杠杆力臂作图及计算教学文案
杠杆力臂作图分解课件
在日常生活中的应用
车辆维修
在车辆维修中，杠杆力臂作图可以帮助维修人员理解车辆的受力情况，正确地调整和维 修车辆部件。
家居装修
在装修时，利用杠杆力臂作图可以合理地规划家具的布局和承重，确保家居安全和稳定 性。
05
杠杆力臂作图的注意事项
力臂的长度与力的方向和大小的关系
总结词
力臂的长度与力的方向和大小密切相关，力 臂越长，力对杠杆的作用效果越明显。
实际应用中的杠杆力臂作图
总结词：实际操作
详细描述：在实际应用中，杠杆力臂的作图通常需要考虑更多因素，如摩擦、重力、弹性等。这些因 素可能会影响杠杆的平衡状态，因此在作图时需要特别注意。
04
杠杆力臂作图的应用
在物理学中的应用
理解力学原理
杠杆力臂作图是理解力学原理的重要工具，通过作图可以直 观地展示力与力臂之间的关系，帮助学生更好地掌握力学知 识。
详细描述
在杠杆力臂作图中，力臂的长度表示力作用 点到支点的距离。根据杠杆平衡条件，力臂 的长度与力的方向和大小直接相关。当力的 大小不变时，力臂越长，力对杠杆的作用效 果越明显，反之则越不明显。因此，在作图 时需要准确测量力臂的长度，并根据实际情 况调整力的方向和大小。
支点的选择对力臂的影响
总结词
画出力臂
总结词
画出力臂是完成杠杆力臂作图的最后步 骤。
VS
详细描述
在确定了支点、力的方向和大小以及力臂 的长度之后，最后一步是画出力臂。画出 力臂可以帮助我们更直观地理解杠杆的工 作原理和运动状态，同时也有助于我们分 析和计算力矩的大小。在画力臂时，需要 注意力的方向和力臂的垂直关系，以确保 力臂的长度测量准确。
要点一
总结词
力臂作图需要满足一定的精度要求，以确保作图的准确性 和可靠性。
八年级物理《杠杆》精讲图文演示课件
等臂杠杆是一种简单机械，其动 力臂等于阻力臂，既不省力也不
费力。
等臂杠杆的实例
生活中常见的等臂杠杆有天平、定 滑轮等。
等臂杠杆的特点
等臂杠杆既不省力也不费力，但可 以改变力的方向，同样不能省功。
03
杠杆在生活中的应用
剪刀、钳子等工具中的应用
剪刀
利用杠杆原理，通过手柄施加力 使得刀刃张开或闭合，方便剪切 物体。
杠杆的应用实例分析
如天平、剪刀、镊子等。
拓展延伸：其他简单机械原理介绍
斜面
一种可以省力的简单机械，如盘山公路、螺丝钉 等。
轮轴
由轮和轴组成，能绕共同轴线旋转的简单机械， 如汽车方向盘、门把手等。
滑轮
分为定滑轮和动滑轮，可以改变力的方向或省力 ，如升旗装置、起重机等。
鼓励学生观察生活中更多简单机械应用实例
观察自行车上的简单机械应用
如车把是省力杠杆，脚踏板是轮轴等。
分析家庭中的简单机械
如门把手是轮轴，开瓶器是杠杆等。
THANKS
感谢观看
杠杆组成部分
支点、动力、阻力、动力 臂、阻力臂。
支点
杠杆绕着转动的点，用字 母O表示。
杠杆定义及组成部分
01
02
03
04
动力
使杠杆转动的力，用字母F₁表 示。
阻力
阻碍杠杆转动的力，用字母F₂ 表示。
动力臂
从支点到动力作用线的距离， 用字母l₁表示。
阻力臂
从支点到阻力作用线的距离， 用字母l₂表示。
钳子
钳口夹持物体时，通过手柄施加 力使得钳口闭合，实现物体的夹 持、固定或剪切。
天平、杆秤等测量工具中的应用
天平
天平是一种等臂杠杆，利用杠杆平衡 条件来测量物体的质量。当天平两端 所挂物体质量相等时，天平平衡。
初中物理杠杆力臂ppt
VIP专享文档下载特权自VIP生效起每月发放一次， 每次发放的特权有效期为1个月，发放数量由您购买 的VIP类型决定。
每月专享9次VIP专享文档下载特权， 自VIP生效起每月发放一次，持续有 效不清零。自动续费，前往我的账号 -我的设置随时取消。
服务特 权
共享文档下载特权
VIP用户有效期内可使用共享文档下载特权下载任意下载券标价的文档（不含付费文档和VIP专享文档），每下载一篇共享文
包权
人书友圈7.三端同步
年VIP
月VIP
连续包月VIP
VIP专享文档下载特权
享受60次VIP专享文档下载特权，一 次发放，全年内有效。
VIP专享文档下载特权自VIP生效起每月发放一次， 每次发放的特权有效期为1个月，发放数量由您购买 的VIP类型决定。
每月专享9次VIP专享文档下载特权， 自VIP生效起每月发放一次，持续有 效不清零。自动续费，前往我的账号 -我的设置随时取消。
·
︱
·
·
︱
︱
︱
·
︱
︱
︱
︱
︱
︱ ︱ ︱ ︱
︱
︱
画出图中杠杆各力的力臂 洪山嘴中学詹振亚
l1
F1
o
F2
o
l1
l2
l2
F1
F2
l2 o
l1
2．计算：一位瓜农用1.2米的扁担挑一担西瓜,前面一 筐瓜重350牛,后面一筐重250牛.他的肩应放在扁担的 什么位置,扁担才能平衡?若前后筐各减少50牛的瓜,肩 应在什么位置扁担才能保持平衡?(扁担及筐的重力不 计)
不规则杠杆作图
L L1
——————————
·
↓ ——
杠杠的力臂作图讲课教案
2018年中考物理专题复习------杠杠的力臂作图规律方法小结:(1)杠杆力臂的作图可按以下几步完成：首先在杠杆示意图上，确定支点O；画出力的作用线，再从支点O向力的作用线作垂线，从支点到力的作用线的距离就是力臂，力臂用实线或虚线表示，在旁边用字母l1和l2，分别表示动力臂和阻力臂，并标上垂直符号。
(2)作图时一定要注意力臂是从支点到力的作用线的距离，而不是从支点到力的作用点的距离。
典题欣赏:1．如图为吊车起吊货物的工作示意图，请在图中画出动力、阻力和阻力臂。
2．如图所示，利用羊角锤撬起钉子，请你在羊角锤A点处画出所能施加最小动力F1，并画出阻力F2的阻力臂L2。
3．如图阳阳同学做俯卧撑时的示意图，他重500N，A点为重心，请画出以O点为支点时重力G的力臂L 和水平地面对手的支持力F的示意图。
4．在探究杠杆平衡条件时，使轻质弯曲杠杆在如图所示的位置平衡，请画出阻力F2和阻力臂L2。
5．如图所示，用绳子将电线杆竖起，请画出此时拉力F的力臂L。
6．如图所示的杠杆中，O为支点，在一个最小的拉力F1的作用下，在图示位置保持静止，请在图中画出最小拉力F1的示意图和力F2的力臂l2。
7．如图甲所示为一种夹碗器，其中AOB相当于一根杠杆。
图乙为其简化的示意图，图中O点为支点，F2为夹碗时杠杆所受阻力。
请在图乙中画出夹碗时作用在A点的最小动力F1、动力臂11和阻力臂l2。
8．如图是一种常见的晾衣夹，使用时O为支点，A为动力作用点，F2为弹性钢圈对夹子的阻力，请在图中画出作用在A点的最小动力F1及其力臂l1，并作出阻力臂l2。
9．图甲是一种夹子，被夹的物体可以放在A、B、C三点中的任意一点，OD相当于杠杆，O是支点，其简化图如图乙所示。
（1）同一物体放在A、B、C三点中，其中有一点可以使杠杆最省力，请在该点画出阻力F2的大致方向（2）请在D点画出夹物体时所需最小动力F1及其力臂L110．如图所示，轻质杠杆OA在路灯和轻绳AB的共同作用下，在水平方向处于静止状态，请画出轻绳AB 对杠杆的动力F1的力臂L1和阻力F2的示意图。
杠杆教案学案
物理公开课教案授课教师：王文刚专题名称：《杠杆及平衡条件的探究》年级：九年级单位：英华中学二O一三年四月杠杆及平衡条件教案教学内容：杠杆及平衡条件教学重点：杠杆的力臂画法，及平衡条件的探究教学目的：1、规范杠杆力臂的画法。
2、杠杆分类3、探究杠杆的平衡条件及实验设计方案。
教学重点：力臂的画法。
教学难点：探究杠杆的平衡条件。
一、提问杠杆定义力臂作图方法杠杆的分类及分类原因杠杆的平衡条件二、知识点讲练1、杠杆力臂的作法:2、杠杆中已知力臂作力方法：3、杠杆最小力的作法：训练题：作出下列各图的力臂4、探究杠杆平衡实验例题1、小刚同学在做“探究杠杆平衡实验”中得到下列数据和结论论证：第一次：；第二次：；第三次：；结论：实验次数动力F1/N 动力臂L1/㎝阻力F2/N 阻力臂L2/㎝1 4 6 3 82 5 4 2 103 6 3 2 9例题2、小新同学在做“探究杠杆平衡实验”时得到以下数据和结论 ○1结论：动力+动力臂=阻力+阻力臂你认为以上的结论 ，原因 ○2 动力×支点到动力作用点距离=阻力×支点到阻力作用点距离 你认为以上的结论正确吗?○3 杠杆到水平位置平衡的目的是什么？ 调整杠杆平衡时的目的： 探究杠杆平衡条件时目的： 例题2 （2011年安徽18题）某实验小组利用图示装置研究杠杆的机械效率，实验的主要步骤如下：○1用轻绳悬挂杠杆的一端的O 点作为支点，在A 点用轻绳悬挂总重为G 的钩码，在B 点用轻绳竖直悬挂一个弹簧测力计，使杠杆保持水平；○2竖直向上拉动弹簧测力计缓慢匀速上升（保持O 点的位置不变），在此过程中弹簧测力计的读数为F ，利用刻度尺分别测出A ，B 两点上升的高度h 1,h 2。
回答下列问题：（1）杠杆机械效率的表达式为η= (用已知或测量的物理量符号表示)动力F 1/N动力臂L 1/㎝阻力F 2/N阻力臂L 2/㎝2332（2）本实验中，若提升的钩码的重一定，则影响杠杆机械效率的主要因素是:（3）若只将钩码的悬挂点有A点移动到C点，O，B两点的位置不变，仍将钩码提升相同的高度，则杠杆的机械效率将 (选填“变大”“变小”，“不变”）。
初中杠杆画图讲解教案

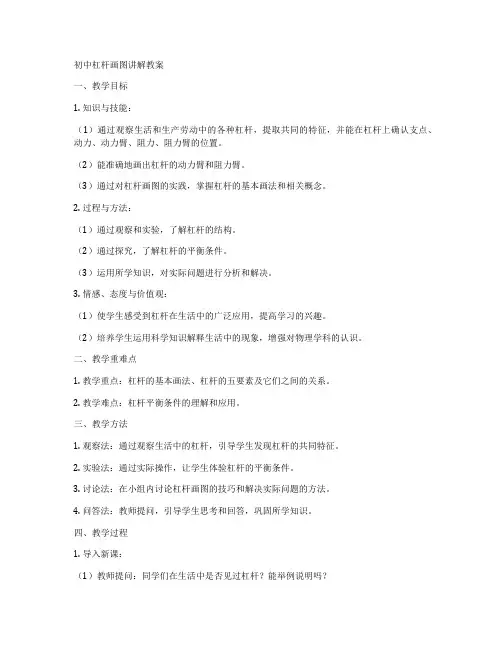

初中杠杆画图讲解教案一、教学目标1. 知识与技能：（1）通过观察生活和生产劳动中的各种杠杆，提取共同的特征，并能在杠杆上确认支点、动力、动力臂、阻力、阻力臂的位置。
