11.1 螺纹及螺纹紧固件 11.2 键和销 11.3 齿轮 11.4 弹簧 11.5 滚动轴承
1
11.3 齿轮
• 圆柱齿轮 • 锥齿轮 • 蜗轮蜗杆
2
常用的齿轮传动有下面几种型式
直齿圆柱齿轮 斜齿圆柱齿轮 圆锥齿轮
蜗轮蜗杆
3
一. 圆柱齿轮
1. 标准直齿圆柱齿轮各部分名称和尺寸
分度圆齿间 分度圆齿厚
齿根高 齿顶高
齿根圆
分度圆 齿顶圆
ห้องสมุดไป่ตู้
齿高
分度圆齿距
齿轮齿厚与齿间相等时
齿轮的齿数为z时：
所在位置的圆称分度圆
分度圆的周长为 d×＝ p×z 则 d＝( p/ )×z ＝ m×z
M为齿轮的模数，它是齿距p与的比值，即 m = p/
4
1. 标准直齿圆柱齿轮各部分名称和尺寸
中心距
分度圆公切线 压力角
点P处公法线
各部分名称 分度圆直径 齿顶高 齿根高 齿顶圆直径 齿根圆直径 齿距 齿厚
中心距
代号 d ha hf da df p s
A
计算公式 d = zm ha = m hf = 1.25m da = (z + 2)m df = (z – 2.5)m p = πm s = πm / 2 A = (d1 + d2)/2
a
13
本节要点
圆柱齿轮、锥齿轮、蜗轮 蜗杆的主要参数和画法
14
= (z1 + z2)m/2
P为相啮轮齿齿廓的接触点。 只有模数和压力角都相同的齿轮，才能互相啮合。 设计齿轮时，当模数和齿数确定后，其他各部分的尺寸均可计算出来。
5
2. 圆柱齿轮的规定画法
《机械制图》课件——齿轮表示法
(3)分度圆直径(d)是齿顶 圆和齿根圆之间的一个圆 的直径，在该圆的圆周上 齿厚(s)和齿槽宽(e)相等 (对标准齿轮而言)。
(4)齿距(p)在分度圆上，是两个相邻齿对应点间的弧长，
标准齿轮s = e，p = s + e。
返回 上页 下页
7.3.1 圆柱齿轮
7.3.1 圆柱齿轮
(5)齿高(h)是从齿顶到齿根的径向距离，h=ha+ hf ；
返回 上页 下页
7.3.1 圆柱齿轮
（2）直齿圆柱齿轮啮合图的画法
在垂直于圆柱齿轮轴线的投影面上的视图中，啮合区内的 齿顶圆均用粗实线绘制。
返回 上页 下页
7.3.1 圆柱齿轮
啮合区的画法规定：
（1）在投影为圆的视图中，两齿轮的分度圆 相切。啮合区内的齿顶圆均画粗实线，也可以 省略不画。 （2）在非圆投影的剖视图中，两轮分度线重 合，画细点画线，齿根线画粗实线。 （3）在非圆投影的外形视图中，啮合区的齿 顶线和齿根线不必画出，分度线画成粗实线。
齿根高(hf)是从分度圆到齿根圆的径向距离。
齿顶高(ha)是从齿顶圆到分度圆的径向距离； （6）中心距 两啮合齿轮轴线之间的距离，用a表示。 2、直齿圆柱齿轮的基本参数
（1）齿数z 齿轮上轮齿的个数
(2)模数(m)设齿轮的齿数为z，则有d＝p /π×z
令 p /π＝m，则 d＝mz
模数是齿轮设计和制造的重要参数，齿数一定时模 数越大，轮齿的尺寸越大，齿轮的承载能力越大。
齿轮传动的形式还动——适用于轴间距离小，结 构更
为紧凑的传动。
（点击图形演示动画）
7. 2 齿 轮表示法
7.3.1 圆柱齿轮
1、直齿圆柱齿轮的几何要素及尺寸关系
(1)齿顶圆直径(da)是通过 轮齿顶部的圆周直径；
机械制图齿轮画法.最全优质PPT
已知：一对啮合齿轮Z1=17，Z2=37，中心距A=54。 要求：1）求m及分别计算两齿轮的分度圆、齿顶圆、齿根圆直径；
2）补画主、左视图中所缺少的图线。 A=m(Z1+Z2) /2 =54 m=108/(17+37)
=2
｛d1=m Z1=2X17=34 轮1 da1=m (Z1+2)=38
df1=m (Z1-2.5)=29
糙度代号2注）在补分全度圆主上视。图中所缺少的图线;
齿数
3）标注轮齿部分的尺寸。
模数
齿形角
注意:齿根圆直径不注
齿顶高系数 精度系数
齿轮尺寸计算
Φ38 Φ34
｛d= m Z = 34 da= m (Z+2)=38
df= m (Z-2.5)=29
技术要求 热处理调质表面淬火, 硬度40-50HRC. 2.未注倒角2x45度.
｛d2=m Z2=74
轮2 da2=m (Z2+2)=78
df2=m (Z2-2.5)=69
返回
可以不画
三、直齿锥齿轮画法
1、单个锥齿轮的画法 一般用主、左两
视图表示，主视图画 成剖视图，在投影为 圆的左视图中，用粗 实线表示齿轮大端和 小端的齿顶圆，用点 画线表示大端的分度 圆，不画齿根圆。
2、锥齿轮啮合的画法 主视图画成剖视图，
齿根圆d f
要求：1）求m及分别计算两齿轮的分度圆、齿顶圆、齿根圆直径；
★分度圆画点划线。 要求：1）求m及分别计算两齿轮的分度圆、齿顶圆、齿根圆直径；
啮合区外按单个齿轮的画法绘制
齿顶圆da
两齿轮齿根线画粗实线。
★齿根圆在剖视图 一个轮齿 被遮住省略不画，
中画粗实线，在 在齿轮的零件图中，除具有一般零件图的内容外，齿顶圆直径、分度圆直径及有关齿轮的基本尺寸必须直接注出，齿根圆直径不注。

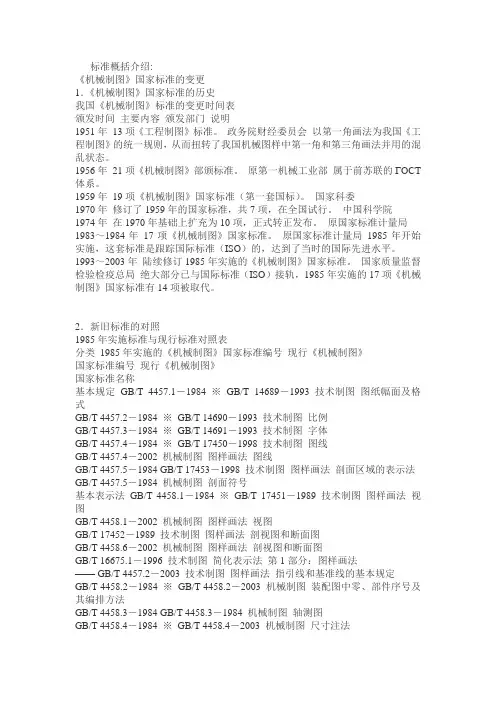

机械制图-国标GB-新旧对比
标准概括介绍:《机械制图》国家标准的变更1．《机械制图》国家标准的历史我国《机械制图》标准的变更时间表颁发时间主要内容颁发部门说明1951年13项《工程制图》标准。
政务院财经委员会以第一角画法为我国《工程制图》的统一规则，从而扭转了我国机械图样中第一角和第三角画法并用的混乱状态。
1956年21项《机械制图》部颁标准。
原第一机械工业部属于前苏联的ΓOCT 体系。
1959年19项《机械制图》国家标准（第一套国标）。
国家科委1970年修订了1959年的国家标准，共7项，在全国试行。
中国科学院1974年在1970年基础上扩充为10项，正式转正发布。
原国家标准计量局1983～1984年17项《机械制图》国家标准。
原国家标准计量局1985年开始实施，这套标准是跟踪国际标准（ISO）的，达到了当时的国际先进水平。
1993～2003年陆续修订1985年实施的《机械制图》国家标准。
国家质量监督检验检疫总局绝大部分已与国际标准（ISO）接轨，1985年实施的17项《机械制图》国家标准有14项被取代。
2．新旧标准的对照1985年实施标准与现行标准对照表分类1985年实施的《机械制图》国家标准编号现行《机械制图》国家标准编号现行《机械制图》国家标准名称基本规定GB/T 4457.1－1984 ※GB/T 14689－1993 技术制图图纸幅面及格式GB/T 4457.2－1984 ※GB/T 14690－1993 技术制图比例GB/T 4457.3－1984 ※GB/T 14691－1993 技术制图字体GB/T 4457.4－1984 ※GB/T 17450－1998 技术制图图线GB/T 4457.4－2002 机械制图图样画法图线GB/T 4457.5－1984 GB/T 17453－1998 技术制图图样画法剖面区域的表示法GB/T 4457.5－1984 机械制图剖面符号基本表示法GB/T 4458.1－1984 ※GB/T 17451－1989 技术制图图样画法视图GB/T 4458.1－2002 机械制图图样画法视图GB/T 17452－1989 技术制图图样画法剖视图和断面图GB/T 4458.6－2002 机械制图图样画法剖视图和断面图GB/T 16675.1－1996 技术制图简化表示法第1部分：图样画法—— GB/T 4457.2－2003 技术制图图样画法指引线和基准线的基本规定GB/T 4458.2－1984 ※GB/T 4458.2－2003 机械制图装配图中零、部件序号及其编排方法GB/T 4458.3－1984 GB/T 4458.3－1984 机械制图轴测图GB/T 4458.4－1984 ※GB/T 4458.4－2003 机械制图尺寸注法GB/T 16675.2－1996 技术制图简化表示法第2部分：尺寸注法GB/T 4458.5－1984 ※GB/T 4458.5－2003 机械制图尺寸公差与配合注法—— GB/T 15754－1995 技术制图圆锥的尺寸和公差注法GB/T 131－1983 ※GB/T 131－1993 机械制图表面粗糙度符号、代号及其注法特殊表示法GB/T 4459.1－1984 ※GB/T 4459.1－1995 机械制图螺纹及螺纹紧固件表示法GB/T 4459.2－1984 ※GB/T 4459.2－2003 机械制图齿轮表示法GB/T 4459.3－1984 ※GB/T 4459.3－2000 机械制图花键表示法GB/T 4459.4－1984 ※GB/T 4459.4－2003 机械制图弹簧表示法GB/T 4459.5－1984 ※GB/T 4459.5－1999 机械制图中心孔表示法—— GB/T 4459.6－1996 机械制图密封圈表示法—— GB/T 4459.7－1998 机械制图滚动轴承表示法—— GB/T 19096－2003 技术制图图样画法未定义形状边的术语和注法图形符号GB/T 4460－1984 GB/T 4460－1984 机械制图机构运动简图符号※已被替代的标准共14项。
