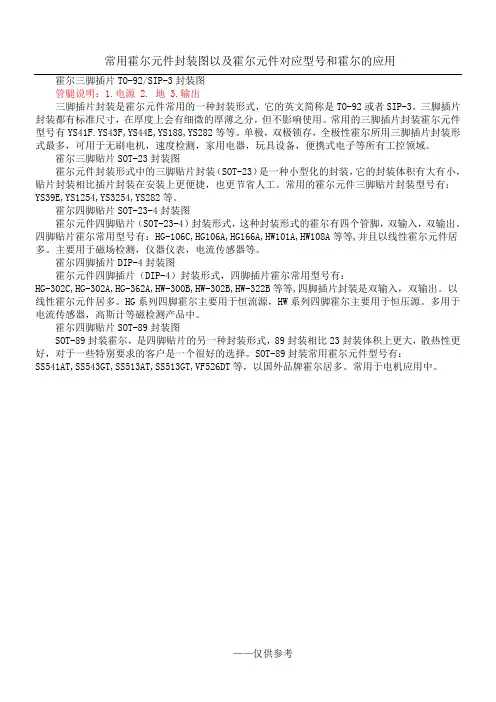

常用霍尔元件封装图以及霍尔元件对应型号和霍尔的应用
常用霍尔元件封装图以及霍尔元件对应型号和霍尔的应用
常用霍尔元件封装图以及霍尔元件对应型号和霍尔的应用
霍尔三脚插片TO-92/SIP-3封装图
管腿说明：1.电源 2. 地 3.输出
三脚插片封装是霍尔元件常用的一种封装形式，它的英文简称是TO-92或者SIP-3。
三脚插片封装都有标准尺寸，在厚度上会有细微的厚薄之分，但不影响使用。
常用的三脚插片封装霍尔元件型号有YS41F.YS43F,YS44E,YS188,YS282等等。
单极，双极锁存，全极性霍尔所用三脚插片封装形式最多，可用于无刷电机，速度检测，家用电器，玩具设备，便携式电子等所有工控领域。
霍尔三脚贴片SOT-23封装图
霍尔元件封装形式中的三脚贴片封装（SOT-23）是一种小型化的封装，它的封装体积有大有小，贴片封装相比插片封装在安装上更便捷，也更节省人工。
常用的霍尔元件三脚贴片封装型号有：
散热性更
——仅供参考。
