吊具分类
桥式起重机吊具分类
两用桥式起重机 l一抓斗 2一电磁盘
(5)三用桥式起重机 三用桥式起重机装有吊钩、电磁盘和电动抓斗三种 取物装置，如图1—5所示。根据不同的工作性质， 可以变换使用其中任意一种吊具。电动抓斗使用交 流电，而电磁盘使用直流电，使用时要通过转换开 关来变更电源。这种桥式起重机适用于物料种类经 常改变的情况。
• (4)两用桥式起重机 • 两用桥式起重机是装有两种取物装置的桥式起重机，分 为吊钩抓斗和电磁抓斗两种类型，如图1-4所示。两种取 物装置均在一台小车上，同时装有两套各自独立的起升机 构。第一种类型中的一套起升机构用于吊钩，另一套起升 机构用于抓斗。 • • 第二种类型中的一套起升机构用于抓斗，另一套起升机构 用于电磁盘。两套起升机构不能同时使用，但用其中一种 吊具取物时，不必把另外一种吊具卸下来，可以根据工作 需要随意选用其中的一种吊具，因此生产效率较高。
双小车桥式起重桥式起重机 双小车桥式起重机具有两台起重小车，如图所示。两台小车的起重量相 同，可以单独作业，也可以联合作业。在某些(如2×50t、2×75t)双小车桥 式起重机的两个小车上，装有可变速的起升机构，轻载时可以高速运行， 重载时可以低速运行；在吊运较重物件时，两台小车可并车吊运。这种起 重机的有效工作范围广，适用于吊运横放在跨度方向上的长形工件。
桥式起重机
班级:G1222 姓名：金旭龙 学号：24
钩式起重机
桥式起重机
抓斗式起重机
电磁桥式起重机
• （1）钩式起重机 • 起重量在10t以下的桥式起重机，采用一套起升机构，即 一个吊钩；在15t以上的桥式起重机采用主、副两套起升 机构，即两个吊钩。其中起重量较大的称为主起升机构或 主钩，较小的称为副起升机构或副钩，副钩的起重量约为 主钩的1／5～1／3。副钩的起升速度较快，可以提高轻货 吊运的效率。 • • （1.2）主副钩的起重量 • 用分数表示，分子表示主钩的起重量，分母表示副钩的起 重量，例如20／5，表示主钩的起重量为20t，副钩的起重 量为5t。吊钩桥式起重机是通用桥式起重机的最基本类型。
吊具分类
吊具的分类

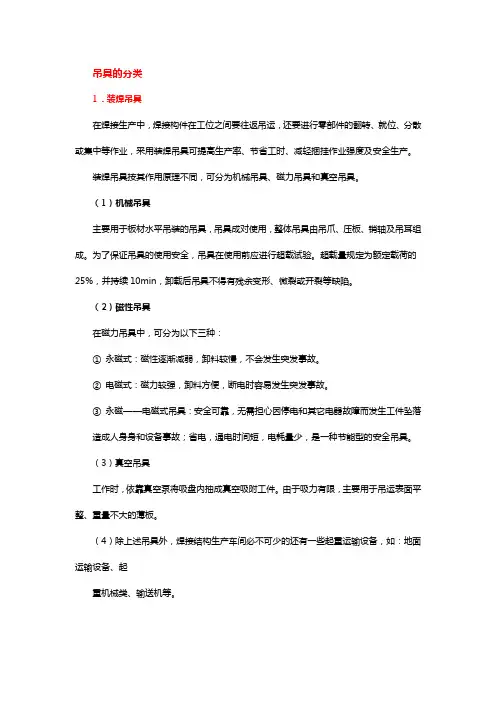

1．装焊吊具
在焊接生产中，焊接构件在工位之间要往返吊运，还要进行零部件的翻转、就位、分散或集中等作业，采用装焊吊具可提高生产率、节省工时、减轻捆挂作业强度及安全生产。
装焊吊具按其作用原理不同，可分为机械吊具、磁力吊具和真空吊具。
（1）机械吊具
主要用于板材水平吊装的吊具，吊具成对使用，整体吊具由吊爪、压板、销轴及吊耳组成。
为了保证吊具的使用安全，吊具在使用前应进行超载试验。
超载量规定为额定载荷的25%，并持续10min，卸载后吊具不得有残余变形、微裂或开裂等缺陷。
（2）磁性吊具
在磁力吊具中，可分为以下三种：
①永磁式：磁性逐渐减弱，卸料较慢，不会发生突发事故。
②电磁式：磁力较强，卸料方便，断电时容易发生突发事故。
③永磁——电磁式吊具：安全可靠，无需担心因停电和其它电器故障而发生工件坠落
造成人身身和设备事故；省电，通电时间短，电耗量少，是一种节能型的安全吊具。
（3）真空吊具
工作时，依靠真空泵将吸盘内抽成真空吸附工件。
由于吸力有限，主要用于吊运表面平整、重量不大的薄板。
（4）除上述吊具外，焊接结构生产车间必不可少的还有一些起重运输设备，如：地面运输设备、起
重机械类、输送机等。
中英文起重机分类
起重机分类：（crane类）moblie crane移动式起重机truck crane汽车式起重机wheel crane / wheeled crane轮胎起重机crawler crane / caterpillar crane履带吊;履带式起重机tower crane塔吊; 塔式起重机-construction tower cranes / building tower crane建筑塔式起重机，建筑塔机-luffing jib tower crane动臂塔式起重机-tower jib crane塔式挺杆起重机（含义与上同）bridge crane/traveling crane/overhead crane桥吊；桥式吊车; 桥式起重机-electric traveling crane电动桥式起重机（俗称行车、天车）-electric double-beam bridge crane电动双梁桥式起重机portal crane / portal bridge crane门式起重机- semi-goliath crane半门式起重机- semi-portal bridge crane半龙门起重机gantry cranes龙门起重机- rubber tyred gantry crane轮胎式龙门吊- electric gantry crane电动龙门式起重机- hook gantry crane吊钩龙门吊- economical gantry crane简单龙门起重机; 简易龙门起重机- rubber tyred container gantry crane 轮胎式集装箱龙门起重机barges / floating Cranes船式起重机; 浮吊; 浮式起重机水上起重机boom crane吊杆起重机; 桁梁起重机; 臂式起重机; 伸臂起重机bucket crane料罐起重机; 吊斗起重机building crane建筑起重机cable crane索道起重机; 缆索起重机container crane集装箱起重机electric crane电动吊车; 电动起重机; 电力起重机electriomagnet crane电磁铁起重机electric jib crane电动单臂起重机fixed crane固定式起重机climbing crane爬升式起重机；攀爬式起重机fixed derrick crane固定式动臂起重机fixed jib crane固定式悬臂起重机flying crane helicopter起重直升机hoist crane起重葫芦hoisting crane升降起重机hook type crane钩式起重机twin hood crane双钩吊车mobile crane移动式吊车; 移动式起重机quay crane码头起重机; 码头桥式起重机; 港岸起重机revolving track crane回转式轨道起重机circular crane旋转式吊车环形吊车roof crane屋顶起重机transporter crane桁架式起重机electric crane电动吊车; 电动起重机gasoline crane汽油起重机hydraulic crane 液力起重机; 液压起重机derrick crane 人字扒杆人字起重机-travelling derrick crane 移动式人字扒杆jib crane/cantilever crane悬臂式起重机wall crane壁式起重机heavy duty crane 重型起重机crane output / carrying capacity of crane / lifting capacity of crane 吊车起重能力crane load 起重机起重量; 起重机起重量crane rating 起重机定额; 起重机载重量crane radius 起重机起吊半径; 起重机伸臂活动半径; 起重机伸距craneage 吊车工时crane beam行车梁起重机大梁crane stair起重机楼梯hoist drive mechanism起重机驱动机构travelling crab起重机小车hoisting controller起重控制器吊车控制手柄hoisting facility起重设施lifting gear起重装置crane (runway) girder吊车梁crane support wall吊车支承墙crane boom起重机吊架; 起重架; 吊车臂; 吊车起重扒杆; 吊杆crane column吊车柱crane hook / grab （or lift hook）（ or dolly）起重机吊钩crane jib 起重机吊杆crane bridge起重机桥crane buffer吊车缓冲器crane rope / crane cable起重钢绳; 起重机吊索; 吊车钢丝绳crane carriage起重小车; 横行小车crane carrier起重机载运车crane controller起重控制器crane fall起重机索crane motor / crane hoist type motor起重机电动机crane platform起重机平台crane rail吊车轨，起重机轨道crane runner吊车司机crane runway起重机走道; 天车滑道crane weigher吊车秤crane wheel吊车车轮crane winch起重机绞车lifting tackle起重滑车lever of crane起重机臂hoisting tools起重工具吊具lifting rope吊绳起重钢丝绳起重吊装术语：hoist / load up 起升lower / load down 下降hoist slowly / load up slowly 微微起升lower slowly / load down slowly 微微下降use main hoist/use main line 使用主钩use whip hoist/use whip line 使用小钩raise boom / boom up（臂架类吊车）抬起主臂lower boom / boom down （同上）降下主臂raise boom slowly / boom up slowly（臂架类吊车）微微抬起主臂lower boom slowly / boom down slowly （同上）微微降下主臂swing （根据指挥手势、旗语或）移动摆动stop 停止Emergency stop 紧急停止Extend boom / extend hydranlic boom （汽车吊类）伸长主臂Retract boom / shorten hydranlic boom （汽车吊类）缩回主臂raise the boom and lower the load /boom up and load down （汽车吊类）抬主臂降主钩（俗称顿杆松钩）lower the boom and raise the load /boom dwon and load up （汽车吊类）降主臂起主钩（俗称趴杆起钩）turn left 向左转turn right 向右转。
常用的吊装方法和吊装方案的选用方法
熟悉常用的吊装方法和吊装方案的选用原则吊装成功的关键在于吊装方法的合理选择，吊装工程的安全问题往往出现在各种吊具的选择不合理。
因此，吊装方案是指导吊装工程实施的技术文件，它在吊装工程中具有重要的位置。
起重机械的分类、基本参数及载荷处理(一)起重机械的分类起重机械可分为丽大类：轻小起重机具和起重机。
1．轻小起重机具：千斤顶(齿条、螺旋、液压)、滑轮组、葫芦(手动、电动)、卷扬机(手动、电动、液动)、悬挂单轨吊等。
2．起重机：桥架式起重机(桥式、门式)、缆索式起重机、臂架式起重机(自行式、塔式、门座式、铁路式、浮式、桅杆式)。
建筑、安装工程常用的起重机有自行式起重机、塔式起重机、门座式起重机和桅杆式起重机。
自行式起重机分为汽车式、履带式、轮胎式三类。
(二)起重机的基本参数主要有额定起重量、最大幅度、最大起升高度和工作速度等，这些参数是制定吊装技术方案的重要依据。
(三)载荷处理1．动载荷：起重机在吊装重物运动的过程中，要产生惯性载荷，习惯上把这个惯性载荷称为动载荷。
在起重工程中，以动载荷系数计入其影响。
一般取动载荷系数K1为1.1。
2．不均衡载荷：在多分支(多台起重机、多套滑轮组、多根吊索等)共同抬吊一个重物时，工作不同步的现象称为不均衡。
在起重工程中，以不均衡载荷系数计入其影响。
一般取不均衡载荷系数K2为1.1～1.2。
3．计算载荷：在起重工程的设计中，为了计入动载荷、不均衡载荷的影响，常以计算载荷作为计算依据。
计算载荷的一般公式为：Qj＝K1K2Q =1.21-1.32Q式中Qj——计算载荷；Q——设备及索吊具重量。
10年考点例题：考虑动载荷与不均衡载荷在起重机吊装中的影响，计算载荷的系数应为（ D ）。
A．1.1 B.1.15 C.1.0 D.1.34．风载荷概念：吊装过程常受风的影响，尤其在北方和沿海、起升高度较高、重物体积较大的场合，风的影响仍不可忽视，风力对起重机、重物等的影响称为风载荷。
起重吊具介绍
起重吊具起重品具按的连接方式分为可分吊具和固定吊具，按照取物方式分为夹持类、吊挂类、托又类、吸附类、抓斗及上述种类的组合。
持类起_品具按工作原理可分为重力式夹持起重吊具、动力式夹持起重吊具及重力与动力结合使用的混合式夹特起重吊具，按照夹持物品的形状可分为板坯夹持起重吊具、方坯夹持起重吊具、立卷夹持起重吊具、圆棒夹持起重吊具等。
吊挂类起重吊具可分为吊钩、挂梁、集装箱吊具、卧卷吊具、C形钩和其中几种起重吊具的组合。
托叉类起重吊具可分为起重叉和板垛吊具。
吸附类起重吊具可分为起重真空吸盘和起重磁铁。
一、吊钩起重机使用的吊钩，主要是锻造吊钩和叠片式吊钩。
1. 锻造吊钩《起重吊钩第1部分∶力学性能、起重量、应力及材料》（GB/T 10051.1—2010）规定了起重吊钩的力学性能、起重量、应力及材料，适用于钩号为006 至250 的起重机械锻造吊钩。
该标准规定了吊钩按其力学性能可分为5 个强度等级，规定了在不同的强度等级和机构工作级别下各吊钩的起重量，吊钩材料采用Q345qD、Q420qD、35CrMo、34Cr2Ni2Mo 等。
锻造吊钩分为直柄单钩和直柄双钩，如图 3-1、图3-2 所示。
图 3-1 中A—A 是吊钩的主弯曲截面，有自由锻和模锻两种形状; B—B 是吊钩柄部最小截面，承受拉应力;吊钩柄部螺纹承受剪切应力。
此外，在起重作业时，吊钩与吊索具垂直连接的部位承受剪切应力，其截面与上述截面通常统称为吊钩的危险断面。
吊钩的使用检查及报废标准如下∶（1）吊钩的表面不应有裂纹，如有裂纹，则应报废。
（2）钩号006 ～5 的吊钩应检查开口尺寸a2，其余钩号的吊钩应检查测量长度y或y1及y2，其值超过使用前基本尺寸的10% 时，吊钩应报废。
单、双钩使用检查测量如图3-3所示。
图中标志 2为测量长度值，单钩为y，双钩为y1及y2。
（3）检查吊钩的扭转变形，当钩身的扭转角α超过10°时，吊钩应报废。
（4）吊钩的钩柄不应有塑性变形，否则应报废。
常用吊具的分类
常⽤吊具的分类
我们通常把⽤于起重吊运作业的取物装置统称为吊具。
但是吊具种类繁多，各种功能相似的吊具也会有许多种不同形状的吊具。
根据吊具不同的功能和形状⼤致分为以下⼏类。
1、钢板吊钳：单板吊钳、双板吊钳、层叠吊钳、横吊钢板吊钳、竖吊钢板吊钳、翻转钳等。
2、C型吊具：根据⽤途⼜分为卧式和⽴式。
卧式有C型卷板吊具、C型双卷板吊具、门型卧卷吊具；⽴式有⽴式竖吊卷板外侧型吊具，⽴式竖吊卷板内侧型吊具。
3、平衡梁吊具：分为固定式吊梁和可调式吊梁
4、冶⾦夹具：圆钢夹钳、⽅坯夹钳、钢锭吊具、钢板夹具、钢轨夹钳、型钢夹钳、油桶吊钳。
5、轧辊吊具：单轧辊吊具、双轧辊吊具。
6、集装箱吊具：固定式、主从式、⼦母式、伸缩式。
吊具安全使用规定(3篇)
第1篇第一章总则第一条为了确保吊装作业的安全，防止吊具事故的发生，保障作业人员的人身安全和财产安全，根据《中华人民共和国安全生产法》、《中华人民共和国特种设备安全法》等相关法律法规，结合吊装作业的实际情况，制定本规定。
第二条本规定适用于所有从事吊装作业的单位和个人，包括吊具的生产、销售、租赁、使用、维护和报废等环节。
第三条吊装作业单位应当建立健全吊具安全管理制度，加强对吊具的安全管理，确保吊具的安全使用。
第四条吊装作业单位应当对作业人员进行吊具安全教育和培训，提高作业人员的安全意识和操作技能。
第五条本规定由国家安全生产监督管理部门负责解释。
第二章吊具的选购和使用第六条吊具的选购应当符合国家有关标准和规定，具备相应的生产许可证和产品合格证。
第七条吊具的选购应当考虑以下因素：（一）吊具的额定起重量应当符合吊装物品的重量要求；（二）吊具的材质应当符合吊装物品的材质要求；（三）吊具的结构形式应当符合吊装作业的要求；（四）吊具的制造质量应当符合国家标准。
第八条吊具的使用应当遵守以下规定：（一）吊具在使用前应当进行外观检查，确认吊具无裂纹、变形、磨损等缺陷；（二）吊具的使用应当符合吊装作业的要求，不得超载使用；（三）吊具的使用应当由具备相应操作技能的作业人员进行；（四）吊具的使用过程中应当定期进行维护保养，确保吊具处于良好状态。
第九条吊具的租赁应当遵守以下规定：（一）租赁的吊具应当符合国家有关标准和规定；（二）租赁方应当对租赁的吊具进行定期检查，确保吊具的安全性能；（三）租赁方应当向承租方提供吊具的安全使用说明书和操作规程。
第三章吊具的维护保养第十条吊具的维护保养应当由专业人员进行，确保吊具的安全性能。
第十一条吊具的维护保养应当包括以下内容：（一）定期检查吊具的磨损情况，及时更换磨损严重的部件；（二）检查吊具的连接部位，确保连接牢固可靠；（三）检查吊具的润滑情况，及时添加润滑油；（四）检查吊具的标识，确保标识清晰可辨。
起重机分类
2020/6/14
44
三 桥式起重机
通用型QD如下图所示：
2020/6பைடு நூலகம்14
45
三 桥式起重机
门式起重机等。 5.按使用场合分：通用门式起重机、造船门式起重机、水电
站门式起重机等。 6.按起重小车分：自行小车式门式起重机、牵引小车式门式
起重机、手拉葫芦式门式起重机等。
2020/6/14
48
四 门式起重机
结构形式为：
1.A型双主梁小车式 2.U型双主梁小车式 3.L型单主梁小车式（受力情况好，
2020/6/14
28
三 桥式起重机
LX电动单梁悬挂起重机如下图所示：
2020/6/14
29
三 桥式起重机
电动葫芦桥式起重机
2020/6/14
30
三 桥式起重机
电动葫芦桥式起重机小车
A2固定式葫芦 小车架
2020/6/14
31
三 桥式起重机
电动葫芦桥式起重机主梁内部结构图（偏轨）
挂板
方钢轨道
额定起重量20/5t，跨度16.5m，工作级别A6，室内用吊钩桥式 起重机，应标记为：QD 20/5t-16.5m A6 GB/T14405
2020/6/14
23
三 桥式起重机
电动单梁起重机基本构造
1、具有运行机构的桥架和沿着主梁工字钢下翼缘移动的电动葫芦。 2、电动葫芦──用于升降重物和沿着主梁运行，相当于桥式起重 机的起重小车。 主要参数为： Q=0.5~20t，H=6~30m,Ｖ升=7~8m/min ， V运=20~30m/min 操纵分式──地面／驾驶室 （Ｖ运＝20、30、45、60m/min）
起重机械与吊具的分类
起重机械与吊具的分类起重机械与吊具是工业现代化的基础设施之一，广泛应用于各个行业和领域中，起重机械用来提升重物，而吊具则是连接起重机械与重物之间的纽带。
本文将介绍起重机械与吊具的分类，以便读者更好的了解和使用。
一、起重机械的分类按照结构和用途，起重机械可以分为以下几种：1.塔式起重机塔式起重机又称为塔吊，以其高度大、吊重量大、作用半径大等特点成为建筑施工中重要的起重设备。
这种起重机械需要在施工时先将其立起，再进行操作。
2.桥式起重机桥式起重机是一种悬臂式起重设备，常用于工厂场地和物流仓储场所中，其特点是桥架上有两个台车行走，可起到提升物品、横移和旋转的作用。
3.门座式起重机门座式起重机是一种类似桥式起重机，但其梁架是由柱子和梁构成，可应用于多种户外场所，作用和桥式起重机相似。
4.移动式起重机移动式起重机是一种常用于建筑工地的移动式设备，其中又以履带式起重机最为常见。
这种起重机械设备有着强大的移动能力，以便在工地间快速移动。
5.船舶起重机船舶起重机是一种专门应用于船舶工业领域的设备，通常应用于海上运输、港口码头的装卸工作，是港口首要的重量级物料搬运设备之一。
二、吊具的分类按照形式和用途，吊具可以分为以下几种：1.钢丝绳钢丝绳是吊装最常用的载体之一，能够承受较大的重量，具有强大的拉力和耐磨性，在建筑工地和海上运输等大型负荷中应用广泛。
2.吊索吊索是一种由多股合成的绳索构成的吊装工具，与钢丝绳相似。
但与钢丝绳不同，由于其更灵活的特点，吊索较常用于承载对象重量较小但形状复杂的运输或吊装。
3.吊环吊环是一种通常用于提升重量较小的金属管道等设备部件的工具。
吊环通常由钢质制成，可以承载上千吨重物，并具有高强度和耐腐蚀性能。
4.吊钩吊钩是一个通常由大型金属制成的工具，用于承载吊装物体的两端，以便更好的提升和运输重物。
5.吊板/吊架吊板/吊架通常是用于提升支架、机床和大型设备等工具。
其结构比较简单，是由铁板组成的，在装配时需要结合钢丝绳等其他载体使用。
起重机种类
起重机种类按起重性质分：流动式起重机、塔式起重机、桅杆式起重机。
按结构形式，起重机主要分为轻小型起重设备、桥架式（桥式、门式起重机）、臂架式（自行式、塔式、门座式、铁路式、浮船式、桅杆式起重机）、缆索式。
1.轻小起重设备轻小型起重设备的特点是轻便、结构紧凑，动作简单，作业范围投影以点、线为主。
轻、小型起重设备，一般只有一个升降机构，它只能使重物作单一的升降运动。
属于这一类的有：千斤顶、滑车、手（气、电）动葫芦、绞车等。
电动葫芦常配有运行小车与金属构架以扩大作业范围。
电动葫芦：CD1、MD1型系列钢丝绳电动葫芦系在原CD、MD型基础上的改进型产品。
它具有结构紧凑、轻巧、安全可靠、零部件通用程度大，互换性强、起重能力高、维修方便等特点，是用途广泛，深受欢迎的轻型起重设备。
2.桥架起重机可在长方形场地及其上空作业，多用于车间、仓库、露天堆场等处的物品装卸，有梁式起重机、桥式起重机、缆索起重机、运载桥等。
（1）梁式起重机：梁式起重机主要包括单梁桥式起重机和双梁桥式起重机单梁桥式起重机桥架的主梁多采用工字型钢或钢型与钢板的组合截面。
起重小车常为手拉葫芦、电动葫芦或用葫芦作为起升机构部件装配而成。
按桥架方式分为支承式和悬挂式两种。
前者桥架沿车梁上的起重机轨道运行；后者的桥架沿悬挂在厂房屋架下的起重机轨道运行。
单梁桥式起重机分手动、电动两种。
手动单梁桥式起重机各机构的工作速度较低，起重量也较小，但自身质量小，便于组织生产，成本低，适合用于无电源后搬运量不大，对速度与生产率要求不高的场合。
手动单梁桥式起重机采用手动单轨小车作为运行小车，用手拉葫芦作为起升机构，桥架由主梁和端梁组成。
主梁一般采用单根工字钢，端梁则用型钢或压弯成型的钢板焊成。
（2）桥式起重机：桥式起重机是桥架在高架轨道上运行的一种桥架型起重机，又称天车。
桥式起重机的桥架沿铺设在两侧高架上的轨道纵向运行，起重小车沿铺设在桥架上的轨道横向运行，构成一矩形的工作范围，就可以充分利用桥架下面的空间吊运物料，不受地面设备的阻碍。
第一章 起重机
• 起重机完成一个循环包括：取物、起升、平 移、卸载、返回等环节。
• 分类：
@按构造分：桥架型起重机、臂架型起重机、缆索 型起重机、堆垛起重机。 （1）其中桥架型起重机分为：梁式起重机、桥式起 重机、门式起重机等； （2）臂架型起重机分为：悬臂起重机、桅杆起重机、 甲板起重机、塔式起重机、门座起重机、浮 式起重机、流动式起重机等。
第一章 起 重 机
第一节 概 述
一、起重机的作用及分类
• 定义：起重机是一种以间歇作业方式对物进 行升降和水平移动的起重机械设备。 • 作用：它可以减轻人们繁重的体力劳动，提 高生产效率；它可在生产过程中进行 某种特殊工艺的操作，实现机械化和 自动化。 • 应用：在工厂、车站、码头、仓库、矿山、 水电站、建筑工地等，都有着广泛的应 用。
（2）与常闭式相反，常开式制动器经常处于松闸状 态，只有施加外力才能使其紧闸。 运行机构和旋转机构中多采用常开式制动器 以达到工作平稳。 制动器按构造分为块式制动器、带式制动器、 盘式制动器、圆锥式制动器等。
二、块式制动器
块式制动器由制动轮、制动瓦块、杠杆系统、 松闸装置等组成，他依靠制动轮和瓦块间的摩擦力 进行制动。
F0 z F
第四节 制动装置和运行支承装置
•
起重机是一种间歇动作的机械，要经常起动或制 动。为保证起重机安全准确地吊运物品，起升机构、 运行机构、旋转机构中都应设置制动装置。
一、制动装置的作用和分类
根据作用和原理的不同，制动装置分为停止器和 制动器两类。 （1）停止器是一种实现单方向运动防止机构逆转和 支持重物不动的装置，在起升机构中用它来 是物品停留在所需要的任意高度上。
一、卷筒
卷筒的作用是卷绕、收存钢丝绳，传递动 力，并把它的旋转运动转化为所需要的直线运 动。
起重机分类PPT幻灯片课件
式中：F──主梁上拱度； L──主梁跨度。 主梁的下挠──起重机使用一定时间后，主梁上拱度会逐渐减小， 直至消失，而出现下挠。 原因：①主梁制造不当；②不合理的使用；③高温的影响；④不 合理的修理。
2024/6/7
34
三 桥式起重机
主梁结构形式：1.正轨梁 2.偏轨梁
其符号有:LH、QD、QDY、QZ、QB、QE、QY、QC、QG、QL、SQ、 LHB 如：LH— 电动葫芦桥式起重机
QD— 吊钩桥式起重机（通用桥式起重机）
2024/6/7
21
三 桥式起重机
QDY—铸造桥式起重机 QZ— 抓斗桥式起重机 QB— 防爆桥式起重机 QE— 双小车吊钩桥式起重机 QY— 绝缘桥式起重机 QC— 电磁桥式起重机 QG— 挂梁桥式起重机 QL— 电磁挂梁桥式起重机 SQ— 手动双梁起重机 LHB—防爆电动葫芦桥式起重机 标记示例：
3.0
4.0
473
495
597
646
686
726
17
二 轻型起重设备
工字钢如下图所示
具体型号及尺寸见附表
2024/6/7
18
三 桥式起重机
桥式起重机的分类有很多种分法： 1.按构造分：如单梁桥式、双梁桥式、多梁桥式、
双小车桥式、多小车桥式等。 2.按取物装置分：如吊钩桥式起重机、抓斗桥式起
重机、电磁桥式起重机、集装箱桥式起重机等。 3.按用途分：如通用桥式起重机、冶金桥式起重机、
2024/6/7
45
三 桥式起重机
冶金起重机
2024/6/7
46
四 门式起重机
门式起重机的分类也有很多分法： 1.按构造分：单主梁门式起重机、双主梁门式起重机、箱型或桁架
起重吊装知识
起重吊装基础知识一、常用的索具和吊具（一）麻绳1.麻绳的性能和种类（1）麻绳的特点与用途麻绳具有质地柔韧、轻便、易于捆绑、结扣及解脱方便等优点，但其强度较低，一般麻绳的强度，只为相同直径钢丝绳的10%左右，而且易磨损、腐烂、霉变。
麻绳在起重作业中主要用于捆绑物体；起吊500kg以下的较轻物件；当起吊物件或重物时，麻绳拉紧物体，以保持被吊物体的稳定和在规定的位置上就位。
（2）麻绳的种类按材质分有白棕绳和混合麻绳两种。
白棕绳质量好，广泛被使用。
按捻制股数划分，有3股、4股及9股等几种。
股数多，绳的强度高，但捻制比较困难。
2.麻绳的计算麻绳正常使用时允许承受的最大拉力为允许拉力，它是安全使用麻绳的主要参数。
其计算公式为：S=P p /k 式中S----麻绳的允许拉力，N; k----安全系数；P p ----麻绳的破断拉力，N。
旧绳使用时必须按新绳的50%允许拉力计算。
破断拉力可从产品说明书或有关资料的性能表中选取。
如缺少麻绳破断拉力资料或现场临时选用，可用近似公式求得P p=×（πd2/4）×σ=σd2式中d----麻绳的公称直径，mm; 麻绳的净截面面积占毛截面面积的66%；σ---材料的抗拉强度，N/mm2（素麻绳取σ= N/mm2（8 kgf/mm2））.麻绳的安全系数3.使用麻绳的注意事项（1）麻绳切断后，其断口要用细铁丝或麻绳扎紧，防止断头松散。
（2）对麻绳使用前要进行检查。
发现表面损伤小于30%直径，局部破损小于截面10%时，要降低负荷使用。
如破损严重，应将此部分去掉，重新连接后使用。
对于断股及表面损伤大于麻绳直径的30%以及腐蚀严重的，应予以报废。
（3）要防止麻绳打结。
对某一段出现扭结时，要及时加以调直。
（4）用麻绳捆绑边缘锐利的物体时，应垫以麻布、木片等软质材料，避免被棱角处损坏。
（二）钢丝绳钢丝绳具有断面相同、强度高、弹性大、韧性好、耐磨、高速运行平稳并能承受冲击荷载等特点，是吊装中的主要绳索，可用作起吊、牵引、捆扎等。
吊具索具安全规定(3篇)
第1篇一、概述吊具索具是起重作业中必不可少的辅助工具，其安全性能直接关系到作业人员的人身安全和设备的正常运行。
为确保吊具索具在起重作业中的安全使用，特制定本规定。
二、适用范围本规定适用于各类起重作业中使用的吊具和索具，包括但不限于吊钩、卸扣、钢丝绳、链条、吊环、纤维带等。
三、吊具索具的通用安全规定1. 购买与验收（1）吊具索具必须符合国家标准，如GB/T30587-2014《钢丝绳吊索环索》、GB/T16271-2009《钢丝绳吊索插编索扣》、GB/T16762-2009《一般用途钢丝绳吊索特性和技术条件》等。
（2）购买吊具索具时，必须选择专业厂家生产的产品，并确保产品具有合格证、维护保养说明书等。
2. 使用前的检查（1）外观检查：检查吊具索具是否有裂纹、磨损、锈蚀等缺陷，如有异常，应立即更换。
（2）尺寸检查：检查吊具索具的尺寸是否符合要求，如不符合，应立即更换。
（3）性能检查：对吊具索具进行静态和动态试验，确保其性能符合规定。
3. 使用中的安全规定（1）吊具索具应按照额定起重量使用，不得超载。
（2）吊具索具应垂直悬挂，不得倾斜或扭曲。
（3）吊具索具在使用过程中，应保持良好的润滑状态，定期进行涂油保养。
（4）吊具索具在吊装过程中，应保持安全距离，防止发生碰撞。
（5）吊具索具应定期检查，发现问题及时处理。
4. 维护与保养（1）吊具索具应按照产品说明书进行定期检查和维护。
（2）吊具索具在使用过程中，如发现异常，应立即停止使用，并进行检查。
（3）吊具索具的保养工作应由专业人员进行。
四、吊具的安全规定1. 吊钩（1）吊钩应按照额定起重量使用，不得超载。
（2）吊钩在使用过程中，应保持垂直悬挂，不得倾斜或扭曲。
（3）吊钩的钩口应光滑，不得有毛刺。
（4）吊钩应定期检查，发现问题及时更换。
2. 端部吊钩（1）端部吊钩应按照额定起重量使用，不得超载。
（2）端部吊钩在使用过程中，应保持垂直悬挂，不得倾斜或扭曲。
（3）端部吊钩的钩口应光滑，不得有毛刺。
起重机械的分类
起重机械的分类一、起重机械按工作方式可分为轻小型起重设备、起重机和升降机三类。
（1）轻小型起重设备主要指只有一个升降装置的起重机械。
有千斤顶、滑车、电动手动葫芦等。
（2）起重机指既能垂直提升，又能水平搬运的起重机械。
如桥式起重机（也称行车或天车）、汽车起重机、塔式起重机等。
（3）升降机指位置固定，起重线路固定，用钢丝绳牵引，用滑轨限制，带箱笼的起重机械。
包括各种电梯、卷扬机、绞车等。
二、起重机按结构又分为桥式起重机和臂架式起重机两类。
（1）行车、冶金专用起重机、龙门起重机、缆索起重机属桥式起重机（2）门座起重机、塔式起重机、汽车式起重机、履带式起重机、轮胎式起重机、悬臂起重机属臂架式起重机。
三、起重机按运行方式又分为固定式和移动式。
（1）塔式起重机、悬臂起重机属固定式起重机（2）桥式起重机、轮胎式起重机、履带式起重机、铁路起重机属移动式起重机。
移动式起重机又分为有轨式和无轨式两种。
桥式起重机属有轨式，履带和汽车式属无轨式。
轻小型起重设备如：千斤顶、葫芦、卷扬机、起重滑车、吊具、普通绞车等，大多体积小、重量轻、使用方便。
除电动葫芦和绞车外，绝大多数用人力驱动，适用于工作不繁重的场合。
它们可以单独使用，有的也可作为起重机的起升机构。
有些轻小型起重设备的起重能力很大，如液压千斤顶的起重量已达 750吨。
桥架类型起重机械如梁式起重机、龙门起重机等。
臂架类型起重机如固定式回转起重机、塔式起重机、汽车起重机、轮胎、履带起重机等。
升降机主要作垂直或近于垂直的升降运动，具有固定的升降路线，包括电梯、升降台、矿井提升机和料斗升降机等。
起重机械是在一定范围内垂直提升并水平搬运重物的多动作起重机械。
架空单轨系统具有刚性吊挂轨道所形成的线路，能把物料运输到厂房各部分，也可扩展到厂房的外部。
缆式起重机：它是一种载运物料的的小车能够在张紧于两个支架之间的承载绳上移动的起重机械（索道工程就是这种类型）。
根据缆式起重机的布置形式不同，它可以分为固定式缆机（两个塔架是固定的，工作范围只是承载索下面的一个很窄的面积）、摆塔式缆机（两个塔架或者桅杆是垂直铰接在基础上的，一般可以左右摆动10—15度，因此，它的工作范围比固定式的有所增加，但是，仍然是一个狭长面积）、平移式缆机（它由主、副塔架之分，主副两个塔架在两岸互相平行的直线轨道上移动的，因此，其工作范围扩大为两岸轨道铺设长度与索机跨度所形成的长方形面积）、辐射式缆机（它是一个塔架固定，另一个塔架在弧形轨道上移动，其工作范围是一个扇形面积。
吊索具知识简介
吊索具知识简介为保证通用吊索具的使用安全性，有些制造企业不仅建立内部吊索具规范，严格把控日常管理，还委托有检定资质的公司对吊索具进行安全性检测。
对吊索具的检查分为定性检查和定量检测，定性检查为日常用前检查、不定期巡检、定期内部检查，采用外观检查方式进行；定量检查为拉力试验、静动载荷试验、探伤检查。
一、吊索具的具体种类吊索具是对起重设备主体和被吊起的物体之间连接器械的总称，主要在两者之间起到连接的辅助作用。
吊索具因为材质的不同可以细分为金属材质的吊索具和合成纤维类的吊索具。
（一）金属类吊索具具体设备包括：钢丝绳吊索具、链条类吊索具、卸扣类、吊钩类、吊（夹）钳类、磁性吊具类等。
（二）合成纤维类吊索具具体包括：以锦纶、丙纶、涤纶、高强高模聚乙烯纤维为材料生产的绳类和带类吊索具。
二、吊索具安全管理工作中存在的相关问题因为吊索具的种类颇多，而具体实施的环境较为复杂，操作人员的专业水平参差不齐，吊索具在具体的使用过程中存在过了报废期限但仍未报废、储存管理不到位、未及时检修破损的吊索具等情况。
在对吊索具安全管理工作进行统计时发现，吊索具的管理制度不够全面，对于吊索具日常的使用缺乏监督与管理。
对于吊索具管理工作，台账存在未及时更新、与现场情况不吻合、管理不规范等的混乱问题三、吊索具断裂原因的相关分析1、吊索具的生产及制造过程不规范当前的现场作业中，企业所使用的起重吊索具大致可以分为由专业的机械厂家生产的起重吊索具和企业自制的吊索具。
对吊索具断裂原因进行分析时，应首先考虑吊索具的专业生产商提供的产品质量是否符合国家标准。
市面上流通的吊索具，某些生产厂家并没有完全按照国家要求的标准进行生产与检验，产品可能存在不合格的情况。
企业自制的吊索具也被普遍使用于现场作业中。
这些通过企业内的设备及工作人员进行简单加工的吊索具，没有经过科学的生产工序，種类单一，质量参差不齐，在材料的选择、具体型号以及相关的制作流程中都是依据企业生产人员的经验确定的。
吊具使用及维护说明
吊具的额定载荷是安全使用的重要参数，严禁超载使用，以免发生 危险。
正确使用吊具
根据吊运物品的形状、重量和重心位置，选择合适的吊具，并正确 挂在物品上，确保吊运过程中物品稳定、不倾斜。
遵守安全操作规程
吊具使用前检查
在使用吊具前，必须对其进行全面检查，包括吊钩、吊索、吊环 等部件是否完好，有无裂纹、变形或磨损等缺陷。
安装吊具
将吊具正确安装在负载上， 确保吊具与负载紧密贴合， 不会出现滑动或脱落的情 况。
提升负载
操作吊车或起重机，缓慢 提升负载，注意观察吊具 和负载的状态，确保稳定。
运输和放置
在运输过程中，保持负载 稳定，避免剧烈晃动或碰 撞。放置负载时，应轻放 并确保负载平稳。
正确操作步骤
安装吊具
将吊具正确安装在负载上， 确保吊具与负载紧密贴合， 不会出现滑动或脱落的情 况。
在吊运过程中，工作人员应保持与吊物一定的安全距离，避免被 吊物撞击或挤压。
注意观察周围环境
在操作吊具时，应时刻注意观察周围环境，确保没有障碍物或其 他人员干扰吊运作业。
应急处理预案制定
制定应急处理流程
针对吊具使用过程中可能出现的 突发情况，制定相应的应急处理 流程，以便在紧急情况下迅速采 取措施。
遵守额定载荷
吊具的额定载荷是安全使用的重要参数，严禁超载使用，以免发生 危险。
正确使用吊具
根据吊运物品的形状、重量和重心位置，选择合适的吊具，并正确 挂在物品上，确保吊运过程中物品稳定、不倾斜。
个人防护措施建议
穿戴防护用品
在操作吊具时，工作人员应穿戴好安全帽、工作服、劳保鞋等防 护用品，确保自身安全。
部件质量问题
吊具部件质量不达标，或者长时间使用导致磨损严重，影响吊具的 正常使用。
常用起重吊索具和设备的安全使用规范ppt
包括起重链条、链条索具、卸扣等，具有强度 高、自重轻、易操作等特点。
3
合成纤维吊索具
包括聚酯纤维、尼龙纤维等，具有轻便、耐腐 蚀、抗磨损等特点。
吊索具和设备使用注意事项
使用前检查
检查吊索具和设备的完好性， 查看是否存在裂纹、损伤等缺
陷。
符合载荷要求
严格按照额定载荷进行使用，不 得超载。
注意作业环境
02
起重机安全机作业前应进行全面检查，确保各机构、零 部件、电气系统等正常可靠。
遵守载荷规定
起重机起吊重物时，严禁超载、偏载、斜拉等作 业。
安全防护措施
起重机应设置安全防护装置，如限位器、缓冲器 、防倾覆装置等，并应定期检查和维护。
起重机安全技术要求
稳定性好
避免在高温、腐蚀性介质、放射性 物质等环境中使用吊索具和设备。
吊索具和设备维护保养
清洁
定期清理吊索具和设备表面的灰尘 和污垢。
检查
定期检查吊索具和设备的完好性， 及时发现并处理存在的缺陷。
润滑
定期涂抹润滑脂，减少摩擦阻力， 提高设备的使用寿命。
储存
在储存期间，应避免潮湿、高温、 腐蚀等因素对吊索具和设备的影响 。
01
起重机应具有足够的稳定性，确保在各种作业条件下不倾覆、
不滑动、不滚动。
结构完好
02
起重机的结构应完好无损，无严重变形、裂纹、锈蚀等现象，
各连接部位无松动或脱落现象。
电气设备安全
03
起重机的电气设备应符合国家相关标准，并应可靠、完好、安
全。
起重机安全管理制度
起重机操作人员培训
起重机操作人员应经过专业培训，并应持有相应的特种设备操作 证。
吊具 法规
吊具法规引言吊具是指用于起重、悬挂和运输物品的工具和设备，广泛应用于工业生产和物流领域。
为了确保吊具的安全使用和有效管理，各国制定了相关的法规和标准。
本文将介绍吊具的法规要求，包括吊具的分类、标识和标志、安全使用要求以及定期检验等方面。
一、吊具的分类吊具根据其结构和用途可以分为吊钩、吊链、钢丝绳、吊索、吊带、吊钳等多种类型。
各种吊具在使用时需要根据其特点和用途选择合适的类型，并按照法规要求进行安装和使用。
二、标识和标志吊具应当标明制造商的名称、型号、制造日期、额定载荷等信息，并且在吊具上应当有清晰可见的标志和标识，以便于识别和追溯。
标志和标识应当符合国家标准，并经过合格的认证机构验证。
三、安全使用要求1. 吊具的使用应当符合设计要求和安全操作规程，不得超过其额定载荷。
在使用吊具时，应当根据实际情况选择合适的吊具，并保证其安全使用。
2. 吊具应当定期检查和维护，确保其良好的工作状态。
在使用过程中，如发现吊具有磨损、变形、裂纹等情况，应立即停止使用，并进行修理或更换。
3. 吊具的使用人员应当经过专门的培训，熟悉吊具的使用方法和注意事项。
在使用吊具时，应当严格按照操作规程进行操作，并保持良好的工作状态和专注度。
4. 吊具的使用场所应当符合安全要求，确保吊具的稳定和安全。
在使用吊具时，应当避免超载、碰撞和摩擦等危险情况，以免对吊具和周围环境造成损坏和伤害。
四、定期检验吊具的定期检验是确保吊具安全使用的重要环节。
根据法规要求，吊具应当定期进行检验，并由合格的检验机构进行评估和认证。
定期检验的频率和方法应当根据吊具的类型、使用环境和使用频率等因素进行确定。
结论吊具的法规要求是确保吊具安全使用的重要保障。
各国在吊具的分类、标识和标志、安全使用要求以及定期检验等方面都有相应的法规和标准。
在使用吊具时，应当严格按照法规要求进行操作和管理，以确保吊具的安全性和可靠性。
同时，吊具的制造商和使用者也应当共同努力，提高吊具的质量和安全性，为工业生产和物流运输提供良好的保障。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
吊具的分类
1．装焊吊具
在焊接生产中，焊接构件在工位之间要往返吊运，还要进行零部件的翻转、就位、分散或集中等作业，采用装焊吊具可提高生产率、节省工时、减轻捆挂作业强度及安全生产。
装焊吊具按其作用原理不同，可分为机械吊具、磁力吊具和真空吊具。
（1）机械吊具
主要用于板材水平吊装的吊具，吊具成对使用，整体吊具由吊爪、压板、销轴及吊耳组成。
为了保证吊具的使用安全，吊具在使用前应进行超载试验。
超载量规定为额定载荷的25%，并持续10min，卸载后吊具不得有残余变形、微裂或开裂等缺陷。
（2）磁性吊具
在磁力吊具中，可分为以下三种：
①永磁式：磁性逐渐减弱，卸料较慢，不会发生突发事故。
②电磁式：磁力较强，卸料方便，断电时容易发生突发事故。
③永磁——电磁式吊具：安全可靠，无需担心因停电和其它电器故障而发生工件坠落
造成人身身和设备事故；省电，通电时间短，电耗量少，是一种节能型的安全吊具。
（3）真空吊具
工作时，依靠真空泵将吸盘内抽成真空吸附工件。
由于吸力有限，主要用于吊运表面平整、重量不大的薄板。
（4）除上述吊具外，焊接结构生产车间必不可少的还有一些起重运输设备，如：地面运输设备、起
重机械类、输送机等。
