农网改造工程的配电变压器选择

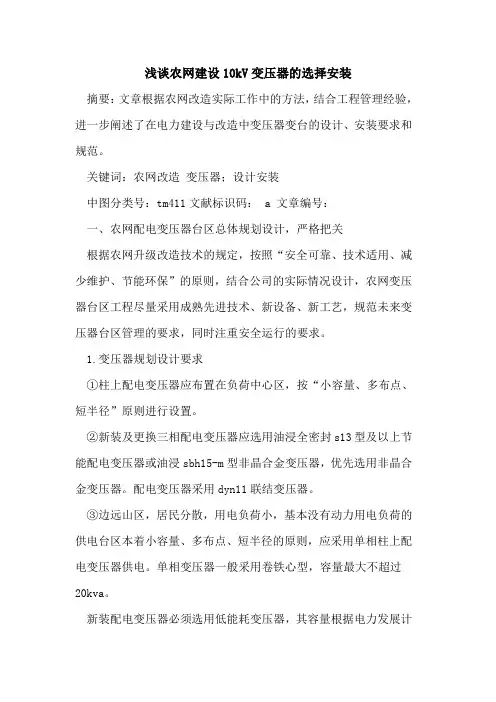

农网建设10kV变压器的选择安装
浅谈农网建设10kV变压器的选择安装摘要：文章根据农网改造实际工作中的方法，结合工程管理经验，进一步阐述了在电力建设与改造中变压器变台的设计、安装要求和规范。
关键词：农网改造变压器；设计安装中图分类号：tm411文献标识码： a 文章编号：一、农网配电变压器台区总体规划设计，严格把关根据农网升级改造技术的规定，按照“安全可靠、技术适用、减少维护、节能环保”的原则，结合公司的实际情况设计，农网变压器台区工程尽量采用成熟先进技术、新设备、新工艺，规范未来变压器台区管理的要求，同时注重安全运行的要求。
1.变压器规划设计要求①柱上配电变压器应布置在负荷中心区，按“小容量、多布点、短半径”原则进行设置。
②新装及更换三相配电变压器应选用油浸全密封s13型及以上节能配电变压器或油浸sbh15-m型非晶合金变压器，优先选用非晶合金变压器。
配电变压器采用dyn11联结变压器。
③边远山区，居民分散，用电负荷小，基本没有动力用电负荷的供电台区本着小容量、多布点、短半径的原则，应采用单相柱上配电变压器供电。
单相变压器一般采用卷铁心型，容量最大不超过20kva。
新装配电变压器必须选用低能耗变压器，其容量根据电力发展计划选定，一般按5年考虑，严禁使变压器长期处于过负荷或“大马拉小车”的状态。
为提高供电系统可靠性和供电质量，农村配电变压器的选用，必须根据实际负荷的类型、大小与分布情况进行全面的考虑。
改造前，农村还有一部分高损耗的变压器sjn、s7变压器在运行。
实践表明，配电变压器的损耗约占配电网中总损耗量的30%左右，比例相当高，因此，选用新型的节能型变压器改造台区，为了更好地节能降损，采用sbh15非晶合金变压器，空载损耗小，空载电流比s9下降40%-60%，负载损耗比s9、s7下降20%-30%，在2010年农网改造中文山市改造53台变压器容量为3780kva。
通过农网升级改造，原来的高损耗配电变压器已基本退出运行、淘汰，公司sjn、s7型系列配电变压器已经全部更换完毕。
农网改造10kV配电变压器的安装
2.4 搞好缺陷跟踪工作
对于在巡视中发现的一些缺陷， 特别是严重缺 陷， 应及时做好分析， 分析它对运行有哪些危害， 有 没有继续发展的可能。我队巡视时利用数码相机 ， 对发现的陷进行拍照， 更好地起到了缺陷跟踪效 果， 不放过任何一个细小的纸漏， 及时把事故隐患
员巡视。
如果选择容量过大， 不仅增加一次性投资， 而且增
加了空载损耗 ; 如果选择容量太小，会引起变压器 超负荷运行，过载损耗增加，最终导致变压器的烧 毁。为此， 在选择配电变压器容量时，应按实际负
荷及 5 一10 年农村电力发展计划来选定， 一般按 45%- 70%负荷率来选择。 另外， 考虑到农村有其自
等。 另外， 为了防止低压反变换波和低压侧雷电波
侵入，应在低压侧配电箱内装设低压避雷器， 从而 起到保护配电变压器及其总计量装置的作用。 避雷 器间应用截面不小于25 mm-的多股铜芯塑料线连接 在一起。 为避免雷电流在接地电阻上的压降与避雷 器的残压叠加在一起，作用在变压器上，应将避雷 器的接地端、 变压器的外壳及低压侧中性点用截面 不小于25 mm'-的多股铜芯塑料线连接在一起， 再与 接地装置引上线相连接。 7 接地装置 目前农网改造 中，农村小容量变压器布点多，
4 10kV配电变压器台架的安装
我省农网改造中， 大多数是使用双杆柱上安装
变压器(容量小于500 kV A)， 两杆的根开为2 m, 变压器在杆上倾斜不大于20 mm ， 配电变压器台架 用两条 2. 4 m 的槽钢固定于两电杆上，台架距地面 不低于2. 5 m ， 台架倾斜不应大于台高的1/ 100。 变 压器脚底与台架用4根螺丝上紧， 同时变压器的高、 低压柱头要加装防尘罩， 变压器要悬挂警告牌， 安 装铁件均需镀锌， 100 kV A 以 且 上的变压器要安
10kV配电变压器的选择及安装
10kV配电变压器的选择及安装【摘要】随着我国电力事业的发展和电网改造的深入,电力用户对变压器的要求越来越高,对配电变压器的性能水平也有了新的要求。
10kV 配电变压器是比较常用的变压器类型,广泛应用于工厂、办公大楼以居民楼群中。
本文具体分析研究了10kV配电变压器的选择及安装。
【关键词】10kV配电变压器选择安装10kV配电网络建设过程中,配电变压器的选择及安装是一个重要环节,为了使配电变压器的分布达到结构合理、供电可靠、运行经济、维修方便,符合配电网络安全供电可靠性、连续稳定运行的要求,配电变压器的选择及安装尤为重要。
一、10kV配电变压器的选择1、10kV配电变压器台区位置的选择（1）配变台区位置选择的总体原则。
尽量靠近负荷中心;尽量靠近电源侧;进出线方便;尽量避开污秽源或设在污秽源的上风侧; 尽量避开振动、潮湿、高温及有易燃易爆危险的场所;设备运输方便;具有扩建和发展的余地。
总之,配电变压器安装位置的选择, 关系到保证低压电压质量、减少线损、安全运行、降低工程投资、施工方便及不影响市容等, 应从实际出发, 全面考虑。
（2）农村1 0 K V配电台区的选择。
农村配电变压器台区必须依据“小容量、密布点、短半径”的原则, 合理选择配电变压器的位置。
对于村庄相对较小、用电户数少、负荷又比较集中、需一台配电变压器供电的,应根据现有负荷及发展规划,尽量将配电变压器安装在负荷中心,从配电变压器的低压出线口到每个负荷点,尽量做辐射性向四周延伸,供电半径以不超过500m为宜。
对于村庄较大、用电户数多、负荷分布不均等情况的村庄, 应根据负荷分布及村庄规划,采用短距离、小容量、多台变压器供电,同时还应尽量避开车辆、行人较多的场所, 且选择便于更换和检修设备的地方。
2、10KV配电变压器的选择（1）10kV 配电变压器型号的选择以前的配电变压器大都采用高损耗SJ系列的变压器供电, 损耗比重大。
近年来,国家新开发的新型节能型变压器有S8和S9及S11三大类。
配电变压器低压侧无功补偿容量选择
配电变压器低压侧无功补偿容量选择为了提高功率因数，减少电能损耗，增强供电能力，在农网改造中，应对100kVA及以上配电变压器在低压侧安装容量为配变额定容量8%左右的补偿电容器进行无功补偿。
但许多人认为按配电变压器容量的8%配置补偿容量太小，不足以补偿低压侧所有的无功负荷，配变高压侧功率因数提高不大。
其实，这是一种误解，因为配变低压侧无功补偿，作用仅限于减少变压器本身及以上配电网的功率损耗，凡是向负荷输送的无功功率，由于仍然要经过低压线路的电阻和电抗，配电线路上产生的功率损耗并未减少。
所以，配变低压侧无功补偿容量选择过大是无益的。
而只有采取配变低压侧补偿和用户端就地补偿相结合的补偿方式才可以在提高功率因数的同时，减少低压线路损耗，取得最佳的经济效益。
配变低压侧补偿容量过大不但不经济，而且在变压器空载运行时，或者负荷较轻时，还会造成过补偿，使功率因数角超前、无功功率向电力系统倒送和电源电压升高。
功率因数角超前的坏处是：(1)电容器与电源仍有无功功率交换，同样减少电源的有功出力。
(2)网络因传输容性无功功率，仍会造成有功损耗。
(3)白白耗费了电容器的设备投资。
另外，如补偿电容过大，当电源缺相时有可能发生铁磁谐振过电压，烧毁电容器和变压器。
所以，配变低压侧补偿容量过大不但不经济，而且还会影响设备的安全运行。
根据以上分析，配变低压侧集中无功补偿根据功率因数的需求选择不科学，补偿容量不应过大。
为了防止发生过补偿现象，配变低压侧无功补偿原则为：其补偿容量不应超过配变的无功功率。
变压器总的无功功率：Qb=Qb0+QbH·(S/Se)2Qb=[I0%/100+Ud%/100·(S/Se)2]·Se(1)式中Qb0-变压器空载无功功率，kvarQbH-变压器满载无功功率，kvarI0%-变压器空载电流百分数S-变压器实际负荷，kVASe-变压器额定容量，kVA为应用方便，把变压器负载时总无功功率与额定容量之比的百分数称作ΔQb，则满负载时：ΔQb%=Qb/Se·100%=I0%+Ud%(2)根据国标GB/T6451－1995《三相油浸式电力变压器技术参数和要求》的规定，对于10kV配变，空载电流I0%为0.9%～2.8%，Ud%为4%～4.5%，故其变压器总的无功功率约占变压器容量的7.3%。
农网改造升级工程施工工艺标准
第一章置......配电装 (1)第一章中压配电线路 (3)第三章低压配电线路…… (8)第四章电缆线路 (12)第五章接户线、进户线 (15)第六章电能表及表箱 (17)第七章接地装置 (18)第八章无功补偿 (19)第一章配电装置第一条公用配电台区应根据村庄规划，选择负荷较集中地区设置，避开易爆、易燃、污秽严重及地势低洼地带；高压进线、低压出线方便；便于施工、运行维护。
第二条新安装的公用配电变压器应按“小容量、密布点、短半径” 的原则进行建设与改造，一律选用S11及以上系列产品。
推荐使用可调容式变压器和非晶合金变压器，降低损耗，提高变压器使用效率。
配变容量应按3-5年发展规划选择。
第三条安装在室内的配电变压器，室内应有良好的自然通风。
可燃油油浸变压器室的耐火等级应为一级。
变压器外廓距墙壁和门的最小净距不应小于表1规定。
表1可燃油油浸变压器外廓与变压器室墙壁和门的最小净距第四条配电室内应留有维护通道：固定式配电屏为单列布置时，屏前通道为 1.5m;固定式配电屏为双列布置时，屏前通道为2.0m ;屏后和屏侧维护通道为1.0m，有困难时可减为0.8m。
配电室的长度超过7.0m时，应设两个出口，并应布置在配电室两端，门应向外开启；成排布置的配电屏其长度超过 6.0m 时，屏后通道应设两个出口，并宜布置在通道的两端。
第五条315kVA及以下的变压器，宜米用柱上式安装，315kVA以上的变压器，宜采用室内安装。
当采用箱式变压器时，应综合考虑使用性质、周围1环境等条件。
第六条柱上安装的变压器，其底座距地面不小于 2.5m。
第七条变压器低压侧至配电盘，应采用铜芯电缆，电缆截面按照变压器容量和负荷大小确定；低压套管侧、低压配电盘侧采用合适的接线端子连接电缆，电缆中间不允许有接头，电缆两端连接前均应途中性凡士林。
第八条敷设电缆时，不应使电缆在支架上及地面上摩擦拖拉，电缆的最小弯曲半径为电缆直径的10 倍，电缆应排列整齐、不交叉、固定良好、并装设标示牌，电缆终端头应由熟悉人员来做，并达到有关标准要求。

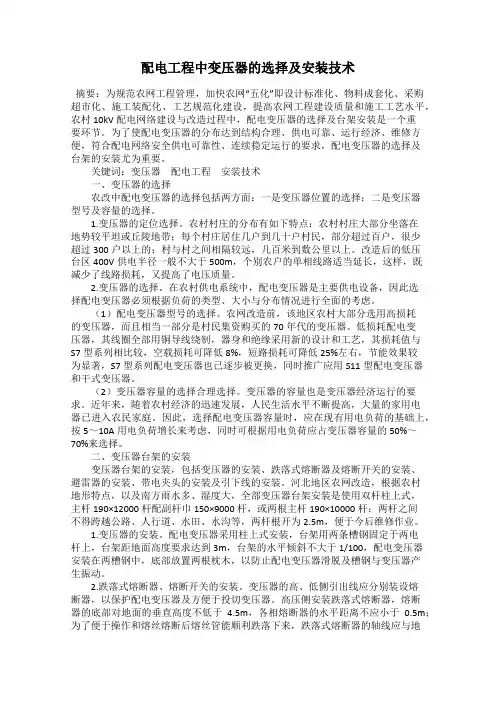

配电工程中变压器的选择及安装技术
配电工程中变压器的选择及安装技术摘要：为规范农网工程管理，加快农网“五化”即设计标准化、物料成套化、采购超市化、施工装配化、工艺规范化建设，提高农网工程建设质量和施工工艺水平，农村10kV配电网络建设与改造过程中，配电变压器的选择及台架安装是一个重要环节。
为了使配电变压器的分布达到结构合理、供电可靠、运行经济、维修方便，符合配电网络安全供电可靠性、连续稳定运行的要求，配电变压器的选择及台架的安装尤为重要。
关键词：变压器配电工程安装技术一、变压器的选择农改中配电变压器的选择包括两方面：一是变压器位置的选择；二是变压器型号及容量的选择。
1.变压器的定位选择。
农村村庄的分布有如下特点：农村村庄大部分坐落在地势较平坦或丘陵地带；每个村庄居住几户到几十户村民，部分超过百户，很少超过300户以上的；村与村之间相隔较远，几百米到数公里以上。
改造后的低压台区400V供电半径一般不大于500m，个别农户的单相线路适当延长，这样，既减少了线路损耗，又提高了电压质量。
2.变压器的选择。
在农村供电系统中，配电变压器是主要供电设备，因此选择配电变压器必须根据负荷的类型、大小与分布情况进行全面的考虑。
（1）配电变压器型号的选择。
农网改造前，该地区农村大部分选用高损耗的变压器，而且相当一部分是村民集资购买的70年代的变压器。
低损耗配电变压器，其线圈全部用铜导线绕制，器身和绝缘采用新的设计和工艺，其损耗值与S7型系列相比较，空载损耗可降低8%，短路损耗可降低25%左右，节能效果较为显著，S7型系列配电变压器也已逐步被更换，同时推广应用S11型配电变压器和干式变压器。
（2）变压器容量的选择合理选择。
变压器的容量也是变压器经济运行的要求。
近年来，随着农村经济的迅速发展，人民生活水平不断提高，大量的家用电器已进入农民家庭。
因此，选择配电变压器容量时，应在现有用电负荷的基础上，按5～10A用电负荷增长来考虑，同时可根据用电负荷应占变压器容量的50%～70%来选择。
农网改造技术标准
For personal use only in study and research; not for commercial use农网改造技术标准(试行)杨书安目前，农村电网技术改造已经启动，为了提高施工技术水平，规范整改标准，现将农网改造技术标准(试行)介绍给大家，供参考。
110kV配电线路1.1 杆塔10kV配电线路采用－10－A、φ190－12－A、φ190－15－A三种规格水泥杆，个别地方因受地形限制可考虑采用铁塔，进村10kV线路采用φ190－12－A水泥杆。
埋设深度一般为杆高1/6，并根据地质情况适当加装卡盘或底盘。
直线杆卡盘与线路平行安装并应在电杆左、右侧交替安装，承力杆卡盘设在承力侧。
1.2导线主干线以LGJ－70为主，分干线以LGJ－50为主，分支线以LGJ－35为主，最小导线截面不应小于LGJ－35。
若有特殊负荷用户，应根据具体情况选定导线截面。
导线排列一般为三角形，当线路中采用并沟线夹连接引流线时，线夹不应少于2个，引流线之间、引流线与主干线间的连接应符合下列规定：(1)不同金属导线的连接应有可靠的过渡金具；(2)同金属导线连接采用绑扎时，绑扎长度35mm2导线应不小于150mm，50mm2导线应不小于200mm，70mm2导线应不小于250mm。
耐张杆跳接线采用上跳，跳接线一律使用并沟线夹。
分支线与主干线跳接时，若导线截面不同，应采用畸形并沟线夹或缠绕法。
1.3档距根据我县气候特点，规定东西走向线路档距不超过70m，南北走向线路档距不超过75m。
若遇特殊地段，原则上线路档距不得超过80m。
进村10kV线路档距为50m。
耐张段不超过1000m。
1.4拉线1.4.1南北走向线路连续直线杆8～10基，东西走向线路连续直线杆6～8基时，应适当装设防风拉线。
1.4.2拉线采用镀锌GJ－35、GJ－50两种型号。
拉线棒采用φ18×2500mm，φ20×2500mm两种规格。
10kV农配网设计注意事项
10kV农配网设计注意事项一、网架结构（一）10kV配电网10kV电网应实行分区分片供电，城市配网应构成“手拉手”环网结构,可通过架空、电缆或混合线路实现“N-1”,乡镇所在地采用环网型供电，农村地区采用辐射型供电方式,村屯台区可采用树干型供电方式.10kV电缆线路主环采用开闭所构成，通常由4～6台开闭所构成“手拉手"双电源开环运行方式，当环内负荷增长后可在适当位置插入第三回电源扩充为“3-1”网络结构。
10kV架空线路按分段联络接线方式，一般不超过三分段三联络。
（二)低压配电网低压配电线路实行分区供电，要明确供电范围,避免配变之间交叉供电。
二、台区改造原则（一）台区低压0.38kV线路的供电半径：市区≤250m，繁华地区为≤150m，郊区农村电网≤500m；当不满足时,应校验末端电压满足质量要求。
（二）配电变压器应按“小容量、多布点”的原则进行配置。
农村住户分散地区,无三相动力用户时宜采用单相变压器，单相变压器容量不大于30kVA。
（三）台区改造,首先考虑分割台区（供电半径过大、台区过大、台区自然分片、变压器台无法进入负荷中心等情况应分割台区）、减少供电半径,无法分割台区时再考虑更换变压器.(四）新增的公用配电变压器容量：城区的选用315kVA、500 kVA、630 kVA。
农村的选用50kVA 、100 kVA、200 kVA、315kVA、400kVA、500kVA。
(五）现有台区变压器的改造原则：a、危及人身安全隐患；b、运行时间达到30年且运行工况差；c、配变存在缺陷和较多隐患，状态评价为严重或以上状态，经评估，修复技术经济不合理；d、S9型（1997年以前投产）及以下和国家明令淘汰高损耗配变.（六）城区的公用配电变压器由于需要考虑与环境相协调，宜选用箱式变压器;城郊、乡镇及农村地区的公用配电变压器宜选用台架变。
（七）非晶合金配变选用应符合以下原则:1。
城镇和乡村企业、商业、餐饮服务、农业灌溉以及农村生活等噪声非敏感区域；2。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
农网改造工程的配电变压器选择
刘晓军变压器的种类那么多，型号那么多，农网改造工程要选择一台符合要求的变压器也不是一件轻松的事。
下面浅谈一下如何选择农网改造工程配电变压器。
配电变压器是农网改造的重要组成部分，它的损耗占农网低压损耗的55%左右。
可见配电变压器选择是一项重要工作，关系到农网损耗高低，影响到"同网同价"的工作。
1、合理选择配电变压器的容量
在农改中应合理选择配变容量，其选择原则为：综合考虑负荷性质、现有负荷的大小以及发展规模，方法有：最佳负载系数法、综合费用分析法、最佳效益法、主变与配变容量比值法等。
选择配变容量一般以能满足实际负荷最大值为标准，若留有余度，最多不超过10%；对于季节性供电的专
用配电变压器，则按平均负荷的
当前在配电系统中正在利用新型低损耗变压器替换高能耗变压器，单铁损一项就降低大约40％。
由于配电变压器数量大，负荷变动也大，其经济效益是十分显著的。
因此，我们认为如何充分利用变压器的设置容量，而又不损害变压器的正常使用寿命，应该成为选择配变压器容量的主要依椐。
不要因容量过大而欠载运行的，也不要因过载或过电流运行而导致设备过热，甚至烧毁的情况。
2、合理选择配电变压器的台数
根据农村电网用户分散、负荷密度孝负荷季节性和间隙性强等特点，可采用单相变压器、母子变压器、并列运行变压器等多种供电方式。
对于变电所或用电负荷较大的工矿企业，一般采用母子变压器供电方式，其中一台(母变压器)按最大负荷配置，另一台(子变压器)按低负荷状态选择，就可以大大提高配电变压器利用率，降低配电变压器的空载损耗。
针对农村中某些配变一年中除了少量高峰用电负荷外，长时间处于低负荷运行状态实际情况，对有条件的用户，也可采用母子变或变压器并列运行的供电方式。
在负荷变化较大时，根据电能损耗最低的原则，投入不同容量的变压器。
3、合理选择变压器的型号
S9系列10kV电力变压器是我国目前生产的低损耗产品，绕组采用铜线绕制，器身和绝缘采用新的设计和工艺，损耗性能参数已达到80年代初国际先进水平。
它是目前农改中首选产品。
原水利电力部从1983年开始，多次发文，要求凡是高能耗配电变压器，物资部门不得购置，供电部门不得安装，使用部门不得使用。
凡是新发展和增容用户，必须优先推广采用低能耗配电变压器。
4、合理选择变压器的运行方式
在农村电网改造中，要考虑负荷增加的需要，一般都留有一定的余地，因此变压器容量一般选择偏大，而农村电网
季节性很强，峰谷差大，这就要求我们充分利用农网供电系统的特点，避免出现配电变压器过负荷或轻负荷的现象。
在低负荷时进行一些调整，由一台变压器带负荷，另一台变压器停运。
在负荷高峰时，由两台变压器并列运行。
通过调整变压器的运行方式，使运行变压器负荷始终处于最佳运行区或其附近，这样就可以达到减少配电变压器有功功率损耗的目的，保证整个农网供电系统经济运行。
5、保证三相负荷平衡
农村配电变压器全年轻载和空载运行时间比较长，有较大的三相不平衡，如果三相负荷分布不均衡，将产生不平衡电压，大大增加功率损耗，使变压器功率损耗增加。
在供电相同负载的条件下，当三相负荷不平衡达到最大时，变压器的有功功率损耗是三相负荷平衡时有功功率损耗的三倍。
所以，应尽量使三相负荷平衡，当三相不平衡度超出正常范围时应及时进行调整，保证配电变压器的经济运行。
6、提高电网的功率因数
在农村电网中，由于低压电网的功率因数低，电能损耗大，影响到线路和变压器的经济运行。
我们知道，变压器在输出一定有功功率时，需用容量与变压器的功率因数成反比，所以提高功率因数就能减少变压器的需用容量，这样，就可以提高变压器的供电能力。
因此，一定要认识到提高功
率因数的重要性，通过装设无功补偿装置，提高整个电网的功率因数，达到节约电能，降低损耗的目的。
作者系延寿县电业局生技部电力工程师。
