H3C S5500-SI 02-组播VLAN命令
华三S5500交换机配置
基于多个VLAN 在一个端口
[H3C]interface GigabitEthernet 1/0/2 进入第二个端口设置
[H3C-GigabitEthernet1/0/2]port link-type trunk 端口的链路类型的树干
[H3C-GigabitEthernet1/0/2]port trunk permit vlan all 如果使用单独的就不用增加这项
[H3C]pim
static-rp 192.168.100.1
undo 删除
[H3C]undo vlan 103 删除vlan 103
[H3C]interface GigabitEthernet 1/0/3 进入端口3
Please wait........................................... Done.
[H3C-GigabitEthernet1/0/2]quit 设置好了第二个端口的VLAN可以通过所有
[H3C-GigabitEthernet1/0/2]port trunk permit vlan 122 在此端口上增加VLAN组
[H3C-Vlan-interface104]ip address 192.168.69.1 255.255.255.0 设置IP
步骤三：将所要配置端口加入到VLAN组
[H3C] interface GigabitEthernet 1/0/1 设置第一个端口
[H3C-GigabitEthernet1/0/1]port access vlan 101 设置端口一为VLAN 101组
[H3C-GigabitEthernet1/0/3]undo port link-type 删除port link-type
H3C S5500-SI 03-组播VLAN配置
1-4
有关 port link-type、port hybrid pvid vlan 和 port hybrid vlan 命令的详细介绍，请参见“接入 分册”中的“VLAN 命令”。
目录
1 组播VLAN配置................................................................................................................................... 1-1 1.1 组播VLAN简介 .................................................................................................................................. 1-1 1.2 组播VLAN配置任务简介.................................................................................................................... 1-3 1.3 配置基于子VLAN的组播VLAN .......................................................................................................... 1-3 1.3.1 配置准备 ................................................................................................................................. 1-3 1.3.2 配置基于子VLAN的组播VLAN................................................................................................ 1-3 1.4 配置基于端口的组播VLAN ................................................................................................................ 1-4 1.4.1 配置准备 ................................................................................................................................. 1-4 1.4.2 配置用户端口属性................................................................................................................... 1-4 1.4.3 配置组播VLAN端口................................................................................................................. 1-5 1.5 组播VLAN显示和维护 ....................................................................................................................... 1-5 1.6 组播VLAN典型配置举例.................................................................................................................... 1-6 1.6.1 基于子VLAN的组播VLAN配置举例......................................................................................... 1-6 1.6.2 基于端口的组播VLAN配置举例 .............................................................................................. 1-9
h3c交换机vlan配置命令

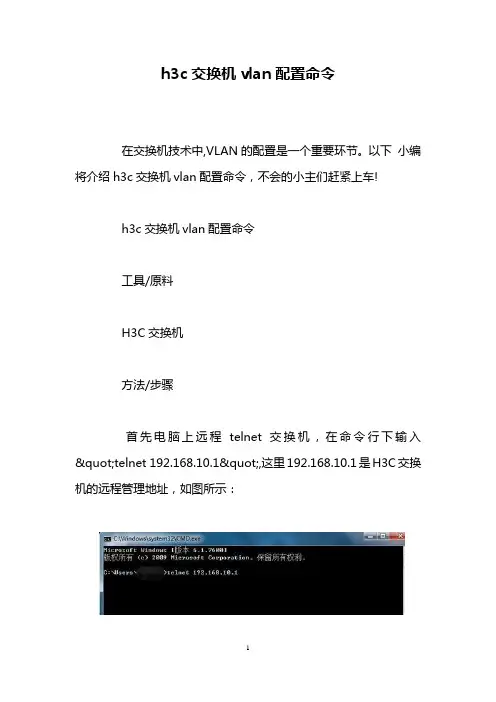

h3c交换机vlan配置命令
在交换机技术中,VLAN的配置是一个重要环节。
以下小编将介绍h3c交换机vlan配置命令，不会的小主们赶紧上车!
h3c交换机vlan配置命令
工具/原料
H3C交换机
方法/步骤
首先电脑上远程telnet交换机，在命令行下输入"telnet 192.168.10.1",这里192.168.10.1是H3C交换机的远程管理地址，如图所示：
连接后，输入用户名和密码，进入到““，即用户视图模式，如图所示：
输入“sys"，进入系统视图模式，如图所示：
在系统视图模式下，建立VLAN，输入”vlan 220“，并回车，如图所示：
输入”quit "，返回到系统视图模式，然后输入“interface vlan-interface 220",进入VLAN接口，并配置VLAN接口的IP地址，输入”ip address 192.168.220.1 255.255.255.0",如图所示：。
H3C S5500-SI 02-静态路由命令
【命令】 ip route-static default-preference default-preference-value undo ip route-static default-preference
【视图】 系统视图
1.1.2 ip route-static
【命令】 ip route-static dest-address { mask | mask-length } { next-hop-address [ track track-entry-number ] | interface-type interface-number next-hop-address } [ preference preference-value ] [ tag tag-value ] [ description description-text ]
目录
1 静态路由配置命令.............................................................................................................................. 1-1 1.1 静态路由配置命令 ............................................................................................................................. 1-1 1.1.1 delete static-routes all ............................................................................................................ 1-1 1.1.2 ip route-static .......................................................................................................................... 1-1 1.1.3 ip route-static default-preference............................................................................................ 1-3
H3C华三交换机基本配置命令大全,别到用的时候找不到了
H3C华三交换机基本配置命令大全，别到用的时候找不到了！本期我们一起来学习一下H3C最详细的基础命令。
一、不知道密码，如何恢复出厂设置1、开机启动，Ctrl+B进入bootrom菜单，选择恢复出厂设置。
2、用com线连上电脑，用超级终端进入，然后重启电脑，看提示按ctrl+b 进入bootrom模式，然后按照菜单提示删除flash中的.cfg文件，然后重启就可以了。
二、将Trunk端口添加到vlan中Trunk端口可以允许多个VLAN通过，也就是可以加入多个VLAN，所以Trunk 端口的VLAN加入不可能是一个一个地加，而是采取批量添加的方式进行。
但只能在以太网端口视图下进行配置，配置步骤如表7-11所示。
【示例1】使用port trunk permit vlan命令将中继端口Ethernet2/0/1加入到2、6、10、50～100 VLAN中。
1. <H3C> system-view2. System View: return to User View with Ctrl+Z.3. [H3C] interface Ethernet2/0/14. [H3C-Ethernet2/0/1] port trunk permit vlan 2 6 10 50 to 100【示例2】使用undo port trunk permit vlan命令将中继端口Ethernet2/0/1从VLAN 1中删除。
三、H3C交换机基础配置说明1、以太网端口的链路类型Access link：只能允许某一个vlan的untagged数据流通过。
Trunk link：允许多个vlan的tagged数据流和某一个vlan的untagged数据流通过。
Hybrid link：允许多个vlan的tagged数据流和多个vlan的untagged数据流通过。
hybrid link端口可以允许多个vlan的报文发送时不携带标签，而Trunk端口只允许缺省vlan的报文发送时不携带标签。
h3c路由器配置命令 (2)
H3C路由器配置命令H3C路由器是一种高性能的企业级路由器，它提供了丰富的配置命令，方便管理员对网络进行管理和优化。
本文将介绍如何使用H3C路由器的配置命令进行基本的网络配置。
登录路由器在配置H3C路由器之前，我们首先需要通过以下步骤登录路由器：1.首先，打开SSH客户端，如PuTTY。
2.输入路由器的IP地址和端口号。
3.输入用户名和密码，进行身份验证。
4.成功登录后，我们将进入路由器的命令行界面。
基本配置命令配置主机名在H3C路由器上配置主机名可以方便我们标识和管理设备。
使用以下命令可以配置主机名：[Router]system-view[Router]interface vlan-interface 1[Router-Vlan-interface1]description Management VL AN[Router-Vlan-interface1]ip address 192.168.0.1 25 5.255.255.0[Router-Vlan-interface1]quit[Router]quit配置路由配置路由是H3C路由器的核心功能之一。
使用以下命令可以配置静态路由：[Router]system-view[Router]interface gigabitethernet 0/0/1[Router-GigabitEthernet0/0/1]ip address 192.168.1.1 255.255.255.0[Router-GigabitEthernet0/0/1]quit[Router]ip route-static 0.0.0.0 0.0.0.0 192.168.1. 254配置接口H3C路由器支持多种接口类型，如以太网接口、VLAN接口等。
以下是配置以太网接口的示例命令：[Router]system-view[Router]interface gigabitethernet 0/0/1[Router-GigabitEthernet0/0/1]port link-type acces s[Router-GigabitEthernet0/0/1]port default vlan 10 [Router-GigabitEthernet0/0/1]quit配置ACL配置访问控制列表(Access Control List，ACL)可以限制网络流量。
H3C S5500-SI交换机 VLAN配置操作
H3C S5500基本配置思路及实用命令
H3C S5500基本配置思路及实用命令1.总体配置思路：1)添加VLAN1，并将相应端口添加到该VLAN。
(在VLAN状态下才可一次将多个端口加入相应VLAN,interfacee1/0/1toe1/0/24)2)添加VLAN2，并将其置为管理VLAN(在#状态下management-vlan 2)，才可设置其VLAN的IP地址。
3)添加静态路由。
4)配置端口TRUNK模式。
5)配置远程登录VTY认证。
6)配置本地用户。
2.进入特权模式System View<H3C> System ViewSystem View:return to User View with Ctrl+Z.[H3C]dis[H3C]display cur3.配置交换机主机名sysnamesysname H3C4.添加VLANvlan 1或在此状态下直接将相应端口加入该VLAN (否则只能一个口的添加)Interface e 1/0/1 to e 1/0/245.配置管理VLAN-- management-vlanmanagement-vlan 26.给管理VLAN添加IP地址interface Vlan-interface1 ip address10."10."40."176255."255."255."07.添加端口到VLAN：port access vlan 1port access vlan 18.远程登录配置及3A认证模式user-interface vty 0 4authentication-mode scheme9.配置3A认证本地用户及属性local-user testpassword simple testpwdauthorization-attribute level 3可能的配置local-user testpassword simple test level 310."将端口配置为Trunk口port link-type trunkport trunk permit vlan all 11."添加静态路由ip route-static0."0.0."00."0.0."010."10."40."112."查看路由表display ip routing-table[H3C]display ip routing-tableRouting Tables:PublicDestinations :7 Routes :7Destination/Mask Proto Pre Cost NextHop Interface0.0."0.0/0 Static 60 010."10."40."1 Vlan210."10."40."0/24 Direct 0 010."10."40."180 Vlan210."40."180/32 Direct 0 0 127."0.0."1 InLoop0127."0.0."0/8 Direct 0 0 127."0.0."1 InLoop0127."0.0."1/32 Direct 0 0 127."0.0."1 InLoop019168."76."0/24 Direct 0 0192."168."76."3 Vlan76192."168."76."3/32 Direct 0 0127."0.0."1 InLoop013."显示当前配置display current-configuration[H3C]display current-configuration14."查看端口及VLAN的up/down状态display brief interface[H3C]display brief interfaceThe brief information of interface(s) under route mode:Interface Link Protocol-link Protocol type Main IPNULL0 UP UP(spoofing) NULL --Vlan1 UP UP ETHERNET192."168."76."3Vlan2 UP UP ETHERNET10."10."40."180The brief information of interface(s) under bridge mode:Interface Link Speed Duplex Link-type PVIDGE1/0/1 UP 1G(a) full(a) access 1GE1/0/2 DOWN auto auto access 1GE1/0/3 DOWN auto auto access 1The brief information of interface(s) under bridge mode:Interface Link Speed Duplex Link-type PVIDGE1/0/1 UP 1G(a) full(a) access 1display brief interface Vlan-interface 1[H3C]display brief interface Vlan-interface 1The brief information of interface(s) under route mode:Interface Link Protocol-link Protocol type Main IPVlan1 UP UP ETHERNET192."168."76."315."查看MAC地址缓存表display mac-address[H3C]display mac-address16."查看某一端口的MAC地址缓存表17."查看ARP缓存表display arp[H3C]display arpType:S-Static D-DynamicIP Address MAC Address VLAN ID Interface Aging Type192."168."76."56 0016-eca2-d69d 1 GE1/0/1 20 D192."168."76."131 0016-3642-e888 1 GE1/0/1 19 D192."168."76."171 0024-1d6e-6fbe 1 GE1/0/1 13 D10."10."40."1 0018-742d-4fc0 2 GE1/0/19 14 D192."168."76."1 0018-742d-4fc0 1 GE1/0/19 10 D18."Tftp备份配置1)查看配置文件名及所在文件夹-dir配置文件名可能为startup.cfg或config.cfg配置文件可能在flash:/或unit1>flash:/目录下<jyzx-px-zhongxin>dir flash:/Directory of flash:/0 -rw- Aug 11 2010 16:27:52 s5500tpsi-cmw520-r2202p11."bin1 -rw- 2365 Apr 26 2000 12:13:58startup.cfg(配置文件名)31496 KB total (23460 KB free)<jyzx-bg-3-d>dirDirectory of unit1>flash:/1 -rw- 3146 Jan 01 2004 00:00:00 config.def2 (*) -rw- Mar 25 2011 16:51:52 s31si_e-cmw310-r2211p07."bin3 (*) -rw- 886025 Jan 01 2004 00:00:00 h3c-http3."1.9-0019."web4 (*) -rw- 2834 Apr 03 2000 01:20:33config.cfg(配置文件名)7239 KB total (2739 KB free)(*) -with main attribute (b) -with backup attribute(*b) -with both main and backup attribute<jyzx-bg-4-x>tftp172."16."8.91 put unit1>flash:/config.cfg10."10."40."185."txtFile will be transferred in binary mode.Sending file to remote tftp server. Please wait... |TFTP:2979 bytes sent in 0 second(s).File uploaded successfully.<jyzx-bg-4-x>dirDirectory ofunit1>flash:/1 -rw- 3146 Jan 01 2004 00:00:00 config.def2 (*) -rw- Mar 25 2011 16:51:52 s31si_e-cmw310-r2211p07."bin3 (*) -rw- 886025 Jan 01 2004 00:00:00 h3c-http3."1.9-0019."web4 (*) -rw- 2979 Apr 02 2000 07:17:02config.cfg7239 KB total (2739 KB free)(*) -with main attribute (b) -with backup attribute(*b) -with both main and backup attribute2)配置可以使用tftp的ACLacl number 2000rule permit source172."16."8.91 0[jyzx-px-zhongxin]acl number 2000[jyzx-px-zhongxin-acl-basic-2000]rule permit source172."18.91 ?0 Wildcard bits :0."0.0."0 ( a host )X.X.X.X Wildcard of source[jyzx-px-zhongxin-acl-basic-2000]rule permit source172."16."8.91 03)配置tftp服务器- tftp-server acl 2000tftp-server acl 2000[jyzx-px-zhongxin]tftp-server acl 2000The ACL number does not exist or contains no rule. Continue? [Y/N]:y(如果还没有配置ACL,则会有此提示)[jyzx-px-zhongxin]tftp client source ip172."16."8.914)备份配置文件到tftp软件所在目录下(在用户视图下,即“>”状态下)172."16."8.91 put flash:/startup.cfg (无目标文件名则表示与源文件名同名)tftp172."16."8.91 put flash:/startup.cfg startup.txt(将配置文件保存为txt文件)<jyzx-px-zhongxin>tftp 172."16."8.91 put flash:/startup.cfgFile will be transferred in binary modeSending file to remote TFTP server. Please wait... \TFTP:2365 bytes sent in 0 second(s).File uploaded successfully.<jyzx-px-zhongxin>tftp172."16."8.91 put flash:/startup.cfg10."10."40."177."txtFile will be transferred in binary modeSending file to remote TFTP server. Please wait... \ TFTP:2365 bytes sent in 0 second(s).File uploaded successfully.5)小结过程在特权状态下配置ACL和Tftp-server信息acl number 2000rule permit source172."16."8.91 0quittftp-server acl 2000save在用户视图下备份配置tftp172."16."8.91 put flash:/startup.cfg10."10."40."177."txt19."关闭实时信息-undo info-center enable[jyzx-bg-4-x]undo info-center enable% Information center is disabled20."21."问题1：无法用system-view命令进入特权模式问题2：无法配置VLAN的IP地址原因：因为local-user中用户认证属性设置不对，level 3必须设置。
H3C-S5500基本配置思路及实用命令
H3C S5500基本配置思路及实用命令1.总体配置思路：1)添加VLAN1，并将相应端口添加到该VLAN。
(在VLAN状态下才可一次将多个端口加入相应VLAN,interface e 1/0/1 to e 1/0/24)2)添加VLAN2，并将其置为管理VLAN(在#状态下management-vlan 2)，才可设置其VLAN的IP地址。
3)添加静态路由。
4)配置端口TRUNK模式。
5)配置远程登录VTY认证。
6)配置本地用户。
2.进入特权模式System View<H3C> System ViewSystem View: return to User View with Ctrl+Z.[H3C]dis[H3C]display cur3.配置交换机主机名sysnamesysname H3C4.添加VLANvlan 1或在此状态下直接将相应端口加入该VLAN (否则只能一个口一个口的添加)Interface e 1/0/1 to e 1/0/245.配置管理VLAN-- management-vlanmanagement-vlan 26.给管理VLAN添加IP地址interface Vlan-interface1ip address 10.10.40.176 255.255.255.07.添加端口到VLAN：port access vlan 1interface GigabitEthernet1/0/2port access vlan 18.远程登录配置及3A认证模式user-interface vty 0 4authentication-mode scheme9.配置3A认证本地用户及属性local-user testpassword simple testpwdauthorization-attribute level 3service-type telnet可能的配置local-user testpassword simple testservice-type telnetlevel 310.将端口配置为Trunk口interface GigabitEthernet1/0/20port link-type trunkport trunk permit vlan all11.添加静态路由ip route-static 0.0.0.0 0.0.0.0 10.10.40.112.查看路由表display ip routing-table[H3C]display ip routing-tableRouting Tables: PublicDestinations : 7 Routes : 7Destination/Mask Proto Pre Cost NextHop Interface0.0.0.0/0 Static 60 0 10.10.40.1 Vlan210.10.40.0/24 Direct 0 0 10.10.40.180Vlan210.10.40.180/32 Direct 0 0 127.0.0.1 InLoop0127.0.0.0/8 Direct 0 0 127.0.0.1 InLoop0127.0.0.1/32 Direct 0 0 127.0.0.1 InLoop0192.168.76.0/24 Direct 0 0 192.168.76.3Vlan76192.168.76.3/32 Direct 0 0 127.0.0.1 InLoop013.显示当前配置display current-configuration[H3C]display current-configuration14.查看端口及VLAN的up/down状态display brief interface[H3C]display brief interfaceThe brief information of interface(s) under route mode:Interface Link Protocol-link Protocol type Main IPNULL0 UP UP(spoofing) NULL --Vlan1 UP UP ETHERNET 192.168.76.3Vlan2 UP UP ETHERNET 10.10.40.180The brief information of interface(s) under bridge mode:Interface Link Speed Duplex Link-typePVIDGE1/0/1 UP 1G(a) full(a) access1GE1/0/2 DOWN auto auto access1GE1/0/3 DOWN auto auto access1GE1/0/9 DOWN auto auto access1GE1/0/10 DOWN auto auto access1display brief interface GigabitEthernet 1/0/1[H3C]display brief interface GigabitEthernet 1/0/1The brief information of interface(s) under bridge mode:Interface Link Speed Duplex Link-typePVIDGE1/0/1 UP 1G(a) full(a) access1display brief interface Vlan-interface 1[H3C]display brief interface Vlan-interface 1The brief information of interface(s) under route mode:Interface Link Protocol-link Protocol type Main IPVlan1 UP UP ETHERNET 192.168.76.315.查看MAC地址缓存表display mac-address[H3C]display mac-addressMAC ADDR VLAN ID STATE PORT INDEX AGING TIME(s)0000-e7a7-2374 1 Learned GigabitEthernet1/0/19 AGING0000-e8f1-6952 1 Learned GigabitEthernet1/0/19 AGING0001-6c41-9cee 1 Learned GigabitEthernet1/0/19 AGING000c-2919-0d6c 1 Learned GigabitEthernet1/0/19 AGING000c-2961-d8ea 1 Learned GigabitEthernet1/0/19 AGING16.查看某一端口的MAC地址缓存表display mac-address interface GigabitEthernet 1/0/1[H3C]display mac-address interface GigabitEthernet 1/0/1MAC ADDR VLAN ID STATE PORT INDEX AGING TIME(s)0016-3642-e888 1 Learned GigabitEthernet1/0/1 AGING0016-eca2-d69d 1 Learned GigabitEthernet1/0/1AGING001c-25d8-77b6 1 Learned GigabitEthernet1/0/1 AGING0024-1d6e-6fbe 1 Learned GigabitEthernet1/0/1 AGING17.查看ARP缓存表display arp[H3C]display arpType: S-Static D-DynamicIP Address MAC Address VLAN ID Interface Aging Type192.168.76.56 0016-eca2-d69d 1 GE1/0/1 20D192.168.76.131 0016-3642-e888 1 GE1/0/1 19D192.168.76.171 0024-1d6e-6fbe 1 GE1/0/1 13D10.10.40.1 0018-742d-4fc0 2 GE1/0/19 14D192.168.76.1 0018-742d-4fc0 1 GE1/0/19 10D18.Tftp备份配置1)查看配置文件名及所在文件夹-dir配置文件名可能为startup.cfg或config.cfg配置文件可能在flash:/或unit1>flash:/目录下<jyzx-px-zhongxin>dir flash:/Directory of flash:/0 -rw- 8221183 Aug 11 2010 16:27:52s5500tpsi-cmw520-r2202p11.bin1 -rw- 2365 Apr 26 2000 12:13:58 startup.cfg(配置文件名)31496 KB total (23460 KB free)<jyzx-bg-3-d>dirDirectory of unit1>flash:/1 -rw- 3146 Jan 01 2004 00:00:00 config.def2 (*) -rw- 3711222 Mar 25 2011 16:51:52s31si_e-cmw310-r2211p07.bin3 (*) -rw- 886025 Jan 01 2004 00:00:00h3c-http3.1.9-0019.web4 (*) -rw- 2834 Apr 03 2000 01:20:33 config.cfg(配置文件名)7239 KB total (2739 KB free)(*) -with main attribute (b) -with backup attribute(*b) -with both main and backup attribute<jyzx-bg-4-x>tftp 172.16.8.91 put unit1>flash:/config.cfg 10.10.40.185.txtFile will be transferred in binary mode.Sending file to remote tftp server. Please wait... |TFTP: 2979 bytes sent in 0 second(s).File uploaded successfully.<jyzx-bg-4-x>dirDirectory of unit1>flash:/1 -rw- 3146 Jan 01 2004 00:00:00 config.def2 (*) -rw- 3711222 Mar 25 2011 16:51:52 s31si_e-cmw310-r2211p07.bin3 (*) -rw- 886025 Jan 01 2004 00:00:00 h3c-http3.1.9-0019.web4 (*) -rw- 2979 Apr 02 2000 07:17:02 config.cfg7239 KB total (2739 KB free)(*) -with main attribute (b) -with backup attribute(*b) -with both main and backup attribute2)配置可以使用tftp的ACLacl number 2000rule permit source 172.16.8.91 0[jyzx-px-zhongxin]acl number 2000[jyzx-px-zhongxin-acl-basic-2000]rule permit source 172.16.8.91 ?0 Wildcard bits : 0.0.0.0 ( a host )X.X.X.X Wildcard of source[jyzx-px-zhongxin-acl-basic-2000]rule permit source 172.16.8.91 03)配置tftp服务器- tftp-server acl 2000tftp-server acl 2000[jyzx-px-zhongxin]tftp-server acl 2000The ACL number does not exist or contains no rule. Continue? [Y/N]:y(如果还没有配置ACL,则会有此提示)[jyzx-px-zhongxin]tftp client source ip 172.16.8.914)备份配置文件到tftp软件所在目录下(在用户视图下,即“>”状态下)tftp 172.16.8.91 put flash:/startup.cfg (无目标文件名则表示与源文件名同名)tftp 172.16.8.91 put flash:/startup.cfg startup.txt(将配置文件保存为txt文件)<jyzx-px-zhongxin>tftp 172.16.8.91 put flash:/startup.cfgFile will be transferred in binary modeSending file to remote TFTP server. Please wait... \TFTP: 2365 bytes sent in 0 second(s).File uploaded successfully.<jyzx-px-zhongxin>tftp 172.16.8.91 put flash:/startup.cfg 10.10.40.177.txtFile will be transferred in binary modeSending file to remote TFTP server. Please wait... \TFTP: 2365 bytes sent in 0 second(s).File uploaded successfully.5)小结过程在特权状态下配置ACL和Tftp-server信息acl number 2000rule permit source 172.16.8.91 0quittftp-server acl 2000save在用户视图下备份配置tftp 172.16.8.91 put flash:/startup.cfg 10.10.40.177.txt19.关闭实时信息- undo info-center enable[jyzx-bg-4-x]undo info-center enable% Information center is disabled20.问题1：无法用system-view命令进入特权模式原因：因为local-user中用户认证属性设置不对，level 3必须设置。
H3C S5500配制命令
1：配制系统名Sysname + 名字2：进入接口interface GigabitEthernet1/0/23：配置接口IP地址作用：给接口一个网络上唯一的区分符Interface vlan 1Ip address 168.10.2.1 255.255.255.04：查看交换机信息显示版本------display version显示当前配置信息---------display current显示NVRAM的配置-------display saved-config显示接口信息---------display interface显示路由信息-------display ip routing-table显示启动引导文件------display boot-loader显示系统时间-------------------display clock修改系统时间-------------------clock datetime 10:20:25 月/日/年查看设备版本及运行时间-------------------display version查看vlan接口相关信息----------------------------display ip interface vlan-interface 20 5：VLAN配制创建VLAN---------vlan 10(1-4094)删除VLAN--------undo vlan 10(1-4094)在VLAN中增加端口------port Ethernet 1/0/1在VLAN中删除端口--------undo port Ethernet 1/0/1将端口加入VLAN----------port access vlan 10(1-4094)将端口脱离VLAN-----------undo port access vlan 10(1-4094)显示VLAN信息---------------display vlan 10（1-4094）6：Tunk配制定义端口属性为Trunk--------port link-type trunk删除端口Trunk属性-----------undo port link-type定义端口可以传输的VLAN--------port trunk permit vlan 10在VLAN中删除端口---------------undo port trunk permit vlan 107：Link Aggregation作用：将几条物理链路聚合在一起，当作一条逻辑链路来使用，分为静态聚合和动态聚合。
H3C S5500三层交换机划分Vlan与H3C路由组网
H3C S5500三层交换机划分Vlan与H3C路由组网基本属性：vlan特性：三层互通，两层隔离。
三层交换机不同vlan之间默认是互通的，两次交换机不同vlan是隔离的。
vlan IP：就是定义一个vlan下所有机器的网关地址，该vlan下的机器网关必须是这个IP。
接口：就是交换机后面可以插网线的端口，可以设置为Access、Trunk、Hybrid等.注意点：交换机与相关设备（路由、交换机）相连时，建议将接口设置为Trunk口，并且允许相关vlan 通过。
交换机下行连接电脑终端或服务器终端建议将接口设置为Access接口。
定义vlan时，尽量使用24的掩码（255.255.255.0）进行划分，如果存在包含关系vlan之间互连就会有问题，所以尽量不适用大网段。
设置DHCP自动划分IP示例：组网图：1）配置DHCP服务#启用DHCP服务。
<H3C> system-view[H3C] dhcp enable2）配置端口所属VLAN和对应VLAN接口的IP地址，IP地址即是对应VLAN的网关地址[H3C]vlan 5[H3C-vlan5]port GigabitEthernet 1/0/5[H3C-vlan5]quit[H3C]vlan 6[H3C-vlan6]port GigabitEthernet 1/0/6[H3C-vlan6]quit[H3C]vlan 7[H3C-vlan7]port GigabitEthernet 1/0/7[H3C-vlan7]quit[H3C]interface vlan 5[H3C-Vlan-interface5]ip address 192.168.5.254 255.255.255.0[H3C-Vlan-interface5]quit[H3C]interface vlan 6[H3C-Vlan-interface6]ip address 192.168.6.254 255.255.255.0[H3C-Vlan-interface6]quit[H3C]interface vlan 7[H3C-Vlan-interface7]ip address 192.168.7.254 255.255.255.0[H3C-Vlan-interface7]quit3）配置不参与自动分配的IP地址（DNS服务器等，此步为选配）[H3C] dhcp server forbidden-ip 192.168.5.100[H3C] dhcp server forbidden-ip 192.168.6.100[H3C] dhcp server forbidden-ip 192.168.7.1004）配置DHCP地址池5，用来为192.168.5.0/24网段内的客户端分配IP地址。
H3C交换机划分vlan及配置组播
quit
2、限制部分端口加入该组播组。
在超级终端中输入：
//限制端口12加入该组播组
acl number 3001
rule 0 deny ip
quit
interface GigabitEthernet1/0/12
igmp-snooping group-policy 3001 vlan 10
quit
可以通过displaycurrent-configuration来查看当前配置
H3C交换机划分VLAN及配置组播：
一、划分VLAN
1、通过超级终端连接交换机consol口，波特率9600.2、在超级终端中输入:
sys
vlan 10 //划分vlan10
portg1/0/1 to g1/0/20//分配端口1-20
vlan20 //划分vlan20
portg1/0/21 to g1/0/24//分配端口21-24
quit
至此划分vlan完成，其中端口1-20属于vlan10,端口21-24属于vlan20.
可以通过输入：display vlan 10查看vlan10下的端口
二、配置组播
1、开启vlan组播功能。
在超级终端中输入：
sys
igmp-snooping
quit
vlan 10
igmp-snooping enable//开启igmp-snooping功能
H3C交换机配置命令
H3C交换机配置命令关于H3C交换机配置命令大全H3C交换机从核心骨干到边缘接入，10多个系列上百款产品，全部通过中国信息产业部、Tolly Group、MetroEthernet论坛以及IPv6 Ready等权威部门的测]试和认证，下面YJBYS店铺为大家整理了关于H3C交换机配置命令大全，希望对你有所帮助。
一.用户配置:system-view[H3C]super password H3C 设置用户分级密码[H3C]undo super password 删除用户分级密码[H3C]localuser bigheap 123456 1 Web网管用户设置,1(缺省)为管理级用户,缺省admin,admin[H3C]undo localuser bigheap 删除Web网管用户[H3C]user-interface aux 0 只支持0[H3C-Aux]idle-timeout 2 50 设置超时为2分50秒,若为0则表示不超时,默认为5分钟[H3C-Aux]undo idle-timeout 恢复默认值[H3C]user-interface vty 0 只支持0和1[H3C-vty]idle-timeout 2 50 设置超时为2分50秒,若为0则表示不超时,默认为5分钟[H3C-vty]undo idle-timeout 恢复默认值[H3C-vty]set authentication password 123456 设置telnet密码,必须设置[H3C-vty]undo set authentication password 取消密码[H3C]display users 显示用户[H3C]display user-interface 显示用户界面状态二.系统IP配置:[H3C]vlan 20[H3C]management-vlan 20[H3C]interface vlan-interface 20 创建并进入管理VLAN[H3C]undo interface vlan-interface 20 删除管理VLAN接口[H3C-Vlan-interface20]ip address 192.168.1.2 255.255.255.0 配置管理VLAN接口静态IP地址(缺省为192.168.0.234) [H3C-Vlan-interface20]undo ip address 删除IP地址[H3C-Vlan-interface20]ip gateway 192.168.1.1 指定缺省网关(默认无网关地址)[H3C-Vlan-interface20]undo ip gateway[H3C-Vlan-interface20]shutdown 关闭接口[H3C-Vlan-interface20]undo shutdown 开启[H3C]display ip 显示管理VLAN接口IP的相关信息[H3C]display interface vlan-interface 20 查看管理VLAN的接口信息debugging ip 开启IP调试功能undo debugging ip三.DHCP客户端配置:[H3C-Vlan-interface20]ip address dhcp-alloc 管理VLAN接口通过DHCP方式获取IP地址[H3C-Vlan-interface20]undo ip address dhcp-alloc 取消[H3C]display dhcp 显示DHCP客户信息debugging dhcp-alloc 开启DHCP调试功能undo debugging dhcp-alloc四.端口配置:[H3C]interface Ethernet0/3[H3C-Ethernet0/3]shutdown[H3C-Ethernet0/3]speed 100 速率,可为10,100,1000和auto(缺省)[H3C-Ethernet0/3]duplex full 双工,可为half,full和auto(缺省) 光口和汇聚后不能配置[H3C-Ethernet0/3]flow-control 开启流控,默认为关闭[H3C-Ethernet0/3]broadcast-suppression 20 设置抑制广播百分比为20%,可取5,10,20,100,缺省为100,同时组播和未知单播也受此影响[H3C-Ethernet0/3]loopback internal 内环测试[H3C-Ethernet0/3]loopback external 外环测试,需插接自环头,必须为全双工或者自协商模式[H3C-Ethernet0/3]port link-type trunk 设置链路的类型为trunk,可为access(缺省),trunk[H3C-Ethernet0/3]port trunk pvid vlan 20 设置20为该trunk 的缺省VLAN,默认为1(trunk线路两端的PVID必须一致)[H3C-Ethernet0/3]port access vlan 20 将当前access端口加入指定的VLAN[H3C-Ethernet0/3]port trunk permit vlan all 允许所有的VLAN 通过当前的trunk端口,可多次使用该命令[H3C-Ethernet0/3]mdi auto 设置以太端口为自动监测,normal(缺省)为直通线,across为交叉线[H3C]link-aggregation Ethernet 0/1 to Ethernet 0/4 将1-4口加入汇聚组,1为主端口,两端需要同时配置,设置了端口镜像以及端口隔离的端口无法汇聚[H3C]undo link-aggregation Ethernet 0/1 删除该汇聚组[H3C]link-aggregation mode egress 配置端口汇聚模式为根据目的MAC地址进行负荷分担,可选为ingress,egress和both,缺省为both[H3C]monitor-port Ethernet 0/2 将该端口设置为镜像端口,必须先设置镜像端口,删除时必须先删除被镜像端口,而且它们不能同在一个端口,该端口不能在汇聚组中,设置新镜像端口时,新取代旧,被镜像不变[H3C]mirroring-port Ethernet 0/3 to Ethernet 0/4 both 将端口3和4设置为被镜像端口,both为同时监控接收和发送的报文,inbound表示仅监控接收的报文,outbound表示仅监控发送的报文[H3C]display mirror[H3C]display interface Ethernet 0/3reset counters 清除所有端口的统计信息[H3C]display link-aggregation Ethernet 0/3 显示端口汇聚信息[H3C-Ethernet0/3]virtual-cable-test 诊断该端口的电路状况五.VLAN配置:[H3C]vlan 2[H3C]undo vlan all 删除除缺省VLAN外的所有VLAN,缺省VLAN不能被删除[H3C-vlan2]port Ethernet 0/4 to Ethernet 0/7 将4到7号端口加入到VLAN2中,此命令只能用来加access端口,不能用来增加trunk 或者hybrid端口[H3C-vlan2]port-isolate enable 打开VLAN内端口隔离特性,不能二层转发,默认不启用该功能[H3C-Ethernet0/4]port-isolate uplink-port vlan 2 设置4为VLAN2的隔离上行端口,用于转发二层数据,只能配置一个上行端口,若为trunk,则建议允许所有VLAN通过,隔离不能与汇聚同时配置[H3C]display vlan all 显示所有VLAN的详细信息S1550E支持基于端口的VLAN,通过创建不同的user-group来实现,一个端口可以属于多个user-group,不属于同一个user-group的端口不能互相通信,最多支持50个user-group[H3C]user-group 20 创建user-group 20,默认只存在user-group 1[H3C-UserGroup20]port Ethernet 0/4 to Ethernet 0/7 将4到7号端口加入到VLAN20中,初始时都属于user-group 1中[H3C]display user-group 20 显示user-group 20的相关信息六.集群配置:S2100只能作为成员交换机加入集群中,加入后系统名改为"集群名_成员编号.原系统名"的格式.即插即用功能通过两个功能实现: 集群管理协议MAC组播地址协商和管理VLAN协商[H3C]cluster enable 启用群集功能,缺省为启用[H3C]cluster 进入群集视图[H3C-cluster]administrator-address H-H-H name switch H-H-H为命令交换机的MAC,加入switch集群[switch_1.H3C-cluster]undo administrator-address 退出集群[H3C]display cluster 显示集群信息[H3C]management-vlan 2 集群报文只能在管理VLAN中转发,同一集群需在同一个管理VLAN中,需在建立集群之前指定管理VLAN debugging cluster下载文档。
S5500简单Vlan配置
BRIDGE ，网桥，是一个网络设备或软件，用于两个或多个网络之间的互连，对帧进行转发。
与路由器的区别在于它工作于数据链路层。
进入系统视图<h3c>sys[h3c]退出系统视图[h3c]quit或Ctrl+Z<h3c>查看当前设置[h3c]或<h3c>dis cur创建Vlan，指定端口和IP地址：[h3c]Vlan3[h3c-vlan3] port GigabitEthernet 1/0/X[h3c-vlan3]quit[h3c]int vlan 3[H3C-Vlan-interface3]ip add X.X.X.X X.X.X.X为端口指定工作模式，并允许指定Vlan通过：恢复端口模式为缺省undo port link-mode[h3c]interface e1/0/1[h3c-Ethernet1/0/1]port link-type trunk[h3c-Ethernet1/0/1]port trunk permit vlan all作互访策略[H3C-]acl number 3000 创建策略名称[H3C-acl-adv-3000]rule deny ip source 192.168.0.00.0.255.255 destination 192.168.0.0 0.0.255.255禁止源ip地址192.168.0.00.0.255.255访问192.168.0.00.0.255.255。
此命令只对不同网段的ip进行访问，不会影响到同网段。
[H3C-acl-adv-3000]rule permit ip source 192.168.0.00.0.255.255 destination 172.168.0.0 0.0.255.255允许源IP地址192.168.0.00.0.255.255访问172.168.0.0 0.0.255.255应用到端口：应用到端口和Vlan的区别在于，通过策略端口下方的数据都受此策略影响，应用Vlan只针对Vlan网段生效[H3C-]int e 1/0/1[H3C-]packet-filter 3000 inbound应用到VLAN[H3C-]Inter vlan 2[H3C-]packet-filter 3000 inbounds5500交换机vlan配置Sys创建vlan和配置vlan地址[h3c]Vlan3[h3c-vlan3] port GigabitEthernet 1/0/X[h3c-vlan3]quit[h3c]int vlan 3[H3C-Vlan-interface3]ip add X.X.X.X X.X.X.X配置vlan间互通[h3c]interface GigabitEthernet 1/0/x[h3c- GigabitEthernet 1/0/X]port link-type access[h3c- GigabitEthernet 1/0/X]port access vlan 3这种交换机,不是家用的,没有reset这种恢复的方法.你需要找条console线,连接到超级终端,进入交换机, 然后.ctr+B,清除密码... 然后再重启, 然后再重新设置, 最好保存. 就行了.以下是华为S2000端口操作的常用命令:interface interface-name 进入以太网端口视图shutdown / undo shutdown 关闭或打开以太网端口description text / undo description 设置以太网端口描述/删除描述duplex { auto | full | half } 设置以太网端口状态undo duplex 恢复以太网端口的双工状态为缺省值speed { 10 | 100 | auto } 设置百兆以太网口速率speed { 10 | 100 | 1000 | auto }设置千兆网的速率undo speed 恢复以太网端口为缺省mdi { across | auto | normal } 设置以太网端口连接的网线类型,其中across为交叉线。
h3c交换机vlan配置命令
h3c交换机vlan配置命令h3c交换机vlan配置命令H3C每年将销售额的15%以上用于研发投入，在中国的北京、杭州和深圳设有研发机构，在北京和杭州设有可靠性试验室以及产品鉴定测试中心。
下面是店铺整理的关于h3c交换机vlan配置命令，希望大家认真阅读!1、配置文件相关命令[Quidway]display current-configuration ;显示当前生效的配置[Quidway]display saved-configuration ;显示flash中配置文件，即下次上电启动时所用的配置文件reset saved-configuration ;檫除旧的配置文件reboot ;交换机重启display version ;显示系统版本信息2、基本配置[Quidway]super password ;修改特权用户密码[Quidway]sysname ;交换机命名[Quidway]interface ethernet 0/1 ;进入接口视图[Quidway]interface vlan x ;进入接口视图[Quidway-Vlan-interfacex]ip address 10.65.1.1 255.255.0.0 ;配置VLAN的IP地址[Quidway]ip route-static 0.0.0.0 0.0.0.0 10.65.1.2 ;静态路由=网关3、telnet配置[Quidway]user-interface vty 0 4 ;进入虚拟终端[S3026-ui-vty0-4]authentication-mode password ;设置口令模式[S3026-ui-vty0-4]set authentication-mode password simple 222 ;设置口令[S3026-ui-vty0-4]user privilege level 3 ;用户级别4、端口配置[Quidway-Ethernet0/1]duplex {half|full|auto} ;配置端口工作状态[Quidway-Ethernet0/1]speed {10|100|auto} ;配置端口工作速率[Quidway-Ethernet0/1]flow-control ;配置端口流控[Quidway-Ethernet0/1]mdi {across|auto|normal} ;配置端口平接扭接[Quidway-Ethernet0/1]port link-type {trunk|access|hybrid} ;设置端口工作模式[Quidway-Ethernet0/1]undo shutdown ;激活端口[Quidway-Ethernet0/2]quit ;退出系统视图5、链路聚合配置[DeviceA] link-aggregation group 1 mode manual ;创建手工聚合组1[DeviceA] interface ethernet 1/0/1 ;将以太网端口Ethernet1/0/1加入聚合组1[DeviceA-Ethernet1/0/1] port link-aggregation group 1[DeviceA-Ethernet1/0/1] interface ethernet 1/0/2 ;将以太网端口Ethernet1/0/1加入聚合组1[DeviceA-Ethernet1/0/2] port link-aggregation group 1[DeviceA] link-aggregation group 1 service-type tunnel # 在手工聚合组的基础上创建Tunnel业务环回组。
H3C S5500-SI 02-系统基本配置命令
<Sysname> clo1/2005
# 设置设备的系统时间为 2007 年 1 月 1 日零点 6 分。
<Sysname> clock datetime 0:6 2007/1/1
描述clocksummertimeoneoff命令用来设置从起始日期的起始时间到结束日期的结束时间这个时间段内采用夏令时制夏令时间要比设备的当前时间增加addtime
目录
1 系统基本配置命令.............................................................................................................................. 1-1 1.1 系统基本配置命令 ............................................................................................................................. 1-1 1.1.1 clock datetime......................................................................................................................... 1-1 1.1.2 clock summer-time one-off .........................................................................................
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
<Sysname> system-view [Sysname] multicast-vlan 100 [Sysname-mvlan-100] port gigabitethernet1/0/1 to gigabitethernet1/0/5
1.1.4 port multicast-vlan
【命令】 port multicast-vlan vlan-id undo port multicast-vlan
i
1 组播 VLAN 配置命令
1.1 组播 VLAN 配置命令
1.1.1 display multicast-vlan
【命令】 display multicast-vlan [ vlan-id ]
【视图】 任意视图
【缺省级别】 1：监控级
【参数】 vlan-id：查看指定组播 VLAN 的信息，取值范围为 1～4094。如果不指定该参数，将 ........................................................................................................................... 1-1 1.1 组播VLAN配置命令 ........................................................................................................................... 1-1 1.1.1 display multicast-vlan ............................................................................................................. 1-1 1.1.2 multicast-vlan.......................................................................................................................... 1-2 1.1.3 port (Multicast-VLAN view)..................................................................................................... 1-2 1.1.4 port multicast-vlan .................................................................................................................. 1-3 1.1.5 subvlan (Multicast-VLAN view)............................................................................................... 1-4
【视图】 以太网端口视图/二层聚合端口视图/端口组视图
【缺省级别】 2：系统级
【参数】 vlan-id：指定端口所属组播 VLAN 的编号，取值范围为 1～4094。
【描述】 port multicast-vlan 命令用来指定端口所属的组播 VLAN。undo port multicast-vlan 命令用来恢 复缺省情况。 缺省情况下，端口不属于任何组播 VLAN。 需要注意的是，一个端口只能属于一个组播 VLAN。
【举例】 # 在 VLAN 100 内使能 IGMP Snooping，将其配置为组播 VLAN，并进入组播 VLAN 视图。
<Sysname> system-view [Sysname] igmp-snooping [Sysname-igmp-snooping] quit [Sysname] vlan 100 [Sysname-vlan100] igmp-snooping enable [Sysname-vlan100] quit [Sysname] multicast-vlan 100 [Sysname-mvlan-100]
表1-1 display multicast-vlan 命令显示信息描述表 字段
描述
Total 1 multicast-vlan(s) Multicast vlan subvlan list port list
组播 VLAN 的总数 组播 VLAN 组播 VLAN 的子 VLAN 列表 组播 VLAN 的端口列表
1.1.3 port (Multicast-VLAN view)
【命令】 port interface-list undo port { all | interface-list }
【视图】 组播 VLAN 视图
1-2
【缺省级别】 2：系统级
【参数】 interface-list：端口列表，表示一个或多个端口。表示方式为 interface-list = { interface-type interface-number [ to interface-type interface-number ] }。其中，interface-type 为端口类型， interface-number 为端口编号。 all：删除当前组播 VLAN 内的所有端口。
【举例】 # 配置 VLAN 10 到 VLAN 15 为组播 VLAN 100 的子 VLAN。
<Sysname> system-view [Sysname] multicast-vlan 100 [Sysname-mvlan-100] subvlan 10 to 15
1-4
【描述】 subvlan 命令用来向组播 VLAN 内添加子 VLAN。undo subvlan 命令用来删除组播 VLAN 内的子 VLAN。 缺省情况下，组播 VLAN 内没有子 VLAN。 需要注意的是： z 要添加到组播 VLAN 内的子 VLAN 必须存在，且不能是组播 VLAN 或其它组播 VLAN 的子 VLAN。 z 组播 VLAN 内子 VLAN 的总数不得超过 63 个。
1-1
1.1.2 multicast-vlan
【命令】 multicast-vlan vlan-id undo multicast-vlan { all | vlan-id }
【视图】 系统视图
【缺省级别】 2：系统级
【参数】 vlan-id：指定 VLAN 的编号，取值范围为 1～4094。 all：删除所有组播 VLAN。
1-3
【举例】 # 配置端口 GigabitEthernet1/0/1 属于组播 VLAN 100。
<Sysname> system-view [Sysname] interface gigabitethernet1/0/1 [Sysname-GigabitEthernet1/0/1] port multicast-vlan 100
【描述】 port 命令用来向组播 VLAN 内添加端口。undo port 命令用来删除组播 VLAN 内的端口。 缺省情况下，组播 VLAN 内没有端口。 需要注意的是： z 一个端口只能属于一个组播 VLAN。 z 只允许将以太网端口或二层聚合端口类型的用户端口配置为组播 VLAN 的端口。
【举例】 # 将端口 GigabitEthernet1/0/1 到 GigabitEthernet1/0/5 添加到组播 VLAN 100 内。
1.1.5 subvlan (Multicast-VLAN view)
【命令】 subvlan vlan-list undo subvlan { all | vlan-list }
【视图】 组播 VLAN 视图
【缺省级别】 2：系统级
【参数】 vlan-list：指定子 VLAN 列表， 表 示多个子 VLAN。 其表 示方式为 vlan-list = { vlan-id [ to vlan-id ] }&<1-10>，其中，vlan-id 为指定子 VLAN 的编号，取值范围为 1～4094。&<1-10>表示前 面的参数最多可以输入 10 次。 all：删除当前组播 VLAN 内的所有子 VLAN。
【描述】 display multicast-vlan 命令用来查看组播 VLAN 的信息。
【举例】 # 查看所有组播 VLAN 的信息。
<Sysname> display multicast-vlan Total 1 multicast-vlan(s)
Multicast vlan 100 subvlan list: vlan 2 4-6 port list: no port
