内径百分表的使用及保养

三、内径百分表的使用和 注意事项（主要介绍带中 心定位的内径百分表）
1、装夹百分表和测头 a、先把百分表的装夹套筒擦干净， 然后细心地装进表架的弹性卡 头中，并使表的指针转过一圈 左右后用锁母紧固住弹性卡头， 将百分表锁住。旋紧卡头螺母 时，不要用力过大过猛，以防 把百分表套筒夹变形。
B、根据被测量孔的直径大小， 选用一个相应尺寸的可换测 头并将其安装在表架上，并 尽量使活动测头在活动范围 内的中间位置，这样产生的 误差最小。

培训教材

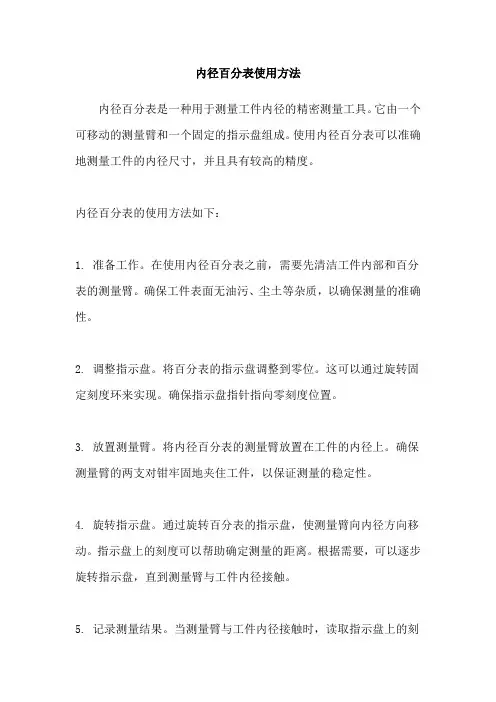

内径百分表的操作程序
一、作业步骤 （1）准备工作 • 装夹百分表
• 安装测头（选择相适应孔径大 小的可换测头） • 擦净测头、量规、校对“0”位。 • 擦净被测工件表面。
（2）操作步骤 将测头放入被测孔内。 手握上端手柄，摆动手柄几， 找出最大读数值，即“拐点” （一定要保证表头轴线与工 件轴线重合）。



测量时要经常校对“0”位。 安装测头时一定要用搬子紧固。 装卸百分表时，要先松开表架 上的夹紧手柄。 定期进行检测，确保在有效期 内使用，确保精度。
• 原理：活动测量头的移动，
使杠杆回转，通过传动杆推 动百分表的测量杆，使百分 表指针回转来达到测量效果， 实际就是一个通过杠杆改变 测量方向（90º ）的百分表。
• 内径百分表的规格有1018mm、18-35mm、3550mm、50-100mm、100160mm、160-250mm等几 种。
• 测量前，应根据被测孔径的大 小，用千分尺或其它量具将其 调整好才能使用。


装可换测头时，根据孔的直径 大小选取一个相应的尺寸测头， 并尽量使活动测头在活动范围 内的中间位置，这样产生的误 差最小。 测量时，要轻拿轻放，以防破 坏调整好的尺寸。
在测量过程中经常校对“0”
位，不要用力过大和过快的 按下活动测头。 不能在机床还在转动时就去 测量工件，以防测量人员发 生危险和损坏量具，要待被 测工件处于静态后进行。
• 严防水、油和灰尘进入表内， 不得在水、油和其它液体中 浸泡，如发现有水、油等进 行表中，应交品质部人员进 行清洗。 • 不要随意拆开百分表的后盖 及表架头。
不允许和其它工具、刀具、工件 放置在一起，不要敲打任何部位， 以免受到损害。 发现有故障或示值不准确，及时 报告，交品质部人员处理。
培训配合事项
请保持课堂安静 请将手机调整为振动模式，如 需接听电话，请走出课堂接听。
谢谢合作！

培训教材

内径百分表的使用及保养
一、内径百分表的用途
内径百分表用于相对法测 量孔径及其几何形状误差， 又被称为内径表。

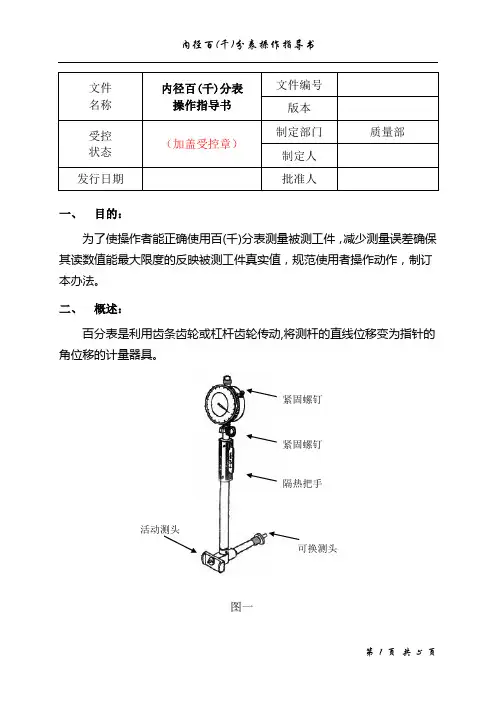

二、内径百分表的结构和相关参数 • 内径百分表由表头（百分表）和表 架两部分组成。根据结构不同，又 可分为带定位中心支架和不带定位 中心支架（涨簧式）两种，前一种 用得多。由活动测头、可换测头、 表架头、表架套杆、传动杆、测力 弹簧百分表、杠杆、定位装置、定 位弹簧组成。
• 测量完毕，要把百分表、可换 测头取下擦净，并在测头上涂 好防锈油放入盒内，保管在干 燥的地方。 • 如发现不准确，及时送相关部 门进行校检。
培训教材
内径百分表的使用规范
• 文明操作，使用后应将百分表 可换测头取下擦净，并在测头 上涂好防锈油放入工具盒内， 保管在干燥的地方。
• 各工作部位不能加任何润滑油， 以免影响各工作部位的相互作用 和灵敏度，以致示值失准。 • 装百分表时，应将测杆压缩 0.3mm以上的量程，不允许硬 性地插入或拔出百分表。
培训教材
内径百分表的维护保养
使用百分表测量时，要轻拿轻 放，以防破坏调整好的尺寸， 在测量过程中经常校对“0”位。 测量时不要用力过大或过快地 按下活动测头，不要使活动测 头受到剧烈振动。 装卸时百分表时，不允许硬性 地插入或拔出。


不允许和其它工具、刀具、工 件放置在一起，以免受到伤害， 不要敲打任何部位。 不允许测量正在旋转的工件和 放在机床上。 严防水、油和灰尘进入表内， 不准浸在冷却液或其它液体中， 不要随意拆开表的后盖及表架 头。
2、校对“0”位的方法 校对前将测头、量规等擦拭干净， 然后手按动几次活动测头，检查 百分表的灵敏度和稳定性，当符 合要求时，开始校对“0”位，用标 准环或量规或千分尺调整尺寸后， 将活动测头压下先放入，再放入 可换测头，摆动手柄几次，找出 指针的“拐点”，即指针最小值 处。
百度文库
转动百分表刻度盘，使零线与指
针的“拐点”相重合。再摆动几 次，检查零位是否稳定，如果每 次均在“0”位线拐回来，则说明 “0”位已经对准，对校对好“0” 位的内径百分表，在使用中不得 松动锁母，以防“0”位发生变化， 而造成附加误差。
3、测量使用方法 • 用内径百分表测量孔径的操作方法与 校对“0”位过程基本相同，被测量工 件表面一定要清洁无污垢，被测尺寸 等于调整尺寸与百分表的指示值的代 数和。读数时，如果指针正好指在零 位，说明被测孔与标准尺寸相等；若 指针按顺时针方向离开零位，表示被 测孔位小于标准尺寸；若指针按逆时 针方向离开零位时，表示被测孔径大 于标准尺寸。
读出显示数据（被测尺寸等于 调整尺寸与百分表指示值的代 数和）。 用完后将内径百分表放入工具 盒内或指定位置（将固定测头 涂上防锈油）。
二、注意事项 非相关工作人员不得使用。 不得使灰尘、油污、铁屑等进 入表架内。 测量时不得使活动测头受到剧 烈震动，在接触活动测头时要 小心，不要用力太大。
