内径百分表

内径百分表是内量杠杆式测量架和百分表的组合，如图所示。用以测量或检验零件的内孔、深孔直径及其形状精度。

内径百分表测量架的内部结构，由图可见。在三通管3的一端装着活动测量头1,另一端装着可换测量头2，垂直管口一端，通过连杆4装有百分表5。活动测头1的移动，使传动杠杆7回转，通过活动杆6，推动百分表的测量杆，使百分表指针产生回转。由于杠杆7的两侧触点是等距离的，当活动测头移动1mm 时，活动杆也移动1mm，推动百分表指针回转一圈。所以，活动测头的移动量，可以在百分表上读出来。

两触点量具在测量内径时，不容易找正孔的直径方向，定心护桥8和弹簧9就起了一个帮助找正直径位置的作用，使内径百分表的两个测量头正好在内孔直径的两端。活动测头的测量压力由活动杆6上的弹簧控制，保证测量压力一致。

内径百分表活动测头的移动量，小尺寸的只有0～1mm，大尺寸的可有0～3mm，它的测

量范围是由更换或调整可换测头的长度来达到的。因此，每个内径百分表都附有成套的可换测头。国产内径百分表的读数值为0.01mm，测量范围有 10～18；18～35；35～50；50～100；

100～160mm；160～250；250～450。

用内径百分表测量内径是一种比较量法，测量前应根据被测孔径的大小，在专用的环规或百分尺上调整好尺寸后才能使用。调整内径百分尺的尺寸时，选用可换测头的长度及其伸出的距离 (大尺寸内径百分表的可换测头，是用螺纹旋上

去的，故可调整伸出的距离，小尺寸的不能调整 )，应使被测尺寸在活动测头总移动量的中间位置。

内径百分表的示值误差比较大，如测量范围为35～50mm的，示值误差为±0.015mm。为此，使用时应当经常的在专用环规或百分尺上校对尺寸(习惯上称校对零位)，必要时可在如图4-3所示的由块规附件装夹好的块规组上校对零位，并增加测量次数，以便提高测量精度。

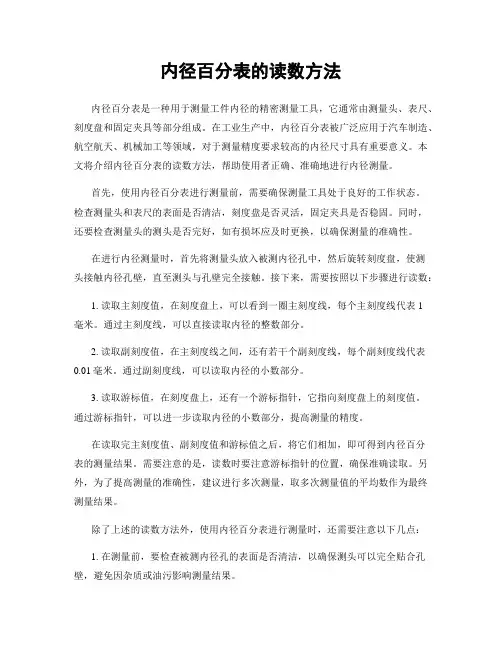

内径百分表的指针摆动读数，刻度盘上每一格为0.01mm，盘上刻有100格，即指针每转一圈为1mm。

用途

常用于形状和位置误差以及小位移的长度测量。分度值为0.01mm,测量范围为0-3、0-5、0-10mm。

内径百分表的使用方法

内径百分表用来测量圆柱孔，它附有成套的可调测量头，使用前必须先进行组合和校对零位，如图5-19所示。

组合时，将百分表装入连杆内，使小指针指在0～1 的位置上，长针和连杆轴线重合，刻度盘上的字应垂直向下，以便于测量时观察，装好后应予紧固。

粗加工时，最好先用游标卡尺或内卡钳测量。因内径百分表同其它精密量具一样属贵重仪器，其好坏与精确直接影响到工件的加工精度和其使用寿命。粗加

工时工件加工表面粗糙不平而测量不准确，也使测头易磨损。因此，须加以爱护和保养，精加工时再进行测量。

测量前应根据被测孔径大小用外径百分尺调整好尺寸后才能使用，如下图所示。在调整尺寸时，正确选用可换测头的长度及其伸出距离，应使被测尺寸在活动测头总移动量的中间位置。

测量时，连杆中心线应与工件中心线平行，不得歪斜，同时应在圆周上多测几个点，找出孔径的实际尺寸，看是否在公差范围以内。

保养方法：

1．内径百分表是比较精密的测量工具，要轻拿轻放，不得碰撞或跌落地下。2．应定期校验内径百分表精准度和灵敏度。

3. 内径百分表使用完毕，用棉纱擦拭干净，放入卡尺盒内盖好。。

4.要严厉避免水、油和灰尘渗入表内，测量杆上也不要加油，以免粘有灰尘的油

污进入表内，影响表的灵敏性。

5.内径百分表不运用时，应使测量杆处于自在形态，免使表内的弹簧生效。如内

径百分表上的百分表，不运用时，应拆下保管
