煤矿安全监控系统(传感器的设置)
≥0.8 ≥0.8
≥0.4 ≥0.4
≥0.4 ≥1.2
<0.8
掘进工作面回 风、钻场回风
<0.4 <0.4
钻场进风
高瓦斯矿井双巷掘进工 作面混合风流处
高瓦斯和煤与瓦斯突出 矿井掘进巷道中部
≥1.5 ≥1.0
≥1.5 ≥1.0
<1.0 <1.0
≥1.2 ≥1.2 ≥0.8 ≥0.8
<0.8 <0.8
掘进工作面集 中回风
23
二、风速传感器的设置
采区回风巷、一翼回风巷、总回风巷的测 风站应设置风速传感器。风速传感器应设置在 巷道前后10m内无分支风流、无拐弯、无障 碍、断面无变化、能准确计算风量的地点。当 风速低于或超过《煤矿安全规程》的规定值时， 应发出声、光报警信号。
24
三、风压传感器的设置
主要通风机的风硐内应设置风压传感器。
采煤工作面一氧化碳传感器的设置
22
一、一氧化碳传感器的设置
3、带式输送机滚筒下风侧10m~15m 处宜设置一氧化碳传感器，报警浓度为 0.0024%CO。
4、自然发火观测点、封闭火区防火墙栅 栏外宜设置一氧化碳传感器，报警浓度为 0.0024%CO。
5、开采容易自燃、自燃煤层的矿井，采 区回风巷、一翼回风巷、总回风巷应设置一氧 化碳传感器，报警浓度为0.0024%CO。
采用串联通风的被串采 煤工作面进风巷
≥0.5 ≥0.5
采用两条以上巷道回风 的采煤工作面第二、第
三条回风巷
≥1.0 ≥1.0
专用排瓦斯巷
≥2.5
≥1.5 ≥1.5 ≥1.5 ≥1.0 ≥0.5 ≥0.5 ≥1.5 ≥1.0 ≥2.5
<1.0 <1.0 <1.0 <1.0 <0.5 <0.5 <1.0 <1.0 <2.5
传感器设置标准20080627
附件：晋城煤业集团矿井安全监控系统传感器设置规范第一章总则第1条近年来，晋城煤业集团为适应多巷掘进、一次采全高等生产工艺的变革，不断创新出“全风压配合短距离局部通风”、“三进两回”等新型通风方式，与之相配套的矿井安全监控系统传感器设置发生了很大变化，为进一步规范各类传感器的设置管理，根据AQ1029－2007《煤矿安全监控系统及检测仪器使用管理规范》，特制定本规范。
本规范适用于集团公司各子、分公司所辖生产矿井、新建和改、扩建矿井。
第2条在进行采区设计、编写采掘作业规程或安全技术措施时，必须对安全监控设备的种类、数量和位置，动力开关的安设地点、信号电缆和电源电缆的敷设，控制区域等明确规定，并绘制布置图。
第二章甲烷传感器设置第3条甲烷传感器通用悬挂标准：设在巷道内的甲烷传感器应布置在巷道的上方，并应不影响行人和行车，安装维护方便。
甲烷传感器应垂直悬挂，距顶板(顶梁、屋顶)不大于300mm，距巷道侧壁（墙壁）不小于200mm。
第4条采用一条巷道回风的采煤工作面甲烷传感器设置1、用U型通风方式时，按图4-1-1所示设置：在上隅角设置甲烷传感器T0，工作面设置甲烷传感器T1，工作面回风巷设置甲烷传感器T2；若煤与瓦斯突出矿井的甲烷传感器T1不能控制采煤工作面进风巷内全部非本质安全型电气设备，则在进风巷设置甲烷传感器T3。
图4-1-1 型通风方式采煤工作面甲烷传感器设置2、Y型、H型和W通风方式的采煤工作面甲烷传感器的设置见图4-2-1、4-2-2、4-2-3所示）图4-2-1 型通风方式采煤工作面甲烷传感器设置型通风方式采煤工作面甲烷传感器设置图4-2-3 型通风方式采煤工作面甲烷传感器设置第5条 采用两条巷道回风的采煤工作面甲烷传感器设置 1、传统双回风通风方式采煤工作面甲烷传感器设置见图5-1-12、“三进两回”通风方式采煤工作面甲烷传感器设置见图5-2-13图5－3－1 大套小通风方式采煤工作面甲烷传感器设置第6条设置有专用排瓦斯巷的采煤工作面甲烷传感器设置见图6-1：甲烷传感器T0、T1、T2的设置同图4-1-1；专用排瓦斯巷设置甲烷传感器T7；工作面混合回风风流处设置甲烷传感器T8。
煤矿安全监测监控系统中各类传感器和调校
测定原理：同CO测定 580系列的传感器是由电化学极普电池及有关电路组成，被测气体通过隔爆片以及探头表面的塑料薄膜以扩散方式进入极普电池采样区，极普电池使硫化氢氧化为硫酸，这种氧化过程与采样区内硫化氢的分压成正比，通过采样电路、放大电路及接口电路输出与环境气体中硫化氢浓度成比例的电信号。
压力传感器
差动变压器负压传感器 差动变压器原理。其探头是由差压膜盒和差动变压器组成的差压变换器，并将差压膜盒和差动变压器封装在一个容器内，容器上留有两个压力输入孔以传递压力.
压力传感器
固态压阻型传感器 : 压阻效应――半导体材料（硅晶体）在压力作用下，晶格发生变化，导致其电阻率发生变化。
风门开停传感器性能: 防爆型式：矿用本质安全型。防爆标志：ExibI（150℃） 使用环境温度：-5℃~+40℃； 输入电源：DC10~24V； 动作距离：不小于30 mm，不大于70 mm ； 防护等级：IP54； 信号输出型式：Ⅰ型：一组转换接点，Ⅱ型：恒流-5mA/+5mA，Ⅲ型：恒流0/5mA。 输出信号传输距离：≤2Km； 外型尺寸mm：开关组件：138×52×31； 触发磁钢：138×52×31； 触发磁钢材质：氧化物磁钢； 触发磁钢特点：抗老化、抗杂散磁场、全密封；
2.3 风门开停状态监测
KGE12系列矿用风门开关传感器是磁性驱动的位置开关传感器，系矿用本质安全型产品如图。
一、工作原理: KGE12系列风门传感器是一种磁性驱动的接近开关，它将触发磁铁装在风门上，而把开关组件安装在对应的门框上。 当风门关闭时，触发磁钢紧靠开关组件，由磁力产生的磁场使开关组件维持闭合（或断开）状态，这时由舌簧开关输出一闭合（或断开）信号给监测系统分站或向地面传输信号的载波设备，经数据线在地面中心站或模拟盘显示风门“关”状态。 当风门打开时，触发磁钢离开了舌簧开关，开关组件即输出一断开（或闭合）信号给监测系统让或向地面传输信号的载波设备，经数据线在地面中心站模拟盘显示风门“开”状态。
国家安全标准AQ1029-2007
6 甲烷传感器的设置
6．1 甲烷传感器应垂直悬挂在巷道上方风流稳定 的位置，距顶板（顶梁）不得大于300mm，距巷道 侧壁不得小于200mm，并应安装维护方便，不影响 行人和行车。
6．2 甲烷传感器的报警浓度、断电浓度、复电浓 度和断电范围必须符合表1的规定。
接上
6．3采煤工作面甲烷传感器的设置
图4掘进工作面甲烷传感器的设置
6．4．2高瓦斯和煤与瓦斯突出矿井双巷掘进甲烷传感器必须 按图5设置：在掘进工作面及其回风巷设置甲烷传感器T1和T2；
在工作面混合回风流处设置甲烷传感器T3。
6．4．3高瓦斯和煤与瓦斯突出矿井的掘进工作面 长度大于800m时，必须在掘进巷道中部增设甲烷传 感器。
7．4瓦斯抽放管路中传感器的设置
瓦斯抽放泵站的抽放泵输入管路中宜设置流量传感 器、温度传感器和压力传感器；利用瓦斯时，应在 输出管路中设置流量传感器、温度传感器和压力传 感器。防回火安全装置上宜设置压差传感器。
7．5烟雾传感器的设置
带式输送机滚筒下风側10-15m处应设置烟雾传感器。
必须对安全测控仪器的种类、数量和位置，信号电缆 和电源电缆的敷设，断电区域等做出明确规定，并绘 制布置图和断电控制图。
5．2 安全监控设备之间必须使用专用阻燃电缆连接， 严禁与调度电话和动力电缆等共用。
关于专用阻燃电缆：取得安全标志，具有阻燃特性。 5.3井下分站，应设置在便于人员观察、调试、检验及
6．8高瓦斯矿井进风的主要运输巷道使用架线电 机车时，在瓦斯涌出巷道的下风流中必须设置甲
烷传感器，如图所示。
6．9矿用防爆特殊型蓄电池电机车必须设置车载式甲 烷断电仪或便携式甲烷检测报警仪；矿用防爆型柴油 机车必须设置便携式甲烷检测报警仪。

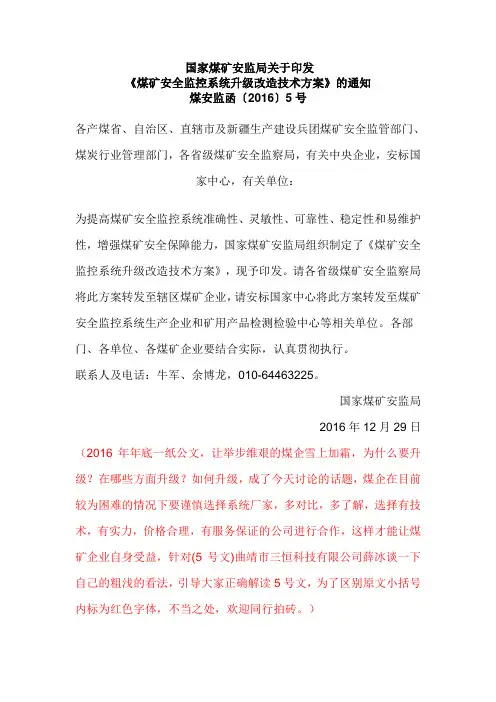

《煤矿安全监控系统升级改造技术方案》5号文解读
国家煤矿安监局关于印发《煤矿安全监控系统升级改造技术方案》的通知煤安监函〔2016〕5号各产煤省、自治区、直辖市及新疆生产建设兵团煤矿安全监管部门、煤炭行业管理部门，各省级煤矿安全监察局，有关中央企业，安标国家中心，有关单位：为提高煤矿安全监控系统准确性、灵敏性、可靠性、稳定性和易维护性，增强煤矿安全保障能力，国家煤矿安监局组织制定了《煤矿安全监控系统升级改造技术方案》，现予印发。
请各省级煤矿安全监察局将此方案转发至辖区煤矿企业，请安标国家中心将此方案转发至煤矿安全监控系统生产企业和矿用产品检测检验中心等相关单位。
各部门、各单位、各煤矿企业要结合实际，认真贯彻执行。
联系人及电话：牛军、余博龙，************。
国家煤矿安监局2016年12月29日（2016年年底一纸公文，让举步维艰的煤企雪上加霜，为什么要升级？在哪些方面升级？如何升级，成了今天讨论的话题，煤企在目前较为困难的情况下要谨慎选择系统厂家，多对比，多了解，选择有技术，有实力，价格合理，有服务保证的公司进行合作，这样才能让煤矿企业自身受益，针对(5号文)曲靖市三恒科技有限公司薛冰谈一下自己的粗浅的看法，引导大家正确解读5号文，为了区别原文小括号内标为红色字体，不当之处，欢迎同行拍砖。
）煤矿安全监控系统升级改造技术方案一、目标任务(一)促进安全监测监控新技术新装备的推广应用，提高安全监控系统技术性能和安全可靠性，适应煤矿安全生产的需要。
（随着煤矿采煤设备更新，长距离工作面的出现，原监控受大功率变频设备干扰，以及急需远距离供电的传感器，倒逼煤矿监控升级）(二) 促进安全监测监控多元融合和信息共享，提高煤矿安全预测预警水平，实现安全监测监控信息的深度分析和综合利用。
（大数据分析在各行业应用，此次引入煤矿升级改造）(三)支持安全监管监察，促进煤矿企业合理有效使用安全监控系统，充分发挥安全监控系统在煤矿安全生产中的重要作用，提升井下日常安全生产技术保障水平。
安全监控系统安装标准
安全监控系统安装标准一、安全监控系统组成1、煤矿安全监控系统：具有模拟量、开关量、累计量采集、传输、存储、处理、显示、打印、声光报警、控制等功能。
用来监测甲烷浓度、一氧化碳浓度、风速、风压、温度、烟雾、馈电状态、风门状态、风窗状态、风筒状态、局部通风机开停、主通风机开停等，并实现甲烷超限声光报警、断电和甲烷风电闭锁控制等。
2、安全监控设备由主机、传输接口、分站、断电控制器、声光报警器、电源箱、避雷器、甲烷传感器、风速传感器、风压传感器、一氧化碳传感器、温度传感器、烟雾传感器、设备开停传感器、风筒传感器、风门开关传感器、馈电传感器等设备组成。
二、煤矿企业监控室设计和安装标准1、煤矿企业编制采区设计、采掘作业规程和安全技术措施时，必须对安全监控设备的种类、数量和位置，信号电缆和电源电缆的敷设，断电区域等做出明确规定，并绘制设备布置图、断电控制图和电子示意图。
2、煤矿企业必须配备安全监控系统：计算机配置:P43.0G/1G/160G/17寸显示器/256M显卡/声卡/网卡/网线二条/二个COM串口。
主机及系统联网主机必须双机或多机备份，24小时不间断运行。
当工作主机发生故障时，备份主机应在5分钟内投入工作。
3、煤矿监控室必须有双回路供电并配备不小于2h在线式不间断电源。
4、监控室所有设备必须安设可靠的接地装置和防雷装置。
零线和接地保护线要求单独铺设，严禁零地合一。
接地装置是为保障安全监控系统设备的正常运行和人身安全，要严格按照GB50343-2004标准要求安装；交流工作接地，接地电阻不大于4欧姆；安全保护接地，接地电阻不大于4欧姆；直流工作接地，接地电阻应按计算机系统具体要求确定；煤矿安全监控系统接地必须注意两点：一是信号系统和电源系统、高压系统和低压系统不应使用共地回路；二是灵敏电路的接地应各自隔离或屏蔽，以防止地回流和静电感应而产生干扰。
监控室接地宜采用综合接地方案，综合接地电阻应小于1欧姆。
煤矿企业的安装电源防雷和信号防雷必须经具有资质的专门机构安装、验收、认可，并领取相关合格证。
