三种新型国产废纸制浆设备特点及运行
废纸制浆及废纸脱墨设备概述
废纸制浆及废纸脱墨设备概述废纸制浆及废纸脱墨设备是用于将废纸转化为可再生资源的关键设备。
废纸制浆是指利用废纸进行制浆生产，将废纸加工成浆料，再用于纸张生产。
这种制浆过程可以有效地利用废纸资源，减少对石材和木材等天然资源的消耗，是一种环保且可持续的生产方式。
废纸脱墨设备是废纸制浆过程中的关键设备之一。
在废纸中存在着大量的墨料，如果不进行处理，这些墨料会对制浆过程产生影响，并且最终的纸张品质也会受到影响。
因此，废纸脱墨设备就是用来去除废纸中的墨料，使得后续的制浆过程可以顺利进行。
废纸制浆设备通常包括废纸预处理系统、纸浆成型系统、废纸脱墨系统等部分。
在预处理系统中，废纸会被分选、切碎、除铁等处理，以便后续的制浆过程。
而纸浆成型系统是用来将经过预处理的废纸转化为纸浆的部分，这一过程中需要将废纸与水混合并经过搅拌、筛分等步骤来形成纸浆。
而废纸脱墨系统则是用来去除纸浆中的墨料，一般采用化学方法或物理方法来实现。
总的来说，废纸制浆及废纸脱墨设备是一个综合性的设备系统，它们可以将废纸转化为可再生资源，并且减少对自然资源的消耗。
随着环保意识的提高，这种设备的应用前景也会越来越广阔。
废纸制浆及废纸脱墨设备在现代工业生产中起着至关重要的作用。
随着全球资源稀缺和环境保护的呼声不断高涨，废纸制浆及废纸脱墨设备已经成为了可持续发展和循环经济的重要组成部分。
废纸作为一种重要的再生资源，可以循环利用，这不仅可以减少环境污染，节约大量的水和木材等自然资源，还有利于节约生产成本，为社会和企业创造经济价值。
因此，废纸制浆及废纸脱墨设备的研究和应用具有极其重要的意义。
在废纸制浆设备中，废纸首先会经过回收和预处理。
回收是指从废纸回收站或回收车间等地方将废纸进行搜集、分类和运输。
随后，对废纸进行预处理是为了去除废纸中的杂质、表面涂料、墨迹等，主要包括纤维分散和去除杂质。
这一环节的节能减排对废纸制浆过程起着决定性的作用，预处理环节效果的好坏对后续的制浆工艺影响深远。
自主生产纸浆机的原理
自主生产纸浆机的原理纸浆机是一种用于将木材、废纸、再生纸等纤维材料转化为纸浆的设备。
它是纸张生产线的关键设备之一，也是纸张工业中必不可少的设备之一。
纸浆机的工作原理是通过机械力和化学力作用于纤维材料，使其细小化和分散，从而得到纸浆。
下面将详细介绍纸浆机的工作原理。
1. 原料处理：首先，将木材或废纸等纤维材料送入纸浆机的进料系统。
对于木材，需要将其经过采伐、去皮、碾磨、切割等处理后，再送入纸浆机。
对于废纸，需要经过分选、除杂、剪碎等处理后，再送入纸浆机。
2. 浸渍：纤维材料通过进料系统进入浸浆槽中，并与水或化学液体进行浸泡。
浸泡的目的是软化纤维材料中的结构，以便于纤维的分离和细小化。
3. 搅拌：纤维材料在浸浆槽中被搅拌和破碎。
纸浆机通常使用搅拌器具来提供机械力，将纤维材料分解成单个的纤维。
搅拌过程中，纤维材料也与水或化学液体更加充分地混合和溶解。
4. 分离：在搅拌的过程中，纤维材料被逐渐分散和细化。
纸浆机通常采用筛板或筛鼓等分离设备，将纤维材料与水或化学液体分离。
在分离过程中，筛孔尺寸的选择和搅拌的工作条件等因素都会影响纤维的细化程度和纸浆的质量。
5. 清洗：分离后的纸浆可能还含有杂质、化学残留物等，需要进行清洗。
清洗的目的是去除纸浆中的杂质和残留物，改善纸浆的质量和纸张的特性。
清洗通常使用洗涤装置、漂白装置等设备，将纸浆与清洗液体进行混合和分离，去除杂质和残留物。
6. 调整：经过清洗的纸浆需要进行调整和控制，以满足不同纸张的生产需求。
调整通常包括纸浆的浓度、酸碱度、温度等参数的控制，通过添加化学药剂或调整操作条件，对纸浆的性质进行调整。
7. 储存：调整完成的纸浆被输送到纸浆池中进行储存。
纸浆池通常具备搅拌、保温、保湿、保持稳定性等功能，以确保纸浆的保存和质量。
纸浆池的设计和运行参数的调整，对纸浆的保存和纸浆机整体工作效果都有重要影响。
综上所述，纸浆机的工作原理是通过机械力和化学力作用于纤维材料，使其细小化和分散，从而得到纸浆。
几种废纸制浆设备介绍
筛 的 目的 。
（ 平 衡 水 、 洗 水 管 道 设 ２） 淘
置压 力表 及 阀 门 ；
１ ２ 工 作 原 理 ．
这 种 高 浓 除 渣 器 利 用 离 心
（ 排 渣 口下 部 设 渣 池 ； ３） （ 如 要求 出浆压 力稳 定 ， ４）
螺 旋挤 浆 机
２ 一滤 鼓 ５ 一反 压 推 盘
管及阀门。
４． ４ 操 作
浆 料 在 旋 转 的 具 有 较 大 压 缩 比 螺 旋 的 推 进 并 挤 压 下 ， 断 不 脱 水 浓 缩 ， 浓 浆 料 从 出 浆 口排 干 出 ， 出的 滤 液通 过 滤 鼓排 出。 挤 在 浆 料 出 口 处 设 有 气 动 反 压 推 盘 ， 节 其 压 力 可 控 制 出 浆 浓 调 度 。 保 证 浆 层 内 外 脱 水 的 一 致 为
原 理 分 离 出 浆 料 中 重 杂 质 。 料 浆 在 ０． ３～ ０． Ｍ Ｐａ压 力 下 沿 切 线 ５
方向以特 定 角度进入 除渣 器 ， 沿
出浆 处 设 回 流 管 。
１４ ． 操 作 （１） 浆 压 力 一 般 不 小 于 进
０． ３５Ｍ Ｐａ ｔ
图２ 斜 螺旋浓缩机
步
清
洗 ，纤 维
向 上 返 回
浆 流 中 ，
得 以 回
图 １ 双 锥 体 高 浓 除 渣 器
１ 陶 瓷双 锥 管 ２ 沉 渣 罐
洗 滤 鼓 表 面 ， 保 证 滤 孔 的 畅 以
通
（ 当 清 洗 刷 因 磨 损 而 不 ２）
能 有 效 清 理 滤 鼓 时 ， 浆 浓 度 出
废纸制浆流程及主要设备概况
废纸制浆流程及主要设备概况废纸制浆是将回收废纸进行处理，获取纤维素和其他有用成分的过程，以用于再生纸张的生产。
废纸制浆的过程包括废纸的收集和分类、废纸的粉碎和液化、废纸的去墨和筛选、废纸的漂白和增强等环节。
主要设备包括废纸收集箱、废纸粉碎机、废纸液化器、去墨器、筛选机、漂白塔和增强塔等。
废纸的粉碎和液化是废纸制浆的第二步。
废纸需要被粉碎成小块，以便后续处理。
废纸粉碎机可以将废纸打碎成纤维束。
随后，废纸被送入废纸液化器中，添加适量的水和化学药品，使废纸变为纤维素悬浮液。
废纸液化器是此环节的主要设备。
废纸的去墨和筛选是废纸制浆的第三步。
废纸液化液中可能含有大量的墨水，需要通过去墨器进行去除。
去墨器通过气浮或洗涤的方式去除纤维素表面的墨水。
去墨机单元由去墨机和废纸泵等设备组成。
随后，通过筛选机对废纸浆进行进一步筛选，以去除纤维束和其他杂质。
筛选机是此环节的主要设备。
废纸的漂白和增强是废纸制浆的最后几步。
漂白是为了去除废纸浆中其他杂质，并提高纸张的质量和白度。
废纸浆被送入漂白塔中，添加漂白剂进行漂白。
漂白塔中设有搅拌器，以保持废纸浆的均匀性。
增强是为了增加纸张的强度和耐久性。
废纸浆被送入增强塔中，添加增强剂进行增强。
漂白塔和增强塔是此环节的主要设备。
废纸制浆过程还包括废纸浆的脱水、烘干和切割等环节，以制备成纸板、纸张等最终产品。
脱水和烘干可以采用离心机或热压机。
切割可以采用纸板切割机或纸张切割机。
这些设备可以根据废纸制浆的规模和要求进行选择和配置。
综上所述，废纸制浆流程包括收集和分类、粉碎和液化、去墨和筛选、漂白和增强等环节。
主要设备包括废纸分类机、废纸粉碎机、废纸液化器、去墨器、筛选机、漂白塔、增强塔等。
这些设备协作完成废纸制浆的过程，将回收废纸转化为再生纸张，实现资源的回收和利用。
废纸制浆及废纸脱墨设备概论
筛选机：将碎浆中的杂质筛 选出来，提高浆料的质量
浓缩机：将筛选后的浆料进 行浓缩，提高浆料的浓度
废纸制浆设备包括：碎浆机、 筛选机、浓缩机、脱墨机等
脱墨机：将浆料中的油墨脱 除，提高浆料的白度
废纸制浆设备工作原理
废纸制浆设备主要由进料系统、制浆系统、脱墨 系统、漂白系统、筛选系统等组成。
废纸制浆设备的工作原理主要是通过机械、化 学和生物等方法，将废纸中的纤维分离出来， 制成纸浆。
浆料干燥：将浓缩后的浆 料进行干燥，得到成品浆
料
废纸脱墨的生产工艺流程
废纸分类：根据废纸的种类、颜色、质量等进行分类 脱墨处理：使用脱墨剂对废纸进行脱墨处理，去除油墨和杂质 浆料制备：将脱墨后的废纸进行浆料制备，制成浆料 浆料处理：对浆料进行漂白、洗涤、筛选等处理，提高浆料的质量 浆料浓缩：将浆料进行浓缩，提高浆料的浓度 浆料干燥：将浓缩后的浆料进行干燥，制成成品纸浆。
浆料筛选：将制得的浆料 进行筛选，去除杂质和纤
维
浆料浓缩：将洗涤后的浆 料进行浓缩，提高浆料的
浓度
浆料储存：将干燥后的浆 料进行储存，等待使用
废纸分类：根据废纸的种 类、颜色、质量等进行分
类
废纸制浆：将废纸放入制 浆设备中，加入水、化学
药剂等，进行制浆
浆料洗涤：将筛选后的浆 料进行洗涤，去除残留的
化学药剂和杂质
废纸制浆设备中的脱墨系统主要是通过化学方 法，将废纸中的油墨去除，以降低纸浆的污染 程度。
废纸制浆设备中的漂白系统主要是通过化学方 法，将纸浆中的色素去除，以提高纸浆的白度 和亮度。
废纸制浆设备中的筛选系统主要是通过机械方 法，将纸浆中的杂质去除，以提高纸浆的质量 和性能。
废纸制浆设备的特点
[解决方案]废纸制浆创新节能技术与装备

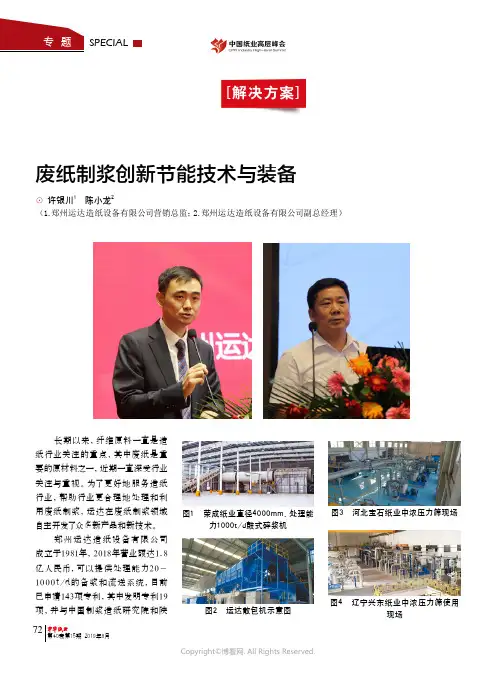

![[解决方案]废纸制浆创新节能技术与装备](https://img.taocdn.com/s3/m/3fa3b954cd7931b765ce0508763231126fdb774e.png)
废纸制浆创新节能技术与装备⊙ 许银川1陈小龙2（1.郑州运达造纸设备有限公司营销总监；2.郑州运达造纸设备有限公司副总经理）长期以来，纤维原料一直是造纸行业关注的重点，其中废纸是重要的原材料之一，近期一直深受行业关注与重视。
为了更好地服务造纸行业，帮助行业更合理地处理和利用废纸制浆，运达在废纸制浆领域自主开发了众多新产品和新技术。
郑州运达造纸设备有限公司成立于1981年，2018年营业额达1.8亿人民币，可以提供处理能力20～1000t/d 的备浆和流送系统，目前已申请143项专利，其中发明专利19项，并与中国制浆造纸研究院和陕图1 荣成纸业直径4000mm、处理能力1000t/d鼓式碎浆机图2 运达散包机示意图图3 河北宝石纸业中浓压力筛现场图4 辽宁兴东纸业中浓压力筛使用现场special72第40卷第15期 2019年8月西科技大学建立了良好的研发合作关系。
1 代表产品1.1鼓式碎浆机运达鼓式碎浆机直径可达4000mm，处理能力750～1000t/d，具有预浸区、碎浆区和筛选区，可一次完成碎浆、筛选两个工序，具有节水效果明显、成浆质量好、纤维流失低的优势。
图1为运达为荣成纸业提供的直径4000m m、处理能力1000t/d 的鼓式碎浆机。
荣成纸业曾先后在2015年和2018年分两次订购4台运达鼓式碎浆机。
图5 出口俄罗斯的6.4平方米网前压力筛图6 超级压力筛示意图图7 双筛选区鼓式碎浆机示意图1.2散包机自推出散包机产品之后，运达一直占据领先地位，在国内散包机市场，拥有80%市场份额。
运达代表性散包机如图2所示。
1.3中浓压力筛运达生产的中浓压力筛，相同产能情况下吨浆水耗大幅降低，良浆洁净率大幅提升，浆料浓度提高后吨浆电耗大幅降低，比传统压力筛节能30%。
图3、图4分别是运达为河北宝石纸业和辽宁兴东纸业提供的中浓压力筛使用现场。
技术特点：（1）多翼块设计转子：无缠绕、脉冲温和、筛浆洁净，脉冲频率高、产能卓越；（2）筛选区图11 CSM系列复合筛示意图图12 CSM系列复合筛工作原理图8 双筛选区结构示意图图10 双循环机下浆池示意图图9 组合式传动结构示意图增浓少、筛鼓寿命长、筛选效率高；（3）中浓筛选(最大4%)，降低生产过程用水量，同等产能筛鼓面积小，投资、维护成本低；（4）筛体底部双层结构设计、缩短排渣路径，提高设备运行可靠性和使用寿命。
