软磁铁氧体
软磁铁氧体软磁铁氧体是以Fe2O3为主成分的亚铁磁性氧化物，采用粉末冶金方法生产。
有Mn-Zn、Cu-Zn、Ni-Zn等几类，其中Mn-Zn铁氧体的产量和用量最大，Mn-Zn铁氧体的电阻率低，为1～10 欧姆/米，一般在100kHZ以下的频率使用。
Cu-Zn、Ni-Zn铁氧体的电阻率为102～104欧姆/米，在100kHz～10 兆赫的无线电频段的损耗小，多用在无线电用天线线圈、无线电中频变压器。
磁芯形状种类丰富，有E、I、U、EC、ETD形、方形（RM、EP、PQ）、罐形（PC、RS、DS）及圆形等。
在应用上很方便。
由于软磁铁氧体不使用镍等稀缺材料也能得到高磁导率，粉末冶金方法又适宜于大批量生产，因此成本低，又因为是烧结物硬度大、对应力不敏感，在应用上很方便。
而且磁导率随频率的变化特性稳定，在150kHz以下基本保持不变。
随着软磁铁氧体的出现，磁粉芯的生产大大减少了，很多原来使用磁粉芯的地方均被软磁铁氧体所代替。
国内外铁氧体的生产厂家很多，在此仅以美国的Magnetics公司生产的Mn-Zn铁氧体为例介绍其应用状况。
分为三类基本材料：电信用基本材料、宽带及EMI材料、功率型材料。
电信用铁氧体的磁导率从750～2300, 具有低损耗因子、高品质因素Q、稳定的磁导率随温度/时间关系, 是磁导率在工作中下降最慢的一种，约每10年下降3%～4%。
广泛应用于高Q滤波器、调谐滤波器、负载线圈、阻抗匹配变压器、接近传感器。
宽带铁氧体也就是常说的高导磁率铁氧体，磁导率分别有5000、10000、15000。
其特性为具有低损耗因子、高磁导率、高阻抗/频率特性。
广泛应用于共模滤波器、饱和电感、电流互感器、漏电保护器、绝缘变压器、信号及脉冲变压器，在宽带变压器和EMI上多用。
功率铁氧体具有高的饱和磁感应强度，为4000～5000Gs。
另外具有低损耗/频率关系和低损耗/温度关系。
也就是说，随频率增大、损耗上升不大；随温度提高、损耗变化不大。
软磁材料的损耗(一)

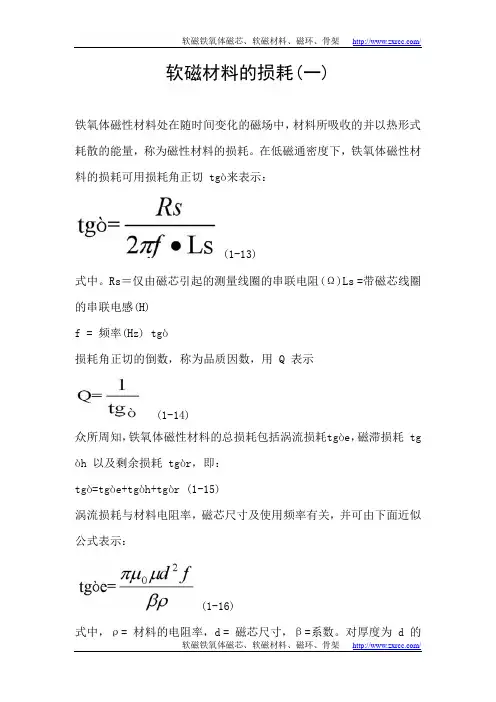

软磁材料的损耗(一)铁氧体磁性材料处在随时间变化的磁场中，材料所吸收的并以热形式耗散的能量，称为磁性材料的损耗。
在低磁通密度下，铁氧体磁性材料的损耗可用损耗角正切 tgò来表示：(1-13)式中。
Rs＝仅由磁芯引起的测量线圈的串联电阻(Ω)Ls =带磁芯线圈的串联电感(H)f = 频率(Hz) tgò损耗角正切的倒数，称为品质因数，用 Q 表示(1-14)众所周知，铁氧体磁性材料的总损耗包括涡流损耗tgòe，磁滞损耗 tg òh 以及剩余损耗 tgòr，即：tgò=tgòe+tgòh+tgòr (1-15)涡流损耗与材料电阻率，磁芯尺寸及使用频率有关，并可由下面近似公式表示：(1-16)式中，ρ= 材料的电阻率，d = 磁芯尺寸，β=系数。
对厚度为 d 的薄片，β=6；对直径为 d 的园柱体，β=16。
在弱磁场条件下，由磁滞现象引起的损耗角正切由下式表示：tgòh=ηBμeB (1-17)式中，ηB = 材料磁滞常数(T1)B = 测量时磁芯中磁感应强度的峰值(T)μe = 磁芯的有效磁导率。
总损耗减去涡流损耗和磁滞损耗的差值，称为剩余损耗。
在低频弱磁场条件下，因为频率低，涡流损耗可以忽略，且弱磁场下磁滞损耗很小，所以实际测量磁芯损耗角正切实质上主要是剩余损耗值。
当磁芯中有气隙存在时，磁芯损耗因子与有效磁导率μe 有关。
在低磁通密度时，只要漏磁通可忽略，比损耗与气隙长度无关，即：(1-18)因此，常用损耗角正切与相对磁导率之比，来表征磁性材料的优值，有时也用μ·Q 乘积来表示，因为tgò/μ=1/μＱ。
对于开路状态使用的磁芯（如棒形磁芯、螺纹磁场芯等），磁芯损耗用表观品质因数 Qapp 来表示：(1-19)式中，Qe = 有磁芯线圈的品质因数；Q0 = 无磁芯线圈的品质因数；损耗的出现导致磁导率的下降。
软磁材料分类
软磁材料分类以软磁材料分类为标题，写一篇文章:软磁材料是指在外加磁场下具有高磁导率和低磁滞损耗的材料，主要应用于电子设备、通信设备、电力设备等领域。
根据其物理性质和化学组成的不同，软磁材料可以分为多种类型。
本文将以此为主题，介绍几种常见的软磁材料分类。
一、铁氧体材料铁氧体材料是一类非常重要的软磁材料，其主要成分为氧化铁和一些稀土元素。
铁氧体材料具有高磁导率、低磁滞损耗和较高的饱和磁感应强度，适用于高频应用。
常见的铁氧体材料有镍锌铁氧体（NiZn）、锌铁氧体（ZnFe）、锰锌铁氧体（MnZn）等。
二、铁基合金材料铁基合金材料是指以铁为主要成分，同时添加一定的合金元素来调节其磁性能的软磁材料。
常见的铁基合金材料有铁铝合金、铁硅铝合金、铁镍合金等。
铁基合金材料具有高磁导率、低磁滞损耗和良好的饱和磁感应强度，适用于高频应用和高温环境下的使用。
三、非晶态合金材料非晶态合金材料是一类由金属元素组成的非晶态结构的软磁材料。
它们具有高磁导率、低磁滞损耗和较高的饱和磁感应强度，适用于高频应用和大功率变压器。
非晶态合金材料具有优异的软磁性能，是目前软磁材料研究的热点之一。
四、纳米晶材料纳米晶材料是指在纳米尺度下制备的具有高磁导率和低磁滞损耗的软磁材料。
纳米晶材料具有优异的磁性能和高温稳定性，适用于高频应用和大功率电子设备。
纳米晶材料的制备技术和表征方法是当前研究的热点之一。
五、复合材料复合材料是指由两种或两种以上的材料组成的软磁材料。
常见的复合材料包括软磁粉末和有机粘结剂的复合材料、软磁粉末和金属基底的复合材料等。
复合材料具有高磁导率、低磁滞损耗和较高的饱和磁感应强度，适用于高频应用和大功率电子设备。
总结一下，软磁材料根据其物理性质和化学组成的不同可以分为多种类型，包括铁氧体材料、铁基合金材料、非晶态合金材料、纳米晶材料和复合材料等。
这些材料都具有高磁导率、低磁滞损耗和良好的饱和磁感应强度，适用于不同领域的应用。
随着科技的不断发展，软磁材料的分类和应用也将不断拓展，为电子设备和通信设备等领域的发展提供更多的选择和可能性。
磁性材料及软磁铁氧体科普
磁性材料及软磁铁氧体科普磁性及软磁铁氧体材料磁性及其普遍性随着科学技术的发展，已揭⽰出⼀切物质都具有磁性，任何空间均存在磁场。
磁性在⽣产和技术、科研和国防、以及家庭⽣活中有⼴泛的应⽤。
磁性是物质的基本属性1）发电机和电动机等电⽓化设备，是以磁场的作⽤和磁性材料为基础进⾏能量转换的。
2）在信息化中，如计算机需要使⽤多种的磁记录器和磁存储器。
3）在⾼能加速器和粒⼦检测器中以及⾼温等离⼦体装置中，都需要使⽤强磁场。
4）磁场是多种研究原⼦核和基本粒⼦的加速器和检测器所必需的重要设备。
5）在⽣物学和医⽅⾯，利⽤弱的⽣物磁性和极微弱的⽣物磁场的变化进⾏⽣理和病理⽅⾯的研究以及疾病的诊断。
地磁地球具有磁性，⼜称“地球磁场”或“地磁场”，指地球周围空间分布的磁场。
地球磁场近似于⼀个位于地球中⼼的磁偶极⼦的巨⼤的地磁场。
它的磁南极（S）⼤致指向地理北极附近，磁北极（N）⼤致指向地理南极附近。
⾚道附近磁场最⼩（约为0.3-0.4Oe），两极最强（约为0.7Oe）。
地球表⾯的磁场受到各种因素的影响⽽随时间发⽣变化。
司南—铁磁材料应⽤的起源中国是磁的故乡。
早在3000多年前我国就已发现磁⽯相互吸引和磁⽯吸铁的现象, 并在世界上最先发明⽤磁⽯作为指⽰⽅向和校正时间的应⽤。
公元前4世纪，中国发明了司南。
后来，出现了指南车。
司南指南车公元前3世纪，战国时期，<<韩⾮⼦>>中这样记载：“先王⽴司南以端朝⼣”。
<<⿁⾕⼦>>中记载：“郑⼈取⽟，必载司南，为其不惑也”。
公元1世纪，东汉，王充在<<论衡>>中写道：“司南之杓，投之于地，其柢指南”。
公元1044年，北宋曾公亮、丁度等修撰的《武经总要》中有应⽤磁⽯的⽔浮型指南针制法的叙述。
公元11世纪，北宋，沈括在<<梦溪笔谈>>中提到了指南针的制造⽅法：“⽅家以磁⽯磨针锋，则能指南......⽔浮多荡摇，指抓及碗唇上皆可为之，运转尤速，但坚滑易坠，不若缕悬之最善。
