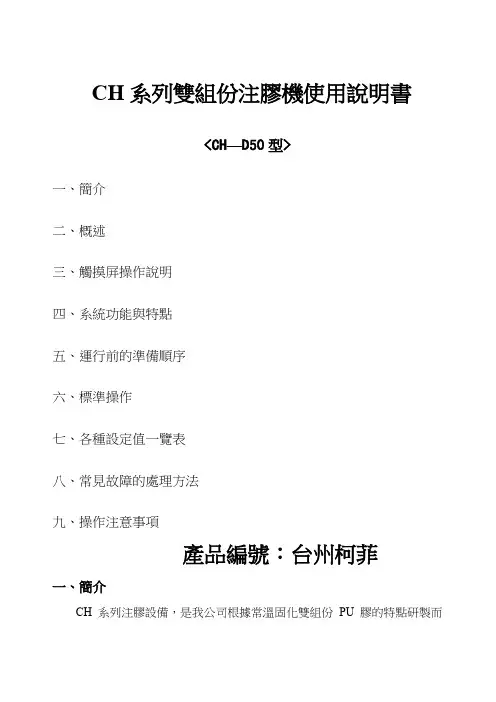

CH系列雙組份注膠機使用說明書

一、簡介

二、概述

三、觸摸屏操作說明

四、系統功能與特點

五、運行前的準備順序

六、標準操作

七、各種設定值一覽表

八、常見故障的處理方法

九、操作注意事項

產品編號：台州柯菲

一、簡介

CH系列注膠設備，是我公司根據常溫固化雙組份PU膠的特點研製而成。該設備集機-電-氣-液於一體，具有操作簡單、重複性強，易於維修保養等特點。是將兩種液態物料，自動地根據所設定的時間和比例進行進料、混合、吐出的專用設備。

適用樹脂：環氧樹脂、矽橡膠、聚氨脂、PU膠等雙組份密封膠。

應用領域：空氣濾清器、汽車濾清器、模糊控制器及電子元器件。

二、概述

該設備是將裝有雙組份的聚氨脂的料桶蓋打開以後開始全部自動地根據所設定的時間和比例進行進料、混合、吐出的裝置。其具備配置優良、操作方便、可靠性高、穩定性強等優點。

1、開機流程

① 由操作員將裝有雙組份的聚氨脂的料桶蓋打開；

② 將盛料桶上面的放氣球閥打開；

③點擊觸摸屏將注膠時間調整到所需範圍；

④

⑤安裝混合頭；腳踩腳踏開關開始工作。

2、設備的構成

① A、B料桶

②肆條進料管道

③肆台齒輪泵

④ 兩套動態混合器（混合頭）

⑤ 加熱系統

⑥兩套動態閥門

電氣部分採用部分進口部件，運行穩定、可靠，操作、維護方便，通過觸摸屏的操作與顯示，用戶可直接瞭解設備各部位的當前工作狀態，若系統遇到不正常的狀態，用戶可通過觸摸屏的提示，快速地檢查出故障原因，從而及時正確處理。

① 可編程式控制器

採用MEGMEET公司的MC系列PLC。

② 觸摸屏

採用顯控公司的FA系列真彩26萬色人機操作介面。

③ 變頻裝置

採用7台SA VCH公司的S800系列的變頻調速器，通過調速配合齒輪泵調節比例。

三、觸摸屏操作說明

1、觸摸屏操作盤的構成

緊停按鈕：當系統有不正常狀況或有緊急情況發生時，緊急按下此鈕，整機

停止工作，當故障處理完畢後，右旋此鈕，接通啟動按鈕，設備

方可正常運行。

2、觸摸屏操作畫面：

共分為六個畫面：初始畫面 參數設置 報警顯示 工作畫面

參數設置 調試畫面

1> 初始畫面：開機時，觸摸屏首先進入初始畫面

觸摸屏

緊停按鈕 報警燈

2>參數設置

A劑密度：指某種物質單位體積的品質叫做這種物質的密度。

單位：cm—99. 99 g/cm

A劑泵頻率：指在系統工作運行狀態下，各工作體泵運行頻率。

單位：—(1Hz =m)

A桶溫顯示：指A劑當前料桶實測溫度。單位：0.00℃—99.99℃

A桶溫設置：指A劑當前料桶設置溫度。單位：0.00℃—99.99℃

A劑初始頻率：指A劑泵初始頻率。單位：—

A劑比例：指A劑的混合比例。單位：—

B劑密度：指某種物質單位體積的品質叫做這種物質的密度。

單位：cm—99. 99 g/cm

B劑泵頻率：指在系統工作運行狀態下，各工作體泵運行頻率。

單位：—(1Hz =m)

B桶溫顯示：指B劑當前料桶實測溫度。單位：0.00℃—99.99℃

B桶溫設置：指B劑當前料桶設置溫度。單位：0.00℃—99.99℃

B劑初始頻率：指B劑泵初始頻率。單位：—

B劑比例：指B劑的混合比例。單位：—

混合流量設置：指在系統工作運行狀態下，A劑和B劑的混合比例按照A劑的混合比例和B劑的混合比例的設置，每秒鐘的混合流量。

單位：/s— /s

氣洗時間：指在系統清洗運行狀態下，氣洗電磁閥、動態混合器（混合頭）的動作時間。單位：—

液洗時間：指在系統清洗運行狀態下，液洗電磁閥、動態混合器（混合頭）的動作時間。單位：—

3>報警顯示：

4>調試畫面：

混合頭頻率：指在系統開始工作運行狀態下，混合頭變頻器的頻率。

單位：—(1Hz = 55rpm/m)

注膠時間：指在注膠工作運行狀態下，吐出閥門和動態混合器（混合

頭）及A、B劑計量泵共同運行的時間段。單位：—

混合提前時間：指在注膠工作運行狀態下，吐出閥門不動，動態混合器（混合頭）繼續運行的時間。單位：—

轉臺開關：指在系統工作運行狀態下，點擊“轉臺”，轉臺轉動；點擊再次點擊“轉臺”，轉臺停止

混合頭開關：指在系統工作運行狀態下，點擊“混合頭”，動態混合器（混合頭）開始以設置的頻率高速旋轉；再次點擊“混合頭”即

停止。

自動清洗開關：指在系統工作停止運行狀態下，按下本畫面自動清洗按鈕，腳踩腳踏開關，自動地以本畫面上的參數進行清洗。

氣洗開關：指在系統工作停止運行狀態下，在自動清洗時，監控氣洗狀態；不在自動清洗時，可點動。

液洗開關：指在系統工作停止運行狀態下，在自動清洗時，監控液洗狀態；不在自動清洗時，可點動。

泵迴圈開關：指在系統工作運行狀態下，點擊“泵迴圈”，A、B料泵將一直迴圈下去。取消，再次點擊“泵迴圈”。

桶攪拌開關：指在系統工作運行狀態下，點擊“桶攪拌”，A料桶攪拌電機將一直旋轉攪拌下去。取消，再次點擊“桶攪拌”。（參

數畫面）

脈動式：指在系統工作運行狀態下，不點擊“脈動式”，A、B料泵將以脈動的方式動作；點擊“脈動式”，變成迴圈式，A、B

料泵將動作一直迴圈下去。取消，再次點擊“迴圈式”，變

成“脈動式”。（參數畫面）

單動：指在系統注膠運行狀態下，不點擊“單動”，注膠方式以腳踏一次動作一次；點擊“單動”，注膠方式以腳踏一次動

作一次後，將以間隔動時間停止，間隔動作一直迴圈下去。

取消，再次點擊“間隔動”，變成“單動”。（參數畫面）注膠量：指在注膠工作運行狀態下，吐出閥門和動態混合器（混合頭）及A、B劑計量泵共同運行的膠量段。

單位：0.9g—9999.9g

防固化時間：指在系統注膠工作運行狀態下，兩次注膠間隔時間大於防固化時間時，為了防止膠水在混合腔中凝固，在防固化時間

到達時，將開始以注膠時間，吐膠排放，混合頭高速旋轉一

次；注膠時間到即停止。單位：— s（參數畫面）

5>參數設置：
