汽轮机本体结构介绍

汽轮机本体结构介绍
c)下猫爪非中分面支撑、下猫爪中分面支撑和上 猫爪支撑。
一、汽缸、进汽部分、滑销系统
滑销系统
a、下猫爪支撑 b、下猫爪中分面支撑 c、上猫爪支撑
一、汽缸、进汽部分、滑销系统
滑销系统
1-上缸猫爪 2-下缸猫爪 3-安装垫片 4-工作垫片 5-水冷垫铁 6-定位销 7-定位健 8-紧固螺栓 9-压块
在装汽封环的相应转子上有一系列的台阶形汽封 槽,汽封环上加工有汽封齿,汽封齿有高齿和低 齿,二者相间排列,分别对者转子上的凹槽和凸 肩。汽封环一般有多块组成,置于汽封槽内,并 用弹簧片压住。
低压部分汽封环上的汽封齿做成平齿转子相配表 面亦为平圆柱面,其结构比高、低齿汽封简单。 汽封齿尖端很薄,即使动、静间发生磨擦,其产 生的热量也不大,且汽封环是有弹簧片压住,磨 碰时能作径向退让。汽封齿间隙在总装时修正。
六、轴承箱与轴承
前轴承座位于机组高压缸的调阀端,为一钢板焊 接的长方箱形结构。它支承高压转子,并在转子 接长轴上装置主油泵轮及危急遮断器。前轴承座 还装有差胀、转速、振动、偏心监视及键相器的 传感器,此外,还装有危急遮断控制器及试验装 置。
前轴承座有内部油管路系统,向安装于前轴承座 内、外的部件供油。
进气部分
一、汽缸、进汽部分、滑销系统
滑销系统 支撑基础必须稳固,其固有频率应避开汽轮发电
机的工作转速; 汽缸与轴承座应有良好的刚性,以免变形; 保证各汽缸在机组启动、运行、停机的过程中温
度变化时能自由膨胀和收缩,静子与转子中心线 保持一致,避免动、静部分之间的间隙消失以致 发生动静摩擦。
叶根部分:T型,叉型和枞树型。 叶顶部分:安装围带(也称复环)和拉金(拉
筋),安装围带是为了减小叶片工作弯应力,调 整叶片自振频率,减少叶顶漏汽。

汽轮机叶片振动特性与强度分析

汽轮机叶片振动特性与强度分析

766.62
976.08 1094.2 1157.6 1197.1 1227.8
1257.3 1289.6
794.21
999.49 1119.7 1186.1 1228.6 1262.5
1295.1 1330.3
k=7
k=6 k=5 k=4 k=3 k=2 k=1
一节径 二节径 三节径 四节径 五节径 六节径 七节径 八节径
800 700 600 500 400 300 200 100 0 0 3000 6000
转速 n/rpm
六节径一阶
七节径一阶 八节径一阶
9000
12000
K=6的激振频率为1200Hz,对应叶片的六节径频率为1262.5Hz,共振裕度为5.2%;在其他倍频线 与节径线均未相交,共振裕度较大,不~50%的透平事故是由叶片故障引起的。
叶片基本类型
叶片由叶根、工作部分(叶身、叶型部分)、连接件(围 带或拉金)组成。
叶根结构 (a)T型叶根;(b)外包凸肩T型叶根;(c)菌型叶根; (d)外包凸肩双T型叶根;(e)叉型叶根;(f)枞树型叶根
1256.8 1617 2088.8 2435.3
984.38
1375.4 1719.4 2214.7 2651.2
10.57%
8.62% 5.96% 5.68% 8.14%
3
4 5 6
叶片振动应力
振动应力并不反应叶片真实的受力情况,而是反映叶片各部位所 受应力的相对大小,得到叶片的应力分布情况,这对研究叶片各部位 受力很有意义。从下图中可知,叶片应力呈环层状分布,应力由叶根 向叶顶逐渐减小,由叶片中部向四周逐渐减小。最大应力出现在叶根 处,在设计中往往会采取措施减小应力集中。

汽轮机结构

汽轮机结构

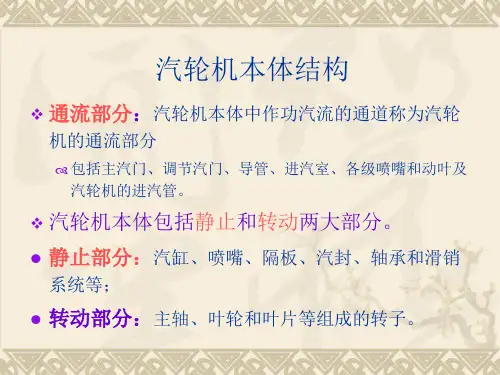

汽轮机结构结构部件由转动部分和静止部分两个方面组成。

转子包括主轴、叶轮、动叶片和联轴器等。

静子包括进汽部分、汽缸、隔板和静叶栅、汽封及轴承等。

汽缸汽缸是汽轮机的外壳,其作用是将汽轮机的通流部分与大气隔开,形成封闭的汽室,保证蒸汽在汽轮机内部完成能量的转换过程,汽缸内安装着喷嘴室、隔板、隔板套等零部件;汽缸外连接着进汽、排汽、抽汽等管道。

汽缸的高、中压段一般采用合金钢或碳钢铸造结构,低压段可根据容量和结构要求,采用铸造结构或由简单铸件、型钢及钢板焊接的焊接结构。

高压缸有单层缸和双层缸两种形式。

单层缸多用于中低参数的汽轮机。

双层缸适用于参数相对较高的汽轮机。

分为高压内缸和高压外缸。

高压内缸由水平中分面分开,形成上、下缸,内缸支承在外缸的水平中分面上。

高压外缸由前后共四个猫爪支撑在前轴承箱上。

猫爪由下缸一起铸出,位于下缸的上部,这样使支承点保持在水平中心线上。

中压缸由中压内缸和中压外缸组成。

中压内缸在水平中分面上分开,形成上下汽缸,内缸支承在外缸的水平中分面上,采用在外缸上加工出来的一外凸台和在内缸上的一个环形槽相互配合,保持内缸在轴向的位置。

中压外缸由水平中分面分开,形成上下汽缸。

中压外缸也以前后两对猫爪分别支撑在中轴承箱和1号低压缸的前轴承箱上。

低压缸为反向分流式,每个低压缸一个外缸和两个内缸组成,全部由板件焊接而成。

汽缸的上半和下半均在垂直方向被分为三个部分,但在安装时,上缸垂直结合面已用螺栓连成一体,因此汽缸上半可作为一个零件起吊。

低压外缸由裙式台板支承,此台板与汽缸下半制成一体,并沿汽缸下半向两端延伸。

低压内缸支承在外缸上。

每块裙式台板分别安装在被灌浆固定在基础上的基础台板上。

低压缸的位置由裙式台板和基础台板之间的滑销固定。

转子转子是由合金钢锻件整体加工出来的。

在高压转子调速器端用刚性联轴器与一根长轴连接,此节上轴上装有主油泵和超速跳闸机构。

所有转子都被精加工,并且在装配上所有的叶片后,进行全速转动试验和精确动平衡。

第五章 汽轮机零件的强度校核-第六节 汽轮机叶片的动强度

第五章 汽轮机零件的强度校核-第六节  汽轮机叶片的动强度

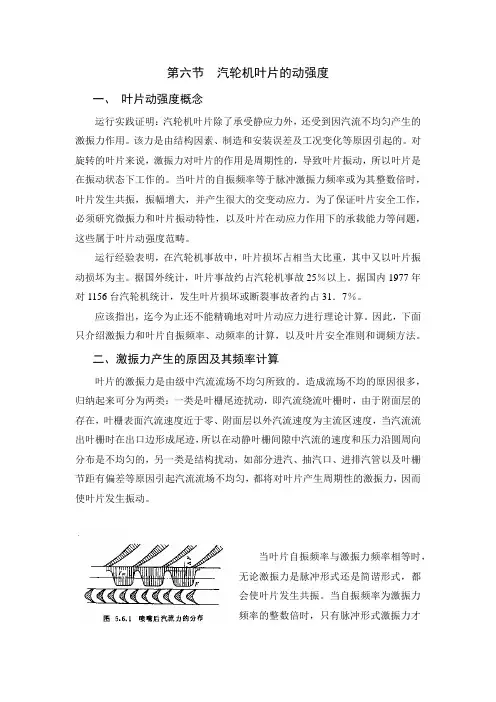

第六节汽轮机叶片的动强度一、叶片动强度概念运行实践证明:汽轮机叶片除了承受静应力外,还受到因汽流不均匀产生的激振力作用。

该力是由结构因素、制造和安装误差及工况变化等原因引起的。

对旋转的叶片来说,激振力对叶片的作用是周期性的,导致叶片振动,所以叶片是在振动状态下工作的。

当叶片的自振频率等于脉冲激振力频率或为其整数倍时,叶片发生共振,振幅增大,并产生很大的交变动应力。

为了保证叶片安全工作,必须研究微振力和叶片振动特性,以及叶片在动应力作用下的承载能力等问题,这些属于叶片动强度范畴。

运行经验表明,在汽轮机事故中,叶片损坏占相当大比重,其中又以叶片振动损坏为主。

据国外统计,叶片事故约占汽轮机事故25%以上。

据国内1977年对1156台汽轮机统计,发生叶片损坏或断裂事故者约占31.7%。

应该指出,迄今为止还不能精确地对叶片动应力进行理论计算。

因此,下面只介绍激振力和叶片自振频率、动频率的计算,以及叶片安全准则和调频方法。

二、激振力产生的原因及其频率计算叶片的激振力是由级中汽流流场不均匀所致的。

造成流场不均的原因很多,归纳起来可分为两类:一类是叶栅尾迹扰动,即汽流绕流叶栅时,由于附面层的存在,叶栅表面汽流速度近于零、附面层以外汽流速度为主流区速度,当汽流流出叶栅时在出口边形成尾迹,所以在动静叶栅间隙中汽流的速度和压力沿圆周向分布是不均匀的,另一类是结构扰动,如部分进汽、抽汽口、进排汽管以及叶栅节距有偏差等原因引起汽流流场不均匀,都将对叶片产生周期性的激振力,因而使叶片发生振动。

当叶片自振频率与激振力频率相等时,无论激振力是脉冲形式还是简谐形式,都会使叶片发生共振。

当自振频率为激振力频率的整数倍时,只有脉冲形式激振力才会引起叶片共振。

当自振频率等于激振力频率或前者是后者的整数倍而共振时,称为两者合拍。

在汽轮机中叶片的激振力都是以脉冲形式出现的。

因5,6.2所示为叶片自振频率为脉冲激振力频率的三倍时的振幅变化情况。

汽轮机 - 结构

汽轮机 - 结构
压差,汽缸内外温度变化产生的热应力以及连接管道热状态改变时 对汽缸的作用力; 4.端部装有汽封,形成严密的汽室,防止蒸汽外漏,在低压部分防止空 气漏入; 5.汽缸上加工有抽汽口,与回热抽汽管道加热系统一起完成回热循环, 加热给水,提高循环热效率。
汽缸
汽轮机下缸及转子图
(二)汽缸的支承方式
IP Turbine HP Turbine
内缸的支撑
(三)、 滑销系统(结构、作 用)和汽轮机的热膨胀
❖ 一)滑销系统的基本结构 ❖ 1) 纵销 ❖ 位置: 轴承座底部和台板之间 ❖ 结构:轴承座底部和台板开矩形纵向槽,
中间装入长条形销(键) ❖ 作用:限制轴承座横向运动,确保轴承
座在汽缸膨胀推动下严格地沿纵向移动。
2)横销
❖汽缸支撑横销:猫爪横销或(低压缸与基座)
3) 立销
❖位置:轴承座纵向内端面中心处(横 向)、汽缸两端中心处(横向)。
❖ 结构:轴承座纵向内端面中心处(横向) 焊T形销,汽缸前端中心(横向)处焊U 形槽
❖ 作用:限制汽缸、轴承座之间中心的相 对运动
❖4) 角销 ❖位置:前轴承座底部纵向凸出边沿上
❖结构:类似角铁状,压在轴承座底部纵向凸 出边沿上
❖ 缸的数目:单缸、多缸 ❖ 排汽口的数目:单排汽口、多排汽口 ❖ 轴的数目:单轴、双轴 汽轮机的发展历程:单级、多级、多缸、双轴 多级:功率、压差增大的要求。 多缸:功率、流量增大的要求。 双轴:功率、流量增大,排汽口增多,若仍用
单轴,则轴变长,刚度下降。

HP
LP

单缸单排汽口 双缸单排汽口
HP
❖作用: 防止前轴承座纵向滑动过程中翘起, 确保座底面与台板紧密接触,轴承中心线与 地面平行,转子中心线与地面平行.

汽轮机本体结构

汽轮机本体结构
静子与静子之间存在间隙,间隙的存在会导致 漏气。为减少蒸汽泄漏和防止空气进入,采用 汽封装置
汽封分类
轴端汽封(轴封) 高压轴封:防止蒸汽漏出汽缸,造成能量损失,恶化运行环境 低压轴封:防止空气漏入汽缸使凝汽器的真空降低。
隔板汽封:隔板内圆与转子之间的汽封。 作用:阻止蒸汽经隔板内圆绕过喷嘴流到隔板后造成能量损失
分类:刚性、半挠性和挠性; 135MW机组各转子之间的联接均采用刚性联轴器。
动叶片
分类:等截面直叶片、变截面扭叶片 结构:叶根、叶身、叶顶、叶顶连接件四部分
135MW机组调节级叶片
135MW机组高压通流部分
135MW机组中压通流部分
135MW机组低压通流部分
汽缸
概述
作用:汽轮机外壳,将通流部分与大气隔开, 同时组织蒸汽有规律流动;
电厂热力设备及运行
第二章 汽轮机本体结构
第二章 汽轮机本体结构
汽轮机转子 动叶片 汽缸 进汽部分及中低压联通管 喷嘴组、隔板及隔板套、静叶环及静叶持环 汽封及轴封系统 轴承 盘车装置
汽轮机转子
按结构分类:
轮盘式转子:冲动式汽轮机采用,具有叶轮,叶 轮的外缘安装动叶栅,隔板安装在叶轮之前;
通流部分汽封:叶顶汽封和根部汽封 作用:阻止根部的漏汽
结构形式: 曲径式:梳齿形、J形、枞树形(现代汽轮机均采用) 碳精环式 水封式
汽封结构
轴承分类
轴承
径向支持轴承
承担转子的质量和旋转的不平衡力,并确定转子的径 向位置,以保持转子旋转中心和汽缸中心一致,保证 转子与静止部分(汽缸、隔板、汽封等)的正确的径 向间隙。
特点: 1)承受压力、温度低 2)进汽口与排气温度相差大,存在热膨胀问题。 3)要有合理的倒流形状,充分利用排气余速, 减小流动损失。

汽轮机零件强度

汽轮机零件强度
第5章 汽轮机零件旳强度
第一节 强度计算旳内容与措施
强度旳意义
工程材料旳强度是指抵抗外力产生旳某种应力或应变 旳能力。汽轮机零件旳强度系指在外力作用下,零件 内部所产生旳某几种应力或应变与构成零件材料所能 抵抗这几种应力或应变旳能力。
强度分析计算旳要素
外力、应力或应变、材料旳许用极限成为强度分析计 算旳三要素。
率旳分布,将实际中对叶片运营安全影响较大旳振型称之为主振型。 主振型有三个,即切向A0型振动旳动频率与低频激振kn;切向B0型 振动旳动频率与高频激振znn;切向A0型振动旳动频率与高频激振 znn。
叶片旳动强度 汽轮机动叶片不但受到稳定旳离心拉伸应力、汽
流及离心弯曲应力旳作用,还受到振动引起旳交变动应力旳作用。 交变动应力尽管平均值为零,但会引起材料疲劳损伤,经若干次循 环会出现疲劳失效。在动、静应力联合作用下强度称为动强度。用 耐振强度来评价。
在叶片长度一定时,为减小动叶片旳汽流 弯曲应力,应增大截面惯性矩、减小出口边沿 与形心旳距离。如调整级动叶片采用宽叶片。
四、围带拉筋旳反弯矩
基本特征
固定在动叶片顶部旳围带和叶片中间部分旳紧拉 筋,当叶片弯曲变形时,连接处旳弯曲变形转角使围 带和拉筋产生弯曲变形,随之产生对抗这种变形旳反 弯矩,阻止叶片弯曲变形。
形心是一条空间曲线,沿叶 高各截面离心力作用中心不但偏 离形心,而且方向与截面法线方 向不一致。
利用力学中力旳分解和平移 原理,将离心力平移到形心,得 到与截面垂直旳力和力偶矩。
与截面法线方向一致旳力产 生拉伸应力,力偶矩产生弯曲应 力。
叶片偏装
使离心力旳中心偏离截面形 心,产生弯曲应力,抵消蒸汽力。
将动叶片看成悬臂梁,最大弯曲应力发生在叶片 根部,分别计算出离形心最远点处旳弯曲应力,并作 矢量合成,求得最大弯曲应力。

汽轮机零部件多轴应力状态下的强度设计和寿命预测

汽轮机零部件多轴应力状态下的强度设计和寿命预测
t bi o o nt n rmu a a te ssae r nto uc . Th olps o d a h n lssde in c ie i o ur ne c mp ne s u de hixilsr s ttsa e i r d ed e c la e la nd te a ay i sg rtra fr
多 轴疲 劳失 效 。对 于单 轴 应 力 状 态 而 言 , 程 上 工
采 用简 化模 型计 算 平 均 应 力 , 过试 验 测 定 试 件 通
的材 料力 学性 能 , 就可 以进 行 强度 设 计 和 寿命 预
测 。汽 轮机零 部 件 的多轴 应 力 状 态 有 无 限 种 , 通 过试 验测 定无 限种 多轴 应力状 态下 的材 料力 学性
Absr c t a t: T es e gh d sg to n i rdcin meh d frlw cceft u rc nt t n o ta h t n t e in meh d a dl ep e it to o o y l ai e ca k iiai fse m r f o g i o
轮 机零部 件有 限元 分 析 的基 本 原 则 、 度有 限元 强
达 到梁 在工作 温度下 材料 的屈 服极 限
时,
该梁 的各个 截 面上 的各 点应 力均 同时达 到屈 服极
限, 整个结 构 失 效 , 限载 荷 ( 极 即极 限轴 向拉 力 )
为 P = A。为 了保证 该 梁能 够安 全使 用 , 许 t 允 的工作状 态应 该在极 限载 荷状态 再 留有一 定 的安
应 力而 没有剪 应力 , 这些 平 面称 为主平 面 , 用 在 作
主平 面上 的正应 力就 是 主应力 。任 意一 点 的 3个

汽轮机原理(6汽轮机主要零部件结构)

汽轮机原理(6汽轮机主要零部件结构)

低压 缸
外缸和内缸之间的相对 膨胀通过在内缸猫爪处 的汽缸补偿器、端部汽 封处的轴封补偿器以及 中低压连通管处的波纹 管进行补偿。 外缸与轴承座、内缸和 基础分离,不参与机组 的滑销系统。
在低压缸端壁上装设排汽缸喷 水减温装置。防止缸壁的温度 超过允许范围, 在低压缸适当位置上装设有向 空泄放安全膜(安全阀),其作用 是防止汽缸遭受超压损害。
低压缸纵剖面图 1-低压转子 2-低压外缸上半 3-低压内缸上半 4-低压外缸 6-低压内缸下半 7-低压外缸下半
(三) 进汽部分和中低压连通管
1 进汽部分 (1)定义:进汽部分是指调节汽阀后蒸汽进入汽缸第一级喷嘴的这 段区域。它包括调节汽阀至喷嘴室的主蒸汽(再热蒸汽)导管、导管与汽 缸的连接部分和喷嘴室。它是汽缸中承受蒸汽压力温度最高的部分。
由上汽缸水平法兰前后延伸出的 猫爪作为支承猫爪,分别支承在 汽缸前后的轴承座上。
特点:这种支承结构与中分面下猫 爪支承一样,汽缸受热膨胀时,不 会影响汽缸的中心线。同样克服了 非中分面下猫爪支承的缺点。但其 缺点是由于下缸是靠水平法兰螺栓 吊在上缸上,螺栓受力增加,而且 对中分面密封也不利,其安装也比 较复杂。
出口
进口
油动机
(四) 汽缸的支承和滑销系统
1 汽缸的支承: 汽缸通过轴承座及本身的搭脚 支承在基础台板上,基础台板又 用地脚螺栓固定在基础上。
(a)非中分面支承 (b)中分面支承
(1)猫爪支承 ①下猫爪支承 由下汽缸水平法兰前后延伸出的猫爪作为支承 猫爪,分别支承在汽缸前后的轴承座上。分为 非中分面下猫爪支承和中分面下猫爪支承。 特点:非中分面下猫爪支承的承力面与汽缸水 平中分面不在一个平面上。其优点是结构简单 ,安装检修方便;缺点是汽缸受热使猫爪因温 度升高而产生膨胀时,导致汽缸中分面抬高, 使静子和转子不在一个中心线上,从而改变了 静、动部分的径向间隙,严重时会造成静、动 部分摩擦甚至碰撞振动而损坏汽轮发电机组。 非中分面下猫爪支承只适用于温度不高的中低 参数机组的高压缸的支承。 中分面下猫爪支承是抬高猫爪的位置使其承力 面正好与汽缸的中分面在同一水平面上,从而 克服了非中分面下猫爪支承的缺点。这种结构 使下汽缸的加工变的复杂,但安装检修简单。 现常用于高参数大容量的机组的高、中压缸的 支承。(如上海汽轮机厂300MW机组采用的支 承结构就是中分面下猫爪支承)

汽轮机主要零部件的结构与作用

汽轮机主要零部件的结构与作用

汽轮机主要零部件的结构与作用一、基础与机座基础是由钢筋混凝土构成的整体结构。

其型式根据机组的结构特点及大小而定。

基础主要承受着汽轮机、凝汽器、工作机(及冷却器)等的重量,此外还承受着由于机组的转动部分质量不平衡所引起的离心力。

机座(台板)是用来支承机组并使其牢固地固定在基础上的部件。

小型机组采用整块式台板,是用铸铁浇铸的空心结构。

台板与基础之间置有垫铁,汽缸找平后,拧紧地脚螺栓,然后在空心台板内灌入混凝土,使台板牢固地固定在基础上。

连接台板与基础的地脚螺栓一般有双头螺栓和带钩式螺栓两种型式。

二、汽缸1.汽缸的作用及受力汽缸是汽轮机的外壳。

其作用是将汽轮机的通流部分与大气隔开,形成封闭的汽室,保证蒸汽在汽轮机内完成其能量转换过程。

汽缸内部装有喷咀室、喷咀、隔板套、隔板和汽封等零部件,汽缸外部装有调节汽阀及进汽、排汽和回热抽汽管路。

汽缸的受力情况比较复杂,而且随着汽轮机的运行工况改变而变化,为了掌握正确地运行方式,保证机组的安全,必须了解汽缸在工作时的受力情况。

汽缸在工作时承受的作用力主要有:(1)汽缸内外的压力差,使汽缸壁承受一定的作用力。

(2)隔板和喷咀作用在汽缸上的力,这是由隔板前后的压力差及汽流流过喷咀时的反作用所引起的。

(3)汽缸本身和安装在汽缸上零部件的重量。

(4)轴承座与汽缸铸成一体或轴承座螺栓连接下汽缸的机组,汽缸还承受着转子的重量及转子转动时产生的不平衡力。

(5)进排汽管道作用在汽缸上的力。

(6)汽轮机在运行中,汽缸各部分存在着温度差引起的热应力。

因此,在考虑汽缸结构时,必须保证汽缸有足够的强度和刚度,保证各部分受热时自由膨胀,根据汽流压力、温度和容积的变化要求通流部分有比较大地流通特性;在满足强度和刚度的情况下,尽量减薄汽缸和法兰壁的厚度,力求汽缸形状简单、对称。

在汽轮机运行时,必须合理地控制汽缸的温度变化速度,以避免汽缸产生过大的热应力和热变形及由此引起的汽缸结合面不严密或汽缸裂纹。

汽轮机原理 第五章

汽轮机原理 第五章

➢ 机组振动的评价标准 机组的振动值一般用轴承的振幅或轴的振幅大小来衡量
➢ 机组发生振动的原因 引起强迫振动的原因 转子质量不平衡 转子弯曲
转子沿径向温度分布不均匀而产生热弯曲 转子的材质不均匀或有缺陷,受热后出现热弯曲 动静部分之间的碰磨使转子弯曲 转子中心不正 转子支承系统变化 电磁力不平衡
d
* a
ns
Ab
(
* a
)
( sb )
Ab
(
* a
)
( sb )
[ Ab ]
2.不调频叶片的安全准则
Ab
(
* a
)
( sb )
k1k
2
k
d
* a
k3k4 k5k sb
[ Ab ]
➢ (二)调频叶片的安全准则 ➢ 1.A0型频率与kn的避开要求和安全倍率
f f max f min 100% ( f max f min ) / 2
2
EI ml 3
➢ 五、叶片频率的测定
➢ (一)叶片静频率测定
➢ 叶片静频率的测定是指在汽轮机转子静止状态下 测定叶片的自振频率值,常用自振法和共振法两 种测定方法。
1.自振法 2.共振法
➢ (二)叶片动频率的测定
➢ 六、叶片动强度的安全准则和叶片调频
(一)不调频叶片的安全准则
1.安全倍率Ab
用围带或拉筋连接成组的叶片,受到汽流作用力而发生弯 曲变形时,围带或拉筋也将随之弯折而产生弯曲变形 这时围带或者拉筋对叶片作用有反弯矩,部分抵消汽流弯 矩,使叶片弯曲应力减小
二、叶根与轮缘应力
叶根的主要应力来自叶片离心力
➢ 当叶根在轮缘中安装牢固,彼此紧密配合时,叶根在轮 周方向上类似于一个整体,汽流作用力加在叶片上的弯矩对 叶根的影响很微小,其弯曲应力可不加校核 ➢ 但考虑到叶轮材料的热膨胀系数常比叶片材料大、轮缘 受力后产生变形、加工及装配误差等因素,轮缘尺寸在运行 时会变大,叶根仍可能松动,受到汽流力作用引起弯曲应力 ➢ 特别是对于一些短叶片,例如调节级叶片,其工作型线 段很短,因此型线部分弯曲应力不大,但对于叶根而言,汽 流弯矩却很大 ➢ 在此条件下,叶根受到汽流作用力而产生的弯曲应力应 当加以考虑

汽轮机结构及零件强度

汽轮机结构及零件强度

(二)叶片的拉应力 叶片的拉应力由叶型 部分的离心拉应力及围带、 拉金离心力引起的拉应力 组成。 1.叶型部分离心力引 起的拉应力 2 dFx Ax ( R0 x) dx

Fx1 Ax ( R0 x) dx
2 x1
lb
2
x1
x1 2
A
Fx1 Ax1 Ax1

第四章
汽轮机结构及零件强度
汽轮机本体由转动部分和静止部分组成。转 动部分称为转子,主要部件有动叶片、主轴和叶 轮(反动式汽轮机为转鼓)、联轴器等;静止部 分称为静子,主要部件有汽缸、隔板、轴承和汽 封等。 第一节 动叶片 动叶片是蒸汽动能转换成转子机械能的重要 部件。它在运行中受力复杂,工作条件又很恶劣。 因此它不但要有良好的流动特性,以保证较高的 能量转换效率,还要有足够的强度和完善的振动 特性。 一、动叶片的结构 动叶片由叶型、叶根、叶顶三部分组成
lb x1
2

lb
x1
Ax ( R0 x)dx

lb
x1
Ax ( R0 x)dx

A( R0 x)dx
2
2
(R
0
l b ) 2 ( R0 x1 ) 2

由上式可知,等截面叶片的离心拉应力与横截 面积无关,即增大截面积并不能降低离心力引起的 拉应力。在ω、R0、lb已定的情况下,采用密度较 小的叶片材料,是降低叶片离心拉应力的有效办法。 由于等截面叶片的横截面积沿叶高不变,其根 部承受的离心力最大,因此根部的离心拉应力最大, 为:


对于变截面叶片,横截面积沿叶高是变化的, 2 在求拉应力时,通常将其沿叶高分成若干段,把每 段看作等截面体,然后计算出每段的离心力及每一 截面的离心拉应力。通过对各个截面的计算比较, 可找出离心拉应力最大的截面。

汽轮机原理-8-5气缸、隔板的结构和强度

汽轮机原理-8-5气缸、隔板的结构和强度

(二)汽缸的支承
猫爪一般装在前轴承座(及双缸汽轮机中间轴承座) 的水平接合面上,是由下汽缸或上汽缸端部突出的猫爪、 特制的销子和螺栓等组成。猫爪起着横销的作用,又对汽 缸起支承作用。猫爪横销的作用是保证汽缸在横向的定向 自由膨胀。同时随着汽缸在轴向的膨胀和收缩,推动轴承 座向前或向后移动,以保持转子与汽缸的轴向相对位置。
汽轮机原理 Principle of Steam Turbine
主讲老师:密腾阁 适用专业:能源与动力工程专业
南华大学 热能与动力工程系
第六节 汽缸、隔板的结构与强度
一、汽缸与隔板结构
(一)汽缸结构形式 1.蒸汽室的布置特点 2.高中压缸的结构特点
3.调节阀的布置 4.排气缸结构
南华大学 热能与动力工程系
南华大学 热能与动力工程系
南华大学 热能与动力工程系
(三)汽缸热膨胀及滑销系统
南华南华大学 热能与动力工程系
二、汽缸强度计算
应力分布(数值计算方法)+边界条件 薄壳理论
南华大学 热能与动力工程系
三、螺栓强度计算
使上下汽缸撑开的蒸汽作用力F为:
南华大学 热能与动力工程系
四、法兰强度计算
南华大学 热能与动力工程系
五、隔板强度计算——经验方法
(1)隔板的最大应力 (2)隔板的最大挠度
南华大学 热能与动力工程系

第五章 汽轮机零件的强度校核-第二节 汽轮机叶片静强度计算

第五章 汽轮机零件的强度校核-第二节   汽轮机叶片静强度计算

第二节 汽轮机叶片静强度计算叶片是汽轮机的主要零件之一,它将高速汽流的动能转换成机械功。

为了确保叶片安全工作,以及分析其损坏原因,必须掌握叶片静强度计算和动强度校核方法。

本节只讨论叶片静强度计算,重点介绍叶片的离心应力和蒸汽弯曲应力的计算,以及讨论围带、拉筋等对叶片弯曲应力和离心应力的影内。

一、单个叶片叶型部分的应力计算汽轮机叶片由叶顶、叶型(叶片型线,或称叶身)和叶根三部分组成,叶片是在高温、高转速和高速汽流绕流或湿蒸汽区的条件下工作的。

作用在叶型部分的力主要有两类:其一是与叶型自身质量和围带、拉筋质量有关的离心力;其二是高速汽流通过叶型通道时产生的蒸汽作用力,以及围带、拉筋发生弯曲变形时对叶片的作用力等。

前者是叶型内部的离心应力;后者是弯曲应力。

当叶片离心力的作用点不通过计算截面的形心时,离心力除了引起拉伸应力外,还要产生离心力偏心导致的弯曲应力。

叶片分为等截面和变截面叶片两类。

两者的结构和受力不同,因而其离心力和弯曲应力的计算方法也有区别。

(一) 离心应力计算汽轮机叶片在高速旋转时产生很大的离心力,由离心力引起的应力称为叶片的离心应力。

由于离心力沿叶高是变化的,所以离心应力沿叶高各个截面上也是不相等的。

尽管离心力在叶型根部截面最大,但高心应力的大小要视叶型截面的变化规律而定。

1.等截面叶片的离心应力计算等截面叶片如图5.2.1所示,其叶型截面面积沿叶高不变。

由于叶型根部截面承受整个叶型部分的离心力,所以根部截面的离心力c F 最大:2ωρm c A l R F = (5.2.1)式中 ρ——叶片材料密度;A ——叶型截面积; l ——叶型高度;mR ——级的平均半径;ω——叶轮的旋转角速度。

等截面叶片根部截面积的离心应力最大用m ax .c σ表示,即2m ax ./ωρσm c c lR A F == (5.2.2) 由上式可得到几点有益的启示: 1) 等截面叶片的离心应力与其截面面积大小无关,也就是说对于等截面叶片不能用增加截面面积的方法来降低离心应力,因为随着截面积的增加其离心应力也成比例增加,根部截面的最大离心应力保持不变。

汽轮机结构及零件强度习题答案

汽轮机结构及零件强度习题答案

第四章 汽轮机结构及零件强度习题答案1.汽轮机本体由哪些主要部件组成?汽轮机本体是汽轮机设备的主要组成部分,它由转动部分(转子)和固定部分(静子)组成。

转动部分包括动叶片、叶轮(反动式汽轮机为转鼓)、主轴和联轴器及紧固件等旋转部件;固定部件包括汽缸、蒸汽室、喷嘴室、隔板、隔板套(或静叶持环)、汽封、轴承、轴承座、机座、滑销系统以及有关紧固零件等。

2.动叶片常用的叶根型式有哪几种?各有何特点?常用的结构型式有T 型、叉型和枞树型等T 型叶根:结构简单,加工方便,增大受力面积,提高承载能力,多用于短叶片,加有凸肩的可用于中长叶片。

叉型叶根:强度高,适应性好。

同时加工简单,更换方便。

枞树型叶根:承载截面按等强度分布,适应性好。

但加工复杂,精度要求高。

3.围带和拉金分别有什么作用?有哪几种型式?采用围带或拉金可增加叶片刚性,围带:增加叶片刚性,减少级内漏气损失。

降低叶片蒸汽力引起的弯应力,调整叶片频率。

拉金:增加叶片刚性,改善振动性能。

4.动叶片工作时主要受到哪些力的作用?⎪⎪⎪⎩⎪⎪⎪⎨⎧⎪⎭⎪⎬⎫⎩⎨⎧⎩⎨⎧静应力动应力—交变部分汽流弯应力—稳定部分汽流力离心弯应力离心拉应力离心力叶片受力5.等截面叶片上最大拉应力和弯应力在什么地方?等截面直叶片其根部截面承受最大的离心力与离心拉应力。

等截面直叶片根部截面不同部位均承受最大的弯应力6.工作时引起叶片振动的激振力有哪几类?是如何产生的?激振力按频率的高低可分为低频激振力和高频激振力。

主要是由于沿圆周方向汽流不均匀而产生的,这样形成的激振力产生这种现象的主要原因有:个别喷嘴损坏或制造、安装偏差;隔板中分面处结合不好使汽流异常;级前或级后有加强筋,干扰汽流;级前或级后有抽汽口或排汽口;隔板采用部分进汽等。

由于喷嘴的出汽边有一定的厚度,使得喷嘴叶栅出口的汽流速度分布不均匀,通道中间部分高而出汽边尾迹处低。

叶片每经过一个喷嘴,所受的汽流力就变动一次,即受到一次激振,称为高频激振力。

汽轮发电机的主要组成部分及结构特点

汽轮发电机的主要组成部分及结构特点

汽轮发电机的主要组成部分及结构特点汽轮发电机是一种利用汽轮机驱动发电机发电的设备。

其主要组成部分包括汽轮机、发电机、热交换设备、控制系统和辅助设备等。

下面将分别介绍这些组成部分的结构特点。

汽轮机是汽轮发电机的核心部件,它通过燃烧燃料产生的高温高压气体驱动转子旋转,进而带动发电机发电。

汽轮机的结构特点主要体现在以下几个方面:1. 转子结构:汽轮机的转子通常由高压段、中压段和低压段组成。

每个段落的转子叶片的数量和形状都不相同,根据气流参数的不同,使得每个段落的转子受力均衡,提高了转子的可靠性和稳定性。

2. 叶片结构:汽轮机的叶片通常采用双流道结构,即每个叶片上有两个流道,分别用于高压气体和低压气体。

叶片材料通常采用高温合金,以保证叶片在高温高压下的强度和耐腐蚀性能。

3. 汽轮机的外壳:汽轮机的外壳通常由高温合金制成,能够承受高温高压气体的冲击和腐蚀。

外壳内部的冷却结构可以减少叶片和外壳的温度梯度,提高了汽轮机的寿命和可靠性。

发电机是汽轮发电机的另一个重要组成部分,它将汽轮机产生的机械能转换为电能输出。

发电机的结构特点主要体现在以下几个方面:1. 定子结构:发电机的定子通常由若干组线圈和铁芯叠装而成。

定子线圈的数量和排列方式根据发电机的额定功率和电压等参数确定。

定子铁芯的结构通常采用矩形截面,以提高磁通密度和发电效率。

2. 转子结构:发电机的转子通常由磁极和转子轴组成。

转子磁极的数量和形状根据发电机的极数和转速等参数确定。

转子轴一般采用高强度材料制成,以承受转子磁极的离心力和惯性力。

3. 冷却结构:发电机的定子和转子通常需要进行冷却,以保持其温度在可控范围内。

常见的冷却方式有风冷和水冷两种,其中水冷方式可以提供更高的冷却效果,但需要增加冷却系统的复杂性和成本。

热交换设备是汽轮发电机的重要辅助设备,它负责将汽轮机排出的高温排烟进行冷却,以提高热能的利用效率。

热交换设备的结构特点主要体现在以下几个方面:1. 烟气冷却器:烟气冷却器通常采用水冷方式,即将烟气通过管道与循环水进行换热,使烟气的温度降低。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

空心松装拉金
剖分松装拉金
Z装拉金
14
15
二、叶片的受力分析 叶片受力离气心流力力离 离交稳心 心变定拉 弯部部应 应分分力 力--动气应流静力弯应应力力
拉应力:叶型部分的离心拉应力、围带和拉金离心力 弯应力:汽流作用力、离心力产生的弯应力、围带和拉金 对叶片产生弯应力
轮式转子主轴上装有叶轮,动叶片安装在叶轮上,通常用 于冲动式汽轮机。 1、套装转子 叶轮与主轴分别加工制造,装配时将叶轮热套在轴上。 特点:加工方便、能合理利用材料、质量容易得到保证,在 高温或大温差情况下容易松动。 应用:一般用于中压汽轮机和高压汽轮机的低压部分。
18
2、整锻转子 叶轮、联轴器等与主轴为一整体,由整体锻件加工而成。 特点:不会出现叶轮等零件松动问题,结构紧凑,强度和 刚度较高;但锻件尺寸大,对生产设备和加工工艺要求高, 贵重材料消耗大。 应用:大容量汽轮机高、中压转子。
36
国产300MW双层结构低压缸
1—内缸;2—外缸;3—排汽室;4—扩压器;5—汽轮机后轴承;
6—隔板套;7—扩压管斜前壁;8—进汽口;9—低压转子
37
➢ 喷水减温装置
在汽轮机启动、空负荷及低负荷 运行时,蒸汽流量很小,不足以带走 因鼓风摩擦产生的热量,使排汽温度 升高,排汽缸温度升高,引起汽缸的 热变形,使汽轮机动、静部分中心不 一致,造成机组振动或发生事故。因 此,有的汽轮机在排汽缸上装设了喷 水减温装置,以防止排汽缸温度过高。
一、喷嘴组 作用:安装调节级喷嘴(静叶)的部件。 制造:精密铸造;整锻铣制焊接 ➢ 整锻铣制的焊接结构喷嘴组具有较高精度,密封性能和热 膨胀性能比较好,广泛应用于高参数汽轮机,但制造工艺复 杂,费工又费料。 ➢ 精铸工艺喷嘴组的喷嘴汽道形状可以不受机械加工工艺的 限制,而且还可节省材料,使机械加工量大为减少,应用也 比较广泛;其缺点是喷嘴组精度有待进一步提高。
2
一、动叶片的结构 动叶片由叶型、叶根、叶顶三部分组成。
(一)叶型 叶型是动叶片的基本部分,相邻叶片的叶型部分构成通道。 (二)叶根部分
叶根部分是将动叶片固定在叶轮或转鼓上的连接部分。1、 T型叶根 优点:结构简单,加工方便,被短叶片普遍采用; 缺点:在叶片离心力作用下,叶根对叶轮两侧产生弯矩; 装配:周向埋入法。
汽轮机结构及零件强度
1
第一节 动叶片
汽轮机本体由转动部分和静止部分组成。 ➢ 转动部分称为转子,主要部件有动叶片、主轴和叶轮(反 动式汽轮机为转鼓)、联轴器等; ➢ 静止部分称为静子,主要部件有汽缸、隔板、轴承和汽封 等。 作用:蒸汽动能转换成转子机械能的重要部件。 要求:良好的流动特性,足够的强度和完善的振动特性。
34
35
➢ 由于外缸受到夹层蒸汽的冷却,工作温度较低,可采用较低 等级的材料,节约了优质耐热合金钢。 缺点:增加了安装、检修工作量。 2、低压缸 工作特点:保证足够的刚度和良好的流动特性,尽量减小排 汽损失。 ➢ 采用钢板焊接结构,并用加强筋加固; ➢ 排汽室采用径向扩压结构,以充分利用排汽余速动能; ➢ 低压缸进、出汽温差大,为使外壳温度分布均匀,可以采用 双层甚至三层结构。
16
第二节 转子
作用:汇集各级动叶栅所得到的机械能并传给发电机。 组成:轴、轴颈、密封轴、推力环、联轴节、轮盘(或转 鼓)、工作叶片、汽轮机超速保护装置的脉动油泵轮等附件。 对于反动式单流路汽轮机还布置有平衡活塞。 受力:蒸汽作用力、离心力、热应力、轴系的振动应力。
套装转子
17
一、转子的结构 (一)轮式转子
11
(4)有的围带装设了汽封,减小了级内漏汽损失。 形式:整体围带,铆接或焊接围带,弹性拱形围带; 2、拉金 作用:增加叶片刚性,改善其振动性能。 缺点: (1)处于蒸汽通道中,增加了蒸汽流动损失; (2)拉金孔会削弱叶片强度;
12
整体围带
铆接围带
弹性拱形围带
13
实心焊接拉金
实心松装拉金
55
56
二、隔板 作用:隔板用以固定汽轮机各级的静叶片,并将汽轮机的 汽缸分割成若干个汽室。 结构:隔板通常做成水平对分形式。隔板内圆孔处开有汽 封安装槽,减小隔板的漏汽损失。 组成 ➢ 冲动级隔板:隔板外缘,喷嘴(静叶),隔板体;主要形 式有焊接式和铸造式; ➢ 反动级隔板:隔板外缘,喷嘴(静叶)
25
盘车齿轮 主轴
螺栓 对轮
套装式刚性联轴器
螺栓 对轮
垫片
整锻式刚性联轴器 波形套筒 螺栓 对轮
半挠性联轴器
26
三、转子的临界转速
临界转速:是指当外界干扰的频率等于转子的固有振动频率 时的转速。此时出现共振现象,转子发生强烈振动,噪声增 大,振幅不断增加,破坏轴承的正常工作,可使汽轮机造成 严重损害事故。
19
3、组合转子 高压部分采用整段式、低压部分采用套装式。
20
4、焊接转子 由若干个实心轮盘和两个端轴焊接而成。 特点:强度高、刚度大、相对重量轻、结构紧凑等,但对焊 接工艺要求高。
21
(二)鼓式转子 鼓式转子没有叶轮或有叶轮径向尺寸也很小,除调节级外, 其它各级动叶片安装在转鼓上,可缩短轴向长度和减小轴向 推力,主要用于反动式汽轮机。 为了减小高温区域内转子的金属蠕变变形和热应力,需要 对转子进行冷却。
(一)等直径均布质量转子的临界转速
nc

30i 2
l2
EI
A
EI — 抗弯刚度 i=1,2,3…
E:材料弹性模数 I:横截面的形心主惯性矩 l:转子的跨度 A:转子横截面积 ρ:材料密度
27
(二)汽轮机转子的临界转速 等直径均布质量转子的临界转速公式仍然适用; 单跨转子:汽轮机中每一根转子两端都有轴承支承。 轴系:汽轮机各跨转子及发电机转子之间用联轴器连接起
45

46
47
上层缸体的内缸支撑
48
四、滑销系统 纵销:位于轴承座滑动接触面上,导引轴承座和汽缸沿轴方 向膨胀。 横销:位于轴承座、汽缸座架滑动接合面及猫爪处,导引轴 承座或汽缸沿横向膨胀,并与纵销配合决定汽缸膨胀的死点。 立销:位于汽缸和轴承座连接处,导引汽缸沿垂直方向膨胀。
来,就构成了一个多支点的转子系统,称为轴系。 轴系的临界转速比单跨转子相应阶次的临界转速高,且联
轴器刚性越好,临界转速提高得越多。 转子临界转速的大小还受到工作温度和支承刚度等因素的
影响。
28
(三)转子临界转速的校核标准 刚性转子:一阶临界转速高于正常工作转速的转子; 挠性转子:亦称柔性转子,一阶临界转速低于正常工作转速 的转子。 转子临界转速的校核标准:
49
50
51
52
53
第四节 喷嘴组及隔板
喷嘴组和隔板上实际都安装有汽轮机喷嘴(静叶)。 喷嘴组是调节级喷嘴根据不同的进汽弧段按组固定在喷嘴
室上形成的。 隔板是固定或安装压力级喷嘴的部件。压力级的喷嘴一般
都装在隔板上,然后再安装到汽缸内壁上。实际就是安装 喷嘴(静叶)的部件。
54
汽轮机法兰螺栓加热装置示意图
41
三、汽缸的支承 与轴承座连成一体
中小型汽轮机的高压缸,多采用垂直的半圆法兰与前轴承 座连成一体。在法兰面上,采用一只立销和两只横销定位, 使其在汽缸受热面变形后,仍能和轴承座之间保持准确的中 心位置。而低压缸的低压侧和汽轮机的中轴承箱铸成一体, 低压后部由左右两个支承脚支在低压缸的座架上。
➢ 一般应用于高压以下的汽轮机的支撑。
44
上缸猫爪支撑 ➢ 采用这种支撑方式的汽缸上、下缸都有猫爪,以上缸猫爪
作为工作猫爪,支撑面与汽缸水平中分面一致,属于中分 面支撑。 ➢ 优点:汽缸的中心线位置没有变化,较好地保持汽缸与转 子中心一致;但是安装检修比较复杂,增加了螺栓的受力, 使法兰结合面产生张口。 ➢ 应用超高压以上的高、中压缸支撑。
42

43
猫爪支撑
汽轮机高、中压缸一般通过水平法兰两端伸出的猫爪支撑 在轴承座上,成为猫爪支撑。分上缸猫爪支撑和下缸猫爪支 撑。
下缸猫爪支撑
➢ 利用下缸伸出的猫爪作为承力面搭在轴承座两侧的支撑块 上,并用压块压住,以防抬起。
➢ 特点:支撑方式简单,安装、检修方便,造成动、静部分 径向间隙变化。
喷水减温装置
1-进水管;2-喷水管
38
3.进汽部分 高压缸的前端,即从调节阀到调节级喷嘴这段区域,是汽
轮机的进汽部分,它包括蒸汽室和喷嘴室,是汽轮机中承受 压力和温度最高的部分。 4. 汽缸法兰、螺栓加热装置 作用:减小汽缸、法兰及连接螺栓间的温差,缩短启、停时 间。
39
喷嘴箱的构造
40
1、2-蒸汽连接口;3-平面槽; (a)高压外缸法兰;(b)、(c)法兰螺栓加热流程
8
3、枞树型叶根 优点:叶根的齿数可按叶片上载荷来选择,因此承载能力
大,强度适应性好,拆装方便。 缺点:加工复杂,精度要求高。 装配方法:叶根沿轴向装入轮缘上的枞树型槽中。 应用:主要用于载荷大的叶片,如末级叶片等。
9
末级扭叶片实物图
末级叶根安装实物图
调节级叶根实物图
叶片实物图
10
22
二、转子上的主要零部件 (一)叶轮 1、叶轮的结构 作用:安装动叶片并将动叶片上的转矩传递给主轴。 结构: ➢ 轮缘:开有安装叶片的叶根槽; ➢ 轮面:将轮缘和轮毂或主轴连成一体,开有平衡孔; ➢ 轮毂:减小叶轮内孔应力的加厚部分;
23
按叶轮断面的型线分类
➢ 等厚度叶轮:加工方便,轴向尺寸小,但强度低,通常用于 叶轮直径较小的高压部分。 ➢ 锥形叶轮:加工方便,强 度高;
➢ 等强度叶轮:无中心孔, 强度最高,但加工要求高, 多用于轮盘式焊接转子。
等厚度叶轮
相关文档
最新文档
