(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920186604.8(22)申请日 2019.02.02(73)专利权人 无锡恒信北石科技有限公司地址 214000 江苏省无锡市滨湖区青龙山对安咀72号(72)发明人 梁海洋 周光 张志海 (74)专利代理机构 无锡盛阳专利商标事务所(普通合伙) 32227代理人 刘瑞平 郭金玉(51)Int.Cl.B23P 19/10(2006.01)(54)实用新型名称一种石油领域的全金属锥形组合螺杆泵的调节装置(57)摘要本实用新型提供了一种石油领域的全金属锥形组合螺杆泵的调节装置，其能解决全金属锥形组合螺杆泵在装配过程中以及磨损后的调节过程中，需通过人工反复调试才能实现调节后的转子和定子之间的间隙保持最佳范围，不仅调节较为繁琐，而且调节过程中反复停机启动，影响原油产量的技术问题。
一种石油领域的全金属锥形组合螺杆泵的调节装置，包括升降机构，其特征在于：调节装置还包括控制器、扭矩传感器和流量传感器，控制器分别与扭矩传感器、流量传感器和伺服电机电控连接，扭矩传感器用于监测抽油杆的扭矩，流量传感器用于监测全金属锥形组合螺杆泵的原油出液流量。
通过扭矩传感器和流量传感器将监控信号反馈控制器，智能化程度高。
权利要求书2页 说明书4页 附图3页CN 209648085 U 2019.11.19C N 209648085U权 利 要 求 书1/2页CN 209648085 U1.一种石油领域的全金属锥形组合螺杆泵的调节装置，包括升降机构，其特征在于：所述升降机构包括横梁、第一固定件、第二固定件、平面轴承、升降组件和伺服电机，全金属锥形组合螺杆泵的抽油杆自上而下贯穿所述平面轴承和所述横梁，所述第一固定件可拆卸地固定连接于横梁下方的抽油杆，所述第一固定件和全金属锥形组合螺杆泵的抽油驱动单元的输出端为上、下方向的滑动配合并且能够向所述抽油杆传递抽油驱动单元的输出扭矩，所述第二固定件可拆卸地固定连接于横梁上方的抽油杆，所述第二固定件抵接所述平面轴承，所述平面轴承安装于所述横梁，两个所述升降组件分设于所述横梁的两端并且升降组件的输出端分别与所述横梁固定连接，所述伺服电机驱动所述升降组件做升降运动；所述调节装置还包括控制器、扭矩传感器和流量传感器，所述控制器分别与所述扭矩传感器、流量传感器和伺服电机电控连接，所述扭矩传感器用于监测抽油杆的扭矩，所述流量传感器用于监测全金属锥形组合螺杆泵的原油出液流量。
全金属单螺杆泵采油装置[实用新型专利]
![全金属单螺杆泵采油装置[实用新型专利]](https://img.taocdn.com/s3/m/3e6ff78b0b1c59eef9c7b42f.png)
专利名称：全金属单螺杆泵采油装置专利类型：实用新型专利
发明人：朱成林,朱丽君,才小丽
申请号：CN200820132662.4
申请日：20080820
公开号：CN201262146Y
公开日：
20090624
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种全金属单螺杆泵采油装置，包括有地面驱动装置、全金属制成的单螺杆泵、用于连接所述驱动装置及所述单螺杆泵一端的连续光杆、与所述单螺杆泵另一端部连接的锚定器及用于控制所述驱动装置的变频调速控制器，所述单螺杆泵包括有置入油井内部的全金属定子及位于所述定子内部与所述连续光杆连接并一起转动的一个转子，在所述转子的外表面与所述定子的内表面设有相互匹配的螺旋曲面。
本实用新型中的采油装置由于对螺杆泵结构的改进，使其具有高转数、耐温高、防砂、防闪蒸的优势。
申请人：辽宁华孚石油高科技股份有限公司
地址：124013 辽宁省盘锦市兴隆台区工业开发区北环北街18号
国籍：CN
代理机构：北京汇泽知识产权代理有限公司
代理人：徐乐慧
更多信息请下载全文后查看。

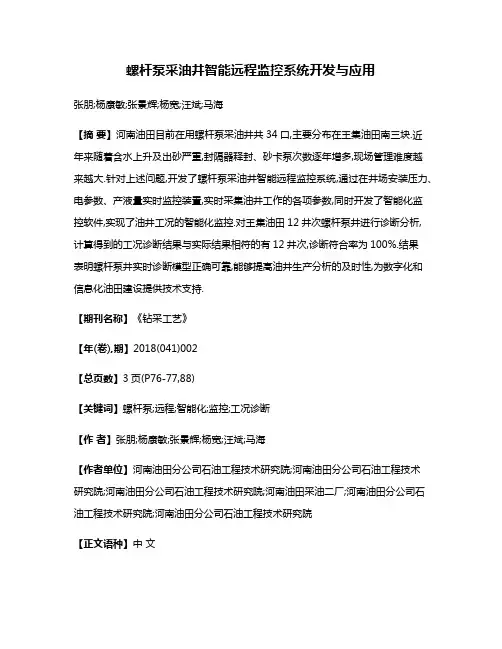

螺杆泵采油井智能远程监控系统开发与应用
