简述氧化锡的还原氧化锡是一种常见的无机化合物，化学式为SnO2。
它是一种固体物质，常见的形式为白色结晶或粉末。
氧化锡具有许多重要的应用，包括作为催化剂、电子材料和防腐剂等。
然而，氧化锡的还原过程也是一个非常重要的研究领域。
氧化锡的还原过程指的是将氧化锡中的氧原子去除，从而得到金属锡。
这是一个可逆的化学反应，可以通过不同的方法进行还原。
其中，最常见的方法是使用碳作为还原剂。
碳可以与氧化锡中的氧反应，生成二氧化碳，并将锡还原为金属态。
碳还原法是一种相对简单而常用的氧化锡还原方法。
在实验室中，可以通过加热氧化锡和碳的混合物来进行反应。
加热后，碳与氧化锡反应，生成二氧化碳气体，并释放出金属锡。
此时，金属锡可以以液态或固态的形式收集。
除了碳还原法，还有其他一些方法可以将氧化锡还原为金属锡。
例如，可以使用氢气作为还原剂。
氢气可以与氧化锡反应，生成水蒸气，并将锡还原为金属态。
这种方法常用于工业生产中，可以通过加热氧化锡和氢气的混合物来进行反应。
还有一些其他的还原方法，如使用金属还原剂、电解还原等。
这些方法都可以将氧化锡还原为金属锡，但在实际应用中，选择合适的还原方法需要考虑多个因素，如成本、操作条件和产物纯度等。
氧化锡的还原过程在工业生产中具有重要的应用。
金属锡是一种重要的工业原料，广泛用于制造锡合金、焊接材料、涂层材料等。
因此，研究氧化锡的还原过程对于锡工业的发展具有重要意义。
总结起来，氧化锡的还原过程是将氧化锡中的氧原子去除，得到金属锡的过程。
碳还原法是一种常用的方法，通过碳与氧化锡反应，生成二氧化碳并释放出金属锡。
此外，还有其他一些还原方法可供选择。
研究氧化锡的还原过程对于锡工业的发展具有重要意义。
简述氧化锡的还原
简述氧化锡的还原
氧化锡（SnO2）是锡的一种氧化物，可以通过还原反应将其还原成金属锡（Sn）。
下面是氧化锡的还原过程的简要描述：
1.还原剂选择：选择适合将氧化锡还原的还原剂。
常见的还原剂
包括碳（如木炭、石墨）、氢气（H2）和一些金属还原剂（如铝）等。
2.加热：将含有氧化锡的物质与还原剂放置在加热设备中，并加
热到适当的温度。
加热有助于加速还原反应的进行。
3.还原反应：在加热的条件下，还原剂与氧化锡发生反应。
具体
反应的化学方程式取决于所选的还原剂。
o使用碳进行还原：
SnO2 + C → Sn + CO2
o使用氢气进行还原：
SnO2 + 2H2 → Sn + 2H2O
o使用铝进行还原：
SnO2 + 2Al → Sn + Al2O3
4.产物分离：经过还原反应后，产生的金属锡可以从反应体系中
得到，通常通过分离、过滤或者冷却凝固等方法将其提取出来。
需要注意的是，不同的还原剂和反应条件可能会对还原过程产生影响。
此外，还原反应的实际操作需要注意安全性，并根据具体情况来选择和控制合适的温度和反应条件。
一种氧化锡的制备方法及其催化酯交换反应方法
一种氧化锡的制备方法及其催化酯交换反应方法
制备氧化锡及其催化酯交换反应
氧化锡（Tin Oxide）是一种无定形白色沉淀物，由不同程度的氧化锡制成，具有良好的电导性和热稳定性，可以用于制备酯交换反应的催化剂。
本文介绍了一种制备氧化锡及其应用于酯交换反应的方法。
首先，可以使用锡和氧元素水解而制备氧化锡，在稀硫酸和过氧化氢溶液中加入锡和氧元素，反应温度为140-170℃，经3-4小时反应，可以制备出氧化锡。
其次，可以将氧化锡应用于酯交换反应。
在交换反应过程中，首先，添加合适的量的氧化锡，使其溶于有机溶剂中，然后加入反应物，耘及碱性介质，以提高反应效率，最后在室温下反应1-2小时即可得到所需的产物。
此外，氧化锡还可以作为绝缘性层材料，用于提高和保护电子组件的耐候性，其可承受较高的电压，可以作为电容器的外电极，也可以用作电阻器的封装和绝缘材料，可以防止过电流和电压的出现。
综上所述，氧化锡既可以作为催化剂用于酯交换反应，也可以用作电子组件的绝缘性层材料，结构简单，制备方法容易，且具有良好的热稳定性和耐电压性，因此具有广泛的应用前景。

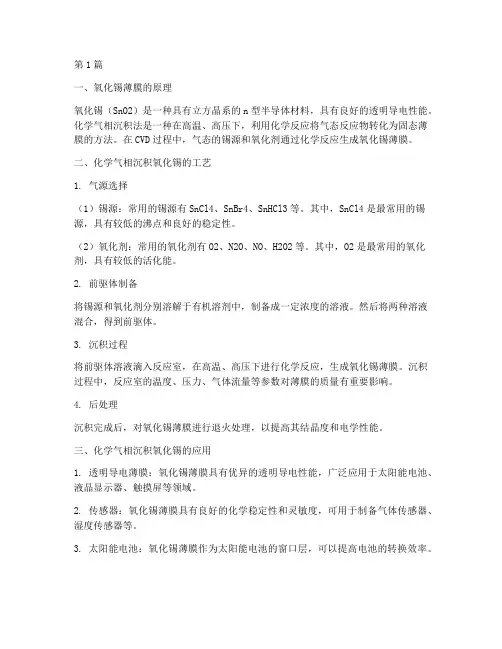

化学气相沉积氧化锡(3篇)
第1篇一、氧化锡薄膜的原理氧化锡（SnO2）是一种具有立方晶系的n型半导体材料，具有良好的透明导电性能。
化学气相沉积法是一种在高温、高压下，利用化学反应将气态反应物转化为固态薄膜的方法。
在CVD过程中，气态的锡源和氧化剂通过化学反应生成氧化锡薄膜。
二、化学气相沉积氧化锡的工艺1. 气源选择（1）锡源：常用的锡源有SnCl4、SnBr4、SnHCl3等。
其中，SnCl4是最常用的锡源，具有较低的沸点和良好的稳定性。
（2）氧化剂：常用的氧化剂有O2、N2O、NO、H2O2等。
其中，O2是最常用的氧化剂，具有较低的活化能。
2. 前驱体制备将锡源和氧化剂分别溶解于有机溶剂中，制备成一定浓度的溶液。
然后将两种溶液混合，得到前驱体。
3. 沉积过程将前驱体溶液滴入反应室，在高温、高压下进行化学反应，生成氧化锡薄膜。
沉积过程中，反应室的温度、压力、气体流量等参数对薄膜的质量有重要影响。
4. 后处理沉积完成后，对氧化锡薄膜进行退火处理，以提高其结晶度和电学性能。
三、化学气相沉积氧化锡的应用1. 透明导电薄膜：氧化锡薄膜具有优异的透明导电性能，广泛应用于太阳能电池、液晶显示器、触摸屏等领域。
2. 传感器：氧化锡薄膜具有良好的化学稳定性和灵敏度，可用于制备气体传感器、湿度传感器等。
3. 太阳能电池：氧化锡薄膜作为太阳能电池的窗口层，可以提高电池的转换效率。
4. 光电子器件：氧化锡薄膜在光电子器件中具有良好的光电器件性能，如光催化剂、光敏器件等。
四、化学气相沉积氧化锡的发展趋势1. 高性能氧化锡薄膜的制备：通过优化CVD工艺参数，提高氧化锡薄膜的结晶度、均匀性和透明导电性能。
2. 绿色环保工艺：开发低毒、低污染的CVD工艺，降低对环境的影响。
3. 智能化控制：利用计算机技术实现CVD过程的智能化控制，提高生产效率和产品质量。
4. 拓展应用领域：进一步拓展氧化锡薄膜在光电子、传感器、新能源等领域的应用。
总之，化学气相沉积氧化锡作为一种重要的薄膜制备技术，具有广泛的应用前景。
氧化锡靶材作用
氧化锡靶材作用
氧化锡靶材是一种重要的材料，在各个领域都有广泛的应用。
它具有优良的导电性、热稳定性和化学稳定性，因此被广泛用于电子器件、太阳能电池、液晶显示器等领域。
让我们来了解一下氧化锡靶材的制备过程。
氧化锡靶材通常是通过物理气相沉积（PVD）的方法制备而成的。
这种方法使用高纯度的锡作为原料，将其放置在真空室中，然后通入氧气，通过高温蒸发和凝结的过程，形成致密均匀的氧化锡薄膜。
制备出的氧化锡靶材具有高纯度、均匀性好等优点。
氧化锡靶材在电子器件领域有着广泛的应用。
首先，它常被用于制备透明导电膜。
透明导电膜是一种能够同时具备高透光性和良好导电性的材料，用于制备触摸屏、柔性显示器等电子产品。
氧化锡靶材可以通过蒸发沉积、溅射等方法制备出高质量的透明导电膜，具有优异的电导率和透过率。
氧化锡靶材还可以用于制备太阳能电池。
太阳能电池是一种能够将太阳能转化为电能的装置，其中的透明导电层起着关键的作用。
氧化锡靶材制备的透明导电层能够有效地收集光能，并将其转化为电能，提高太阳能电池的效率。
液晶显示器是另一个重要的应用领域。
液晶显示器是一种使用液晶作为光学调制器件的平面显示器，其中的透明导电层用于驱动液晶
分子的排列。
氧化锡靶材制备的透明导电层具有优异的电导率和透过率，能够提供稳定的电场和光透过性能，使得液晶显示器具有高质量的图像显示效果。
氧化锡靶材作为一种重要的材料，具有广泛的应用前景。
它在电子器件、太阳能电池、液晶显示器等领域都发挥着重要的作用。
随着科技的不断进步，相信氧化锡靶材的应用领域还会不断拓展，为人们带来更多的便利和创新。

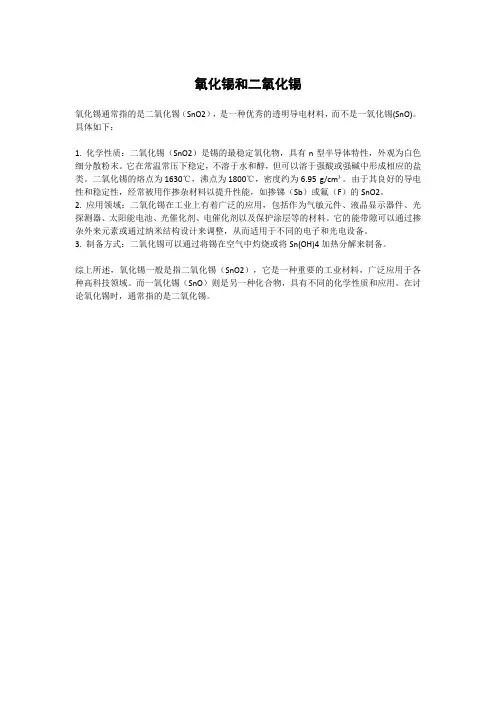

氧化锡和二氧化锡
氧化锡和二氧化锡
氧化锡通常指的是二氧化锡（SnO2），是一种优秀的透明导电材料，而不是一氧化锡(SnO)。
具体如下：
1. 化学性质：二氧化锡（SnO2）是锡的最稳定氧化物，具有n型半导体特性，外观为白色细分散粉末。
它在常温常压下稳定，不溶于水和醇，但可以溶于强酸或强碱中形成相应的盐类。
二氧化锡的熔点为1630℃，沸点为1800℃，密度约为6.95 g/cm³。
由于其良好的导电性和稳定性，经常被用作掺杂材料以提升性能，如掺锑（Sb）或氟（F）的SnO2。
2. 应用领域：二氧化锡在工业上有着广泛的应用，包括作为气敏元件、液晶显示器件、光探测器、太阳能电池、光催化剂、电催化剂以及保护涂层等的材料。
它的能带隙可以通过掺杂外来元素或通过纳米结构设计来调整，从而适用于不同的电子和光电设备。
3. 制备方式：二氧化锡可以通过将锡在空气中灼烧或将Sn(OH)4加热分解来制备。
综上所述，氧化锡一般是指二氧化锡（SnO2），它是一种重要的工业材料，广泛应用于各种高科技领域。
而一氧化锡（SnO）则是另一种化合物，具有不同的化学性质和应用。
在讨论氧化锡时，通常指的是二氧化锡。
二维材料氧化锡的拉曼特征峰位
二维材料氧化锡的拉曼特征峰位氧化锡（SnO2）是一种重要的二维材料，它由锡和氧两种元素组成，具有许多独特的物理性质和应用潜力。
在研究和应用过程中，了解氧化锡的拉曼特征峰位非常重要，因为拉曼光谱是一种非常强大的分析工具，可以提供分子结构、晶格振动和电子激发等信息。
本文将对氧化锡的拉曼特征峰位进行详细介绍。
首先，值得注意的是，氧化锡是一种常见的半导体材料，它具有独特的晶体结构和电子能带构型。
氧化锡一般采用金红石型结构，即Sn4+离子在八面体的氧气中心周围排列。
这种排列方式导致了一种类似于光子晶体的周期性结构，从而使得氧化锡具有许多特殊的光学和电学性质。
在拉曼光谱中，氧化锡通常表现出几个明显的特征峰位，其中最重要的是A1g模式、Eg模式和B2g模式。
这些模式对应于氧化锡晶格的不同振动方式，反映了氧化锡的晶体结构和化学成分。
第一个特征峰位是A1g模式，它通常位于480-520 cm-1的频率范围。
