低频信号发生器
低频信号发生器实习报告
实习报告：低频信号发生器的设计与实现一、实习背景随着现代电子技术的快速发展，信号发生器在科研、生产和教学等领域发挥着越来越重要的作用。
低频信号发生器作为一种基础电子测试仪器，能够产生各种低频电信号，用于测试电子电路的性能、调试和校准等。
本次实习旨在了解低频信号发生器的基本原理，掌握其设计和实现方法，并在此基础上，自行设计并制作一款低频信号发生器。
二、实习内容1. 了解低频信号发生器的基本原理低频信号发生器主要基于模拟电子技术和数字电子技术实现。
其基本原理包括正弦波振荡、幅度调制、频率调制等。
通过调整振荡器、放大器、滤波器等电路参数，可以产生不同频率、幅度和波形的信号。
2. 学习低频信号发生器的设计方法在本次实习中，我们学习了基于单片机和DAC0832数模转换器的低频信号发生器设计方法。
单片机和DAC0832数模转换器协同工作，通过软件编程和查表方法，实现波形信号的生成。
采样点越密，信号失真度越小。
程序设定寄存器T0作定时器，T1作计数器，以控制信号的频率和相位。
3. 进行Proteus计算机软件仿真为了验证设计的正确性和可行性，我们使用Proteus软件对低频信号发生器进行了仿真。
通过调整仿真参数，观察不同波形信号的输出，确保信号发生器能够正常工作。
4. 实际制作与调试根据设计方案，我们购买了所需的元器件，并进行焊接、组装和调试。
在实际制作过程中，我们遇到了一些问题，如电路故障、参数设置不当等。
通过请教老师和查阅资料，我们逐步解决了这些问题，最终成功制作出一款低频信号发生器。
三、实习心得通过本次实习，我对低频信号发生器的设计和实现有了更深入的了解。
在实际制作过程中，我学会了如何解决电路故障和调整参数，提高了自己的动手能力和解决问题的能力。
同时，我也认识到团队合作的重要性，与同学们共同解决难题，共同完成实习任务。
总之，本次实习使我受益匪浅，不仅提高了自己的专业技能，还培养了团队合作精神。
在今后的学习和工作中，我将继续努力，不断拓展自己的知识面和技能，为我国的电子科技事业贡献自己的力量。
低频信号发生器测试
❖ d)在表3中记录测试结果
信号频 10H 100H 1kHz 10kH 100k 200k 1MHz 2MH
率
zz
z
Hz Hz
z
失真系 数（％）
低频函数信号发生器性能测试
❖ 4)脉冲上升（下降）沿时间测试
❖ a)按照测试工艺，信号源通电，测试仪器通电，预热大约10分 钟；
❖ b)连接信号源与测试仪器；
❖ 概述
❖ EE1641B型 函数信号发生器是一种精密的测试仪器，因其具有连续 信号、扫频信号、函数信号、脉冲信号等多种输出信号和外部测频功 能，故定名为函数信号发生器/计数器。本仪器是电子工程师、电子 实验室、生产线及教学、科研需配备的理想设备。
❖ EE1641B函数信号发生器为 波段式（按十进制分类共分七档）的低 频函数信号发生器，采用大规模单片集成精密函数发生器电路，使得 该机具有很高的可靠性及优良性能/价格比。
❖ 式中 f 为仪器读盘或数字显示的输出信号频率；为实际输出频率。
❖f
3)频率稳定度 指在其他外界条件恒定不变的情况下，在规定时间内 o，信号源输出频率相对于预调值变化的大小。频率稳定度实际上是频
率不稳定度，它表示频率源能够维持恒定频率的能力。对于频率稳定
度的描述往往引入时间概念，如4×10-3/小时,5×10-9/天。
❖ 3)信号源输出波形置“方波”（或脉冲波），幅度5Vp-p，频率 “校准位置，使被测波形占满屏幕的 80%，读取稳态幅度10%~90%（或90%~10%）部分所对应的 时间，按式（4）计算上升（下降）沿时间
t r = L×K
(4)
式中：L—上升（下降）沿部分所占水平刻度；
5 )在规定的预热时间后，调节信号源输出频率，分别在每个波段选取高 、中、低3个频率点进行频率测量，频率误差按式计算。
低频函数信号发生器讲解学习
浙江大学 蔡忠法
电子系统综合设计
模拟电路的实现方案，是指全部采用模拟电 路的方式，以实现信号产生电路的所有功能。由 于教学安排及课程进度的限制，本实验的信号产 生电路，推荐采用全模拟电路的实现方案。
➢ 模拟电路实现信号产生电路的多种方式
对于信号产生电路的模拟电路实现方案，也 有几种电路方式可供选择。如用正弦波发生器产 生正弦波信号，然后用过零比较器产生方波，再 经过积分电路产生三角波，电路框图如图所示。
vO1 1R R32V2R R32VZ
电子系统综合设计
浙江大学 蔡忠法
若VΘ2>0，则三角波上移； 若VΘ2<0，则三角波下移。
其上幅度为：
1
R2 R3
V2
R2 R3
VZ
其下幅度为：
1
R2 R3
V2
R2 R3
VZ
而三角波的峰峰值为：
VO1(PP)
2 R2 R3
VZ
电子系统综合设计
浙江大学 蔡忠法
方
波
这种电路在一定的频率范围内，具有良好 的三角波和方波信号。而正弦波信号的波形质 量，与函数转换电路的形式有关，这将在后面 的单元电路分析中详细介绍。
该电路方式是本实验信号产生部分的推 荐方案。
浙江大学 蔡忠法
电子系统综合设计
根据实验任务中对输出电压、输出电流及 输出功率的要求，原则上在输出级只需采用不 同的负反馈方式便可。即要求电压输出时，采 用电压负反馈；要求电流输出时，采用电流负 反馈。这将在单元电路分析中进行详细介绍。
元 电
路路
元器件
浙江大学 蔡忠法
电子系统综合设计
电子系统设计过程：
方案论证 总体设计 软硬件设计 组装调试 产品定型

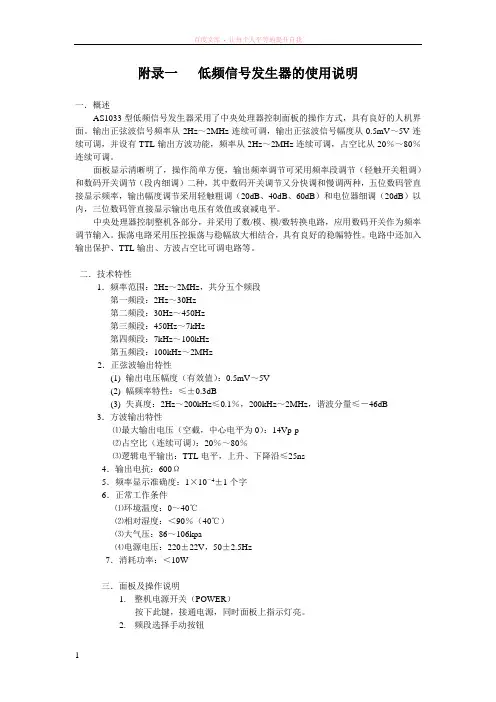

低频信号发生器的使用说明
附录一低频信号发生器的使用说明一．概述AS1033型低频信号发生器采用了中央处理器控制面板的操作方式，具有良好的人机界面。
输出正弦波信号频率从2Hz～2MHz连续可调，输出正弦波信号幅度从0.5mV～5V连续可调，并设有TTL输出方波功能，频率从2Hz～2MHz连续可调，占空比从20％～80％连续可调。
面板显示清晰明了，操作简单方便，输出频率调节可采用频率段调节（轻触开关粗调）和数码开关调节（段内细调）二种，其中数码开关调节又分快调和慢调两种，五位数码管直接显示频率，输出幅度调节采用轻触粗调（20dB、40dB、60dB）和电位器细调（20dB）以内，三位数码管直接显示输出电压有效值或衰减电平。
中央处理器控制整机各部分，并采用了数/模、模/数转换电路，应用数码开关作为频率调节输入。
振荡电路采用压控振荡与稳幅放大相结合，具有良好的稳幅特性。
电路中还加入输出保护、TTL输出、方波占空比可调电路等。
二．技术特性1．频率范围：2Hz～2MHz，共分五个频段第一频段：2Hz～30Hz第二频段：30Hz～450Hz第三频段：450Hz～7kHz第四频段：7kHz～100kHz第五频段：100kHz～2MHz2．正弦波输出特性(1)输出电压幅度（有效值）：0.5mV～5V(2)幅频率特性：≤±0.3dB(3)失真度：2Hz～200kHz≤0.1％，200kHz～2MHz，谐波分量≤－46dB3．方波输出特性⑴最大输出电压（空截，中心电平为0）：14Vp-p⑵占空比（连续可调）：20％～80％⑶逻辑电平输出：TTL电平，上升、下降沿≤25ns4．输出电抗：600Ω5．频率显示准确度：1×10－4±1个字6．正常工作条件⑴环境温度：0～40℃⑵相对湿度：＜90％（40℃）⑶大气压：86～106kpa⑷电源电压：220±22V，50±2.5Hz7．消耗功率：＜10W三．面板及操作说明1.整机电源开关（POWER）按下此键，接通电源，同时面板上指示灯亮。
低频信号发生器的使用说明
附录一低频信号发生器的使用说明一．概述AS1033型低频信号发生器采用了中央处理器控制面板的操作方式，具有良好的人机界面。
输出正弦波信号频率从2Hz～2MHz连续可调，输出正弦波信号幅度从0.5mV～5V连续可调，并设有TTL输出方波功能，频率从2Hz～2MHz连续可调，占空比从20％～80％连续可调。
面板显示清晰明了，操作简单方便，输出频率调节可采用频率段调节（轻触开关粗调）和数码开关调节（段内细调）二种，其中数码开关调节又分快调和慢调两种，五位数码管直接显示频率，输出幅度调节采用轻触粗调（20dB、40dB、60dB）和电位器细调（20dB）以内，三位数码管直接显示输出电压有效值或衰减电平。
中央处理器控制整机各部分，并采用了数/模、模/数转换电路，应用数码开关作为频率调节输入。
振荡电路采用压控振荡与稳幅放大相结合，具有良好的稳幅特性。
电路中还加入输出保护、TTL输出、方波占空比可调电路等。
二．技术特性1．频率范围：2Hz～2MHz，共分五个频段第一频段：2Hz～30Hz第二频段：30Hz～450Hz第三频段：450Hz～7kHz第四频段：7kHz～100kHz第五频段：100kHz～2MHz2．正弦波输出特性(1)输出电压幅度（有效值）：0.5mV～5V(2)幅频率特性：≤±0.3dB(3)失真度：2Hz～200kHz≤0.1％，200kHz～2MHz，谐波分量≤－46dB3．方波输出特性⑴最大输出电压（空截，中心电平为0）：14Vp-p⑵占空比（连续可调）：20％～80％⑶逻辑电平输出：TTL电平，上升、下降沿≤25ns4．输出电抗：600Ω5．频率显示准确度：1×10－4±1个字6．正常工作条件⑴环境温度：0～40℃⑵相对湿度：＜90％（40℃）⑶大气压：86～106kpa⑷电源电压：220±22V，50±2.5Hz7．消耗功率：＜10W三．面板及操作说明1.整机电源开关（POWER）按下此键，接通电源，同时面板上指示灯亮。

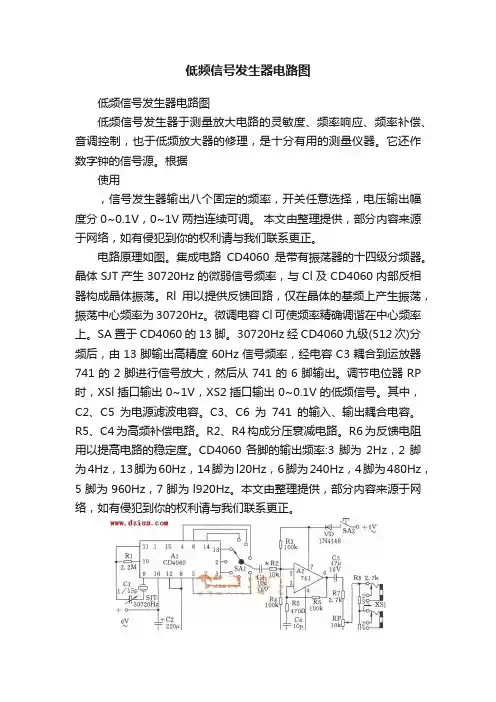

低频信号发生器电路图
低频信号发生器电路图
低频信号发生器电路图
低频信号发生器于测量放大电路的灵敏度、频率响应、频率补偿、音调控制，也于低频放大器的修理，是十分有用的测量仪器。
它还作数字钟的信号源。
根据
使用
，信号发生器输出八个固定的频率，开关任意选择，电压输出幅度分0~0.1V，0~1V两挡连续可调。
本文由整理提供，部分内容来源于网络，如有侵犯到你的权利请与我们联系更正。
电路原理如图。
集成电路CD4060是带有振荡器的十四级分频器。
晶体SJT产生30720Hz的微弱信号频率，与Cl及CD4060内部反相器构成晶体振荡。
Rl用以提供反馈回路，仅在晶体的基频上产生振荡，振荡中心频率为30720Hz。
微调电容Cl可使频率精确调谐在中心频率上。
SA置于CD4060的13脚。
30720Hz经CD4060九级(512次)分频后，由13脚输出高精度60Hz信号频率，经电容C3耦合到运放器741的2脚进行信号放大，然后从741的6脚输出。
调节电位器RP 时，XSl插口输出0~1V，XS2插口输出0~0.1V的低频信号。
其中，C2、C5为电源滤波电容。
C3、C6为741的输入、输出耦合电容。
R5、C4为高频补偿电路。
R2、R4构成分压衰减电路。
R6为反馈电阻用以提高电路的稳定度。
CD4060各脚的输出频率:3脚为2Hz，2脚为4Hz，13脚为60Hz，14脚为l20Hz，6脚为240Hz，4脚为480Hz，5脚为960Hz，7脚为l920Hz。
本文由整理提供，部分内容来源于网络，如有侵犯到你的权利请与我们联系更正。
低频函数信号发生器
一、设计内容：设计一个低频函数信号发生 器 二、性能与技术指标 1. 同时输出三种波形：方波、三角波、正弦 波 2. 频率范围：10Hz ～10kHz 3 3. 频率稳定度: f f0 10 日
这种电路在一定的频率范围内，具有良好的三 角波和方波信号。而正弦波信号的波形质量，与 函数转换电路的形式有关，这将在后面的单元电 路分析中详细介绍。
滞回比较器又称施密特触发器迟滞比较器。 这种比较器的特点是当输入信号ui逐渐增大或 逐渐减小时，它有两个阈值，且不相等，其 传输特性具有“滞回”曲线的形状。滞回比 较器也有反相输入和同相输入两种方式作三角波使用。使iC 恒定的办法有多种，其实质都是利用恒流源电 路取代图中的R，便可获得较为理想的三角波波 形。
总结
这一次的实验，应该说任务，的确是很难，因为函数信号 发生器这东西真的不是仅仅靠学生一个月左右就能完成的作品，
虽然任务艰巨，但是我们也学到了很多。对于电路，放大器还
有一些其他元件的工作原理都有了很深的理解。我们也自学了 很多软件，ad软件都是自己自学，大家都很努力也都很充实。
虽然最后没有什么实际的成果也没有做出实物，但是毕竟尽了
运算法的转换原理是，把展开成幂级数形
式：
x x x sin x x 3! 5! 7!
由上述关系容易看出，取幂级数的前几项 （根据转换精度的要求），可以通过对线性 （三角波）变化量x的运算来近似表示成 sinx， 但要求三角波的幅度<π/2。
3
5
7
因为我们并没有很准确的能够把所有元器件 都搞齐，所以我们只能把搞出一个大致的电 路板，并不能显示实物。这也是局限所 在。。。
通过之前的原理说明，我们大概知道
低频信号发生器
第2章 测量与常用仪表2．4低频信号发生器XD-1型低频信号发生器能输出频率为1Hz~1MHz 的正弦信号。
它有电压输出和功率输出两种，最大输出功率为4W 左右。
功率输出可配接50Ω、75Ω、150Ω、600Ω、5k Ω五种负载，最大衰减量为90dB 。
1．面板上各主要旋钮的作用（1）电压表输入 外加待测电压输入端。
（2）电压测量开关 当开关置于“内”时，电压表直接接到电压输出端，用来测量输出电压；当开关置于“外”时，供测量外电路的输入电压。
（3）阻尼开关 通常置于“快”，当表针摆动较快时，再放到慢的位置，以减少指针的摆动。
（4）电压量程旋钮 根据待测电压的大小，选择合适的量程。
量程分为5V 、15V 、50V 、150V 四档。
（5）频段按键开关与频率细调旋钮 频段开关用于选择所需频段，频段细调旋钮按十进制排列，用于调准所需频率值。
XD-1型低频信号发生器的频率范围在1Hz~1MHz 之间分为6个频段：1~10Hz 、10~100Hz 、100Hz~1kHz 、1~10kHz 、10~100kHz 、100kHz~1MHz 。
（6）负载匹配旋钮 可选择不同阻值的输出阻抗，与负载匹配。
（7）输出衰减旋钮 用于电压输出的衰减，每档衰减10dB 。
注意：在同一1．了解低频信号发生器的面板构成。
2．熟练掌握低频信号发生器的使用方法。
3．在实际应用中理解其使用注意事项。
1． 低频信号发生器的输出频率调节方法。
2． 低频信号发生器的输出电压调节方法。
衰减位置上，电压与功率的衰减分贝数不同，面板上用不同颜色加以区别。
（8）输出细调旋钮用来控制电压输出与功率输出端的大小，与输出衰减钮配合使用，可得到所需的输出值。
（9）功率开关按下此钮时，可获得功率输出。
（10）过载指示与内负载按键过载保护指示灯点亮时，表示功率输出过载。
按下内负载按钮时，表示功率级的内部电阻已接通，以获得较高的输出幅度。
2．使用方法（1）频率选择根据所需的频率，选择相应频段，按下相应的频段按键，然后再利用频率细调的三个旋钮，按照十进制的原则细调到所需的频率。
低频信号发生器设计论文
基于单片机的低频信号发生器设计论文要摘单片机为核心设计了一个低频函数信号发生器。
本文以STC89C52可输出正弦波、方波、信号发生器通过硬件电路和软件程序相结合,波形和三角波、三角波、梯形波，波形的频率在一定范围内可改变.硬件电路和软件频率的改变通过软件控制。
介绍了波形的生成原理、该信号发1440HZ的波形。
部分的设计原理。
本系统可以产生最高频率生器具有体积小、价格低、性能稳定、功能齐全的优点。
;D /A单片机转换; 关键词:低频信号发生器;Abstracta of microcontroller as the core design This paper takes STC89C52 frequency function generator.The signal generator through a combination of hardware circuit and software program.Can output sine wave, square of frequency triangle wave, trapezoidal wave,The wave, triangle wave, and 。
The waveform certain waveform can be changed in a rangethe frequency are changed by software control,This paper introduces design of software part generating principle, hardware circuit and of principlewaveforms,This system can produce the maximum frequency of 1440HZ waveform,The signal generator has the advantages of small volume, low price, stable performance, complete functions.microcomputer low-frequency Keywords: chipsignalgeneratorD /A conversion一、设计选题及任务设计题目：基于单片机的信号发生器的设计与实现．任务与要求：设计一个由单片机控制的信号发生器。
低频信号发生器操作方法
类别音频设备版本R1文件编号C304-GENERA-制定部门品保部制定日期2011年12月01日页次1/4 ★目的：介绍低频信号发生器的使用方法，使相关人员能正确操作低频信号发生器。
★低频信号发生器的概述低频信号发生器是用来产生频率为1H z～1MHZ低频信号的一种常用电子仪器。
它可以产生两种电信号，一种为正弦波（音频测试时，本厂用它来产生的就是此种信号），另一种为矩形波（很少用）。
下图1为我厂常用的TAG-101型号的低频信号发生器，它的额定输出电压有效值为5V。
注意：很多人喜欢把低频信号发生器与信号发生器混为一谈，其实这是两个完全不同的仪器，不仅工作原理完全不同，外形上也有很大区别。
将开关打开图 1 图 2★低频信号发生器的操作方法第一步骤：低频信号发生器的连接1）连接电源线用220V AC线把低频信号发生器连上220V市电。
如电源插座旁有控制开关，还须把开关打开。
（如上图2）2）连接信号线将输出线插入到低频信号发生器的信号输出（OUTPUT）接口，并顺时针扭动半圈（如下图3）。
类 别 音频设备 版 本 R1文件编号 C304-GENERA-制定部门品保部 制定日期 2011年12月01日 页 次 2/4第二步骤：信号电压幅度调节上述步骤完成后，接下来需要开机预热和调节输出信号的幅度。
1） 开机（POWER ）按下电源键开机，开机后电源指示灯会亮。
电源按钮一般为红色。
2） 衰减度调节（ATTENUATOR ）衰减度旋钮共有6档，为别为0dB 、－10dB 、－20dB 、－30dB 、－40dB 、－50dB 。
这里我简单介绍一下dB 的含义和倍数换算关系。
dB 是分贝的意思，它常用在增益和衰减上面。
通常我们讲某信号的增益为多少dB ，某信号衰减了多少dB 。
dB 可以说是一个对比系数，20dB ＝10倍，也就是说，如果某电压的增益为20dB ，那就是说此信号被放大了10倍。
那么dB 与倍数关系是怎么换算的呢？比如说10dB 是原信号的多少倍？－50dB 又是原信号的多少倍呢？换算时我们要用20 dB 作基数进行计算。
信号发生器的分类
信号发生器的分类信号发生器也称信号源，是用来产生振荡信号的一种仪器，为使用者提供需要的稳定、可信的参考信号，并且信号的特征参数完全可控。
所谓可控信号特征，主要是指输出信号的频率、幅度、波形、占空比、调制形式等参数都可以人为地控制设定。
信号发生器的分类1、正弦信号发生器正弦信号主要用于测量电路和系统的频率特性、非线性失真、增益及灵敏度等。
按频率覆盖范围分为低频信号发生器、高频信号发生器和微波信号发生器；按输出电平可调节范围和稳定度分为简易信号发生器（即信号源）、标准信号发生器（输出功率能准确地衰减到-100分贝毫瓦以下）和功率信号发生器（输出功率达数十毫瓦以上）；按频率改变的方式分为调谐式信号发生器、扫频式信号发生器、程控式信号发生器和频率合成式信号发生器等。
2、低频信号发生器包括音频（200～20000赫）和视频（1赫～10兆赫）范围的正弦波发生器。
主振级一般用RC式振荡器，也可用差频振荡器。
为便于测试系统的频率特性，要求输出幅频特性平和波形失真小。
3、高频信号发生器频率为100千赫～30兆赫的高频、30～300兆赫的甚高频信号发生器，一般采用LC调谐式振荡器，频率可由调谐电容器的度盘刻度读出，主要用途是测量各种接收机的技术指标，输出信号可用内部或外加的低频正弦信号调幅或调频，使输出载频电压能够衰减到1微伏以下，高频信号发生器的输出信号电平能准确读数，所加的调幅度或频偏也能用电表读出。
此外，仪器还有防止信号泄漏的良好屏蔽。
4、微波信号发生器从分米波直到毫米波波段的信号发生器，信号通常由带分布参数谐振腔的超高频三极管和反射速调管产生，但有逐渐被微波晶体管、场效应管和耿氏二极管等固体器件取代的趋势，仪器一般靠机械调谐腔体来改变频率，每台可覆盖一个倍频程左右，由腔体耦合出的信号功率一般可达10毫瓦以上，简易信号源只要求能加1000赫方波调幅，而标准信号发生器则能将输出基准电平调节到1毫瓦，再从后随衰减器读出信号电平的分贝毫瓦值；还必须有内部或外加矩形脉冲调幅，以便测试雷达等接收机。
低频信号发生器实训报告
一、实训目的1. 熟悉低频信号发生器的基本原理和结构；2. 掌握低频信号发生器的使用方法和调试技巧；3. 学会使用低频信号发生器进行实验，并分析实验结果；4. 培养学生动手操作能力和实验分析能力。
二、实训内容1. 低频信号发生器的基本原理和结构；2. 低频信号发生器的使用方法；3. 低频信号发生器的调试技巧；4. 使用低频信号发生器进行实验，并分析实验结果。
三、实训设备1. 低频信号发生器一台；2. 示波器一台；3. 数字多用表一台；4. 实验电路板一块；5. 连接线若干。
四、实训步骤1. 观察低频信号发生器的结构，了解其基本组成部分；2. 学习低频信号发生器的工作原理，包括振荡器、放大器、滤波器等；3. 学习低频信号发生器的使用方法，包括如何设置频率、幅度、波形等；4. 学习低频信号发生器的调试技巧，如如何调整频率、幅度、波形等；5. 使用低频信号发生器进行实验，包括：（1）产生正弦波、方波、三角波等基本波形；（2）调整频率、幅度、相位等参数；（3）测量信号波形，分析实验结果；6. 根据实验结果，撰写实训报告。
五、实验结果与分析1. 实验一：产生正弦波、方波、三角波等基本波形实验步骤：（1）打开低频信号发生器，设置频率为1kHz，幅度为1V；（2）观察示波器，调整低频信号发生器的输出波形为正弦波；（3）重复步骤（1）和（2），产生方波、三角波等波形。
实验结果：成功产生正弦波、方波、三角波等基本波形。
2. 实验二：调整频率、幅度、相位等参数实验步骤：（1）打开低频信号发生器，设置频率为1kHz，幅度为1V；（2）调整低频信号发生器的频率、幅度、相位等参数；（3）观察示波器，分析调整结果。
实验结果：成功调整频率、幅度、相位等参数，观察到的波形符合预期。
3. 实验三：测量信号波形，分析实验结果实验步骤：（1）打开低频信号发生器，设置频率为1kHz，幅度为1V；（2）将低频信号发生器的输出信号接入示波器；（3）观察示波器，分析信号波形。
低频信号发生器的工作原理
低频信号发生器的工作原理低频信号发生器是一种用于产生低频信号的设备，其工作原理主要基于振荡电路的原理。
振荡电路是一种能够产生连续变化的正弦波信号的电路，低频信号发生器就是利用振荡电路来产生低频信号的设备。
低频信号发生器的工作原理可以分为以下几个方面来解释：1. 振荡电路的概念在低频信号发生器中，振荡电路是其核心部件。
振荡电路是一种能够产生周期性变化的电压或电流的电路，其主要由一个放大元件（如三极管、场效应管等）、反馈网络和一个能量储存元件（如电感、电容）组成。
当电压或电流在振荡电路中被反馈并且增强时，能够产生连续变化的正弦波信号。
2. 负反馈原理低频信号发生器的振荡电路采用了负反馈原理。
负反馈是指将一部分输出信号反馈到输入端，以抑制电路中的非线性失真和稳定输出信号的变化。
在低频信号发生器中，通过正确设计反馈网络，能够使得振荡电路产生稳定、纯净的低频正弦波信号。
3. 控制元件低频信号发生器中的振荡电路通常会加入控制元件，如可变电阻、可变电容等。
这些控制元件能够通过调节电阻值或电容值来改变振荡电路的频率、幅度等参数，从而实现对低频信号的精确调节和控制。
4. 输出驱动电路除了振荡电路外，低频信号发生器还需要配备输出驱动电路。
输出驱动电路可以将振荡电路产生的低频信号放大并输出到外部设备，如示波器、扬声器、其他测量设备等。
输出驱动电路通常包括放大器、隔直电路等部分，以保证低频信号的准确输出。
低频信号发生器的工作原理主要是依托振荡电路的原理，并结合负反馈、控制元件和输出驱动电路等部分共同实现对低频信号的产生和输出。
这些原理的相互作用使得低频信号发生器能够产生稳定、精确的低频信号，广泛应用于各种仪器仪表、声音设备、通信设备等领域。
低频信号发生器
粗调和细调。 ① 频率选择 粗调和细调。 ② 电压输出 接通内负载。 接通内负载。 用电缆直接从功率输出插口引出。 ③ 功率输出 用电缆直接从功率输出插口引出。应将面板右 侧“内负载”键按下，接通内负载。 内负载”键按下，接通内负载。 ④ 过载保护 入工作状态。 入工作状态。 过载保护指示灯亮， 后熄灭， 过载保护指示灯亮，约5 ~ 6 s后熄灭，表示进 后熄灭 用电缆直接从“电压输出”插口引出。 用电缆直接从“电压输出” 插口引出 。调节 输出衰减开关和输出细调旋钮。应将板右侧“内负载”键按下， 输出衰减开关和输出细调旋钮。应将板右侧“内负载”：监测振荡器输出电压的大小，监测输出功率。 作用：监测振荡器输出电压的大小，监测输出功率。
3．XD1 型低频信号发生器 ． XD1 型低频信号发生器产生从 1 Hz ~ 1 MHz 非线性失真很小的正弦波信号，有电压输 出和功率输出两档。 使用方法 XD1 型 低频信号发生器面板装 置如图。
• 频率：5KHZ • 幅度：10 • 衰减：-40
频率：4KHZ 幅度：6 衰减：0
频率：4.2KHZ 频率：600HZ 幅度：3 幅度：4 衰减：0 衰减：-10
• 频率：7.8KHZ 频率：2.4KHZ • 幅度：10 幅度：9 • 衰减：-40 衰减：-30
频率：10KHZ 频率：1.8KHZ 幅度：11 幅度：6 衰减：-40 衰减：-20
测量开关拨向“外测” ⑤ 交流电压表 测量开关拨向“外测”时，它作为一般交流 电压表测量外部电压；当开关拨向“内测” 电压表测量外部电压；当开关拨向“内测”时，它作为信号发生 器输出指示。 器输出指示。
频率：972HZ 频率：6.2KHZ 幅度：8 幅度：6 衰减：-60 衰减：-40 频率：783HZ 频率：851HZ 幅度：4 幅度：5 衰减：-80 衰减：0
低频函数信号发生器
滞回比较器又称施密特触发器迟滞比较器。
这种比较器的特点是当输入信号ui逐渐增大或 逐渐减小时，它有两个阈值，且不相等，其 传输特性具有“滞回”曲线的形状。滞回比 较器也有反相输入和同相输入两种方式。
线性度非常差，显然不能当作三角波使用。使iC
恒定的办法有多种，其实质都是利用恒流源电
路取代图中的R，便可获得较为理想的三角波波
2
R2 R3
VZ
由上可知，当R2/R3的比值调好后，三角波 的峰峰值已经确定，调节VΘ2的大小可使三角波 上下平移。
因此，当由于失调等原因引起三角波零 位偏移（上下不对称）时，可通过改变VΘ2的大 小进行调整。
函数转换是指：把某种函数关系转换成另 一种函数关系，能完成这种转换功能的电子电 路就称为函数转换电路。常用的函数转换电路， 如半波、全波整流电路，就是把正弦波形转换 成半波和全波波形的函数转换电路。本实验需 要讨论的是，把三角电压波形转换成正弦电压 波形的正弦函数转换电路。
3! 5! 7!
由上述关系容易看出，取幂级数的前几项 （根据转换精度的要求），可以通过对线性 （三角波）变化量x的运算来近似表示成 sinx， 但要求三角波的幅度<π/2。
因为我们并没有很准确的能够把所有元器件 都搞齐，所以我们只能把搞出一个大致的电 路板，并不能显示实物。这也是局限所 在。。。
通过之前的原理说明，我们大概知道 了波形的发生电路还有转换电路，所 以根据电路图我们用multisim进行了 仿真，并且运用ad（altium designer）进行了pcb板的制作
低频信号发生器的使用说明
低频信号发生器的使用说明一、器件介绍二、连接器件1.将发生器的电源线插入电源插座，并确保电压稳定；2.将发生器的输出端口与所需连接的设备的输入端口连接。
通常可通过BNC连接器将信号发生器与外部设备连接。
三、设置参数1.打开电源开关，启动发生器。
在显示屏上将会显示基本参数，如频率、幅度等；2.利用旋钮或按键设置所需的信号频率。
一般情况下，可以通过旋钮一步步地调整频率，也可以通过输入具体数值来直接设置频率；3.设置输出幅度。
通过旋钮或按键可以调整信号的幅度，选择合适的幅度范围，并通过输入具体数值来直接设置幅度值；4.如果需要，还可以设置其他参数，比如波形类型、相位、频率调制等。
四、使用功能1.正弦波：低频信号发生器可以产生各种波形，其中最常用的是正弦波。
可以通过设置频率、幅度来调整正弦波的特点；2.方波：方波是一种平坦的波形，通常用于测试数字电路，可以通过设置频率、幅度来调整方波的特点；3.脉冲波：脉冲波是一种带有高峰值的波形，通常用于测试计时电路等；4.三角波：三角波是一种连续的波形，通常用于测试滤波器频率响应等；5.调频信号：低频信号发生器还可以产生调频（FM）信号，可以通过设置调频范围和调频深度来调整调频信号的特点。
五、注意事项1.在使用低频信号发生器之前，需要确保电源接地良好，以避免电击等意外；2.调节信号幅度时，需要避免过高的输出幅度，以免损坏连接设备；3.当需要连接低频信号发生器与其他设备时，要确保连接器件与线缆质量良好，并避免松动接触导致信号失真；4.在进行精密测量时，可以考虑使用外部校准装置进行校准，以提高测量准确性；5.在长时间使用低频信号发生器时，要注意发生器的散热问题，避免过热。
总结：低频信号发生器是一种功能强大的信号产生仪器，通过设置频率、幅度等参数，可以产生各种波形的信号。
在使用低频信号发生器时，需要连接合适的设备，并注意设置参数和注意事项。
正确使用低频信号发生器，可以实现科研、测试、教学等领域的需求。
低频信号发生器原理
低频信号发生器的设计摘要:直接数字合成(DDS)是一种重要的频率合成技术,具有分辨率高、频率变换快优点,在雷达及通信等领域有着广泛的应用前景。
文中介绍了一种高性能DDS芯片AD9850的基本原理和工作特点,阐述了如何利用此芯片设计一种频率在0—50kHz内变化、相位正交的信号源,给出了AD9850芯片和MCS51单片机的硬件接口和软件流程。
关键词:直接数字频率合成信号源AD9850芯片概述:随着数字技术的飞速发展,高精度大动态范围数字/模拟(D,A)转换器的出现和广泛应用,用数字控制方法从一个标准参考频率源产生多个频率信号的技术,即直接数字合成(DDS)异军突起。
其主要优点有:(1)频率转换快:DDS频率转换时间短,一般在纳秒级;(2)分辨率高:大多数DDS可提供的频率分辨率在1 Hz 数量级,许多可达0.001 Hz;(3)频率合成范围宽;(4)相位噪声低,信号纯度高;(5)可控制相位:DDS 可方便地控制输出信号的相位,在频率变换时也能保持相位联系;(6)生成的正弦/余弦信号正交特性好等。
因此,利用DDS技术特别容易产生频率快速转换、分辨率高、相位可控的信号,这在电子测量、雷达系统、调频通信、电子对抗等领域具有十分广泛的应用前景。
1. 低频信号发生器的组成图2.7为低频信号发生器组成框图。
它主要包括主振器、电压放大器、输出衰减器、功率放大器、阻抗变换器和指示电压表等。
(1)主振器RC文氏桥式振荡器具有输出波形失真小、振幅稳定、频率调节方便和频率可调范围宽等特点,故被普遍应用于低频信号发生器主振器中。
主振器产生与低频信号发生器频率一致的低频正弦信号。
文氏桥式振荡器每个波段的频率覆盖系数(即最高频率与最低频率之比)为10,因此,要覆盖1Hz~1MHz的频率范围,至少需要五个波段。
为了在不分波段的情况下得到很宽的频率覆盖范围,有时采用差频式低频振荡器,图2.8为其组成框图。
假设f2=3.4MHz,f1可调范围为3.3997MHz~5.1MHz,则振荡器输出差频信号频率范围为300Hz (3.4MHz-3.3997MHz)~1.7MHz(5.1 MHz-3.4 MHz)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• (2)高频信号的频率范围选择按键
• 用来选择高频信号的频率范围。有6个互锁 开关，可以选择的频段范围为A： 100KHz～300KHz；B：300KHz～1MHz； C：1MHZ～3.2MHz；D: 3MHz ～10MHz； E：10MHz～35MHz；F：32MHz～ 150MHz。按下某个按键，输出信号的频率 在该键规定的范围内。
• (2)选择波形
– 通过波形选择按钮选择合适的波形，此键按下 输出方波，弹起输出正弦波。
• (3)调节信号幅度的基数
– 将频率基数调节旋钮旋转到50Hz，频率倍率按 钮选择×1，幅度衰减旋钮旋转到0dB。万用表 拨到交流电压档，两个表笔分别接触信号发生 器输出线的两端，万用表将显示输出信号的幅 度。旋转幅度调节旋钮，使输出电压为输出电 压的有效值。
– 频率基数调节旋钮右边有5个琴键按钮，如图26所示，它表示输出信号频率扩大的倍率，分 别输出信号的实际频率为：
– f=频率基数值×频率倍率。
• (7) 外同步信号接口
– 此端口为同步触发脉冲输入端，接口类型为 BNC接口。
– 在进行一些逻辑电路的测试时，需要多个信号 发生器产生的多路信号，这些信号的初始相位 不一定完全相同，将影响电路的测试效果。
• (4)调节幅度衰减
– 根据需要选择相应的的衰减幅度。
• (5) 调节信号频率
– 先调节频率基数调节旋钮，设定频率的基数， 再选择相应的倍率按键。
• (6)连接负载
任务2：低频信号发生器综合实训
• 1. 组装电路 • 2. 调试电路 • 3. 设置信号发生器的输出信号
– (1) 打开信号发生器 – (2)调节输出信号的幅度 – (3)连接放大电路 – (4)计算放大电路的电压放大倍数Av – (5) 改变信号发生器输出信号的幅度和频率，测量
• (4) 幅度衰减旋钮(ATTENUATOR)
– 衰减度旋钮共有6档，为别为0dB、－10dB、 －20dB、－30dB、－40dB、－50dB。用来衰 减信号幅度。
– dB是分贝的意思，表示增益和衰减的单位。其 定义为：
– 1dB=20lg(倍数)
– 如果倍数为10，转换为分贝为： 20lg(10)=20dB。如果倍数为0.01，转换为分 贝为：20lg(0.01)=-40dB。
低频信号发生器
• 1. 信号发生器的应用 • 信号发生器主要用于测试电路的参数，调
试设备的性能，它产生被测电路所需的测 试信号，输出到被测电路或设备输入端， 用其他测量仪器观察、测量被测对象的输 出，分析并确定被测对象的性能参数。
• 低频信号发生器产生的信号的频率一般在 1Hz～1MHZ。
2. TAG-101面板介绍
• (5) 频率基数调节旋钮(FREQUENCY)
– 频率基数调节旋钮的刻度盘上的数值从10～100， 该旋钮顺时针旋转，输出信号的频率增加，逆时 针旋转，信号频率减小。在面板上方有一个黑色 的频率基数定位标志，刻度盘上对准该标志的数 值就是输出信号的基数值，频率基数值为50Hz。
• (6) 频率倍率选择（RANGE）
• 声音、图形等信息的频率比较低，属于低 频信号。低频信号由于频率、带宽以及易 受干扰等原因不能直接用于天线发射。所 以就使用高频信号作为载波，把需要传输 的信号叠加到高频载波上，称为调制。调 制后的信号通过天线发射出去，在接收端 筛选出所需频率信号，从高频载波上取出 传输的信号，还原发射的低频信号，称为 解调。
• 高频信号发生器常见的调制类型为调幅和 调频两种。调幅是用低频调制信号去控制 高频载波的幅度，使高频载波信号的幅度 随低频调制信号的幅度的变化而变化。
• 调频是用低频调制信号去控制高频载波的 频率，使高频载波信号的频率随低频调制 信号的幅度的变化而变化。
2.TSG-17面板介绍
• TSG-17高频信号发生器可以输出低频波、 高频波和调幅波，低频波也称为调制波。
• (1)电源按钮和电源指示灯
– 按下电源按钮，低频信号发生器开机，电源指 示灯点亮。
• (2)波形选择按钮(WAVE FORM)
– 控制输出的波形。此按钮按下输出矩形波，弹 起输出正弦波
• (3) 幅度调节旋钮(AMPLITUDE)
– 此旋钮调节信号的幅度。顺时针旋转输出信号 幅度增加，逆顺针旋转输出信号幅度减小，
放大电路输出信号的电压，计算放大电路的电压放 大倍数。
任务3. 高频信号发生器
• 1. 概述 • 高频信号发生器的功能是向各种电子设备
或电路供给高频信号，测试电子设备或电 路的高频电气特性。能提供等幅波或调制 波(调幅或调频)，广泛应用于调制和检修各 种无线电收音机、通讯机、电视接收机以 及测量电场强度等场合。
• (3)高频信号的频率调节旋钮
• 该旋钮呈圆盘状，圆盘上方的面板上有一 条红色刻度线，该刻度线对应的数值即为 输出信号的频率。圆盘上有6条刻度线，刻 度线上标有字母A~F，对应6个频率范围按 键。即当在频率范围按键中按下A键时，在 频率调节旋钮上读A刻度线上的数值。其余 刻度线依次类推。
• (4)高频信号幅度调节旋钮
• 该旋钮嵌入在面板里，需要用小改锥进行 调节。它可以调节输出的高频信号的幅度， 顺时针转动旋钮，高频信号幅度增加；逆 时针转动旋钮，信号幅度减小，输出信号 电平范围: 0～100 mV。
• (5)调制信号幅度调节旋钮
• 内嵌式旋钮。功能为调节调制频信号的幅 度，顺时针转动该旋钮，调制信号幅度增 加；逆时针转动旋钮，信号幅度减小，调 制深度范围：0~30%。
– 为了使信号之间同步，给各个信号发生器提供 相同的同步触发脉冲，信号发生器在接收到触
发脉冲后，均从相同的相位开始输出波形，满 足测试电路的需求。
• (8) 信号输出接口 • BNC接口。设定好的信号从此接口输出。
3. TAG-101的使用方法
• (1) 连接电源线和信号线
– 连接电源线。 – 将信号输出线插入信号输出(OUTPUT)接口， – 按下电源按钮开机，电源指示灯点亮。
