低频信号发生器设计报告

合集下载

低频信号发生器设计开题报告

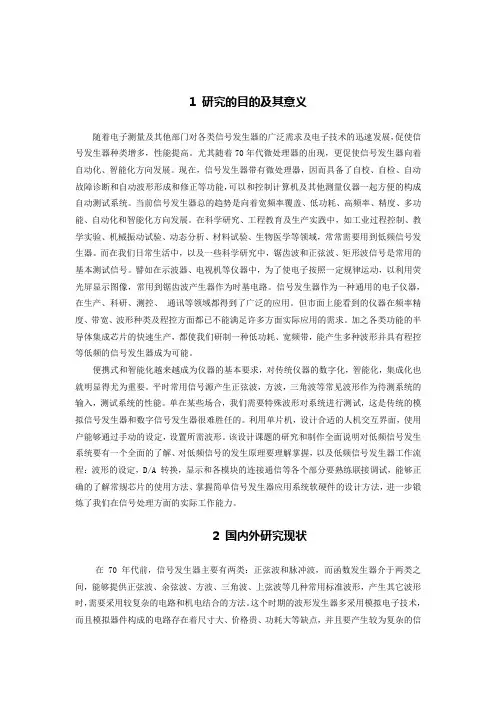

低频信号发生器设计开题报告

1 研究的目的及其意义随着电子测量及其他部门对各类信号发生器的广泛需求及电子技术的迅速发展,促使信号发生器种类增多,性能提高。

尤其随着70年代微处理器的出现,更促使信号发生器向着自动化、智能化方向发展。

现在,信号发生器带有微处理器,因而具备了自校、自检、自动故障诊断和自动波形形成和修正等功能,可以和控制计算机及其他测量仪器一起方便的构成自动测试系统。

当前信号发生器总的趋势是向着宽频率覆盖、低功耗、高频率、精度、多功能、自动化和智能化方向发展。

在科学研究、工程教育及生产实践中,如工业过程控制、教学实验、机械振动试验、动态分析、材料试验、生物医学等领域,常常需要用到低频信号发生器。

而在我们日常生活中,以及一些科学研究中,锯齿波和正弦波、矩形波信号是常用的基本测试信号。

譬如在示波器、电视机等仪器中,为了使电子按照一定规律运动,以利用荧光屏显示图像,常用到锯齿波产生器作为时基电路。

信号发生器作为一种通用的电子仪器,在生产、科研、测控、通讯等领域都得到了广泛的应用。

但市面上能看到的仪器在频率精度、带宽、波形种类及程控方面都已不能满足许多方面实际应用的需求。

加之各类功能的半导体集成芯片的快速生产,都使我们研制一种低功耗、宽频带,能产生多种波形并具有程控等低频的信号发生器成为可能。

便携式和智能化越来越成为仪器的基本要求,对传统仪器的数字化,智能化,集成化也就明显得尤为重要。

平时常用信号源产生正弦波,方波,三角波等常见波形作为待测系统的输入,测试系统的性能。

单在某些场合,我们需要特殊波形对系统进行测试,这是传统的模拟信号发生器和数字信号发生器很难胜任的。

利用单片机,设计合适的人机交互界面,使用户能够通过手动的设定,设置所需波形。

该设计课题的研究和制作全面说明对低频信号发生系统要有一个全面的了解、对低频信号的发生原理要理解掌握,以及低频信号发生器工作流程:波形的设定,D/A 转换,显示和各模块的连接通信等各个部分要熟练联接调试,能够正确的了解常规芯片的使用方法、掌握简单信号发生器应用系统软硬件的设计方法,进一步锻炼了我们在信号处理方面的实际工作能力。

低频信号发生器实习报告

低频信号发生器实习报告

实习报告:低频信号发生器的设计与实现一、实习背景随着现代电子技术的快速发展,信号发生器在科研、生产和教学等领域发挥着越来越重要的作用。

低频信号发生器作为一种基础电子测试仪器,能够产生各种低频电信号,用于测试电子电路的性能、调试和校准等。

本次实习旨在了解低频信号发生器的基本原理,掌握其设计和实现方法,并在此基础上,自行设计并制作一款低频信号发生器。

二、实习内容1. 了解低频信号发生器的基本原理低频信号发生器主要基于模拟电子技术和数字电子技术实现。

其基本原理包括正弦波振荡、幅度调制、频率调制等。

通过调整振荡器、放大器、滤波器等电路参数,可以产生不同频率、幅度和波形的信号。

2. 学习低频信号发生器的设计方法在本次实习中,我们学习了基于单片机和DAC0832数模转换器的低频信号发生器设计方法。

单片机和DAC0832数模转换器协同工作,通过软件编程和查表方法,实现波形信号的生成。

采样点越密,信号失真度越小。

程序设定寄存器T0作定时器,T1作计数器,以控制信号的频率和相位。

3. 进行Proteus计算机软件仿真为了验证设计的正确性和可行性,我们使用Proteus软件对低频信号发生器进行了仿真。

通过调整仿真参数,观察不同波形信号的输出,确保信号发生器能够正常工作。

4. 实际制作与调试根据设计方案,我们购买了所需的元器件,并进行焊接、组装和调试。

在实际制作过程中,我们遇到了一些问题,如电路故障、参数设置不当等。

通过请教老师和查阅资料,我们逐步解决了这些问题,最终成功制作出一款低频信号发生器。

三、实习心得通过本次实习,我对低频信号发生器的设计和实现有了更深入的了解。

在实际制作过程中,我学会了如何解决电路故障和调整参数,提高了自己的动手能力和解决问题的能力。

同时,我也认识到团队合作的重要性,与同学们共同解决难题,共同完成实习任务。

总之,本次实习使我受益匪浅,不仅提高了自己的专业技能,还培养了团队合作精神。

在今后的学习和工作中,我将继续努力,不断拓展自己的知识面和技能,为我国的电子科技事业贡献自己的力量。

低频信号发生器设计与实现报告

低频信号发生器设计与实现报告

仪器科学与电气工程学院本科生“六个一”工程之课外实验项目报告低频信号发生器的设计与实现专业:测控技术与仪器姓名:刘雪锋学号:65090215时间:2011年11月一、实验目的:练习基本技能:常用测试仪器使用、电路安装、测试、调试;初步学会查阅电子器件英文说明书;训练基本单元电路设计、调试、测试。

二、实验内容:设计一个低频信号发生器,可输出方波、矩形波、三角波、锯齿波、正弦波。

频率和幅度可调;矩形波占空比可调;锯齿波上升、下降时间可调;根据电路原理图的具体结构,安装单元电路;测输出幅度、频率、失真度、上升沿、下降沿、观察三角波线性度;不得使用8038模块;写出设计与总计报告,说明电路原理、特点、测试结果、结果分析。

三、总体设计方案:(一)总体设计原理框图产生正弦波、方波、三角波的方案有多种,如首先产生正弦波,然后通过整形电路将正弦波转换成方波,再由积分电路将方波变成三角波;也可以先由振荡器产生方波,再经积分电路产生三角波,再经过滤波电路产生正弦波等等。

我选用的是前一种方案,上图为总体设计流程。

(二)各部分电路图及其原理1、正弦波产生电路及其原理:正弦波产生电路的目的就是使电路产生一定频率和幅度的正弦波,我们一般在放大电路中引入反馈电路,并创造条件,使其产生稳定可靠的振荡。

电路接通电源的一瞬间,由于电路中电流从零突变到某一值,它包含着很多的交流谐波,经过选频网络选出频率为f0的信号,一方面由输出端输出,另一方面经正反馈网络传送回到输入端,经放大和选频,这样周而复始,不断地反复,只要反馈信号大于初始信号,震荡就逐渐变强,最后稳定的震荡起来。

我所设计的正弦波震荡电路为RC 串并联式正弦波震荡电路,又被称为文氏桥电路。

这个电路由两部分组成,即放大电路和选频网络,放大电路为由集成运741放所组成的电压串联负反馈放大电路,选频网络兼作正反馈网络,它具有电路简单、易起振、频率可调等特点被大量应用于低频振荡电路,电路图如下所示 :我选用的电阻R和电容C分别为100kΩ的电位器和0.1μf瓷片电容,这样根据在C不变的情况下,改变电位器R的值可以改变电路的震荡频率,但由于两个R的阻值要相等才能震荡出正弦波,所以我在实际焊制电路时两个R采用一个同轴电位器。

单片机 低频脉冲信号发生器 设计报告

单片机 低频脉冲信号发生器 设计报告

低频脉冲信号发生器“低频脉冲信号发生器”功能:在P1.0引脚输出低频脉冲信号,脉冲信号的频率可以通过键盘设定,输出的脉冲频率在6位数码管显示。

在程序执行过程中,读取键盘设置,根据设置改变输出频率,根据脉冲频率计算定时周期,使用定时器产生定时中断,在中断服务程序中对P1.0取反(cpl P1.0),产生脉冲。

编写数码管显示程序,完成频率显示。

MCS-51单片机内部有2个定时/计数器,当工作在定时器模式时,可以对时钟的12分频计数,实现准确定时。

利用定时器的周期中断,就可以实现在P1.0上产生脉冲波。

单片机实验开发系统上提供了键盘,在程序执行过程中,读取键盘状态,根据状态值改变定时器的定时周期,就可以实现改变输出频率。

单片机实验开发系统上数码管显示采用8155的PB、PC口控制的动态扫描方式,共6位数码管。

编写一个通用的数码管显示驱动程序,在每一次定时器中断中显示一位数码,6个定时器中断周期完成扫描,只要保证扫描周期<20ms,就可以稳定显示。

程序中各功能模块如下所示:程序清单如下:ORG 0000HMOV R1,#50HAJMP MAINORG 000BHAJMP TC0S ;转到T/C0的中断TC0SMAIN: MOV TMOD,#00H ;置T/C0为方式0,定时MOV TH0,#0E0HMOV TL0,#18HSETB ET0 ;T/C0允许中断SETB EA ;CPU开中断SETB TR0 ;启动T/C0定时HERE: SJMP HERE ;等待中断ORG 0150HTC0S: MOV TH0,#0E0HMOV TL0,#18HCPL P1.0 ;输出方波START: MOV DPTR,#0FF20HMOV A,#03HMOVX @DPTR,A ;设定状态字MOV 70H,#00HKEY1: ACALL KS1 ;跳至KS1,扫描是否有键闭合JNZ LK1 ;有键闭合跳至LK1N1: ACALL DIRAJMP KEY1 ;转到KEY1,继续扫描是否有闭合键LK1: ACALL DIRACALL DIRACALL KS1 ;转到KS1,扫描闭合键是否为波动JNZ LK2 ;键不是波动,跳至LK2判断键号ACALL DIRAJMP KEY1LK2: MOV R2,#0FEH ;列扫描码送到R2MOV R4,#00H ;R4是列数的计数单元LK4: MOV DPTR,#0FF21HMOV A,R2MOVX @DPTR,A ;列扫描码送到PA口INC DPTRINC DPTRMOVX A,@DPTR ;读PC口JB ACC.0,LONE ;第零行为高电平,转到第一行MOV A,#00H ;第零行为低电平,行首健号送到AAJMP LKP ;转到LKP,计算键号LONE: JB ACC.1,LTWOMOV A,#08HAJMP LKPLTWO: JB ACC.2,LTHRMOV A,#10HAJMP LKPLTHR: JB ACC.3,LFORMOV A,#18HSJMP LKPLFOR: JB ACC.4,NEXTMOV 70H,#19H ;“19号键”为确认键AJMP KEY2 ;转到KEY2,将输入值给TL0&TH0赋值LKP: ADD A,R4 ;行首键号+列号=键号MOV @R1,AINC R1MOV 70H,A ;将键号送入70H单元PUSH ACC ;键号压入堆栈LK3: ACALL DIRACALL KS1 ;进行第二次扫描JNZ LK3 ;有键闭合,返回LK3POP ACCAJMP KEY1NEXT: INC R4 ;第一行没有键闭合,进行第二列的扫描MOV A,R2 ;列扫描码送到A中JNB ACC.7,KND ;全部列扫描完成,跳到KND进行下一轮扫描RL A ;列扫描码向后移一位MOV R2,A ;列扫描码送回R2AJMP LK4KND: AJMP KEY1KS1: MOV DPTR,#0FF21H ;PA口地址0FF21HMOV A,#00HMOVX @DPTR,AINC DPTR ;转到PC口,地址0FF23HINC DPTRMOVX A,@DPTR ;读键入状态CPL A ;键入状态取反ANL A,#0FH ;屏蔽键入状态高四位RETDIR: MOV R0,#70H ;键值放入R0MOV A,@R0ANL A,#0FH ;屏蔽键值高四位MOV 30H,AMOV A,@R0SW AP AANL A,#0FH ;屏蔽键值高四位MOV 31H,AMOV R0,#30HMOV R3,#01HDO1: MOV A,R3MOV DPTR,#0FF21HMOVX @DPTR,AINC DPTRMOV A,@R0ADD A,#0DH ;计算偏移量MOVC A,@A+PC ;查表得出相应的键值DIR1: MOVX @DPTR,AACALL DL1MOV A,R3RL AJB ACC.2,LD1MOV R3,AINC R0AJMP DO1LD1: RETDSEH: DB 0C0H,0F9H,0A4H,0B0H,99H,92H,82H,0F8HDB 80H,90H,88H,83H,0C6H,0A1H,086H,08EH,0FFH,0C0HDL1: MOV R7,#2DL: MOV R6,#0FFHDL6: DJNZ R6,DL6DJNZ R7,DLRETKEY2: MOV B,50H ;将输入值给B,A,并合并存在A中MOV A,51HSW AP AANL A,BMOV TL0,A ;低位赋给TL0MOV 40H,A ;保存以备后用MOV B,52HMOV A,53HSW AP AANL A,BMOV TH0,A ;高位赋给TH0MOV 41H,AEND改进方案:本程序为了方便输入的是计时初值而非频率,可以尝试使用频率,然后编写一个多位除法的程序。

低频函数信号发生器的项目设计实验报告

低频函数信号发生器的项目设计实验报告

实验报告课程名称:电子系统综合设计指导老师:周箭成绩:实验名称:低频函数信号发生器(预习报告)实验类型:同组学生姓名:一、课题名称低频函数信号发生器设计二、性能指标(1)同时输出三种波形:方波,三角波,正弦波;(2)频率范围:10Hz~10KHz;(3)频率稳定性:;(4)频率控制方式:①改变RC时间常数;②改变控制电压V1实现压控频率,常用于自控方式,即F=f(V1),(V1=1~10V);③分为10Hz~100Hz,100Hz~1KHz,1KHz~10KHz三段控制。

(5)波形精度:方波上升下降沿均小于2μs,三角波线性度δ/Vom<1%,正弦波失真度;(6)输出方式:a)做电压源输出时输出电压幅度连续可调,最大输出电压不小于20V负载RL =100Ω~1KΩ时,输出电压相对变化率ΔVO/VO<1%b)做电流源输出时输出电流幅度连续可调,最大输出电流不小于200mA负载RL =0Ω~90Ω时,输出电流相对变化率ΔIO/IO<1%c)做功率源输出时最大输出功率大于1W(RL =50Ω,VO>7V有效值)具有输出过载保护功能三、方案设计根据实验任务的要求,对信号产生部分,一般可采用多种实现方案:如模拟电路实现方案、数字电路实现方案、模数结合的实现方案等。

数字电路的实现方案一般可事先在存储器里存储好函数信号波形,再用D/A转换器进行逐点恢复。

这种方案的波形精度主要取决于函数信号波形的存储点数、D/A转换器的转换速度、以及整个电路的时序处理等。

其信号频率的高低,是通过改变D/A转换器输入数字量的速率来实现的。

数字电路的实现方案在信号频率较低时,具有较好的波形质量。

随着信号频率的提高,需要提高数字量输入的速率,或减少波形点数。

波形点数的减少,将直接影响函数信号波形的质量,而数字量输入速率的提高也是有限的。

因此,该方案比较适合低频信号,而较难产生高频(如>1MHz)信号。

模数结合的实现方案一般是用模拟电路产生函数信号波形,而用数字方式改变信号的频率和幅度。

低频函数信号发生器设计

低频函数信号发生器设计

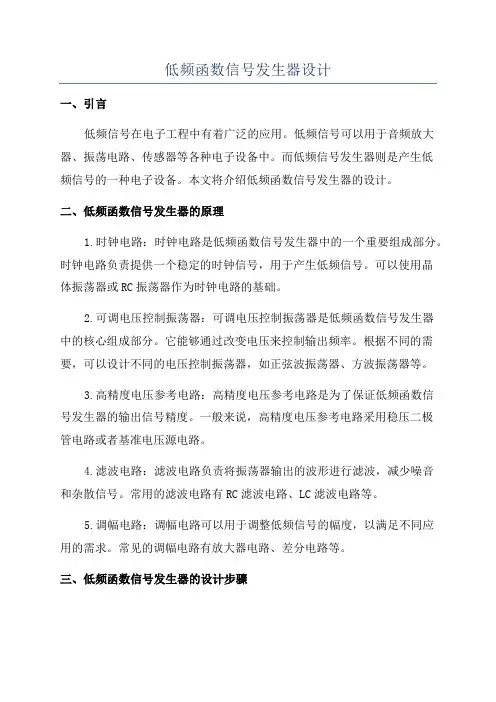

低频函数信号发生器设计一、引言低频信号在电子工程中有着广泛的应用。

低频信号可以用于音频放大器、振荡电路、传感器等各种电子设备中。

而低频信号发生器则是产生低频信号的一种电子设备。

本文将介绍低频函数信号发生器的设计。

二、低频函数信号发生器的原理1.时钟电路:时钟电路是低频函数信号发生器中的一个重要组成部分。

时钟电路负责提供一个稳定的时钟信号,用于产生低频信号。

可以使用晶体振荡器或RC振荡器作为时钟电路的基础。

2.可调电压控制振荡器:可调电压控制振荡器是低频函数信号发生器中的核心组成部分。

它能够通过改变电压来控制输出频率。

根据不同的需要,可以设计不同的电压控制振荡器,如正弦波振荡器、方波振荡器等。

3.高精度电压参考电路:高精度电压参考电路是为了保证低频函数信号发生器的输出信号精度。

一般来说,高精度电压参考电路采用稳压二极管电路或者基准电压源电路。

4.滤波电路:滤波电路负责将振荡器输出的波形进行滤波,减少噪音和杂散信号。

常用的滤波电路有RC滤波电路、LC滤波电路等。

5.调幅电路:调幅电路可以用于调整低频信号的幅度,以满足不同应用的需求。

常见的调幅电路有放大器电路、差分电路等。

三、低频函数信号发生器的设计步骤1.确定输出信号的频率范围和精度要求。

根据不同的应用需求,确定低频函数信号发生器的频率范围和精度要求,以此确定时钟电路和可调电压控制振荡器的设计参数。

2.设计时钟电路。

根据频率范围和精度要求,设计稳定的时钟电路。

可以选择晶体振荡器或RC振荡器,根据具体情况进行电路设计。

3.设计可调电压控制振荡器。

根据频率范围和精度要求,设计可调电压控制振荡器。

可以采用不同的电压控制振荡器电路,如正弦波振荡器、方波振荡器等。

4.设计高精度电压参考电路。

根据设计要求,选择合适的高精度电压参考电路。

常见的稳压二极管电路和基准电压源电路可以用于高精度电压参考电路的设计。

5.设计滤波电路。

选择合适的滤波电路来滤除振荡器输出的噪音和杂散信号。

单片机 低频脉冲信号发生器 设计报告2

单片机 低频脉冲信号发生器 设计报告2

河北工业大学计算机硬件技术基础(MCS-51单片机原理及应用)课程设计报告书一、题目:低频脉冲信号发生器二、设计思路:该程序不用连线,或检查脉冲时可用P1.0口连个小灯即可。

四、程序清单和注释:ORG 0000HJB P1.6 ZZ ;P1.6=1转移到ZZMOV 31H,#3CH ;给定时器0赋初值MOV 30H,#0B0HMOV 79H,#10H ;给数码管赋值5MOV 7AH,#10HMOV 7BH,#10HMOV 7CH,#10HMOV 7DH,#01HMOV 7EH,#00HAJMP MAIN ;转移到主程序ORG 002BHAJMP TOS ;转移到T/C0的中断服务程序TOSZZ: MOV 31H,#9EHMOV 30H,#58HMOV 79H,#10HMOV 7AH,#10HMOV 7BH,#10HMOV 7CH,#10HMOV 7DH,#02HMOV 7EH,#00HAJMP MAINORG 002BHAJMP TOS;产生低频定时脉冲MAIN: MOV SP,#4FHMOV TMOD,#01H ;置T/C0为方式1,定时MOV TH0,#31HMOV TL0,#30HMOV IE,#82H ;CPU开中断,T/C0允许中断SETB P1.0SETB TR0 ;启动T/C0定时LOOP: SJMP LOOP ;等待中断TOS: MOV TH0,#31HMOV TL0,#30HCPL P1.0 ;输出方波SJMP DISP ;转到数码管显示RETI;显示子程序DISP: MOV A,#03H ;方式控制字03H送AMOV DPTR,#0FF20HMOVX @DPTR,A ;方式控制字送8155命令口DISP4: MOV R5,#01H ;位选端指向最左一位显示器 MOV R0,#79HMOV A,R5LD0: MOV DPTR,#0FF21H ;位码送位选端MOVX @DPTR,AMOV DPTR,#0FF22HMOV A,@R0 ;待显字符地址偏移量送A ADD A,#0EHMOVC A,@A+PC ;查段码表MOVX @DPTR,AACALL DLAY ;延时1MSINC R0MOV A,R5JB ACC.5,LD1 ;显示一遍则返回RL A ;位码左移一位MOV R5,AAJMP LD0 ;显示下一个数码LD1: SJMP DISP4DB 0C0H,0F9H,0A4H,0B0H,99H,92H ;字码表DB 82H,0F8H,80H,90H,88H,83H,0C6HDB 0A1H,86H,8EH,0FFH,0CH,89HDB 0C8H,0C1H,7FH,0BFHDLAY: MOV R7,#02H ;延时子程序DL1: MOV R6,#0FFHDL2: DJNZ R6,DL2DJNZ R7,DL1RETEND五、更完善方案和创新:该程序采用的是P1.0连接的开关设定的频率,同样,也可以采用键盘设定,采用键盘设定是比较麻烦些,但设定的范围可大大的提高,设定也更加方便,功能更加强大。

基于单片机的低频信号发生器的设计毕业设计论文

基于单片机的低频信号发生器的设计毕业设计论文

基于单片机的低频信号发生器的设计任务书一设计题目;低频信号发生器二设计任务与要求设计制作低频信号发生器,要求利用单片机产生正弦波,方波及三角波等波形(1)正弦波用单片机实现正弦波的输出输出的波形有1HZ` 10HZ 100HZ 1KHZ 10KHZ 5种可选频率输出电压范围有0~5V可调(峰峰值)用六位数码管显示频率频率误差<1%(2)方波频率范围:0.01HZ—100KHZ频率误差:<0.1%电压范围:0~10 V(3)三角波频率范围:0.01HZ~10KHZ频率误差:<0.1%电压范围:0~20V(峰峰值)失真率:r≤3%目录一绪论 (1)二信号发生器方案设计与选择 (3)三主要电路原件介绍 (6)四单元电路硬件设计 (15)五系统软件设计 (20)六软件程序 (26)七结论 (34)八致谢 (35)九参考文献 (36)第1章绪论1.1 选题背景及其意义波形发生器也称函数信号发生器,作为实验信号源,是现今各种电子电路实验设计应用中必不可少的仪器设备之一。

目前,市场上常见的波形发生器多为纯硬件的搭接而成,且波形种类有限,多为锯齿波,正弦波,方波,三角波等波形。

信号发生器作为一种常见的应用电子仪器设备,传统的可以完全由硬件电路搭接而成,不用依靠单片机。

但是这种电路存在波形质量差,控制难,可调范围小,电路复杂和体积大等缺点。

在科学研究和生产实践中,如工业过程控制,生物医学,地震模拟机械振动等领域常常要用到低频信号源。

而由硬件电路构成的低频信号其性能难以令人满意,而且由于低频信号源所需的RC很大;大电阻,大电容在制作上有困难,参数的精度亦难以保证;体积大,漏电,损耗显著更是致命的弱点。

一旦工作需求功能有增加,则电路复杂程度会大大增加。

因此需要选择其它的方法来解决此类问题,我们想到了通过单片机来实现所要求的功能,即采用单片机AT89C51还有数模转换DAC0832、运算放大器,此种方法硬件要求简单,编程容易,同时能够实现所要求的功能。

低频函数信号发生器设计实验报告

低频函数信号发生器设计实验报告

实验报告课程名称:电子系统综合设计指导老师:周箭成绩:实验名称:低频函数信号发生器(预习报告)实验类型:同组学生姓名:一、课题名称低频函数信号发生器设计二、性能指标(1)同时输出三种波形:方波,三角波,正弦波;(2)频率范围:10Hz~10KHz;(3)频率稳定性:;(4)频率控制方式:①改变RC时间常数;②改变控制电压V1实现压控频率,常用于自控方式,即F=f(V1),(V1=1~10V);③分为10Hz~100Hz,100Hz~1KHz,1KHz~10KHz三段控制.(5)波形精度:方波上升下降沿均小于2μs,三角波线性度δ/Vom<1%,正弦波失真度;(6)输出方式:a)做电压源输出时输出电压幅度连续可调,最大输出电压不小于20V负载RL=100Ω~1KΩ时,输出电压相对变化率ΔVO/VO<1%b)做电流源输出时输出电流幅度连续可调,最大输出电流不小于200mA负载RL=0Ω~90Ω时,输出电流相对变化率ΔIO/IO<1%c)做功率源输出时最大输出功率大于1W(RL=50Ω,VO>7V有效值)具有输出过载保护功能三、方案设计根据实验任务地要求,对信号产生部分,一般可采用多种实现方案:如模拟电路实现方案、数字电路实现方案、模数结合地实现方案等.数字电路地实现方案一般可事先在存储器里存储好函数信号波形,再用D/A转换器进行逐点恢复.这种方案地波形精度主要取决于函数信号波形地存储点数、D/A转换器地转换速度、以及整个电路地时序处理等.其信号频率地高低,是通过改变D/A转换器输入数字量地速率来实现地.数字电路地实现方案在信号频率较低时,具有较好地波形质量.随着信号频率地提高,需要提高数字量输入地速率,或减少波形点数.波形点数地减少,将直接影响函数信号波形地质量,而数字量输入速率地提高也是有限地.因此,该方案比较适合低频信号,而较难产生高频(如>1MHz)信号.模数结合地实现方案一般是用模拟电路产生函数信号波形,而用数字方式改变信号地频率和幅度.如采用D/A转换器与压控电路改变信号地频率,用数控放大器或数控衰减器改变信号地幅度等,是一种常见地电路方式.模拟电路地实现方案是指全部采用模拟电路地方式,以实现信号产生电路地所有功能.由于教案安排及课程进度地限制,本实验地信号产生电路,推荐采用全模拟电路地实现方案.模拟电路地实现方案有几种:①用正弦波发生器产生正弦波信号,然后用过零比较器产生方波,再经过积分电路产生三角波.但要通过积分器电路产生同步地三角波信号,存在较大地难度.原因是积分电路地积分时间常数通常是不变地,而随着方波信号频率地改变,积分电路输出地三角波幅度将同时改变.若要保持三角波输出幅度不变,则必须同时改变积分时间常数地大小,要实现这种同时改变电路参数地要求,实际上是非常困难地.②由三角波、方波发生器产生三角波和方波信号,然后通过函数转换电路,将三角波信号转换成正弦波信号,该电路方式也是本实验信号产生部分地推荐方案.这种电路在一定地频率范围内,具有良好地三角波和方波信号.而正弦波信号地波形质量,与函数转换电路地形式有关,这将在后面地单元电路分析中详细介绍.四、单元电路分析1、三角波,方波发生器由于比较器+RC电路地输出会导致VC线性度变差,故采用另一种比较器+积分器地方式积分器同相滞回比较器由积分器A1与滞回比较器A2等组成地三角波、方波发生器电路如图所示.在一般使用情况下,V+1和V-2都接地.只有在方波地占空比不为50%,或三角波地正负幅度不对称时,可通过改变V+1和V-2地大小和方向加以调整.合上电源瞬间,假定比较器输出为低电平,vO2=VOL=-VZ.积分器作正方向积分,vO1线性上升,vp随着上升,当vp>0时,即vo1≥R2/R3*,比较器翻转为高电平,vO2=VOH=+VZ.积分器又开始作负方向积分,vO1线性下降,vp随着下降,当vp<0时,即vo1≥R2/R3*,比较器翻转为低电平,vO2=VOH=-VZ.取C三种值:0.1uF 对应10-100Hz; 0.01uF 对应100-1kHz; 0.001uF 对应1k-10kHz .调节R23地比值可调节幅度,再调节R,可调节频率大小.2、正弦波转换电路常用方法有使用傅里叶展开地滤波法,使用幂级数展开地运算法,和转变传输比例地折线法.但前二者由于其固有地缺陷:使用频率小,难以用电子电路实现地原因,在本实验中舍弃,而采取最普遍地折线法.折线法是一种使用最为普遍、实现也较简单地正弦函数转换方法.折线法地转换原理是,根据输入三角波地电压幅度,不断改变函数转换电路地传输比率,也就是用多段折线组成地电压传输特性,实现三角函数到正弦函数地逼近,输出近似地正弦电压波形.由于电子器件(如半导体二极管等)特性地理想性,使各段折线地交界处产生了钝化效果.因此,用折线法实现地正弦函数转换电路,实际效果往往要优于理论分析结果.用折线法实现正弦函数地转换,可采用无源和有源转换电路形式.无源正弦函数转换电路,是指仅使用二极管和电阻等组成地转换电路.根据输入三角波电压地幅度,不断增加(或减少)二极管通路以改变转换网络地衰减比,输出近似地正弦电压波形.有源正弦函数转换电路除二极管、电阻网络外,还包括放大环节.也是根据输入三角波电压地幅度,不断增加(或减少)网络通路以改变转换电路地放大倍数,输出近似地正弦电压波形.有源正弦函数若设正弦波在过零点处地斜率与三角波斜率相同,即则有,由此,可推断出各断点上应校正到地电平值:方案一,使用二极管控制形成比例放大器,使得运放在不同时间段有不同地比例系数方案二,用二极管网络,实现逐段校正,运放A组成跟随器,作为函数转换器与输出负载之间地隔离(或称为缓冲级).当输入三角波在T/2 内设置六个断点以进行七段校正后,可得到正弦波地非线性失真度大致在1.8 % 以内,若将断点数增加到12 个时,正弦波地非线性失真度可在0.8 %以内.3 输出级电路根据不同负载地要求,输出级电路可能有三种不同地方式.(1)电压源输出方式电压源输出方式下,负载电阻RL通常较大,即负载对输出电流往往不提出什么要求,仅要求有一定地输出电压.同时,当负载变动时,还要求输出电压地变化要小,即要求输出级电路地输出电阻RO足够小.为此,必须引入电压负反馈图(a)电路地最大输出电压受到运放供电电压值地限制,如运放地VCC 和VEE 分别为±15V时,则VOPP =±(12 ~ 14)V.若要求有更大地输出电压幅度,必须采用电压扩展电路,如图12(b)所示.(2) 电流源输出方式在电流源输出方式下,负载希望得到一定地信号电流,而往往并不提出对输出信号电压地要求.同时,当负载变动时,还要求输出电流基本恒定,即要求有足够大地输出电阻Ro.为此,需引入电流负反馈.图(a)电路地最大输出电压受到运放供电电压值地限制,如运放地VCC 和VEE 分别为±15V时,则VOPP =±(12 ~ 14)V.若要求有更大地输出电压幅度,必须采用电压扩展电路,如图(b)所示.图(a)为一次扩流电路, T1 和T2 组成互补对称输出.运放地输出电流IA中地大部分将作为T1 、T2 地基极电流,所以IO = βIA . 图(b)为二次扩流电路,用于要求负载电流IO 较大地场合.复合管T1、T2和T3、T4组成准互补对称输出电路.(3)功率输出方式在功率输出方式下,负载要求得到一定地信号功率.由于晶体管放大电路电源电压较低,为得到一定地信号功率,通常需配接阻值较小地负载.电路通常接成电压负反馈形式.如用运放作为前置放大级,还必须进行扩流.当RL较大时,为满足所要求地输出功率,有时还必须进行输出电压扩展.静态时,运放输出为零,– 20V电源通过下列回路:运放输出端→R1 →DZ →b1 →e1 → –20V 向T1 提供一定地偏置电流 R6 ,C3 和R7 ,C4 组成去耦滤波电路.需要注意地是几个晶体管地耐压限流以及最大功率值.其中调节W可改变晶体管地静态工作电流,从而克服交越失真.4) 输出级地限流保护由于功率放大器地输出电阻很小,因而容易因过载而烧坏功率管.因此需要进行限流保护.图(a)是一种简单地二极管限流保护电路,当发生过流(I o过大)时,R3 、R4 上地压降增大到足以使D3 、D4 导通,从而使流向T1 、T2 基极地电流信号I1 、I2 分流,以限制I o 地增大.图(b)是另一种限流保护电路,T3 、T4 是限流管.当I o 过大,R5 、R6 上地压降超过0.6V时,T3 、T4 导通防止了T1 、T2 基极信号电流地进一步增大.I o 地最大值为 0.6/R5,R3 、R4 用来保护限流管T3 、T4 .五、仿真分析以1KHz为例即C=1nF三角波方波发生电路方波下降沿时间4.3μs三角波峰值改变RP2改变RP1调节占空比调节偏移量正弦波转换器三角波转换正弦波,三角波放大后输出峰峰值10V静态工作点改变静态工作点(调节RP45)发生失真功率放大电路功率放大波形,输入为之前地正弦波,变阻器衰减后最大不失真输出电压总电路图,模块形式衰减前地输入信号与输出信号由仿真结果来看,基本满足设计要求,准备按仿真电路设计实际电路.六、仿真心得在仿真地过程中出现了一下几个问题,但后来都分别排查掉了,希望实际连接时不再犯.1、运放未接电源导致没有波形2、变阻器接入阻止过小或过大导致没有信号或失真(尤其需要注意)3、Lm324故障无法解决导致用了LM353代替。

简易信号发生器报告

简易信号发生器报告
我对单片机只是理解得不够深刻,掌握得不够牢固,好多都得请教老师和同学,路漫漫其修远兮,吾将上下而求索,学海无涯苦作舟,通过这次课程设计之后,我一定要努力的学好专业知识,多去实践,把知识化为财富,而且经常重新温故。
这次课程设计终于顺利完成了,在设计中遇到了很多程序问题,查阅了好多资料,请教了同学,终于游逆而解。正所谓三人行,则必有我师,我学得到很多实用的知识,同时,我也知道在大学里,好多的知识都是靠自己学习,领悟,并融会贯通,这是作为一个大学生应有的基本能力,世界日新月异,我们要时时刻刻保持学习的心态,孜孜不倦的学习。
四、软件设计与说明(包括流程图)
系统软件由主程序和产生波形的子程序组成,软件设计主要是产生各种波形的子程序的编程,通过编程可得到各种波形。主程序和几种常用波形子程序的流程图如图所示。
图 4-1 主程序流程图
N
Y
图 4-2 锯齿波流程图
N
N Y
Y
图 4-3 三角波Hale Waihona Puke 程图图 4-4 方波流程图
N
Y
图 4-5 正弦波流程图
MOVX @DPTR,A
INC DPTR
MOVX @DPTR,A
LCALL DELAY
DJNZ R2,LP1
DJNZ R1,PG3
SETB P1.2
RET
DELAY: MOV R4,#1FH
LP3: MOV R5,#0FH
LP4: DJNZ R5,LP4
DJNZ R4,LP3
RET
PRG4: MOV R1,#0FFH
ORG 0000H
MOV DPTR,#0CFA0H
MOV A,#00H
L1: MOVX @DPTR,A
ADD A,#10H

低频信号发生器设计报告.

低频信号发生器设计报告.

低频信号发生器设计报告一.设计要求(一)设计题目要求1.分析电路的功能并设计电路的单元电路2.查找图中相应元件的参数,找出国内外对应元件的型号3.用EWB或Multisim软件进行电路仿真,打印仿真原理图和仿真结果4.用A3图纸绘出系统电路原理图(二)其他要求1.必须独立完成设计课题2.合理选用元器件3.要求有目录、参考资料、结语4.论文页数不少于20页二.设计的作用、目的(一)设计的作用低频信号发生器是电子测量中不可缺少的设备之一。

完成一个低频信号发生器的设计,可以达到对模拟电路知识较全面的运用和掌握。

(二)设计的目的电子电路设计及制作课程设计是电子技术基础课程的实践性教学环节,通过该教学环节,要求达到以下目的:1.进一步掌握模拟电子技术的理论知识,培养工程设计能力和综合分析问题、解决问题的能力;2.基本掌握常用电子电路的一般设计方法,提高电子电路的设计和实验能力;3.熟悉并学会选用电子元器件,为以后从事生产和科研工作打下一定的基础。

信 号 输 出 电 路三.设计的具体实现(一)系统概述根据课题任务,所要设计的低频信号发生器由三大部分组成:⑴正弦信号发生部分⑵信号输出部分⑶稳幅部分其中由正弦信号发生部分的电路产生所需要的正弦信号,由输出电路将信号放大后进行输出,再由稳幅电路部分从输出的信号采样反馈回信号发生部分进行稳幅。

1.正弦信号发生部分可以有以下实现方案:⑴以晶体管(晶体管(transistor )是一种固体半导体器件,可以用于检波、整流、放大、开关、稳压、信号调制和许多其它功能。

开关速度可以非常快)为核心元件,加RC (文氏桥或移相式)或变压器反LC (馈式、电感三点式、电容三点式、晶振等)选频网络以及稳幅电路等构成的分立元件正弦波振荡电路。

这种电路的优点是简单、廉价,但由于采用分立元件,稳定性较差,元件较多时调节也较麻烦。

正 弦 信 号 发 生 电 路 稳 幅 电 路⑵以集成运放为核心元件,加RC (文氏桥或移相式)或LC (变压器反馈式、电感三点式、电容三点式、晶振等)选频网络以及稳幅电路等构成的正弦波振荡电路。

低频信号发生器设计报告

低频信号发生器设计报告

低频信号发生器设计报告一.设计要求(一)设计题目要求1.分析电路的功能并设计电路的单元电路2.查找图中相应元件的参数,找出国内外对应元件的型号3.用EWB或Multisim软件进行电路仿真,打印仿真原理图和仿真结果4.用A3图纸绘出系统电路原理图(二)其他要求1.必须独立完成设计课题2.合理选用元器件3.要求有目录、参考资料、结语4.论文页数不少于20页二.设计的作用、目的(一)设计的作用低频信号发生器是电子测量中不可缺少的设备之一。

完成一个低频信号发生器的设计,可以达到对模拟电路知识较全面的运用和掌握。

(二)设计的目的电子电路设计及制作课程设计是电子技术基础课程的实践性教学环节,通过该教学环节,要求达到以下目的:1.进一步掌握模拟电子技术的理论知识,培养工程设计能力和综合分析问题、解决问题的能力;2.基本掌握常用电子电路的一般设计方法,提高电子电路的设计和实验能力;3.熟悉并学会选用电子元器件,为以后从事生产和科研工作打下一定的基础。

信 号 输 出 电 路三.设计的具体实现(一)系统概述根据课题任务,所要设计的低频信号发生器由三大部分组成:⑴正弦信号发生部分⑵信号输出部分⑶稳幅部分其中由正弦信号发生部分的电路产生所需要的正弦信号,由输出电路将信号放大后进行输出,再由稳幅电路部分从输出的信号采样反馈回信号发生部分进行稳幅。

1.正弦信号发生部分可以有以下实现方案:⑴以晶体管(晶体管(transistor )是一种固体半导体器件,可以用于检波、整流、放大、开关、稳压、信号调制和许多其它功能。

开关速度可以非常快)为核心元件,加RC (文氏桥或移相式)或变压器反LC (馈式、电感三点式、电容三点式、晶振等)选频网络以及稳幅电路等构成的分立元件正弦波振荡电路。

这种电路的优点是简单、廉价,但由于采用分立元件,稳定性较差,元件较多时调节也较麻烦。

正 弦 信 号 发 生 电 路 稳 幅 电 路⑵以集成运放为核心元件,加RC (文氏桥或移相式)或LC (变压器反馈式、电感三点式、电容三点式、晶振等)选频网络以及稳幅电路等构成的正弦波振荡电路。

单片机低频信号发生器课程设计报告书

单片机低频信号发生器课程设计报告书

目录一、题目的意义 (1)二、本人所做的工作 (1)三、课设要求 (2)四、课设所需设备及芯片功能介绍 (2)4.1、所需设备 (2)4.2、芯片功能介绍 (2)五、总体功能图及主要设计思路 (5)5.1、总体功能图 (5)5.2、主要设计思想 (5)六、硬件电路设计及描述 (7)6.1、硬件原理图 (7)6.2、线路连接步骤 (7)七、软件设计流程及描述 (7)7.1、锯齿波的实现过程 (7)7.2、三角波的实现过程 (8)7.3、梯形波的实现过程 (9)7.4、方波的实现过程 (11)7.5、正弦波的实验过程 (12)7.6、通过开关实现波形切换和调频、调幅 (13)八、程序调试步骤与运行结果 (15)8.1、调试步骤 (15)8.2、运行结果 (15)九、课程设计体会 (17)十、参考文献 (18)十一、源代码及注释 (18)一、题目的意义(1)、利用所学单片机的理论知识进行软硬件整体设计,锻炼学生理论联系实际、提高我们的综合应用能力。

(2)、我们这次的课程设计是以单片机为基础,设计并开发能输出多种波形(正弦波、三角波、锯齿波、方波、梯形波等)且频率、幅度可变的函数发生器。

(3)、掌握各个接口芯片(如0832等)的功能特性及接口方法,并能运用其实现一个简单的微机应用系统功能器件。

(4)、在平时的学习中,我们所学的知识大都是课本上的,在机房的练习大家也都是分散的对各个章节的容进行练习。

因此,缺乏一种系统的设计锻炼。

在课程所学结束以后,这样的课程设计十分有助于学生的知识系统的总结到一起。

(5)、通过这几个波形进行组合形成了一个函数发生器,使得我对系统的整个框架的设计有了一个很好的锻炼。

这不仅有助于大家找到自己感兴趣的题目,更可以锻炼大家单片机知识的应用。

二、本人所做的工作本次课设组员:正、邓强、志组长:正经过了这一个星期的时间,我们已经基本完成了老师所提出的课程设计要求。

其中,我本人是组长整个系统的设计框架和编写代码由我亲自完成。

电子技术课程设计报告--低频正弦信号发生器

电子技术课程设计报告--低频正弦信号发生器

电子技术课程设计课题名称: 低频正弦信号发生器班级: 32010803姓名:指导教师:日期: 2012年12月27号前言此次课程设计,我们组所选的题目是低频正弦信号发生器,它的要求如下:1.信号频率范围20HZ~20kHZ;2.输出信号电压幅度 5;3.输出信号频率数字显示;4.输出电压幅度数字显示。

根据题目的要求,我们根据所学的知识初步判断,这是一个数字电子技术与模拟电子技术相结合的题目,中间必然会用到数模之间的转换,很明显,我们要用的是A/D转换。

于是我们组就先将题目大致分成四个模块:正弦波的产生、正弦波幅值的调节、频率数字显示和幅度数字显示。

并根据手中已有的数字电子技术和模拟电子技术教材,在网上和图书馆中寻找我们需要的资料。

当资料收集的差不多的时候,就着手进行开始电路图的设计与仿真。

在工作的过程中,我们又发现所收集的资料与具体的操作中有出入,中途又几次在网上和图书馆中收集我们所欠缺的资料,最终经过一周多的时间完成了此次任务,也从中学到了很多。

由于时间仓促和我们水平的有限,其中不免会有不太合理的地方,请谅解。

目录前言 (2)摘要 (4)一、系统概述 (5)二、单元电路设计 (8)1、正弦波的产生模块 (8)2、正弦波的幅值调节模块 (13)3、正弦波的的频率数字显示模块 (14)4、正弦波的幅值数字显示模块 (18)三、参考文献 (22)四、鸣谢 (22)五、元器件明细表 (22)六、收获体会与存在问题 (23)七、评语 (25)低频正弦信号发生器摘要正弦信号发生器是信号中最常见的一种,它能输出一个幅度可调、频率可调的正弦信号在这些信号发生器中,又以低频正弦信号发生器最为常用,在科学研究及生产实践中均有着广泛应用。

由数字电路构成的低频信号发生器,多是由一些芯片组成,其低频性能比模拟信号发生器好得多,并且体积较小,输出的信号谐波较少,频率和振幅相对比较稳定。

本文借助555定时器产生方波,再借助滤波电路,产生频率可调且输出稳定的正弦波。

多功能低频函数信号发生器的设计

多功能低频函数信号发生器的设计

多功能低频函数信号发生器的设计一、设计任务与要求1、设计任务设计一能产生正弦波、方波、三角波的多功能低频函数信号发生器。

2、基本要求(1)可同时输出正弦波、方波、三角波。

(2)信号频率:10Hz ~ 10KHz 。

(3)频率稳定度:Δf /f < 10-3/日. (4)频率控制方式:通过改变RC 时间常数控制频率(手动方式);通过改变控制电压Vi 实现压控频率,(自动控制方式)。

f=Ψ(Vi ),Vi=1~10V 。

(5)波形精度:方波:如图2-4-1,上升沿和下降沿t r 、t f 时间均应小于2us 。

三角波:如图2-4-2,线性度δ/V om < 2%。

正弦波:谐波失真度图2-4-1 波形精度测量示意图(b )三角波(a )方波方波(V1为基波有效值,Vi 为各次谐波有效值)(6)输出方式:①作电压源输出时,要求:输出幅度连续可调,最大输出电压的峰峰值不小于20V 。

当RL=100Ω~1K Ω时,输出电压相对变化率ΔV0/V0 < 1%(即要求r0<1.1Ω)。

②作功率输出时,要求:最大输出功率大于1W 。

③作电流源输出时,要求:输出电流连续可调,最大输出电流的峰峰值不小于200mA 。

当RL=0Ω~90Ω时,输出电流相对变化率ΔI0/I0 < 1%(即要求r0> 9K Ω)。

%2122<∑=V V Ni i(7)具有输出过载保护功能当因RL过小而使I0>400mA(峰峰值),输出晶体管自动限流,以免进一步损坏元件。

二、基本工作原理1、波形发生部分(1)方案1方波正弦波三角波图2-4-2 波形发生方案1先产生三角波-方波,再将三角波变换为正弦波。

其原理框图如图2-4-2所示。

(2)方案2先产生正弦波,然后由比较器产生方波,再将方波通过积分器变换三角波。

其原理框图如图2-4-3所示。

图2-4-3 波形发生方案22、输出方式(1)用作电压源输出和功率输出时,采用电压串联负反馈,如图2-4-4所示。

低频数字信号发生器的设计

低频数字信号发生器的设计

低频数字信号发生器的设计学校:昆明理工大学专业:电子信息工程姓名:指导教师单位:昆明理工大学指导教师姓名:指导教师职称:讲师The Design of Digital SignalGenerator of Low FrequencyUniversity: Kunming University of Science and Technology Major: Electronic Information EngineeringName:Name of Advisor:Unit of Advisor: Kunming University of Science and Technology Professional Title: Lectorate目录摘要 (I)Abstract (II)第1章绪论 (1)1.1 概述 (1)1.2 设计要求 (2)第2章设计的整体构思 (3)2.1 输入输出电路的构思 (3)2.3 软件设计的构思 (4)2.3.1 幅度控制 (4)2.3.2 频率控制 (4)2.3.3 波形的产生 (5)2.4 本章小结 (5)第3章硬件电路设计 (6)3.1 系统总体电路图 (6)3.2 单片机最小系统 (8)3.3 单片机与DAC0832的接口技术 (10)3.3.1 DAC0832简介 (10)3.3.2 LM324功能 (13)3.3.3 DAC0832和MCS-51的接口 (14)3.4 按键及显示电路设计 (16)3.4.1 按键的设计 (16)3.4.2 显示电路的设计 (16)3.5 本章小结 (17)第4章软件部分的设计 (18)4.1 软件总体流程 (18)4.2各部分软件设计 (19)4.2.1键盘显示模块设计 (19)4.2.2波形产生模块的设计 (21)4.3 本章小结 (26)第5章系统的安装与调试 (27)5.1 系统设计的安装与调试 (27)5.2 系统的各部分调试 (27)5.2.1系统硬件调试 (27)5.2.2系统软件调试 (28)5.3 在调试过程中遇到的问题 (28)5.4 本章小结 (29)结论 (30)总结与体会 (31)致谢 (32)参考文献 (33)附一:英文翻译 (34)摘要各种各样的信号是通信领域的重要组成部分,其中正弦波、锯齿波和方波等是较为常见的信号。

低频信号发生器设计正文

低频信号发生器设计正文

前言科技的日新月异和电子化产品的日益普及,电子产品的体积和规模与上个世纪相比变化巨大。

各种复杂电路不断涌现,体积不断缩小,产品更新的速度不断加快。

这些新的变化使得电路的设计工作变得复杂和繁重。

如果在电子产品设计时仍然使用常规的人工方法,则需要耗费大量的人力和财力。

电子设计自动化(Electronic Design Automatic,简称EDA)的优越之处在这里得到体现,于是快速发展,计算机电子技术的发展大大减轻了人工的设计压力,同时缩短了设计开发时间,是电子开发人员必须掌握的技术。

本次设计中应用的Multisim软件是目前高校中应用最高的仿真软件之一。

它强大的功能和友好的界面、形象的“虚拟仪表”,使它成为目前使用最方便的、最直观的仿真软件之一。

Protel软件是Protel公司(也就是现在的Altium公司)开发的用于电子线路开发的软件。

它的功能十分强大,具有电路原理图设计和电路印刷板图设计的功能。

Protel 99 SE是Protel Technolog公司1999年推出的功能强大的EDA综合设计环境。

本次设计主要使通过对低频信号发生器的计算机仿真设计研究,初步掌握电路分析、仿真以及印刷电路板图的过程与步骤。

此次设计的低频信号发生器的计算机仿真设计研究,主要分为以下几个部分:1.低频信号发生器的电路分析2.Multisim 9和Protel99 SE软件介绍以及两个软件的联合3.低频信号发生器的仿真和PCB制板第1部分概述1.1 简介凡是产生测试信号的仪器,统称为信号源,也称为信号发生器,它用于产生被测电路所需特定参数的电测试信号。

在测试、研究或调整电子电路及设备时,为测定电路的一些电参量,如测量频率响应、噪声系数,为电压表定度等,都要求提供符合所定技术条件的电信号,以模拟在实际工作中使用的待测设备的激励信号。

当要求进行系统的稳态特性测量时,需使用振幅、频率已知的正弦信号源。

当测试系统的瞬态特性时,又需使用前沿时间、脉冲宽度和重复周期已知的矩形脉冲源。

简易低频信号发生器设计

简易低频信号发生器设计

绪论单片机全称为单片微型计算机(Single Chip Microcomputer),又称微控制器(Microcontroller Uint)或嵌入式控制器(Embedded Controller)。

它是将计算机的基本部件微型化并集成到一块芯片上的微型计算机,通常片内都含有CPU、ROM、RAM、并行I/O、串行I/O、定时器/计数器、中断控制、系统时钟及系统总线等。

单片机是随着超大规模集成电路技术的发展而诞生的。

随着技术的发展,单片机片内集成的功能越来越强大,并朝着SoC(片上系统)方向发展。

单片机有着体积小、功耗低、功能强、性能价格比高、易于推广应用等显著优点,所以广泛应用于电子仪表、家用电器、节能装置、机器人、工业控制等诸多领域,使产品小型化、智能化,既提高了产品的功能和质量,又降低了成本,简化了设计。

可以发现,单片机的应用与开发,在时代发展中所占的重要位置。

所以,我们以一简易的低频信号设计为例,了解单片机的基本原理。

编者2008年6月19日目录一.要求与设计方案 (3)二.硬件电路设计 (4)1.原理图 (4)2.控制部分 (4)3.AT89C2051的主要分析 (5)4.数/模转换部分 (7)5.DAC0832的主要分析 (7)三.软件电路设计 (10)1.初始化子程序 (10)2.键扫描子程序 (10)3.波形数据产生子程序 (11)4.主程序 (11)四.调试及性能分析 (12)五.控制源程序清单 (13)六.心得体会 (17)一.要求与设计方案1.要求:输出0.1----50HZ的正弦波,三角波和方波信号,其中正弦波和三角波信号可通过按键选择输出,输出信号的频率可以从0.1----50HZ范围内调整.2由于输出信号的频率较低,因此考虑使用单片机作为控制器,用中断查表法完成波形数据的输出,再用D/A转换输出规定的波形信号.方波信号直接由单片机的端口输出.结合功能要求情况,决定使用AT89C2051单片机作为控制器,用DAC0832作为D/A转换器功能按键使用单片机的三个端口。

低频信号发生器

低频信号发生器

低频信号发生器的设计摘要:直接数字合成(DDS)是一种重要的频率合成技术,具有分辨率高、频率变换快优点,在雷达及通信等领域有着广泛的应用前景。

文中介绍了一种高性能DDS芯片AD9850的基本原理和工作特点,阐述了如何利用此芯片设计一种频率在0—50kHz内变化、相位正交的信号源,给出了AD9850芯片和MCS51单片机的硬件接口和软件流程。

关键词:直接数字频率合成信号源AD9850芯片概述:随着数字技术的飞速发展,高精度大动态范围数字/模拟(D,A)转换器的出现和广泛应用,用数字控制方法从一个标准参考频率源产生多个频率信号的技术,即直接数字合成(DDS)异军突起。

其主要优点有:(1)频率转换快:DDS频率转换时间短,一般在纳秒级;(2)分辨率高:大多数DDS可提供的频率分辨率在1 Hz数量级,许多可达0.001 Hz;(3)频率合成范围宽;(4)相位噪声低,信号纯度高;(5)可控制相位:DDS可方便地控制输出信号的相位,在频率变换时也能保持相位联系;(6)生成的正弦/余弦信号正交特性好等。

因此,利用DDS技术特别容易产生频率快速转换、分辨率高、相位可控的信号,这在电子测量、雷达系统、调频通信、电子对抗等领域具有十分广泛的应用前景。

1. 低频信号发生器的组成图2.7为低频信号发生器组成框图。

它主要包括主振器、电压放大器、输出衰减器、功率放大器、阻抗变换器和指示电压表等。

(1)主振器RC文氏桥式振荡器具有输出波形失真小、振幅稳定、频率调节方便和频率可调范围宽等特点,故被普遍应用于低频信号发生器主振器中。

主振器产生与低频信号发生器频率一致的低频正弦信号。

文氏桥式振荡器每个波段的频率覆盖系数(即最高频率与最低频率之比)为10,因此,要覆盖1Hz~1MHz的频率范围,至少需要五个波段。

为了在不分波段的情况下得到很宽的频率覆盖范围,有时采用差频式低频振荡器,图2.8为其组成框图。

假设f2=3.4MHz,f1可调范围为 3.3997MHz~5.1MHz,则振荡器输出差频信号频率范围为300Hz (3.4MHz-3.3997MHz)~1.7MHz(5.1 MHz-3.4 MHz)。

低频信号发生器设计

低频信号发生器设计

低频信号发生器设计报告姓名:学号:学院:、设计任务设计一个低频信号发生器要求:1、正弦波、方波、矩形波、三角波、锯齿波可选,占空比可调2、幅度10mv~ 1v可调3、频率1kHz〜3kHz可调二、方案选择1方案一:采用传统的直接频率合成器。

这种方法能实现快速频率变换,具有低相位噪声以及所有方法中最高的工作频率。

但由于采用大量的倍频、分频、混频和滤波环节,导致直接频率合成器的结构复杂、体积庞大、成本高,而且容易产生过多的杂散分量,难以达到较高的频谱纯度。

2方案二:采用锁相环式频率合成器。

利用锁相环,将压控振荡器(VCO)的输出频率锁定在所需要频率上。

这种频率合成器具有很好的窄带跟踪特性,可以很好地选择所需要频率信号,抑制杂散分量,并且避免了量的滤波器,有利于集成化和小型化。

但由于锁相环本身是一个惰性环节,锁定时间较长,故频率转换时间较长。

而且,由模拟方法合成的正弦波的参数,如幅度、频率相信都很难控制。

3方案三:采用8038单片压控函数发生器,8038 可同时产生正弦波方波和三角波。

改变8038 的调制电压,可以实现数控调节,其振荡范围为0.001Hz~ 300KHz。

因此,选择方案三(上述方案均来自于网上的论文)三、元、器件参数选择图3.1低频信号设计电路图1、电源的选择由8038特性可知,8038的工作电压在-5V~ -15V之间,所以可以选择我们之前做的电源进行提供工作环境。

即工作电压选择10V。

2、R s与R12的选择当R5与R12相等时,输出三角波;Rs与R12不相等时,输出锯齿波由8038A说明书得,|=空兰」VccR1+ R2R A 5R A由说明书得1uA |A 1mA得-10-6R A1010 R A10RA=RB=5.7K所以,取Rs=R12=1K,Rv3=4.7K3、电容的选取1V B -V A (V -V ),即V c 在V A ,V B 之间变化,31 t 由 V c I c d .得C o当电容充电时充电时电流I c =1 当电容放电时电流I c =2I B - l A 因此,% €心护)20(计算公式来自于实验指导书中)4、 分压器件RV4的选择为了使输出电压幅值可以进行调节,我在信号的输出端加上 一个滑动变阻器进行分压调节,该滑动变阻器可以自由选取,只 要能起到分压作用就行,在这里我们选择 1k 的。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

低频信号发生器设计报告一.设计要求(一)设计题目要求1.分析电路的功能并设计电路的单元电路2.查找图中相应元件的参数,找出国外对应元件的型号3.用EWB或Multisim软件进行电路仿真,打印仿真原理图和仿真结果4.用A3图纸绘出系统电路原理图(二)其他要求1.必须独立完成设计课题2.合理选用元器件3.要求有目录、参考资料、结语4.论文页数不少于20页二.设计的作用、目的(一)设计的作用低频信号发生器是电子测量中不可缺少的设备之一。

完成一个低频信号发生器的设计,可以达到对模拟电路知识较全面的运用和掌握。

(二)设计的目的电子电路设计及制作课程设计是电子技术基础课程的实践性教学环节,通过该教学环节,要求达到以下目的:1.进一步掌握模拟电子技术的理论知识,培养工程设计能力和综合分析问题、解决问题的能力;2.基本掌握常用电子电路的一般设计方法,提高电子电路的设计和实验能力;3.熟悉并学会选用电子元器件,为以后从事生产和科研工作打下一定的基础。

三.设计的具体实现(一)系统概述根据课题任务,所要设计的低频信号发生器由三大部分组成:⑴正弦信号发生部分⑵信号输出部分⑶稳幅部分其中由正弦信号发生部分的电路产生所需要的正弦信号,由输出电路将信号放大后进行输出,再由稳幅电路部分从输出的信号采样反馈回信号发生部分进行稳幅。

1.正弦信号发生部分可以有以下实现方案:⑴以晶体管(晶体管(transistor)是一种固体半导体器件,可以用于检波、整流、放大、开关、稳压、信号调制和许多其它功能。

开关速度可以非常快)为核心元件,加RC(文氏桥或移相式)或变压器反LC(馈式、电感三点式、电容三点式、晶振等)选频网络以及稳幅电路等构成的分立元件正弦波振荡电路。

这种电路的优点是简单、廉价,但由于采用分立元件,稳定性较差,元件较多时调节也较麻烦。

⑵以集成运放为核心元件,加RC(文氏桥或移相式)或LC(变压器反馈式、电感三点式、电容三点式、晶振等)选频网络以及稳幅电路等构成的正弦波振荡电路。

这种电路的优点是更为简单,性价比较好,但频率精度和稳定性较差。

⑶以集成函数信号发生器为核心元件,加适当的外围元件构成正弦波产生电路。

例如函数发生器ICL8038芯片加电阻、电容元件,在一定电压控制下,可以产生一定频率的方波、三角波和正弦波。

这种电路的优点时调节方便,在所采用的外围元件稳定性好的情况下,可以得到较宽频率围的,且稳定性、失真度和现行度很好的正弦信号。

⑷利用锁相环(PLL)技术构成的高频率精度的频率合成器。

其框图如下图所示。

这种电路主要是利用锁相,即使现象未同步技术来获得频率高稳定度,且频率可步进变化的振荡源。

现在已有集成锁相环电路芯片,例如CC4046,辅以参考频率源、分频器等外围电路后,即可构成频率合成器。

⑸直接数字合成(DDS)正弦信号源。

下图为DDS的原理框图。

的离散样点的幅值数字量存于数字波形存储器(ROM 或RAM )中,按一定的地址间隔(即相位增量)读出,再经D/A 转换成模拟正弦信号,低通滤波器用来滤去D/A 带来的小台阶以及其他杂波信号。

改变地址间隔的步长,可改变输出正弦信号的频率。

DDS 的频率精度和稳定度由系统的时钟决定。

DDS 可合成产生任意波形的信号,只要把所需波形预先计算好并存于数字波形存储器中,DDS 就可以合成出方波、三角波及各种调制波形和任意形状的波形。

目前有专用的DDS 集成电路芯片,其时钟频率最高可达1GHz 以上,产生的正弦信号频率可达数百兆赫。

本课题对所产生的正弦信号的频率精度没有要求,再考虑模拟电路课程的基本容和课程设计的目的,选择⑴和⑵方案较为合适。

因为课题要求的低频信号振荡频率一般在几十千赫以下,应选择RC 选频网络的正弦振荡电路(LC 选频网络适合于振荡频率在1MHz 以上的高频,RC 选频网络适合于几百千赫以下的低频)。

2.稳幅方案常用的稳幅方法是根据震荡幅度的变化来改变负反馈的强弱 ,若振幅增大,负反馈系数F=Fs s R R R 就自动变大,加强负反馈,限制振幅继续增长;反之,若振幅减小,负反馈系数就自动变小,减弱负反馈,防止振幅继续下降,从而达到稳幅的目的。

因此,有三种稳幅方案可供选择:⑴利用二极管的非线性特性完成自动图1利用二极管的非线性特性完成自动稳幅的电路,如图1所示,为了保证上、下振幅对称,在图的电路中,两支稳幅二极管1D 和2D 必须匹配,从提高温度稳定性来看,宜选用硅管。

不难看出,在振荡过程中,1D 和2D 将交替导通和截止,并与3R 电阻并联,因此利用二极管的非线性正相导通电阻D r 的变化就能改变负反馈的强弱。

当振幅增大时,D r 减小,负反馈加强,限制幅度继续增大;反之,当振幅减小时,D r 增大,负反馈减弱,防止振荡继续下降,进而达到稳幅的目的。

这种电路简单经济,但它的温度系数较小,输出波形失真较大,适合于要求不高的场所。

⑵采用热敏电阻作负反馈电阻F R 进行稳幅图2如图2所示,当输出电压o u 因外界条件增大时,流过F R 的电流增大,F R 温度升高,电阻变小,负反馈系数F=1+RR F 变小,从而使输出幅度减小。

反之,当o u 因外界条件减小时,流过F R 的电流减小,F R 温度降低,电阻变大,负反馈系数F=1+RR F 变大,从而使输出幅度增大,从而达到稳幅的目的。

用二敏电阻进行稳幅的优点是电路简单,失真度低;缺点是热敏电阻本身受环境温度影响,使输出幅度变化。

⑶用N 沟道结型场效应管组成的压敏电阻ds R 进行稳幅图3原理图如图3所示,运算放大器1A 接成负半波放大器,并与W 、4R 、1C 、T 等元件构成负反馈稳幅电路。

当输出幅度减小,导致1A 的输入减小,输出负值的绝对值也减小,即场效应管栅极电位上升,引起其等效电阻下降,所以2A的闭环增益升高,使输出幅度回升。

当输出幅度增大,导致A的输入增大,1输出负值的绝对值也增大,即场效应管栅极电位降低,引起其等效电阻上升,所以A的闭环增益降低,使输出幅度回落。

从而达到稳幅的目的。

23.输出电路部分设计输出部分有以下设计方案⑴射极输出器。

这种电路的特点是电路简单,输出波形好,输入电阻高,输出电阻低,可对前级电路和负载起到隔离作用,同时带负载能力也强,虽然电压放大倍数近似为1,但电流放大倍数大,因此有一定的功率输出能力。

这种电路的缺点是由于三机管工作在近似甲类状态,因此效率低(低于50%)。

在要求高功率、高效率的情况下,不能满足要求。

一般用于输出功率和效率要求低的场合。

⑵BJT管OCL或OTL功率放大电路。

这两种功率输出电路在选择合适的元器件和电源电压后可以设计出有较大功率输出,效率低于75%的技术指标来。

这两种电路的缺点是调整比较费事,BJT功率管及电路的对称性不容易做到,因此在要求高功率、高效率的情况下,波形很难达到理想效果。

⑶MOSFET管功放电路。

MOSFET功率管要求激励功率小,因此可直接由前置级驱动而无须再加推动级;输出功率大,输出漏极电流具有负温度系数,工作安全可靠,无须加保护措施,因此比BJT管功放电路简单。

⑷集成功率放大器。

目前已有很多公司生产出各种性能指标的集成功率放大器。

只要根据课题技术指标要求选择合适的芯片,按照其手册给出的典型应用电路连接相应的外围电路即可。

因此,在条件允许的情况下,选择合适的集成功放芯片来组建电路,一般都能完成功率、效率等技术指标要求。

例如D2006就是一种部有输出短路保护和过热自动闭锁的低频大功率集成电路。

(二)单元电路设计、仿真与分析1.正弦振荡电路的设计和计算根据以上分析,正弦信号发生功能块选用一通用型集成运算放大器F007(μA741)为核心元件的文氏桥正弦振荡单元电路,因为该电路可以做到频率调节围较宽,波形较好。

为了改善振荡波形,并使输出幅度稳定,拟选择场效应管组成的稳幅电路.正弦振荡电路的原理图如图4所示正弦振荡电的设计如下:⑴RC选频网络的计算图4图中,电阻R 和电容C 的取值决定了振荡频率,即f=RCπ21,按照图中所示,取电容C=0.47μF ,电阻R=13.35k Ω,则可产生频率约为25Hz 的正弦波。

⑵负反馈网络的计算负反馈稳幅电路中选用N 沟道节型场效应管3DJ6F 作为压控电阻,因为它工作在可变电阻区时ds R 较小,约为1k Ω。

它与1R 串联后再与2R 并联,然后与F R 共同构成负反馈网络。

(1R +ds R )∥2R =3.41153.4)115(++⨯+≈3.4k Ω 课题中选用F R =7.2k Ω所以F R >2[(1R +ds R )∥2R ]这样保证了起振条件.⑶集成运放的选择选择集成运放时,主要考虑其输入电阻、输出电阻、增益带宽积、转换速率是否满足技术指标要求。

本课题中选择CF741位振荡器的放大器件,因为他的转换速率SR ≥0.5V/s μ,满足下列要求:SR ≥2om U f max πh f ≥3m ax fh f 指增益带宽积,om U 为运放输出正弦电压的峰值。

CF741的h f 为1.2MHz ,满足要求,一般振荡产生的电压峰值不大,都能满足要求。

2.输出电路的选择、设计及计算⑴输出电路的选择、设计通过比较可知,采用分立元件构成的具有恒流源的差动放大器组成的OCL 功率放大电路比较合适,因为它简单、廉价、输出效率高。

如图5所示,它由输入级、中间级、输出级及偏置电路组成。

输入级是由1T 、2T 、3T 组成的单端输入、单端输出的共射组态恒流源式差动放大电路,可以抑制零点漂移,它从1T 的集电极处取出输出信号加到中间级。

图5中间级是由4T 、5T 组成的共射组态放大电路,它能提高放大倍数,4T 是恒流源,作为5T 的有源负载,因此其“C-E ”间的动态电阻很大,相比之下,w R +9R 上的交流压降可以忽略不计,因此,7T 、8T 的基极电位可看作相等。

输出级是由7T 、8T 、9T 、10T 组成的准互补对称电路,它能提高带负载能力。

其中,7T 、9T 是由NPN-NPN 组成的NPN 型复合管, 8T 、10T 是由PNP-NPN 组成的PNP 型复合管。

10R 、12R 、13R 、14R 的作用是改善温度特性,11R 是平衡电阻,当11R =10R ∥9i R 时,7T 与8T 的输入电阻相等。

6T 、w R 、9R 组成了BE U 倍压电路,为输出级提供所需的静态工作点,以消除交越失真。

偏置电路是由5R 、1D 、2D 和3T 、4T 组成的恒流源电路,并由5R 、1D 、2D 提供基准电流。

5T 集电极输出的交流信号,正半周时使功率放大管7T 、9T 导通,起信号放大作用,并把放大后的正半周信号送给负载15R ;信号的负半周时,7T 、9T 功放管截止,功放管8T 、10T 导通,放大信号,放大后的负半周信号也送给负载15R 。
