工控机在激光切割机中工业控制系统的应用
PLC在焊接和激光切割中的应用
随着环保意识的提高，PLC将更加注重能源 节约和环保设计，推动焊接和激光切割行 业向绿色制造方向发展。
THANKS
感谢观看
PLC可以通过编程实现不同的控制逻 辑，适应不同的生产需求，同时具有 良好的可扩展性，方便后续的设备升 级和改造。
PLC具有精确的控制能力，可以实现 焊接和激光切割过程中的精确控制， 提高产品质量。
02
CATALOGUE
PLC在焊接中的应用
焊接工艺及设备简介
焊接工艺
焊接是一种通过加热或加压，或同时 加热加压的方式，使两个分离的金属 表面达到原子间的结合，形成永久性 连接的工艺方法。
灵活性
PLC可以通过编程实现不同的控制逻辑，适应不同的焊接和激光切 割需求，提高设备的灵活性。
降低能耗和减少环境污染
节能控制
01
PLC可以通过优化控制算法，降低焊接和激光切割设备的能耗，
提高能源利用效率。
环保措施
02
PLC可以控制焊接和激光切割设备的排放，减少废气、废渣等对
环境的影响，实现绿色生产。
激光切割设备组成
主要包括激光器、光束传输系统、工作台、控制系统等部分。
PLC在激光切割设备中的控制作用
设备开关量控制
PLC可实现对激光切割设 备的各个开关量（如电机 启停、电磁阀开关等）进 行精确控制。
模拟量控制
通过PLC的模拟量输入/输 出模块，实现对激光器功 率、切割速度等模拟量的 实时控制和调整。
故障诊断与处理
对运行过程中出现的故障进行及时诊断和处理， 确保控制系统的稳定性和可靠性。
05
CATALOGUE
PLC在焊接和激光切割中的优势与挑战
提高生产效率和产品质量
自动化控制
工业控制系统在机器人领域中的应用
工业控制系统在机器人领域中的应用工业控制系统是现代制造业必不可少的一部分，它能够监控、控制和优化生产过程，因此被广泛地应用于各种工业领域。
随着科技的不断进步，机器人技术在工业领域中也得到了广泛应用，工业控制系统与机器人技术的结合，能够使机器人的运作更为智能化和自动化。
本文将就工业控制系统在机器人领域中的应用进行探讨。
一、自动化控制系统自动化控制系统是工业控制系统中最重要的一部分，它主要由传感器、执行器、控制器和通讯网络组成。
通过传感器采集各种反馈信号，然后将信号传向执行器以实现自动控制，并通过控制器调节各个环节，以实现整个过程的优化和稳定。
在机器人领域中，自动化控制系统可以实现机器人自动运行、自动加工、自动排放等一系列操作，从而减小了人工操作错误和劳动强度。
二、机器人运动控制机器人的运动是由各种运动控制器控制的，它可以根据工作场景的需求进行编程。
机器人运动控制器是一种高级的控制器，它不仅能够通过编程实现机器人各个关节的运动控制，还能协调机器人的行动，以实现机器人完成复杂的任务。
三、视觉控制技术视觉控制技术是机器人自主导航和分拣的重要手段，它通过镜头采集图像并进行分析识别，以确定机器人的运动和操作。
视觉控制技术可以在机器人的移动和操作过程中实时进行反馈和控制，从而使机器人保持稳定和准确性。
四、语言识别和控制技术语音识别和控制技术是机器人实现人机交互的重要手段，利用语音识别技术，机器人可以与人类进行语音交互，识别人类的语音指令并执行操作。
语音控制技术可以提高机器人的自主性和语言交流能力，将机器人的应用范围进一步扩大。
五、数据存储和处理技术数据存储和处理技术是机器人技术中的核心技术之一，它能够进行大规模数据的存储、处理和分析，为机器人的智能化控制提供了强有力的支持。
在机器人领域中，数据存储和处理技术可以用来分析机器人运行的状态和环境，提供数据支持和实时反馈。
六、结语工业控制系统在机器人领域中的应用，不仅可以提高机器人的自动化程度和智能化水平，还能够对工业生产过程进行全面监控和控制，从而使生产过程更为高效、精准和安全。
伺服控制器在激光切割机中的应用
伺服控制器在激光切割机中的应用激光切割是一种高精度、高效率的切割方法，广泛应用于金属加工、汽车制造和电子工业等领域。
而伺服控制器在激光切割机中起着重要的作用，它通过对激光切割机各个部件的精确控制，实现了激光切割的高速、高精度和高稳定性。
首先，伺服控制器在激光切割机中实现了对激光的精确控制。
激光切割机中的激光器需要在切割过程中能够快速、准确地开关，以实现切割的控制。
伺服控制器通过精确的电流和电压控制，可以精确地控制激光的开关频率和时间，从而实现对激光的精确控制。
这样，在激光切割过程中，可以根据不同的切割需求调整激光的开关频率和时间，以获得更准确、更高效的切割效果。
其次，伺服控制器在激光切割机中实现了对切割速度的精确控制。
激光切割机的切割速度直接影响切割质量和效率。
过快的切割速度可能导致切割质量下降，而过慢的切割速度则会降低切割效率。
伺服控制器可以根据切割材料的不同和切割要求的变化，动态调整切割速度。
通过精确的速度控制，伺服控制器确保激光切割机在不同的切割任务中可以以最佳速度运行，从而实现高效率的切割。
此外，伺服控制器在激光切割机中还实现了对切割深度的精确控制。
切割深度是指激光切割机切割材料的厚度。
不同的切割材料和不同的切割任务对切割深度有不同的要求。
伺服控制器通过对激光的功率和频率进行精确的控制，可以实现对切割深度的精确控制。
这样，在激光切割过程中，可以根据不同的切割需求调整激光的功率和频率，以实现对切割深度的精确控制。
此外，伺服控制器还可以实现激光切割机的自动化控制。
激光切割机通常是由多个部件组成的复杂系统，包括激光器、切割头、切割平台等。
伺服控制器可以对这些部件进行全面的控制和管理，实现激光切割过程的自动化控制。
通过编程设定切割路径、切割参数等，伺服控制器可以自动执行切割任务，大幅提高切割效率和精度。
最后，伺服控制器还可以实现激光切割机与外部设备的联动控制。
激光切割机通常需要与其他零部件或设备进行联动控制，如自动上下料设备、气体供应系统等。

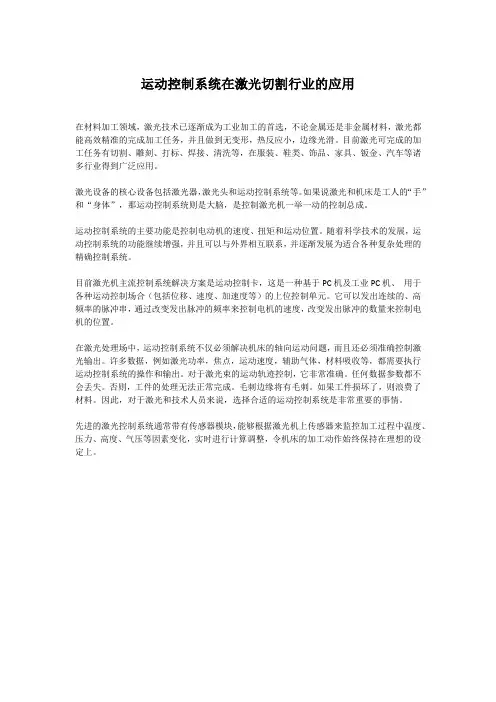

运动控制系统在激光切割行业的应用
运动控制系统在激光切割行业的应用在材料加工领域，激光技术已逐渐成为工业加工的首选，不论金属还是非金属材料，激光都能高效精准的完成加工任务，并且做到无变形，热反应小，边缘光滑。
目前激光可完成的加工任务有切割、雕刻、打标、焊接、清洗等，在服装、鞋类、饰品、家具、钣金、汽车等诸多行业得到广泛应用。
激光设备的核心设备包括激光器，激光头和运动控制系统等。
如果说激光和机床是工人的“手”和“身体”，那运动控制系统则是大脑，是控制激光机一举一动的控制总成。
运动控制系统的主要功能是控制电动机的速度、扭矩和运动位置。
随着科学技术的发展，运动控制系统的功能继续增强，并且可以与外界相互联系，并逐渐发展为适合各种复杂处理的精确控制系统。
目前激光机主流控制系统解决方案是运动控制卡，这是一种基于PC机及工业PC机、用于各种运动控制场合（包括位移、速度、加速度等）的上位控制单元。
它可以发出连续的、高频率的脉冲串，通过改变发出脉冲的频率来控制电机的速度，改变发出脉冲的数量来控制电机的位置。
在激光处理场中，运动控制系统不仅必须解决机床的轴向运动问题，而且还必须准确控制激光输出。
许多数据，例如激光功率，焦点，运动速度，辅助气体，材料吸收等，都需要执行运动控制系统的操作和输出。
对于激光束的运动轨迹控制，它非常准确。
任何数据参数都不会丢失。
否则，工件的处理无法正常完成。
毛刺边缘将有毛刺。
如果工件损坏了，则浪费了材料。
因此，对于激光和技术人员来说，选择合适的运动控制系统是非常重要的事情。
先进的激光控制系统通常带有传感器模块，能够根据激光机上传感器来监控加工过程中温度、压力、高度、气压等因素变化，实时进行计算调整，令机床的加工动作始终保持在理想的设定上。
工控机在自动控制系统中的应用分析
工业 以太 网不仅 指只有物理 层和链路层 的Ｅｈ ｒｅ ，而是指基 于 ｔｅｎ ｔ ｉｅ ｔ ｎ ｍｅ ｔ ￣术革新 的以太网，即硎 Ｅ ＮＥ Ｃ ，Ｄ ， 应用层 ，这里Ｕ Ｐ Ｒ ＴＴ ＰＵ Ｐｍ Ｄ 比Ｔ Ｐ ｃ 协议更能满足实时性的要求 。工业以太网的关键技术实时性、总 线供 电、远距离传输等到方面取得 了很大进展 。基于高速以太网技术的 现场总线控制设备 ， 其研究 目 标是 ：研究应用于工业控制现场的高速以 术网关键技术，包括以太 网通信实时性、总线供电、本质安全 、可互操 作性 、远距 离传输、抗干扰性和可靠性等。并研究开发基于以太网技术 的现场设备 、网络化控制系统和相应的系统软件。以太网技术是未来控 制 网络的最佳解决方案 ，以太网一直延伸到企业现场设备控制层是控制 网络发展的必然趋势。
７ ８
应 用科 学
２ 辜 ５重 科０第期 Ｌ ０年 霸 １ 技蓑
工控机在 自动控制系统 中的应用分析
田秀Байду номын сангаас红 ，米 秀杰
（ 长春职业技术学院 ，吉 林 长 春 １ ０ ３ ３ ０ ３）
摘 要 智能控制器是针对 机电一体化控制 系统 的智能控制器件 ，利用工控机可使智 能系统更好地适应 工业 现场的使用要求 ，提 高智 能系
１ 控制嚣 是向 系统部件 提供 协 同运行所 需要 的控 制信号
２ 世纪９ 年代以来 ，计算机技术 、通讯技术 、控制技术的发展促使 ０ ｏ 控制系统 向数字式 、分布式 、开放可互操作 和面向开放式互连网络 的现 场总线 控制系统发展。新型工业控制系统及产品的应用系统具有的一些 控制要求和特点 。如实时控制、分布控制、事件驱动控制 、智能系统控 制， 不仅提高了系统的控制功能，同时也对其系统功能 的实现提出了新 形式和高要求。在此所讲的控制器主要是针对机电一体化系统 的控制器 件， 例如 ： 采用工业控制计算机 、单片机 、可编程序控制器等 ，在计算 机辅助设计与制造、数控机床、工业机器人 、自动生产线等领域进行 了 广泛的应用。 为了使微机控制系统能够很好地适应工业现场的使用要求 ，计算机 公司专门研制了工业控制计算机 ，简称工控机 ， 工控机采用标准总线和 模板结构，具有许多显著的优点 ，因而得到了越来越广泛的应用。 目 前 国内使用最多的工控机是 总线工控机和Ｐ 总线工控机。 ｃ
KEBA数控系统在光纤激光切割机上的应用
第58卷1系统组成及通讯协议1.1系统硬件架构如图1所示,K EBA 系统为主导的光纤激光切割机的电气部分主要由以下几个部分组成:H M I 工业PC 及G U I 操作界面,M ot i onO ne CN C 控制器,M o-t i onO ne CM -E Laser I O 接口模块,电源模块,Sevr oO ne CM 多轴驱动模块,K eConnectC5远程I O 模块以及各级检测终端,LSC 系列伺服电机,手持操作设备,激光器,切割头等终端执行部件。
基于Li nux 平台的M ot i onO ne CN C 控制器加外置工控机的组合,可以避免病毒对CN C 运动的入侵的同时,又保证了界面的个性化定制以及操作便捷要求,M ot i onO ne CM -E Las er I O 接口模块与数控核心直接通讯,实现瞬时信号处理,通过Et her cat与伺服轴同步实现脉冲切割与飞行切割共有一个端口,可以在飞行切割时使用脉冲切割。
1.2通讯部分如图1所示,K EBA 系统为主导的电气部分,支持各种通讯协议,机器级通讯网络内,用以交换各类收稿日期:2023-03-06;修订日期:2023-04-10K E B A 数控系统在光纤激光切割机上的应用俞江,杜苹(苏州瑞铁激光科技有限公司,江苏太仓215000)摘要:随着激光技术的快速发展,光纤激光金属板材切割加工获得广泛应用。
随着信息化技术的不断发展,加工制造业正向自动化、智能化快速发展,市场对这种技术的应用需求也不断增大,促使光纤激光切割机逐渐实现自动化、智能化。
本文介绍了K EBA 数控系统在平板光纤激光切割机中几种常见的应用。
关键词:光纤激光切割机;Et her cat ;G U I 中图分类号:TG 485文献标识码:AD O I :10.16316/j .i s sn.1672-0121.2023.04.018文章编号:1672-0121(2023)04-0070-05第58卷第4期V ol .58No.4C H I N A M ETA LFO R M I N G EQ U I PM EN T &M A N U FA C TU R I N G TEC H N O LO G Y2023年8月A ug.2023Proport i onal s ynchronous cont rol t echnol ogy f or s l i di ng bl ock of hydraul i c pres s f oraut om obi l e l ongi t udi nal beam pres s i ngH U A Q i ang(Zhej i ang D ef u M achi ner y Joi nt -St ock Co.,Lt d.,W uyi 321200,Zhej i ang Chi na )A bs t ract :The l ongi t udi nal beam i s t he m ai n l oad-bear i ng com ponent of a t r uck,wi t h an ef f ect i ve l engt h ofup t o 12m.I t i s gener al l y f or m ed by st am pi ng,bendi ng,and punchi ng wi t h a pr es s .The cr os s-s ect i on of t he l ongi t udi nal beam var i es cont i nuous l y and i r r egul ar l y accor di ng t o t he bear i ng capaci t y of t he vehi cl e m odel .Ther ef or e,dur i ng s t am pi ng f or m i ng,t he s l i der of t he pr es s i s al ways i n an uneven l oadi ng s t at e.Es -peci al l y f or l ongi t udi nal beam s t am pi ng par t s of di f f er ent l engt hs,i n or der t o expand t he r ange of equi pm ent us e and t he econom y of us e,t he l ongi t udi nal beam pr es s i ng hydr aul i c pr ess needs t o t ake ant i eccent r i c l oad m eas ur es t o cope wi t h di f f er ent wor ki ng condi t i ons .The s l i der s er vo pr opor t i onal cont r ol t echnol ogy adopt ed i n t hi s ar t i cl e can ef f ect i vel y cont r ol t he par al l el i s m of t he s l i der m ovem ent dur i ng pr es s i ng and de -m ol di ng wi t hi n t he r ange of 0.3m m /12m when deal i ng wi t h t he sl i der of f s et l oad gener at ed by s t am pi ng of di f f er ent l engt h l ongi t udi nal beam s ,pr ot ect i ng t he equi pm ent ,pr ol ongi ng t he m ol d l i f e,and i m pr ovi ng pr oduct qual i t y.K ey w ords :Longi t udi nal beam ;St am pi ng ;Pr opor t i onal cont r ol ;A nt i devi at ed l oad第4期控制数据,反馈数据,状态信息,报警处理指令,逻辑指令信息的Et her cat协议。
基于贝加莱工业数控激光切割机控制系统设计方案
基于贝加莱工业数控激光切割机控制系统设计方案
1.传统系统存在的问题
对于传统的激光切割控制系统而言，通常其采用专用的CNC系统来实现对切割插补的运算处理，而PLC应用于逻辑的控制，这是因为传统的PLC是无法运行CNC系统的，它存在以下问题：
系统结构复杂，由PC及运行其上的PCI总线嵌入式系统构成;
PLC和CNC程序在两个不同的处理器中运行，无法实现同步;
系统需要多种总线系统，包括实时控制的内部总线和用于逻辑和分布式I/O 的总线;
专用的软件系统，无法使用通用的软件;
B&R的CNC系统则是基于通用的工业PC，并通过一个100Mbps的实时以太网Ethernet POWERLINK来设计，运行SoftCNC软件系统，并可运行通用的软件系统与CNC系统进行数据交互，实现开放的软件互联，能够为机器实现更为开放的功能集成，具有非常强的领先性和高可靠性设计。
2.基本原理介绍
以CO2激光发生器作为加工能源，利用安装在切割机床上移动轴的光学镜片将激光经过多次反射引导至机床的切割头处，激光经过切割头内部的聚焦镜片聚焦之后，将激光光束聚焦成一个直径只有0.15左右、能量密度达百万瓦/平方厘米的高亮度光点。
该光点在瞬间将切割材料加热、熔化、甚至蒸发。
配合切割辅助气体的作用将融化的材料吹下，如此当切割头按照加工程序的代码移动时，便在板材上形成割缝，从而完成零件的切割。
3.关键技术指标与功能设计。
研华工控机在激光标刻机中的应用
研华工控机在激光标刻机中的应用—研华用户俱乐部有奖征集案例项目背景：90 年代初，由于材料加工需求的增加，激光标刻这一继激光焊接、激光热处理、激光切割、激光打孔等应用技术之后发展起来的新技术，开始成为必不可少的加工手段。
激光标刻技术以其非接触、无污染、无磨损的新标刻工艺，成为目前激光加工领域应用中最广泛、最成熟的一项技术。
激光标刻设备的核心是激光标刻控制系统，因此，激光标刻的发展历程就是标刻控制系统的发展过程。
在短短7 年时间里，控制系统在激光标刻领域就经历了大幅面时代、转镜时代和振镜时代，控制方式也同样经历了从软件直接控制到上下位机控制，最后到实时处理、分时复用的一系列演变。
项目原理：激光标刻系统主要由研华工控机、激光器、振镜扫描系统、f-θ透镜几部分组成. 电源系统接220V(50Hz)分别给工控机和（气体/固体）激光器供电，工控机通过激光标刻软件控制振镜扫描系统和激光电源。
准备进行标刻作业时，由工控机向电源系统发送信号来控制激光器开关光以及其激光功率大小，同时根据标刻坐标数据作一定的变换后传递给振镜扫描系统，振镜扫描系统依照接收信号对X/Y 轴振镜进行调整，即将X/Y 轴振镜镜片偏转一定的角度。
此时完整的光路传输路径为激光器发出的光束通过X 和Y 振镜折射后，入射至待标刻工件表面。
系统特点：研华工控机在此系统中主要用于传输、处理激光标刻信号，并通过定时函数协调各部分工作。
由于激光标刻的适时性能要求较高，因此对工控机的选择是关键，不仅要求能快速响应，还要具有稳定、安全、抗干扰等特点，以便在恶劣的作业环境下正常生产。
工控机在激光标刻系统中主要完成以下任务：1.电源系统总开关打开，操作员在工控机上进行了相关参数设置后，完全由工控机对系统各硬件部分进行控制。
2.工控机对标刻坐标数据进行提取，并通过一定的算法将其。
工控机在激光加工行业的应用案例
近年来，随着激光加工技术的不断发展，工控机在激光加工行业中的应用日益广泛。
激光加工技术以其高精度、高效率、低成本的优势，已经被广泛应用于汽车制造、航空航天、电子通讯等多个领域。
在这些应用场景中，工控机作为激光加工系统的核心设备，发挥着至关重要的作用。
本文将以激光焊接、激光切割和激光打标为例，介绍工控机在激光加工行业中的应用案例。
一、激光焊接激光焊接作为一种高精度、高效率的焊接方法，在汽车制造和电子通讯行业有着广泛的应用。
工控机在激光焊接系统中扮演着关键的角色，它负责控制激光的焦距、功率和速度，实现对焊接过程的精确控制。
通过工控机的精准控制，激光焊接系统可以实现对不同材料的焊接，提高生产效率和焊接质量。
二、激光切割在航空航天和金属加工领域，激光切割技术被广泛应用。
激光切割系统由激光发生器、光束传输系统、切割头和工控机组成。
工控机通过实时控制激光的功率、频率和焦距，精确控制切割头的移动轨迹，实现对不同厚度和硬度材料的精准切割。
通过工控机的智能控制，激光切割系统可以实现高速、高精度的切割，提高了生产效率和切割质量。
三、激光打标激光打标技术在电子通讯和医疗器械行业有着广泛的应用。
激光打标系统由激光器、扫描器、控制卡和工控机组成。
工控机通过控制激光的功率、频率和聚焦度，精确控制扫描器的移动轨迹，实现对不同材料的高精度打标。
通过工控机的智能控制，激光打标系统可以实现对塑料、金属、玻璃等材料的精准打标，提高了产品标识的质量和效率。
工控机在激光加工行业中的应用案例非常丰富，涉及汽车制造、航空航天、电子通讯等多个领域。
通过对激光焊接、激光切割和激光打标的介绍，我们可以清晰地看到工控机在激光加工系统中的关键作用。
随着激光加工技术的不断发展，工控机将会发挥越来越重要的作用，推动激光加工行业的进步和发展。
激光加工技术是一种高精度、高效率的加工方法，其应用领域涵盖了诸多行业，包括汽车制造、航空航天、电子通讯、医疗器械等。
工业控制系统在智能制造中的应用
工业控制系统在智能制造中的应用随着信息技术和网络技术的不断发展，智能制造正逐渐成为制造业发展的重要趋势。
作为智能制造的核心，工业控制系统（Industrial Control System，ICS）发挥着至关重要的作用。
本文将介绍工业控制系统在智能制造中的应用，包括其概述、应用场景和发展趋势等方面的内容。
一、概述工业控制系统（ICS）是一种用于控制工业过程的系统，其主要功能为控制、监控和保护生产设备和产品。
工业控制系统由硬件和软件两部分组成，硬件包括传感器、执行器、控制器等设备，软件包括控制算法、监控程序等应用程序。
工业控制系统的主要任务是实现自动化生产，提高生产效率和质量，并保障生产安全。
工业控制系统在智能制造中的应用主要包括生产线控制、物联网集成、数据分析和故障诊断等方面。
其应用场景涵盖了生产制造、物流配送和售后服务等各个环节，可以实现从原料采购到产品交付的全流程自动化控制。
二、应用场景1.生产线控制工业控制系统在生产线控制中的主要功能是控制生产设备的运行和参数调整，以最大化生产效率和产品质量。
通过使用先进的传感和监控技术，工业控制系统可以实时跟踪生产过程，识别潜在的问题并及时纠正。
工业控制系统还可以通过自适应控制和模型预测控制等技术，提高生产调整的准确性和速度，并降低能源和材料的消耗。
同时，工业控制系统还可以通过智能识别和分类技术，实现自动化质检和分类，提高产品的合格率和可靠性。
2.物联网集成工业控制系统通常与物联网（Internet of Things，IoT）技术紧密集成，实现设备之间的互联和协同工作。
通过使用IoT技术，工业控制系统可以实现设备的自主学习和自适应控制，进一步提高生产效率和质量。
同时，工业控制系统还可以采集设备数据并进行分析，在发现问题时及时进行处理。
例如，当生产设备出现异常时，工业控制系统可以自动发送警报并调用维修服务，以确保生产过程的连续性和稳定性。
3.数据分析在智能制造中，数据分析是一个很重要的环节。
《UMAC在精密激光切割数控机床中的应用研究》范文
《UMAC在精密激光切割数控机床中的应用研究》篇一一、引言随着科技的进步和工业自动化程度的提高，精密激光切割技术在制造业中得到了广泛应用。
激光切割作为一种高精度、高效率的加工方式，已经成为许多工业领域中的关键工艺。
数控机床作为激光切割的重要设备，其控制系统的性能直接影响着切割质量和效率。
UMAC（Unified Motion and Automation Controller，统一运动与自动化控制器）作为一种先进的数控系统，在精密激光切割数控机床中发挥着重要作用。
本文将详细探讨UMAC在精密激光切割数控机床中的应用研究。
二、UMAC数控系统的基本原理与特点UMAC数控系统是一种高性能的数控系统，其基本原理是通过高精度的运动控制算法和先进的自动化技术，实现对机床的精确控制。
该系统具有以下特点：1. 高精度：UMAC系统采用先进的运动控制算法，能够实现高精度的位置、速度和加速度控制。
2. 高效率：系统具备快速响应和高速运算能力，能够提高机床的加工效率。
3. 灵活性：UMAC系统支持多种通信协议和接口，便于与其他设备进行数据交换和集成。
4. 易于维护：系统具有友好的人机界面和完善的故障诊断功能，便于操作和维护。
三、UMAC在精密激光切割数控机床中的应用1. 切割路径规划与优化UMAC系统具备强大的路径规划与优化功能，能够根据加工需求自动生成最优的切割路径。
通过高精度的运动控制算法，UMAC系统能够确保激光切割过程中的稳定性和精确性，从而提高切割质量。
此外，UMAC系统还支持离线编程和仿真功能，便于用户在加工前对切割路径进行预览和优化。
2. 激光功率与速度控制在激光切割过程中，激光功率和切割速度是影响切割质量和效率的关键因素。
UMAC系统通过实时监测和分析加工过程中的各种参数，如激光功率、切割速度、工件材质等，自动调整激光功率和切割速度，以实现最佳的切割效果。
此外，UMAC系统还支持多种切割模式，如连续切割、脉冲切割等，以满足不同加工需求。
浅谈工控机在工业自动控制中的应用及前景
Ｐ Ｃ Ｐ Ｃ当前应用最普遍 的工业 自动控制装置 ， Ｌ 。Ｌ 是实现 技术 的发展推动 了微 处理器和 微控制器 的迅速发展 ， 使 现代工业 自动化三大支柱之一 ， 具有很高 的可靠性 。Ｌ 得 Ｃ Ｕ更新换代 加快 ， ＰＣ Ｐ 性价 比也在不 断的提 高模 拟控制 神经元 网络芯片和智能控制器 已经问世并商 品化 。 般用来替代继 电器实现逻辑控制功能。随着计算机技 器 、
电 力 、 械 设 备 电 力 监 控 、 机 电力 调 度 、 程 抄 表 、 流 焊 、 峰 远 回 波 焊 、 光 机 、 控机 床 、 油机 等 分 数 加
金 融 系统
Ａ Ｍ 机 、 助 查询 终 端等 Ｔ 自
． 以下几个部分 ： 数据库 、 操作系统 、 应用软件三大类 。 因为 ３２ 工控 机 应 用 现 状 发展 趋 势 是专门为工业现场生产使用而设计 的计算机 ，所 以工业 ３２１ 技 术 发展 趋 势 ． ．
一
术 的迅猛发展 ，Ｌ Ｐ Ｇ的功 能 已经远远超过 了逻辑 控制 的
②总线化进程加快。 现场 总线技术近年迅速发展 ， 并 界 限 ，又 简 称 Ｐ ，为 了避 免 与 个 人 计 算 机 （ ｅ ｏａ ｃ Ｐｒ ｎｌ 且 已经得到广泛应用 。 ｓ 计算机技术 、 通信技术 、 制技术 控 Ｆｓ Ｃｍ ｕｅ）的简 称互 相混 淆 ，现在 这 种装 置仍 旧简称 的发展使 得控制 系统 向新一代 现场总线 控制 系统（ｃ ） ｏ ｐｔ ｒ Ｐ Ｃ。 Ｌ 发展 ， 并且实现全数字化 、 全分散式 、 全开放 可互操作和
微机有很强 的可靠性 ， 比如抗震性 、 抗辐射 、 抗干扰性等 。
上个世纪 ６ ０年代 ， １ 第 台工业过程控制系统在国外
２ Ｐ Ｃ 可 编 程序 控 制 器 ） ． ２ Ｌ （ 问世， 自此 已经发展到 了第 ３ 。 代 随着计算机 技术的迅 猛 早期 的可编程控制器是不带有处理器 的，又称为可 发展 ， 工业控制系统也会 不断 的更新发 展下去 。 ①Ｃ Ｕ更新换代加快。 Ｐ 半导体工艺的改进 、 集成 电路 编程逻辑控制器 （ ｒｇ ｍ ａｌ Ｌｇ ｏｔ ｌｒ ，简称 Ｐｏｒ ｍ ｂ ｏｉ Ｃ ｎ ｏｅ） ａ ｅ ｃ ｒｌ
激光切割论文：基于PLC的切割机运动控制系统的设计
激光切割论文：基于PLC的切割机运动控制系统的设计【中文摘要】激光切割机广泛应用在各个行业中,但我国的激光切割机大多数是品质较低的C02激光切割机,其中激光器功率低、加工的工件表面精度与质量都比较差,整机的柔性与稳定性也亟待改进,其中的控制系统是国外的通用机床控制器,因此控制系统不具有开放性,很难在此基础上进行二次开发,很难把图形编程软件集成到控制系统里面。
随着信息技术产业的不断发展和工业自动化程度不断的提高和产业的不断升级,PLC、触摸屏、运动控制单元的应用变得越来越普遍,对激光切割机的改造和技术更新、对其运动控制系统的研究成为必然。
基于此,本文提出了本课题的研究方向。
阅读了大量有关激光切割机的文献资料,了解了激光切割机在国内外的发展现状,深刻的认识了PLC、触摸屏、运动控制单元的发展状况以及基本原理。
分析了激光切割机装置的工作原理,选择了此运动控制方案,即决定开发一种基于PLC、触摸屏、运动控制单元的激光切割机运动控制系统。
本系统利用触摸屏输入轨迹再进行简单的按钮操作就能在工件上切割所预定的轨迹形状,有两种操作模式,即手动模式和自动模式。
为了完成此控制方案,本课题进行了控制系统硬件和软件的设计,所做的工作主要有以下几个方面。
1.了解了激光切割机现状,提出了三种控制方案,并且经过三种方案各自优缺点的比较,最终选择基于触摸屏、PLC、运动控制单元等组建一套激光切割机运动控制系统。
2.对控制装置的硬件进行了挑选,选用NTST631C型号的触摸屏,选用CS1G型号的PLC,选用OMRON MC221型号的运动控制单元。
介绍了各个部分的构成、各个部件的操作以及它们之间的通信。
3.根据系统的控制要求,进行了触摸屏界面设计,包括手动／自动操作选择界面、直线轨迹运动、圆弧轨迹运动、椭圆弧轨迹运动、多边形轨迹运动、抛物线轨迹运动等众多轨迹的参数设置界面；编制了与触摸屏相对应的PLC初始化程序、传送数据程序和调用G代码的程序等。
伺服控制器在激光切割机中的应用
伺服控制器在激光切割机中的应用激光切割技术在工业制造领域中的应用越来越广泛。
对于需要高精度、高速度、高效率的切割过程，伺服控制器是一个必不可少的组件。
本文将探讨伺服控制器在激光切割机中的应用，以及其在提高切割质量和生产效率方面的作用。
首先，我们来了解一下伺服控制器在激光切割机中的基本原理。
伺服控制器是一种能够根据外部反馈信号进行调整的控制系统。
它配备了高精度的测量器件，通过与电机或执行器配合工作，实现对位置、速度和力的精确控制。
在激光切割机中，伺服控制器主要用于控制焦点位置、切割速度和材料厚度等参数，确保切割质量的稳定性和一致性。
伺服控制器在激光切割机中应用的一个重要方面是焦点位置控制。
激光切割依赖于激光束的聚焦能力，而焦点位置的准确控制对于切割质量至关重要。
伺服控制器通过对激光切割头位置的实时监测和反馈，根据设定的位置参数进行调整，保持焦点位置的稳定性。
这种精确的焦点位置控制能够确保切割质量的一致性，同时提高切割速度和效率。
此外，伺服控制器还能够实现激光切割机的速度控制。
在切割过程中，切割头的移动速度直接影响切割质量和效率。
通过伺服控制器对切割头位置进行实时监测和调整，可以确保切割速度的稳定性和准确性。
同时，伺服控制器还可以根据不同的切割任务，动态调整切割速度和加工路径，提高生产效率。
此外，伺服控制器还能够对激光切割机的材料厚度进行控制。
不同的材料厚度需要不同的焦点位置和切割速度才能得到最佳的切割效果。
伺服控制器可以根据材料厚度的反馈信号，调整焦点位置和切割速度，以保证切割质量的一致性和工作稳定性。
除了上述几个方面，伺服控制器在激光切割机中的应用还有一些其他的优势。
首先，伺服控制器具有高精度和高响应速度的特性，能够实现对切割参数的精确和实时控制，提高切割的精度和稳定性。
其次，伺服控制器具有较强的抗扰性能，能够减少外界干扰对切割过程的影响。
最后，伺服控制器还能够实现对激光切割机的故障检测和保护，保障设备的安全和可靠运行。
激光技术在工业自动化中的应用研究
激光技术在工业自动化中的应用研究在当今高度发达的工业领域，自动化技术的不断进步正推动着生产效率和质量的显著提升。
而激光技术作为一项具有创新性和变革性的手段，已经在工业自动化中得到了广泛且深入的应用。
它凭借着其独特的性能和优势，为工业生产带来了前所未有的机遇和突破。
激光技术的基本原理是通过受激辐射实现光的放大和能量集中。
简单来说，就是通过特定的装置，使原子或分子在受到激发后，释放出具有高度单色性、相干性和高强度的激光束。
这种激光束具有极高的能量密度，可以在极小的区域内产生巨大的热量和作用力，从而实现各种精确的加工和处理操作。
在工业自动化生产中，激光切割是一项非常重要的应用。
相比传统的切割方法，如机械切割、火焰切割等，激光切割具有更高的精度和更小的切割缝宽。
这意味着可以节省更多的材料，并且能够加工出更加复杂和精细的形状。
无论是金属板材、管材，还是非金属材料，如塑料、玻璃纤维等，激光切割都能够轻松应对。
在汽车制造行业，激光切割被用于切割车身板材、车架零部件等，不仅提高了切割质量，还大大缩短了生产周期。
在电子行业，激光切割可以精确地加工印刷电路板（PCB），确保线路的完整性和精度。
激光焊接也是激光技术在工业自动化中的一个关键应用。
传统的焊接方法往往存在焊缝不美观、焊接强度不稳定等问题。
而激光焊接则能够实现高速、高质量的焊接，焊缝狭窄、均匀，焊接强度高。
在汽车制造业中，激光焊接被广泛应用于车身的拼接，提高了车身的整体强度和密封性。
在航空航天领域，激光焊接用于焊接飞机零部件和航天器结构件，能够满足高强度、高精度的要求。
此外，激光焊接还在医疗器械、电子设备等行业中发挥着重要作用。
激光打标是另一个常见的应用领域。
通过激光束在材料表面进行永久性标记，可以实现高精度、高清晰度的文字、图案和二维码等标记。
与传统的打标方法相比，激光打标具有标记持久、不易磨损、可追溯性强等优点。
在制造业中，激光打标被用于产品的标识、序列号标记、品牌标记等，有助于提高产品的可识别性和质量管理。
工业自动化中的自动化激光切割技术
工业自动化中的自动化激光切割技术工业自动化中的激光切割技术工业自动化是近年来蓬勃发展的一个领域。
自动化技术可以提高生产效率，降低生产成本，而激光切割技术则是工业自动化的重要组成部分。
本文将介绍工业自动化中的自动化激光切割技术。
激光切割的基本原理激光切割是利用一束高能量密度的激光束将材料局部蒸发而实现的加工方法。
激光束能够通过透明的材料和半透明的材料（例如，玻璃和塑料），并能够切割大部分金属。
激光切割的原理是将高能量密度的激光束聚焦到某一点上，将其功率密度提高到材料的熔点或沸点以上，材料在激光束作用下立即蒸发或熔化，再由高压气体吹除，以达到切割材料的目的。
自动化激光切割技术的应用自动化激光切割技术可应用于大量工业领域，例如汽车制造业、电子业、能源行业和建筑业等。
在汽车制造业中，激光切割用于材料的零件切割、焊接和打孔，以及车身和家具的零部件加工。
在电子行业中，激光切割用于PCB板和内置式电子产品，切割器件和元器件的过程，以及切割嵌有高密度电子线路的元器件。
在建筑行业中，激光切割用于各种材料的建筑元素加工，例如墙壁砖、玻璃门、栏杆、屋顶和水晶灯的零件等。
自动化激光切割机器的类型在激光切割机器的类型中，有数控激光切割外壳机、大型专业激光切割机、数控氧气切割机、数控火焰切割机和数控等离子切割机等。
1. 数控激光切割外壳机：这种机器专门用来切割普通金属制品，如不锈钢、铝合金和碳钢等。
2. 大型专业激光切割机：这种机器通常用于较大规模复杂零件的切割，如修锥形圆锥等特殊形状的零件。
3. 数控氧气切割机：这种机器适合于金属材料的氧气切割，如铜、铝、不锈钢、铁和钢等。
4. 数控火焰切割机：这种机器适合于钢材等金属材料的火焰切割。
5. 数控等离子切割机：这种机器是一种高速切割工具，适用于切割较厚的金属材料。
此外，自动化激光切割机还包括板材自动补位系统、进口光学成像设备、光纤激光器、感光焊接、跑车式切割台、化学精细处理、数控加工等先进技术。
工业控制增强系统在机械制造中的应用
工业控制增强系统在机械制造中的应用随着科技的发展和工业的现代化，机械制造已经成为了企业发展的关键。
在机械制造领域中，工业控制增强系统成为了不可或缺的一环。
如同人的手臂一样可操纵的机器臂，已经成为了机械生产的主角。
工业控制增强系统可以控制机械臂完成各种复杂的工艺操作，大大增强了机械制造的效率和质量。
在本文中，我们将探讨一下工业控制增强系统在机械制造中的应用。
第一部分：工业控制增强系统的概述工业控制增强系统也称为工业机器人系统，是工业自动化控制中的重要一环。
机器人的应用范围非常广泛，可以用在物流、自动化生产线、医疗、军事等领域。
工业控制增强系统是通过控制器和传感器来实现自动化控制的。
其中传感器可以检测环境和机器人状态，控制器则可以根据传感器获取的信息来控制机器人的运动。
第二部分：工业控制增强系统在机械制造中的应用，主要是通过机械臂来实现自动化操作。
在机械制造时，通常需要完成一系列复杂的工艺操作，如旋转、拖动、加工等，这些操作对于人员来说难度很大，需要耗费大量的时间和精力。
而使用机器人来完成这些操作，可以将成本控制在较低的水平，并且可以提高工作效率，降低工作强度。
同时，机器人在完成工作时还能够保持稳定的速度和高质量的成品，有效避免了因人为因素而导致的不良品率的问题。
在机械制造中，机械臂还可以实现各种自动化生产线的搬运和操作。
例如，生产汽车时需要对零部件进行喷涂，需要进行集中的喷涂作业，而机械臂可以很好地完成这项工作。
在生产钢铁时需要完成铸造、热处理等复杂操作，而机械臂能够根据工艺要求很好地完成这些操作。
还有在生产家电时需要完成零部件的装配，机械臂可以将零部件准确地操作到位，并完成固定。
第三部分：工业控制增强系统带来的好处工业控制增强系统在机械制造中的应用，可以带来很多好处。
首先，机械臂可以比人更精确地完成各种复杂的工艺操作，提高了制造的质量和效率。
其次，机械臂可以降低工作强度，提高安全性，尤其对于需要工作在高温、高压等环境下的工作人员来说，承担的工作强度可以大大降低。
中国激光切割运控系统需求现状及竞争格局分析
中国激光切割运控系统需求现状及竞争格局分析一、激光切割运控系统工作流程激光切割运控系统为激光切割设备的“大脑”，可助力设备实现自动化和智能化。
运控系统是自动化机械的核心，是不同品牌设备形成差异化的重要环节，一般由运动控制器、伺服系统、负载等硬件和控制算法等软件组成。
运控系统的完整工作流程是：1）运动控制器下达指令后，伺服驱动器将其转化为电流，驱动电机旋转，带动工作机械运行；2）电机上的编码器经过信号处理，将电机的信息实时反馈给运动控制器；3）运动控制器进行实时调整，保证整个系统的稳定运转。
因此，依托编码器进行实时反馈的功能，运控系统可以准确调节终端执行机构的位置、速度、转矩等输出参数，完成预期的动作，帮助激光切割设备实现自动化和智能化。
二、激光切割运控系统市场现状分析据统计，2016-2020年随着国内主要厂商的中低功率激光器价格不断下调，激光切割设备的一次性购置成本也有所下降，因此设备性价比得到提升，终端用户更愿意将传统的切割设备，逐渐替换为成套的新型激光切割设备，这加速了设备及配套运控系统需求的较快释放，国内中低功率段激光切割设备销量从2016年的14100套，逐年上升到2020年的42000套，销量CAGR达到31.37%。
在一套激光切割设备中，激光器成本占比最高，约为40%；而运控系统成本占比较低，约为5%。
运控系统由于功能和地位较为核心，且在激光切割设备中的价值量占比相对较少，所以议价能力强，且由于市场空间较小、进入壁垒高，行业参与者较少，故激光切割运控系统产品在产业链中毛利率水平最高。
近年来，中低功率激光器的价格持续降低，激光切割设备渗透率快速上升，预计后续设备需求稳健增长，带动中低功率运控系统销量增长。
据统计，2020年我国中低功率运控系统市场规模为6.51亿元，需求量为42000套，预计2021-2025年中低功率运控系统的需求增速分别为40%、10%、10%、8%和5%；随着激光行业的发展，高功率的激光切割设备已经成为市场关注的热点，目前我国高功率激光器市场处于蓬勃发展期，国产化率提升可期。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工控机在激光切割机中工业控制系统的应用
激光切开是运用激光集结后发作的高功率密度能量来完毕的。
与传统的板材加工办法比较，激光切开其具有高的切开质量、高的切开速度、广泛的资料适应性等利益。
激光切开技能广泛运用于金属和非金属资料的加工中，可大大削减加工时刻，下降加工本钱，提高工件质量。
据统计，国外激光加工范畴，激光切开已占24%商场比例，高居激光加工设备作业首位，而我国商场仅占8.1%，激光切开设备在国内有杰出的商场远景。
跟着世界制造业向我国深度搬运以及工业调整和晋级，对切开技能要求愈加精密，智能化精密切开将成为发展趋势。
4轴运动控制，其间2轴驱动龙门纵向运动，1轴驱动激光切开机头横向运动，1轴控制激光头上下运动坚持激光头集结点与切开资料平面等距，视觉定位，多体系对功用要求更高。
4轴高度调和运动，完毕高精度高速激光切开。
纵向2轴和横向1轴选用高精度、高刚性直线导轨导向，直线电机直接驱动和高精度光栅尺方位反应。
支撑平面机械过失动态补偿。
最高作业速度2米/秒，重复定位精度小于1微米，作业精度小于5微米，加工速度为15000点/小时。
、支撑各种CAD/CAM 格式，包括DXF、Gerber、HPGL和GCode等。
具有全面而完善的设备安全维护机制和报警功用。
易于IO扩展、轴数扩展和控制体系晋级。
体系组件要一体化和模块化，便于集成、运用和替换维护，节约配线和设备空间。
运动控制选用ACS公司MC4U四轴集成驱动运动控制器，准确完毕X-Y 平面运动，龙门双驱运动以及激光头实时主动调焦。
选用高速伺服更新周期、高功用伺服控制算法、速度前瞻控制算法、高级龙门浏览更多内容请登录昊华电通算法和平面机械过失动态补偿等，完毕快速而准确的切开运动。
MC4U将驱动器与控制器和电源一同以3U模块化办法集成到一个机箱中，可以直接驱动直线电机和旋转伺服电机，不需要再去选配第三方驱动器，既可以节约本钱，又可以抵达更好的运动控制功用。
MC4U具有全面的维护和报警功用，确保用户和设备安全。
MC4U最多可以支撑到8轴集成驱动，确保客户可以活络按需配备和未来体系晋级扩展。
增加IP相机做视觉定位剖析。
主机则选用广州特控4U工控机YH-610/I5-6500/8G内存/1T机械盘/1个PCIE*16+5个PCI+1个PCIE*1，其配备有高功用的6/7代工业主板，极强的数据处理才调，具有各种接口，稳固牢靠且便于扩展，其间1个PCIE*16+5个PCI可以扩展运动控制卡+图像采集卡+I/O卡。
