7.输电线路金具的简单介绍(图文介绍)
《输电线路金具识别》课件
2
拉头
用于连接其它设备及杆塔上的接地线，具有一定的应力放松能力。
3
压接端子
用于连接高压悬垂线上的导线，具有良好的导电性和接触稳定性。
跨越线金具
耐张节
用于高压和超高压跨越线，具有重要的承重和稳定作用。
挂点节
用于抱索、升降设备等附着在跨越线上的设备，保证设备与导线之间的安全距离。
支持线金具
螺栓挂板
用于支撑和固定悬垂线及跨越线，是支持线金具中的常 见类型。
夹线板
用于中低压线路的支撑、夹紧和接头处的接续，夹紧力 可根据线路的需要调节。
金具的特点和区别
材质分类 规格和尺寸 承载能力 使用场合
根据力学性质分为合金铜、铝合金、钢等类型。
根据导线规格、线径、截面形状、强度要求等选择 不同类型的金具。
根据线路的跨度、导线的张力、导线条数等计算出 金具的承载能力。
《输电线路金具识别》 PPT课件
学习输电线路金具分类和特点，加强对线路设垂直支持导线及绝缘子串，在高压和超高压输电 线路中广泛应用。
跨越线金具
用于支撑纵向跨越区间导线及光缆、屏蔽导线。
支持线金具
用于支撑悬垂线及跨越线，使其保持规定的位置和间
悬垂线金具
1
呼吸串
用于高压悬垂线上的导线接续，能随温度变化进行线体长度的调节。
根据线路的类型、电压等确定金具的适用范围和使 用寿命。
总结
通过对输电线路金具的分类和特点介绍，对装置和维护其他线路设备以及高 压线路的了解更加全面。
输电线路设计—金具
输电线路设计—金具一、金具的种类在输电线路设计中，常见的金具种类包括电杆顶金具、拉线夹、悬挂夹、接地棒等。
它们各自有着不同的作用和用途。
1.电杆顶金具：用于固定、连接电杆和导线。
主要有插接式电杆顶金具和压接式电杆顶金具两种。
插接式电杆顶金具通常由螺栓、支座和插头等组成，便于更换和维修。
压接式电杆顶金具则采用压接方式将导线连接到电杆上，具有较高的接触面积和强度。
2.拉线夹：用于连接绝缘导线和拉线，通常由夹体、固定螺栓、垫圈等组成。
拉线夹需要具备良好的电气性能和导线的承载能力，以保证线路的正常输电。
3.悬挂夹：用于固定输电线路的间隙裸电缆，使其保持一定的张力和支撑。
悬挂夹通常由夹线体、固定螺栓、挂环等组成，抗拉强度要求较高。
4.接地棒：用于将输电线路接地，以保证人身安全和降低雷击可能性。
接地棒需要选择导电性能较好的材料，并进行良好的接地接口处理。
二、金具的选材金具的选材直接影响到线路的稳定性和安全可靠性。
一般情况下，金具的选材要考虑以下几个方面：1.金具的导电性能：选用电导率较高的材料，以减小电阻，降低能量损耗。
2.金具的耐腐蚀性：金具在户外使用，常接触到各类大气环境，容易受到风吹日晒、雨水侵蚀等，因此需要选择能够抵抗腐蚀的材料。
3.金具的强度和韧性：金具需要承受一定的张力和外力，因此需要具备足够的强度和韧性，以保证其不会发生损坏、折断等情况。
4.金具的可靠性：金具的可靠性是确保线路安全运行的重要因素。
因此，在选材时需要考虑金具的寿命、使用环境和工艺要求等因素，以保证金具的可靠性和稳定性。
三、设计要点和注意事项在进行输电线路金具设计时，需要注意以下几个要点和注意事项：1.合理确定金具间距和张力：金具的间距和张力的确定需要综合考虑导线的类型和规格、线路的长度和负载情况等因素。
间距过大或张力过小都会影响线路的稳定性，导致电线路的功率损失和负载能力下降。
2.金具的防震设计：金具需要具备一定的抗震能力，以防止地震等自然灾害对线路的破坏。
输电线路普通金具图片文字及参数
1 悬垂线夹用于悬挂或支托导、地线于绝缘子串上（悬垂型杆塔）及悬挂跳线于绝缘子串上的（耐张型杆塔）的金具。
中心回转式悬垂线线夹及参数微信号：shudianxianlu带碗头挂板悬垂线线夹及参数公众号：输配电线路带U型挂板悬垂线线夹及参数微信号：shudianxianlu加强型悬垂线线夹及参数提包式悬垂线线夹及参数（铝合金）双线夹垂直排列悬垂线线夹及参数微信号：shudianxianlu预绞式悬垂线线夹现行规范为《架空线路用预绞式金具技术条件》(DL/T 763-2013)。
2 耐张线夹耐张线夹，用于固定导线，以承受导线张力，并将导线挂至耐张串组或杆塔上的金具。
主要用在耐张、转角、终端杆塔的绝缘子串上。
公众号：输配电线路螺栓型耐张线线夹及参数液压型耐张线线夹及参数微信号：shudianxianlu预绞式耐张线线夹及部分参数3 球头挂环球头环是用于连接绝缘悬垂片的铁质圆形装置。
球头挂环及参数4 碗头挂板碗头挂板用来连接球窝型绝缘子下端的球头。
W型碗头挂板及参数公众号：输配电线路WS型碗头挂板及参数5 U型挂环U型挂环是以圆钢锻制而成，用途较广，可以单独使用，也可以两个串装使用。
U型挂环及参数6 U型螺栓两端分别由挂环与螺纹杆构成，与杆塔连接的U形金具。
U型螺丝及参数公众号：输配电线路7 延长环用于环形金具的连接，以加长连接尺寸或转变连接方向。
延长环及参数8 直角环直角环是用来连接槽型悬式绝缘子上端钢帽的连接金具。
直角环及参数9 挂板挂板是一种改变连接方向的转向或者增加金具长度的连接金具。
Z型挂板及参数ZS型挂板及参数微信号：shudianxianluPS型挂板及参数公众号：输配电线路P型挂板及参数微信号：shudianxianluP型挂板及参数10 调整板可调节连接长度的板形连接金具。
DB型调整板及参数公众号：输配电线路PT型调整板及参数11 联板连接若干绝缘子串或将多个受力分支组装成整体的板形连接金具。
输配电线路常用线路金具
接续金具
非承力接续金具: 主要有并沟线夹、跳线线夹等 要求握着力不应小于导线计算拉断力的 10% JBB、JB-1、2、3、4 第一字母： J-接续 第二字母： B-并沟 Y-引流 第三字母： T-跳线 B-避雷线
1、2、3、4组合号
接续金具(非承力）
JB-1、2、3、 4
并沟线夹
接续金具（承力）
铁制成，都应镀锌完好、无毛刺、无沙眼、 无裂纹、规格合适、不缺件、无腐蚀 • 铁部件都应符合有关规定
线路金具
介绍金具的防腐和安全系数及安装 • 防腐
所有金具除有特殊要求外，表面均应热镀 锌或采取其他等效的防腐措施 • 安全系数 所有金具强度的安全系数在最大使用荷载 情况下不得小于2.5；在断线、断联情况下 不得小于1.5 • 金具安装 线路金具安装参照杆塔导线施工的有关规 程规定
返回
支持金具
XGU-1 、2 、3 、4型
紧固金具
主要是指耐张线夹,用在耐张、转角、终端
杆塔的绝缘子串上固定导线和避雷线
分为螺栓型、压接型
如:
耐张线夹
NLD -1 、2 、3 、4型
其字母的含义为:
N-耐张
D-倒装
L-螺栓
返回
X- 楔型 Y-压接
紧固金具
螺栓型耐张线 夹一般用具
均 压 环
保护金具
铝包带 1×10
保护金具
间 隔 棒
拉线金具
作用主要是固定拉线杆塔，包括从杆塔 顶端引至地面拉线之间所有的零件。
分紧线、调节、连接三大类 有楔型线夹、UT型线夹等 NX、NUT-1、2、3、4 N-耐张 X-楔型 U-U形 T-可调 L-拉线
返回
拉线金具
拉线金具
NX-1、2、3 N-耐张 X-楔
6输电线路金具

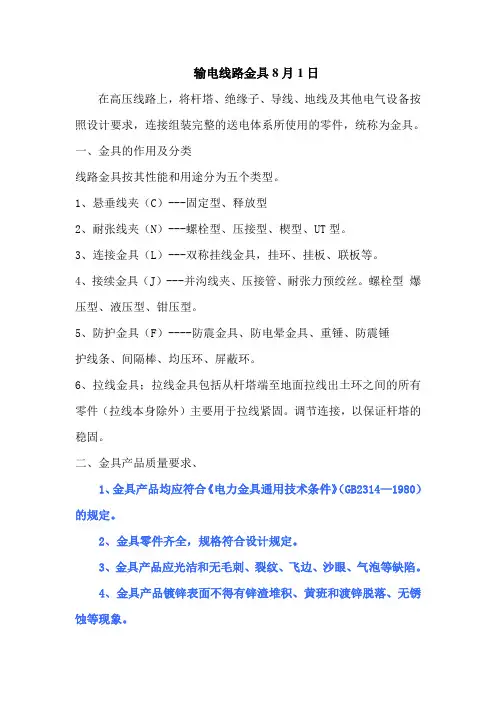

输电线路金具8月1日在高压线路上，将杆塔、绝缘子、导线、地线及其他电气设备按照设计要求，连接组装完整的送电体系所使用的零件，统称为金具。
一、金具的作用及分类线路金具按其性能和用途分为五个类型。
1、悬垂线夹（C）---固定型、释放型2、耐张线夹（N）---螺栓型、压接型、楔型、UT型。
3、连接金具（L）---双称挂线金具，挂环、挂板、联板等。
4、接续金具（J）---并沟线夹、压接管、耐张力预绞丝。
螺栓型爆压型、液压型、钳压型。
5、防护金具（F）----防震金具、防电晕金具、重锤、防震锤护线条、间隔棒、均压环、屏蔽环。
6、拉线金具；拉线金具包括从杆塔端至地面拉线出土环之间的所有零件（拉线本身除外）主要用于拉线紧固。
调节连接，以保证杆塔的稳固。
二、金具产品质量要求、1、金具产品均应符合《电力金具通用技术条件》（GB2314—1980）的规定。
2、金具零件齐全，规格符合设计规定。
3、金具产品应光洁和无毛刺、裂纹、飞边、沙眼、气泡等缺陷。
4、金具产品镀锌表面不得有锌渣堆积、黄班和渡锌脱落、无锈蚀等现象。
5、金具产品在不采用屏蔽装置时，金具自身应有防电晕性。
6、防电晕金具和间隔棒（包括零件），其镀锌表面应光洁平滑，不得有碰损或缺锌。
7、悬垂线夹船体板与导线接触面，应平整光滑。
线夹回转轴为中心，能自由转动45℃以上。
8、紧固螺栓的规格应符合金具标准的规定，螺栓表面不得有裂纹、砂眼、锌皮剥落、锈蚀等现象；螺杆与螺栓配合适度。
三、绝缘子和金具的组装电压220KV、导线型号LGJQ—240-35，绝缘子型号XP--71、双分裂垂直排列导线单串绝缘子材料表2、双联耐张绝缘子串组装材料表：电压220KV，导线型号为LGJ—400/50 ，绝缘子型号为XP—7。
作业题：1、金具产品质量要求是什么？2、写出220KV双分裂悬垂单串绝缘子材料表。
3、写出220KV双联耐张串绝缘子组装材料表。
2011年7月28日。
超特高压输电线路金具介绍
12
1)铝绞线接续管(JY-× × × L型) 铝绞线接续管通常采用椭圆形接续管进行钳压接续，这种压
接管很长，钳压模数较多，施工不方便。若液压设备配套，采用 对接液压接续管可缩短管长，减少压缩次数。(83)标准铝绞线接 续管的结构及尺寸规范见图5.4及表5-4。
图5.4 铝绞线用液压接续管 表5-4
注：表中“○”为标准系列；“△”为非标准系列；空白为尚未开发 系列
5
5-2 常用接续金具的结构及应用
一、钳压接续金具 —属于搭接接续的一种，将导线端头搭接在薄壁的椭圆 形管内，以液压钳或机动钳进行钳压。 适用场合：接续中小截面的铝绞线、钢芯铝绞线、铜绞 线和铁线。 接续要求：接续钢芯铝绞线用的接续管内附有衬垫。钳 压接续时，接续管置于重叠的两线端之间，钳压时必须按照 规定程序顺序交错进行，钳压的部位凹槽的深度必须附合安 装规定，以保证接续管对导线的握力要求。 类 别：钢芯铝绞线用钳压接续管、铝绞线用钳压接续管 和铜绞线用钳压接续管。
①接续管(椭圆形) (splicing sleeve(oval)-- 横截面为 椭圆形的接续管。
②接续管(圆形) ( splicing sleeve(circular) --横截面 为圆形的接续管。
2)补修管(repairsleeve)--修补导线表面损伤用的金属 管件。
3)并沟线夹(parallel groove clamp)--平行接续导线， 以传递电气负荷的线夹。
接续管的结构及尺寸规范见图5.9及表5-8。
图5.9 良导体地线用对接型液压接续管
20
表5-8 架空避雷线良导体接续管规范
21
7) 钢芯铝绞线接续管（钢芯散股搭接） 具有钢芯的各种组合绞线（钢芯铝绞线、钢芯铝包钢绞线、 钢芯铝合金绞线等）习惯的接续方法是钢芯对接。但这种方法使 用的接续管较长，当通过放线滑车时容易产生弯曲变形。若采用 钢芯搭接则可使接续管的长度缩短1/2，铝管总长亦可相应缩短。 但采用短钢管进行钢芯搭接接续时，钢芯必须散股自由搭接。为 增加接续的密实度，钢芯搭接后需填入3-3根单股钢丝。接续时 的液压方法与一般液压方法相同。
输电线路金具ppt课件
篮球比赛是根据运动队在规定的比赛 时间里 得分多 少来决 定胜负 的，因 此，篮 球比赛 的计时 计分系 统是一 种得分 类型的 系统
瓷质防污型绝缘子，增加了爬电距离。安装前应逐个表面清洗干净，逐个外观检 查。安装时检查碗头球头与弹簧销子之间的间隙。安装好弹簧销子的情况下球头 不得从碗头中脱出。验收前应清除表面污垢。
四分裂间隔棒，保护金具，安装于500kv输电线路分裂导线上。保证分裂导线线 篮球比赛是根据运动队在规定的比赛时间里得分多少来决定胜负的，因此，篮球比赛的计时计分系统是一种得分类型的系统 束间距满足电气性能，对次档距振动和微风振动起抑制作用。分裂导线间隔棒的 结构面应与导线垂直，安装时应测量次档距，杆塔两侧第一个间隔棒的安装距离 偏差不应大于端次档距的±1.5％，其余不应大于次档距的±3％。各相间隔棒的 安装位置应相互一致。运行时不应发生位移变形疲劳。
U型螺丝，连接金具，杆塔横担的首件，用于直线杆塔悬挂悬垂绝缘子串、避雷 线悬垂组合。可直接与球头挂环和碗头挂环相连。安装时检查镀锌层有无损坏， 除锈后补刷防锈漆，不得强行安装。
篮球比赛是根据运动队在规定的比赛 时间里 得分多 少来决 定胜负 的，因 此，篮 球比赛 的计时 计分系 统是一 种得分 类型的 系统
篮球比赛是根据运动队在规定的比赛 时间里 得分多 少来决 定胜负 的，因 此，篮 球比赛 的计时 计分系 统是一 种得分 类型的 系统
钢化玻璃绝缘子，广泛用于500KV及以下输电线路上，其机械强度高，透明性好易于外观检 查；出现各种损伤时均会发生自爆，减轻劳动强度。安装前应逐个表面清洗干净，逐个外 观检查。安装时检查碗头球头与弹簧销子之间的间隙。安装好弹簧销子的情况下球头不得 从碗头中脱出。验收前应清除表面污垢。运行时不应自爆或表面有裂纹。
配电线路-金具
电气化铁路接触网金具
用于绝缘子连接成串及金具与金具的连接。
20%
二、金具的分类
保护金具
分为机械和电气两类，机械类保护金具为防止导线、地线
04 因振动而造成的断股；电气类金具为防止绝缘子因电压分
布严重不均匀而过早损坏。
二、金具的分类
接续金具
05 专用于各种裸导线、地线、避雷线的连接和修
补，承担与导线相同的电气负荷。
二、金具的分类
首位字母代表分类；
首字母
C
N
J
F
T
SM
首
分类名称 悬垂 耐张 接续 防护 T接 设备 母线
字
母
首字母 B D L P Q
U
W YZ
分类名 避 调 联 平 球头、 U型挂环 碗头 延 直角、
称
雷 整 板 行 牵引 U型螺丝 挂板 长 十字
四、金具的应用
架空线路电力金具
金 具
架空线路通信金具
悬垂金具类，C 耐张金具类,N 接续金具类, 连接金具类,J 防护金具类,F 配电金具类
二、金具的分类
悬垂金具
主要用来悬挂导线或光缆于绝缘子或者杆塔上
01 (多用于直线杆塔)
20%
二、金具的分类
耐张线夹
用来紧固导线终端，使其固定在耐张绝缘子串上，
02 也可以地线、光缆及拉线上（多用于转角或者终
端杆塔上），承受导线导线和地线的拉力
20%
二、金具的分类
连接金具
03 又称为挂线Βιβλιοθήκη 件，完成导线与电杆连接，主要金具
一、金具基础知识
1 金具的概念
金具
悬重锤 作用：悬重锤的作用是在 Nhomakorabea线杆塔出现上拔情况或非直线杆塔跳线 对杆塔绝缘间隙不够时采用的保护金具
均压环
作用：由于高压输电线路上绝缘子串
的长度比较长，每片绝缘子上的分布电 压不均匀，靠近导线和横担侧的第一片 绝缘子承受极高的电压，老化率最高， 所以均压环的作用是可以改变绝缘子串 上的分布电压，从而保护绝缘子
输电线路运行与检修
输电线路设备—金具
线路金具
用于加快电力线路将绝缘子和导线悬挂
拉紧在杆塔上
用于导线、避雷线和杆塔的连接、防震 用于拉线和杆塔的连接、紧固及调整
金具的分类
支持、紧固
按性能和用途分
连接、接续
保护金具
按性能和用途分
拉线共六大类
1
按 制 造 和 工 艺 分
标准金具
属国颁或部颁标准定形通用成品，如上述6大类 金具，其代号和结构都有统一标
预交丝接续金具
用途及性能：预交丝是用铝合金预制成形的富 有弹性的螺旋状单丝，用于7%及以下损伤范 围不大的线段上，使断股范围不致扩大。新形 预交丝接续条分为几层使用，每层内附有金刚 砂，有很强的摩擦力，修补后强度可达到压接 强度
六、拉线金具
用途及性能：拉线金具用来作为拉
线的连接和承受拉力，有锲形线夹、 UT线夹、钢丝卡子、拉线U形环、双 拉线联板等
爆压接续金具 用途及性能：爆破压接与液压相
比，不用搬运笨重的液压设备，效率 高，施工简单，适用于山区电力线路 的架设，各等级的导线都使用
螺栓接续金具
用途及性能：导地线用螺栓接续金具 连接仅适用不承受张力的部分，螺栓 接续金具的电气性能依靠螺栓压力来 保证，常用的螺栓接续金具有并沟线 夹、T形线夹、设备线夹、钢线卡子等
配电线路金具
金具——接续金具
金具——接续金具
接续金具定义：用于导线及避雷线的接续，并能满 足机械、电气性能要求的金属管件。
接续金具作用： 用于架空电力线路的导线及避雷线的两终端承受导 线及避雷线全部张力的接续和不承受全部张力的接 续;也用于导线及避雷线断股的补修。
补修管定义：补修导线表面损伤用的金属管件， 如补修管 等。
金具——接续金具
并沟线夹 适用于线路为铝绞线 接户线为小截面铜绞线
金具——接续金具
接户线过度线夹
适用于线路为铝绞线 接户线为小截面铜绞线
金具——接续金具
IPC绝缘穿刺线夹 安装过程介绍：不需剥去电缆的绝缘皮即可做电缆分支，
接头完全绝缘。不需截断主电缆，可在电缆任意位置做分支。 安装简便可靠，只需用套筒扳手
金具——线夹类
悬垂线夹：把导线悬挂、固定在直线杆 悬式绝缘子串上
金具——线夹类
耐张线夹：把导线固定在耐张、转角、终端杆的悬式绝缘子上 1.楔型耐张线夹
原 理：利用楔的劈力作用，使钢绞线锁紧在线夹内。 材 料：可锻铸铁铸造 适用范围：避雷线、拉线用
金具——线夹类
开口楔型耐张线夹
金具——线夹类
2.螺栓型耐张线夹
球头挂环
金具——连接金具
平行挂板
金具——连接金具
Z型直角挂板
金具——连接金具
碗头挂板
金具——连接金具
作用：用于耐张线夹、悬式绝缘子（槽型和球窝型）、横担 等之间的连接。
金具——连接金具
作用：用于耐张线夹、悬式绝缘子（槽型和球窝型）、横担 等之间的连接。
金具——连接金具
作用：用于耐张线夹、悬式绝缘子（槽型和球窝型）、横担 等之间的连接。
接续管 压接工具
一文读懂电力金具
一文读懂电力金具带你走进输变电的世界！知乎上有个题主提了一个问题：什么是电力金具？是做什么用的？今天我们简单聊聊输电线路金具。
首先要明确一点，电力金具是应用于“电力网”中的重要部件，所以在认识金具之前先来了解一下电力网的特点。
因为我们的电力系统中存在这非常多的交叉结点，所以我们通常形象地称之为“电网”，那么电网作为一张“网”，和蜘蛛网，钢丝网，渔网有哪些共同点呢？来看看下面几张图。
图1 蜘蛛网示意图图2 铁丝网示意图图3 渔网示意图由图1—图3我们可以知道，线路有交叉才会构成网络，而任何网络若想稳固，线路的交叉点处一定是需要固定的，换句话说，“结点”处需要固定，否则不会成网络。
这一特点同样适用于电力网，电力网是由非常多的输配电线路构成的复杂网络，每一个变电站甚至每一基杆塔都可以看做电力网的一个“结点”。
图4 电力网原理图图5 电力网抽象图图4的电力网原理图中，虚线框内是电力网，在这张图中我们可以了解，在整个大电网中有非常多的变电站构成了电网的中间结点，又有非常多的电力杆塔对电网的主要线路起到了支撑作用。
电能的传输是需要导体接触才能够进行的，而且在较大的功率下还要保证充足的载流面积，也就是电网的设备和导线等导体之间要保证接触良好和牢固。
说完上面一些看似和问题不相关的问题之后，我们来看看金具的概念是什么：什么是电力金具电力线路广泛使用的铁制、铝制或铝合金制等金属附件，升压变电站和降压变电站配电装置中的设备与导体、导体与导线、输电线路导线自身的连接及绝缘子连接成串，导线、绝缘子自身的保护等所用金属（铁制、铝制或铝合金制）附件称为电力金具。
电力金具主要是连接和组合电力系统中的各类装置，起到传递机械负荷、电气负荷及某种保护作用的金属附件。
其中用于架空输电线路的的电力金具称为线路金具，线路金具是在架空输电线路上用来导线间连接、绝缘子间连接、绝缘子与杆塔以及绝缘子与导线间连接的。
它必须具有足够的机械强度和组装以及运行的灵活性。
线路金具ppt课件
3、联接金具 联接金具是用来连接悬式绝缘子，以构成绝缘子串，
如球头挂环，碗头挂板（如图）。
7
2、接续金具 接续金具是用来连接导线或避雷线的，主要为导线各种压接方式
（钳压、液压、爆压等）所用的接续管及补修管、并沟线夹、预绞丝 等。
导线的连接方法主要有钳接和压接，当导线截面小于等于240mm2 时，采用钳接管连接，当导线截面大于等于300 mm2时，采用压接管 连接，例如用液压或爆压方法连接，避雷线均采用压接法连接。
金具－线路金具
正装螺栓型线夹
楔型线夹（地线用）
倒装螺栓型线夹
悬垂式 线夹
压缩型线夹 楔型线夹（拉线用）
螺旋型线16 夹
耐张线夹的主要作用是将导线固定在非直线杆塔 的耐张绝缘子串上或将避雷线固定在直线杆塔上。
耐张绝缘子串
耐张线夹 耐张线夹强度和握力不低于架空导 线计算拉断强度的95%
17紧固金具导线的振 Nhomakorabea危害性很大，除了引起导线断股外， 还可能使金具配件磨损、松动，造成杆塔的损坏。
微风振动是导线振动的主要形式，国内普遍安装防 振锤等来达到防振的目的。
如果选用设计正确的防振锤，一般可以使架空导线 的振动应力减少90 %以上。
36
防震锤的作用
37
在短路时抑制分裂导线因电磁力造成相互吸引碰撞的 间隔棒等.
56
拉线金具
UT-1、2、3、4 UT型线夹
57
拉线金具
开体花兰
58
拉线金具
圆头花兰
59
7、金具材料及机械强度的计算 （1）线路金具材料。悬垂线夹的线夹本体及压板、 楔形线夹本体及楔子以及可调式UT型线夹本体及楔 子，均采用KT33-8可锻铸铁，其极限强度不低于 370N/mm2。连接金具的U型挂环、挂板、球头挂环， 采用极限强度不低于370N/mm2的铸钢浇制。标称破 坏荷载小于等于12t的碗头挂板，采用KT33-8牌号 的可锻铸铁。标称破坏荷载大于等于16t的碗头挂 板，采用QT50-5牌号的球墨铸铁。 （2）金具的机械强度。为了保证线路安全运行， 金具的机械强度要有一定的安全系数。根据有关规 程规定，金具的强度设计安全系数不应小于表中所 列数值。
110kV输电线路中金具介绍及其作用
四分裂阻尼间隔棒
两分裂阻尼间隔棒跳线间隔棒
音叉式防振锤
预绞丝护线条
跳线金具：
抱箍
U型抱箍
支撑线夹
封端盖
110kV输电线路中金具介绍及其作用
• • • •
编号 组名 组长 组员
第四小组 第四空间 霍鹏飞 祝阳攀 刘娜 周宁斌 刘泽
110kV输电线路中用到的金具
一、连接金具：
（1）挂板：
EB挂板 WJ型碗头挂板 Z型挂板 双板平行挂板 QP型球头挂环 QsJ型球头挂环 ZH直角环 牵引板 DB型调整板 LX型联板 ZBS挂板 WS型碗头挂板 ZBD型挂板 UB挂板 WSJ型碗头挂板 单板平行挂板 W型碗头挂板 UBX型挂板 PS挂板
它能承受垂直档距内导线的安装载荷,并丐在线路正常运行或则断线 时不允许线夹滑动或脱离绝缘子串,使用这中线夹的杆塔的承载压力大
提包式悬垂线夹
上扛式悬垂线夹
中心回转式悬垂线夹
预绞式悬垂线夹
跳线悬垂线夹
耐张线夹的作用：
用于固定导线的端头，并承受导线张力的金具
导线液压型耐张线夹
地线液压型耐张线夹
螺栓型耐张线夹
EB挂板
ZBS挂板
UB挂板
W型碗头挂板
平行挂 板
பைடு நூலகம்
WS型碗头挂板
Z型挂板
2、挂环：两端均为环形的连接件，
有直角环，U型挂环，球头挂环，延 长环等
ZH直角环
U型挂环
QP型球头挂环
PH延长环
3、其他类型的连接金具：
牵引板
YL型延长拉杆
支撑架
PT型调整板
DB型调整板
三角联板
LX型联板
LXV型联板
悬垂线夹的作用：
架空输电线路金具PPT
连接类金具
连接类金具 用于绝缘子连接成串及金具与金具之间的连接。常用的 有：球头挂环、碗头挂板、U型挂环等。
球头挂环
双联碗头挂板
联板
单联碗头挂板
延长环
直角挂板
接续类金具
接续类金具
接续类金具
用于导线、避雷线的接续、耐张杆塔跳线的接续。定型 的有：钳压接续金具、液压接续金具等。
液压接续金具
钳压接续金具
防护类金具
均压环 间隔棒
均压屏蔽环 防振锤
防护类金具
防护类金具
防护导线及绝缘体，主要有防震锤、护线条、间隔棒、 屏蔽环、均压环等。
金具 辨识
请按照支持类金具、锚固类金具、连接类 金具、接续类金具、防护类金具的顺序排 列所列金具。
A组
B组
三、课程总结
金具在架空线路中的作用：
金具在架空电力线路中，主要用于支持、锚固和接续 导（地）线，绝缘子连接成串，亦用于保护导线和绝 缘子。
架空线路 金具分类
支持类金具 锚固类金具 连接类金具 接续类金具 防护类金具
好知 之之 者者 不不 如如 乐好 之之 者者
架空线路金具
金具的 作用？
金具在架空线路中的作用：
金具在架空电力线路中，主要用于支持、锚固和接续 导（地）线，将绝缘子连接成串，亦用于保护导线和 绝缘子。
如何辨 识识别？
架空线路 金具分类
支持类金具 锚固类金具 连接类金具 接续类金具 防护类金具
支持类金具
支持类金具
支持类金具
用来将导线悬挂在绝缘子串上（多用直线杆塔）及悬挂 跳线于绝缘子串上，主要指各类悬垂线夹。
锚固类金具
锚固类金具
锚固类金具
楔型线夹
UT线夹
输电线路金具设计 ppt课件
10
➢3、耐张线夹
11
12
➢4、耐张线夹发热问题探讨
导线耐张线夹发热问题探讨 地线耐张线夹发热问题探讨 解决措施
13
➢5、金具编号
14
➢6、节能金具的应用
金具损耗原理（磁滞） 节能金具原理（无磁、外形）
15
➢7、预绞丝金具
16
预绞丝金具的优点
施工方便、无应力集中 可使导线减少断点，导线性能好，具有节能效果 防振方面 预绞丝金具的局限性 生产厂家数量少，价格偏高 尚未解决大截面导线应用问题
按GB/T 2317.1 按GB/T 2317.3 按GB/T 2317.3 按GB/T 2317.3 按GB/T 2317.2 按GB/T 2317.2
22
19
二、抽查试验：
按批抽查，抽查量为0.5%，但不少于6件。 抽查试验项目：尺寸检查、热镀锌层均匀性 检查和破坏载荷试验
20
三、型式试验：
新产品试制定型或定型产品修改结构、改变 原材料及加工工艺方法后，均应进行型式试验。
21
型式试验项目
序 号
Hale Waihona Puke 试验项目悬垂线夹金具类别 连接金具 耐张线夹 接续金具
防护金具
1 尺寸外观检查
2
组装检查
3
热镀锌锌层检 查
4
握力试验
5 破坏荷重试验
6
振动试验
7
电阻试验
8
温升试验
9
热循环试验
10
电晕试验
11
无线电干扰试 验
试件 数量 10
10
3
3 3
3 3 3 4
4 4
试验方法 按GB 2314
按图样要求 JB/T 8177
常用金具
THE END, THE THANKS!
�
5.地下直埋绝缘电缆连接金具 5.地下直埋绝缘电缆连接金具 于在地下直埋绝缘电缆连接,是电网下地 工程的最佳选择.可选择:两种连接保护 形式.
6.TTDS...FE型地下电网绝缘穿刺线夹 6.TTDS...FE型地下电网绝缘穿刺线夹 TTDS...FE 用于1KV地下绝缘电缆(扇形或圆形)与绝缘 圆形导线的分支连接,是电网下地工程中, 地下电缆连接的最佳选择.可单支接或双 支接.
3.螺栓型楔形线夹 3.螺栓型楔形线夹 螺栓型楔形线夹是一种吸收国外先进技术 改进提高后而开发的一种用于输配电系统 的非承力型连接金具,用于铝绞线或钢芯 铝绞线之间的连接,铝绞线与铜绞线间的 连接及铜绞线间的连接.产品通过国家权 威机构检测合格.
4.MJPT…SF(同径) 4.MJPT SF(同径)预绝缘对接管 SF MJPT…SF(同径)预绝缘对接管 用于 10KV以下同径相线和悬吊中型线 (MJPT…N)的对接. 导线适用范围: 10-185mm2
15240mm2螺栓型楔形线夹是一种吸收国外先进技术改进提高后而开发的一种用于输配电系统铝绞线之间的连接铝绞线与铜绞线间的连接及铜绞线间的连接
常用电力金具
主讲人:电力检修
Hale Waihona Puke 1.概述 1.概述电力金具在电力的输送过程中,起着至关 重要的固定,连接,支撑作用,其质量的 好坏直接影响到电力的安全输送.
2.TTD低压防火电缆绝缘穿刺线夹 2.TTD低压防火电缆绝缘穿刺线夹 TTD低压防火绝缘穿刺线夹用于对防火有 特殊要求的低压绝缘电缆分支连接(用于 耐火,阻燃电缆的分支连接). 主线适用范围:16-240mm2支线适用范围: 1.5-240mm2 金具图如下所示:
