机械制图国家标准和技术制图的有关规定

机械制图国家标准和技术制图的有关规定引言机械制图是机械设计过程中的重要环节，为了保证机械制图的质量和统一性，国家制定了相关的标准和规定。

本文将介绍机械制图的国家标准和技术制图的有关规定。

机械制图国家标准在机械制图领域，国家制定了一系列的标准，以规范机械制图的设计、要求和规定。

以下是一些常见的机械制图国家标准：1.GB/T 4457-2018 机械制图尺寸和公差–该标准规定了机械制图中尺寸和公差的表示方法和计算方法。

2.GB/T 11816-2014 机械制图标注–该标准规定了机械制图中标注的要求和规定。

3.GB/T 5789-2008 机械制图图面和视图的表示方法–该标准规定了机械制图中图面和视图的表示方法和要求。

4.GB/T 3782-2009 机械零件尺寸技术文件–该标准规定了机械零件尺寸技术文件的编制要求和规定。

机械制图国家标准的制定，确保了机械制图的一致性和规范性，提高了机械制图的质量。

技术制图的有关规定除了机械制图标准外，还有一些技术制图的相关规定，以保证技术制图的准确性和可读性。

以下是一些常见的技术制图规定：1.图纸比例选择–技术制图中，根据绘制的对象和图纸大小，选择适当的比例，以确保图纸的可读性和准确性。

2.图线粗细和颜色选择–技术制图中，根据不同的图线类型和需求，选择适当的线宽和颜色，以区分不同的元素和表达不同的含义。

3.图幅的排版要求–技术制图中，应按照一定的排版要求将各种视图和标注等内容合理布局，以提高图纸的可读性和美观性。

技术制图的规定和要求，保证了技术制图的准确性和规范性，提高了技术制图的效率和质量。

结论机械制图国家标准和技术制图的规定，对于机械制图和技术制图具有重要的指导意义。

遵守这些标准和规定，能够使机械制图和技术制图更规范、准确和可读，提高产品设计的质量和效率。

然而，由于机械制图和技术制图的需求和应用场景不同，也有一些特殊的制图标准和规定需要遵守。

因此，在实际应用中，还需要根据具体的项目和需求来选择和应用相应的标准和规定。

机械制图要求规范-国家标准

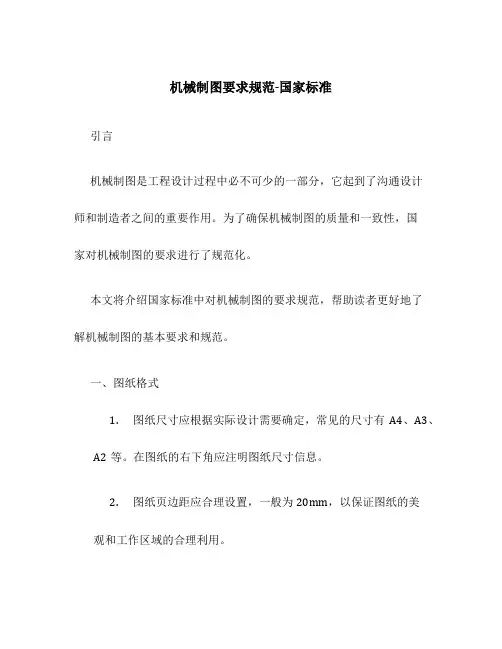

机械制图要求规范-国家标准引言机械制图是工程设计过程中必不可少的一部分，它起到了沟通设计师和制造者之间的重要作用。

为了确保机械制图的质量和一致性，国家对机械制图的要求进行了规范化。

本文将介绍国家标准中对机械制图的要求规范，帮助读者更好地了解机械制图的基本要求和规范。

一、图纸格式1.图纸尺寸应根据实际设计需要确定，常见的尺寸有A4、A3、A2等。

在图纸的右下角应注明图纸尺寸信息。

2.图纸页边距应合理设置，一般为20mm，以保证图纸的美观和工作区域的合理利用。

3.图纸的标题栏应明确标注图纸名称、图号、版本、制图人、审核人等信息。

二、视图投影1.视图投影是机械制图中最基本的内容之一。

视图的选择应能够清楚地表达零件的形状和尺寸。

2.视图应按照国家标准规定的投影方式进行绘制，常用的有主视图、俯视图、右视图等。

3.视图之间应有适当的距离和比例关系，以保证图纸的美观和易读性。

视图与边框之间的距离一般为5mm。

4.视图的比例尺应根据实际需要确定，常用的有1:1、1:2、1:5等。

三、尺寸标注1.尺寸标注是机械制图中非常重要的一部分，它标明了零件的大小和形状。

2.尺寸标注应使用国家标准规定的标注方法和符号，确保标注的一致性和准确性。

3.尺寸标注的位置应遵循一定的规则，一般都放在视图右侧，并与之相关联。

4.尺寸标注的字体大小应合适，一般为2.5mm，以保证标注的清晰可读。

四、剖视图和细节图1.当零件的内部结构和细节无法通过常规视图揭示时，可以采用剖视图或细节图的方式进行表达。

2.剖视图应按照国家标准规定的剖视投影方法进行绘制，同时配上剖面符号和剖视线。

3.细节图应能够清楚地显示出零件的局部细节，一般需注明细节图对应的视图。

五、表面粗糙度和配合公差1.表面粗糙度和配合公差是机械制图中需要特别注意的内容，它们直接关系到零件的功能和质量。

2.表面粗糙度应按照国家标准规定的符号和数值进行标注，以确保读者能够正确理解零件的表面质量要求。

机械制图标准

第一节国家标准中对制图的一般规定一图纸的幅面和格式GB/T 14689-19931 图纸的幅面为了使图纸幅面统一,便于装订和保管以及符合缩微复制原件要求,绘制技术图样时,应按以下规定选用图纸幅面;1应优先选用基本幅面表1－1;2必要时,允许选用加长幅面;但是加长后幅面的尺寸必须是由基本幅面的短边成整数倍增加后得出;表1－1 图纸幅面尺寸2 图框格式在图纸上必须用粗实线画出图框,图样必须绘制在图框内部;其格式分为留装订边和不留装订边两种;同一产品的图样只能采用一种图框格式;3 标题栏每张图纸上必须有标题栏,标题栏位于图纸的右下角,其格式遵守GB／的规定; 当标题栏的长边置于水平方向且与图纸的长边平行时,构成X型图纸；若标题栏的长边与图纸的长边垂直时,则构成Y型图纸;二比例1 术语1比例：图与实物相应要素的线性尺寸之比;2原值比例：比值为1的比例,即1：1;3放大比例：比值大于1的比例,如2：1;4缩小比例：比值小于1的比例,如1：4;2 比例系列绘制图样是,应根据需要按表1－2中规定的优选选择系列中选取适当的比例;为了从图样上直接反映出事物的大小,绘图时应尽量采用原值比例;3 标注方法1比例符号应以“：”表示,如1：1,2：1等;2比例一般标注在标题栏中的比例栏内;不论采用何种比例,图形中所标注的尺寸数值必须是实物的实际大小,与图形的比例无关;表1－2 比例系列b三字体1在图样中书写的汉字、数字和字母,都必须做到“字体工整、笔划清楚、间隔均匀、排列整齐”;2字体高度h的公称尺寸系列为：,,,5,7,10,14,20mm.如果需要书写更大的字,其字体高度应按2的比例递增;字体高度代表字体的号数;3汉字应写成长仿宋体字,并应在用国家正式公布的简化字h不应小于3.5mm,字体高度一般为h/ 2.4字母和数字可写成斜体和直体;斜体字字头向右倾斜,与水平基准线成75°;四图线1 线性和图线尺寸国家标准规定了15种基本线型;所有现行的图线宽度d应按图样的类型和尺寸大小在下列公比为1：2≈1:的数系中选择;0.13mm,0.18mm,0.25mm,0.35mm,0.35mm,0.5mm,0.7mm,1mm,1.4mm,2mm.粗线、细线的宽度比例为2：1;在同一图样中同类图线的宽度应该一致;2 图线的应用在机械制图中常用的线性、宽度和一般应用见表1-3表1-3 各种图线的名称、型式、代号、宽度以及在图上的一般应用五尺寸标注1 标注尺寸的基本原则1 图样中包括技术要求和其他说明的尺寸,以毫米为单位时,不需要标注计量单位;2 图样上所标注的尺寸数值为机件的真实大小,与图形的大小和绘图的精确程度无关;3 机件的每一尺寸,在图样上只标注一次;4 图纸中所标注的尺寸为该机件的最后完工尺寸,否则应另加说明;2 尺寸要素1 尺寸界限尺寸界限表示所标注尺寸的起止范围,用细实线绘制,并应由图形的轮廓线、轴线或对称中心线引出;也可以直接利用轮廓线、轴线或对称中心线作为尺寸界线;2 尺寸线尺寸线用细实线绘制;标注线性尺寸时,尺寸线必须与所标注的线段平行,相同方向的各尺寸线之间的距离要均匀,间隔要大于5mm;尺寸线不能用图上的其他线所代替,也不能与其他图线重合或在其延长线上,并尽量避免和其他尺寸线和尺寸界线相交叉;3 尺寸数字线性尺寸的数字一般注写在尺寸线的上方,也允许注写在尺寸线的中断处;我们用符号区分不同类型的尺寸;φ：表示直径;R ：表示半径S ：表示球面t ：表示板状零件厚度L ：表示斜度×：连字符EQS:平均分布：深度：沉孔或锪平埋头孔图1-2 尺寸标注第二节机件的表示方法一视图视图是根据有关标准和规定,用正投影法绘制出物体的图形;视图主要用来表达机件的外部结构和形状,一般只画出可见部分,必要时采用虚线表达其不可见部分;视图通常有基本视图、向视图、局部视图和斜视图四种;1 基本视图物体向基本投影面透射所得的视图称为基本视图;在圆有三个投影面的基础上,在增加三个投影面如图1-7构成一个六面体;者六个面称为基本投影面;这样,表示一个机件就有六个基本投射方向,可获得六个基本视图,即：主视图－自物体的前方投射；俯视图－自物体的上方投射；左视图－自物体的左方投射；右视图－自物体的右方投射；仰视图－自物体的下方投射；后视图－自物体的后放投射;六个基本视图的配置关系见图1-7 视图的基本位置六个视图基本位置见图1-8 六个视图的基本位置,在同一张图纸上照此配置试图时,可以不标注视图的名称.2 向视图在实际设计绘图中,有时不能同时将六个基本视图都画在同一张图纸上;为了解决这一问题,以及识别读图问题,国家标准规定了一种可以自由配置的视图－向视图;即图样上视图和剖视图自由配置的表示方法;每个视图和剖视图通常用注在主视图上表示投射方向的箭头旁的大写字母识别;图1-9 向视图及其标注在实际应用中,要注意以下几点:1由于向视图的位置可以随意配置,为使看图者不致产生误解,所以必须予以明确标注.;即在向视图的上方标注“X”“X”为大写拉丁字母,在相应视图的附近用箭头指明投射方向,并标注相同字母;2表示向视图名称的字母,无论是注在箭头旁还是在视图的上方,均应与正常的读图方向一致,以便于识别;3表示投射方向的箭头应尽可能配置在主视图上,以使获得视图与基本视图一致;表示后视图的投射方向的箭头最好配置在右视图或右视图上;3 局部视图将物体的某一部分向基本投影面投射所得的视图,成为局部视图;1局部视图的配置形式a 可按基本视图的形式配置;也就是说,当局部视图按投影关系配置,中间又没有其它图形隔开时,可省略标注;b 可按向视图的形式配置;也就是说,局部视图通常应配置在投射箭头所指的方向或基本视图的位置,以便于原来的基本视图保持相对应的投影关系;但为了合理利用图纸,也可以将局部视图配置在图纸合适的位置,但应按向视图的规则标注;2局部视图的表达方式a 局部视图的断裂边界通常以波浪线或双折线表示;b 局部视图的外形轮廓形成封闭状态时,可省略表示断裂的边界;图1-10局部视图4 斜视图物体向不平行于基本平面的平面投射所得的视图,成为斜视图;斜视图只反映机件上倾斜结构的实形,其余部分省略不画;斜视图的断裂边界可用波浪线或双折线表示;斜视图通常按向视图的配置形式配置并标注;必要时可允许将斜视图旋转配置,但需划出旋转符号,表示该视图名称的大写拉丁字母应靠近旋转符号的箭头端;图1-11斜视图二剖视图1 剖视的基本概念1剖视图假想用剖切面剖开物体,将处在观察者和剖切面之间之间的部分移去,而将其余部分向投影面投射所得的图形,称为剖视图,简称剖视;图1-12剖视图2画剖视图的注意事项a 剖视图是假想把物体剖切后画出的投影,目的是清晰的表达物体内部结构,仅是一种表达手段,其他未取剖视的视图应按完整的物体画出;b 为了使剖视图清晰,凡是其他视图上应经表达清楚的结构形状,其虚线省略不画;c 剖视图中不要漏线,剖切平面后的可见轮廓线应划出;3剖面线国家标准规定,不需要在剖面区域中表示材料的类别时间,可采用通用的剖面线,即应以适当的角度的细实线绘制,最好与主要轮廓或剖面区域的对称线成45°; 同一物体的各个剖面区域,其剖面线画法一致－间距相等、方向相同;2 剖视图的种类1全剖视图用剖切面完全地剖开物体所得的视图,称为全剖视图;全剖视图主要用于表达内部形状结构复杂的不对称机件或外形简单的对称机件; 图1-13全剖视图2半剖视图当物体具有对称平面时,向垂直于对称平面的投影面上投射所得的图形,可以对称中心线为界,一半画成剖视图,另一半画城视图,这种组合的图形,称为半剖视图;半剖视图主要用于内、外结构形状都需要表示的对称机件;3局部剖视图用剖切面局部的剖开物体所得的视图,称为局部剖视图;局部剖视图主要用以表达机件的局部内部形状结构,或不宜采用全剖视图或半剖视图的地方;3 剖切面的种类剖视图能否清晰表达机件的形状,剖切面的选择是很重要的;剖切面共有三种;运用其中任何一种都可以得到全剖视图、半剖视图、局部剖视图;在剖视图中,剖切面需用剖切线和剖切符号表示;剖切线－指示剖切面位置的线细点画线;剖切符号－指示剖切面起、止和转折位置用粗点划表示及投射方向用箭头表示的符号;1单一剖切平面单一剖切平面有两种情况：一种使用一个平行于某基本投影面的平面作为剖切平面；另一种是用一个不平行于任何基本投影面的剖切平面剖开物体,即斜剖;2几个平行的剖切平面几个平行的剖切平面可能是两个或两个以上,各剖切位置符号的转折处必须是直角;用几个平行的剖切平面剖开物体的方法通常称作阶梯剖;阶梯剖使用与表达物体内形层次较多,用一个剖切平面不能同时剖到几个内形结构的情况图1-17 阶梯剖3几个相交的剖切平面几个相交的剖切平面必须保证其交线垂直于某一基本投影面;两个相交的剖切平面用两个相交的剖切平面剖开物体的方法通常称作旋转剖;旋转剖可用于表达轮、盘类物体上的一些孔、槽结构,也可用于表达具有共拱轴线的非回转物体;图1-18 旋转剖工程制图基础 166页 8-234 剖视图的标注绘制剖视图时,一般应在剖视图的上方,用大写拉丁字母标注剖视图的名称“×－×”,在相应的视图上用剖切符号表示剖切位置,用箭头表示投射方向,并注上同样的字母;以下几种情况可以省略标注：1当剖视图按投影关系配置,中间又没有其它图形隔开,可省略箭头;2当单一剖切平面通过机件的对称平面或基本对称平面,且剖视图按投影关系配置,中间又没有其它图形隔开,可省略箭头;3当单一剖切平面的剖切平面的剖切位置明显时,局部剖视图的标注可省略;三断面图1 断面图概念假想用剖切平面将物体的某处切断,仅画出该剖切平面与物体接触部分的图形,称为断面图,简称断面;断面图常用与表达机件上某一局部的断面形状;例如,机件上的筋板、轮辐、键槽、小孔及各种型材的断面形状等等;2 断面图的种类1移出断面画在视图轮廓之外的断面,称为移出断面;移出断面的轮廓线用粗实线绘制;移出断面图应尽量配置在剖切面迹线或剖切符号的延长线上,也可以配置在其他适当位置;当断面图形对称时,也可画在视图的中短处;单一剖切面、几个平行的剖切平面和几个相交的剖切面的概念和功能同样适用于断面图;由两个或多个相交的剖切平面剖切物体的出的移出断面图,中间应断开绘制;2重合断面图画在视图之内的断面图成为重合断面图;重合断面图的轮廓线用细实线绘制;当视图中轮廓线与重合断面图的图形重合时间,视图中的轮廓线仍应连续画出,不可间断;为了得到断面的真实形状,剖切平面一般应垂直于物体上被剖切部分的轮廓线;四其他表示方法1 局部放大图将机件的部分结构用大于原图形所采用的比例画出的图形,称为局部放大图;当机件上的细小结构在视图上表达不清楚,或不便于标注尺寸和技术要求时,可采用局部放大图;局部放大图可以根据需要画成视图、剖视图、断面图;必要时可用几个图形来表达同一个被放大部分的结构;为看图方便,局部放大图应尽量配置在被放大部份附近;绘制局部放大图,应用细实线圆或长圆圈出被放大的部分;当同一物体上有几个被放大部份时,必须用罗马数字依次标明被放大部份,并在局部放大图的上方标出相应的大写罗马数字和采用的比例;当物体上被放大部份仅有一个时,在局部放大图的上方只需要注明所采用的比例;2 其他简化画法第三节标准件和常用件一螺纹螺纹是指在圆柱或圆锥表面上,沿着螺旋线所形成的具有相同剖面的连续凸起,一般称为“牙”;在圆柱或圆锥外表面上形成的螺纹称为外螺纹,在其内孔表面上所形成的螺纹称为内螺纹;1 螺纹的形成螺纹是根据螺旋线原理加工而成的;如图1-24,圆柱形的工件作等速旋转运动,车刀则与工件相接触作等速的轴向移动,刀尖相对工件即形成螺旋线运动;由于刀刃的形状不同,在工件表面切取部分的截面形状也不同,所以可以加工出各种不同的螺纹;图1-24车床上加工螺纹2 螺纹的要素1牙型在通过螺纹轴线的剖面上,螺纹的轮廓形状成为牙型;螺纹的牙形不同,其用途也不同,说明如下：普通螺纹：用于连接零件;管螺纹：用于连接管道;梯形螺纹：用于传递动力;锯齿形螺纹：用于单方向传递动力;图1-25 常见标准螺纹的牙型2直径螺纹的直径有大径、中径和小径之分;外螺纹的大径和内螺纹的小径也称顶径;螺纹的公称直径为大径;管螺纹用尺寸代号表示3线数n螺纹有单线和多线之分;沿一条螺旋旋形成的螺纹称作单线螺纹；沿两条或两条以上在轴向等距分布的螺旋线形成的螺纹称作多线螺纹;4螺距P和导程S螺距是指相邻两牙在中径线上对应两点的轴向距离;导程是指在同一条螺旋线上的相邻两牙在中径线上对应两点间的轴向距离;螺距、导程、线数的关系是导程S螺距P=n线数5旋向螺纹分为右旋和左旋;2 螺纹的规定画法1螺纹的牙顶圆的投影用粗实线表示,牙底圆的投影用细实线表示,在螺杆的倒角或倒角圆部分应画出;在垂直于螺纹轴线的投影面的视图中,表示牙底圆的细实线只画3／4,此时螺杆或螺纹孔上倒角不应划出;2有效螺纹终止界线用粗实线表示;3不可见的螺纹用虚线表示;4以剖视图表示内外螺纹连接时,其旋和部分应按外螺纹画法绘制,其余部分按各自的画法表示;图1-26 外螺纹的画法图1-27 内螺纹的画法3 螺纹的标注1普通螺纹标注2 梯形螺纹标注3管螺纹标注第四节零件图上常见结构的注法1 45度倒角2 非45度倒角3 光孔标注4 沉孔第五节表面粗糙度和标注1 表面粗糙度用代号标注,代号由符号和数值组成;符号和代号含义见下表表面粗糙度符代号含义2 同一张图样上,每一个表面一般只标注一次符代号,按规定标注在可见轮廓线、尺寸界线、尺寸线、引出线和它们的延长线上;3 符号尖端必须从材料外部指向加工表面;4 表面粗糙度参数值数字的大小、方向和尺寸数字的大小方向一致;5 使用最多的一种代符号,可以统一标注在图样的右上角,并加注“其余”两字,右上角符代号的大小是图形上其他符代号的倍;6 当零件所有表面为同一符代号时,可在图样右上角统一标注;其符代号的大小是图形上其他符代号的倍;。

《机械制图》新国家标准

1.2 机械制图国家标准的制定修改动态
1985年起实施的国家标准
分类
基本规定
标准编号 GB/T 4457.1-1984 GB/T 4457.2-1984 GB/T 4457.3-1984
GB/T 4457.4-1984
GB/T 4457.5-1984
现行标准编号
GB/T 14689-1993 GB/T 14690-1993 GB/T 14691-1993 GB/T 17450-1998 GB/T 4457.4-2002 GB/T 17453-1998 GB/T 4457.5-1984
的物体图形
1
正投影法与正投影（正投影图）
3
多面正投影（图）
5
第一角投影（第一角画法）
7
第三角投影（第三角画法）
2
前者是指投影线与投影面相垂直的平行投
影法；后者是根据正投影法所得到的图形
4
物体在相互垂直的两个或者多个投影面上
所得到的正投影。
6
将物体置于第一分角内，并使其处于观察
者与投影面之间而得到的多面正投影。
单击添加副标题
《机械制图》新国家标准
单击此处添加文本具体内容，简明扼要地阐述你的观点
单击添加副标题
学习重点
已经修改和新添加的新制图标准比较常用和比较重要的制图标准
第一章标准化
概述
1.1 标准化基础知识简介
1.什么是标准？
标准是为在一定的范围内获得最佳秩序，对活动或者其结果规定共同的和重复使用的规则、导则或者特性的文件。该文件经协商一致制定并经一个公认机构的批准。
01
增加了粗虚线
02
粗虚线——允许表面处理的表示线

机械制图国家标准规定

1-2、比例（GB/T14690-93）
比例的定义：指图形与实物相应要素的线性尺寸之比。
种类
比例
原值比例
1：1
放大比例
2：1 5：1 1×10n：1 2×10n:1 5×10n:1
缩小比例
1：2 1：5 ：101： 1×10n 1：2×10n 1：5×10n
1.各种图线作图要求
1-5尺寸注法（GB4458.4—8成
通常一个完整的尺寸标注形式包括了尺寸界线尺寸线、箭头和尺寸数字四个要素。
⑴尺寸界线用细实线绘制，由图形的轮廓线、轴线或对称中心线引出（如60）并可由轮廓线、轴线或对称中心线代替（如22）。尺寸界线应超过尺寸线2 — 3mm 一般情况下尺寸界线应与尺寸线垂直，必要时也可倾斜。
用细实线绘制，与所标注的线段平行。尺寸线不能被其他图线代替，也不能作为其他图线的延长线，即必须单独画出。标注圆或圆弧的尺寸时尺寸线应过圆心。
⑶ 箭头为尺寸线终端形式中的一种，箭头的画法如图所示。作图时若画箭头的位置不够,可用45°斜线或圆点来代替，如下图所示。
注意：1.图形不论放大或缩小均应注其实际尺寸； 2.一般将作图的比例写在标题栏比例栏目中。
1-3字体（GB/T14691-93）
1.汉字图样中的汉字应写成长仿宋体。字体的字号表示字的书写高度（h)，有1.8、2.5、3.5、5、7、10、14、和20（mm）等字号，字宽一般为。按规定汉字字高不得小于3.5mm。长仿宋体的书写要领是：横平竖直起落有锋结构匀称
第1章 <机械制图>国家标准规定
单击添加副标题
1993 —为该标准颁布的年份。
基本常识：国家标准代号中各字母、数字表示的意义为了规范各项技术工作，国家标准技术制图颁布了一系列的标准。标准代号中 GB —为国(Guo)标(Biao)二字汉语拼音第一个字母，意为国家标准。 T — 为推荐的“推”字的汉语拼音字头。 14689 — 为标准的编号。

机械制图要求规范-国家标准-20211114104801

机械制图要求规范国家标准20211114104801一、图纸幅面和格式1. 图纸幅面：按照国家标准，机械制图图纸幅面分为A0、A1、A2、A3、A4、A5等六种规格，其中A0幅面最大，A5幅面最小。

制图时，应根据实际需要选择合适的图纸幅面。

2. 图纸格式：机械制图图纸应包括栏、绘图栏、比例尺、图纸编号等要素。

栏应包含图名、比例、材料、绘图人、审核人、批准人等信息；绘图栏应包含视图、剖视图、断面图等；比例尺应清晰标示；图纸编号应具有唯一性。

二、线条、符号和标注1. 线条：机械制图中常用的线条包括实线、虚线、点划线、双点划线等。

实线表示可见轮廓线，虚线表示不可见轮廓线，点划线表示中心线，双点划线表示断裂线。

制图时，应根据实际需要选择合适的线条。

2. 符号：机械制图中常用的符号包括尺寸符号、表面粗糙度符号、焊接符号等。

尺寸符号用于标注零件尺寸，表面粗糙度符号用于表示零件表面质量要求，焊接符号用于表示焊接方式。

制图时，应按照国家标准正确使用符号。

三、视图和剖视图1. 视图：机械制图中的视图包括主视图、俯视图、左视图、右视图、仰视图、后视图等。

制图时，应根据零件的结构特点选择合适的视图，以充分展示零件的形状和尺寸。

2. 剖视图：机械制图中的剖视图包括全剖视图、半剖视图、局部剖视图等。

制图时，应根据零件的结构特点选择合适的剖视图，以清晰展示零件的内部结构。

四、图纸绘制要求1. 绘图工具：机械制图应使用专业的绘图工具，如绘图板、绘图笔、绘图墨水等。

绘图时，应保证图纸清晰、整洁。

2. 绘图规范：机械制图应遵循国家标准，如《机械制图通用规范》（GB/T 4458.12002）等。

制图时，应按照规范要求进行绘图。

3. 图纸审核：机械制图完成后，应进行审核。

审核内容包括图纸的完整性、准确性、一致性等。

审核通过后，方可进行后续的制造、加工等环节。

机械制图要求规范国家标准20211114104801五、比例和尺寸标注1. 比例：机械制图中的比例应按照国家标准进行选择，如1:1、2:1、1:2等。

中华人民共和国-机械制图国家标准

中华人民共和国国家标准机械制图目录图纸幅面及格式 (1)比例 (5)字体 (6)图线 (11)部面符号 (17)图样画法 (21)装配图中零、部件序号及其编排方法 (72)轴测图 (75)尺寸注法 (84)尺寸公差与配合注法 (106)螺纹及螺纹紧固件画法 (112)齿轮画法 (119)花键画法 (132)弹簧画法 (136)中心孔表示法 (154)机械运动简图符号 (157)表面粗糙度代号及其注法 (180)标题栏 (198)明细栏 (202)复制图的折叠方法 (208)对缩微复制原件的要求 (219)中华人民共和国国家标准UDC 621.71:744机械制图:676.35图纸幅面及格式GB 4457.1-84Mechanical drawings代替GB 126-74Sizes and layout of drawing sheets1 引言1.1 本标准规定了机械图样的幅面及格式。

1.2 本标准参照采用国际标准ISO 5457-1980《技术制图--图纸幅面及格式》。

1.3 与本标准有关的国家标准：GB 4457.3-84《机械制图字体》GB 4457.4-84《机械制图图线》2 图纸幅面尺寸2.1 绘制图样时，优先采用表中规定的幅面尺寸，必要时可以沿长边加长。

对于A0、A2、A4幅面的加长量应按A0幅面长边的八分之一的倍数增加；对于A1、A3幅面的加长量应按A0幅面短边的四分之一的倍数增加，见图1中的细实线部分。

A0及A1幅面也允许同时加长两边，见图1中的虚线部分。

3 图框格式3.1 需要装订的图样，其图框格式如图2、图3所示，尺寸按表中的规定。

一般采用A4幅面竖装或A3幅面横装。

3.2 不留装订边的图样，其图框格式如图4、图5所示，尺寸按表中的规定。

3.3 图框线用粗实线绘制。

为了复制或缩微摄影的方便，可采用对中等号，对中符号从周边画入图框内约5mm的一段粗实线(图6、9、10)。

4 标题栏的方位4.1 标题栏的位置应按图2～5所示的方式配置。

机械制图国家标准讲解

机械制图国家标准讲解引言机械制图是工程设计和制造过程中必不可少的一项技能。

为了保证设计和制造的质量，各国都制定了相应的机械制图国家标准。

本文将对机械制图国家标准进行讲解，以便读者更好地理解和应用这些标准。

1. 机械制图基础1.1 机械制图的定义根据机械制图国家标准，机械制图是一种用图形和文字记录和传达机械产品的形状、尺寸、位置和性能的方法。

1.2 机械制图的分类根据机械制图国家标准，机械制图可以分为工程制图和产品制图两大类。

工程制图主要用于设计和制造过程中的工程操作，而产品制图主要用于产品的销售和宣传。

2. 机械制图的基本要素2.1 机械制图的符号表示机械制图国家标准规定了一套机械制图符号，用于表示机械产品的各个要素，包括尺寸、形状、位置、材料等。

2.2 机械制图的规范命名机械制图国家标准对各个要素的命名进行了规范，以确保制图的一致性和准确性。

2.3 机械制图的标注要求机械制图国家标准规定了标注的要求，包括尺寸标注、位置标注、材料标注等。

这些标注对于工程设计和制造过程中的操作和交流非常重要。

3. 机械制图的图幅和纸张规格3.1 图幅的选择机械制图国家标准规定了各种图幅的选择方法，根据设计和制造的具体要求，可以选择适当的图幅。

3.2 纸张规格的选择机械制图国家标准规定了各种纸张规格的选择方法，根据图幅的大小和制图的要求，可以选择适当的纸张规格。

4. 机械制图的投影方法4.1 正投影法机械制图国家标准规定了正投影法的使用方法，包括投影方向、投影线、视角等。

4.2 工程制图中的常用投影方法机械制图国家标准还规定了一些常用的投影方法，如等轴投影法、轴测投影法等，用于表示复杂形状的机械产品。

5. 机械制图的制图尺度5.1 制图尺度的选择机械制图国家标准规定了各种制图尺度的选择方法，根据图纸的大小和制图的要求，可以选择适当的制图尺度。

5.2 制图尺度的表示方法机械制图国家标准还规定了制图尺度的表示方法，以便读者正确理解图纸的比例关系。

机械行业国家制图标准

一．各类制图标准之间的关系：1.通用性2.统一性3.通则性（基础的）4.国际性（等同或等效）二．专业制图标准：1.采用性2.具体性3.专业性4.适用性三．技术制图标准和专业制图标准：有各自独立的标准体系和适用体系；专业制图标准可选用一部分技术制图标准。

四．技术制图标准和专业制图标准是CAD制图标准的基础。

五．冷加工工艺和热加工工艺线素：点，间隔，画。

六．基本线性15种细实线（代号：01.1）波浪线（代号01.1.21）断裂处边界线；视图和剖视图的分界线。

（常用手工制图）双折线（代号01.1.22）断裂处边界线；视图和剖视图的分界线。

（常用于机器制图）细虚线（0.2.1）不可见的棱边线；不可见的轮廓线粗实线（01.2）粗虚线(02.2)表示允许表面处理的表示线。

（如刀具的表面）细点化线（04.1）用于轴线；对称中心线；分度圆（线）；细孔分布的中心线；剖切线。

粗点化线（04.2）限定范围的表示线，这个范围内需要特殊要求或加工。

细双点画线（05.1）中断线（常用于涮网）作用和双折线和波浪线一样，都是用于断裂处边界线；视图和剖视图的分界线。

第二列为粗实线，第三列为细实线，细实线的线宽为粗实线的一半。

第二列为技术制图标准，第三列为2002年的机械制图标准，第四列为1984年的机械制图标准，粗细比从1：1/3该为2：1是为适应机器制图的发展，因为线宽太细，在电脑里面可能会信息丢失。

英国，德国，俄罗斯，和我国采用的都是第一角画法，但国际画法是第三角画法，我国的国标也在逐步向这方面靠拢。

注意简化画法，实际生产中常用～～～视图的种类：基本视图；向视图；局部视图；斜视图一．基本视图：特点配置关系确定；不需标注A为主视图，B为俯视图，E为仰视图，D为右视图，C为左视图，F为后视图。

二．向视图：三．局部视图：是将物体的某一部分向基本投影面投射所得的视图。

上图为一油管，我们想把油管上面开的小孔给表达出来。

方案一和二都对，方案一是将制件的左部分都投影下来得到的。

机械制图国家标准

4）连接两内、外接圆弧已知连接弧半径R
a)
b)
c)
a）两已知圆弧； b）求连接弧圆心o（分别半径相减、相加），定切点K1、K2； c）光滑连接。
第三节平面图形的绘制方法
只有分析清楚平面图形各组成部分的形状大小和相对位置、以及各线段的性质，才能正确、顺利地完成图形的绘制。
一．平面图形分析
(2) 中间线段
具有定形尺寸、一个方向定位尺寸的线段。
如R50。
(3) 连接线段
只有定形尺寸、没有定位尺寸的线段。
如两个R30。
经分析得知：只有定形、定位尺寸都具备的线段才可以直接画出，否则需要借助于相邻的几何关系。已知线段的作图条件都齐备，可直接画出。中间线段需要借助于一个相邻几何关系画出。连接线段需要借助于两个相邻几何关系才能画出。
1. 平面图形的尺寸分析
尺寸决定了平面图形各组成部分的形状大小和相对位置。
尺寸分为两类（按作用）：定形尺寸和定位尺寸。确定定位尺寸的起点是基准。
（1）尺寸基准
基准是确定尺寸位置的几何元素。平面图形有水平和垂直两个方向尺寸基准。
在图3-11中，长度方向尺寸基准是Ф30圆的竖直中心线，高度方向尺寸基准是矩形的下边线。
10号字
5号字
3.5号字
阿拉伯数字直体阿拉伯数字斜体
大写英文字母斜体小写英文字母斜体
四、图线（GB/T17450－1998）（GB/T4457.4－2002）
1. 基本线型
国家技术制图标准GB/T17450－1998规定15种基本线型，机械制图标准GB/T4457.4－2002建议采用9种基本线型，见表3-3。
见图3-8。
图 3-8 图线注意事项

机械制图的国家标准和一般规定

机械制图的国家标准和一般规定其中，《机械制图》国家标准主要规定了机械制图的一般原则、图样的表达方式、尺寸标注、公差要求、图样的组织结构和交流等内容。

它详细规定了制图的基本要求，包括线条的使用、符号的编制、装配图的表示等。

此外，该标准还规定了机械零部件的尺寸标注和公差要求的基本方法，确保了图纸上的尺寸表示的准确性和一致性。

《机械产品三维模型交换格式标准》国家标准主要规定了机械产品三维模型表示的数据格式和交换方式，它定义了一种可供不同CAD软件之间相互交换和共享的标准数据格式（如STEP格式），实现了机械产品数字化设计的互操作性。

《机械产品数字化技术文件标准》国家标准主要规定了机械产品数字化技术文件的标准化要求，包括文件的内容、命名规则、格式标准等。

通过使用该标准，可以实现机械产品数字化技术文件的一致性和可管理性。

此外，一般规定主要包括了制图的基本常识和原则，这些规定通常由企业或行业自行制定。

一般规定的目的是为了保证制图的标准化、统一化和规范化，以提高制图的质量和效率。

一般规定通常包括以下几个方面的内容：1.制图的纸张规格和边框要求：规定使用的纸张规格和边框的尺寸、颜色、线型和比例关系等，以确保图纸的可读性和美观性。

2.符号和字体的使用规定：规定使用的符号和字体的命名、尺寸、线型和比例关系等，以确保图纸中的符号和字体的一致性和规范性。

3.图样的布局和排列规定：规定图样的布局方式和排列顺序，包括视图的选择、放置的位置和方向等。

4.尺寸标注和公差要求的规定：规定尺寸标注的基本方法和公差要求的表示方式，以确保图纸上的尺寸和公差的准确性和一致性。

5.图纸的审查和发布规定：规定图纸的审查流程、审查标准和审查人员的资格要求等，以确保图纸的质量和准确性。

总结来说，机械制图的国家标准和一般规定对于保证机械制图的准确性、一致性和规范性起着重要的作用。

它们为机械工程师提供了统一的制图标准和规范，提高了机械产品的设计、制造和使用效率。

机械制图国家标准分析

机械制图国家标准分析1. 引言随着机械制图技术的发展，为保证各种工程机械装配的精确度和可靠性，不同国家制定了各自的机械制图国家标准。

这些标准规范了机械制图的要求和方法，使得不同厂家和设计师之间的技术交流更加便捷和准确。

本文将对几个常见的机械制图国家标准进行分析，以便更好地理解和应用这些标准。

2. ISO制图标准ISO（国际标准化组织）制图标准是国际上最为常用的机械制图标准之一。

ISO制图标准独立于任何具体的国家或地区，被广泛应用于全球范围内的机械工程设计。

ISO制图标准主要包括以下几个方面的内容：•图样符号符号化标准：ISO制图标准规定了一套统一的图样符号系统，用于标示机械制图中的不同元素和特征。

这些符号的应用使得不同制图人员能够快速理解和解释图纸上的设计意图。

•尺寸和公差规范：ISO制图标准对机械零件的尺寸和公差进行了具体的规范和要求。

通过统一的尺寸和公差标准，可以确保不同厂家生产的零件能够互换使用，提高了生产效率和零件的可靠性。

•投影方法和视图规范：ISO制图标准规定了常用的投影方法和视图规范，如正投影、轴侧视图等。

这些规范使得不同制图人员能够使用相同的视图来描述和表达设计模型，减少了误解和沟通成本。

3. ANSI制图标准ANSI（美国国家标准协会）制图标准是美国国内最为常用的机械制图标准。

与ISO制图标准类似，ANSI制图标准也对图样符号、尺寸和公差、投影方法等方面进行了规范。

然而，由于地域差异和历史原因，ANSI制图标准在一些方面存在不同于ISO制图标准的特点。

其中，ANSI制图标准与ISO制图标准最大的区别之一在于尺寸和公差的规范方式。

ANSI制图标准采用基本尺寸和公差系统（GD&T），相对于ISO制图标准更加强调尺寸和公差的逻辑关系，使得不同制图人员能够更加准确地理解和应用尺寸和公差规范。

此外，ANSI制图标准还包括了电气和电子制图的规范，这是与ISO制图标准之间的另一个明显差异。

《机械制图》国家标准

《机械制图》国家标准
二、标准发挥着不可替代的作用
1.标准在全球经济一体化活动中的作用
技术壁垒大多经过精心设计，目的是抬高市场进入标准，一般都有名义上的合理性、提法上的巧妙性、形式上的合法性和手段上的隐蔽性，大体包括技术法规和技术标准的设立、绿色壁垒、产品的质量认证和合格认证、对包装和标签的要求等。因此，标准的竞争便成了企业竞争的利器，谁掌握了标准，谁就掌握了竞争的主动权。
《机械制图》国家标准
二、标准发挥着不可替代的作用
技术壁垒对我国出口影响巨大解决方案：
增强保护意识（技术法规和标准）建立完善应对体系（产业联盟和技术创新）营造良好贸易环境（诚信和认证）；经营国际化（遵守WTO规则和构建信息平台）。
《机械制图》国家标准
二、标准发挥着不可替代的作用
2.标准在全面建设小康社会活动中的作用
《机械制图》国家标准
2020/11/6
《机械制图》国家标准
主要内容
一、我国标准基本状况二、标准发挥着不可替代的作用三、标准化与制图标准
《机械制图》国家标准
一、我国标准基本状况
1 国际标准化组织（ISO）
目前开展工作：TC 181个，SC520个ISO/TC 223 公民防御（俄罗斯）
2 国际电工委员会（IEC）
《机械制图》国家标准
二、标准发挥着不可替代的作用
技术壁垒对我国出口影响巨大截止2003年10月：外国对中国产品的反倾销调查544起，中国对外国产品的的反倾销调查25起，外国对华反倾销真正的高峰将会在2005年出现。完全市场经济地位主要是一些国家对中国的商品采用的价格成本的评判标准。
《机械制图》国家标准
因而必须提高对标准化的认识，大力实施标准化战略，积极发展标准化经济。

机械制图国家标准

机械制图国家标准1. 引言机械制图国家标准是指在机械制图领域中，由国家有关机构制定的一系列标准规范。

这些标准规范旨在统一机械制图的基本要求，确保机械制图符号、布局和尺寸等方面的一致性，以便于不同厂商和工程师之间的交流与协作。

机械制图国家标准的制定对于提高机械制图的质量和效率具有重要意义。

它可以有效规范机械制图的标准化程度，提高机械制图的可读性和准确性，减少误解和错误的发生，提高生产制造的精度和效率。

2. 机械制图国家标准的分类机械制图国家标准可以根据其内容和应用范围的不同进行分类，主要包括以下几个方面：2.1 尺寸标准尺寸标准是机械制图中最常见和基本的标准之一。

它规定了机械制图中尺寸的表示方法、公差要求和尺寸链等内容。

尺寸标准的制定旨在确保机械制图尺寸的准确性和一致性，以便于制造和装配过程中的尺寸控制。

2.2 符号标准符号标准主要规定了机械制图中所使用的各种符号的表示方法和含义。

这些符号包括几何图形、表面光洁度、公差、焊接等方面的符号。

符号标准的制定有助于确保机械制图的可读性和正确性，方便工程师和制造人员之间的沟通与理解。

2.3 布局标准布局标准主要规定了机械制图的页面布局、图框、标题栏、注释和图例等方面的要求。

这些标准可以提高机械制图的整体美观度和可读性，方便用户快速理解图纸的内容和意图。

2.4 技术标准技术标准是机械制图中的重要一环，它规定了机械制图中所使用的材料、工艺和装配要求等方面的标准。

技术标准的制定可以确保机械制图的实用性和可制造性，从而提高产品的质量和可靠性。

3. 机械制图国家标准的重要性机械制图国家标准的制定和执行对于机械制图的质量和效率具有重要的意义。

首先，机械制图国家标准可以提高机械制图的准确性和一致性。

通过统一的标准规范，可以减少制图过程中的误解和错误，提高尺寸和符号的准确性，从而提高生产制造的精度和效率。

其次，机械制图国家标准可以提高机械制图的可读性和可理解性。

标准化的符号和布局可以使机械制图更加清晰和易读，方便工程师和制造人员之间的沟通与理解。

机械制图国家标准(最新)

机械制图国家标准(最新)范围这个国家标准适用于所有设计、制作、加工和检验机械零部件或装置的制图，以及在机械制图中使用的术语、符号和线条，确保制图的准确性、标准化和统一性。

术语和符号这个国家标准中使用的术语和符号如下：术语•机床：用于加工金属或其他硬质材料的机器设备。

•运动副：相对运动关系的零部件之间的连接或接触。

•零件：构成机械装置的基本组成部分。

•剖视：将一个物体沿一个或多个平面截开，在截面内展开物体的外形。

•详图：将一个物体的某一个部位放得比剖视图更详细，通常用于小而复杂的部分。

•机械制图：按规定符号和标准画出的机械零部件和装置的图样。

•标准尺寸：通过人们一致认可的提高效率、精确性、便于设计和制造的尺寸。

•非标准尺寸：没有遵守标准尺寸所设定尺寸的尺寸，通常由于特殊要求或局部原因所采用的尺寸。

•实体模型：将物体用实体体现出来的模型，包括立体图、展开图等。

•数字模型：将物体以数学表达形式表示的模型。

符号这个国家标准中使用的符号包括但不限于以下内容：•换向阀：箭头和带编号的环。

•油液过滤器：一条带编号的曲线和一撇。

•油液冷却器：一条粗曲线和三条细曲线。

•扭矩弹簧：一个S形曲线和一条斜线。

•电动机：一个带编号的圆，圆里有一个M字母。

•真丝密封圈：一个圆和一个斜线交叉，两端带有弧形线段。

计量机械制图国家标准中，计量的单位有以下几个：•长度：以米为单位，用于标识零件或组件的长度，深度，高度和宽度。

•角度：以度为单位，用于标识两个相对物体的旋转角度。

•时间：以秒为单位，用于标识运动的时间或机器循环的时间。

•质量：以千克为单位，用于标识物体的重量或材料的质量。

设计制图设计在机械制图中占有重要的地位。

制图设计应当具有以下要求：•准确度：制图设计应当符合国家标准的规定并具有高精度。

•一致性：制图设计应当符合主要设计理念和整体设计方案，同时保证整个设计的一致性和准确性。

•全面性：制图设计应当包括整个机器或局部设计的主要部分，保证全部组件之间的协调和配合。

机械制图-国家标准

机械制图-国家标准机械制图标准－机械制图－尺⼨标注标准规定了在机械图样中标注尺⼨的⽅法。

与本标准有关的国家标准。

国家标准现⾏标准编号现⾏标准名称分类基本表⽰法GB/T 17451-1998技术制图图样画法视图GB/T 4558.1-2002机械制图图样画法视图GB/T 17452-1998技术制图图样画法剖视图断⾯视图GB/T 4558.6-2002机械制图图样画法剖视图断⾯视图GB/T 16675.1-1996技术制图简化表⽰法第⼀部分：图样画法GB/T 4557.2-2003技术制图图样画法指引线和基准线的基本规定GB/T 4558.2-2003机械制图装配图中零部件序号及其编排⽅法GB/T 4558.3-1984机械制图轴测图GB/T 4558.4-2003机械制图尺⼨标注GB/T 16675.2-1996技术制图简化表⽰法第⼆部分：尺⼨注法GB/T 4558.5-2003机械制图图样画法尺⼨公差与配合注法GB/T 15754-1995技术制图圆锥的尺⼨和公差标注GB/T 131-1993机械制图表⾯粗糙度符号、代号及其注法基本规定GB/T 14689-1993技术制图图纸幅⾯及格式GB/T 14690-1993技术制图⽐例GB/T 14691-1993技术制图字体GB/T 17450-1998技术制图图线GB/T 4557.4-2002机械制图图样画法图线GB/T 17453-1998技术制图图样画法剖⾯区域表⽰⽅法GB/T 4557.5-1984机械制图剖⾯符号特殊表⽰⽅法GB/T 4459.1-1995机械制图螺纹及螺纹紧固件表⽰法GB/T 4459.2-2003机械制图齿轮表⽰法GB/T 4459.3-2000机械制图花键表⽰法GB/T 4459.4-2003机械制图弹簧表⽰法GB/T 4459.5-1999机械制图中⼼孔表⽰法GB/T 4459.6-1996机械制图动密封表⽰法GB/T 4459.7-1998机械制图滚动轴承表⽰法GB/T 19096-2003技术制图图样画法未定义形状边的术语和注法图形符号GB/T 4460-1984机械制图机构运动简图符号相关细节请查询中国标的细节GB 4457.4-84 《机械制图图线》GB 4457.5-84 《机械制图剖⾯符号》1 基本规则1.1 机件的真实⼤⼩应以图样上所注的尺⼨数值为依据，与图形的⼤⼩及绘图的准确度⽆关。
