钢结构详图设计-Tekla Structures(Xsteel)出图心得
个人学习XSTEEL笔记

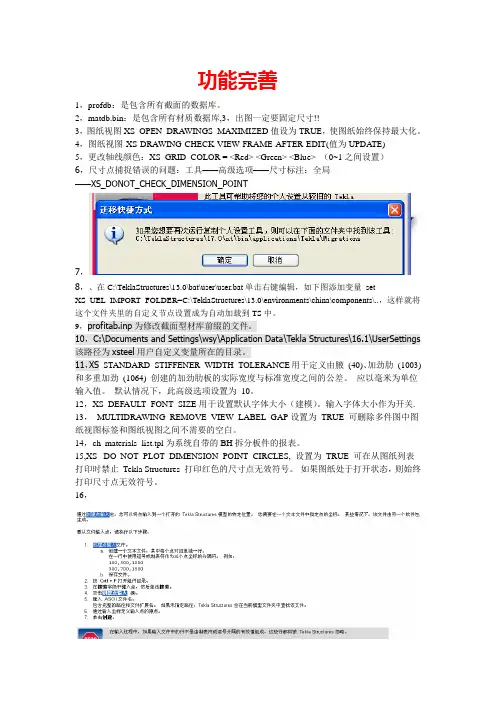

功能完善1，profdb：是包含所有截面的数据库。
2，matdb.bin：是包含所有材质数据库,3，出图一定要固定尺寸!!3，图纸视图XS_OPEN_DRAWINGS_MAXIMIZED值设为TRUE，使图纸始终保持最大化。
4，图纸视图-XS-DRAWING-CHECK-VIEW-FRAME-AFTER-EDIT(值为UPDATE)5，更改轴线颜色：XS_GRID_COLOR = <Red> <Green> <Blue> （0~1之间设置）6，尺寸点捕捉错误的问题：工具——高级选项——尺寸标注：全局——XS_DONOT_CHECK_DIMENSION_POINT7，8，、在C:\TeklaStructures\13.0\bat\user\user.bat单击右键编辑，如下图添加变量setXS_UEL_IMPORT_FOLDER=C:\TeklaStructures\13.0\environments\china\components\..，这样就将这个文件夹里的自定义节点设置成为自动加载到TS中。
9，profitab.inp为修改截面型材库前缀的文件。
10，C:\Documents and Settings\wsy\Application Data\Tekla Structures\16.1\UserSettings 该路径为xsteel用户自定义变量所在的目录。
11，XS_STANDARD_STIFFENER_WIDTH_TOLERANCE用于定义由腋(40)、加劲肋(1003) 和多重加劲(1064) 创建的加劲肋板的实际宽度与标准宽度之间的公差。
应以毫米为单位输入值。
默认情况下，此高级选项设置为10。
12，XS_DEFAULT_FONT_SIZE用于设置默认字体大小（建模）。
输入字体大小作为开关. 13，_MULTIDRAWING_REMOVE_VIEW_LABEL_GAP设置为TRUE 可删除多件图中图纸视图标签和图纸视图之间不需要的空白。
TEKLA出钢结构图经验记录
1、打开TEKLA 18.0，选择结构深化模块。
2、导入数据“建模配置—截面前缀转换”中，CP前面的两个星号去掉。
3、导入模型以后，在视图中“鼠标右键—适合工作区域到整个模型”之后，不要再调整工作区域，因为如果调整的不好很难逆向调整，且返回键对视图调整无效。
4、修改截面：如果最终选择的构件截面跟STEEL中计算出的截面不同，出图前应将TEKLA模型中的相应构件改成实际选择的构件截面。
如果不提前修改的话，出图以后在CAD图中改很麻烦。
5、显示截面：如果构件截面软件截面库中没有，则模型中该构件显示为一条细线，并不显示截面。
此时可以在“建模—截面型材—截面库”中新建添加该截面，然后选中构件，“右键—以精确线显示”，则模型中会显示构件的具体截面，此过程不可逆。
如将截面库中该截面删掉，则“右键—以精确线显示”后构件再次变成一条线。
6、构件延伸：有些导入的模型中边梁与悬臂梁之间没有连接，可以选中该边梁，“右键—修改”，左键点中要延伸的一端，拖动到目标位置。
7、构件移动：选中构件，“右键—移动”。
8、如果出单线图，TEKLA中可以不进行节点连接，因为进行节点连接后出的图中节点部位比较复杂，还要再删掉，多此一举。
9、编号设置：出图前应编号，先编号设置，然后修改编号。
模型中有修改需要重新出图时可重新编号，重复上步骤。
10、出图时，应先根据图形大小选择合适的图纸（图纸属性—布置）和比例（图纸属性—视图）。
同时应该注意出平面图、立面图1、立面图A时应该选择相应的图属性和视图布置属性，并读取、确认。
11、输出DWG格式图时，在“输出图纸—选项”中调整图纸比例，默认为1:100。
钢结构心得(专业16篇)
钢结构心得（专业16篇）本文将从钢结构识图的意义、注意事项、技巧、常见问题及解决方法等方面展开论述。
希望能为大家提供一些有益的参考。
首先，钢结构识图对于设计人员来说具有重要意义。
识图是设计的起点，通过识图可以详细了解结构的构成和组成，从而为后续的设计工作提供必要的参考。
通过细致的识图过程，设计人员能够清楚地了解钢结构的形式、尺寸、材料等信息，从而合理安排设计方案，确保结构的安全性和稳定性。
其次，在钢结构识图过程中需要注意的事项有很多。
首先是对图纸的准确解读。
设计人员需要仔细阅读并理解图纸的各种符号和线型，确保正确地传达设计意图。
其次是对结构尺寸的精确测量。
任何一个尺寸的误差都可能导致结构的失稳或者是整体效果的不理想。
因此，精确的测量和细心的标注是识图过程中必不可少的要求。
在钢结构识图的技巧方面，也有一些值得注意的点。
首先是熟悉常见的结构形式和构件连接方式。
熟悉不同的结构形式和连接方式，有助于设计人员在识图中更好地理解和分析结构。
另外，掌握CAD、BIM等绘图软件的使用技巧也是非常重要的。
通过合理运用这些软件，可以提高绘图的效率和准确度。
当然，在钢结构识图过程中也会遇到一些常见问题。
例如，在构架体系的选择方面，需要兼顾结构的刚度、性能和经济性。
在尺寸设定方面，需要遵循相关规范和标准，并根据实际情况进行合理的调整。
此外，还需要注意材料的选择和施工工艺等内容。
对于这些问题，设计人员需要在实践中积累经验，并及时与相关领域的专家进行交流和咨询，以获得解决方案。
最后，我想强调的是，在钢结构识图的过程中，设计人员需要保持持续学习和提升的意识。
随着时代的发展和技术的进步，钢结构领域也在不断演进和创新。
因此，设计人员需要不断更新知识，了解最新的设计理念和技术，以满足不断变化的需求。
总之，钢结构识图是设计和施工中非常重要的一环，对于保证结构的安全性、稳定性和良好的经济性具有重要意义。
设计人员需要细心、专注并不断提升自己的技能，以便为钢结构的设计和施工提供更优质的服务。

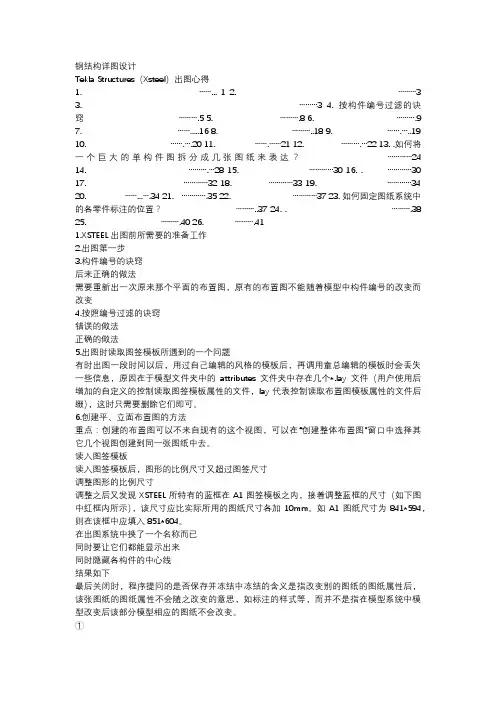

钢结构详图设计-Tekla Structures(Xsteel)出图心得
