轧辊知识汇总
轧辊基础知识
轧辊基础知识目录1. 内容概要 (2)1.1 轧辊的定义与作用 (2)1.2 轧辊在金属加工中的应用及重要性 (3)2. 轧辊的材料与制造 (4)2.1 常用轧辊材料及其特性 (5)2.2 轧辊制造工艺流程 (6)2.3 热处理对轧辊性能的影响 (8)3. 轧辊的结构与设计 (8)3.1 轧辊的结构组成 (10)3.2 轧辊的设计原则与要求 (11)3.3 轧辊磨损机制与寿命估算 (12)4. 轧辊的检验与质量控制 (13)4.1 轧辊的检验标准与方法 (16)4.2 质量控制的实施 (17)5. 不同类型轧辊的知识 (18)5.1 热轧辊与冷轧辊差异 (20)5.2 纵轧辊与横轧辊的特点 (21)5.3 特殊用途轧辊，如不锈钢轧辊、合金钢轧辊 (22)6. 现代轧辊技术的发展 (23)6.1 表面涂层技术 (24)6.2 控制系统与智能化 (26)6.3 轧辊的生产与维护技术的进步 (27)7. 实例分析 (28)7.1 典型轧辊案例 (30)7.2 轧辊在实际生产中的应用案例分析 (31)8. 结论与展望 (32)8.1 轧辊技术发展趋势 (33)8.2 未来技术创新及挑战 (34)1. 内容概要本文档旨在全面介绍轧辊的基础知识，包括其定义、分类、结构、材料、生产工艺以及在钢铁、铝材、铜材等金属加工行业中的重要作用和应用。
我们将深入探讨轧辊的基本原理，包括轧辊的工作机制、轧制过程中的应力分布以及轧辊在轧制过程中的磨损与保护。
还将介绍轧辊的质量控制标准、性能评估方法以及不同类型轧辊的特点和适用场景。
通过对轧辊基础知识的系统学习，读者将能够更好地理解轧辊在生产过程中的关键作用，为实际应用和进一步研究提供坚实的基础。
1.1 轧辊的定义与作用轧辊是一种非常重要的金属加工设备，在金属成形、裁剪、压制等过程中发挥着重要作用。
它通常用于金属板材或条材的轧制，轧辊通过相互之间的滚动或摩擦作用，对金属施加很大的压力，从而使其发生形变、厚度减小以及尺寸和表面光洁度的调整。
轧辊生产使用检测及表面强化基础知识

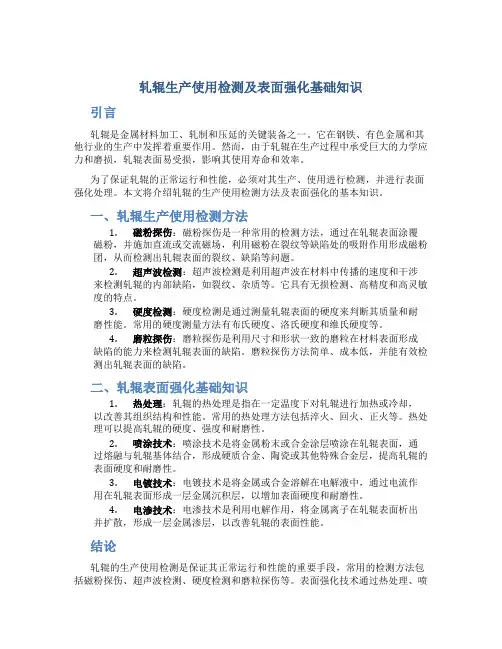

轧辊生产使用检测及表面强化基础知识引言轧辊是金属材料加工、轧制和压延的关键装备之一。
它在钢铁、有色金属和其他行业的生产中发挥着重要作用。
然而，由于轧辊在生产过程中承受巨大的力学应力和磨损，轧辊表面易受损，影响其使用寿命和效率。
为了保证轧辊的正常运行和性能，必须对其生产、使用进行检测，并进行表面强化处理。
本文将介绍轧辊的生产使用检测方法及表面强化的基本知识。
一、轧辊生产使用检测方法1.磁粉探伤：磁粉探伤是一种常用的检测方法，通过在轧辊表面涂覆磁粉，并施加直流或交流磁场，利用磁粉在裂纹等缺陷处的吸附作用形成磁粉团，从而检测出轧辊表面的裂纹、缺陷等问题。
2.超声波检测：超声波检测是利用超声波在材料中传播的速度和干涉来检测轧辊的内部缺陷，如裂纹、杂质等。
它具有无损检测、高精度和高灵敏度的特点。
3.硬度检测：硬度检测是通过测量轧辊表面的硬度来判断其质量和耐磨性能。
常用的硬度测量方法有布氏硬度、洛氏硬度和维氏硬度等。
4.磨粒探伤：磨粒探伤是利用尺寸和形状一致的磨粒在材料表面形成缺陷的能力来检测轧辊表面的缺陷。
磨粒探伤方法简单、成本低，并能有效检测出轧辊表面的缺陷。
二、轧辊表面强化基础知识1.热处理：轧辊的热处理是指在一定温度下对轧辊进行加热或冷却，以改善其组织结构和性能。
常用的热处理方法包括淬火、回火、正火等。
热处理可以提高轧辊的硬度、强度和耐磨性。
2.喷涂技术：喷涂技术是将金属粉末或合金涂层喷涂在轧辊表面，通过熔融与轧辊基体结合，形成硬质合金、陶瓷或其他特殊合金层，提高轧辊的表面硬度和耐磨性。
3.电镀技术：电镀技术是将金属或合金溶解在电解液中，通过电流作用在轧辊表面形成一层金属沉积层，以增加表面硬度和耐磨性。
4.电渗技术：电渗技术是利用电解作用，将金属离子在轧辊表面析出并扩散，形成一层金属渗层，以改善轧辊的表面性能。
结论轧辊的生产使用检测是保证其正常运行和性能的重要手段，常用的检测方法包括磁粉探伤、超声波检测、硬度检测和磨粒探伤等。
焊管轧辊生产基本理论知识概述
焊管轧辊生产基本理论知识概述一：轧制底线轧制底线也就是机组中心线与平辊喉径（最细处）靠合时，此线与工作台面的直线距离，也就是轧辊喉径与底板的距离。
轧制底线高在机组出厂时就已经确定的，比如50机组的轧制底线高为235MM，76机组的轧制底线高为265MM，89机组的轧制底线高为280MM。
厂家不同，此数据会有变化。
立辊的下辊环的上沿到底板的距离也是轧制底线高（立辊轴高低不可调的机组）。
二：起始底径与底径递增每台机组的起始（成型第一架如是W变型，底径在最粗与最细的中间）底径（平辊喉径）也是固定不变的，每架次递增0.6MM-0.8MM，递增的目的是为了让每架次比前一架次转速稍快，属于后面拉着前面走，对于管材成型有利。
三：保险垫的高度保险垫也就是放在下滑块与牌坊底梁中间的一个铸铁的垫子，受到比较大的冲击时此垫中间会被压入底部，使轴等不受损伤。
保险垫的高度也是固定的，每架次递减0.3MM-0.4MM（因轧辊每架次递增0.6MM-0.8MM，保险垫每架次递减0.3MM-0.4MM，所以轧制底线还是处在水平上）。
四：圆变方时定径轧制底线的变化在圆变方时，尤其是圆变矩形管时（平出），定径应调成中心线不变，底线则是逐渐升高。
此调整目的是使管材均匀变型，角部均等，减少对机组的冲击力。
例：50*100的矩形管（定径为五平五立，四五架次平辊孔型一样），挤压辊出来为直径94的圆，到定径第四架次时变型量为94-50=44MM（底线不变为水平时等于管材的上部压下44MM，壁厚较厚时对机组的冲击力非常大，而且下部的外R角会比上部的外R角圆），所以应采用中心线不变，即是将下平辊逐渐垫高（轧制底线逐渐升高），到定径第四架次时垫起22MM，将22MM四架平分垫起即可（此为概率算法，精确垫起的数据应为轧辊设计的变型量）。
轧辊知识
1-什么是轧辊，轧辊的种类有哪些？轧辊是使（轧材）金属产生塑性变形的工具，是决定轧机效率和轧材质量的重要消耗部件。
轧辊种类按成型方法可分为铸造轧辊和锻造轧辊；按工艺方法分为整体轧辊、冶金复合轧辊和组合轧辊。
整体轧辊分为整体铸造和整体锻造轧辊两种。
冶金复合铸造轧辊主要有半冲洗复合铸造、溢流（全冲洗法）复合铸造、离心复合铸造三种，此外还有连续浇铸包覆（CPC－Continuous PouringProcess for Cladding）、喷射沉积法、热等静压（HIP－Hot Isostatically Pressed）、电渣熔焊等特殊复合方法制造的复合轧辊种类。
组合轧辊主要是镶套组合轧辊。
2-什么是整体轧辊？整体轧辊是相对于复合轧辊而言的，整体轧辊的辊身外层与心部以及辊颈采用单一材质铸造或锻造而成，辊身外层和辊颈不同的组织、性能通过铸造或锻造工艺以及热处理工艺过程来控制和调整。
锻造轧辊和静态铸造的轧辊均属于整体轧辊。
3-轧辊按材质主要分为哪几种类别？轧辊按制造材料主要划分为铸钢系列轧辊、铸铁系列轧辊和锻造系列轧辊三大类别。
其中碳含量小于2．2％的铸造铁基材料称为铸钢系列；碳含量大于2．2％的铸造铁基材料称为铸铁系列；锻造铁基材料称为锻造系列。
4-什么是铸造轧辊，铸造轧辊主要有哪些种类？铸造轧辊是指将冶炼钢水或熔炼铁水直接浇注成型这一生产方式制造的轧辊种类。
铸造轧辊按材质又可分为铸钢轧辊和铸铁轧辊两类；按制造方法又可分为整体铸造轧辊和复合铸造轧辊两类。
关于锻钢轧辊的软点关于锻钢轧辊的软点锻钢轧辊的软点产生主要是看它在何时产生的，是在轧辊淬火中还是在轧辊轧制过程中。
1、在淬火过程中产生的软点轧辊淬火时产生软点，是淬火时轧辊表面某些区域长时间被稳定的油蒸汽膜或盐壳覆盖，使这些区域的冷却速度低于钢的临界冷却速度而发生的中温转变，析出屈氏体而造成的。
为了防止淬火软点一定要控制淬火油的特性温度，定期检验，更换老化的淬火油。
轧辊的相关知识
轧辊是轧钢厂轧钢机上的重要零件，利用一对或一组轧辊滚动时产生的压力来轧碾钢材。
它主要承受轧制时的动静载荷，磨损和温度变化的影响。
目录1基本信息2定义3轧辊分类4工作条件5工作原理6轧辊品种7相关信息8损坏原因9修复方法3.9.3 防止断裂方法1基本信息常用冷轧辊中工作辊的材料有9Cr,9Cr2,9Crv,8CrMoV等，冷轧辊要求表面淬火，硬度为HS45~105。
轧辊示意图热轧辊常用的材料有55Mn2,55Cr,60CrMnMo,60SiMnMo等，热轧辊使用在开坯，厚板，型钢等加工中。
它承受了强大的轧制力，剧烈的磨损和热疲劳影响，而且热轧辊在高温下工作，并且允许单位工作量内的直径磨损，所以不要求表面硬度，只要求具有较高的强度，韧性和耐热性。
热轧辊只采用整体正火或淬火，表面硬度要求HB190~270硬度。
轧辊硬度是一个间接的物理值，它的高低受到轧辊本身内部组织状态的影响，如轧辊材料的基体硬度，轧辊材料中碳化物的种类和数量，轧辊的残余应力等等；同时，由于轧辊硬度检测常用的肖氏和里氏硬度检测均为反弹式硬度检测，受检测仪器的状态，操作者的心理因素等其他因素的影响较大。
所以无论是轧辊的制造和使用部门，需要配备专人负责硬度的检测工作，注意硬度计的选型，与其他硬度的对比关系要稳定，同时要注意经常送检和校对硬度检测仪器和标准试块，有条件的企业可以推广利用标准轧辊来进行硬度计的校对工作。
[1]2定义轧辊是使（轧材）金属产生塑性变形的工具，是决定轧机效率和轧材质量的重要消耗部件。
轧辊是轧钢厂轧钢机上的重要零件，利用一对或一组轧辊滚动时产生的压力来轧碾钢材。
它主要承受轧制时的动静载荷，磨损和温度变化的影响。
[1]3轧辊分类轧辊种类很多，常用的轧辊品种有铸钢轧辊、铸铁轧辊和锻造轧辊三大类，在型材轧机上还有少量硬质合金轧辊。
成型方法铸造轧辊和锻造轧辊；铸造轧辊是指将冶炼钢水或熔炼铁水直接浇注成型这一生产方式制造的轧辊种类。
轧辊知识文档

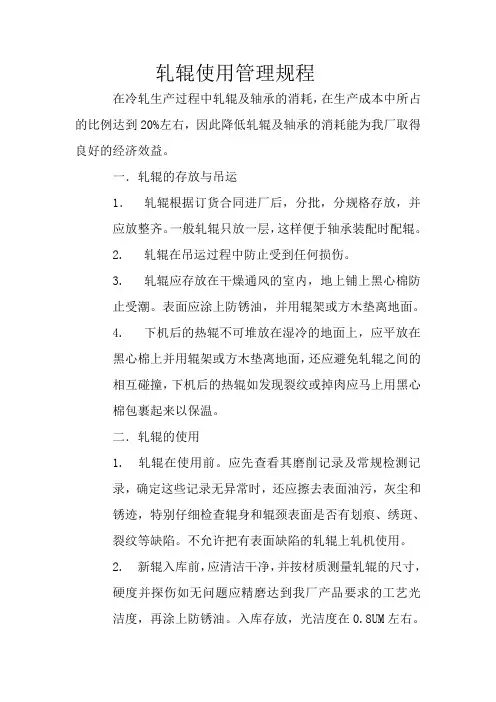

轧辊使用管理规程在冷轧生产过程中轧辊及轴承的消耗，在生产成本中所占的比例达到20%左右，因此降低轧辊及轴承的消耗能为我厂取得良好的经济效益。
一．轧辊的存放与吊运1．轧辊根据订货合同进厂后，分批，分规格存放，并应放整齐。
一般轧辊只放一层，这样便于轴承装配时配辊。
2. 轧辊在吊运过程中防止受到任何损伤。
3. 轧辊应存放在干燥通风的室内，地上铺上黑心棉防止受潮。
表面应涂上防锈油，并用辊架或方木垫离地面。
4. 下机后的热辊不可堆放在湿冷的地面上，应平放在黑心棉上并用辊架或方木垫离地面，还应避免轧辊之间的相互碰撞，下机后的热辊如发现裂纹或掉肉应马上用黑心棉包裹起来以保温。
二．轧辊的使用1. 轧辊在使用前。
应先查看其磨削记录及常规检测记录，确定这些记录无异常时，还应擦去表面油污，灰尘和锈迹，特别仔细检查辊身和辊颈表面是否有划痕、绣斑、裂纹等缺陷。
不允许把有表面缺陷的轧辊上轧机使用。
2. 新辊入库前，应清洁干净，并按材质测量轧辊的尺寸，硬度并探伤如无问题应精磨达到我厂产品要求的工艺光洁度，再涂上防锈油。
入库存放，光洁度在0.8UM左右。
3. 严格按照配对辊进行装配，工作辊直径差小于3MM，直径大的做下辊。
中间辊配对直径小于6MM，直径较大的做上辊。
支撑辊配对直径差小于20MM，直径大的做下辊。
如因其他原因找不到另一根配对辊时，将另一根闲置，待有配对辊时再进行装配。
4 轧辊为杜绝上下机间隔的时间过短产生疲劳破坏和温度较高磨削产生烧伤和裂纹，下机后不可立即进行磨削。
待辊子全部冷却后再进行磨削，要做到磨削上机周转有序。
工作辊，中间辊下机后24小时后才可磨削，支撑辊48小时候才可磨削。
5 工作辊上机工作一段时间一般规定为八个小时。
磨削时如果正常换辊，每次最小修磨量能保证把疲劳层消除，此层深度一般为0.15-0.20MM。
如非正常换辊（裂纹、掉肉等）磨去这些缺陷后再磨去0.1-0.15MM才可以。
6 中间辊上机时间一般规定为36小时更换一次。
轧辊生产使用检测及表面强化基础知识
轧辊生产使用检测及表面强化基础知识第一节轧辊基础知识1547．什么是轧辊，轧辊的种类有哪些?轧辊是使(轧材)金属产生塑性变形的工具，是决定轧机效率和轧材质量的重要消耗部件。
轧辊种类按成型方法可分为铸造轧辊和锻造轧辊；按工艺方法分为整体轧辊、冶金复合轧辊和组合轧辊。
整体轧辊分为整体铸造和整体锻造轧辊两种。
冶金复合铸造轧辊要紧有半冲洗复合铸造、溢流(全冲洗法)复合铸造、离心复合铸造三种，此外还有连续浇铸包覆(CPC—Continuous Pouring Process for Cladding)、喷射沉积法、热等静压(HIP—Hot Isostatically Pressed)、电渣熔焊等专门复合方法制造的复合轧辊种类。
组合轧辊要紧是镶套组合轧辊。
1548．轧辊按材质要紧分为哪几种类别?轧辊按制造材料要紧划分为铸钢系列轧辊、铸铁系列轧辊和锻造系列轧辊三大类别。
其中碳含量小于2．2％的铸造铁基材料称为铸钢系列；碳含量大于2．2％的铸造铁基材料称为铸铁系列；锻造铁基材料称为锻造系列。
1549．什么是整体轧辊?整体轧辊是相关于复合轧辊而言的，整体轧辊的辊身外层与心部以及辊颈采纳单一材质铸造或锻造而成，辊身外层和辊颈不同的组织、性能通过铸造或锻造工艺以及热处理工艺过程来操纵和调整。
锻造轧辊和静态铸造的轧辊均属于整体轧辊。
1550．什么是铸造轧辊，铸造轧辊要紧有哪些种类?铸造轧辊是指将冶炼钢水或熔炼铁水直截了当浇注成型这一生产方式制造的轧辊种类。
铸造轧辊按材质又可分为铸钢轧辊和铸铁轧辊两类；按制造方法又可分为整体铸造轧辊和复合铸造轧辊两类。
1551．什么是整体铸造轧辊?整体铸造轧辊是指轧辊辊身外层与心部以及辊颈采纳同一成分的金属液浇铸成型的轧辊，采纳此种方法生产的轧辊，辊身外层和辊颈不同的组织、性能，是通过操纵轧辊铸造过程中不同部位的冷却速度以及热处理工艺过程而取得的。
1552．哪些轧辊适合于整体铸造生产?初轧机、钢坯连轧机、大型型钢和轨梁轧机、热轧椽带钢轧机破鳞和轧边机、型钢万能轧机的轧边机，还有小型型钢、线棒材轧机的粗轧机架等轧机使用的轧辊，大多采纳整体铸造方法生产，这类轧辊使用层较厚，孔型较深。
轧辊加工知识点总结大全
轧辊加工知识点总结大全一、轧辊加工的类型轧辊加工主要包括粗加工、半精加工和精细加工三种类型。
粗加工主要是下料、锻造等加工方法；半精加工主要是切割、车削、镗削、齿轮加工等；精细加工包括磨削、抛光、表面喷涂等工艺。
二、轧辊的加工工艺1、轧辊的设计与制造轧辊的设计是轧辊加工的重要步骤。
轧辊设计应综合考虑材料的力学性能、用途、工艺要求和市场需求等因素，采用CAD/CAM技术进行优化设计。
制造工艺包括轧辊坯料的选择、热加工、热处理、表面处理和精密加工等工序。
2、轧辊的热处理轧辊热处理主要包括回火、正火、淬火等工艺，以提高轧辊的硬度、强度、耐磨性和韧性，使其适应于复杂的工作条件。
3、轧辊的表面处理轧辊的表面处理可以采用喷砂、喷丸、抛丸等工艺，以提高其表面粗糙度、清洁度和表面强度，以及提高表面的耐磨性、耐腐蚀性和附着力。
4、轧辊的精密加工轧辊的精密加工主要包括数控车削、数控磨削、数控铣削等工艺，以提高轧辊的几何尺寸精度、表面质量和精度，以及提高轧辊的装配精度和工作寿命。
5、轧辊的检测与调试轧辊的检测主要包括外观检查、几何尺寸检查、性能测试等工序，以保证轧辊的质量合格。
轧辊的调试包括装配调试和使用调试，以保证轧辊的正常工作和生产。
三、轧辊的加工质量控制轧辊的加工质量控制是轧辊工艺的重要组成部分，其质量控制主要包括轧辊的几何尺寸和表面质量、力学性能和工作寿命等方面。
1、轧辊的几何尺寸和表面质量轧辊的几何尺寸和表面质量主要包括轧辊的直径、长度、倒角、圆角、表面粗糙度、平整度等方面。
2、轧辊的力学性能轧辊的力学性能主要包括轧辊的硬度、强度、韧性、疲劳性能等方面。
3、轧辊的工作寿命轧辊的工作寿命主要包括轧辊的耐磨性、耐久性、抗疲劳性、抗腐蚀性等方面。
以上是轧辊加工的知识点总结，轧辊作为加工制造行业的重要零部件，其加工工艺和质量控制对整个工业生产具有重要意义。
希望能对相关从业人员有所帮助。
加工轧辊知识点总结
加工轧辊知识点总结一、轧辊的类型和结构1. 常用轧辊类型轧辊是用于金属带材轧制的工具，按照用途和结构特点可分为几种不同类型：（1）背推轧机轧辊；（2）磨床用的磨辊；（3）异形轧辊；（4）剪切刀轧辊；（5）宽带轧机轧辊；（6）铁路车轮轧辊等。
2. 轧辊的结构轧辊由轧辊筒体、轧辊颈部和轧辊芯轴组成。
轧辊筒体是用于加工金属的主要部分，其承受材料的压力和摩擦力。
轧辊颈部连接轧辊芯轴和轧辊筒体，起到支撑和传递轧制力的作用。
轧辊芯轴是轧辊的主要部分，通过芯轴上的轴承支持整个轧辊。
二、轧辊的材料1. 常用轧辊材料轧辊的材料对于轧辊的生产和使用过程具有重要的影响。
常用的轧辊材料包括：铸铁、铸钢、锻钢、合金钢、硬质合金等。
而且，钢轧辊是通常使用的，因为它有足够的强度和耐磨性，同时，它可能被镀铬。
2. 轧辊的表面涂层为了提高轧辊的耐磨性和使用寿命，通常会在轧辊表面进行涂层处理。
常用的表面涂层包括硬质合金涂层、金刚石涂层以及陶瓷涂层等。
这些涂层可以有效地提高轧辊的表面硬度和耐磨性。
三、轧辊的加工工艺1. 轧辊的热处理工艺对于高强度、高耐磨性和高变形能力的轧辊，需要采用适当的热处理工艺。
常用的热处理工艺包括淬火、回火、等温淬火和多组织热处理等。
通过这些工艺，轧辊的组织结构和性能可以得到有效的提升。
2. 轧辊的精密加工在轧辊的生产过程中，需要进行精密的加工工艺，以保证轧辊的精度和表面质量。
常用的精密加工工艺包括车削、磨削、磨镗、磨齿、抛光等。
通过这些工艺，可以实现轧辊的高精度和高表面质量。
3. 轧辊的表面处理为了提高轧辊的耐磨性和使用寿命，通常需要对轧辊表面进行表面处理。
常用的表面处理工艺包括镀铬、喷涂硬质合金、喷涂金刚石等。
通过这些处理工艺，可以有效地提高轧辊的表面硬度和耐磨性。
四、轧辊的应用与发展趋势1. 传统轧辊的应用传统轧辊主要用于金属带材轧制和加工，如钢铁、有色金属、合金等的轧制生产线。
在这些应用领域中，轧辊的性能和使用寿命对于生产效率和产品质量有着重要的影响。
轧辊基本知识
轧辊轧制时有关工艺问题轧辊是轧钢厂轧机的最主要生产工具，直接对轧件进行轧制加工，完成轧制过程的基本工序——金属的塑性变形。
它不仅与产品质量，产量，经济效益等都有直接的关系，是生产过程中非常重要的一个因素。
轧辊的好坏将直接影响产品的机械性能，尺寸精度，板型以及表面质量。
其次轧辊好坏也将直接影响生产的产量，如轧辊换辊次数的增加将使生产产量直接下降。
在板带热轧中一般一个换辊周期可轧2000－2500吨的轧制产量，如采用ORG在线磨辊技术产量可扩大到3500吨以上，同样如采用高速钢轧辊产量还能上升，相反如采用低质量轧辊，换辊次数就明显增加，产量就下降。
由于轧辊本身是一个生产消耗件，辊耗大小就直接影响工序成本，经济效益就会明显变化。
因此，希望轧辊制造厂能不断开发出新的高效的轧辊产品，和不断提高轧辊质量水平，同时钢铁生产厂又能不断加强轧辊管理，那对钢铁企业和轧辊企业均能产生很好的经济效益。
一，轧辊基本知识1，轧辊定义和分类轧辊是直接对轧件进行轧制加工，完成轧制过程的金属的塑性变形的主要部件。
按轧钢机类型可分为钢板轧辊和型钢轧辊,如图1所示。
钢板轧辊的辊身一般呈圆柱形，如图1a所示,主要参数为辊身长度，也是轧机的标称，如1580轧机，1700轧机，2050轧机等。
有时热轧轧辊的辊身呈微凹，当受热膨胀时，可保持轧辊较好的板型。
而冷轧轧辊的辊身呈微凸，当它受力弯曲时，也可保持轧辊较好的板型。
型钢轧机的轧辊辊身上有轧槽，根据工艺要求配置相应的孔型，粗轧机有较多的轧槽，精轧机则较少，如图1b所示，型钢轧机主要参数为轧辊的直径，也是轧辊的名义直径或轧机的标称，如1300初轧机，650型钢轧机等，如在一条生产线上有若干个工作机座，则以最后一架的轧辊名义直径作为轧钢机的标称。
由于初轧机，型钢轧机是有槽的，而且轧辊在使用过程中由粗变细是变化的。
故该类轧机的轧辊名义直径是以齿轮座的中心距作为轧辊名义直径，初轧机以轧辊辊环外径定为轧辊的名义直径。
轧辊教材
1 轧辊1.1 轧辊基础知识轧辊是轧机的重要部件。
按照轧机类型可分为板带轧机、型钢轧机和钢管轧机三大类。
板带轧机轧辊的辊身呈圆柱形，热轧板带轧辊的辊身微凹，当受热膨胀时，可保持较好的板型；冷轧板带轧辊的辊身呈微凸，当它受力弯曲时可保证良好板型；型钢轧机轧辊的辊身上有轧槽，根据型钢轧制工艺要求，安排孔型。
钢管轧制中采用斜轧原理轧制的轧辊有圆锥形、腰鼓形或盘形。
轧辊按辊面硬度可分为：(1) 软辊：肖氏硬度约为30～40HS，用于开坯机、大型型钢轧机的粗轧机等。
(2) 半硬辊：肖氏硬度约为40～60HS，用于大型、中型、小型型钢轧机和钢板轧机的粗轧机。
(3) 硬面辊：肖氏硬度约为60～85HS，用于薄板、中板、中型型钢和小型型钢轧机的精轧机及四辊轧机的支撑辊。
(4) 特硬辊：肖氏硬度约为85～100HS，用于冷轧机。
轧辊由辊身、辊颈和轴头三部分组成。
辊颈安装在轴承中，并通过承座和压下装置把轧制力传给机架。
轴头和连接轴相连接，传递轧制扭矩。
轴头有三种主要形式：梅花轴头、万向轴头、带键槽的或圆柱形轴头。
1.2 轧辊应符合的技术要求不论热轧或冷轧，轧辊都是实现轧制过程中金属变形的直接工具，因此，对轧辊质量要求严格。
其主要质量要求有强度、硬度、耐热性及耐用性。
轧制强度是最基本的指标，在满足强度要求的同时，还必须有一定的耐冲击韧性。
要使轧辊具有足够的强度，主要从选择轧辊材质及确定合理的轧辊结构与尺寸上全面考虑。
轧辊强度足够与否，可根据轧辊强度计算确定。
硬度通常是指轧辊工作表面的硬度，也是轧辊的主要质量指标。
它决定轧辊的耐磨性，在一定程度上决定轧辊的使用寿命。
轧辊的硬度可通过材料选用及对轧辊表面进行某种热处理来满足要求。
另外，对于热轧辊来说，它还应具有一定的耐热性，以保证轧制产品的精度，同时也决定轧辊的使用寿命。
1.3 常用轧辊的材质选择1.3.1 工作辊材质的选择粗轧前段工作辊（R1）：粗轧前段工作辊必须具有强韧性、耐磨性及抗热裂性。
轧辊基本知识
轧辊知识简介轧辊, 简介, 知识一、铸铁系轧辊铸铁系轧辊的含碳量在2.5%—3.5%左右，按主要材质可分为普通铸铁轧辊、高镍铬无限冷硬复合铸铁轧辊、高铬复合铸铁轧辊和合金球墨铸铁轧辊四大类。
铸铁轧辊中常见的组织可分为基体、渗碳体、石墨三大类，基体组织主要氏体、铁素体、珠光体、贝氏体和马氏体，石墨在铸铁中的形态一般有片状和球状两种.1、普通铸铁轧辊普通铸铁轧辊可分为冷硬铸铁轧辊，中、低合金无限冷硬铸铁轧辊，中低合金球墨铸铁轧辊，冷硬铸铁是利用铁水自身过冷度和模具表面激冷的办法获得的一种铸铁其辊身表面激冷而生成白口层，硬度高、耐磨性好。
冷硬铸铁轧辊按制造工艺和芯部材质可分为非球铁、球墨复合、和球芯三大类。
无限冷硬铸铁轧辊是介于冷硬铸铁和灰口铸铁之间的一种材质，其辊身工作层基体组织中存在着石墨，并且辊身工作层与芯部没有明显的分界线。
普通铸铁轧辊主要用于叠轧薄板轧机、三辊劳特式中板轧机、线材轧机、棒材轧机及型钢轧机用辊。
2、高镍铬无限冷硬铸复合铁轧辊无限冷硬铸铁是界于冷硬铸铁和灰口铸铁之间的一种材质，无限冷硬铸铁轧辊辊身工作层集基体组织中存在着均匀分布的石墨，石墨的含量从辊身表面往里随深度的增加而提高，硬度随之降低，因此，辊身工作层与芯部没有明显的分界线，也称无界冷硬铸铁轧辊无限冷硬铸铁轧辊材质中含有较高的铬、镍、钼合金元素时为高镍铬无限冷硬铸铁轧辊，采用全冲洗（溢流法）或离心复合浇注工艺生产。
高镍铬无限冷硬铸铁轧辊辊身工作层基体组织中存在较大数量的碳化物，因此有较高的耐磨性，基体组织中石墨的存在，使其具有良好的抗热烈性，被广泛应用做宽、中、厚板轧机和带钢轧机精轧用辊。
3、高铬复合铸铁轧辊高铬复合铸铁轧辊是以含铬12-22%的高铬白口耐磨铸铁为轧辊辊身外层材质，一般以球墨铸铁为轧辊芯部和辊颈材质，采用离心复合浇注工艺而生产的高合金复合铸铁轧。
由于基体中存在板条状的Cr7C3型共晶碳化物、菊花状的Mo2C型共晶碳化物和颗粒状的Cr23C6型二次碳化物，高铬铸铁轧辊具有优异的抗耐磨性能，被广泛应用做热轧带钢连轧机粗轧和精轧前段工作辊、宽中厚板轧机粗轧和精轧工作辊及小型型钢和板材轧机精轧4、合金球墨铸铁轧辊合金球墨铸铁轧辊由于石墨从辊身到芯部呈球状均匀分布，所以抗拉强度大，可经受重载荷，耐磨损性很好。
关于轧辊的知识(doc 16页)
关于轧辊定制轧辊的管理办法。
明确轧辊验收使用及报废标准。
对轧辊的采购验收、装配、使用与更换、车削与修复及轧辊的报废实行全过程管理，对轧辊建立档案，详细记载探伤车削修复情况及每次上机轧制量等情况。
改善轧辊的冷却效果。
影响工作棍磨损的因素1轧件方面。
轧件的温度、材质、宽度、厚度、及表面状况2轧辊方面。
轧辊的材质原、始棍型、硬度、表面粗糙度及直径等3轧制工艺。
轧制压力、轧制速度、轧制长度、润滑情况、冷却条件及轧制计划安排等工作棍磨损形式磨粒磨损，工作棍与轧件和工作棍与中间棍之间的研磨。
疲劳磨损，工作棍受周期性载荷的作用表层出现机械疲劳，同时周期性受轧件加热和乳化液冷却导致表层热力学疲劳。
粘着磨损，当轧制较硬的材料时高温轧件与棍面在压力下紧密接触会产生粘着磨损。
剥落是一种疲劳破坏，能破坏轧辊的坚硬层导致轧辊报废。
局部磨粒磨损，疲劳裂纹，残余应力等导致的应力分布不均匀可以加速轧辊的剥落。
可行措施做好轧辊预热，缩短换棍周期，提前购棍。
关于轧辊定制轧辊的管理办法。
明确轧辊验收使用及报废标准。
对轧辊的采购验收、装配、使用与更换、车削与修复及轧辊的报废实行全过程管理，对轧辊建立档案，详细记载探伤车削修复情况及每次上机轧制量等情况。
改善轧辊的冷却效果。
影响工作棍磨损的因素1轧件方面。
轧件的温度、材质、宽度、厚度、及表面状况2轧辊方面。
轧辊的材质原、始棍型、硬度、表面粗糙度及直径等3轧制工艺。
轧制压力、轧制速度、轧制长度、润滑情况、冷却条件及轧制计划安排等工作棍磨损形式磨粒磨损，工作棍与轧件和工作棍与中间棍之间的研磨。
疲劳磨损，工作棍受周期性载荷的作用表层出现机械疲劳，同时周期性受轧件加热和乳化液冷却导致表层热力学疲劳。
粘着磨损，当轧制较硬的材料时高温轧件与棍面在压力下紧密接触会产生粘着磨损。
剥落是一种疲劳破坏，能破坏轧辊的坚硬层导致轧辊报废。
局部磨粒磨损，疲劳裂纹，残余应力等导致的应力分布不均匀可以加速轧辊的剥落。
加工轧辊知识点
加工轧辊知识点轧辊是金属加工过程中使用最为广泛的一种工具，主要用于金属板材的平整、形状调整和表面处理。
在金属加工行业中，轧辊的使用频率非常高。
本文将介绍一些关于加工轧辊的知识点，以帮助读者更好地了解和应用轧辊。
1.轧辊的材质和制造工艺轧辊通常由高强度合金钢或特殊合金制成，以保证其在高压下的强度和耐磨性。
轧辊的制造工艺包括锻造、铸造和焊接等，不同的工艺可以满足不同的使用要求。
通常情况下，大型轧辊采用铸造工艺，小型轧辊采用锻造或焊接工艺。
2.轧辊的结构和形状轧辊一般由辊身、轴承座、轴承、密封装置和轴承座盖等组成。
辊身是轧辊的主要工作部件，其形状根据不同的加工需求而设计。
常见的轧辊形状有平面轧辊、凸轧辊和凹轧辊等。
不同形状的轧辊可用于不同的加工任务，如平整、压制和模具等。
3.轧辊的使用和维护在使用轧辊时，需要注意以下几点：•在使用前，先检查轧辊的表面是否有明显的损伤或磨损，如有必要，及时更换轧辊。
•在使用过程中，要定期检查轧辊的温度和润滑情况，确保其正常运转。
•使用轧辊时要注意安全，避免人员误入轧辊区域。
•使用完毕后，要对轧辊进行清洁，并储存于干燥的环境中，以防止生锈和损坏。
4.轧辊的加工应用轧辊广泛应用于金属加工行业，包括钢铁冶金、有色金属加工和塑料加工等领域。
在钢铁冶金行业中，轧辊常用于钢板的压制和形状调整，以满足不同行业的需求。
在有色金属加工中，轧辊可用于铝板的平整和拉伸等工序。
在塑料加工行业中，轧辊可用于塑料板的挤出和压制，以制成各种塑料制品。
5.轧辊的发展趋势随着工业技术的不断进步，轧辊的制造工艺和材质也在不断改进和创新。
一方面，轧辊的制造工艺将越来越注重环保和能源节约，以减少对环境的污染。
另一方面，轧辊的材质将更加多样化和高强度，以适应高强度材料的加工需求。
总结：轧辊作为金属加工行业中不可或缺的工具，其知识点涉及材质、制造工艺、结构形状、使用维护和加工应用等方面。
了解这些知识点对于提高轧辊的使用效果、延长使用寿命和确保工作安全至关重要。
轧辊基础知识
轧辊与轧辊轴承知识讲座1、什么是轧辊，轧辊的种类有哪些？轧辊是使（轧材）金属产生塑性变形的工具，是决定轧机效率和轧材质量的重要消耗部件。
轧辊种类按成型方法可分为铸造轧辊和锻造轧辊；按工艺方法分为整体轧辊、冶金复合轧辊和组合轧辊。
整体轧辊分为整体铸造和整体锻造轧辊两种。
冶金复合铸造轧辊主要有半冲洗复合铸造、溢流（全冲洗法）复合铸造、离心复合铸造三种，此外还有连续浇铸包覆（CPC－Continuous PouringProcess for Cladding）、喷射沉积法、热静压（HIP－Hot Isostatically Pressed）、电渣熔焊等特殊复合方法制造的复合轧辊种类。
组合轧辊主要是镶套组合轧辊。
2、什么是整体轧辊？整体轧辊是相对于复合轧辊而言的，整体轧辊的辊身外层与心部以及辊颈采用单一材质铸造或锻造而成，辊身外层和辊颈不同的组织、性能通过铸造或锻造工艺以及热处理工艺过程来控制和调整。
锻造轧辊和静态铸造的轧辊均属于整体轧辊。
3、轧辊按材质主要分为哪几种类别？轧辊按制造材料主要划分为铸钢系列轧辊、铸铁系列轧辊和锻造系列轧辊三大类别。
4、什么是铸造轧辊，铸造轧辊主要有哪些种类？铸造轧辊是指将冶炼钢水或熔炼铁水直接浇注成型这一生产方式制造的轧辊种类。
铸造轧辊按材质又可分为铸钢轧辊和铸铁轧辊两类；按制造方法又可分为整体铸造轧辊和复合铸造轧辊两类。
5、哪些轧辊适合于整体铸造生产？初轧机、钢坯连轧机、大型型钢和轨梁轧机、热轧板带钢轧机破鳞和轧边机、型钢万能轧机的轧边机，还有小型型钢、线棒材轧机的粗轧机架等轧机使用的轧辊，大多采用整体铸造方法生产，这类轧辊使用层较厚，孔型较深。
另外，热轧板带轧机的二辊粗轧辊也适合于整体铸造生产。
整体铸造轧辊的工艺方法相对简单，制造成本低。
6、什么是复合铸造轧辊？复合铸造轧辊指轧辊辊身外层与心部以及辊颈采用两种或两种以上材质复合铸造而成，辊身外层和辊颈分别通过不同材质的成分设计和热处理工艺获得要求的组织和性能。
轧辊基本知识
轧辊轧制时有关工艺问题轧辊是轧钢厂轧机的最主要生产工具，直接对轧件进行轧制加工，完成轧制过程的基本工序——金属的塑性变形。
它不仅与产品质量，产量，经济效益等都有直接的关系，是生产过程中非常重要的一个因素。
轧辊的好坏将直接影响产品的机械性能，尺寸精度，板型以及表面质量。
其次轧辊好坏也将直接影响生产的产量，如轧辊换辊次数的增加将使生产产量直接下降。
在板带热轧中一般一个换辊周期可轧2000－2500吨的轧制产量，如采用ORG在线磨辊技术产量可扩大到3500吨以上，同样如采用高速钢轧辊产量还能上升，相反如采用低质量轧辊，换辊次数就明显增加，产量就下降。
由于轧辊本身是一个生产消耗件，辊耗大小就直接影响工序成本，经济效益就会明显变化。
因此，希望轧辊制造厂能不断开发出新的高效的轧辊产品，和不断提高轧辊质量水平，同时钢铁生产厂又能不断加强轧辊管理，那对钢铁企业和轧辊企业均能产生很好的经济效益。
一，轧辊基本知识1，轧辊定义和分类轧辊是直接对轧件进行轧制加工，完成轧制过程的金属的塑性变形的主要部件。
按轧钢机类型可分为钢板轧辊和型钢轧辊,如图1所示。
钢板轧辊的辊身一般呈圆柱形，如图1a所示,主要参数为辊身长度，也是轧机的标称，如1580轧机，1700轧机，2050轧机等。
有时热轧轧辊的辊身呈微凹，当受热膨胀时，可保持轧辊较好的板型。
而冷轧轧辊的辊身呈微凸，当它受力弯曲时，也可保持轧辊较好的板型。
型钢轧机的轧辊辊身上有轧槽，根据工艺要求配置相应的孔型，粗轧机有较多的轧槽，精轧机则较少，如图1b所示，型钢轧机主要参数为轧辊的直径，也是轧辊的名义直径或轧机的标称，如1300初轧机，650型钢轧机等，如在一条生产线上有若干个工作机座，则以最后一架的轧辊名义直径作为轧钢机的标称。
由于初轧机，型钢轧机是有槽的，而且轧辊在使用过程中由粗变细是变化的。
故该类轧机的轧辊名义直径是以齿轮座的中心距作为轧辊名义直径，初轧机以轧辊辊环外径定为轧辊的名义直径。
轧辊入门知识
轧辊入门知识问：什么是轧辊？轧辊是轧钢厂轧钢机上的重要零件，利用一对或一组轧辊滚动时产生的压力来轧碾钢材。
它主要承受轧制时的动静载荷，磨损和温度变化的影响。
轧辊分热轧辊和冷轧辊两种。
常用冷轧辊中工作辊的材料有Cr3,Cr4,Cr5,9Cr,9Cr2,9Crv,8CrMoV等，冷轧辊要求表面淬火，硬度为HS45~105。
热轧辊常用的材料有55Mn2,55Cr,60Cr MnMo,60SiMnMo等，热轧辊使用在开坯，厚板，型钢等加工中。
它承受了强大的轧制力，剧烈的磨损和热疲劳影响，而且热轧辊在高温下工作，并且允许单位工作量内的直径磨损，所以不要求表面硬度，只要求具有较高的强度，韧性和耐热性。
热轧辊只采用整体正火或淬火，表面硬度要求HB190~270。
轧辊是冷弯型钢生产的主要部件工位，其质量好坏直接关系到产品的质量、产量和成本，优良的轧辊应具备以下特点：1、板型设计的合理适用以保证钢带顺利成型；2、高精度的加工尺寸以保证型材的要求；3、轧辊基体的高强度、优异的耐磨性及抗咬合性能，以确保其寿命。
目前国内制造轧辊的材料和热处理方式大致可分为三类：1、GCr15等高碳低鉻轴承钢，常规淬火处理；2、Cr12高碳高鉻冷作模具钢，常规淬火处理；3、Cr12Mo1V1，优质冷作模具钢，常规淬火加表面氮化处理。
第一类因受材料淬透性的限制，常规淬火后轧辊的耐磨性达不到要求，且修复数次后，硬度阶梯性递减量大，寿命过低；第二类Cr12具有高淬透性，高耐磨性和热处理变形小等特点，因而广泛用来制作承载荷大，批量大的轧辊；第三类Cr12Mo1V1（或SKD11、D2）经常规热处理，氮化后，各项机械性能均优于Cr12钢种，且适用高精度冷弯异型材、不锈钢型材的生产。
在分析了上述情况、轧辊受力和损坏机理的前提下，采用Cr12、Cr12MoV表面合金化处理工艺制造轧辊。
应用基体等温淬火工艺，在保证基体（HRC60～62°）的同时，轧辊表面形成致密、均匀而又光滑的碳化物层，硬度值在HV2000～3500范围内。
轧辊技术总结_锅炉技术总结范文
轧辊技术总结_锅炉技术总结范文随着钢铁工业的不断发展，轧钢工艺作为钢铁生产的重要环节，对钢铁产品的成形起到了至关重要的作用。
轧钢过程需要依靠高效的轧辊技术来确保轧制品质和生产效率。
本文总结了轧辊技术的相关知识和发展历程，以期对轧钢工艺的进一步发展和优化提供参考。
一、轧辊技术的概述轧辊是轧钢工艺中最核心的部件之一，是用来将钢坯变形为不同形状的工具，具有直接影响轧制品质和生产效率的重要作用。
早期的轧辊主要采用铸造工艺制造而成，因硬度低、易损耗、精度不高等缺点，制约了轧钢工艺的发展。
随着科学技术的不断进步，出现了一系列新的轧辊制造技术和材料，并逐渐应用于现代钢铁工业中。
二、轧辊制造技术1. 铸造技术铸造是最早、也是最常用的一种轧辊制造技术，其优点是成本低、制造周期短、适用于大批量生产等。
但铸造具有一定的局限性，铸造轧辊的硬度和强度都较低，热膨胀系数高，易疲劳和断裂。
因此，铸造轧辊在高速轧制中应用较少。
2. 热处理技术热处理是一种针对金属材料进行高温热处理的方法，常用于钢铁材料的制造中。
在轧辊制造中，可以采用正火、淬火、回火等不同热处理方式，能够提高轧辊硬度和强度，改善轧辊的性能。
锻造是一种通过压制或冲击金属材料使其受到塑性变形，并在保持形变状态下迅速冷却，进而改变其结构和性能的制造方法。
锻造工艺具有优异的机械性能、高耐磨性、尺寸精度高等特点，因此在轧辊制造中应用广泛。
4. 复合材料技术复合材料是一种通过将两种或两种以上的材料在微观上组合而成的一种新型材料。
在轧辊制造中，可以通过在轧辊表面覆盖陶瓷、高分子等材料，进一步提高轧辊的耐磨性和防腐性。
三、轧辊材料的发展趋势轧辊制造材料的发展趋势是向高性能、高强度、高耐磨性和高温抗变形等多个方面发展。
复合材料、高强度铸钢和高强度合金钢是轧辊材料的主要发展方向，其中高强度铸钢和高强度合金钢因其具有优异的机械性能和耐磨性，将成为未来的发展重点。
四、结语总的来说，轧辊技术对于钢铁工业的发展具有至关重要的作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
轧辊知识汇总为什么在生产中要测量轧辊的同轴度？答：轧钢时轧辊的辊身工作圆轴心如果与支承圆（轧辊轴颈）轴心不同轴，将导致轧机运转不稳定。
如轧制板带，轧制时就会产生厚薄不匀、波浪弯曲、凸凹边缘，不仅严重影响产品质量，还会减少轧机、轴承等机件的寿命。
对加工后的轧辊，其工作圆轴心与轴承支承圆轴心是否能满足同轴度的要求，则必须通过测量来实现。
测量轧辊的同轴度常用测量方法有哪些？答：目前常用测量方法有两种：（1）、将被测轧辊支撑在加工机床上测量。
若是使用带有的测量系统的高精度磨床测量轧辊同轴度，其测量精度较高，但由于这种磨床价格昂贵，目前国内只有一少部分生产厂家具备这种条件。
现在大部分生产厂家的磨床不带测量系统，在这种磨床上测量轧辊同轴度，就需在机床溜板上安置量表，用量表在被测轧辊的多个截面的不同方向上按测量跳动的方法来测量，读出各截面的最大值与最小值之差，取其中的最大差值数据视同轧辊的同轴度误差。
用这种方法测量，机床的自身跳动误差带入测量结果，其测量精度不高，且测量时必须在机床上进行，麻烦又浪费资源。
（2）、用便携式的专用轧辊同轴度测量仪测量。
由河南省商丘市计量测控研究所生产的"ZTC系列轧辊同轴度测量仪"就是一种专门用于测量轧辊同轴度的便携式测量仪器，仪器的结构形式与测量原理（见下图）。
由于该仪器结构简单、操作方便、测量精度高、且不受现场有无机床的限制，现在已经有数十家板带生产厂（如本钢、唐钢、天钢、攀钢等）采用该方法测量轧辊的同轴度。
ZTC系列轧辊同轴度测量仪是如何使用的？答：使用该仪器测量轧辊同轴度有两种测量方式：（1）、静态测量：手持仪器绕静态的轧辊测量。
（2）、动态测量：在机床上轧辊慢速转动时，手持仪器测量。
其操作方法是：（1）、将仪器放在被测轧辊正上方的适当位置，使测架体上的测量定位面与被测轧辊的辊身（或轧辊轴承安装位）接触。
（2）、旋松两横梁紧定螺，左、右移动横梁至适当位置，将两横梁紧定螺旋紧。
（3）、旋松左、右两测量杆紧定螺，调左、右两测量杆向下，使两测量杆测头一个与被测轧辊的辊身接触并受到一定的压缩（在百分表量程的中部位置），另一个与被测轧辊的轴承安装位置接触并受一定压缩（也调整到百分表量程的中部位置）推拉仪器绕轧辊小幅来回转动，使仪器定位板的定位面确实都与轧辊辊面接触，转动两百分表的表盘，使表盘"0"位刻线都与量表指针对正。
（4）、仪器绕轧辊相对回转一圈（静态或动态)，两量表读数（通常其中一表的读数还为"0"）的最大差值即为轧辊的同轴度误差。
（5）、为防止轧辊轴向尺寸变化影响测量结果，测量时可将仪器轴向定位（设计有轴向定位装置）。
为什么要测量板带钢轧辊的辊型答：在板带钢生产过程中，保证和提高板带钢的质量是企业在日益激烈的市场竞争中立于不败之地、维持生存、保持发展的重要条件。
要生产出"尺寸精确板形好、表面光洁性能高"的板带钢产品。
轧辊的辊型设计、控制与检测就至关重要。
随着轧制技术的不断成熟与完善，在特定的工艺条件下，轧制某种材质的材料，轧辊应该具备什么样的辊型，才能保证轧制时辊缝均匀一致并生产出高质量的板带材，也日趋成为定数。
目前设计的板带钢的辊型是在保证辊身每一横截面圆度好的前提下，沿辊身长度方向上的凸度、凹度、波度（如S型）、锥度等几何参数。
经磨削后的轧辊，或轧制一定数量的板带材后的轧辊，还能否满足这些设计参数要求，就必须通过测量来检验。
测量板带钢轧辊的辊型常用测量器具有那些?答：（1）、千分尺（2）、鞍式辊型测量仪（3）、轧辊多参数测量仪（4）、高精度智能辊型测量（5）、带有测量系统的高精度磨床测量板带钢轧辊辊型的现状如何?答：自五十年代起，板带钢轧辊辊型参数一直采用千分尺和马鞍仪测量。
千分尺只能测量直径，主要有弓形架、固定测量砧和测微螺旋读数装置组成。
马鞍仪只能测量轧辊辊身的轴向形状，主要有鞍式滑车、V型尺架、调整滑座等组成。
由于这两种测量器具都是采用调整对径测量，都存在结构大、精度低、测量范围小、测量参数单一，要求操作者素质高和不能动态测量的不足，很难适应现阶段对轧辊辊型测量的要求。
近年来已有不少板带钢生产厂家使用了安装有辊型测量系统的轧辊数控磨床，这种设备加工和测量精度都很高（可达μm级，甚至更高），自身配置有计算机，具有测量过程半自动化、数据处理、显示辊形曲线、显示辊径尺寸、数据存储及打印等功能。
但由于这种设备价格昂贵，进口一台高精度轧辊数控磨床需上千万元人民币，制约了实力不太雄厚的中小企业的购置使用。
几年前，由武钢热轧厂提出研究课题, 军械工程学院、商丘市计量测控研究所经过多年的努力，共同研制开发了"ZDC系列轧辊多参数测量仪"，它是一种能准确迅速测量板带钢轧辊（不适用于CVC轧辊）多种参数的新型仪器。
该仪器为国家专利技术，已通过中国计量科学研究院"定型鉴定"和国家技术监督局"型式批准"并颁发了生产许可证。
目前，也已有上百家板带钢的生产企业测量轧辊辊型使用了该仪器。
经冷轧、热轧宽带厂（武钢、本钢、攀钢、鞍钢、太钢、天津薄板等）、窄带厂（承钢、凌钢、杭钢、天钢、成钢、唐钢等）、中厚板厂（舞钢、邯钢、济钢、南钢、上钢、太钢、重钢）等上百家钢厂使用，大家一致反映，该系列测量仪构思新颖、设计巧妙、原理简单、体小质轻，具有较好经济性。
测量快准、实用方便，达到和超过同类任何仪器水平。
使用它不仅可减轻劳动强度，提高了工作效率，而且更有利于保证辊型质量。
是减少配辊事故，提高轧板质量的好助手，是测量轧辊的强有力工具。
最近(2003年),河南省商丘市计量测控研究所与本钢热连轧厂联合研制开发了便携式高精度智能辊形测量仪,该仪器是一种测量板带钢生产中的柱体轧辊辊形（如S型、凸度、凹度、锥度等）的高精度智能测量仪器（适用于CVC轧辊）,已获得国家专利。
该仪器由于采用特殊的结构形式，使其具有结构简单、体小质轻、操作方便、测量精度高；配有接口，便于和各种计算机相连，实现测量的智能化；且具有较好的经济性的特点。
2004年，本钢热连轧厂在具备了便携式高精度智能辊形测量仪的基础上，又提出了板带钢生产厂家共同关心而又一直没有解决的问题：轧辊自身温度（有时存在热凸度）对轧辊辊型测量的影响有多大？针对该问题河南省商丘市计量测控研究所，已研制出"带温度测量的便携式高精度智能辊形测量仪"，取得了较好的效果。
便携式高精度智能辊形测量仪的结构形式如何？具有哪些特性？测量原理是什么？如何进行数据处理的？答：结构形式：仪器共有六大部分组成(见下图)1-鞍车测量架体2-专用电脑电器箱3-电源充电器4-上位计算机5-专用打印机6-脉冲测长机构仪器的性能特点：（1）、上图中的鞍车测量架体、专用电脑电器箱、脉冲测长机构三部分构成测量体，使仪器具有便携机动性（见现场使用图片）；（2）、带刻度滑动臂及四轮可滚动鞍车，使仪器测量范围可调和操作方便、测量稳定；（3）、滑动臂上轧辊的对径位置上前后安装了两组（4个）高精度电测量传感器，使仪器测量过程中具有"和差补偿"，测量精度更高（分辨率:0.001 mm、示值误差:0.003 mm）；（4）、仪器设计有测量长度脉冲编码器机构，使得轧辊轴向测量步距的高精度及测量点数的可选择；（5）、配置有专用电脑电器箱，使得仪器具有操作"可人机对话"、"输入轧辊各种参数"、"建立数学模型"、"自动采取数据"、"数据处理"、"存储测量结果"、"显示和传输各种数据"的功能。
配置上位计算机后，可实现"建立理论辊型曲线"、"存储大量轧辊数据"、"数据分析处理"和"打印实测、理论及误差曲线"等智能化功能。
测量原理：数据处理方法如下图所示①零点：仪器在右端各路独立调零，确认后自动测零点。
②测量值：测完零点后可以移动测量仪，每移动一个步距，自动进行一点测量。
③测量时A和B、C和D通过专用电脑电器箱内的"加法器"各合成一路。
每个测量点一组两个数据。
测量值Vab=Vab′-Vab0，Vab′是未去除零点值的数据；Vcd′=Vcd″-Vd0，Vcd″是未去除零点值的数据。
③数据处理值:每数据点一个数据，(K-n+1)个测量点,(K+1)个数据。
右开始段，Vi=Vab(i)，i=0，1，2,…，n-1覆盖段，Vi=[Vab(i)+Vcd(i-n)]/2，i=n，n+1，n+2,…，k-n左结束段，Vi=Vcd(i-n)，i=k-n+1，k-n+2,…，k其中，Vcd是经过处理的数据。
处理依据的是客观一致协调条件：在覆盖段右端点处有两个测量值:Vab(n)和Vcd′(0)，两者实际应该相等，但由于AB和CD两组传感器测零点时轴向位置不同，使得Vab(n)和Vcd′(0)未处理前不等。
由于Vcd′(0)=0，说明Vab 和Vcd由于零点位置不同造成的基准差值为Vab(n),所以有Vcd（i）= Vcd′(i)+Vab(n), i=n,n+1,n+2,…，k-n便携式高精度智能辊形测量仪的上位计算机能做哪些工作？答：上位计算机安装有商丘市计量测控研究所研制开发的，在WindowsXP系统下运行的"轧辊辊形测量处理系统"专用软件。
开机后显示"桌面"，在桌面上有"轧辊辊形测量处理系统"图标，双击该图标进入该系统，界面显示"欢迎使用GX-1型轧辊辊型测量与数据处理系统"及选择"菜单"，内容包括："数据传入"、"辊形数据查询"、"理论辊形曲线输入"、"导入数据"、"返回选择"、"退出"。
数据传入：选择"单辊数据传入"或"全数据传入"。
传入内容包括"轧辊编号"、"施测序号"、"轧辊测长"、"测量步距"、"检验员"、"检验日期"等设置内容及"协调处理"后的数据。
传入完毕后返回前页菜单。
辊形数据查询：进入该页面后应显示"以时间为顺序前在后、后在前"的一个列表，内容包括"轧辊编号"、"检验员"、"检验日期"，该三项内容又可列为选择项，选择某一项后，显示该项对话框，输入对应内容，显示该内容的列表。
