压力式泡沫比例混合装置使用说明及操作规程
压力式泡沫比例混合装置使用说明书(1)
压力式泡沫比例混合装置使用说明书压力式泡沫比例混合装置使用说明书一、设备简介压力式泡沫比例混合装置是用来储存泡沫灭火剂并通过压力泡沫比例混合器利用泵组的供水将泡沫灭火剂置换出来，并与供水按一定的比例混合形成泡沫混合液的装置。
它是低倍数空气泡沫灭火系统的一个关键设备。
主要适用于易燃或可燃液体的生产、储存、运输和使用场所；如石油化工企业、油库、装卸栈台、船舶码头、采油平台、飞机库和汽车库等火灾危险场所。
压力式泡沫比例混合装置为适应不同需要和安装场所可分为卧式、立式、有胶囊、无胶囊、单比例混合器、双比例混合器以及多比例混合器（需特殊订货）等，用户可根据实际配置的需要和安装的空间位置进行选择。
二、压力式泡沫比例混合装置结构卧式有胶囊比例混合装置示意图1、安全阀2、进水截止阀3、球阀（加液口）4、出液截止阀5、比例混合器6、储罐7、人孔8、排气阀9、胶囊10、滤管11、吸液管12、排污口12、排水口卧式储罐底座安装示意图立式有胶囊比例混合装置示意图1、安全阀2、球阀（加液口）3、进水截止阀4、出液截止阀5、比例混合器6、储罐7、人孔8、排气阀9、胶囊 10、虹吸管 11、滤管 12、排水口 13、排污口立式储罐底座安装示意图三、主要技术参数工作压力：混合液流量范围:混合比：(32比例混合装置)进出口压差：（32双比例混合装置）大于或等于（48比例混合装置）储罐容量：型号*100（48双比例混合装置）安全阀动作压力： 1.31（80单比例混合装置）适用泡沫液型号：所有低倍数泡沫液（80双比例混合装置）四、外形安装尺寸及质量A卧式型号储罐内径进出口通径外形尺寸（㎜）安装尺寸（㎜）质量（ton) L S H K R A B 螺栓PHYM32-6800 1001700 1320 1650 756 666650 600M20 1.5PHYM48-6 175PHYM32-10 1000 100 1830 1525 1850 858 768 1.9注：1、括号内尺寸为同规格的有胶囊尺寸，其余有胶囊与无胶囊通用。
泡沫比例混合装置操作规程
泡沫比例混合装置操作规程1 目的为了保证泡沫比例混合装置的正常使用，特制订本规程。
2 范围适用于xx公司技术生产中心泡沫比例混合装置的管理。
3 职责安全主任负责设备操作，日常维护的维修工作。
保障设备的正常运行。
4 结构和工作原理PHY系列贮罐压力式空气泡沫比例混合装置，由比例混合器、泡沫罐、进水管及进水阀、出水液及出水阀、排放阀、排气阀等组成。
当消防水泵的压力水沿供水管道进入比例混合时，大部分压力水径喷嘴向扩散管喷出，由于喷嘴的直径缩小，水经喷嘴后流速增加压力降低，在喷嘴出口和扩散管入口之间形成一个低压混合区；同时，一个部分压力水径进水管进入泡沫罐，泡沫液在压力水的作用下，通过出液管及流量孔板被压入低压混合区，使水和泡沫液按一定的比例（3%或6%）进行自动混合，形成泡混合液，经扩散管后输送给空气泡沫产生和喷射设备，进行灭火。
5 填充泡沫液5.1手工打开加液盖（或加液阀）填充；5.2从加液口慢慢地把泡沫液罐入罐内，当泡沫液从排气口溢出时，关闭排气阀及加液盖（或加液阀），用注液泵填充：5.3把注液泵的出液管和泵注液口用螺纹连接，把注液泵吸液管末端放入泡沫桶的底部；5.4打开泵注液阀，开启注液泵，向罐内填充泡沫液，当泡沫液从排气口溢出时，关闭注液泵，接着关闭泵注液阀排气阀；6 使用操作步骤6.1 在比例混合器与消防泵之间管道上平时充满稳压水时，混合器进口阀为常闭，混合器出口阀为常开；6.2 开启消防泵；6.3 打开混合器进口阀；6.4 打开排气阀，当排气口排水时，立即关闭排气闭阀；6.5 观察进水管上压力表反指针，当其压力表上升到比例混合器进口端压力表的压力时，立即开启出液阀，混合液即可输出；6.6 停止使用时，将出液阀和进水阀分别关闭，然后打开排放阀。
当进水管上压力表指针降到零位后，打开排气阀，将罐内的泡沫液和水放尽，并用清洁水对罐壁进行清洗后，关闭排气阀和排放阀。
7 维护、保养7.1 负责维护、保养的管理人员应熟悉本装置的原理、性能、操作、维护、保养和管理要求；7.2 每月进行一次外观检查，各阀件及各连接处应无渗漏，各阀门应处于常态位置；每次使用后，必须用淡水将泡；7.3 沫罐和管道冲洗干净；7.4 每二年更换一次泡沫液，泡沫液贮存、备用不少于一吨；7.5管理人员和使用部门，要严格遵守以上操作规程。
压力式泡沫比例混合器操作规程
压力式泡沫比例混合器安全操作规程一、工作原理当消防压力水流经该设备时，比例混合器将其按比例分流，其中一部分水进入胶囊的泡沫液储罐夹层，挤压胶囊，置换出等体积的泡沫液与其余管道内的消防水混合为一定比例的泡沫混合液，并输送给泡沫产生设备。
二、使用方法1．装泡沫液待备状态前应先给胶囊内加满泡沫原液。
方法如下：a：灌装泡沫液时应先打开罐体排气阀，胶囊排气阀，同时应打开上部泡沫液灌装口、储罐进水口，关闭胶囊排液阀和储罐出水口。
b：打开进水阀给罐体和胶囊夹层内灌装300—1000L清水，是胶囊漂浮、完全展开。
c：然后将连接泡沫液灌装泵的胶管插入上部泡沫液灌装口，将泡沫液灌到胶囊内，同时打开储罐排水阀，缓慢排出罐体和胶囊夹层的清水。
灌装足量的泡沫液或至泡沫液充满胶囊并从胶囊顶部排气口溢出，停止灌装泡沫。
d：灌装结束后应保持储罐进水阀，出水阀常开，其余阀门常关，设备进入正常待背状态。
2．使用操作当压力式泡沫比例混合器与相应的消防管线连接完成后，必须保持储罐进出口常开，其他阀门包括消防线上阀门关闭。
当连接的1号罐区储罐出现火情时，应立即开启对应储罐的消防线上蝶阀，然后通过开启储罐进口管线上闸阀，观察储罐压力表压力，达到0.6MPa时，开启储罐出口管线上的阀门，混合液即通往火情油罐进行灭火。
3．4．更换泡沫液泡沫液用完或者贮藏期超过有效期的，应当充新的泡沫液。
在重新充装之前应对胶囊进行全面的清洗。
打开储罐排水阀和胶囊排液阀，放尽胶囊内的泡沫液，然后从储罐上部的胶囊排气口接入氮气进行吹扫将胶囊内的泡沫残液吹尽。
关闭胶囊排气阀和胶囊排液阀，从胶囊下部灌装口向胶囊注入清水，清洗胶囊内表面，最后打开胶囊排液阀，开启连接氮气的胶囊排气阀，将胶囊内额水吹出，并继续吹胶囊30分钟，把胶囊内的水彻底吹干。
重新灌装泡沫液。
泡沫比例混合装置操作说明书.
PHP系列平衡压力式泡沫比例混合装置使用说明书昆山宁华消防系统有限公司一概述在泡沫消防系统中，大规模泡沫消防工程对泡沫混合液的供给源提出了更高的要求，传统的PHYM系列贮罐压力式泡沫比例混合装置由于受限于泡沫液供给量已越来越不适应现代大型泡沫消防工程的要求。
而PHP系列泵入平衡压力式泡沫比例混合装置（以下简称PHP）是可以向泡沫消防系统连续提供泡沫混合液的新型泡沫灭火装置，主要适用于石油化工、港口码头、油库、机场（库）、海上平台等场所的大中型泡沫消防系统。
我公司开发制造的PHP符合《低倍数泡沫灭火系统设计规范》和美国消防协会NFPA11标准，并通过国家消防装备质量监督检验中心检测。
二应用优点1.采用不锈钢泡沫液贮罐，避免了胶囊损坏造成的损失和较高的压力容器制造费用。
2.装置可适用于蛋白、氟蛋白、水成膜等任何泡沫灭火剂。
3.泡沫液可在装置灭火使用过程中可不断添加，满足连续消防灭火的需要，尤其适用于大中型泡沫消防工程。
4.压力平衡阀的动态调节配合比例混合器保证了较为精确的混合比。
5.泡沫泵注入泡沫液的供给方式使得泡沫混合液工作压力和流量有较大的适应范围。
6.操作更为简单，更容易实现自动化控制。
三工作原理与基本组成1．工作原理①单系统型当火情发生时，由消防控制中心遥控开启或由电动阀门控制柜打开泡沫原液进口阀门A和水轮机进水口阀门B，同时向泡沫撬块供应消防压力水和泡沫原液。
当消防压力水到达撬块时，一部分消防压力水进入水轮机驱动泡沫泵（电动机驱动式则需启动电动机），泡沫泵将泡沫罐中的泡沫原液泵入到系统泡沫管路中。
系统管道中泡沫原液经平衡阀和比例混合器相互协调工作，按预定的比例将泡沫原液注入到主管道的比例混合器中，与主管道中的压力消防水混合成泡沫混合液，再通过管道供给消防用泡沫发生设备，如泡沫枪、泡沫炮、泡沫产生器等，产生空气泡沫扑救甲、乙、丙类液体火灾。
②双系统型（主、备系统）当火情发生时，由消防控制中心遥控开启或由电动阀门控制柜控制主系统工作（工作原理同单系统型）。
压力式泡沫比例混合装置说明书
压力式泡沫比例混合装置(型号：PHYM24/10、PHYM24/15、PHYM32/20、PHYM32/25、PHYM32/30、PHYM48/40、PHYM48/50、PHYM48/55、PHYM64/60、PHYM64/76、PHYM64/80、PHYM80/100、PHYM100/110、PHYM120/130)使用说明书制造商：天津渤盾消防设备有限公司地址：天津市津南区小站工业园电话：传真：邮编：300353目录一、概述 (1)二、产品规格及型号 (2)三、结构及工作原理 (2)四、性能参数与结构尺寸 (3)五、安装 (5)六、使用方法 (5)七、维护和保养 (7)八、故障排除 (7)九、保修范围 (7)一、概述PHYM系列压力式泡沫比例混合装置由泡沫罐、压力式比例混合器、隔膜、进水管、出液管及控制阀等组成。
当压力水流经该装置的比例混合器时，能使水与泡沫按一定的比例进行自动混合，输出泡沫混合液供泡沫产生器、泡沫枪、泡沫炮等喷射设备产生喷射空气泡沫进行灭火。
该装置可与消防泵（或消防车）、泡沫产生及喷射设备组成固定式（或半固定式）泡沫灭火系统（见图一）。
广泛用于扑灭甲（液化烃除外）、乙、丙类液体火灾，具有安全可靠、灭火效率高等优点，是油库、炼油厂、化工厂、油田、码头、油轮、飞机库、机场及燃油锅炉房等场所最普遍配置使用的消防设备。
图一、PHYM系列泡沫灭火示意图二、产品规格及型号PHYM系列贮罐压力式泡沫比例混合装置按填盛方式分隔膜式、普通型；按罐体放置方式分卧式、立式两种形式。
泡沫混合比一般为3%或6%，亦可提供8%的混合液用于中倍数泡沫灭火系统。
该装置混合液流量32-160L/s，贮罐容积有1000-15000L不同规格。
根据所需要的混合液流量和泡沫喷射时间，比例混合器和泡沫罐可任意组合成系列产品，以满足工程应用的需要。
PHYM系列贮罐压力式泡沫比例混合装置的型号意义标记示例：PHYM32/55-6 表示最大流量为32L/S,泡沫液储罐容积为5.5M3，混合比为6%的隔膜型压力式比例混合装置。

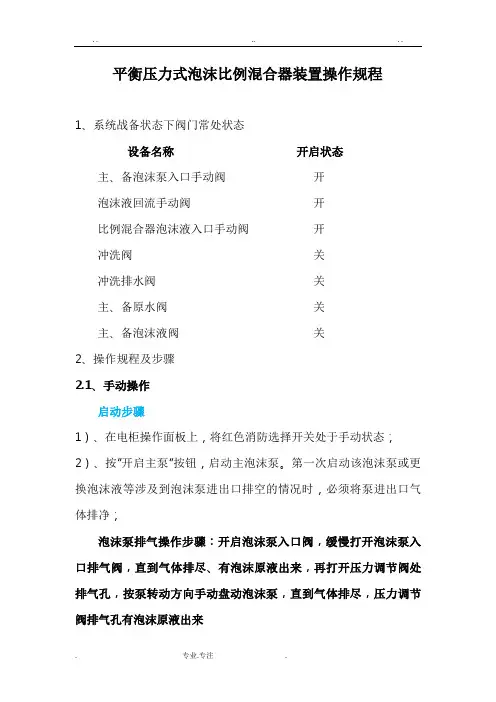

平衡压力式泡沫比例混合器装置操作规程完整
平衡压力式泡沫比例混合器装置操作规程1、系统战备状态下阀门常处状态设备名称开启状态主、备泡沫泵入口手动阀开泡沫液回流手动阀开比例混合器泡沫液入口手动阀开冲洗阀关冲洗排水阀关主、备原水阀关主、备泡沫液阀关2、操作规程及步骤2.1、手动操作启动步骤1）、在电柜操作面板上，将红色消防选择开关处于手动状态；2）、按“开启主泵”按钮，启动主泡沫泵。
第一次启动该泡沫泵或更换泡沫液等涉及到泡沫泵进出口排空的情况时，必须将泵进出口气体排净；泡沫泵排气操作步骤：开启泡沫泵入口阀，缓慢打开泡沫泵入口排气阀，直到气体排尽、有泡沫原液出来，再打开压力调节阀处排气孔，按泵转动方向手动盘动泡沫泵，直到气体排尽，压力调节阀排气孔有泡沫原液出来3）、当主泡沫泵运行正常（泡沫泵出口压力在规定压力范围内），将“主原水阀开关”打到左边，开启主原水电动阀；4）、将“主泡沫液阀开关”打到左边，开启主泡沫液阀；5）、泡沫液与消防原水自动混合形成泡沫混合液，被输送到各消防保护区域，通过泡沫产生器产生泡沫进行灭火。
停止步骤1）、将“主泡沫液阀开关”打到右边，关闭主泡沫液阀；2）、按“停止主泵”按钮，停止主泡沫泵电机运行；3）、再将“主原水阀开关”打到右边，关闭主原水阀；待主泡沫液、主原水阀关闭后，将主泡沫液、主原水阀的选择开关打到中间后，各选择开关处于停止状态。
另外，备系统的启动和停止步骤同主系统。
2.2、自动运行启动步骤1）、在电柜操作面板上，将红色消防选择开关处于自动状态；2）、按“消防启动”按钮，启动系统运行，主泡沫液泵启动；系统延时3S后，“主原水阀”开启；系统延时10S后，再开启“主泡沫液阀”。
泡沫液与消防水自动混合形成泡沫混合液，被输送到各消防保护区域，通过泡沫产生器产生泡沫进行灭火。
停止步骤在自动状态下，若停止运行需要靠人工操作，按“消防停止”按钮，泡沫泵停止，泡沫液阀、原水阀关闭。
3、当发生以下情况，应将主系统切换到备用系统：a）、电机故障，如过载等；b）、压力开关起跳（泡沫泵出口压力不到0.5MPa）;c）、泡沫液阀故障；d）、原水阀故障。
压力式比例混合装置使用说明书
注意：
（不同厂家、不同批次的泡沫液严禁混合使用）
PHY/PHYM系列压力式泡沫比例混合装置性能参数表（卧式、立式）
性能参数
型 号
标定进口压力
(Mpa)
进口压力范 围
(Mpa)
最大混合液流量(L/S)
混合液
流量范围(L/S)
混合比
(%)
压力降(Mpa)
储罐
容积
(L)
形式
PHY/PHYM32/10
1.2
或
1.6
0.6～1.2
或
0.6～1.6
32
8～32
950
PHY/PHYM32/30
1500
1790
1750
900
3100
1100
PHY/PHYM48/40
1600
1900
431
1044
1870
1000
3150
1200
150
240
280
8-φ23
PHY/PHYM48/50
1800
2100
2100
1100
3200
1350
PHY/PHYM48/55
2140
3或6
﹤0.15
1000
固定式
PHY/PHYM32/15
1500
PHY/PHYM32/20
2000
PHY/PHYM32/30
3000
PHY/PHYM48/30
48
16～48
压力式泡沫比例混合装置使用说明及操作规程
压力式泡沫比例混合装置使用说明及操作流程东营市亚通石化有限公司李廷振一、泡沫比例混合装置的特点及用途贮罐压力式泡沫比例混合装置由泡沫罐、压力式比例混合器、隔膜、进水管、出液管及控制阀门等组成。
当压力水流经该装置的比例混合器时，能使水与泡沫液按一定的比例进行自动混合，输出泡沫混合液供泡沫产生及喷射设备产生空气泡沫进行灭火。
该装置可与消防泵（或消防车）、泡沫产生及喷射设备组成固定式（或半固定式）泡沫灭火系统（见图一），广泛应用于扑灭甲（液化气除外）、乙、丙类液体火灾，具有安全可靠、灭火效率高等优点，是油库、炼油厂、化工厂、油田、码头、油轮、飞机库、机场及燃油锅炉房等场所最普遍使用的消防设备。
图一、贮罐压力式空气泡沫比例混合装置泡沫灭火系统示意图二、规格及型号压力式泡沫比例混合装置按填盛方式分隔膜型、普通型，按罐体放置方式分卧式、立式两种形式。
泡沫混合比一般为3％或6％，亦可提供8％的混合液用于中倍数泡沫灭火系统。
该装置混合液流量32-160L/S，贮罐容积为1000-16000L不同规格。
根据所需要的混合液流量和泡沫喷射时间、比例混合器和泡沫罐可任意组合成系列产品，以满足工程应用的需要。
三、结构及工作原理压力式泡沫比例混合装置由罐体（普通型或隔膜型）、比例混合器总成、进水管路总成、出水管总成，排液管总成等组成。
当消防水泵的压力水沿供水管道进入比例混合器时，一部分压力水经进水管道流入泡沫液贮罐，将罐内（或隔膜内）的泡沫液压出，泡沫液通过出液管道进入压力比例混合器，在混合器中与水按规定的比例形成混合液流出混合器，再通过混合液管被送入泡沫产生设备，喷射泡沫进行灭火（见图二）。
该装置中设定为水压超过1.2Mpa时即能自动泄压，以保持装置安全。
(一)普通型由于溢水环安装在罐体内的最上方，进入管路流入罐内的压力水能从罐内上方缓缓流出，水与泡沫液不会快速混合，保持比重大于水的泡沫药剂始终在水的下方，以满足比例混合器按比例使泡沫液与水的混合要求。
压力式泡沫比例混合装置安装使用说明书(存档)
PHY系列压力式比例混合装置使用说明书目录1.泡沫灭火系统概述 (3)1.1泡沫灭火剂简介 (3)1.2泡沫灭火原理简介 (3)1.3适用范围 (4)1.4产品特点 (4)2.压力式泡沫比例混合装置 (4)2.1装置简介 (4)2.2装置构成及型号 (5)2.3储罐型号及安装尺寸 (6)2.4比例混合器型号及主要参数 (7)2.5装置流程 (8)2.6系统设计 (8)3.产品选型 (11)4.安装及调试 (11)4.1储罐的安装 (11)4.2比例混合器的安装 (12)4.3调试 (12)5.产品使用、维护及注意事项 (12)5.1产品使用 (12)5.2维护保养 (13)5.3注意事项 (14)1、泡沫灭火系统概述1.1 泡沫灭火剂简介凡能够与水混合，并通过化学反应或机械方法产生灭火泡沫的灭火剂，称为泡沫灭火剂。
普通泡沫灭火剂主要用于扑救非水溶性易燃和可燃液体火灾，抗溶性泡沫灭火剂可扑救水溶性的易燃和可燃液体火灾。
按照泡沫的机理,可分为化学泡沫灭火剂和空气泡沫灭火剂，空气泡沫灭火剂按照发泡倍数，又可以分为低倍数泡沫、中倍数泡沫和高倍数泡沫，低倍数泡沫又分为普通蛋白泡沫、氟蛋白泡沫、水成膜泡沫、合成泡沫和抗溶泡沫五种类型。
中高倍泡沫属于合成泡沫类型。
注：本说明书主要以低倍数泡沫灭火系统来阐述压力式泡沫比例混合装置的相关说明；以及以水成膜泡沫灭火剂来叙述泡沫灭火剂的相关性能。
水成膜泡沫灭火剂：AFFF-3、AFFF-6型，它由氟表面活性剂，碳氢表面活性剂、溶剂、稳定剂等多组份配合而成，是一种新型、高效的灭火剂。
其特点是在油类表面上能形成一层抑制油类蒸发的防护膜，靠泡沫和防护膜的双重作用，灭火效率高、速度快、防复燃性能和封闭性能好，贮存期长。
该灭火剂与水按3：97或6：94的比例混合，可以在各种低、中倍数泡沫产生设备中发泡，主要用于扑救一般非水溶性可燃、易燃液体的火灾，且能迅速地控制火灾蔓延和扑灭火灾；可以与干粉灭火剂联用灭火，亦可采用“液下喷射”的方式扑救大型油类贮罐火灾。
(整理)压力式比例混合装置使用说明书
目录一.概述 (1)二.结构与工作原理 (1)三.PHY/PHYM系列压力式比例混合装置外形及安装尺寸图 (4)四.使用说明 (8)五.维护与保养 (9)一、概述低倍数泡沫灭火系统具有安全可靠、经济实用、灭火效率高等特点，尤其对扑救B 类火灾更具有突出的优越性，是目前国内易燃液体类火灾的主要扑救方式。
该系统适用于油库、港口码头、燃油运输船、飞机库、油罐区、石油化工企业等场所。
PHYM系列压力式泡沫比例混合装置是低倍数泡沫灭火系统的主要设备，当消防压力水流经该设备时，泡沫液与水按一定比例自动混合，输出泡沫混合液，供给空气泡沫产生器、空气泡沫枪、空气泡沫炮和其他泡沫设备，产生空气泡沫扑救油类、醇类等火灾。
PHYM系列压力式比例混合装置型号的意义：PHY M 48/50│││└────储罐容积5000L││└──────最大混合流量48L/s│└────────有隔膜└──────────压力式比例混合装置二、结构与工作原理1、结构：混合装置采用储罐式压力比例混合形式，整套设备由比例混合器、钢制储罐、橡胶隔膜（胶囊）、控制阀、进水管路、出液管路、排液管路、排水管路等组成。
每个管路均安装有阀门，比例混合器安装在罐体侧面，进水、出液两管路使罐体内腔与混合器连通。
在进水管路上还安装有压力表和安全阀。
2、工作原理：主管道的压力水在流经比例混合器管路时有部分水经进水管路进入储罐水腔内，挤压橡胶隔膜（胶囊），储罐水腔内与主管道上压力平衡的同时适量的泡沫液经吸液管被挤出，通过出液管路流入比例混合器，比例混合器可使水和泡沫按一定比例（3%或6%）混合形成泡沫混合液。
泡沫混合液被输送至泡沫产生器或泡沫枪、泡沫炮等其它泡沫喷射设备，产生空气泡沫扑救甲、乙、丙类液体火灾，进行灭火工作。
图一 PHY系列(无隔膜)压力式比例混合装置工作原理图比例混合器 贮罐 进水阀 出液阀 人工加注泡沫液法兰盖 排液阀 排气阀1、2、3、4、5、6、7、 图二 PHYM系列(隔膜型)压力式比例混合装置工作原理图比例混合器总成 贮罐 进水阀 出液阀 人工加注泡沫液法兰盖 排液阀 胶囊排气阀 水腔出气阀 排水阀1、3、4、5、6、7、8、9、2、A、进口阀 B、出口阀A、进口阀 B、出口阀PHY/PHYM系列压力式泡沫比例混合装置性能参数表（卧式、立式）说明：上表中的配置为我公司的标准配置，如有特殊要求如：比例混合器反向、罐体上配置多个比例混合器等请注明。
泡沫比例混合装置操作规程
泡沫比例混合装置操作规程泡沫比例混合装置是一种用于灭火和爆破作业的装置，通过混合清水和泡沫液，产生一种具有灭火、隔热和抑制爆破的特性的泡沫混合物。
为了确保安全和有效地操作泡沫比例混合装置，以下是一份标准的操作规程。
一、操作前准备1. 检查泡沫比例混合装置的工作状态和运行状况，确保设备完好并配备必要的防护装置。
2. 清洁混合装置的各个部位，清除残留物和污垢。
3. 检查并整理好所需要的工具和材料，确保操作的顺利进行。
4. 翻阅并熟悉混合装置的操作说明书和相关的安全注意事项。
二、泡沫液的配置1. 根据需要的灭火效果选择适当的泡沫液，确保其质量和浓度符合要求。
2. 将所需数量的泡沫液加入清水中，按照规定比例混合，搅拌均匀。
三、操作步骤1. 将混合装置连接到水源管道，并确保连接处紧固牢固。
2. 打开水源，调整水压到所需工作压力范围内。
3. 检查混合比例调节阀的工作状态，确保比例调整准确。
4. 将泡沫液放入装置的泡沫液储存罐中，并确保泡沫液储存罐密封良好。
5. 打开混合装置的进水阀门，待水流稳定后，再打开泡沫液的进入阀门。
6. 观察混合装置的出口泡沫，确保泡沫的质量和浓度符合要求。
7. 如需要调整泡沫的质量或浓度，可通过调整比例调节阀来实现。
8. 混合装置工作期间，始终保持设备的良好通风，并确保操作人员的安全。
9. 混合装置工作完成后，关闭泡沫液的进入阀门和水源阀门，断开水源管道。
10. 清理混合装置的各个部位，及时清洗和维护装置，以延长设备使用寿命。
四、安全注意事项1. 操控混合装置时，必须戴好个人防护装备，包括手套、眼镜和面罩等。
2. 操作人员应经过专业培训，熟悉混合装置的使用方法和操作规程。
3. 不得随意更改混合装置的工作参数，以免引发安全事故。
4. 在操作过程中，严禁将泡沫液直接接触皮肤，如不慎接触，应立即用清水冲洗。
5. 在混合装置运行期间，严禁将其他物品或杂质放入装置中。
6. 在操作过程中，如有异常情况发生，应立即停止操作，并向相关人员报告。
完整版PHY系列压力式比例混合装置使用说明书-安装图
PHY系列压力式比例混合装置使用说明书卫辉市恒安达消防设备有限公司目录目录 (1)一、产品特点及用途 (2)图一、贮罐压力式空气泡沫比例混合装置泡沫灭火系统示意图 (3)二、产品规格及型号 (3)PHY系列压力式泡沫比例混合装置的型号意义 (3)三、结构及工作原理 (4)(一)普通型贮罐 (4)(二)隔膜型贮罐 (5)四、性能参数 (5)表一、PHY系列贮罐压力式泡沫比例混合装置性能参数表 (5)表二、PHY系列贮罐压力式泡沫比例混合装置安装尺寸表（卧式） (5)表三、PHY系列贮罐压力式泡沫比例混合装置安装尺寸表（立式） (6)图二、贮罐压力式泡沫比例混合装置工作原理图 (6)五、安装 (7)六、使用方法 (8)（一）使用条件 (8)（二）普通型压力式泡沫比例混合装置使用方法 (8)（三）隔膜型压力式泡沫比例混合装置使用方法 (9)七、维护和保养 (9)一、产品特点及用途PHY系列贮罐压力式泡沫比例混合装置由泡沫罐、压力式比例混合器、隔膜、进水管、出液管及控制阀门等组成。
当压力水流经该装置的比例混合器时，能使水与泡沫液按一定的比例进行自动混合，输出泡沫混合液供泡沫产生及喷射设备产生空气泡沫进行灭火。
该装置可与消防泵（或消防车）、泡沫产生及喷射设备组成固定式（或半固定式）泡沫灭火系统（见图一），广泛应用于扑灭甲（液化气除外）、乙、丙类液体火灾，具有安全可靠、灭火效率高等优点，是油库、炼油厂、化工厂、油田、码头、油轮、飞机库、机场及燃油锅炉房等场所最普遍使用的消防设备。
图一、贮罐压力式空气泡沫比例混合装置泡沫灭火系统示意图二、产品规格及型号PHY系列压力式泡沫比例混合装置按填盛方式分隔膜型、普通型，按罐体放置方式分卧式、立式两种形式。
泡沫混合比一般为3％或6％，高、中、低倍数泡沫灭火系统。
该装置混合液流量12-160L/S，贮罐容积为1000-16000L不同规格。
根据所需要的混合液流量和泡沫喷射时间、比例混合器和泡沫罐可任意组合成系列产品，以满足工程应用的需要。
压力式泡沫系统使用说明
PHYM压力式泡沫比例混合装置使用说明书目录一、产品特点及用途………………………………………………………………二、产品系列及型号………………………………………………………………三、主要技术参数…………………………………………………………………四、设备组成、工作原理…………………………………………………………五、安装……………………………………………………………………………六、操作、使用……………………………………………………………………七、维护、保养……………………………………………………………………八、注意事项………………………………………………………………………一、产品特点及用途：①特点PHYM压力式泡沫比例混合装置，主要在压力罐内装有一个用合成橡胶制成的软袋（即胶囊），泡沫液装在胶囊内与水隔开。
该设备具有以下特点：1、尤其适用于水成膜泡沫液，也适用于一般的泡沫液，克服了之前贮罐压力式泡沫比例混合装置不能使用比重较轻的水成膜泡沫液的弱点；2、使用水成膜泡沫液的灭火效率比一般的泡沫液高三倍以上，因而可以大大缩短灭火时间，并节约泡沫液用量；3、该设备由于水和泡沫液在使用过程中始终隔开，因而混合比精度稳定、可靠。
②用途：该设备是用来向泡沫灭火系统按比例提高泡沫混合液的新型消防设施。
适用于飞机库、码头、炼油厂、油库、装卸料区、石油化工企业、电站、海上钻井平台等中大型泡沫消防工程。
二、产品系列及型号：根据混合比及卧立式的组合，该装置可合成四种类型的泡沫比例混合装置系列产品，以满足消防需要。
PHYM□□/□符号依次表示含义：P→泡沫H→混合器Y→压力式M→隔膜及胶囊□→L表示立式、不写表示卧式□→最大混合液流量L/S □→泡沫罐容积的10倍值例：PHYM32/40 含义为最大混合液流量为32L/S，4个立方的（卧式）压力式泡沫比例混合装置。
三、主要技术参数：注：工作压力指比例混合器入口端的压力。
压力差指比例混合器入口和出口两端的压力差。
PHYM消防泡沫罐使用说明书、泡沫罐、泡沫液储罐
PHYM系列压力式泡沫比例混合装置操作使用说明书概述：我厂生产的PHYM系列贮罐隔膜式比例混合装置（以下简称混合装置），具有性能稳定，适用流量压力范围广、压力损失低等特点，它可与PFS型高倍数泡沫发生器、PZ型中倍数泡沫产生器、PC型低倍数泡沫产生器、PQ型空气泡沫枪或PP型泡沫炮组成各种高、中、低倍数泡沫灭火系统，该系统已在石油化工企业、港口码头、油库、机场等场所的消防系统中均得到广泛应用。
一、组成及分类：该混合装置是泡沫灭火系统中泡沫混合液的供给源，它一般由泡沫液贮罐、PHY型压力式比例混合器、进水管路、出液管路、排气管路、排水管路、排液管路、液位显示管及压力表和安全阀等组成，各管路上均配备有相应的阀门。
混合装置按安装形式可分为卧式和立式两种，按内部结构又可分为整体型、分隔型、隔膜型三种。
设备型号定义示例：PHY－M －W－6 / 80 / 30泡沫罐容积为3m3；最大混合液流量：80L/S混合比为6％设备形式L:立式罐；W：卧式罐隔膜型混合装置的型号二、工作原理及基本结构：工作原理：当压力水流经混合器管路时，有部分水经进水管进入贮罐内，大部分水沿混合管路进入比例混合器的喷嘴向扩散管喷出。
进入喷嘴时，口径缩小，流速增大，由于射流质点的横向紊动扩散作用，在喷嘴出口与扩散管之间形成低压混合室，进入贮罐内的水将胶囊内贮存的泡沫液从出液管压出，经孔板进入比例混合器的低压混合室与流经比例混合器喷嘴的大股压力水流汇合形成3％或6％的泡沫混合液，该泡沫混合液被输送至泡沫产生设备，产生空气泡沫用于扑救甲、乙、丙类液体火灾及木材、纸张、纺织品等固体火灾。
基本结构：如图1所示，隔膜型贮罐内装有高强度橡胶膜，橡胶膜将泡沫液与罐内的水完全隔离开来，这样使用后所剩的泡沫液仍可继续使用，完全避免了泡沫液的浪费。
比例混合器图1 隔膜型混合装置工作原理图三、隔膜型贮罐的优点：1.设备的核心部件压力式比例混合器的具有耐腐蚀，使用寿命长的优点。
PHY系列压力式比例混合装置使用说明书
PHY系列压力式比例混合装置使用说明书目录一、产品特点及用途PHY系列贮罐压力式泡沫比例混合装置由泡沫罐、压力式比例混合器、隔膜、进水管、出液管及控制阀门等组成。
当压力水流经该装置的比例混合器时，能使水与泡沫液按一定的比例进行自动混合，输出泡沫混合液供泡沫产生及喷射设备产生空气泡沫进行灭火。
该装置可与消防泵（或消防车）、泡沫产生及喷射设备组成固定式（或半固定式）泡沫灭火系统（见图一），广泛应用于扑灭甲（液化气除外）、乙、丙类液体火灾，具有安全可靠、灭火效率高等优点，是油库、炼油厂、化工厂、油田、码头、油轮、飞机库、机场及燃油锅炉房等场所最普遍使用的消防设备。
图一、贮罐压力式空气泡沫比例混合装置泡沫灭火系统示意图二、产品规格及型号PHY系列压力式泡沫比例混合装置按填盛方式分隔膜型、普通型，按罐体放置方式分卧式、立式两种形式。
泡沫混合比一般为3％或6％，亦可提供8％的混合液用于中倍数泡沫灭火系统。
该装置混合液流量32-160L/S，贮罐容积为1000-16000L不同规格。
根据所需要的混合液流量和泡沫喷射时间、比例混合器和泡沫罐可任意组合成系列产品，以满足工程应用的需要。
PHY系列压力式泡沫比例混合装置的型号意义标记示例：容积为3000L、比例混合器流量32L/S，卧式，带隔膜的压力式泡沫比例混合装置，标记为PHYM32/30。
三、结构及工作原理PHY系列压力式泡沫比例混合装置由罐体（普通型或隔膜型）、比例混合器总成、进水管路总成、出水管总成，排液管总成等组成。
当消防水泵的压力水沿供水管道进入比例混合器时，一部分压力水经进水管道流入泡沫液贮罐，将罐内（或隔膜内）的泡沫液压出，泡沫液通过出液管道进入压力比例混合器，在混合器中与水按规定的比例形成混合液流出混合器，再通过混合液管被送入泡沫产生设备，喷射泡沫进行灭火（见图二）。
该装置中设定为水压超过时即能自动泄压，以保持装置安全。
(一)普通型由于溢水环安装在罐体内的最上方，进入管路流入罐内的压力水能从罐内上方缓缓流出，水与泡沫液不会快速混合，保持比重大于水的泡沫药剂始终在水的下方，以满足比例混合器按比例使泡沫液与水的混合要求。
压力式泡沫比例混合装置安装使用说明书(存档)
压力式泡沫比例混合装置安装使用说明书(存档)一、设备介绍压力式泡沫比例混合装置是一种用于灭火救援的设备，它可以将泡沫液和水按照一定比例混合后喷射出来，用以扑灭火灾。
本装置包含以下组件：•压力式泡沫混合器：用于将泡沫液和水混合，确保混合比例正确。
•液位开关：用于检测泡沫液的液位，确保持续供液。
•泡沫液箱：储存泡沫液的容器。
•压力水箱：储存压力水源的容器。
•喷水枪：用于喷射混合后的泡沫液。
二、安装步骤1.安装泡沫混合器: 将泡沫混合器安装在固定的位置上，接好进出水管道，紧固螺栓。
2.安装液位开关: 液位开关要安装在泡沫液箱中，确保能够准确检测液位。
注意，液位开关的高度应该低于液位高度。
3.安装泡沫液箱和压力水箱：将泡沫液箱和压力水箱按照要求安装在固定位置上。
注意泡沫液箱和压力水箱的高度相对应。
4.连接进水管道：将进水管道连接至压力水箱，确保水源正常。
5.连接出水管道：将出水管道连接至泡沫混合器和喷水枪，确保正常可用。
三、使用步骤1.液位检查：在使用前，要确保泡沫液箱中的液位充足，否则液位开关将无法正常工作。
如果液位不足，需要及时补充泡沫液。
2.连接电源：连接电源，并保证电源接地正常。
3.开启压力水源：打开水阀，确保压力水箱中的水源充足。
4.调整泡沫比例：根据实际情况调整泡沫混合器中泡沫液和水的比例。
常见的比例为3%-6%。
5.调节水压：根据喷水枪的需要，调节压力水箱的水压。
通常喷水枪需要的压力为0.5～1.2MPa。
6.操作喷水枪：调整喷水枪的喷射方式，选择适当的喷雾形式进行扑灭火灾。
四、维护保养1.泡沫液箱要定期清洗，清除内部杂物。
2.液位开关要定期检查灵敏度，确保正常工作。
3.压力水箱要定期检修，保证管路不阻塞，水流畅通。
4.泡沫混合器要定期清洗，防止堵塞影响泡沫比例。
5.喷水枪要定期检查喷水效果，并清洗。
五、注意事项1.操作前必须了解设备的使用说明，以免操作不当造成安全事故。
2.操作人员要熟知设备的组件和工作原理，对设备的故障进行及时处理，保证设备正常工作。
压力式泡沫比例混合装置使用说明及操作规程
压力式泡沫比例混合装置使用说明及操作规程压力式泡沫比例混合装置使用说明及操作流程东营市亚通石化有限公司李廷振一、泡沫比例混合装置的特点及用途贮罐压力式泡沫比例混合装置由泡沫罐、压力式比例混合器、隔膜、进水管、出液管及控制阀门等组成。
当压力水流经该装置的比例混合器时，能使水与泡沫液按一定的比例进行自动混合，输出泡沫混合液供泡沫产生及喷射设备产生空气泡沫进行灭火。
该装置可与消防泵（或消防车）、泡沫产生及喷射设备组成固定式（或半固定式）泡沫灭火系统（见图一），广泛应用于扑灭甲（液化气除外）、乙、丙类液体火灾，具有安全可靠、灭火效率高等优点，是油库、炼油厂、化工厂、油田、码头、油轮、飞机库、机场及燃油锅炉房等场所最普遍使用的消防设备。
图一、贮罐压力式空气泡沫比例混合装置泡沫灭火系统示意图二、规格及型号压力式泡沫比例混合装置按填盛方式分隔膜型、普通型，按罐体放置方式分卧式、立式两种形式。
泡沫混合比一般为3％或6％，亦可提供8％的混合液用于中倍数泡沫灭火系统。
该装置混合液流量32-160L/S，贮罐容积为1000-16000L不同规格。
根据所需要的混合液流量和泡沫喷射时间、比例混合器和泡沫罐可任意组合成系列产品，以满足工程应用的需要。
三、结构及工作原理压力式泡沫比例混合装置由罐体（普通型或隔膜型）、比例混合器总成、进水管路总成、出水管总成，排液管总成等组成。
当消防水泵的压力水沿供水管道进入比例混合器时，一部分压力水经进水管道流入泡沫液贮罐，将罐内（或隔膜内）的泡沫液压出，泡沫液经过出液管道进入压力比例混合器，在混合器中与水按规定的比例形成混合液流出混合器，再经过混合液管被送入泡沫产生设备，喷射泡沫进行灭火（见图二）。
该装置中设定为水压超过1.2Mpa时即能自动泄压，以保持装置安全。
(一)普通型由于溢水环安装在罐体内的最上方，进入管路流入罐内的压力水能从罐内上方缓缓流出，水与泡沫液不会快速混合，保持比重大于水的泡沫药剂始终在水的下方，以满足比例混合器按比例使泡沫液与水的混合要求。
HSE-SOP-AQ038-2010贮罐压力式泡沫比例混合装置操作指引
编制李玖敏审核李彪审批张华军一、工作原理贮罐压力式泡沫比例混合装置由比例混合器、泡沫罐（橡胶隔膜）、压力表、排气阀、安全阀、不锈钢阀门及管道组成。
当压力水进入比例混合器时，部分水进入罐内挤压胶囊，促使泡沫液经吸液管道挤出与水自动混合成混合液流，经喷射设备进行灭火。
（工作原理如图1）图1：贮罐压力式泡沫比例混合装置工作原理图二、泡沫液灌装1、泡沫液的灌装应由专业人员进行，通常由泡沫液供应商负责进行灌装。
2、灌装前，监督人员应查验灌装泡沫的合格证及有效期，确保符合要求方可进行灌装。
3、灌装完毕后，应将排水阀、进液阀、进液排气阀关闭，同时检查比例混合器上的控制阀1、2处于关闭状态。
4、灌装完毕后，监督验收人员应检查灌装后的标识是否齐全，标识内容应包括灌装泡沫种类、灌装泡沫生产日期、泡沫灌装日期、有效期、供应商名称及联系方式、监督验收人员姓名等信息。
5、监督检验人员填写“喷淋装置维护保养记录表”，经相关方签字确认无误后存档，记录应保存至该装置报废为止。
编制李玖敏审核李彪审批张华军三、操作规范1、装置操作人员必须经过相应培训，熟悉装置的原理、操作方法及装置的管路布置情况，经考核后方可进行操作。
2、确保系统管线均已正常连接。
3、检查贮罐上方的电磁阀阀门是否处于开启状态（无电磁阀阀门的不适用此条）。
4、依次打开比例混合器上的控制阀1、2，使装置处于待用状态。
5、依次打开控制阀3、控制阀4。
6、由近至远依次打开泡沫输送管道的其他阀门，即可实施灭火操作。
四、维护保养1、如需取泡沫原液样检查是否变质时，只需将排液阀7打开即可，取完样后，再将其关闭。
2、管路应每年检查一次，查看有无被腐蚀，若发现问题，必须进行压力试验，对暗管至少五年检查一次。
3、泡沫液至少每年检查一次，检查贮存泡沫液的容器是否损坏，抽取泡沫液样品，检查是否有过量的沉淀物，并送交检测中心化验分析，若质量不合格，应予以更换。
4、每次维护保养应填写“喷淋装置维护保养记录”。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
压力式泡沫比例混合装置
使用说明及操作流程
东营市亚通石化有限公司
李廷振
一、泡沫比例混合装置的特点及用途
贮罐压力式泡沫比例混合装置由泡沫罐、压力式比例混合器、
隔膜、进水管、出液管及控制阀门等组成。
当压力水流经该装置的比例混合器时，能使水与泡沫液按一定的比例进行自动混合，输出泡沫混合液供泡沫产生及喷射设备产生空气泡沫进行灭火。
该装置可与消防泵（或消防车）、泡沫产生及喷射设备组成固定式（或半固定式）泡沫灭火系统（见图一），广泛应用于扑灭甲（液化气除外）、乙、丙类液体火灾，具有安全可靠、灭火效率高等优点，是油库、炼油厂、化工厂、油田、码头、油轮、飞机库、机场及燃油锅炉房等场所最普遍使用的消防设备。
图一、贮罐压力式空气泡沫比例混合装置泡沫灭火系统示意图
二、规格及型号
压力式泡沫比例混合装置按填盛方式分隔膜型、普通型，按罐体放置方式分卧式、立式两种形式。
泡沫混合比一般为3％或6％，亦可提供8％的混合液用于中倍数泡沫灭火系统。
该装置混合液流量32-160L/S，贮罐容积为1000-16000L不同规格。
根据所需要的混合液流量和泡沫喷射时间、比例混合器和泡沫罐可任意组合成系列产品，以满足工程应用的需要。
三、结构及工作原理
压力式泡沫比例混合装置由罐体（普通型或隔膜型）、比例混合器总成、进水管路总成、出水管总成，排液管总成等组成。
当消防水泵的压力水沿供水管道进入比例混合器时，一部分压力水经进水管道流入泡沫液贮罐，将罐内（或隔膜内）的泡沫液压出，泡沫液通过出液管道进入压力比例混合器，在混合器中与水按规定的比例形成混合液流出混合器，再通过混合液管被送入泡沫产生设备，喷射泡沫进行灭火（见图二）。
该装置中设定为水压超过1.2Mpa时即能自动泄压，以保持装置安全。
(一)普通型
由于溢水环安装在罐体内的最上方，进入管路流入罐内的压力水能从罐内上方缓缓流出，水与泡沫液不会快速混合，保持比重大于水的泡沫药剂始终在水的下方，以满足比例混合器按比例使泡沫液与水的混合要求。
(二)隔膜式贮罐
由于贮罐内带有高强度橡胶囊，在使用过程中所贮存的泡沫原液不与水接触，每次使用后所剩的泡沫原液不会失效。
此外性能稳定的橡胶囊也可以贮存各类轻水泡沫原液。
图二、贮罐式泡沫比例混合装置工作原理图
四、安装
1、压力式泡沫比例混合装置应按照本说明书的安装尺寸，用地脚螺栓稳固地固定在混凝土基础上，本装置最好安装在室内。
2、进出水管道按本装置进出水法兰尺寸进行连接。
3、放水管长度根据已有的建筑设施、下水道位置等现场自定。
4、安装完毕后，应进行一次系统密封性试验，贮液罐和管道不允许有渗漏
现象，安全阀不能失灵。
五、使用方法
（一）使用条件
1、与混合装置配套的消防水泵的压力必须达到混合器进口工作压力的要
求。
2、本装置的工作压力范围为0.6-1.2Mpa，不能超出规定范围使用，否则将
影响混合比，降低泡沫质量。
3、混合装置在标定的工作压力范围内使用的压力大小，取决与所配用的泡
沫灭火设备的工作压力和管道当量长度的摩阻损失。
4、在备用状态时，混合器中所有阀门应为关闭状态。
（二）普通型压力式泡沫比例混合装置使用方法
1、泡沫液充装
首先打开排气阀3和加液口法兰盖，由加液口进行人工充液，也可用电动加液泵向内加注泡沫液。
当泡沫液从排气阀3溢出时，即可停止充装，并关闭阀3。
操作流程
正式使用时，开启主管阀A、B，主管道开始进水，当进水压力达到所需压力时，打开进水阀1，观看压力表，当罐中压力达到所需值时打开出液阀2，此时混合液即能按规定比例输出进行灭火作业。
（1）停止工作时，将阀1、阀2关闭，打开排气阀3泄压，当压力表复零时，打开排液阀4，将罐内剩余液体排尽，关闭阀3、阀4。
（2）贮罐冲洗
由于无隔膜贮罐在使用时，泡沫液已经在贮罐内与水混合，剩余泡沫液不能继续使用。
每次使用或做完试验后，剩余泡沫液应当全部放尽，并且对贮罐进行彻底清洗，才能重新充装泡沫液。
冲洗方法：关闭阀4、阀2、，开启阀1向罐内充水，当充满后，放置8—10小时，然后开启阀4将水放尽，有条件时可用压缩空气将贮罐吹干，亦可以人工冲洗贮罐内壁，干燥后重新充装泡沫液。
（3）实验时充装泡沫液的方法：
按以上第（3）条方法将贮罐充满清水，开启出气阀3，打开法兰盖C 向罐内充入泡沫液，由于泡沫液比重大于清水，所以泡沫液充满贮罐底部，而将多余的水从出气阀挤出，每次试验使用的泡沫液用量一般为贮罐容积的1/4左右，但最少不少于500升为宜。
充完泡沫液后，即关闭全部阀门，试验时的操作方法同上。
（三）隔膜型压力式泡沫比例混合装置操作流程
1、起动消防水泵，并且管道有压力水后，先打开进口阀A、出口阀B及进水阀1。
2、系统出口阀B的开度，使压力表显示到泡沫比例混合装置标定工作压力，并稳定在一定数值。
3、当贮罐内进入压力水并且压力升到工作压力后，即可打开出液阀2。
泡沫混合液即自动调节到6％或3％的比例，并且开始向系统输出泡沫混合液。
4、当停止供液时，应先关闭出液阀2（以免压力水倒灌入泡沫液橡胶袋内，然后关闭其它阀门）。
同时亦应终止水泵工作。
5、初次灌泡沫液的方法：
（1）关闭阀5，开启阀3、阀4、阀6；
（2）打开法兰盖C，可用人工向胶囊中加注泡沫液，亦可用电动加液泵向内加注泡沫液；
（3）当泡沫液从阀3溢出时，可认为泡沫液已注满；
6、试水时，打开阀4、阀1，通入压力水，当阀4溢水后，即可关闭，使贮罐处于常备状态。
六、维护和保养
1、使用前先检查加液管上法兰盖、连接管法兰是否密封，各种阀门是否关
闭。
2、每使用完一次后必须用清水将贮罐和管道内冲洗干净，内外表面要进行
补漆防腐处理。
3、灌装泡沫液时，应保持罐内清洁，不得与油类或其它泡沫液相混，不应
与老化的泡沫液混合使用，泡沫液型号不能用错。
4、泡沫液应避免阳光直射，并贮藏在温差小的场所，要尽量少与空气直接
接触。
凡贮藏超过两年的泡沫液，使用前应抽样检验，合格后方可使用，对于失效的泡沫液应及时更换。
5、装隔膜的贮罐应每半年作一次检漏试验。
试验时开启放水阀6，如有泡
沫泄漏，则证明胶囊有损，应及时修补或更换。
6、在更换泡沫液时，应对该灭火系统作一次模拟试验，以检查比例混合装
置以及泡沫产生器等设备的工况是否正常可靠，如有异常应及时检修。
7、更换失效泡沫液时，应对装置进行全面清洗。
清洗胶囊的方法是：
（1）先放尽胶囊内剩余泡沫液，然后开启水腔放水阀6，再从胶囊放气阀3接通压缩空气（压力0.02-0.1mpa），开启罐体下部排液阀5，把胶囊内泡沫残液吹尽。
（2）关闭阀5，开阀4，从加液口C向胶囊加满清水清洗胶囊内表面，然后开阀5，从阀3接通压缩空气将水挤出，并继续用压缩空气
喷吹胶囊三十分钟，把胶囊内水份彻底吹干，重新灌装泡沫液。
8、实际使用时，贮罐内一定要灌满泡沫液。
