数字电路实验报告计数器的逻辑功能及应用

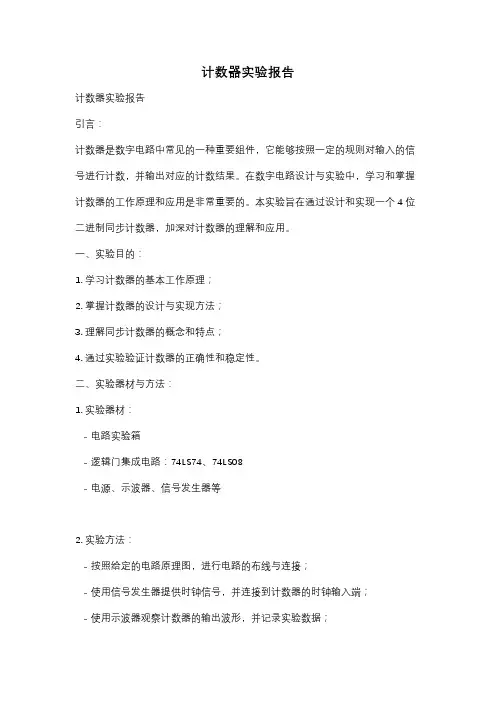

计数器实验报告
计数器实验报告计数器实验报告引言：计数器是数字电路中常见的一种重要组件，它能够按照一定的规则对输入的信号进行计数，并输出对应的计数结果。
在数字电路设计与实验中，学习和掌握计数器的工作原理和应用是非常重要的。
本实验旨在通过设计和实现一个4位二进制同步计数器，加深对计数器的理解和应用。
一、实验目的：1. 学习计数器的基本工作原理；2. 掌握计数器的设计与实现方法；3. 理解同步计数器的概念和特点；4. 通过实验验证计数器的正确性和稳定性。
二、实验器材与方法：1. 实验器材：- 电路实验箱- 逻辑门集成电路：74LS74、74LS08- 电源、示波器、信号发生器等2. 实验方法：- 按照给定的电路原理图，进行电路的布线与连接；- 使用信号发生器提供时钟信号，并连接到计数器的时钟输入端；- 使用示波器观察计数器的输出波形，并记录实验数据；- 根据实验数据，分析计数器的工作情况，并进行验证。
三、实验过程与结果分析：1. 电路连接：根据给定的电路原理图，将74LS74和74LS08等逻辑门集成电路按照正确的引脚连接方式进行布线。
2. 时钟信号设置：使用信号发生器提供适当的时钟信号，并将其连接到计数器的时钟输入端。
3. 观察输出波形：使用示波器观察计数器的输出波形，并记录实验数据。
4. 数据分析与验证：根据实验数据，对计数器的工作情况进行分析和验证。
检查输出波形是否按照预期进行计数，是否存在错误或不稳定的情况。
实验结果显示，计数器能够按照预期的规则进行计数，并输出正确的计数结果。
通过改变时钟信号的频率和占空比，可以观察到计数器的计数速度和稳定性的变化。
四、实验总结：通过本次实验，我们深入了解了计数器的工作原理和应用。
计数器作为数字电路中常见的组件，广泛应用于各种计数和定时任务中。
同步计数器能够实现多位的二进制计数，并具有较高的稳定性和可靠性。
然而，在实验过程中也发现了一些问题。
例如，当时钟信号频率较高时，计数器可能出现计数错误或不稳定的情况。
数电实验报告：实验4-计数器及应用161
广东海洋大学学生实验报告书（学生用表）实验名称课程名称 课程号 学院(系)专业 班级 学生姓名 学号 实验地点 实验日期实验4 计数器及其应用一、实验目的1、熟悉中规模集成计数器的逻辑功能及使用方法2、掌握用74LS161构成计数器的方法3、熟悉中规模集成计数器应用二、实验原理计数器是典型的时序逻辑电路，它是用来累计和记忆输入脉冲的个数．计数是数字系统中很重要的基本操作，集成计数器是最广泛应用的逻辑部件之一。
计数器种类较多，按构成计数器中的多触发器是否使用一个时钟脉冲源来分，有同步计数器和异步计数器；根据计数制的不同，可分为二进制计数器、十进制计数器和任意进制计数器；根据计数的增减趋势，又分为加法、减法和可逆计数器。
还有可预置数和可编程序功能计数器等。
本实验主要研究中规模十进制计数器74LS161的功能及应用。
1、中规模集成计数器74LS161 是四位二进制可预置同步计数器，由于它采用4 个主从JK 触发器作为记忆单元，故又称为四位二进制同步计数器，其集成芯片管脚如图1所示：管脚符号说明：电源正端Vcc ，接+5V ；异步置零（复位）端Rd ；时钟脉冲CP ；预置数控制端 A 、B 、C 、D ；数据输出端 QA 、QB 、QC 、QD ；进位输出端 RCO ：使能端EP ，ET ；预置端 LD ；图1 74LS161 管脚图GDOU-B-11-112该计数器由于内部采用了快速进位电路，所以具有较高的计数速度。
各触发器翻转是靠时钟脉冲信号的正跳变上升沿来完成的。
时钟脉冲每正跳变一次，计数器内各触发器就同时翻转一次，74LS161的功能表如表1所示：表1 74LS161 逻辑功能表2、实现任意进制计数器由于74LS161的计数容量为16，即计16个脉冲，发生一次进位，所以可以用它构成16进制以内的各进制计数器，实现的方法有两种：置零法（复位法）和置数法（置位法）。
(1) 用复位法获得任意进制计数器假定已有N进制计数器，而需要得到一个M进制计数器时，只要M＜N，用复位法使计数器计数到M时置“0”，即获得M进制计数器。
数电实验 计数器逻辑功能和设计
2.5 计数器逻辑功能和设计1．实验目的（1）熟悉四位二进制计数器的逻辑功能和使用方法。
（2）熟悉二-五-十进制计数器的逻辑功能和使用方法。
（3）熟悉中规模集成计数器设计任意进制计数器的方法。
（4）初步理解数字电路系统设计方法，以数字钟设计为例。
2．实验仪器设备（1）数字电路实验箱。
（2）数字万用表。
（3）数字集成电路：74161 4位二进制计数器74390 2二-五-十进制计数器7400 4与非门7408 4与门7432 4或门3．预习（1）复习实验所用芯片的逻辑功能及逻辑函数表达式。
（2）复习实验所用芯片的结构图、管脚图和功能表。
（3）复习实验所用的相关原理。
（4）按要求设计实验中的各电路。
4．实验原理（1）计数器是一个用以实现计数功能的时序逻辑部件，它不仅可以用来对脉冲进行计数，还常用做数字系统的定时、分频和执行数字运算以及其他特定的逻辑功能。
计数器的种类很多，按构成计数器中的各触发器是否使用一个时钟脉冲源来分，有同步计数器和异步计数器；根据计数进制的不同，分为二进制、十进制和任意进制计数器；根据计数的增减趋势分为加法、减法和可逆计数器；还有可预置数和可编程功能计数器等。
（2）利用集成计数器芯片构成任意（N）进制计数器方法。
①反馈归零法。
反馈归零法是利用计数器清零端的清零作用，截取计数过程中的某一个中间状态控制清零端，使计数器由此状态返回到零重新开始计数。
把模数大的计数器改成模数小的计数器，关键是清零信号的选择。
异步清零方式以N作为清零信号或反馈识别码，其有效循环状态为0～N-1；同步清零方式以N-1作为反馈识别码，其有效循环状态为0～N-1。
还要注意清零端的有效电平，以确定用与门还是与非门来引导。
②反馈置数法。
反馈置数法是利用具有置数功能的计数器，截取从Nb到Na 之间的N个有效状态构成N进制计数器。
其方法是当计数器的状态循环到Na时，由Na构成的反馈信号提供置数指令，由于事先将并行置数数据输入端置成了Nb 的状态，所以置数指令到来时，计数器输出端被置成Nb，再来计数脉冲，计数器在Nb基础上继续计数至Na，又进行新一轮置数、计数，其关键是反馈识别码的确定与芯片的置数方式有关。
数电实验之计数器
计数器一实验目的1、掌握中规模集成计数器的逻辑功能及使用方法。
2、学习运用集成电路芯片计数器构成N位十进制计数器的方法。
二实验原理计数器是一个用以实现计数功能的时序器件，它不仅可以用来记忆脉冲的个数，还常用于数字系统的定时、分频和执行数字运算以及其它特定的逻辑功能。
计数器种类很多，按构成计数器中的各个触发器输出状态更新是否受同一个CP脉冲控制来分，有同步和异步计数器，根据计数制的不同，分为二进制、十进制和任意进制计数器。
根据计数的增减趋势分，又分为加法、减法和可逆计数器。
另外，还有可预置数和可编程功能的计数器等。
目前，无论是TTL还是CMOS集成电路，都有品种较齐全的中规模集成计数器芯片。
如：异步十进制计数器74LS90，4位二进制同步计数器74LS93，CD4520，4位十进制计数器74LS160、74LS162；4位二进制可预置同步计数器CD40161、74LS161、74LS163；4位二进制可预置同步加/减计数器CD4510、CD4516、74LS191、74LS193；BCD码十进制同步加/减计数器74LS190、74LS192、CD40192等。
使用者只要借助于器件手册提供的功能表和工作波形图以及引出端的排列就能正确使用这些器件。
例如74LS192同步十进制可逆计数器，具有双时钟输入十进制可逆计数功能；异步并行置数功能；保持功能和异步清零功能。
74192功能见表表19.1*表中符号和引脚符号的对应关系：CR = CLR—清零端；LD= LOAD—置数端（装载端）CP U = UP—加计数脉冲输入端CP D = DOWN—减计数脉冲输入端CO——非同步进位输出端（低电平有效）BO——非同步借位输出端（低电平有效）D3 D2 D1 D0 = D C B A—计数器数据输入端Q D Q C Q B Q A—计数器数据输出端根据功能表我们可以设计一个特殊的12进制的计数器，且无0数。
如图19.1所示：当计数器计到13时，通过与非门产生一个复位信号，使第二片74LS192（时十位）直接置成0000，而第一片74LS192计时的个位直接置成0001；从而实现了1——12的计数。
计数器实验报告心得
计数器实验报告心得计数器是数字电路中的一种基本逻辑电路，用于计数或计时。
在本次实验中，我们使用了74LS169计数器，在实验中验证了它的计数和计时的功能。
通过实验，我深刻认识到数字电路中的计数器的重要性和使用方法。
下面是我的实验报告心得：我们需要了解计数器的基本原理和功能。
计数器是一种寄存器，它有一个时钟输入端和一个复位输入端。
在每一个时钟脉冲下，计数器的数值都会加一，当计数器的数值达到最大值时，它会从0重新开始计数。
在实际应用中，计数器可以用于计数、计时和频率测量等。
我们进行了二进制加法实验，将两个计数器级联，实现二进制加法计数器。
在实践中，我们使用了两个74LS169计数器，将一个计数器的输出端口与另一个计数器的时钟输入端相连。
我们根据二进制加法的原理，在两个计数器之间添加了一个异或门来处理进位问题。
实验中，我们使用了LED数码管来显示计数器的计数结果，可以清晰地看到两个计数器的加法计数器工作方式。
在计数器实验中，我最大的收获是学习了数字电路的实际应用。
通过实验，我深刻认识到计数器在数字电路中的重要性，以及如何将它们组合起来实现更加复杂的电路和功能。
在实验结束后，我还了解了如何使用示波器来测试计数器的输出信号，以及如何进行计数器的扩展。
通过计数器实验，我对数字电路的原理和应用有了更加深入的理解，也掌握了实现计数器的方法和技巧。
这对于我以后的学习和工作都有着重要的意义，我相信这次实验经验将对我的电子工程知识积累有所帮助。
计数器的实际应用十分广泛。
在数据传输和计时系统中，计数器被用来定位数据包和计算数据传输速率。
在计算机内存和CPU中，计数器用于处理CPU时钟和计算指令执行次数。
在信号发生器中，计数器可以用于生成固定频率的时钟信号，以及通过分频器实现不同频率的信号输出。
通过这次计数器实验，我也体会到了数字电路的实验难度和实验精度。
在数字电路中，一些微小的误差或干扰都会影响到计数器的工作稳定性和准确性。
数字逻辑实验报告
数字逻辑实验报告数字逻辑实验报告引言：数字逻辑是计算机科学中的基础知识，它研究的是数字信号的处理与传输。
在现代科技发展的背景下，数字逻辑的应用越来越广泛，涉及到计算机硬件、通信、电子设备等众多领域。
本实验旨在通过设计和实现数字逻辑电路，加深对数字逻辑的理解，并掌握数字逻辑实验的基本方法和技巧。
实验一：逻辑门电路设计与实现逻辑门是数字电路的基本组成单元，由与门、或门、非门等构成。
在本实验中，我们设计了一个4位全加器电路。
通过逻辑门的组合，实现了对两个4位二进制数的加法运算。
实验过程中，我们了解到逻辑门的工作原理，掌握了逻辑门的真值表和逻辑方程的编写方法。
实验二：多路选择器的设计与实现多路选择器是一种常用的数字逻辑电路，它可以根据控制信号的不同，从多个输入信号中选择一个输出信号。
在本实验中，我们设计了一个4位2选1多路选择器电路。
通过对多路选择器的输入信号和控制信号的设置，实现了对不同输入信号的选择。
实验过程中，我们了解到多路选择器的工作原理，学会了多路选择器的真值表和逻辑方程的编写方法。
实验三：时序逻辑电路的设计与实现时序逻辑电路是一种能够存储和处理时序信息的数字逻辑电路。
在本实验中，我们设计了一个简单的时序逻辑电路——D触发器。
通过对D触发器的输入信号和时钟信号的设置，实现了对输入信号的存储和传输。
实验过程中，我们了解到D触发器的工作原理，掌握了D触发器的真值表和逻辑方程的编写方法。
实验四：计数器电路的设计与实现计数器是一种能够实现计数功能的数字逻辑电路。
在本实验中，我们设计了一个4位二进制计数器电路。
通过对计数器的时钟信号和复位信号的设置，实现了对计数器的控制。
实验过程中，我们了解到计数器的工作原理，学会了计数器的真值表和逻辑方程的编写方法。
结论：通过本次实验，我们深入了解了数字逻辑的基本原理和应用方法。
通过设计和实现逻辑门电路、多路选择器、时序逻辑电路和计数器电路，我们掌握了数字逻辑实验的基本技巧，并加深了对数字逻辑的理解。
数电实验报告：实验4-计数器及应用161
广东海洋大学学生实验报告书（学生用表）实验名称实验名称课程名称课程名称课程号课程号学院学院((系) 专业专业班级班级学生姓名学生姓名学号学号实验地点实验地点实验日期实验日期实验4 计数器及其应用一、实验目的1、熟悉中规模集成计数器的逻辑功能及使用方法、熟悉中规模集成计数器的逻辑功能及使用方法2、掌握用74LS161构成计数器的方法构成计数器的方法3、熟悉中规模集成计数器应用、熟悉中规模集成计数器应用二、实验原理计数器是典型的时序逻辑电路，它是用来累计和记忆输入脉冲的个数．计数是数字系统中很重要的基本操作，集成计数器是最广泛应用的逻辑部件之一。
计数器种类较多，按构成计数器中的多触发器是否使用一个时钟脉冲源来分，有同步计数器和异步计数器；步计数器和异步计数器；根据计数制的不同，根据计数制的不同，根据计数制的不同，可分为二进制计数器、可分为二进制计数器、可分为二进制计数器、十进制计数十进制计数器和任意进制计数器；根据计数的增减趋势，又分为加法、减法和可逆计数器。
还有可预置数和可编程序功能计数器等。
本实验主要研究中规模十进制计数器74LS161的功能及应用。
的功能及应用。
1、中规模集成计数器74LS161 是四位二进制可预置同步计数器，由于它采用4 个主从JK 触发器作为记忆单元，故又称为四位二进制同步计数器，其集成芯片管脚如图元，故又称为四位二进制同步计数器，其集成芯片管脚如图11所示：所示：管脚符号说明：电源正端Vcc ，接+5V ；异步置零（复位）端Rd ；时钟脉冲CP ；预置数控制端数控制端 A 、B 、C 、D ；数据输出端；数据输出端 QA 、QB 、QC 、QD ；进位输出端；进位输出端 RCO ：使能端：使能端EP EP EP，，ET ET；预置端；预置端；预置端LD ；图1 74LS161 管脚图管脚图GDOU-B-11-112该计数器由于内部采用了快速进位电路，所以具有较高的计数速度。
eda计数器的实验报告
eda计数器的实验报告EDA计数器的实验报告引言：计数器是数字电路中常用的组合逻辑电路，用于实现对输入信号的计数功能。
EDA计数器是一种基于EDA（Electronic Design Automation，电子设计自动化）技术的计数器，利用EDA工具进行设计和仿真，能够更加高效地完成计数任务。
本实验旨在通过设计和实现EDA计数器，探索其原理和应用。
一、实验目的本实验的目的是通过设计和实现EDA计数器，深入理解计数器的工作原理，并掌握EDA技术在数字电路设计中的应用。
通过实验，我们将学习以下内容：1. 计数器的基本原理和分类；2. EDA工具的使用方法；3. 数字电路的设计与仿真。
二、实验步骤1. 确定计数器的功能要求：根据实验要求，我们需要设计一个4位二进制计数器，能够实现从0000到1111的计数功能。
2. 使用EDA工具进行设计：选择合适的EDA工具（如Verilog、VHDL等），根据计数器的功能要求，编写相应的代码。
3. 进行仿真：利用EDA工具提供的仿真功能，对设计的计数器进行仿真，验证其正确性和稳定性。
4. 进行综合和布局布线：将设计的计数器进行综合和布局布线，生成对应的逻辑网表和物理布局。
5. 进行时序分析和时序优化：对设计的计数器进行时序分析，优化其时序性能，确保其能够满足实际应用需求。
6. 进行静态和动态功耗分析：对设计的计数器进行静态和动态功耗分析，评估其功耗性能，并进行相应的优化。
三、实验结果与分析经过以上步骤的设计和优化，我们成功实现了一个4位二进制计数器。
通过EDA工具的仿真功能，我们验证了计数器的正确性和稳定性。
在时序分析和时序优化过程中，我们发现了一些潜在的时序问题，并进行了相应的优化，确保了计数器的正常工作。
在静态和动态功耗分析中，我们评估了计数器的功耗性能，并进行了一些优化措施，减少了功耗。
四、实验总结通过本次实验，我们深入学习了计数器的原理和分类，并掌握了EDA技术在数字电路设计中的应用。
数电实验报告计数器
数电实验报告计数器计数器是数字电路中常见的一种电路元件，用于计数和显示数字。
在数电实验中，我们通常会设计和实现各种类型的计数器电路，以探究其工作原理和性能特点。
本文将介绍数电实验中的计数器的设计和实验结果，并探讨其应用和改进。
一、设计和实现在数电实验中，我们通常使用逻辑门和触发器来实现计数器电路。
逻辑门用于控制计数器的输入和输出，而触发器则用于存储和更新计数器的状态。
以4位二进制计数器为例，我们可以使用四个触发器和适当的逻辑门来实现。
触发器的输入端连接到逻辑门的输出端，而逻辑门的输入端连接到触发器的输出端。
通过适当的控制信号，我们可以实现计数器的正向计数、逆向计数、清零和加载等功能。
在实验中，我们需要根据设计要求选择适当的逻辑门和触发器，并将其连接起来。
然后，通过给逻辑门和触发器提供适当的输入信号，我们可以观察计数器的输出结果，并验证其正确性和稳定性。
二、实验结果在实验中，我们设计了一个4位二进制计数器，并通过适当的输入信号进行了测试。
实验结果表明，计数器能够正确地进行正向计数和逆向计数，并能够在达到最大计数值或最小计数值时自动清零。
此外，我们还观察到计数器的输出信号在计数过程中保持稳定，并且能够及时响应输入信号的变化。
这说明计数器具有较高的稳定性和响应速度，适用于各种计数应用场景。
三、应用和改进计数器在数字电路中有广泛的应用，例如频率分频、时序控制、计时器等。
通过适当的设计和连接，我们可以实现各种复杂的计数功能，满足不同的应用需求。
在实验中，我们还可以对计数器进行改进和优化，以提高其性能和功能。
例如，我们可以增加计数器的位数，以扩大计数范围；我们还可以添加输入输出接口，以实现与其他电路元件的连接和通信。
此外，我们还可以使用更高级的计数器电路，如同步计数器、环形计数器等，以实现更复杂的计数功能。
这些改进和扩展将进一步提高计数器的灵活性和实用性。
总结：通过数电实验，我们了解了计数器的设计和实现原理，并验证了其在实际应用中的性能和功能。
计数器及其应用的实验原理
计数器及其应用的实验原理1. 什么是计数器？计数器是一种电子数字逻辑电路，用于计算和记数。
它由触发器和逻辑门组成，根据输入信号的变化来记录和显示一个有序的数字序列。
计数器可以实现加法、减法、乘法和除法等运算。
2. 计数器的工作原理计数器基于触发器工作，触发器是一种可以存储和改变其状态的电子开关。
常见的触发器有RS触发器、JK触发器和D触发器。
计数器根据触发器的状态改变来计数。
2.1 二进制计数器二进制计数器是最常用的计数器类型。
它由多个触发器按照一定顺序串联而成，每个触发器表示一个二进制位（0或1）。
当计数器接收到时钟信号时，触发器按照设定的计数模式改变其状态，从而实现计数功能。
2.2 计数模式计数器可以采用不同的计数模式，如递增计数、递减计数、加法计数和减法计数等。
计数模式根据输入信号的变化来确定计数的方向和方式。
3. 计数器的应用3.1 秒表计数器可用于制作秒表。
通过将计数器连接到一个时钟信号源，每个时钟周期就会触发计数器计数一次。
当需要计时时，可以启动计数器并显示经过的时间。
3.2 频率计计数器可以用来测量和显示信号的频率。
通过将计数器连接到输入信号，每个计数器计数周期都会表示输入信号的一个完整周期。
根据计数器计数的频率，可以得到输入信号的频率。
3.3 数字表计数器可以用于制作数字表。
通过将计数器的输出与数码管连接，可以实现数字表对时间、温度、湿度等数值的显示。
通过控制计数器的计数速度，可以调整数字表的刷新速率。
3.4 电子游戏计数器还可以用于制作电子游戏。
通过将计数器的输出与游戏的计分系统连接，可以实现计分的功能。
玩家的得分通过计数器累加并显示在游戏界面上。
4. 总结计数器是一种重要的数字电路，可以用于计数、计时和计算等应用。
它基于触发器的工作原理，通过触发器的状态改变来实现计数功能。
计数器可应用于秒表、频率计、数字表和电子游戏等领域。
掌握计数器的原理和应用可以帮助我们理解和设计更复杂的数字逻辑电路。
数字电路 实验 计数器及其应用 实验报告
实验六计数器及其应用一、实验目的1．学习用集成触发器构成计数器的方法2．掌握同步计数的逻辑功能、测试方法及功能扩展方法3．掌握构成任意进制计数器的方法二、实验设备和器件1．+5V直流电源2．双踪示波器3．连续脉冲源4．单次脉冲源5．逻辑电平开关6．逻辑电平显示器7．译码显示器8．CC4013×2（74LS74）CC40192×3（74LS192）CC4011（74LS00）CC4012（74LS20）三、实验原理计数器是一个用以实现计数功能的时序部件，它不仅可用来计脉冲数，还常用作数字系统的定时、分频和执行数字运算以及其它特定的逻辑功能。
计数器种类很多。
计数器计数时所经历的独立状态总数为计数器的模（M）。
计数器按模可分为二进计数器（M=2n）、十进计数器（M=10n）和任意进制计数器（M≠2n、M≠10n）。
按计数脉冲输入方式不同，可分为同步计数和异步计数。
按计数值增减趋势分为：加法计数器、减法计数器和可逆（加/减）计数器。
1．用D触发器构成异步二进制加/减计数器图6-1是用四只D触发器构成的四位二进制异步加法计数器，它的连接特点是将每只D触发器接成T 触发器，再由低位触发器的Q端和高一位的CP端相连接。
若将图6-1稍加改动，即将低位触发器的Q端与高一位的CP端相连接，即构成了一个4位二进制减法计数器。
2．中规模十进制计数器、十六进制计数器（1）CC40192是同步十进制可逆计数器，具有双时钟输入，并具有清除和置数等功能。
当清除端CR为高电平“1”时，计数器直接清零；CR置低电平则执行其它功能。
当CR为低电平，置数端LD也为低电平时，数据直接从置数端D0、D1、D2、D3置入计数器。
当CR为低电平，LD为高电平时，执行计数功能。
执行加计数时，减计数端CP D接高电平，计数脉冲由CP U输入；在计数脉冲上升沿进行8421码十进制加法计数。
执行减计数时，加计数端CP U接高电平，计数脉冲由减计数端CP D 输入，表6-2为8421码十进制加、减计数器的状态转换表。
西工大数字电路实验报告——实验五
实验五：计数器及其应用一．实验目的：1. 熟悉常用中规模计数器的逻辑功能。
2. 掌握二进制计数器和十进制计数器的工作原理和使用方法。
3. 运用集成计数器构成1/N 分频器。
二． 实验设备：数字电路试验箱，数字双踪示波器，函数信号发生器，74LS90及Multisim 仿真软件。
三． 实验原理：计数是一种最简单基本运算，计数器在数字系统中主要是对脉冲的个数进行计数，以实现测量、计数和控制的功能，同时兼有分频功能。
计数器按计数进制有：二进制计数器，十进制计数器和任意进制计数器；按计数单元中触发器所接收计数脉冲和翻转顺序分有：异步计数器，同步计数器；按计数功能分有：加法计数器，减法计数器，可逆（双向）计数器等。
目前，TTL 和CMOS 电路中计数器的种类很多，大多数都具有清零和预置功能，使用者根据器件手册就能正确地运用这些器件。
实验中用到异步清零二-五-十进制异步计数器74LS90。
74LS90是一块二-五-十进制异步计数器，外形为双列直插，引脚排列如图（1）所示，逻辑符号如图（2）所示，图中的NC 表示此脚为空脚，不接线，它由四个主从JK 触发器和一些附加门电路组成，其中一个触发器构成一位二进制计数器；另三个触发器构成异步五进制计数器。
在74LS90计数器电路中，设有专用置“0”端)1(0R 、)2(0R 和置“9”端)1(9S 、)2(9S 。
其中)1(0R 、)2(0R 为两个异步清零端，)1(9S 、)2(9S 为两个异步置9端，CP1、CP2为两个时钟输入端，Q0~Q3为计数输出端，74LS90的功能表见表（1），由此可知：当R1=R2=S1=S2=0时，时钟从CP1引入，Q0输出为二进制；时钟从CP2引入，Q3输出为五进制；时钟从CP1引入，而Q0接CP2 ，即二进制的输出与五进制的输入相连，则Q3Q2Q1Q0输出为十进制（8421BCD 码）；时钟从CP2引入，而Q3接CP1 ，即五进制的输出与二进制的输入相连，则Q0Q1Q2Q3输出为十进制（5421BCD 码）。
计数器显示电路实训报告
一、实验目的1. 理解和掌握计数器的基本原理和工作方式。
2. 学习计数器显示电路的设计与搭建方法。
3. 熟悉计数器在数字电路中的应用。
4. 培养实际操作能力和问题解决能力。
二、实验原理计数器是一种用于实现计数功能的数字电路，其基本原理是利用触发器进行计数。
常见的计数器有异步计数器和同步计数器两种。
异步计数器采用触发器级联的方式，计数过程中各个触发器的翻转时间不同，因此存在一定的延迟；同步计数器则采用统一的时钟信号，使得各个触发器同时翻转，计数速度快。
计数器显示电路主要由计数器、译码器和显示器三部分组成。
计数器负责计数，译码器将计数器的输出转换为对应的显示信号，显示器则将译码器的信号转换为数字显示。
三、实验仪器与材料1. 数字逻辑实验箱2. 计数器芯片（如74LS90、74LS161等）3. 译码器芯片（如74LS48、CD4511等）4. 显示器（如七段数码管）5. 电源、导线、连接器等四、实验步骤1. 搭建计数器电路（1）根据实验要求选择合适的计数器芯片，如74LS90。
（2）按照计数器芯片的引脚功能，将计数器的输入端、输出端和时钟信号分别连接到实验箱的相应接口。
（3）检查电路连接是否正确，确保无短路或接触不良现象。
2. 搭建译码器电路（1）根据实验要求选择合适的译码器芯片，如74LS48。
（2）将译码器的输入端连接到计数器的输出端。
（3）将译码器的输出端连接到显示器的输入端。
（4）检查电路连接是否正确，确保无短路或接触不良现象。
3. 搭建显示器电路（1）将显示器的各个段分别连接到译码器的输出端。
（2）检查电路连接是否正确，确保无短路或接触不良现象。
4. 电源连接（1）将实验箱的电源连接到计数器、译码器和显示器的电源接口。
（2）确保电源电压符合实验要求。
5. 电路调试（1）打开实验箱电源，观察显示器是否正常显示数字。
（2）通过实验箱的按键或开关控制计数器的计数方向和速度。
（3）观察显示器显示的数字是否与计数器的计数值一致。
计数器及其应用实验报告总结
计数器及其应用实验报告总结
计数器是一种基本的数字电路，在实验中我们学习了几种常见的计数器，并且了解了它们的原理和应用。
通过实验，我对计数器的工作原理和设计方法有了更深入的理解。
以下是我对实验的总结。
首先，我们学习了二进制计数器。
二进制计数器是一种最常见的计数器类型，它可以进行二进制计数，最简单的二进制计数器是3位二进制计数器，能够计数从0到7。
通过该实验，我了解了二进制计数器的原理，如何设计和实现二进制计数器。
其次，我们学习了十进制计数器。
十进制计数器是一种可以进行十进制计数的计数器。
在实验中，我们使用了74LS90芯片来构建十进制计数器，该芯片能够计数从0到9。
通过实验，我学习了十进制计数器的原理和设计方法，并且了解了如何将二进制计数器转换为十进制计数器。
此外，我们还学习了分频器和频率计数器。
分频器是一种能够将输入频率分频的电路，它可以将一个高频率信号分频为一个较低的频率信号。
频率计数器则是一种能够测量输入信号频率的电路。
通过实验，我对分频器和频率计数器有了更深入的了解，并且学会了如何设计和实现这些电路。
总的来说，通过这次实验，我对计数器有了更加深入的理解。
我学会了计数器的原理和设计方法，以及它们在数字电路中的应用。
这些知识对于我的学习和实际应用都非常有帮助。
通过实验，我也更加深入地体会到了数字电路的实际操作和应用。
我相信这些知识和经验将对我的未来学习和研究产生积极的影响。
数字系统电路实验报告(3篇)
第1篇一、实验目的1. 理解数字系统电路的基本原理和组成。
2. 掌握数字电路的基本实验方法和步骤。
3. 通过实验加深对数字电路知识的理解和应用。
4. 培养学生的动手能力和团队合作精神。
二、实验原理数字系统电路是由数字逻辑电路构成的，它按照一定的逻辑关系对输入信号进行处理，产生相应的输出信号。
数字系统电路主要包括逻辑门电路、触发器、计数器、寄存器等基本单元电路。
三、实验仪器与设备1. 数字电路实验箱2. 数字万用表3. 示波器4. 逻辑分析仪5. 编程器四、实验内容1. 逻辑门电路实验（1）实验目的：熟悉TTL、CMOS逻辑门电路的逻辑功能和测试方法。
（2）实验步骤：1）搭建TTL与非门电路，测试其逻辑功能；2）搭建CMOS与非门电路，测试其逻辑功能；3）测试TTL与门、或门、非门等基本逻辑门电路的逻辑功能。
2. 触发器实验（1）实验目的：掌握触发器的逻辑功能、工作原理和应用。
（2）实验步骤：1）搭建D触发器电路，测试其逻辑功能；2）搭建JK触发器电路，测试其逻辑功能；3）搭建计数器电路，实现计数功能。
3. 计数器实验（1）实验目的：掌握计数器的逻辑功能、工作原理和应用。
（2）实验步骤：1）搭建同步计数器电路，实现加法计数功能；2）搭建异步计数器电路，实现加法计数功能；3）搭建计数器电路，实现定时功能。
4. 寄存器实验（1）实验目的：掌握寄存器的逻辑功能、工作原理和应用。
（2）实验步骤：1）搭建4位并行加法器电路，实现加法运算功能；2）搭建4位并行乘法器电路，实现乘法运算功能；3）搭建移位寄存器电路，实现数据移位功能。
五、实验结果与分析1. 逻辑门电路实验通过搭建TTL与非门电路和CMOS与非门电路，测试了它们的逻辑功能，验证了实验原理的正确性。
2. 触发器实验通过搭建D触发器和JK触发器电路，测试了它们的逻辑功能，实现了计数器电路，验证了实验原理的正确性。
3. 计数器实验通过搭建同步计数器和异步计数器电路，实现了加法计数和定时功能，验证了实验原理的正确性。
数字电路技术实验之计数器
实验七计数器一、实验目的1. 熟悉中规模集成计数器的逻辑功能及使用方法。
2. 掌握用中规模集成计数器构成任意进制计数器的方法。
3. 学习用集成触发器构成计数器的方法。
二、实验原理计数器是一个用以实现计数功能的时序部件，它不仅可以用来对脉冲计数，还常用作数字系统的定时、分频和执行数字运算以及其他特定的逻辑功能。
计数器是由基本的计数单元和一些控制门所组成，计数单元则由一系列具有存储信息功能的各类触发器构成，这些触发器有RS触发器、T触发器、D触发器及JK触发器等。
计数器在数字系统中应用广泛，如在电子计算机的控制器中对指令地址进行计数，以便顺序取出下一条指令，在运算器中作乘法、除法运算时记下加法、减法次数，又如在数字仪器中对脉冲的计数等等。
计数器种类很多，按构成计数器中的各触发器是否使用一个时钟脉冲源来分，有同步计数器和异步计数器；根据计数进制的不同，分为二进制计数器、十进制计数器和任意进制计数器；根据计数的增减趋势，又分为加法、减法和可逆计数器；如按预置和清除方式来分，则有并行预置、直接预置、异步清除和同步清除等；按权码来分，则有“8421”码，“5421”码、余“3”码等计数器及可编程序功能计数器等等。
目前，无论是TTL还是CMOS集成电路，都有品种较齐全的中规模集成计数电路。
使用者只要借助于器件手册提供的功能表和工作波形图以及引出端的排列，就能正确地运用这些器件。
1.十进制计数器74LS90（二、五分频）74LS90是模二-五-十异步计数器。
具有计数、清除、置9功能。
74LS90包含M=2和M=5两个独立的下降沿触发计数器，清除端和置9端两计数器公用，没有预置端。
模2计数器的时钟输入端为A(CP1)，输出端为Q A；模5计数器的时钟输入端为B(ＣP2)。
输出端由高位到低位为Q D、Q C、Q B；异步置9端为Ｓ91和Ｓ92，高电平有效。
即只要S91·S92=1，则输出Q D Q C Q B Q A为1001；异步清除端为R01和R02，当R01·R02＝１，且S91·S92＝０时，输出Q D Q C Q B Q A＝0000；只有R01·R02＝０，S91·S92=０，即两者全无效时，74LS90才能执行计数操作。
实验五 计数器的设计——实验报告
实验五计数器的设计——实验报告一、实验目的本次实验的主要目的是设计并实现一个计数器，通过实际操作深入理解计数器的工作原理和逻辑电路的设计方法，提高对数字电路的分析和设计能力。
二、实验原理计数器是一种能够对输入脉冲进行计数的数字电路。
它可以按照不同的计数方式，如加法计数、减法计数或可逆计数，来记录脉冲的个数。
在本次实验中，我们采用的是基于数字逻辑芯片的设计方法。
通过组合逻辑门（如与门、或门、非门等）和时序逻辑元件（如触发器）来构建计数器的电路。
常见的计数器类型有二进制计数器、十进制计数器等。
二进制计数器每输入一个脉冲，计数值就增加 1，当计数值达到最大值（如 4 位二进制计数器的最大值为 15）时，再输入一个脉冲就会回到 0 重新开始计数。
十进制计数器则是按照十进制的规律进行计数。
三、实验设备与材料1、数字电路实验箱2、 74LS161 计数器芯片3、 74LS00 与非门芯片4、 74LS04 非门芯片5、导线若干四、实验内容与步骤1、设计一个 4 位二进制加法计数器首先，将 74LS161 芯片插入实验箱的插槽中。
按照芯片的引脚功能，将时钟脉冲输入端（CLK）连接到实验箱的脉冲源，将清零端（CLR）和置数端（LD）连接到高电平，使计数器处于正常计数状态。
将计数器的输出端（Q3、Q2、Q1、Q0）连接到实验箱的指示灯，以便观察计数结果。
打开脉冲源，观察指示灯的变化，验证计数器是否正常进行加法计数。
2、设计一个 4 位十进制加法计数器在上述 4 位二进制加法计数器的基础上，通过使用与非门和非门等芯片对输出进行译码，将二进制计数值转换为十进制。
具体来说，当二进制计数值达到 1001（即十进制的 9）时，产生一个进位信号，将计数器清零，从而实现十进制计数。
3、设计一个可逆计数器（可加可减）为了实现可逆计数，需要增加一个控制端（U/D）来决定计数器是进行加法计数还是减法计数。
当 U/D 为高电平时，计数器进行加法计数；当 U/D 为低电平时，计数器进行减法计数。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
数字电路实验报告
计数器逻辑功能及其应用
一、实验目的：
1.熟悉中等规模集成电路计数器74LS160的逻辑功能，使用方法及应用。
2.掌握构成任意进制计数器的方法。
二、实验设备及器件：
1.数字逻辑电路实验板1片
2.74HC160同步加法二进制计数器2片
3.74HC00二输入四与非门1片
三、实验原理：
计数器是一个用以实现计数功能的时序部件，它不仅可用来计脉冲数，还常用作数字系
统的定时、分频和执行数字运算以及其它特定的逻辑功能。
计数器种类很多。
按构成计数器中的各触发器是否使用一个时钟脉冲源来分，有同步计数器和异步计数器。
根据计数制的不同，分为二进制计数器，十进制计数器和任意进制计数器。
根据计数的增减趋势，又分为加法、减法和可逆计数器。
还有可预置数和可编程序功能
计数器等等。
目前，无论是TTL还是CMOS集成电路，都有品种较齐全的中规模集成计数器。
使用者只要借助于器件手册提供的功能表和工作波形图以及引出端的排列，就能正确地运用这些器件。
集成计数器74HC160是二-五-十进制计数器，其管脚排列如图。
四、实验内容
1.构成摸10计数器实验原理图
实验结果：数码管显示为从
0到5之间变化。
3、组成模100计数器
实验结果：个位数码管随时间显示 0、1
、
2、3、4、5、6、7、8、9,十位数码管显示个位进
位计数结果，按 0、1、2、3、4、5、6、7、8、9变化。
>
CL 160
实验结果：数码管显示为从
2、组成模6计数器
实验原理图 OC
LI)
0到9之间变化。
五、实验心得：
本次实验，通过对计数器工作过程的探索，基本上了解了数码计数器的工作原理，以及
74HC160 的数字特点，让我更进一步掌握了如何做好数字电子数字实验，也让我认识到自身理论知识的不足和实践能力的差距，以及对理论结合实践的科学方法有了更深刻理解。
