精达仪表智能温度控制仪使用说明书

合集下载

智能温控表使用说明书

KKAI208C02A-A/0-201611234:(48*48)6:(96*48)7:(72*72)8:(48*96)9:(96*96)80:(80*160)16:(160*80)484872969616080A 型号H(Min)GBCDEF J 48967248968016097.597.597.597.597.596966.5999913139188.588.588.588.5838345.54567.59292155.5762525252525303045.59267.5459276155.54589.56744.591.575.5155K (Min)25252525253030面板尺寸侧面尺寸开孔尺寸J-0+0.5AI208系列E：版本10：单路输入B：一路报警输出 C: 两路报警 A: 无报警功能4: 48W*48H*100L 6：48W*96H*100L 7：72W*72H*100L 8：96W*48H*100L 9：96W*96H*100L AI208系列温控表R：继电器输出 S: 固态继电器输出 K:可控硅输出（需订做）序号型号主控方式2121报警路数1234SSR SSR RELAY RELAYAI208-4/6/7/8/9-SC10AI208-4/6/7/8/9-SB10AI208-4/6/7/8/9-RC10AI208-4/6/7/8/9-RB10智能温控表使用说明书本说明书对温控表设置、配线及各部分名称等进行说明，使用本产品前，请认真阅读本说明书，在理解内容的基础上正确使用。

并请妥善保存，以便需要时参考。

⊙支持多种热电偶、热电阻信号类型⊙采用模糊PID 控制算法，且自整定无过冲⊙多种控制方式可选，具体请参照OT 参数⊙RUN/STOP，运行/停止功能一键切换特点2、隔离模式框图：固态继电器输出绝缘电阻静电放电脉冲群抗扰度浪涌抗扰度电压暂降及短时中断抗扰度隔离耐压DC 24V 脉冲电平，带载<30mA 输入、输出、电源对机壳＞20MΩIEC/EN61000-4-2 Contact ±4KV /Air ±8KV perf.Criteria B IEC/EN61000-4-4 ±2KV perf.Criteria B IEC/EN61000-4-5 ±2KV perf.Criteria BIEC/EN61000-4-29 0%～70% perf.Criteria B信号输入与输出及电源1500VAC 1min，60V 以下低压电路之间DC500V，1min 整机重量约 400g机壳材质面贴材质停电数据保护面板防护等级安全标准外壳与面板基架PC/ABS (难燃度UL94V-0)PET(F150/F200)10年，可写数据次数100万次IP65(IEC60529)IEC61010-1 过电压分类Ⅱ，污染等级2，等级Ⅱ（加强绝缘）3、测量信号参数表：1、电气参数表：采样速度2次每秒供电电源继电器容量AC 250V /3A 额定负载寿命大于10万次AC/DC 100～240V （85-265V）三、主要技术参数二、常规型号说明一、仪表型号周围环境条件整机功耗存贮环境< 6VA室内使用，温度：0～50℃ 无结露，湿度：＜85%RH，海拔小于2000m -10～60℃,无结露□：外形尺寸可选注意：选择加热冷却控制方式时，如还需报警功能，请选择带两路报警的型号。

温度控制仪操作指南说明书

温度控制仪操作指南说明书一、产品概述温度控制仪是一款用于测量和调节温度的设备，广泛应用于工业生产、实验室、医疗等领域。

本操作指南将详细介绍温度控制仪的使用方法和注意事项。

二、操作步骤1. 准备工作在操作温度控制仪之前，请确保设备已正确安装并与电源连接稳定。

检查相关连接线、传感器是否牢固固定。

2. 启动设备将温度控制仪的电源开关置于"ON"或“启动”位置，并等待设备初始化完成。

3. 设置参数a. 使用方向键将光标移动到“温度设置”或“Temperature Setting”菜单选项上；b. 按“确认”或“Enter”键进入温度设置界面；c. 使用数字键盘输入期望的温度数值，然后按“确认”或“Enter”键确认设置。

4. 确定温度单位a. 在温度设置界面，使用方向键将光标移动到“单位设置”或“Unit Setting”菜单选项上；b. 按“确认”或“Enter”键进入单位设置界面；c. 使用方向键选择所需的温度单位，如摄氏度（℃）或华氏度（℉），然后按“确认”或“Enter”键确认设置。

5. 开始控制温度a. 在参数设置完成后，返回主界面；b. 检查控制面板上的温度显示是否与您所设置的温度一致；c. 将感温元件或传感器正确放置在待测物体或环境中；d. 确认一切准备就绪后，按下“开始”或“Start”按钮，温度控制仪将开始控制温度。

6. 监控温度a. 在控制过程中，您可以随时通过观察控制面板上的温度显示来监测当前温度；b. 如发现温度偏离设定值过大，您可以进行调整。

7. 结束控制a. 当达到您设定的停止温度或控制时间时，您可以停止温度控制仪；b. 将电源开关置于“OFF”或“关闭”位置；c. 温度控制仪将自动保存最后一次的参数设置，以便下次使用。

三、注意事项1. 请在使用之前阅读并理解本操作指南，并按照指南的步骤进行操作。

2. 在操作过程中，请确保温度控制仪与电源连接可靠，避免电源抖动或接触不良。

温控仪操作说明

温控仪操作说明温控仪操作说明1：简介1.1 概述温控仪是一种用于控制室内温度的设备。

它可以通过监测室内温度并与设定温度进行比较，从而控制加热或制冷设备的运行，以维持室内温度在设定范围内。

1.2 适用范围本操作说明适用于所有型号和型号的温控仪。

请根据具体型号进行操作。

2：基本操作2.1 开机与关机a：开机：按下电源开关，等待温控仪启动。

b：关机：按下电源开关，等待温控仪完全关闭。

2.2 温度设定a：使用液晶显示屏上的上下箭头按钮，调整设定温度。

b：确认设定温度后，按下确认按钮以保存设置。

2.3 工作模式选择a：使用液晶显示屏上的模式选择按钮，切换工作模式。

b：根据需求选择自动、手动或定时工作模式。

3：高级功能3.1 定时功能a：使用液晶显示屏上的定时设置按钮，进入定时设置模式。

b：设置温控仪的开关时间，并按下确认按钮以保存设置。

3.2 温度校准a：使用液晶显示屏上的设置菜单按钮，进入设置菜单。

b：找到温度校准选项，并按照菜单提示进行操作。

3.3 报警设置a：使用液晶显示屏上的设置菜单按钮，进入设置菜单。

b：找到报警设置选项，并按照菜单提示进行操作。

4：维护与安全4.1 清洁温控仪使用一段时间后，可能会积累灰尘或污垢。

请使用柔软的布进行清洁，避免使用含有酸碱物质的清洁剂。

4.2 维修与保养除非有专业技术人员指导，否则不要自行拆卸或修理温控仪。

如遇故障，请联系售后服务部门进行维修。

5：附件本文档无附件。

6：法律名词及注释- 温控仪：温度控制器的简称，是指根据预先设定的温度范围，监测并控制室内温度的设备。

- 液晶显示屏：一种采用液晶技术制成的显示屏，通常具有高清晰度和低功耗的特点。

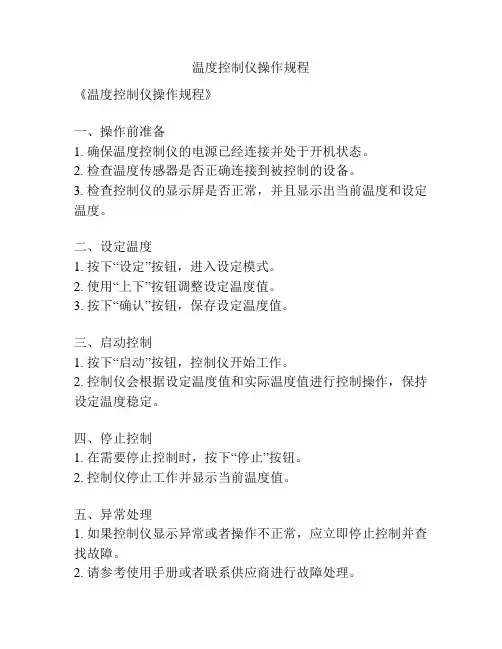

温度控制仪操作规程

温度控制仪操作规程
《温度控制仪操作规程》
一、操作前准备
1. 确保温度控制仪的电源已经连接并处于开机状态。

2. 检查温度传感器是否正确连接到被控制的设备。

3. 检查控制仪的显示屏是否正常，并且显示出当前温度和设定温度。

二、设定温度
1. 按下“设定”按钮，进入设定模式。

2. 使用“上下”按钮调整设定温度值。

3. 按下“确认”按钮，保存设定温度值。

三、启动控制
1. 按下“启动”按钮，控制仪开始工作。

2. 控制仪会根据设定温度值和实际温度值进行控制操作，保持设定温度稳定。

四、停止控制
1. 在需要停止控制时，按下“停止”按钮。

2. 控制仪停止工作并显示当前温度值。

五、异常处理
1. 如果控制仪显示异常或者操作不正常，应立即停止控制并查找故障。

2. 请参考使用手册或者联系供应商进行故障处理。

六、操作注意事项
1. 操作时应注意安全，避免触碰到高温表面。

2. 操作人员应具备一定的专业知识和技能，以保证设备正常使用。

3. 定期对控制仪进行维护保养，保证设备的正常运行。

总结：本操作规程详细介绍了温度控制仪的操作步骤和注意事项，操作人员应严格按照规程执行，确保设备的安全和稳定运行。

温控仪使用说明书

温控仪使用说明书一、引言温控仪是一种用于控制温度的装置，能够实时监测环境温度并进行相应的控制。

本使用说明书旨在帮助用户正确使用温控仪，并了解其相关功能和操作方式。

二、产品概述温控仪是一款智能温度控制设备，具有以下特点：1. 高精度：温控仪采用先进的温度传感器，能够实时准确地测量环境温度。

2. 安全可靠：温控仪配备多重安全保护机制，如温度过高自动断电、电流过载保护等，确保使用过程中的安全。

3. 易操作：温控仪采用人性化设计，具有简单易懂的操作界面，方便用户快速上手使用。

4. 多功能：温控仪不仅可以控制环境温度，还能进行定时开关、温度调整等功能。

三、产品外观及配件1. 外观：温控仪外形简洁、美观，采用优质材料制作，手感舒适。

2. 屏幕：温控仪配备高清LCD屏幕，能够清晰显示当前温度和设置参数。

3. 按钮：温控仪设有几个简单易用的按钮，用于切换菜单和进行参数设置。

4. 电源线：温控仪附带一根标准电源线，用于连接电源。

5. 说明书：本产品配有一本详细的使用说明书，用于指导用户正确操作温控仪。

四、使用方法1. 连接电源：将温控仪的电源线插入电源插座，并确保电源开关处于关闭状态。

2. 开机：按下电源开关，温控仪将进入开机状态，屏幕上将显示当前室内温度。

3. 菜单切换：按下菜单切换按钮，可以切换不同的功能菜单。

4. 参数设置：在相应的菜单中，使用上下左右按钮选择需要设置的参数，然后按下确认按钮进行设置。

5. 温度调整：在温度调整菜单中，使用上下按钮可以调整所需的目标温度，再次按下确认按钮即可保存设置。

6. 定时功能：如果需要定时开关温控仪，可以进入定时设置菜单，按照屏幕提示进行相应设置。

7. 关机：长按电源开关，温控仪将进入关机状态，同时断开电源。

五、注意事项1. 请勿将温控仪暴露在潮湿、高温、高压、腐蚀性环境中。

2. 使用前，请先阅读本使用说明书，并按照操作指南正确操作。

3. 请避免温控仪受到冲击、摔落或挤压，以免损坏。

智能控温仪面板说明及设定参数表DFA-7000.pdf

智能控温仪面板说明及设定参数表
1、功能键
2、减键—自整定
3、加键—通电时间
4、主控输出指示灯
5、自整定指示灯
6、上限警报指示灯
7、测量值显示窗口
8、设定值显示窗口
设定参数表：
菜单提示符名称设定范围说明出厂值
第一
菜单
SO 设定值全范围用户设定控制目标温度自设
SHP 报警全范围测量值偏差超过跟踪报警值时,切断输
出,同时报警灯亮起
2
TI 设定恒值
时间
9999分钟
设定0无记时,(连续输出),当时间到达
设定值时仪表停止控制,下排显示灭
自设
P 比例带 0-9999
I 积分时间 0-9999
d 微分时间 0-9999
T 控制周期 99秒 2
Sc1 零点修正
传感器
-99.9~
+99.9o C
用于修正由传感器热电偶补偿导线所产
生的测量误差
Sc2 满度修正
传感器
-99.9~
+99.9o C
用于修正由传感器热电偶补偿导线所产
生的测量误差
第二菜单
LoK 电子锁 0-2 0-不锁,1-设定参数锁定,2-全部锁定 0或1。

智能PID调节仪XMA-5000功能说明书

XMA－5000 系列智能型专家自整定 PID 调节器武汉市精达仪表厂，现位于武汉市硚口区古田二路汇丰企业总部工业园。专
业从事各种工业自动化控制仪表及各种智能控制器的设计与生产。并逐步拓展到自动化成套产品及相关项目设计、制作、安装及调试业务。是一家正在高速发展的成长型高科技企业。经过多年的技术积累，在风机监控、锅炉自控及工业电炉和热处理等领域，取得了较大的行业优势，在众多的客户群中取得了较好的口碑，赢的了广泛的赞誉。
公司从创业初开发生产常规一、二次仪表开始，逐步发展到专业的工业智能测控产品的设计和生产，产业规模及技术水平取得了较大的发展。随着公司产品的不断更新，产品功能得到不断完善。早期技术含量较低的模拟数显仪表，已被现在全系列智能仪表代替。公司相继推出温湿度一、二次仪表、 XMB 系列智能数显仪表、 XMA 系列智能型专家自整定调节器、XMD 系列多路巡检报警仪、DFD 系列智能型操作器、NZK 系列可控硅触发器及模块、以及各类工业热电阻、热电偶、双金属温度计、温度变送器等十几大类别数百种产品。
在工业自动化控制领域，公司坚持以科技为先导，以质量求生存，长期致力于工业现场检测和保护系统的研发、生产和销售。多项产品在国内多个行业中保持着领先地位。主要有代表性的产品包括：风机就地仪表控制柜、风机 PLC 综合控制系统、热处理集散控制系统、电炉控制器、锅炉控制器及自动化成套等。产品涉及冶金，化工，医疗，机械，供暖，科研，环保等众多领域。并被国内众多专业设备制造厂、鼓风机制造厂等列为定点配套仪表，同时产品销售网络及应用领域覆盖全国各地，部分产品已远销印度、罗马尼亚、赞比亚、越南等国家，为精达品牌扬名国际奠定了坚实的基础。
4
控制类型
5
6

温度控制仪的操作规程(3篇)

第1篇一、设备准备1. 确认温度控制仪已正确连接电源，且电源开关处于关闭状态。

2. 检查温度控制仪的传感器是否完好，并与被测物体正确连接。

3. 确认温度控制仪已安装并固定在稳定的位置，避免震动和倾斜。

二、操作步骤1. 开启温度控制仪电源，等待设备初始化。

2. 设置温度控制仪的温度设定值：a. 按下“设定”键，进入设定模式。

b. 使用“加”、“减”键调整温度设定值。

c. 确认设定值后，按下“确认”键，退出设定模式。

3. 设置温度控制仪的工作模式：a. 按下“模式”键，选择所需的工作模式（如：恒定温度、定时加热、定时冷却等）。

b. 使用“加”、“减”键调整工作模式。

c. 确认工作模式后，按下“确认”键，退出设定模式。

4. 检查温度控制仪的报警设置：a. 按下“报警”键，进入报警设置模式。

b. 使用“加”、“减”键调整报警温度。

c. 确认报警温度后，按下“确认”键，退出设定模式。

5. 启动温度控制仪：a. 确认所有设置完成后，按下“启动”键，开始工作。

b. 温度控制仪开始根据设定值进行温度控制。

6. 监控温度控制仪的工作状态：a. 观察温度控制仪显示屏，了解当前温度、设定温度、报警温度等信息。

b. 如有异常情况，及时调整设定值或停止工作。

三、注意事项1. 温度控制仪在运行过程中，禁止触碰传感器、加热器等部件，以免发生危险。

2. 在调整温度设定值时，请确保温度设定值在设备允许的工作范围内。

3. 温度控制仪运行时，禁止将其放置在易燃、易爆、腐蚀性等有害环境中。

4. 温度控制仪运行过程中，如需停止工作，请先关闭“启动”键，再关闭电源开关。

5. 定期检查温度控制仪的传感器、加热器等部件，确保设备正常运行。

6. 如发现设备故障，请立即停止使用，并联系专业人员进行维修。

四、维护保养1. 定期清洁温度控制仪的显示屏、按键等部件，保持设备整洁。

2. 定期检查温度控制仪的电源线、传感器线等连接线，确保连接牢固。

3. 按照设备说明书进行定期维护保养，确保设备正常运行。

一分钟教你使用智能温控器

几个小步骤教你使用智能温控器
方法/ 步骤1:打开智能温度控制器的电源，当前的温度显示在显示屏上。

因为传感器暴露在空气中，而不是其他设备中，现在的温度是31摄氏度，不算太热。

方法/ 步骤2: 显示器的右下角是“启动温度”设置按钮。

按下加热按钮，使温度升高1摄氏度。

我把温度设置为65摄氏度，也就是说，传感器温度低于或
等于65摄氏度，输出插座自动供电，连接设备启动。

设备可以是电动机、电加热器等。

方法/ 步骤3: 在萤幕左下方显示「停止温度」设定按钮。

我把它设置到80度，也就是说，当传感器温度高于或等于80度时，输出插座自动切断，控制设备停止工作。

方法/ 步骤4: 看着温度传感器，它的作用是感知被监控对象的温度，并通过
导线反馈温度控制器转换成电信号。

你可以拿一个铁制的东西试试，这个传感器有很强的磁性，可以吸附在上面。

方法/ 步骤5: 现在，将传感器连接到被监控的设备上。

当然，这个装置必须有铁部件，否则，它必须以某种方式修好。

方法/ 步骤6: 将受控装置插入恒温器出口。

注意: 最好在恒温器本身没有充电
的时候这样做。

此时，设置完成，恒温器启动，系统开始工作。

必须指定恒温器的输出功率，并且受控装置的电功率必须小于此。

智能温控仪使用说明书

智能温控仪使用说明书 The Standardization Office was revised on the afternoon of December 13, 2020智能温控仪使用说明一、控制仪各模式功能表二、有关参数和功能的解释1、PID参数的设备1）、当温度控制效果不够理想时，可以通过自整定来改变PID参数。

应注意当负载为多段串联加热方式（如挤出机械）其中某段进入自整定过程时，应尽量保持前后二段的温度不变，否则会影响自整定的效果。

2）、PID参数的手动设置：P：为比例带（加热侧），如过冲大可加大比例带。

如希望升温时间快些可减小比例带。

一般来说，系统的保温特性越好，P取值越小，如保温特性越差，P应取越大。

I：为积分时间，如温度波动较大，应加长积分时间，反之可减小积分时间。

一般来说系统滞后现象越严重，积分时间越长。

D：为微分时间，一般取（1/5～1/4）I。

2、怎样设置位式调节仪表的切换差值：（限二位式控制仪表）在纯位式控制方式时，必须有一个合适的切换差值（又称开关差或不灵敏区），切换差过小将导致交流接触器动作频繁而降低寿命，切换差过大将导致被控值的波动变大。

在某些场合（如空调温度控制），可利用切换差值的设置使被控值稳定在设置范围内，避免浪费。

在一般情况下，切换差值设定为全量程的%较为合适。

切换差值在设定值上下平均分配，即切换差之中值等天主回路设定值。

也即在7000系列仪表中设定点偏差为0%。

按（SET）键约五秒钟，此时仪表进入参数设定层，按照设定操作流程按（SET）键当主显示窗变为“P”符号，副显示窗显示的即为切换差值，经您用“”、“▲”、“”键重新设置后按一下（SET）键，该参数即可输入仪表，并按新的切换差设定值进行自动调节（仪表出厂时切换差设定为全量程的%左右）。

3、怎样修正传感器引起的误差：在实际应用中，由于种种原因导致传感器不能安装于理想的测量区，且传感器本身也带有一定的误差，此时仪表接收到的信号就不能反映正确值，这在某些情况下会导致用户的误会，或影响测控的真实性，为此对显示值进行修正有时是很有必要的您只要根据仪表设定程序，在参数设定层中，当上排主显示窗出现“SC”符号时即可按前述办法在下排显示窗修正设置值，完成后再按一下功能键即可把修正后的值输入仪表（仪表出厂时修正值为0，使用时要防止把正确的仪表反而修正至不正确）。

智能温控表使用说明书

智能温控表使用说明书本说明书对温控表设置、配线及各部分名称等进行说明，使用本产品前，请认真阅读本说明书，在理解内容的基础上正确使用。

并请妥善保存，以便需要时参考。

⊙多种输入信号类型可选，多种仪表型号可选⊙具有测量显示、控制输出、报警输出等功能⊙多种PID 控制算法可供选择，且具有自整定功能⊙本产品使用于工业机械、机床、普通测量仪器及设备中⊙经济实用，操作简便特点安全使用注意第1页/共11页KKTCC01A-A1-20150613通用面板名称外形及安装开孔尺寸测量控制模式1、操作流程图及操作方法操作流程与菜单说明“*”“●”：常用菜单参数：工程菜单参数客户自标定信号高端客户自标定信号低端客户自标定准功能显示模糊跟踪值显示小数点选择PID 类型选择压缩机控制延时单位：秒第一路报警功能扩展第二路报警功能扩展温度单位设置数字滤波系数测量值上限测量值下限平移修正第二路报警方式第二路报警回差第二路报警值第一路报警方式第一路报警回差OUT2控制周期单位：秒OUT1控制周期单位：秒控制回差超调量限制速度微调微分时间积分时间输入信号选择控制方式SETSETSETSETSETSET●●●●●●●●●●●●●●●●●●SETSETSETSET●*****SET SETSETSETSETSETSETSETSETSET1）本产品不得使用在原子能设备以及与人命相关的医疗器械等方面。

2）本产品使用在家庭环境内有时会发生电波干扰。

此时应采取充分对策。

3）本产品通过强化绝缘进行触电防护。

将本产品嵌入设备上以及配线时，需遵守嵌入设备所符合的规格要求。

4）本产品使用时所有室内配线超过30m 的场合以及配线在室外的场合为了防止浪涌发生，需设置适当的浪涌抑制电路。

5）本产品是以安装在盘面上使用为前提而生产的，为了避免用户接近电源端子等高压部分，请在最终产品上采取必要措施。

6）请务必遵守本说明书中的注意事项，否则有导致重大伤害或事故的危险。

温控仪操作说明范文

温控仪操作说明范文第一部分：产品介绍温控仪是一种用于测量和控制温度的设备，广泛应用于各种家用和工业领域。

它通过传感器感知环境温度，并通过控制装置调整加热和冷却设备的工作，以维持设定的温度范围。

本操作说明将详细介绍温控仪的功能、使用方法和注意事项，以帮助用户正确操作和维护温控仪。

第二部分：功能说明1.温度测量：温控仪配备了高精度温度传感器，可准确测量环境温度。

2.温度控制：通过设定目标温度和温度调节范围，温控仪可以自动控制加热和冷却设备的工作，以保持设定温度范围内的稳定温度。

3.温度显示：温控仪的显示屏可以实时显示环境温度和设定温度，方便用户随时了解当前温度情况。

4.报警功能：当环境温度超出设定温度范围时，温控仪会发出声音和闪烁警示灯，提醒用户温度异常。

第三部分：使用方法1.连接设备：将温控仪与加热和冷却设备进行连接。

确保连接稳固可靠，并按照设备说明书连接正确。

2.打开电源：将温控仪插入电源插座，并按下电源按钮，待显示屏亮起后即可正常使用。

3.设置温度范围：通过操作控制面板上的按钮，设定目标温度和温度调节范围。

确保设定范围合理，并根据需要进行调整。

4.启用温控功能：按下温控功能按钮，开始温控仪的自动工作。

此时，温控仪将根据设定的温度范围来调整加热和冷却设备的工作。

5.监测温度：通过显示屏上的数字显示，用户可以实时监测环境温度和设定温度。

确保温度符合要求，并根据需要进行调整。

6.注意报警：如果温控仪发出警示声音和闪烁灯光，表明环境温度已经超出设定的温度范围。

此时，用户应立即检查设备，确认问题原因，并采取相应措施。

第四部分：注意事项1.安装位置：温控仪应安装在通风良好、避免阳光直射和有较少振动的地方，以确保传感器和仪器的稳定工作。

2.周围环境：避免将温控仪暴露在高温、高湿度、腐蚀性气体等恶劣环境中，以免损坏设备。

3.温度范围：确保设定的温度范围合理，如果超出温控仪的最大测量范围或控制范围，可能导致温控仪无法正常工作。

精达仪表智能温度控制仪使用说明书

三、操作方法OUTATAL1AL2SETVVVPVSV13245867910修改数据：可通过按、或键来修改。

给定值。

仪表同时具备数据快速增减法和小数点移位法按键减小数据，按键增加数据，可修改数值位的小数点同时闪动（如同光标）。

按键并保持不放，可以快速地增加/减少数值，并且速度会随小数点会右移自动加快（3级速度）。

而按键则可直接移动修改数据的位置（光标），操作快捷。

设置参数：2秒钟，即进入参数设置状态。

在参数设置状态下按键，仪表将依次显示各参数，例如上限报警值AL1、参数锁Loc 等等，如果参数没有锁上可用、、等键修改参数值。

按键并保持不放，可返回显示上一参数。

先按键不放接着再按键可退出设置参数状态。

如果没有按键操作，约30秒钟后会自动退出设置参数状态。

　仪表上电后，仪表上显示窗口显示测量值（PV ），下显示窗口显示给定值（SV ）。

输入的测量信号（输入断线或短路均可能引起）时，则闪动显示orAL ，此时仪表将自动停止控制。

调节输出指示灯（1）报警（3）指示灯1报警（4）指示灯2（2）指示灯（本型号未使用）AT 显示转换（兼参数设置进入）（5）数据移位键（6）数据减少键（7）数据增加键（8）给定值显示窗（9）测量值显示窗（10）二、面板说明输入规格：K 、Pt100测量范围：K(-50－+1300)、Pt100(-200－+600)测量精度：0.5级测量显示分辨率：0.1℃调节方式：位式调节或带自整定功能的智能调节输出规格：继电器触点开关输出（常开+常闭），250VAC/2A L 固态继电器G 电压输出，(SSR)30mA/12V （用于驱动固态继电器）报警功能：上限报警电源：220VAC ，-15%，+10% / 50－60Hz 环境温度：0－50℃智　能　温　度　控　仪　使　用　说　明　书承蒙惠顾，不胜感激，在使用前请详细阅读此说明书，并参照说明书使用，以确保人员、机器之安全。

一、技术规格超出量程四、自整定(AT)操作本系列采用的智能调节算法是应用了模糊规则进行PID 调节的一种新型算法，具有自整定功能并在调节中记忆被控对象的部分特以使效果最优化，无需人为调节参数，使用简便。

温度控制仪使用方法说明书

温度控制仪使用方法说明书使用温度控制仪是为了准确地控制环境温度，以满足不同应用场景的需求。

本说明书将详细介绍如何正确使用温度控制仪，以使其发挥最佳性能。

一、产品概述温度控制仪是一种用于监测和调节环境温度的装置。

其功能包括实时温度测量、温度设置范围调整、温度报警设置等。

本产品采用了先进的温度传感技术，具备高精度和稳定性。

二、使用前准备1. 确保温度控制仪的电源连接正常，并处于稳定工作状态。

2. 检查温度传感器的连接是否正确，确保传感器与被控制温度环境的接触良好。

3. 了解产品的基本功能和操作界面，熟悉各个按键的功能。

三、基本操作1. 打开温度控制仪电源，待显示屏亮起后，进入待机界面。

2. 使用上下方向键或滚轮，选择所需的温度设置范围。

3. 按下确认键或滚轮，进入温度设置界面。

4. 使用上下方向键或滚轮，设置所需的目标温度。

5. 按下确认键或滚轮，确认设置的目标温度。

6. 控制仪开始监测环境温度，显示实时温度和目标温度。

7. 如需调整目标温度，重复第2至第5步的操作即可。

四、高级功能1. 温度报警设置：长按菜单键或滚轮进入高级功能设置界面，选择温度报警设置选项。

按照界面提示操作，设置上限温度和下限温度，并启用温度报警功能。

当测量温度超过设定的上下限时，温度控制仪将发出声音和光提示。

2. 温度校准：如需校准温度控制仪的测量精度，进入高级功能设置界面，选择温度校准选项。

按照界面提示操作，输入已知温度值，并与测量结果进行对比。

根据对比结果，进行相应的校准操作。

3. 记录和导出：温度控制仪可以记录温度变化并保存数据。

使用记录和导出功能，可以查看温度变化曲线，并将数据导出到计算机或其他存储介质中，以便进一步分析和处理。

五、注意事项1. 温度控制仪应放置在通风良好、温度稳定的环境中，避免阳光直射和潮湿。

2. 请勿在温度控制仪上放置重物或容易破坏外壳的物品。

3. 定期清洁温度控制仪的外壳，避免灰尘和污垢影响正常使用。

温控仪操作说明

1.手动/自动无扰动切换按A/M键，MAN指示灯亮，进入手动状态。

当前SV显示器数值即为输出百分比，PV 显示器为测量值。

用“向左”、“向上”和“向下”键可手动修改输出百分比。

再按A/M 键，MAN指示灯熄灭，仪表进入自动状态。

此时，SV显示原设定值，PV显示仍为测量值。

仪表在任何状态下均可进入手动/自动状态。

2.人工修改PID参数在LEVEL1下，按SET键5s进入LEVEL2，按SET键选择P、I和D参数选项即可进行设定。

3.室温显示修正热电偶分度号输入时，若输入端子短接，仪表显示值应近似为室温，若有较大差异，同时按下SET键和“向左”键，进入LEVEL3，然后按SET键数次，找到PVS选项，人工设定修正PVS值。

4.恒温定时报警设定需设定恒温报警时，先选择报警组别（AL1和AL2均可），并设定报警模式为9，然后对该组AL输入定时数值（单位为min）。

当PV=PS时，该组别报警灯亮（继电器无动作），并立刻开始计时（预设定时数值递减为0000），定时结束，报警继电器动作。

5.软启动预置斜率控制（选配）当系统需要软启动时（SV预置斜率升温），按如下顺序操作：设定好SV值→在LEVEL1下按SET键找到RAP选项，设定好温度→按SET键找到RTM选项，设定斜率时间（单位为min）。

例如要设斜率为10℃/min时，RAP设为10.0，RTM设为001.0即可。

设定完毕，软启动将会立即从当前的PV值按斜率升温，直到PV=SV为止。

若需暂停斜率升温，同时按下SET键和“向上”，SV数值可任意修改，进行定值控制。

若要取消软启动，输入0.0℃/min即可。

6.除湿功能（选配）需除湿时按如下顺序操作：在LEVEL3下，按SET键数次找到SRT选项，预置除湿工作时的输出百分比，可预置V=2.0-5.0（例如，SRT设为40℃，LMO设为2.0，即仪表开机时系统的温度低于40℃时，仪表以2%的功率输出，这样可避免烧坏加热器）。
