高铁列控系统技术及发展
ctcs-3级列控系统发展历程及技术创新
高铁ctcs系统
CTCS系统分级
1.3 C列T车C运S行分控级制系统包括地面设备和车载设备，
根据系统配置按功能划分为5级。
CTCS 0级
CTCS 0级为既有线的现状，由通用机车信号和运行 监控记录装置构成。
CTCS 1级
由主体机车信号+安全型运行监控记录装置组成。面向 160km/h 以下的区段，在既有设备基础上强化改造，达到 机车信号主体化要求，增加点式设备，实现列车运行安全 监控功能。
列控系统概述
列车运行控制系统定义
• 是一种可以根据列车在铁路线路上运行的客观条件和实 际情况，对列车运行速度及制动方式等状态进行监督、 控制和调整的技术装备。
列控系统的发展：控制模式的发展
一 次 连 续
分 级 连 续
350km/h
分 级
•阶梯式分级速度控制
曲线式分级速度控制
目标距离速度控制
地– 车车信、息地传信输息通传道输方式 包括–地点面式信息传输 设备–，轨车道载电路信息传 输设–备无、线地传输面信息
传输网络
地面
车载设备将地面传来的信 号进行信息处理，形成列 车速度控制数据及列车制 动模式，用来监督或控制 列车安全运行。
地面设备产生出列车控 制所需要的全部基础数 据，例如列车的运行速 度、运行许可等；
移动而改变
后行列车从最高速开始制动的计算点根据目标距离、目标速度及
列车本身的性能计算决定
空间间隔的长度不固定 采用抛物线制动
移动闭塞：
线路没有划分为固定的闭塞分区 后续列车以前行列车尾部为追踪的目标点 前后列车的最小间隔等于后行列车的制动距离+安全距离 列车间的间隔是动态的、并随前一列车的移动而移动
CTCS-3级列控系统总体技术规范
CTCS-3级列控系统总体技术规范1. 引言CTCS-3级列控系统是一种高铁列车自动控制系统，用于实现高速列车的运行控制和安全保障。
本文档旨在规范CTCS-3级列控系统的技术要求，确保系统能够稳定可靠地运行。
2. 系统概述CTCS-3级列控系统采用分布式控制架构，由列车自动驾驶模块、线路侧设备、通信网络和管理中心组成。
系统通过各个模块之间的通信和数据交互，实现列车的智能控制和安全运行。
3. 功能要求CTCS-3级列控系统应具备以下功能：- 列车自动控制功能：根据线路信息和车载设备数据，自动控制列车的运行、减速和停车。
- 列车运行信息采集：对列车的速度、位置、加速度等运行信息进行实时采集，并传输给管理中心和线路侧设备。
- 安全监控和故障诊断：对列车运行状态进行实时监控和故障诊断，及时发现并处理可能的安全隐患。
- 线路侧设备管理：对线路侧信号机、车站设备等进行实时管理和控制，确保线路侧设备与列车的协同工作。
4. 性能指标CTCS-3级列控系统应满足以下性能指标： - 系统稳定性：系统应能在各种环境条件下稳定可靠地运行，具备抗干扰和容错能力。
- 响应时间：系统对于列车运行状态的监控和响应时间应不超过10毫秒。
- 安全性：系统应具备高度的安全性，能够自动识别和阻止可能的安全事故。
- 可扩展性：系统应支持根据需要进行功能扩展和升级，以适应不同线路和列车的需求。
- 数据传输可靠性：系统中的数据传输通道应具备高可靠性和实时性，确保数据传输不丢失和不延迟。
5. 接口要求CTCS-3级列控系统应满足以下接口要求： - 列车-线路侧设备接口：通过接口实现列车和线路侧设备之间的数据交换和控制命令传递。
- 列车-管理中心接口：通过接口实现列车和管理中心之间的数据交互和命令控制。
- 数据存储接口：支持将系统产生的数据存储到本地或云端服务器，并具备数据读取和备份功能。
6. 数据安全与保护CTCS-3级列控系统应具备以下数据安全与保护措施： - 数据加密：对系统中的敏感数据进行加密保护，确保数据传输和存储的安全性。
高铁列车控制系统智能化发展趋势研究
高铁列车控制系统智能化发展趋势研究高铁列车是近年来迅速发展的一种交通工具，其快速、安全、便捷的特点受到了广大乘客的青睐。
而高铁列车的控制系统作为其核心部分，对于列车的安全运行起着至关重要的作用。
随着科技的不断发展，高铁列车控制系统也在不断智能化。
本文将对高铁列车控制系统智能化发展趋势进行深入研究，探讨其面临的挑战和未来的发展方向。
一、智能化技术在高铁列车控制系统中的应用1.技术在高铁列车控制系统中的运用技术是当前智能化发展的核心，其在高铁列车控制系统中的应用日益广泛。
通过技术，可以实现高铁列车的自主学习、智能决策和故障诊断，提高列车的安全性和运行效率。
2.大数据分析在高铁列车控制系统中的作用大数据分析是智能化发展的关键技术之一，其在高铁列车控制系统中的作用至关重要。
通过对列车运行数据的分析和挖掘，可以为列车的运行提供精准的数据支持，实现智能化运维。
3.物联网技术在高铁列车控制系统中的应用物联网技术可以实现高铁列车各个系统之间的信息共享和互联，提高列车的运行效率和安全性。
物联网技术的应用将使高铁列车的控制系统更加智能化和高效化。
二、高铁列车控制系统智能化发展面临的挑战1.安全性问题随着高铁列车控制系统的智能化程度的提高，安全性问题也变得更加突出。
如何保障高铁列车在智能化控制系统下的安全运行成为一个重要议题。
2.隐私保护问题高铁列车控制系统的智能化发展离不开大量乘客和列车运行数据的收集和分析，而隐私保护问题也随之产生。
如何在保障数据安全的前提下，实现列车控制系统的智能化发展成为当前亟需解决的问题。
3.技术标准化问题高铁列车控制系统的智能化发展需要统一的技术标准支撑，而目前技术标准化问题尚未完全解决。
如何制定统一的技术标准，促进高铁列车控制系统的智能化发展是当前亟待解决的问题。
三、高铁列车控制系统智能化发展的未来展望1.技术将得到更广泛的应用随着技术的不断发展，其在高铁列车控制系统中的应用将得到更广泛的应用。

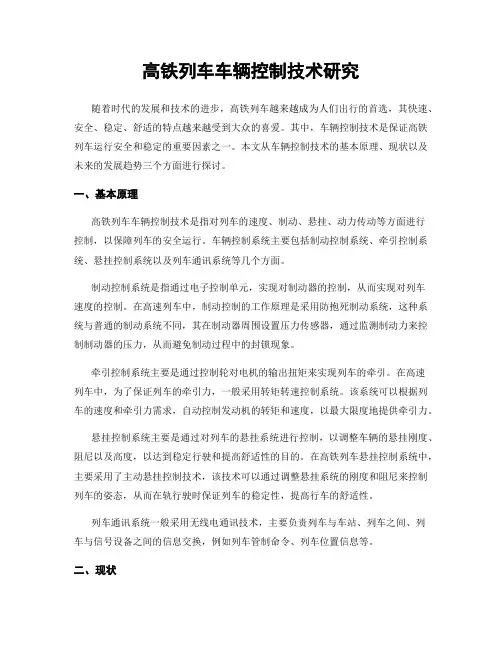

高铁列车车辆控制技术研究
高铁列车车辆控制技术研究随着时代的发展和技术的进步，高铁列车越来越成为人们出行的首选，其快速、安全、稳定、舒适的特点越来越受到大众的喜爱。
其中，车辆控制技术是保证高铁列车运行安全和稳定的重要因素之一。
本文从车辆控制技术的基本原理、现状以及未来的发展趋势三个方面进行探讨。
一、基本原理高铁列车车辆控制技术是指对列车的速度、制动、悬挂、动力传动等方面进行控制，以保障列车的安全运行。
车辆控制系统主要包括制动控制系统、牵引控制系统、悬挂控制系统以及列车通讯系统等几个方面。
制动控制系统是指通过电子控制单元，实现对制动器的控制，从而实现对列车速度的控制。
在高速列车中，制动控制的工作原理是采用防抱死制动系统，这种系统与普通的制动系统不同，其在制动器周围设置压力传感器，通过监测制动力来控制制动器的压力，从而避免制动过程中的封锁现象。
牵引控制系统主要是通过控制轮对电机的输出扭矩来实现列车的牵引。
在高速列车中，为了保证列车的牵引力，一般采用转矩转速控制系统。
该系统可以根据列车的速度和牵引力需求，自动控制发动机的转矩和速度，以最大限度地提供牵引力。
悬挂控制系统主要是通过对列车的悬挂系统进行控制，以调整车辆的悬挂刚度、阻尼以及高度，以达到稳定行驶和提高舒适性的目的。
在高铁列车悬挂控制系统中，主要采用了主动悬挂控制技术，该技术可以通过调整悬挂系统的刚度和阻尼来控制列车的姿态，从而在轨行驶时保证列车的稳定性，提高行车的舒适性。
列车通讯系统一般采用无线电通讯技术，主要负责列车与车站、列车之间、列车与信号设备之间的信息交换，例如列车管制命令、列车位置信息等。
二、现状高铁列车车辆控制技术在我国已经得到了广泛的应用。
截至2022年，我国高速铁路里程已经达到4.8万公里，车速可达到350公里/小时，其中巨型同步牵引高速列车具有牵引力强、载客量大、速度快等优点，是我国高速铁路建设的重要组成部分。
为了保障高铁列车的安全运行，我国制定了一系列严格的技术标准和评估方法，建立了完善的列车控制系统，例如智能轨道交通列控系统、列车运行留痕分析系统、列车安全管理系统等。
铁路交通管理先进的技术
铁路交通管理先进的技术铁路交通一直是重要的交通方式之一，对于国家和人民的发展和生活都有着巨大的影响。
随着技术的不断发展，铁路交通管理也得到了很大的提升和改进，现在的铁路交通管理已经实现了数字化、智能化、网络化的全方位升级，那么先进的铁路交通管理技术有哪些呢？一、智能列控系统智能列控系统又称CBTC系统（采用电子制动技术的列车控制系统），它是一种全数字化的电车自动控制系统，可以对列车进行精确的调度和控制。
如今全球许多地铁线路和铁路线路都已全面使用智能列控系统。
它可以极大地提升列车运行的安全性和效率，也能够降低列车在运行过程中的停留时间和排队时间，进而提升铁路的能力和运输效率。
智能列控系统最大的优势是能够有效的防止列车之间的冲撞和误碰，大幅度提升了安全性和运行效率。
二、高速线路的制动系统随着铁路设备和工程的不断更新升级，高速铁路已经成为越来越多人出行的首选。
但高速列车的制动效果一直是制约发展的瓶颈。
高铁列车通常以较高的速度行驶，这意味着需要更高的制动能力才能安全地停车，以及更短的制动距离。
幸运的是，现在新的高铁列车制动技术已经问世，应用了先进的电子制动技术，提供了更强的制动力和更准确的操作控制，能够扭曲列车的运行速度，保持高铁列车的安全和稳定。
三、信息化系统信息化系统是现代化铁路交通管理体系的核心，也是铁路监管、调度和管理者的必要工具。
现在的中国铁路网络已经实现了信息技术、物流技术和界面技术的有机结合，形成了全方位的信息体系，包括铁路运输维护系统、列车运行命令系统、旅客服务系统、售票系统、安全监控系统等。
这些系统的建设成功，标志着中国铁路已经完成了从自然人工到大数据自动化的升级。
四、高速动车组技术高速动车组技术是中国铁路运输领域的一项重要技术革新，它被认为是实现高速铁路飞跃发展的关键技术。
高速动车组技术是铁路交通领域应用目前最先进的科技成果，结合了液压制动、电机驱动、数字控制、信号处理等多种领域的尖端技术，通过高科技化的列车设计和制造，实现了列车的全面智能化控制和操作。
高铁列控系统技术及发展
在待机模式下，司机一按压启动开关就进入 PS模式
武汉高速铁路
部分监控模式（侧线发车） 职业技能训练段
速度（km/h）
监控曲线
驾驶曲线 45
UU码
侧线发车，ATP车载设备根据股道轨道电路 信息（根据道岔限速发送UU码或UUS码）， 形成并保持固定限制速度（至出站口），控 制列车运行。在出站口得到应答器数据后转
控制速度和目标—距离模式曲线，控制列车运行。
CTCS 分级
CTCS 3级
武汉高速铁路 职业技能训练段
基于轨道电路和无线通信（GSM-R）的ATP
系统。
轨道电路在实现区段占用与列车完整性检 查方面具有不可替代的优势；GSM-R在满 足我国铁路移动信息网需求的同时，又能 解决超防信息高速率可靠传输，两者结合 是强强互补。再辅以定位校核的点式设备。
约关系即联锁
CTC（Centralized Traffic Control）
调度集中
CTCS（Chinese Train Control System）中国列
车运行控制系统 ETCS（European Train Control System）欧洲
列车运行控制系统
武汉高速铁路 职业技能训练段
CBI（Interlocking） 计算机联锁 TCC（Train Control Center）列控中心 RBC （Radio Block Center）无线闭塞中心 ISDN（Integrated Services Digital Network） 综合业务数字网 TSRS （Temporary Speed Restriction Server） 临时限速服务器
考虑建设周期的长期性，系统应与既有线信号 系统具有良好的兼容性。
CTCS-3级列控系统发展历程及技术创新
《ctcs-3级列控系统发展历程及技术创新》2023-10-26CATALOGUE目录•CTCS-3级列控系统发展历程•CTCS-3级列控系统技术创新•CTCS-3级列控系统应用现状及问题•CTCS-3级列控系统未来发展趋势及展望•CTCS-3级列控系统典型案例分析01CTCS-3级列控系统发展历程2004年中国铁路开始引进法国TVM-300系统，并将其应用于京沪高铁。
2006年中国铁路开始引进欧洲ETCS-1系统，并将其应用于武广高铁。
2009年中国铁路开始引进日本ATC系统，并将其应用于沪宁高铁。
引进阶段中国铁路开始对引进的TVM-300、ETCS-1和ATC系统进行技术消化吸收。
2010年中国铁路成功研发出CTCS-3级列控系统，并应用于京津、郑西高铁。
2012年技术消化吸收阶段032018年中国铁路成功研发出CTCS-3级列控系统升级版，提高了安全性能和可靠性，并应用于“八纵八横”高铁网。
技术创新阶段012013年中国铁路开始对CTCS-3级列控系统进行技术创新，引入了智能感知、大数据分析等技术。
022015年中国铁路成功研发出新一代CTCS-3+ATO列控系统，并应用于京沪、沪杭高铁。
02CTCS-3级列控系统技术创新信号系统升级是CTCS-3级列控系统技术创新的重要方面之一，旨在提高列控系统的安全性和效率。
详细描述信号系统升级包括采用先进的计算机技术、网络通信技术和信息安全技术，实现列车与地面设备之间的信息传输和处理，提供列车控制、监测、维护和管理的综合功能。
升级后的信号系统具有更高的可靠性和安全性，能够适应不同线路和运营条件的需求。
总结词信号系统升级VS轨道电路的升级改造是CTCS-3级列控系统技术创新的另一个重要方面，旨在提高轨道电路的可靠性和安全性。
轨道电路升级改造采用先进的轨道电路技术和设备，提高轨道电路的传输速度、可靠性和安全性。
同时，升级改造后的轨道电路能够适应不同线路的运营条件，提供更高的列车控制精度和运营效率。
高铁的智能化发展方向是什么
高铁的智能化发展方向是什么在当今科技飞速发展的时代，高铁作为现代交通运输的重要组成部分，其智能化发展正成为引领未来交通变革的关键力量。
那么，高铁的智能化发展方向究竟是什么呢？首先，智能化的列车控制系统是高铁智能化发展的核心之一。
传统的列车控制依赖于固定的信号和轨道电路，而智能化的列车控制系统则能够通过先进的传感器、通信技术和数据分析，实现对列车运行的实时监测和精确控制。
这意味着列车可以更加灵活地调整速度、间距和运行路线，大大提高了铁路运输的效率和安全性。
例如，通过智能感知技术，列车能够提前获取前方线路的路况信息，如弯道、坡度、障碍物等，并自动调整速度和动力输出，以确保平稳、安全的运行。
其次，智能化的运维管理也是高铁智能化发展的重要方向。
高铁系统是一个极其复杂的工程，包括车辆、轨道、供电、信号等多个子系统，每个子系统都需要定期进行维护和检修。
智能化的运维管理系统可以通过物联网技术，将这些子系统中的设备连接起来，实时收集设备的运行数据，并进行分析和诊断。
一旦发现潜在的故障或异常，系统能够及时发出预警，安排维修人员进行处理，从而有效减少设备故障带来的影响，提高高铁的可用性和可靠性。
此外，基于大数据分析的预测性维护技术也将得到广泛应用。
通过对历史数据的挖掘和分析，系统可以预测设备的故障周期和可能出现的问题，提前做好维护计划和准备工作，降低维护成本，提高维护效率。
再者，智能化的乘客服务是提升高铁出行体验的关键。
在购票环节，智能化的票务系统能够根据乘客的出行需求和偏好，提供个性化的票务推荐和行程规划。
乘客可以通过手机 APP 或网站轻松完成购票、改签、退票等操作，并实时获取列车的座位信息和运行状态。
在车站内，智能化的引导系统能够为乘客提供准确、清晰的指引，帮助他们快速找到候车区域、检票口、卫生间等设施。
同时，智能安检系统能够提高安检效率，减少乘客等待时间。
在列车上，智能化的服务设施将为乘客带来更加舒适和便捷的体验。
高速铁路列车运行自动化控制系统的设计与实现
高速铁路列车运行自动化控制系统的设计与实现随着科技的不断进步和全球交通需求的增长，高速铁路系统在现代交通中变得日益重要。
为了确保高速列车的安全、高效和可靠运行，高速铁路列车运行自动化控制系统应运而生。
该系统利用先进的技术和算法，在列车运行过程中实现自动化控制，提高运行效率，并最大程度地确保乘客和货物的安全。
高速铁路列车运行自动化控制系统的设计必须考虑以下关键方面：列车运行控制、信号与通信、能源管理和安全保障。
首先，列车运行控制是高速铁路系统中最重要的组成部分之一。
该系统可以通过自动驾驶和自动制动、自动速度控制、自动设备状态监测等功能，实现对列车运行过程的自动控制。
通过高精度的定位和导航系统，结合搜索优化算法，实现列车的自动转向、自动跟车和自动换道等功能，大大提高列车运行的精确性和安全性。
其次，高速铁路系统中的信号与通信系统对于列车运行的安全和顺畅十分重要。
该系统通过各种传感器和通信设备，实现列车与列车、列车与地面设施之间的数据交换和信息传输。
通过无线通信系统，列车可以及时获取路况、交通信号和运行指令等信息，从而调整运行速度和方向，确保安全运行。
同时，信号与通信系统还可以实现列车的定位、监控和调度，提高运行效率和服务质量。
能源管理是高速铁路系统设计中的关键考虑因素之一。
通过将能量回收和再利用技术应用于列车运行过程中，可以降低列车的能耗和排放。
例如，通过制动能量回收系统，将列车制动过程中产生的能量转化为电能，并储存在电池中，供给列车运行所需。
此外，高速铁路系统还可以利用太阳能、风能等可再生能源，为列车提供动力，降低对化石燃料的依赖，减少对环境的影响。
最后，高速铁路列车运行自动化控制系统的设计和实现必须注重安全保障。
在设计和控制系统的过程中，应考虑到各种潜在的风险和应急措施，确保列车在紧急情况下能够及时响应并采取正确的措施。
例如，系统应具备故障检测和自动报警功能，及时发现并解决问题，确保列车运行的稳定和安全。
中国铁路列控系统现状及发展
中国铁路列控系统现状及发展
中国铁路列控系统是中国国家铁路局负责管理的，用于控制铁路交通运行的系统。
随着国家经济的发展，铁路系统的规模不断扩大，列车数量也逐渐增多，这就需要更加先进和高效的列控系统来保证铁路交通的安全性和稳定性。
目前，中国铁路列控系统采用的是CTC系统（Centralized Traffic Control System），这是一种集中式的列车运行控制系统，主要包括调度控制、车站设备、通信系统和信号系统等几个主要部分。
该系统不仅可以实现对铁路车辆的控制和监视，还可以协调多个区域的铁路交通，确保列车的运行路线安全和高效，并且能够支持高速动车组、城际列车等多种车型的运行。
近年来，中国铁路列控系统取得了一系列的技术突破和进步。
比如大面积采用自动化控制系统，进一步提高了系统的智能化和自动化程度，减少了人为因素的干扰和错误。
此外，铁路列车的自动化驾驶也有了突破，有望实现列车的自动行驶，进一步提高了列车的安全性和运行效率。
在未来，中国铁路列控系统将会面临更多的挑战和压力。
一方面，随着轨道交通在中国的快速发展，铁路系统需要加强对安全性和可靠性的保障，尤其是在高速运行和复杂环境下的情况下。
另一方面，需要不断改进和优化列控系统的技术，以更好地解决运行过程中的各种问题和应对相关风险。
总之，中国铁路列控系统的发展不仅关乎铁路交通的安全和稳定运行，也与国家经济和社会发展息息相关。
因此，加强铁路列控系统的技术创新和研发，并保持其先进和高效的技术水平是十分重要和必要的。
CTCS-3级列控系统发展历程及技术创新
CTCS-3级列控系统具有高精度、高可靠性和高效率的特点，能够实现列车高 速运行和精确控制，提高了列车运行安全和效率。
CTCS-3级列控系统的应用范围
应用领域
CTCS-3级列控系统广泛应用于中国高速铁路和城市轨道交通领域，是列车控制系 统的重要组成部分。
应用场景
在高铁中，CTCS-3级列控系统用于列车控制、信号灯控制、轨道电路控制等方面 ，实现了对列车的高效控制和安全保障。
针对CTCS-3级列控系统的关键技术进行突 破，如信号处理、安全防护等。
实现了CTCS-3级列控系统的全面 国产化。
成果转化与推广（2011年-2015年）
1
将研究成果转化为实际产品，并进行大规模推 广应用。
2
完成了多个铁路干线列控系统的升级改造，提 高了铁路运输效率和安全性。
3
与国内企业合作，实现了CTCS-3级列控系统的 出口。
THANKS
感谢观看
信号系统升级与改造
要点一
总结词
信号系统升级与改造是CTCS-3级列控系统技术创新的 重要方面，旨在提高信号系统的可靠性和安全性，确保 列车运行的安全和效率。
要点二
详细描述
1. 数字化信号处理：采用先进的数字化信号处理技术 ，提高了信号的精度和稳定性，减少了信号干扰和误差 。2. 信号系统模块化：将信号系统进行模块化设计， 提高了系统的可维护性和可扩展性，降低了系统成本。 3. 智能控制：应用智能控制技术，实现了对信号系统 的实时监控和自动调整，提高了系统的运行效率和安全 性。
02
CTCS-3级列控系统的发展历程
技术引进与消化（2000年-2005年）
01
引进国外先进列控技术，如欧 洲的ETCS技术。
高速铁路列车控制系统的技术介绍与使用方法
高速铁路列车控制系统的技术介绍与使用方法一、技术介绍高速铁路列车控制系统是保障高速列车安全、稳定、高效运行的重要技术之一。
该系统由多个子系统组成，包括列车信号控制系统、列车保护系统、列车通信系统等。
下面将分别介绍这些子系统的功能与原理。
1. 列车信号控制系统列车信号控制系统是高速铁路列车正常行驶的基础。
它通过线路上的信号设备向驾驶员发出不同的车速指令，确保列车运行在设定的速度范围内，遵守相应的安全规定。
该系统主要由信号灯、信号机、道岔等设备组成。
在列车行驶过程中，当驾驶员看到信号灯发出的信号后，会根据信号的含义调整列车的速度和行驶方向。
2. 列车保护系统列车保护系统是确保列车运行安全的重要防护屏障。
它使用了现代电子技术和计算机控制技术，能够实时监测列车的运行状态，并在必要时采取相应的措施，如自动制动、限制车速等。
该系统主要包括列车位置监测系统、列车防撞系统、列车悬挂系统等。
列车位置监测系统通过车辆上的传感器获取列车的位置信息，确保列车在轨道上行驶。
列车防撞系统则可以根据前方障碍物的距离和速度自动判断是否需要紧急制动，以避免碰撞事故的发生。
3. 列车通信系统列车通信系统是实现列车与地面指挥中心和其他列车之间的实时通信的关键技术。
它能够传递列车运行的相关信息，如车速、位置、信号指令等。
该系统主要使用了卫星通信和无线通信技术，确保高速列车在运行过程中能够及时接收到相关的指令和信息。
通过列车通信系统，地面指挥中心可以及时掌握列车的运行状态，并进行相应的调度和指挥。
二、使用方法高速铁路列车控制系统的使用方法主要包括以下几个方面：1. 了解系统结构与原理在使用高速铁路列车控制系统之前，使用人员应该首先了解系统的结构和原理。
通过学习相关的技术文献和培训课程，掌握系统的工作原理、各个子系统的功能以及它们之间的关系。
只有深入了解系统的工作原理，才能更好地掌握其使用方法。
2. 熟悉操作界面与操作流程高速铁路列车控制系统通常会提供一个用户友好的操作界面，使用人员需要熟悉这个界面，并掌握系统的操作流程。
简述CTCS-3级列控系统及工作原理
简述CTCS-3级列控系统及⼯作原理2019-10-29摘要：随着铁路的⾼速发展,结合中国,⼀种可以确保列车运⾏安全和提⾼运输效率的列车运⾏控制系统也应运⽽⽣。
它就是在CTCS-2级系统基础上,通过集成欧洲列车控制系统(ETCS)⽆线控车的关键技术构建的CTCS-3级列车控制系统。
CTCS-3级列控系统是保证列车安全运⾏的信号系统，CTCS-3级列控系统通过GSM-R⽆线通信实现车-地信息双向传输，为配备CTCS-3级车载设备的列车提供实时的运⾏许可、线路信息，车载设备根据动车组参数⾃动⽣成连续控制模式速度曲线，保证列车安全运⾏的控制系统，适⽤于300-350km/h客运专线，是我国⽬前使⽤等级最⾼的列车运⾏控制系统。
本⽂主要对CTCS-3级列控系统的构成及基本原理、CTCS-3级与CTCS-2级列控系统的区别两⽅⾯进⾏了阐述。
关键词：CTCS-3级列控系统⼯作原理中图分类号：C35⽂献标识码： A⼀、列控系统概念及中国列车运⾏控制系统（CTCS）发展现状1、列控系统的概念列控系统是确保列车运⾏安全的信号系统。
利⽤地⾯提供的线路信息、前车(⽬标)距离和进路状态，列控车载设备根据动车组参数⾃动⽣成列车允许速度控制模式曲线，并实时与列车运⾏速度进⾏⽐较，列车超速后及时进⾏控制，保证列车运⾏安全的监控系统。
2、中国列车运⾏控制系统发展现状中国列车运⾏控制系统（CTCS）作为保证列车安全运⾏的监控设备，⽬前共分为五个等级（CTCS-0、CTCS-1、CTCS-2、CTCS-3、CTCS-4级）。
(1)CTCS-0/1级列控系统：既有线现状。
(2)CTCS-2级列控系统：既有提速⼲线CTCS-2级区段及时速250公⾥客运专线。
(3)CTCS-3级列控系统：是在CTCS-2级列控系统的基础上开发出来的列车运⾏控制系统，符合我国⾼速铁路的发展需求，是我国⽬前安全级别最⾼、技术设备最先进、运⽤于时速300公⾥以上⾼速铁路的列车运⾏控制系统。
高铁列车控制系统设计与实现
高铁列车控制系统设计与实现高铁列车控制系统是保证高铁行车安全和顺畅运行的关键技术之一、设计和实现高铁列车控制系统需要考虑到多个方面的因素，包括列车速度控制、安全保障、通信系统、车辆监控等。
本文将重点介绍高铁列车控制系统的设计和实现。
一、高铁列车速度控制：高铁列车速度控制是高铁列车控制系统中最核心的部分之一、高铁列车通过控制牵引力和制动力来实现速度控制。
通过运用PID控制算法，控制牵引力和制动力的控制力度，实现高铁列车的平稳加速和减速。
此外，还需要考虑到高铁列车的防滑系统，通过检测轮胎的滑转情况，控制牵引力和制动力的力度，以保证列车在各种路况下的安全行驶。
二、安全保障：高铁列车控制系统中的安全保障是非常重要的一环。
通过搭载轴温、轮温、电流等传感器，实时监测列车运行时的各项参数，当这些参数超过安全范围时，系统会自动发送报警信号，同时降低列车的速度以确保列车的安全。
此外，还需要考虑到列车防撞系统，通过搭载红外线或激光传感器，实时监测前方障碍物的距离和速度，并控制列车的速度和制动力度来避免碰撞。
三、通信系统：高铁列车的控制系统需要与地面的控制中心进行通信，以实现对列车的远程控制和监控。
通过无线通信系统，将列车的运行状态和各项参数传输给地面控制中心，同时还可以接收地面控制中心发来的指令和警报信息。
此外，还可以通过通信系统对列车进行远程故障诊断和维护，提高列车的可靠性和运行效率。
四、车辆监控：高铁列车控制系统还需要具备对车辆的实时监控功能。
通过搭载视频监控和传感器等设备，实时监测列车内外部的情况，包括车门状态、乘客安全、货物安全等。
通过传输视频和数据信息给车辆监控中心，对列车进行监管和管理，确保列车的安全和秩序。
在高铁列车控制系统的实现过程中，需要考虑到可靠性、实时性和灵活性。
可靠性是保证高铁列车行车安全的基础，需要设计冗余系统以防止单点故障。
实时性是保证列车控制系统对列车运行状态的及时监测和控制。
灵活性是根据列车运行情况的不同，对控制算法和参数进行调整和优化，以提高列车运行效率和乘客舒适度。
CTCS-2级列车运行控制系统
铁路客运专线CTCS-2级列控系统配置及运用技术1. CTCS-2级列控系统技术路线按照CTCS-2级列控系统的总体技术目标，以及统一技术标准、技术平台、用户需求，主要依靠国内技术力量、借助国外先进经验，自主实施CTCS-2列控系统开发与集成，满足200～250km/h线路的运营要求，满足作为300～350km/h线路后备模式的运营要求。
在ZPW-2000轨道电路基础上，通过地面加装点式应答器、列控中心、临时限速服务器等，动车组装备列控车载设备，实现与车站联锁、行车指挥等设备的有机结合，由地面设备、车载设备、信号安全数据网，共同构成完整CTCS-2列控系统。
逐步建立完整的CTCS-2级列控系统技术体系，包括技术标准、产品标准、建设标准，以及联调联试、运用、维护规则等。
1.1. CTCS-2级列控系统原理客运专线CTCS-2级列控系统是基于轨道电路和点式应答器传输列车运行许可信息并采用目标-距离模式监控列车安全运行的列车运行控制系统。
客运专线CTCS-2级列控系统由地面和车载设备构成。
地面设备由临时限速服务器、列控中心、ZPW-2000（UM）系列轨道电路、应答器设备等组成。
车载设备由车载安全计算机（VC）、轨道电路信息接收单元（TCR）、应答器信息接收模块（BTM）、记录单元（DRU）、人机界面（DMI）等组成。
轨道电路实现列车占用检查，并连续向列车传送空闲闭塞分区数量等信息。
应答器向车载设备传输定位信息、线路参数、临时限速等信息。
列控中心具有轨道电路编码、应答器报文储存和调用、区间信号机点灯控制、站间安全信息（区间轨道电路状态、中继站临时限速信息、区间闭塞和方向条件等信息）传输等功能，根据轨道电路、进路状态及临时限速等信息产生行车许可，通过轨道电路及有源应答器将行车许可传送给列车。
临时限速服务器完成临时限速命令的存储、校验、撤销、拆分、设置和取消及临时限速设置时机的辅助提示。
车载设备根据地面设备提供的信号动态信息、线路参数、临时限速等信息和动车组参数，按照目标-距离模式生成控制速度，监控列车安全运行。
高铁列车的智能化与自动化技术研究
高铁列车的智能化与自动化技术研究一、引言高铁列车作为一种先进的交通工具，一直以来都备受人们的喜爱。
随着科技的不断发展，高铁列车的智能化与自动化技术也得到了迅速发展，给人们的出行带来了更加便捷和舒适的体验。
本文将从高铁列车的智能化与自动化技术入手，探讨其发展历程、现状和未来发展趋势。
二、高铁列车的智能化技术1.列车监控系统高铁列车的监控系统是保障行车安全的重要组成部分。
通过各种传感器和监控设备实时监测列车各个部件的运行状态，及时发现问题并进行处理，确保列车的正常运行。
监控系统还可以通过数据分析和预测技术，提前发现潜在的故障隐患，降低故障发生的概率。
2.列车控制系统高铁列车的控制系统是实现列车运行自动化的核心技术。
通过各种控制算法和自动化设备，实现列车的自动控制、自动调度和自动驾驶。
列车控制系统可以根据列车的运行速度、路况等情况自动调整列车的运行参数，提高列车的运行效率和安全性。
3.车载通信系统高铁列车的车载通信系统是实现列车智能化的基础设施之一。
通过无线通信技术，在列车之间或列车与地面指挥中心之间实现信息的实时传递和交换。
车载通信系统可以实现列车的实时定位、运行状态监测和调度指挥，提高列车的运行效率和安全性。
三、高铁列车的自动化技术1.列车自动驾驶技术高铁列车的自动驾驶技术是实现列车自动化运行的重要技术之一。
通过各种自动控制设备和传感器，实现列车的自动导航、自动加减速和自动停车。
列车自动驾驶技术可以提高列车的运行效率和安全性，减少人为操作的错误和失误。
2.列车智能调度技术高铁列车的智能调度技术是实现列车运行自动化的另一项重要技术。
通过数据分析和算法，实现列车的智能调度和优化。
智能调度技术可以根据列车的实际运行情况和交通状况，实时调整列车的运行计划，并提前预防和解决交通拥堵等问题。
3.列车自动报警技术高铁列车的自动报警技术是实现列车运行安全的关键技术之一。
通过各种传感器和监控设备，实现列车的实时监测和检测，及时发现列车的运行异常和故障。
高速列车的运行控制技术
高速列车的运行控制技术随着科技的发展，高速列车的运行速度也越来越快，而高速列车的运行控制技术便成为了一个不可忽视的话题。
本文将从高速列车的运行控制技术的概述、技术优势、发展现状以及未来趋势等方面进行分析。
一、高速列车的运行控制技术概述高速列车的运行控制技术是指采用现代技术手段来对高速列车的行驶状态进行监测、控制以及安全保障的一系列技术措施。
高速列车的运行控制技术主要分为列车控制系统、信号控制系统以及测量控制系统。
列车控制系统是指对列车速度、加减速以及制动的控制，以及各部件的运作情况进行监测和维护。
在列车控制系统中，包含了列车牵引系统、列车制动系统、列车稳定系统等。
列车牵引系统是指电力机车通过线路输送电能，为列车提供牵引力的一种技术。
列车制动系统则是指用于控制列车速度和减少速度的一套技术。
而列车稳定系统则是保证列车行驶过程中稳定行驶的一种技术。
信号控制系统则是指将信号和指令传输给列车，对列车的运行进行控制。
包括了轨道信号设备、防护装置以及自动控制装置等。
测量控制系统包括了列车位置测量系统、车载设备测量系统以及设备状态管理系统。
其中列车位置测量系统的作用是对列车的位置信息进行测量和控制，而车载设备测量系统则是指对列车各部件进行测量和监测。
设备状态管理系统则是对列车设备状态进行集中管理和维护的一种技术。
二、高速列车运行控制技术的技术优势高速列车的运行控制技术可以提高列车的行驶速度和安全性。
通过列车控制系统和信号控制系统协同作用，可以实现列车的精准控制和减少停车等待时间，提高列车的货运效率和旅客出行体验。
高速列车的运行控制技术可以提高列车运营的精准性和稳定性。
通过对列车位置、速度等状态信息的实时监控，列车的运行精准度得到了提高，从而实现了列车行驶路线优化和车次计划管理的智能化。
高速列车的运行控制技术还可以加强列车的安全性。
通过控制列车的速度、轨道、防护装置等措施，可以防止列车出现各种事故和异常情况。
三、高速列车运行控制技术的发展现状目前，国内外的高速列车运行控制技术已经有了很大的提升。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
武汉高速铁路 职业技能训练段
安全和速度没有必然的联系； 铁路安全的三个要素： 设备质量、运营管理、人员素质。
武汉高速铁路 职业技能训练段
没有绝对安全
民航：亿客公里 死亡率0.05人
（1人飞行1万km/天， 550年死亡）；
铁路安全产品： SIL－4级； 故障危险侧概率 （10的-9次方）
武汉高速铁路 职业技能训练段
ETCS-2级 轨道电路/计轴 GSM-R/应答器 GSM-R 500字节 应答器 1023 bit 统一标准/规范
日、 法、德列控系统各有特点，均采用了大量专用技术，相互 间不兼容，技术平台不开放，不利于市场竞争和技术发展。欧洲有十几种 列控系统，列车无法实现跨国运行，因此欧盟确定发展统一的欧洲列控系 统（ETCS），该系统采用统一标准/规范，可实现互联互通。
武汉高速铁路 职业技能训练段
CTCS-2 列控系统是基于点式应答器、轨道电路传 输列车运行控制信息的点连式列控系统。 地面设备由区间、站内一体化轨道电路设备传输
连续列控信息，由点式应答器、车站列控中心传
输点式列控信息。
车载设备根据地面提供的信号动态信息、线路静
态参数、临时限速信息及有关动车组数据，生成 控制速度和目标—距离模式曲线，控制列车运行。
CTCS-3级 CTCS-4级
300km/h及以上客运专线 面向未来的列控系统
CTCS 分5级
CTCS 0级
►既有线的控车模式
武汉高速铁路 职业技能训练段
►区间轨道电路 + 站内电码化 + 通用机车信
号+列车运行监控装置
CTCS 分5级
有线160km/h以下区段。
武汉高速铁路 职业技能训练段
CTCS 1级
►基于既有设备改造的 ATP 系统。适用于既 ►对中国主要干线装备现状，对既有设备实 行强化改造，在主体化机车信号的基础上， 通过补点，实现具有中国特色的点连式 ATP 。即主体化机车信号（区间、站内轨
道电路进行强化改造＋故障安全型机车信
号）＋点式设备＋安全型监控装置。
CTCS 分5级
CTCS 2级
3、中国列车运行控制系统（CTCS）
CTCS技术体系
武汉高速铁路 职业技能训练段
借鉴ETCS发展思路和国外高速铁路列控系统运 用经验，结合我国铁路运输特点，遵循全路统一规 划的原则，铁道部确定构建中国的列车运行控制系 统技术体系（CTCS）。CTCS应用分为5级。 CTCS的目标是提高安全性能和运输效率，满足 互通运营，规范系统设计，适应发展需求。
武汉高速铁路 职业技能训练段
高铁列控系统技术及发展
罗雄
2015 年5月
武汉高速铁路 职业技能训练段
一、列控系统概述
武汉高速铁路 职业技能训练段
信号系统控制什么？
武汉高速铁路 1、名词解释 职业技能训练段 联锁：为了保证行车安全，通过技术方法，使进 路、进路道岔和信号机之间按一定程序、一定条 件建立起的既相互联系，而又制约关系，这种制 约关系即联锁 CTC（Centralized Traffic Control） 调度集中 CTCS（Chinese Train Control System）中国列 车运行控制系统 ETCS（European Train Control System ）欧洲 列车运行控制系统
武汉高速铁路 职业技能训练段
CBI（Interlocking） 计算机联锁 TCC（Train Control Center）列控中心 RBC （Radio Block Center）无线闭塞中心 ISDN（Integrated Services Digital Network）
综合业务数字网 TSRS （Temporary Speed Restriction Server） 临时限速服务器
Hale Waihona Puke 武汉高速铁路 职业技能训练段
互联互通：互联互通是电信业术语，已经从简 单的同类网的水平互联，扩展成为跨网络、跨 区域、跨业务、跨国界的互联问题，具有多样 化、多层次、复杂化的特点。
武汉高速铁路 职业技能训练段
2、概述 高速铁路是对速度的挑战； 列控系统是对安全的保障。
1903年德国，电力机车牵引，试验速度210km/h 1955年法国，电力机车牵引客车试验速度 331km/h 1988年德国，ICE动车组试验速度406.9km/h 1990年法国，TGV动车组试验速度515.3km/h 2007年法国，TGV 试验速度574km/h 2010年9月28日中国，运营试验速度416.6km/h
比较
项目 列车占用检查 车地传输媒介 信息量 日本DS-ATC 有绝缘轨道电路 轨道电路 地车 56 bit 法国TVM430 无绝缘轨道电路 轨道电路 地车 27 bit 德国LZB 无绝缘轨道电路 轨道电缆 地车 83 bit 车地 41 bit 技术公开性 专有 专有 专有
武汉高速铁路 职业技能训练段
列控系统是确保行车安全的信号系统。利用 地面提供的线路信息、前车(目标)距离和进路状 态，列控车载设备自动生成列车允许速度控制模 式曲线，并实时与列车运行速度进行比较，超速 后及时进行控制。
国外高速铁路列控系统
ETCS-1/2级列控系统
调度指挥系统 （CTC） 无线闭塞中心 （RBC） GSM-R
CTCS 分级
CTCS 3级 系统。
武汉高速铁路 职业技能训练段
基于轨道电路和无线通信（GSM-R）的ATP 轨道电路在实现区段占用与列车完整性检 查方面具有不可替代的优势；GSM-R在满 足我国铁路移动信息网需求的同时，又能 解决超防信息高速率可靠传输，两者结合
1
武汉高速铁路 职业技能训练段
CTCS技术体系的形成过程
借鉴欧洲列控系统（ETCS）建设经验，结合我国铁路运输特点 和既有信号设备制式，考虑未来发展，制定了我国列控系统CTCS技 术标准，分为CTCS-0、1、2、3、4级。 CTCS-0级 CTCS-2级 既有线现状 既有线提速和250km/h客运专线
武汉高速铁路 职业技能训练段
光纤网络
联锁系统
基站 转辙机 轨道电路 其他轨旁设备
应答器
ETCS-2级列控系统地面采用RBC生成行车许可，固定应答器提供列车 定位基准，GSM-R无线网络实现车-地双向信息传输， ETCS-2级系统已陆续 投入商业运营，是欧洲铁路列车控制系统的发展方向。
国外高速铁路列控系统
