二维草图练习
工业设计模拟练习题含答案
工业设计模拟练习题含答案1、两构件通过（）接触组成的运动副称为高副。
A、面B、点或线C、点或面D、面或线答案：C2、（）资源中心在底部窗格中找到族成员,不可以进行哪些操作？A、控制成员B、显示其族详细信息C、编辑它们D、在部件中插入新成员答案：A3、以下塑料材料中，电镀性能最好的是（）。
A、ABS工程塑料B、聚氯乙烯C、聚乙烯D、有机玻璃答案：A4、浏览器还分层显示了整个的装配件文件，其中包括了可以用于做动画的（）。
A、零件B、部件C、约束D、驱动答案：C5、图样中的尺寸以（）为单位时，不必标注计量单位的符号或名称，如用其他单位时，则必须注明相应的单位符号。
A、米B、分米C、厘米D、毫米答案：D6、（）产品装配图的文件格式是什么？A、idwB、iptC、ipnD、iam答案：A7、下列不属于图纸幅面代号的是（）。
A、A0B、A2C、A4D、A6答案：D8、人机界面主要指（）。
A、运动系统B、反馈系统C、听觉系统D、显示和控制系统答案：D9、如实际测量的支座内孔是￠8.02，杠杆轴上相应一段圆柱尺寸为￠7.98。
那么，在画零件图时应标注（）。
A、￠8.02B、￠7.98C、￠8D、￠8,且在尺寸后面注出极限偏差值答案：D10、（）是带传动中所固有的物理现象，是不可避免的。
A、弹性滑动B、打滑C、松驰D、疲劳破坏答案：A11、项目文件的格式为（）。
A、iptB、idwC、iamD、ipj答案：D12、在指针式仪表中，指针零点位置的选择与它的使用情况有关，一般都选择在时钟（）和12点的位置。
A、1点B、3点C、6点D、9点答案：D13、（）在inventor资源中心库中“角阀”属于以下那个类别之内？A、配件B、紧固件C、特征D、其他零件答案：A14、下列关于拉伸特征的说法，错误的是（）。
A、拉伸特征是通过为草图截面轮廓添加深度的方式创建特征或实体的特征B、可为非闭合草图轮廓添加拉伸特征使其生成实体C、可为非闭合草图轮廓添加拉伸特征使其生成曲面D、拉伸特征的形状由草图形状、拉伸范围和扫掠斜角来控制答案：B15、用于薄壁零件连接的螺纹，应采用（）。
(完整版)cad二维练习图(大全)
一、基本二维绘图练习1、辅助绘图工具练习图1-1输入点的相对直角坐标、相对极坐标绘制图形图1-2打开正交模式绘制图形【习题1-3】利用各种目标捕捉方式将图1-3a修改为图1-3b。
图1-3利用目标捕捉功能绘制图形【习题1-4】打开极轴追踪模式(FIO)，通过输入直线的长度绘制图1-4所示的图形。
图1-4利用极轴追踪功能绘制图形【习题1-5】利用极轴追踪、自动捕捉及目标捕捉追踪功能将图1-5a修改为图1-5b。
图1-5综合练习1【习题1-6】利用极轴追踪、自动捕捉及目标捕捉追踪功能绘制图1-6所示的图形。
图1-6综合练习22、实体绘图命令练习【习题1-7】利用Circle(圆)和Ellipse(椭圆)等命令绘制图1-7所示的图形。
图1-7绘制圆和椭圆【习题1-8】利用Polygon(正多边形)和Circle(圆)等命令绘制图1-8所示的图形。
图1-8绘制圆和正多边形【习题1-9】用Polygon(正多边形)和Circle(圆)等命令绘制图1-9所示的图形。
【习题1-10】用Pline(组合线)和Line(线)命令绘制图1-10所示的图形。
图1-9绘制圆和正多边形图1-10绘制组合线3、编辑命令练习【习题1-11】用Offset(等距线)、Trim(修剪)和Line命令绘制图1-11所示的图形。
图1-11用Offset和Trim等命令绘制图形图1-12绘制等距线【习题1-13】用Offset(等距线)和Extend(延伸)命令将图1-13a修改为图1-13b。
图1-13用Offset和Extend命令绘制图形【习题1-14】用Array(阵列)等命令绘制图1-14所示的图形。
图1-14用Array命令创建环形阵列【习题1-15】用Array(阵列)和Rotate(旋转)等命令绘制图1-15所示的图形。
图1-15用Array和Rotate命令绘制图形【习题1-16】用Fillet(倒圆角)和Chamfer(倒角)命令将图1-16a修改为图1-16b。
第2章二维草图的绘制
何图元定位或建立特征的位置参照。草绘坐标系的正x轴方 向为水平朝右，正y轴方向为垂直向上，正z轴方向朝向用户。
2.2.8 文本
选择【草绘（Sketch）】→【文本（Text…）】或单击按钮， 需要先指定两点绘制出一条结构线以定义文本的高度和方位。
2.3 图形的编辑
2.3.1 删除
图形编辑时，一般先选取欲编辑的对象（呈红色显示）， 再选择相应的编辑命令。选取图元对象时，按住Ctrl键 可以同时选取多个对象。 删除操作的两种方式： (1)选择【编辑】（Edit）→【删除】（Delete）命令或 直接按Del键 ，再选取欲删除的截面几何；(2)先选取欲 删除的几何对象，再选择【编辑】（Edit）→【删除】 （Delete）命令或按下Del键。
2.2.4 圆弧
有5种圆弧的草绘方式 ：
2.2.5 圆角
圆角有两种形式，即圆形圆角（Circular Fillet）和椭圆 形圆角（Elliptical Fillet）。两者的绘法相同，但是尺 寸标注的形式不同。
圆形圆角的几何线为圆弧，仅需一个半径值R控制 ；而椭圆 形圆角的几何线为椭圆弧，需由两个半径值Rx、Ry控制。
执行时，先选取欲镜像的几何对象，再选择命令【编辑（Edit）】 →【镜像（Mirror）】或图标按钮，然后选取一条中心线作为镜像轴线。
2.3.5 缩放和旋转
选择【编辑（Edit）】→【缩放和旋转（Scale and Rotate）】或单击图标按钮，用于对草绘图形进行缩放与旋 转操作。
2.3.6 切换结构
选择【编辑（Edit）】→【切换构造】（Toggle Construction）命令，用于将选定的图元对象在几何图形 与构造图形之间进行切换 。 执行时，先选取欲切换的几何对象（可多个），然后选择 【切换构造】（Toggle Construction）命令。
UGNX培训资料3-NX草图练习(1)

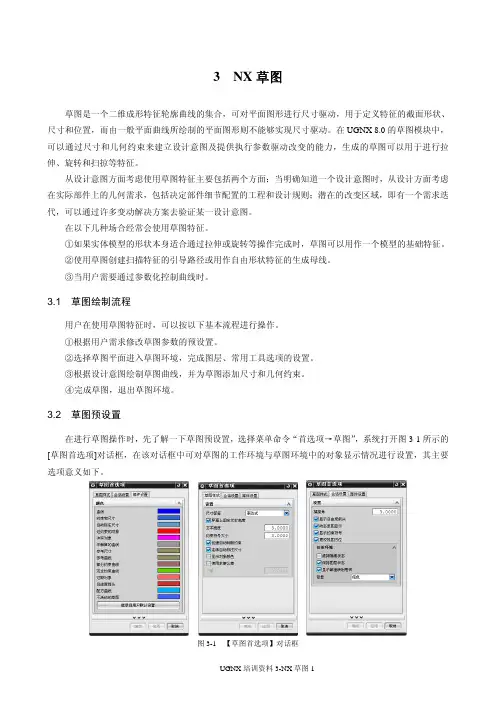

3 NX草图草图是一个二维成形特征轮廓曲线的集合，可对平面图形进行尺寸驱动，用于定义特征的截面形状、尺寸和位置，而由一般平面曲线所绘制的平面图形则不能够实现尺寸驱动。
在UGNX 8.0的草图模块中，可以通过尺寸和几何约束来建立设计意图及提供执行参数驱动改变的能力，生成的草图可以用于进行拉伸、旋转和扫掠等特征。
从设计意图方面考虑使用草图特征主要包括两个方面：当明确知道一个设计意图时，从设计方面考虑在实际部件上的几何需求，包括决定部件细节配置的工程和设计规则；潜在的改变区域，即有一个需求迭代，可以通过许多变动解决方案去验证某一设计意图。
在以下几种场合经常会使用草图特征。
①如果实体模型的形状本身适合通过拉伸或旋转等操作完成时，草图可以用作一个模型的基础特征。
②使用草图创建扫描特征的引导路径或用作自由形状特征的生成母线。
③当用户需要通过参数化控制曲线时。
3.1 草图绘制流程用户在使用草图特征时，可以按以下基本流程进行操作。
①根据用户需求修改草图参数的预设置。
②选择草图平面进入草图环境，完成图层、常用工具选项的设置。
③根据设计意图绘制草图曲线，并为草图添加尺寸和几何约束。
④完成草图，退出草图环境。
3.2 草图预设置在进行草图操作时，先了解一下草图预设置，选择菜单命令“首选项→草图”，系统打开图3-1所示的[草图首选项]对话框，在该对话框中可对草图的工作环境与草图环境中的对象显示情况进行设置，其主要选项意义如下。
图3-1 【草图首选项】对话框1．部件设置该选项卡主要用于对草图中对象的颜色进行设置，主要包括曲线、驱动尺寸标注、自动标注尺寸、约束过多的对象、冲突的约束、参考尺寸、参考曲线、部分约束曲线、完全约束曲线等对象的颜色设置，也可通过单击[继承自用户默认设置]按钮来选择用户事先定义并显示在视图窗口中的对象作为预设对象的属性。
2．草图样式该选项主要用于对尺寸标签和文本高度等参数进行设置。
注：把“连续自动标注尺寸”前钩子去除。

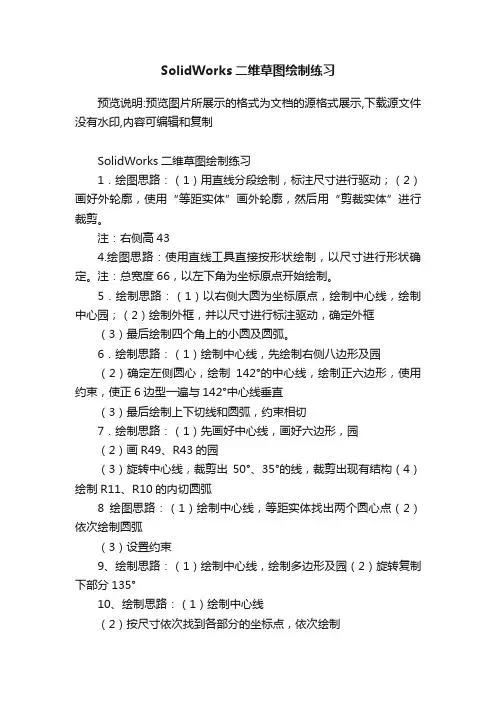

SolidWorks二维草图绘制练习
SolidWorks二维草图绘制练习预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制SolidWorks二维草图绘制练习1．绘图思路：（1）用直线分段绘制，标注尺寸进行驱动；（2）画好外轮廓，使用“等距实体”画外轮廓，然后用“剪裁实体”进行裁剪。
注：右侧高434.绘图思路：使用直线工具直接按形状绘制，以尺寸进行形状确定。
注：总宽度66，以左下角为坐标原点开始绘制。
5．绘制思路：（1）以右侧大圆为坐标原点，绘制中心线，绘制中心园；（2）绘制外框，并以尺寸进行标注驱动，确定外框（3）最后绘制四个角上的小圆及圆弧。
6．绘制思路：（1）绘制中心线，先绘制右侧八边形及园（2）确定左侧圆心，绘制142°的中心线，绘制正六边形，使用约束，使正6边型一遍与142°中心线垂直（3）最后绘制上下切线和圆弧，约束相切7．绘制思路：（1）先画好中心线，画好六边形，园（2）画R49、R43的园（3）旋转中心线，裁剪出50°、35°的线，裁剪出现有结构（4）绘制R11、R10的内切圆弧8绘图思路：（1）绘制中心线，等距实体找出两个圆心点（2）依次绘制圆弧（3）设置约束9、绘制思路：（1）绘制中心线，绘制多边形及园（2）旋转复制下部分135°10、绘制思路：（1）绘制中心线（2）按尺寸依次找到各部分的坐标点，依次绘制11、绘制思路：（1）绘制中心线，找到两个圆心，绘制相应尺寸的园（2）绘制外切园（3）绘制椭圆，短轴为7，绘制完后剪切如图12绘制思路：以吊钩中心点为圆心，绘制相应园，然后用圆弧连接，最后设置约束，标注尺寸13绘制思路：（1）绘制中心线，注意83°夹角（2）按照尺寸进行相关绘制，以约束控制形状14绘制思路：（1）绘制直径为70的外接园正三角形（2）找到正三角形的垂心，绘制三点圆弧（3）复制旋转此正三角形60°，裁剪不需要的线条15、绘制思路：（1）绘制外接R2的三角形，转为实线（2）绘制内接R20的的六边形（3）旋转阵列（4）最后绘制三点园外接16绘制思路：按尺寸绘制，多用等距实体17绘制思路：（1）绘制中心线，绘制30°角中心线（2）采用移动实体（拷贝）方式进行小圆绘制（3）下半部分采用按尺寸绘制出单边，镜像方式绘制18绘制思路：（1）绘制中心线（2）在90°线上绘制指定园，圆周阵列（3）在0°线上绘制方形，阵列19绘制思路：（1）绘制中心线，绘制30°、20°角（2）绘制其他部分。
02 二维草图绘制基础
2.6.2 标注直径和半径
单击“标注尺寸”按钮
左键单击 圆上一点
中键单击放置 尺寸位置点 双击圆
中键单击放置 尺寸位置点
图2-21 半径标注示意
图2-22 直径标注示意
总目录 章目录 返回 上一页 下一页
2.6.3 角度尺寸标注 包括两条直线之间的夹角标注和圆弧的圆心角 标注。 2.6.3.1 两条直线之间夹角的标注 2.6.3.2 圆弧的圆心角标注 左键先后单击圆弧
(1)在“目的管理器”工具条中单击 按钮（若显示 的不 是此按钮，则单击工具条右侧的 ，在弹出的按钮 中再行选择）。也可通过执行“草绘”|“线”|“线L”命 令，或者在绘图区单击鼠标右键在弹出的快捷菜单中 选择“线L”命令。 （2）单击要开始直线的位置（第一点），一条“橡皮筋”
线粘附在鼠标指针上。 （3）单击要终止直线的位置（第二点），再单击鼠标中 键以确定直线。再单击中键完成操作。如图2-2所示。
总目录 章目录 返回
上一页 下一页
Pro/ENGINEER Wildfire 3.0 实例教程
①单击鼠标左键确定第1点
②单击鼠标左键确定第2点
③单击鼠标中键完成绘制
图2-2 绘制两点直线示意
总目录 章目录 返回 上一页 下一页
Pro/ENGINEER Wildfire 3.0 实例教程
2.2.1.2 绘制相切直线
在菜单中点击“草绘”|“选项”命令，系统弹出“草绘器 优先选项”对话框。
注意事项：
弱尺寸与强尺寸的区别
2.2 几何线条的绘制方法
2.2.1 直线的绘制
包括绘制两点线、相切直线、矩形的方法
总目录 章目录 返回 上一页 下一页
2.2.1.1 绘制两点线的方法
cad二维练习图(大全)
一、基本二维绘图练习1、辅助绘图工具练习图1-1输入点的相对直角坐标、相对极坐标绘制图形图1-2打开正交模式绘制图形【习题1-3】利用各种目标捕捉方式将图1-3a修改为图1-3b。
【习题1-4】打开极轴追踪模式(FIO)，通过输入直线的长度绘制图1-4所示的图形。
【习题1-5】利用极轴追踪、自动捕捉及目标捕捉追踪功能将图1-5a修改为图1-5b。
【习题1-6】利用极轴追踪、自动捕捉及目标捕捉追踪功能绘制图1-6所示的图形。
图1-6综合练习22、实体绘图命令练习【习题1-7】利用Circle(圆)和Ellipse(椭圆)等命令绘制图1-7所示的图形。
【习题1-8】利用Polygon(正多边形)和Circle(圆)等命令绘制图1-8所示的图形。
图1-8绘制圆和正多边形【习题1-9】用Polygon(正多边形)和Circle(圆)等命令绘制图1-9所示的图形。
【习题1-10】用Pline(组合线)和Line(线)命令绘制图1-10所示的图形。
图1-9绘制圆和正多边形图1-10绘制组合线3、编辑命令练习【习题1-11】用Offset(等距线)、Trim(修剪)和Line命令绘制图1-11所示的图形。
【习题1-13】用Offset(等距线)和Extend(延伸)命令将图1-13a修改为图1-13b。
【习题1-14】用Array(阵列)等命令绘制图1-14所示的图形。
图1-14用Array命令创建环形阵列【习题1-15】用Array(阵列)和Rotate(旋转)等命令绘制图1-15所示的图形。
图1-15用Array和Rotate命令绘制图形【习题1-16】用Fillet(倒圆角)和Chamfer(倒角)命令将图1-16a修改为图1-16b。
图1-16用Fillet和Chamfer命令绘制图形【习题1-17】用Move(移动)等命令绘制图1-17所示的图形。
图1-17用Move等命令绘制图形【习题1-18】用Fillet(圃角)、Chamfer(倒角)、Mirror(镜像)等命令绘制图1-18所示的图形。
solidworks经典练习题
solidworks经典练习题SolidWorks是一款广泛应用于三维建模和计算机辅助设计的软件，它为工程师和设计师提供了强大的工具来创建和分析复杂的机械部件和装配体。
为了帮助大家更好地掌握SolidWorks软件的使用技巧，下面给大家介绍一些经典的练习题。
练习题一：创建实体模型首先，我们需要创建一个简单的立方体模型。
打开SolidWorks软件，点击“新建”按钮。
在新建文件对话框中，选择“零件”选项，并设置单位为毫米。
点击“确定”按钮。
接下来，在“特征”菜单中选择“凸起”，然后点击立方体的底面，输入尺寸参数，比如长、宽和高分别设置为50mm。
点击“确定”按钮，立方体模型就创建完成了。
练习题二：创建二维草图在这个练习题中，我们将学习如何创建一个带有圆形和矩形的二维草图。
首先，打开SolidWorks软件，点击“新建”按钮。
在新建文件对话框中，选择“零件”选项，并设置单位为毫米。
点击“确定”按钮。
接下来，在图形工具栏中选择“线”工具，然后在图纸中点击并画出一个矩形，设置矩形的尺寸参数。
然后，在图形工具栏中选择“圆”工具，点击图纸上的某个位置并拖动鼠标，画出一个圆形，设置圆形的半径参数。
练习题三：装配体设计在这个练习题中，我们将学习如何创建一个简单的装配体。
首先，打开SolidWorks软件，点击“新建”按钮。
在新建文件对话框中，选择“装配体”选项，并设置单位为毫米。
点击“确定”按钮。
接下来，我们需要导入一些零件文件。
点击“文件”菜单，选择“打开”，然后选择需要导入的零件文件。
在装配模式下，选择“零件”栏中的一个零件文件，并将其拖动到装配体图纸中。
重复这个步骤，导入其他的零件文件，直到装配体中包含所有的零件。
在装配体中，我们可以使用不同的约束来定位和连接零件。
在“装配”工具栏中选择“约束”工具，然后在画面中选择需要约束的零件，并设置相应的约束类型和参数。
练习题四：渲染和动画效果在这个练习题中，我们将学习如何给SolidWorks模型添加渲染和动画效果，使其更加逼真和生动。
solidworks上课练习题
solidworks上课练习题SolidWorks是一种广泛应用于工程设计领域的三维计算机辅助设计（CAD）软件。
在学习SolidWorks软件时，掌握理论知识是很重要的，而通过课堂上的练习题来巩固和应用这些知识则是更为有效的学习方法。
本文将为您介绍一些SolidWorks上课练习题，帮助您更好地掌握该软件的应用。
1. 2D草图绘制在SolidWorks中，首先需要学习的是如何进行2D草图的绘制。
以下是一个常见的2D草图练习题：练习题：请绘制一个圆形，并在该圆形上绘制一个正方形。
解答：首先，在绘图区域中选择“绘制圆形”工具，在工作平面上绘制一个圆形。
然后，在绘图区域选择“绘制线段”工具，根据圆形的边界线绘制一个正方形。
2. 3D模型创建掌握了2D草图绘制后，就可以学习如何将绘制的2D草图转化为3D模型。
以下是一个常见的3D模型创建练习题：练习题：请根据给定的2D草图，创建一个立方体模型。
解答：首先，在绘图区域中选择“拉伸”工具，选择要拉伸的2D草图，并指定拉伸的高度，即可创建一个立方体模型。
3. 部件装配在SolidWorks中，可以通过将多个部件装配在一起来创建更为复杂的装配模型。
以下是一个常见的部件装配练习题：练习题：请将给定的零件A、零件B和零件C进行装配，并确保它们之间的连接是正确的。
解答：首先，打开零件A、零件B和零件C的CAD文件。
然后，在SolidWorks中创建一个新的装配文件，分别将这些零件导入到装配文件中。
最后，使用装配工具对零件进行定位和连接，确保它们之间的连接是正确的。
4. 渲染和动画SolidWorks还提供了渲染和动画功能，可以将模型以更生动和逼真的方式展示出来。
以下是一个常见的渲染和动画练习题：练习题：请使用渲染功能和动画功能，对已创建的模型进行渲染和动画效果的添加。
解答：首先，在SolidWorks中选择“渲染”选项，根据需要添加光源、材质等效果，然后进行渲染。
接下来，选择“动画”选项，设置场景、相机路径等参数，并运行动画以查看效果。
SolidWorks二维草图案例精选（实例教学,效果显著!）
SolidWorks⼆维草图案例精选（实例教学,效果显著!）江西省南昌市2015-2016学年度第⼀学期期末试卷（江西师⼤附中使⽤）⾼三理科数学分析⼀、整体解读试卷紧扣教材和考试说明，从考⽣熟悉的基础知识⼊⼿，多⾓度、多层次地考查了学⽣的数学理性思维能⼒及对数学本质的理解能⼒，⽴⾜基础，先易后难，难易适中，强调应⽤，不偏不怪，达到了“考基础、考能⼒、考素质”的⽬标。
试卷所涉及的知识内容都在考试⼤纲的范围内，⼏乎覆盖了⾼中所学知识的全部重要内容，体现了“重点知识重点考查”的原则。
1．回归教材，注重基础试卷遵循了考查基础知识为主体的原则，尤其是考试说明中的⼤部分知识点均有涉及，其中应⽤题与抗战胜利70周年为背景，把爱国主义教育渗透到试题当中，使学⽣感受到了数学的育才价值，所有这些题⽬的设计都回归教材和中学教学实际，操作性强。
2．适当设置题⽬难度与区分度选择题第12题和填空题第16题以及解答题的第21题，都是综合性问题，难度较⼤，学⽣不仅要有较强的分析问题和解决问题的能⼒，以及扎实深厚的数学基本功，⽽且还要掌握必须的数学思想与⽅法，否则在有限的时间内，很难完成。
3．布局合理，考查全⾯，着重数学⽅法和数学思想的考察在选择题，填空题，解答题和三选⼀问题中，试卷均对⾼中数学中的重点内容进⾏了反复考查。
包括函数，三⾓函数，数列、⽴体⼏何、概率统计、解析⼏何、导数等⼏⼤版块问题。
这些问题都是以知识为载体，⽴意于能⼒，让数学思想⽅法和数学思维⽅式贯穿于整个试题的解答过程之中。
⼆、亮点试题分析1．【试卷原题】11.已知,,A B C 是单位圆上互不相同的三点，且满⾜AB AC →→=，则A BA C →→的最⼩值为（）A ．14- B ．12-C ．34-D ．1-【考查⽅向】本题主要考查了平⾯向量的线性运算及向量的数量积等知识，是向量与三⾓的典型综合题。
解法较多，属于较难题，得分率较低。
【易错点】1．不能正确⽤OA ，OB，OC 表⽰其它向量。
SolidWorks二维草图绘制练习
1．绘图思路：（1）用直线分段绘制，标注尺寸进行驱动；（2）画好外轮廓，使用“等距实体”画外轮廓，然后用“剪裁实体”进行裁剪。
注：右侧高434.绘图思路：使用直线工具直接按形状绘制，以尺寸进行形状确定。
注：总宽度66，以左下角为坐标原点开始绘制。
5．绘制思路：（1）以右侧大圆为坐标原点，绘制中心线，绘制中心园；（2）绘制外框，并以尺寸进行标注驱动，确定外框（3）最后绘制四个角上的小圆及圆弧。
6．绘制思路：（1）绘制中心线，先绘制右侧八边形及园（2）确定左侧圆心，绘制142°的中心线，绘制正六边形，使用约束，使正6边型一遍与142°中心线垂直（3）最后绘制上下切线和圆弧，约束相切7．绘制思路：（1）先画好中心线，画好六边形，园（2）画R49、R43的园（3）旋转中心线，裁剪出50°、35°的线，裁剪出现有结构（4）绘制R11、R10的内切圆弧8绘图思路：（1）绘制中心线，等距实体找出两个圆心点（2）依次绘制圆弧（3）设置约束9、绘制思路：（1）绘制中心线，绘制多边形及园（2）旋转复制下部分135°10、绘制思路：（1）绘制中心线（2）按尺寸依次找到各部分的坐标点，依次绘制11、绘制思路：（1）绘制中心线，找到两个圆心，绘制相应尺寸的园（2）绘制外切园（3）绘制椭圆，短轴为7，绘制完后剪切如图12绘制思路：以吊钩中心点为圆心，绘制相应园，然后用圆弧连接，最后设置约束，标注尺寸13绘制思路：（1）绘制中心线，注意83°夹角（2）按照尺寸进行相关绘制，以约束控制形状14绘制思路：（1）绘制直径为70的外接园正三角形（2）找到正三角形的垂心，绘制三点圆弧（3）复制旋转此正三角形60°，裁剪不需要的线条15、绘制思路：（1）绘制外接R2的三角形，转为实线（2）绘制内接R20的的六边形（3）旋转阵列（4）最后绘制三点园外接16绘制思路：按尺寸绘制，多用等距实体17绘制思路：（1）绘制中心线，绘制30°角中心线（2）采用移动实体（拷贝）方式进行小圆绘制（3）下半部分采用按尺寸绘制出单边，镜像方式绘制18绘制思路：（1）绘制中心线（2）在90°线上绘制指定园，圆周阵列（3）在0°线上绘制方形，阵列19绘制思路：（1）绘制中心线，绘制30°、20°角（2）绘制其他部分20绘制思路：（1）做R60、R75、R90园三个，做40°角线（2）做在R75的远山做R35的园，裁剪21绘制思路：（1）做直径76、直径90的内接、外接8边形（2）做圆弧，连接各顶点22绘制思路：（1）先绘制形状（2）标注尺寸23绘图思路：（1）以左下角为坐标原点（2）依据尺寸进行绘制并圆角注：此题虽然简单，却是考察观察能力，明确绘制图形的逻辑起点24绘制思路：注意分析，使用阵列25绘制思路：（1）分析尺寸标注方法（2）注意尺寸线的逻辑起点分析，并从左下角开始绘制形状26绘图思路：注意分析形状和尺寸间的关系27绘图思路：（1）绘制中心线，再绘制45°中心线，顶点对齐45°线，绘制六边形（2）根据尺寸找另外两个园的中心，绘制相应尺寸的园（3）绘制相切线并约束28绘图思路：（1）观察尺寸线的逻辑起点（2）以逻辑起点为原点进行绘制，并标注尺寸29绘图思路：（1）绘制中心线，（2）绘制垂直与中心线的线段，长22，绘制园过线段的两点30绘图思路：（1）绘制五边形，标注尺寸(2)绘制园、方、三角，约束顶点31绘图思路：（1）绘制中心线（2）依据尺寸进行绘制32绘图思路：依据尺寸进行绘制33绘图思路：（1）按尺寸绘制六边形（2）测量六边形边长，然后绘制五变形（3）最后绘制园和方34绘制思路（1）绘制外接六边形，连线（2）绘制内部方和园，约束35绘制思路（1）绘制中心线，依据尺寸绘制园（2）绘制直线，约束36绘制思路：（1）依据尺寸绘制外框（2）等距实体内框（3）依据尺寸进行调整37绘制思路：（1）以最下面的园心为坐标原点，绘制中心线（2）依次找出上边的圆心，依据尺寸进行标注38绘图思路：（1）绘制中心线（2）依据尺寸进行绘制，并约束39绘制思路：观察，以尺寸中心原点，依据尺寸进行绘制40绘图思路：以尺寸中心为原点，依据尺寸进行绘制44绘图思路：依据尺寸进行绘制45绘图思路：依据尺寸进行绘制，注意使用等距实体。
第2章二维草图绘制64(1)
第2章参数化草图绘制教学提示参数化草图绘制是创建各种零件特征的基础，它主要包括基本实体的绘制、尺寸标注和建立几何关系的操作等。
基本实体包括直线、矩形、圆、圆弧、样条曲线、文字等，这些实体在绘制后，可以通过对其尺寸和几何关系的操作(如尺寸的标注和修改，几何关系的添加、删除等)，达到设计要求的效果，另外，还提供了各种草图工具，使用户可以更加方便快捷地修改已有地草图。
教学要求掌握点、直线、矩形、弧度、圆等基本几何图形的绘制方法➢掌握样条、文字等高级几何图形的绘制方法➢理解几何约束的概念并在草图绘制中熟练应用几何约束➢熟练应用草图绘制工具➢能综合应用各种草图绘制实体和草图绘制工具完成草图绘制2.1 草图的基本知识草图有二维草图和三维草图之分。
二维草图是位于空间的点、线的组合，使用三维草图可以作为扫描特征的扫描路径、放样或扫描的引导线、放样的中心线等。
一般情况下，没有特殊说明时，草图均指二维草图。
二维草图必须在平面上绘制。
这个平面可以是基准面，也可以是实体的特征表面等。
绘制草图时应首先确定草图的绘制平面。
2.1.1 进入草图绘制建立特征前必须先绘制草图，进入草图绘制有以下两种方式：方式一：(1)选择绘制草图的平面。
(2)单击【草图】工具栏中的【草图绘制】按钮，使它处于被按下的高亮状态，此时，在图形区的右上角产生一进入草图的符号，开始一幅新的草图，如图2-1所示。
方式二：(1)单击【草图】工具栏中的【草图绘制】按钮，系统提示选择基准面。
(2)在图形区选择基准面，此时，在图形区的右上角产生一进入草图的符号，开始一幅新的草图，如图2-1所示。
图2-1 进入草图绘制状态2.1.2 退出绘制草图一般可采用以下几种方法退出绘制草图：(1)再次单击【草图】工具栏中的【草图绘制】按钮。
(2)单击图形区右上角的“草图确认区”。
(3)没有任何绘图工具选择时，在图形区中右击，选择快捷菜单【退出草图】命令。
(4)确定建立特征后，自动退出草图绘制。
solidworks设计练习题
solidworks设计练习题SolidWorks是一款流行的三维计算机辅助设计软件，被广泛应用于工业设计、机械设计以及建筑设计领域。
为了帮助读者更好地熟悉SolidWorks软件的使用和应用，本文将提供一些设计练习题，使读者能够通过实践来掌握SolidWorks的基本操作和设计技巧。
练习一：二维草图绘制1. 打开SolidWorks软件，并创建一个新的零件文件。
2. 使用线段工具绘制一个500mm x 300mm的矩形，并添加适当的尺寸约束。
3. 使用圆工具在矩形的一个角上绘制一个直径为50mm的圆，并添加适当的约束。
4. 使用线段工具绘制一条连接矩形的另一个角和圆心的直线，并添加适当的约束。
5. 使用偏移工具为矩形的四个边线创建10mm的偏移边，确保偏移边与原边平行。
6. 完善草图并退出草图模式。
练习二：立体实体建模1. 在前一练习中创建的矩形上选择一个面，并使用拉伸工具将其拉伸成100mm的立方体。
2. 在立方体的一个面上使用圆工具绘制一个直径为80mm的圆，并添加适当的约束。
3. 使用拉伸工具将该圆拉伸成30mm的圆柱体。
4. 在立方体的另一个面上使用矩形工具绘制一个50mm x 50mm的矩形，并添加适当的约束。
5. 使用拉伸工具将该矩形拉伸成20mm的长方体。
6. 完善设计并退出建模模式。
练习三：装配设计1. 创建一个新的装配文件，并将前两个练习中创建的零件导入到装配中。
2. 根据需要移动、旋转和缩放零件，使其在装配中正确对齐。
3. 使用配合工具为零件之间的接触面添加适当的配合关系，例如啮合、盲孔、配合等。
4. 添加适当的约束条件，使零件在装配中保持稳定。
5. 根据需要调整零件的位置、旋转和缩放，以优化装配效果。
6. 完善装配设计并保存文件。
练习四：渲染和动画1. 在装配文件中选择一个视角并设置灯光，以确保设计的细节清晰可见。
2. 使用渲染工具添加材质和纹理，使设计看起来更加逼真。
3. 调整渲染设置，如光照、阴影和反射，以优化渲染效果。
第一讲 草图绘制练习
1、二维（2D）草图的绘制 （1）指定草图绘制平面。
绘制草图之前，必须指定绘图基准面，草图绘图
基准面有三种形式：
指定任一默认基准面作为草图绘图平面。 指定已有模型上的任一平面作为草图绘制平面。 创建一个新的基准面。
如果要绘制的草图既不在默认基准面上又不在模型表面
（3）单击常用草图工具栏中【转换实体引用】按钮，
选择模型边线、环、面等对象，使其处于激活状态，
即可完成特征操作。
4、等距实体
【等距实体】的功能是按特定的距离等距一个或
多个草图实体、所选模型边线或模型面。当重建模型
时，原始实体改变，则等距实体也会随之改变。
5、镜像实体。 【镜向实体】的功能是生成对称于中心线的副本。 生成的镜像实体与原实体的草图点之间都用一个对称 关系。如果改变原实体，则其镜像实体也将随之改变。
和剪裁到最近端”等5种剪裁类型。
【延伸实体】是指将草图实体延伸到另一个草图
实体，经常用在增加草图实体（直线、中心线或圆弧）
的长度的情况下。
3、转换实体引用 通过投影一边线、环、面、曲线或外部草图轮廓
线、一组边线或一组草图曲线到草图基准面上以在草
图中生成一条或多条曲线。 具体操作步骤如下： （1）在设计树中指定要投影的草图基准面； （2）单击草图绘制；
新建草图时必须退出原来编辑的草图。
镜 像 练 习
圆 周 阵 列 练 习
圆 角 练 习
圆 角 练 习
等 距 练 习
散热片的设计———线性阵列练习
二、草图编辑
1、绘制圆角/倒角
【绘制圆角】命令在两个草图实体的交叉处剪裁
掉角部；对于非交叉实体，将以设定圆弧过渡，从而
AutoCAD习题集1
练习一1、默认设置下，AutoCAD2009为用户提供了（）、（）、（）三种工作空间，工作空间的切换主要通过（）、（）、（）来实现。
2、AutoCAD命令的启动主要有（）、（）、（）和（）4种方式。
3、在修改图形对象时，往往需要事先选择这些图形对象，常用的图形选择方式主要有（）、（）、（）3种。
4、使用（）命令可以将文件内部的一些无用的垃圾资源（如图层、样式、图块等）进行删除。
练习二1、为了精确定位图形点，AutoCAD为用户提供了点的坐标输入功能，具体有（）、（）、（）以及（）4种。
2、根据图形特争点的不同，AutoCAD又为用户提供了13种对象捕捉功能，这些捕捉功能分为（）、（）两种情况，用户可以通过对话框或菜单快速启用这些捕捉功能。
3、除点的坐标输入和对象捕捉等功能之外，AutoCAD还提供了点的追踪功能，以方便追踪定位特征点以外的目标点。
常用的追踪功能有（）、（）、（）3种。
4、使用（）命令可以设置绘图的区域；使用（）命令可以设置绘图单位以及单位的精度。
5、如果将文件中的所有图形最大化显示在屏幕上，则可以使用（）功能；如果将某一个图形最大化显示，则可以使用（）功能。
练习三1、AutoCAD不仅为用户提供了（）、（）、（）3种绘制举行的方式，而且还为用户提供了（）矩形、（）矩形、（）矩形以及（）矩形等特征矩形的绘制功能。
2、使用【阵列】命令中的（）功能，可以将图形按指定的行数和列数进行均匀排列；使用命令中的（）功能，可以将图形按指定的中心点和阵列的数目呈弧形或环形排列。
3、在对图形圆角时，圆角半径的设置是关键，除了使用命令中的选项功能进行设置外，还可以使用变量（）快速设置。
4、如果需要按照指定的距离拉长或缩短图线，可以使用（）功能；如果没有距离条件的限制，则可以使用（）功能。
5、使用（）命令不但可以绘制多重直线段，还可以绘制多重弧线段，而所有直线序列和弧线序列，都作为一个单一的对象存在。
6、使用【偏移】命令便宜图形时，具体有（）和（）两种偏移方式。
Creo3.0二维草图设计-同步操作-第二章
拐角矩形 中心矩形
斜矩形 平行四边形
2.2.8 绘制点、中心线和坐标系
多宝玲珑屋
在Creo中，点、中心线和坐标系都分为两种：一种是基准点、中心线和坐标系， 另一种是构造点、中心线和坐标系。
“基准”面板
绘制圆心点
创建参考坐标系
绘制构造点、中心线和坐标系工具
2.2.9 绘制样条曲线
多宝玲珑屋
样条曲线是指利用给定的若干个控制点拟合出的一条光滑曲线，因其采用的是近 似的拟合方法，能够很好地满足工程需求，所以得到了较为广泛的应用。在 Creo3.0的草图环境中创建样条曲线，可以单击“样条”按钮 ， 然后在绘图 区中依次指定样条曲线的起点、各控制点和终点，并按下鼠标中键，即可完 成样条曲线的绘制。
“粘贴”操控板
图2-103 复制与粘贴操作效果
2.6 检查草图
重叠几何和突出显示开放端 着色封闭环
多宝玲珑屋
2.6.1 重叠几何和突出显示开放端
多宝玲珑屋
利用这两个工具可以将草图中相应图元顶点，或具有重叠关系的图元对象进行加 亮显示，有助于查找形成开放或重叠图形的草图图元，便于图形的修改。
加亮显示重叠几何和开放端点
当草图图形绘制好后，尺寸标注即自动产生。自动标注的尺寸称为“弱尺寸”， 这些标注“弱尺寸”的草图对象一般无法满足设计要求。因此需要利用系统 提供的尺寸标注工具，对草图对象进行合适的尺寸标注，从而创建满足设计 要求的草图。
标注基本尺寸 标注特殊尺寸 编辑标注尺寸
2.3.1 标注基本尺寸
多宝玲珑屋
4. 标注样条曲线
在标注样条曲线时，必须首先标注其两个端点的尺寸。当然也可以为样条曲线的 端点或插值点来增加其他尺寸标注。
标注基线
标注样条曲线
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第1章二维草图练习1.1 绘制基本草图练习1.1.1 绘制轮廓线和直线【习题1-1】：使用轮廓线命令绘制草图，结果如图1-1所示。
图 1-1 利用轮廓线命令绘制图形提示：在【草图曲线】工具栏中单击【轮廓线】按钮绘制图形。
绘制轮廓线时，按住鼠标左键（MB1）并拖动可以在直线与圆弧之间转换，从而绘制出带有直线与圆弧的连续轮廓。
在参数文本框输入数值时，可以按Tab键进行数值切换输入。
绘制轮廓线可以通过两种模式定位：一种是【坐标模式】，是通过输入绝对坐标值XC和YC来定位轮廓线的位置和距离，如图1-2所示；另一种是【参数模式】，是通过参数模式定位轮廓线的位置和距离，如图1-3所示。
参数模式和坐标模式在下面的基础功能练习中将会经常用到。
图 1-2 坐标模式图 1-3 参数模式【习题1-2】：使用直线功能绘制如图1-4所示的图形。
图 1-4 利用直线命令绘制图形提示：在【草图曲线】工具栏中单击【直线】按钮绘制图形。
1.1.2 绘制圆弧、圆和圆角【习题1-3】：打开附盘上的文件“Example\Ch01\1-3.prt ”，使用圆弧命令在图1-5（a ）中绘制圆弧，结果如图1-5（b ）所示。
（a ）（b ）图 1-5 利用圆弧命令绘制图形提示：在【草图曲线】工具栏中单击【圆弧】按钮，接着单击【中心和端点决定的圆弧】按钮，再输入坐标（40，0），并捕捉圆弧的起点和终点创建圆弧，然后以相同的方法创建另一圆弧，圆弧的中心坐标为（-40，0）。
【习题1-4】：打开附盘上的文件“Example\Ch01\1-4.prt ”，使用圆角命令在图1-6（a ）中绘制圆角，结果如图1-6（b ）所示。
（a ）（b ）图 1-6 利用圆角绘制图形提示：在【草图曲线】工具栏中单击【圆角】按钮，输入圆角半径为15，再选择倒圆的边，然后以相同的方法创建其他圆角，圆角半径为25。
【习题1-5】：打开附盘上的文件“Example\Ch01\1-5.prt ”，使用圆命令在图1-7（a ）中绘制圆，结果如图1-7（b ）所示。
（a ）（b ）图 1-7 利用圆命令绘制图形提示：在【草图曲线】工具栏中单击【圆】按钮，接着输入坐标（40，0），再输入半径30创建圆，然后以相同的方法创建其他两个圆，坐标分别为（-40，0）和（0，60）。
1.1.3 绘制矩形【习题1-6】：打开附盘上的文件“Example\Ch01\1-6.prt ”，使用矩形命令在图1-8（a ）中绘制矩形，结果如图1-8（b ）所示。
（a）（b）图 1-8 利用矩形命令绘制图形提示：在【草图曲线】工具栏中单击【矩形】按钮，接着绘制矩形，然后选择重合的边并右击（MB3）再选择删除命令删除图素。
通过捕捉点创建的矩形不需要指定放置方向，通过参数设置创建的矩形需要指定放置方向。
删除边有两种方法，一种是按Delete键，另一种是使用【快速修剪】按钮。
【练习1-1】：使用矩形命令绘制草图，结果如图1-9所示。
图 1-9 利用矩形命令绘制图形1.1.4 绘制点【习题1-7】：使用点命令绘制草图，结果如图1-10所示。
图 1-10 利用点命令绘制图形提示：在【草图曲线】工具栏中单击【点】按钮，接着输入坐标点（0，0）、（20，15）、（-20，15）、（-20，-15）、（20，-15）、（4.39，10.61）、（-10.61，4.6）、（-4.42，-10.63）和（10.53，-4.6），每输入一个坐标单击一次按钮，创建点后单击按钮退出点命令。
在创建点操作过程中出现【点构造器】对话框，通过该对话框可以捕捉点来创建点，也可以在XC、YC和ZC文本框中输入参数确定点位置。
1.1.5 艺术样条【习题1-8】：打开附盘上的文件“Example\Ch01\1-8.prt”，使用艺术样条命令在图1-11（a）中绘制艺术样条曲线，结果如图1-11（b）所示。
（a）（b）图 1-11 利用艺术样条命令绘制图形提示：在【草图曲线】工具栏中单击【艺术样条】按钮，接着依次捕捉点，然后再单击按钮创建艺术样条曲线。
1.1.6 绘制椭圆【习题1-9】：打开附盘上的文件“Example\Ch01\1-9.prt”，使用椭圆命令在图1-12（a）中绘制椭圆，结果如图1-12（b）所示。
（a）（b）图 1-12 利用椭圆命令绘制图形提示：在【草图曲线】工具栏中单击【椭圆】按钮，接着依次单击和按钮，并输入长半轴为40，短半轴为55，然后单击按钮创建椭圆。
绘制椭圆操作过程中，可以通过在【创建椭圆】对话框中定义长半轴、短半轴、起始角、终点角度和旋转角度，如图1-13所示。
图 1-13 椭圆各参数示意图1.2 编辑草图练习1.2.1 快速裁剪【习题1-10】：打开附盘上的文件“Example\Ch01\1-10.prt ”，使用快速裁剪命令在 图1-14（a ）中裁剪曲线，结果如图1-14（b ）所示。
（a ）（b ）图 1-14 快速裁剪图形提示：在【草图曲线】工具栏中单击【快速裁剪】按钮，然后选择要裁剪的图素删除不必要的图素。
【习题1-11】：打开附盘上的文件“Example\Ch01\1-11.prt ”，使用快速裁剪命令将图1-15（a ）裁剪，结果如图1-15（b ）所示。
（a ）（b ）图 1-15 快速裁剪图形在对一个区域内多条线进行修剪时，可以按住MB1并拖动光标选择要修剪的线段，对图素进行修剪。
1.2.2 快速延伸【习题1-12】：打开附盘上的文件“Example\Ch01\1-12.prt”，使用快速伸长命令在图1-16（a）中伸长直线段，结果如图1-16（b）所示。
（a）（b）图 1-16 快速伸长图形提示：在【草图曲线】工具栏中单击【快速延伸】按钮，然后选择直线伸长直线段。
对圆弧进行伸长时，参照边界一定要在圆周的范围内对圆弧不断伸长，最后会生成一个整圆，如图1-17所示。
图 1-17 生成整圆1.2.3 派生直线【习题1-13】：打开附盘上的文件“Example\Ch01\1-13.prt”，使用派生直线命令在图1-18（a）中绘制直线段，结果如图1-18（b）所示。
（a ）（b ）图 1-18 利用派生直线命令绘制图形提示：在【草图曲线】工具栏中单击【派生直线】按钮，接着选择要派生的直线段，并输入距离为25，再使用快速裁剪命令修剪图素，然后再以相同的方法完成另一条直线的创建。
派生直线只对直线有效，对圆、圆弧、曲线等不起任何作用。
输入派生直线偏置距离前，可先拖动光标位置，观察【偏置】文本框中的值是正值还是负值，然后再根据需要输入偏置值。
派生直线也可以选择已存在的两条直线作为参照，生成一条角平分线，如图1-19所示。
图 1-19 生成角平分线1.3 二维草图基础练习【习题1-14】：使用前面介绍的各项命令绘制如图1-20所示的图形。
图 1-20 二维草图轮廓操作提示：1．使用圆命令绘制圆，半径值分别为16、22.5和48，结果如图1-21所示。
2．使用圆弧命令绘制圆弧，半径值分别为34、15和30，结果如图1-22所示。
图 1-21 绘制圆图 1-22 绘制圆弧3．使用直线命令绘制直线段，结果如图1-23所示。
4．使用快速修剪命令修剪图素，结果如图1-24所示。
图 1-23 绘制直线段图 1-24 修剪图素5．使用圆角命令对图素的边进行倒圆，圆角半径分别为8和12，结果如图1-25所示。
图 1-25 倒圆角6．使用【保存】命令保存二维草图。
按Ctrl+S组合键保存文件，可以更快捷地完成保存文件的操作。
1.4 草图约束练习1.4.1 尺寸约束【习题1-15】：打开附盘上的文件“Example\Ch01\1-15.prt”，使用自动判断的尺寸命令在图1-26（a）中创建尺寸约束，结果如图1-26（b）所示。
（a）（b）图 1-26 尺寸约束提示：在【草图约束】工具栏中单击【自动判断的尺寸】按钮，然后以基准轴作为基准进行尺寸标注。
1.4.2 几何约束【习题1-16】：打开附盘上的“Example\Ch01\1-16.prt”文件，使用几何约束命令在图1-27（a）中添加约束关系，结果如图1-27（b）所示。
（a）（b）图 1-27 添加约束关系操作提示：1．在【草图约束】工具栏中单击【约束】按钮，接着选择圆弧再单击【固定】按钮约束圆弧固定，结果如图1-28所示。
2．选择两圆弧并单击【等半径】按钮约束两圆弧相等，结果如图1-29所示。
图 1-28 约束圆弧固定图 1-29 约束圆弧相等3．选择两圆弧并单击【相切】按钮约束圆弧与圆弧相切，然后以相同的方法完成另两条圆弧的约束，结果如图1-30所示。
4．选择两直线段并单击【垂直】按钮，约束直线段相互垂直，结果如图1-31所示。
图 1-30 约束圆弧与圆弧相切图 1-31 约束两直线段垂直对图素进行约束时，除了约束图素固定以外，其他约束必须选择两个以上的图素。
为了能一次附加多个约束，按住Ctrl键选择图素对象，然后选择约束图标。
在第一个约束选择后，约束图标仍然保留在屏幕上，单击鼠标中键（MB2）取消约束创建。
1.4.3 显示所有约束【习题1-17】：打开附盘上的文件“Example\Ch01\1-17.prt”，使用显示所有约束命令在图1-32（a）中显示所有约束关系，结果如图1-32（b）所示。
（a）（b）图 1-32 显示所有约束提示：在【草图约束】工具栏中单击【显示所有约束】按钮显示所有约束。
1.4.4 显示/移除约束【习题1-18】：打开附盘上的文件“Example\Ch01\1-18.prt”，使用显示/移除约束命令在图1-33（a）中移除已有约束，结果如图1-33（b）所示。
（a）（b）图 1-33 显示/移除约束提示：在【草图约束】工具栏中单击【显示/移除约束】按钮删除所有约束。
对草图施加的几何约束，可以通过单击【显示所有约束】按钮查看。
需要修改或添加约束时，如果新旧约束间相互冲突，必须先删除已有约束，再选择新的约束，否则新约束不生效。
1.4.5 转换至/自参考对象【习题1-19】：打开附盘上的文件“Example\Ch01\1-19.prt”，使用转换至\自参考对象命令将图1-34（a）中直线转为参考中心线，结果如图1-34（b）所示。
（a）（b）图 1-34 将直线转为参考中心线提示：在【草图约束】工具栏中单击【转换至/自参考对象】按钮将直线转为参考中心线。
1.5 草图操作练习1.5.1 镜像【习题1-20】：打开附盘上的文件“Example\Ch01\1-20.prt”，使用镜像命令将图1-35（a）图形镜像，结果如图1-35（b）所示。
（a）（b）图 1-35 镜像图形提示：在【草图操作】工具栏中单击【镜像】按钮，接着选择中心线，并单击【镜像几何体】按钮再选择要镜像的图素，然后单击按钮镜像图形。
