汽动给水泵调试方案
3、汽动给水泵启动调试方案目录1、系统概述及主要设备规范2、编制依据3、调试范围4、试运行组织与分工5、调试程序与工艺6、控制标准、程控、保护确认表、调试质量检验标准7、调试项目记录内容及使用的测量表计8、职业健康安全和环境管理9、附录1 系统概况及主要设备规范机组给水系统配置了两台50%容量的汽动给水泵和一台30%容量的电动给水泵。
汽动给水泵组由给水泵汽轮机(简称小汽机)、主泵、前置泵组成，汽动给水泵由上海电力修造总厂有限公司供货，泵组的额定出力为锅炉B-MCR的50％。
小汽机由东方汽轮机股份有限公司提供，型号为G3.6—0.78(8)，型式为单轴，单缸，新汽内切换，冲动，凝汽式机组。
小汽机与主汽轮机共用凝汽器真空系统。
小汽机盘车系统采用电动高速盘车，盘车转速为120r/min。
小汽机有三套汽源即工作汽源、辅助汽源及调试汽源。
由主机四段抽汽蒸汽作为小汽机的工作汽源；辅助汽源则来自冷段再热蒸汽，用于当四段抽汽压力不足的情况下的汽源；此外还有一路辅助蒸汽作为小机调试、机组启停时的汽源。
低压工作汽源由一个低压主汽阀和8个低压调节阀控制，高压辅助汽源由一个联合的高压主汽阀控制。
两路汽源有各自独立的进汽室（低压喷咀室和高压喷咀室）。
低压喷咀室占3/4圆周，分8个腔室，由8个低压调节阀分别控制低压喷咀8个腔室的进汽。
高压喷咀室占1/4圆周，单腔室，进汽由高压调节阀控制。
两汽源之间采用自动内切换的方式。
当主机负荷在25%以下时，小汽轮机单独由辅助汽源供汽，此时8只低压调节阀保持全开状态，为防止高压蒸汽倒流，在低压汽源进汽管上装有逆止门；当主机负荷在25%～40%之间时，两路汽源同时供汽混流作功；当主机负荷在40%以上时，全部由工作汽源供汽。
汽轮机转子装有6级动叶片，均为不调频叶片，且叶根均设计成纵树形；末级叶片工作在湿蒸汽区，且叶片在进汽侧镶有司太立合金保护层。
小机排汽进入主机凝汽器，与主机合用真空系统。
小汽机调节保安系统、润滑油系统由小汽机本身的供油系统供油。
#1给水泵启动调试存在的问题及注意事项
南京化学工业园热电有限公司
Nanjng Chemical Industry Park Thermoelectricity Co.,Ltd
发电部培训材料
四、冲转过程
1. 启动前，给水泵再循环管路打通，阀门全开，给水泵小机 启动排汽手动门全开，电动门开至30%开度。 2. 挂闸、开启自动主汽门：危急保安器停机按钮、手动停机 阀、关闭阀均处于正常位置，顺时针关闭自动主汽门手轮 ，速关油压建立，逆时针退出手轮（手轮门盘旋转十圈即 可），自动主汽门开启。 3. 根据调试情况，800r/min、1445r/min暖机时，维持给水 泵小机排汽压力0.02-0.04MPa，可减缓转速波动。 4. 1445r/min暖机后，投入给水泵遥调，继续升速至 2800r/min，维持给水泵小机排汽压力0.1-0.25MPa。 5. 冲转后根据汽封漏汽情况投入轴加风机。
南京化学工业园热电有限公司
Nanjng Chemical Industry Park Thermoelectricity Co.,Ltd
发电部培训材料
五、并列过程
1. #1给水泵小机排汽切至低除:开启给水泵小机排汽至低除 手动门，调整#1给水泵小机排汽至低除电动门开度，关 闭#1给水泵小机启动排汽电动门，倒换过程控制小机排 汽压力在0.1-0.25MPa。 2. #1给水泵并列前准备：将#3给水泵变频自动解除，频率 提升至全频。 3. #1给水泵并列：开启#1给水泵出口电动门，缓慢关闭再 循环电动调整门，待#1给水泵出口流量达到100t/h，全 关再循环电动调整门，同时开启待停给水泵再循环电动 门，关闭待停给水泵出口电动门，调整#1给水泵小机转 速控制#1给水泵出口流量250t/h左右。 4. #1给水泵运行10-20min无异常，待停给水泵停运。
汽动给水泵调试方案范文
容量：16.02t/h
出口压力：0.6MPa
电机功率：7.5 kW
电压：DC220 V
转速：1500 r/min
2、
2.1
2.1.1《火力发电建设工程启动试运及验收规程》DL/T5437-。
2.1.2《电力建设施工技术规范》（汽轮发电机组）DL 5190.3-。
2.1.3《电力建设施工技术规范》（管道及系统）DL 5190.5-。
型号：TGQ08/7-1
型式：单缸、中低压汽源内切换、变转速、变功率、冲动凝汽式
允许最高背压：66.5kPa.a
额定蒸汽压力：1.178MPa.a
额定蒸汽温度：385.6℃
额定蒸汽流量：28.24t/h
额定背压：13.5kPa.a
额定转速：5540r/min
额定排汽温度：51.8℃
制造厂：北京电力设备总厂
2.1.4《火力发电建设工程机组调试质量验收及评价标准》DL/T5295-。
2.1.5《火力发电建设工程机组调试技术规范》DL/T5294-。
2.1.6《电力建设安全工作规程》（火力发电厂部分）DL5009.1-。
2.1.7有关合同、设计图纸、制造厂家产品说明书及技术要求等文件。
2.2
2.2.1为了指导及规范系统及设备的调试工作，保证系统及设备能够安全正常投入运行，制定本措施。
1.2.4主给水泵
型号：CHTZ4/6
额定工况扬程：3107 m
额定工况流量：566.4 m3/h
额定转速：5540 r/min
效率：≥82 %
制造厂：沈阳鼓风机集团核电泵业有限公司
1.2.5交流润滑油泵
容量：16.02t/h
出口压力：0.6MPa
汽动给水泵调试方案解读

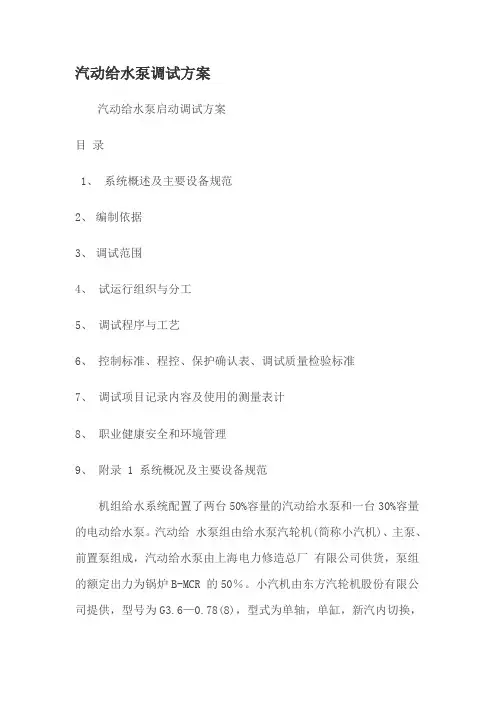

汽动给水泵调试方案汽动给水泵启动调试方案目录1、系统概述及主要设备规范2、编制依据3、调试范围4、试运行组织与分工5、调试程序与工艺6、控制标准、程控、保护确认表、调试质量检验标准7、调试项目记录内容及使用的测量表计8、职业健康安全和环境管理9、附录 1 系统概况及主要设备规范机组给水系统配置了两台50%容量的汽动给水泵和一台30%容量的电动给水泵。
汽动给水泵组由给水泵汽轮机(简称小汽机)、主泵、前置泵组成，汽动给水泵由上海电力修造总厂有限公司供货，泵组的额定出力为锅炉B-MCR 的50％。
小汽机由东方汽轮机股份有限公司提供，型号为G3.6—0.78(8)，型式为单轴，单缸，新汽内切换，冲动，凝汽式机组。
小汽机与主汽轮机共用凝汽器真空系统。
小汽机盘车系统采用电动高速盘车，盘车转速为 120r/min。
小汽机有三套汽源即工作汽源、辅助汽源及调试汽源。
由主机四段抽汽蒸汽作为小汽机的工作汽源；辅助汽源则来自冷段再热蒸汽，用于当四段抽汽压力不足的情况下的汽源；此外还有一路辅助蒸汽作为小机调试、机组启停时的汽源。
低压工作汽源由一个低压主汽阀和8 个低压调节阀控制，高压辅助汽源由一个联合的高压主汽阀控制。
两路汽源有各自独立的进汽室（低压喷咀室和高压喷咀室）。
低压喷咀室占3/4 圆周，分8 个腔室，由8 个低压调节阀分别控制低压喷咀8 个腔室的进汽。
高压喷咀室占1/4 圆周，单腔室，进汽由高压调节阀控制。
两汽源之间采用自动内切换的方式。
当主机负荷在25%以下时，小汽轮机单独由辅助汽源供汽，此时8 只低压调节阀保持全开状态，为防止高压蒸汽倒流，在低压汽源进汽管上装有逆止门；当主机负荷在25%～40%之间时，两路汽源同时供汽混流作功；当主机负荷在40%以上时，全部由工作汽源供汽。
汽轮机转子装有6 级动叶片，均为不调频叶片，且叶根均设计成纵树形；末级叶片工作在湿蒸汽区，且叶片在进汽侧镶有司太立合金保护层。
小机排汽进入主机凝汽器，与主机合用真空系统。
给水泵及给水系统调试方案
给水泵及给水系统调试方案中铝重庆分公司80万吨氧化铝项目热电站DG150-100X6给水泵及给水系统调试方案消费技术部动力组二○○八年十二月编写：审核：批准：1调试目的经过调试，检验设备装置质量，消弭设备及系统缺陷，使系统合理牢靠运转，满足汽轮发电机组运转要求。
2编制依据2.1 «电力树立平安施工管理规则»2.2 «火力发电厂基本树立工程启动及完工验收规程»2.3 «火电工程启动调试任务规则»2.4 «火电工程调整试运质量检验及评定规范»2.5 «电力树立备工及验收技术规范»(汽机篇)2.6 «电力树立平安任务规程»(火力发电厂局部)2.7 «给水泵装置运用说明书»沈阳水泵厂3、试车指导机构及职责3.1试车指导小组组长：副组长：成员：3.2各单位职责3.2.1 xxx公司〔调试单位〕3.2.1.1担任试运措施〔方案〕的编制任务，并停止技术交底；3.2.1.2担任给水泵及给水系统试运的技术指点任务；3.2.1.3担任试运参数的记载及整理任务；3.2.1.4参与分部试运后的验收签证；3.2.1.5编写调试报告。
3.2.2动力厂3.2.2.1担任试运时期的组织任务和详细启动措施的实施；3.2.2.2 组织运转人员熟习现场设备系统，学习启动操作措施、运转规程及有关规章制度。
3.2.2.3 担任系统试运中的启停，运转调整及事故处置；3.2.2.4 担任试运时期的运转操作任务；3.2.2.5 预备运转的规程、工具、和记载报表等；3.2.2.6 担任试运中的巡检及正常维护任务；3.2.3 重庆电力树立总公司3.2.3.1 担任试运设备的检修、维护及消缺任务；3.2.3.2 担任调试暂时设备的制造装置，以及调试完成后的系统恢复任务4区域及工艺描画系统范围包括四台电动给水泵、除氧器、给水管路及给水再循环管路，管路冲洗主要是给水管路的冲洗。
【整理版】汽动给水泵调试方案4
汽动给水泵调试 (1)汽动给水泵系统调试方案 (8)电动给水泵调试措施 (14)1#机组汽机甩负荷试验方案 (12)汽动给水泵调试方案 (18)汽动给水泵调试方案3 (24)汽动给水泵调试编制依据1.1 《火力发电厂基本建设工程启动及竣工验收规程（1996年版）》电力部电建[1996]159号1.2 《火电工程启动调试工作规定》电力部建设协调司建质[1996]40号1.3 《火电工程调整试运质量检验及评定标准》电力部建设协调司建质[1996]111号1.4 《电力建设施工及验收技术规范（汽轮机机组篇）》DL 5011-91.5 《火电机组达标投产考核标准（1998年版）》电力工业部1.6《火电机组达标投产动态考办法（试行）》[1998]国家电力公司1.7 《电力建设安全工作规程（火力发电厂部分）》DL 5009.1-92能源部能源基[1992]129号1.8 辽宁电力科学研究院质量管理标准1.9 华能沁北电厂一期工程一号机组调试合同0 杭州汽轮机股份提供的说明书1.11 给水泵制造厂及沈阳水泵厂的YNKn400/300JC前置泵安装使用说明书1.12 西北电力设计院图纸F1831S-J1701、F1831S-J1702、F1831S-J1703系统概况及主要设备规范机组给水系统共配置了三台给水泵，设计为两台各为50％BMCR容量的汽动给水泵和一台30％BMCR容量的电泵。
电泵作为启动及备用泵，一台电泵和一台汽动泵并联运行可满足汽机额定负荷时90％的给水量；一台汽动给水泵单泵运行可供给锅炉60％BMCR的给水量。
驱动给水泵的小汽轮机，正常工作汽源来自主机的四段抽汽，启动及低负荷时由本机再热蒸汽冷段或辅助蒸汽系统供汽，由自动调节器自动进行汽源无扰动切换。
蒸汽经过速关阀进入蒸汽室，室内装有提板式调节汽阀，油动机通过杠杆机构操纵提板控制阀门开度，控制蒸汽流量，从而控制小汽轮机转速，备用蒸汽由管道调节阀控制，再通过速关阀、调节汽封控制汽机转速。
电动给水泵及除氧给水系统调试措施
云南先锋化工有限公司热能综合利用项目给水除氧器系统调试措施编号：Q/XF G SCB 21-2010版本/修改：A/1编制：汽机编写组审核：审批：2011-05-31发布2011-06-01实施目录1 目的及适用范围 (3)2 范围 (3)3 职责分工 (3)4 编制依据 (3)5 引用标准 (4)6 应具备条件和环境要求 (4)7 调试作业程序 (5)8 质量要求 (17)9 安全措施 (17)10 附录 (17)1目的及适用范围1.1通过对除氧系统的启动调试，保证除氧器能正常投运，确保给水含氧量合格。
1.2通过对电动给水泵组的启动调试，保证泵组在不同负荷下对锅炉供水的要求，确保机组的正常运行。
1.3本措施适用于云南先锋化工有限公司C50-8.83\0.8型汽轮发电机组除氧给水系统的调试。
2 范围2.1 电动给水泵电机单体调试。
2.2 稀油站油循环及系统调试。
2.3除氧器水箱及系统管道冲洗及清理。
2.4除氧器下水管及低压给水母管冲洗。
2.5除氧器水位自调系统、报警信号、连锁保护校验。
2.6电动给水泵的监测设备、仪表和连锁保护静态试验。
2.7电动给水泵试转及高压给水系统冲洗。
2.8除氧器压力自调整及安全阀动作检验。
3 职责分工3.1 生产单位汽机专业负责系统试运的具体操作、运行设备及系统的监护。
3.2 总包方负责完成该系统单体调试、临排装置的安装及恢复、分系统调试阶段及整组启动阶段相关设备的消缺及维护工作；电气人员及热工人员调试时应在场配合进行联锁及保护试验。
3.3 生产单位汽机专业负责进行该系统调试技术措施的编制、调试工作的组织实施、运行指导及调试完成后调试报告的编写工作。
3.4 设备制造厂负责关键设备的现场调试或试运技术指导。
4 编制依据4.1 云南先锋化工有限公司C50—8.83\0.8型汽轮机调试大纲。
4.2 化学工业第二设计院图纸。
4.3 制造厂相关设备说明书。
5 引用标准5.1 《火力发电厂基本建设工程启动及竣工验收规程》(1996版),电力部电建[1996]159号文颁发5.2 《火电工程调整试运质量检验及评定标准》(1996版) ，电力部建质[1996]111号文颁发5.3 《电力建设施工及验收技术规范汽轮机机组篇》DL5011-925.4 《汽轮机启动调试导则》（DL/T 863-2004）。
600MW机组汽动给水泵组启动调试方案
600MW机组汽动给水泵组启动调试方案2008-06-21 21:321 调试目的1.1 检查、考核小机空载性能、汽动给水泵组性能，进行汽轮机空负荷调整及试验。
1.2 检查电气和热工保护装置、联锁动作正常可靠。
1.3 通过调试，暴露缺陷，分析原因，予以消除，为今后的检修和运行提供原始资料。
2 系统概况和相关设备主要规范1机分别配备2台50%锅炉容量的汽动给水泵。
汽动给水泵组由前置泵和主给水泵组成，前置泵由电机驱动，主给水泵由小汽机驱动。
小汽机的汽源有三路：低压汽源：辅助蒸汽和四段抽汽；高压汽源：再热冷段作为备用汽源。
小汽机控制系统采用MEH系统，操作员给出的转速定值信号或机炉协调控制系统CCS给出4～20mA给水量信号转换后的转速定值信号，通过转速闭环控制回路控制机组的转速。
MEH控制系统有手动、转速自动及锅炉自动三种控制方式。
相关设备主要技术规范如下：2.1 给水泵小汽轮机2.1.1 型号： NK63/71型式：单缸、单流、反动式、纯凝汽、冷再汽源外切换运行方式：变参数、变功率、变转速额定功率： 7430KW内效率： 82.3 %(在THA工况下，转速5300，功率7430KW)最大连续功率：14000KW额定进汽压力：1.028MPa，温度：367.4℃额定排汽压力：6.5KPa，温度37.7℃额定转速： 5300r/min调速范围： 3000～5600r/min危急遮断器动作转速：110%最大连续转速r/min (机械)109%最大连续转速r/min (电气)旋转方向：顺时针旋转(从机头向机尾看)2.1.2 蒸汽参数高压进汽（采用二段抽汽）压力：正常 3.57MPa 最高 4.152MPa温度：正常 319.5℃最高 333低压进汽(在主机额定工况时，低压主汽门前)压力：1.028MPa温度：367.4℃低压汽源切换点：~40 %(：主机负荷，定压运行)低压汽源切换点：~30 %(主机负荷，滑压运行)调试用汽源：辅助蒸汽（采用启动锅炉或邻炉低压蒸汽）0.7~1.4Mpa，230~350℃速关阀前（四抽）与管道阀前（冷再）蒸汽参数表表负荷序单号项目位最大VWO工况额定THA工况铭牌TRL工况75%额定工况50%额定工况40%额定工况1 蒸汽压力MPa 1.15 1.028 1.086 0.738 0.543 0.4462 蒸汽温度℃366.4 367.4 365.3 369.1 371.0 346.63 背压KPa 6.5 6.5 13.5 6.5 6.5 6.54 给水泵轴功kW 9100 7430 7100 4700 3400 18002.2 汽动给水泵前置泵型号 SQ300-670流量 1205 t/h扬程 143.7mH2O转速 1480r/min必需汽蚀余量 4.6mH2O效率 84.1％2.3 汽动给水泵型号 CHTC6／5流量 1205 t/h扬程 2258.3mH2O转速 5010r/min必需汽蚀余量 43mH2O效率 83.3％3 技术标准和规程规范《电力建设施工及验收技术规范（汽轮机机组篇）》（DL5011-92）《火力发电厂基本建设工程启动及竣工验收规范（1996年版）汽轮机组篇》《火电工程启动调试工作规定》《火电工程调整试运质量检验及评定标准》《电力建设安全工作规程》《SQ300-670前置泵维护说明书》《CHTC6／5型给水泵维护说明书》《NK63/71使用说明书》杭州汽轮机股份有限公司4 调试应具备的条件4.1循环水系统、开式水系统、闭式水系统、凝结水系统、压缩空气系统、辅汽系统、轴封系统、真空系统、润滑油系统、EH油系统、密封油系统、盘车系统均已分部试转合格，试转数据记录齐全，验收签证手续完备。
046 汽动给水泵组润滑油系统调试措施
353354一、目的检验给水泵驱动汽轮机润滑油及调速油系统，主要是交、直流油泵的安装质量和工作性能是否满足设计运行要求二、编制依据1. 设计院相关图纸资料2. 制造厂家资料3.《电力建设施工及验收技术规范》（汽机篇）4.《火电工程调整试运质量检验及评定标准》三、调试范围两台给水泵驱动汽轮机的交、直流油泵、润滑油减压阀、排烟风机及其排烟管道系统、润滑油过压阀四、调试应具备的条件1. 交、直流油泵及其管道系统安装完毕并经过清理符合调试要求，安装技术记录齐全，所配电机经过绝缘检查等试验符合试运要求。
2. 交、直流油泵，排烟风机具备可靠的操作及动力电源，具备试转条件。
3. 润滑油系统、调节油系统，经冲洗化验合格。
4. 油箱油位正常、油质合格。
5. 各指示和记录仪表以及信号、音响装置齐全，并经校验指示准确。
6. 配备必要的消防器材。
五、调试方法及步骤1. 启动前检查（1）按润滑油系统阀门检查卡检查完毕（2）确认油箱事故放油门关闭（3）油箱油位正常、油质合格（4）油温应大于21℃，若低于此温度，应投入油温自动加热系统（5）确认冷却器水侧出、入口门关闭（6）确认油箱排烟风机入口挡板关闭（7）各电机绝缘良好（8）各油泵置“手动”位置（9）自动控制系统电源送电2．润滑油系统的启动（1）启动排烟风机，调整排烟风机入口挡板，建立油箱真空大于500Pa。
355（2）启动A（B）交流油泵，无异常后缓慢开启出口门，检查出口油压应达到0.7MPa。
（3）调节润滑油减压阀使阀后压力为0.2～0.3MPa。
（4）将B（A）交流油泵置“备用”。
（5）全面检查系统无泄露。
（6）停A（B）交流油泵，B（A）交流油泵应自动启动；观察油压变化的时间和数值。
（7）当润滑油压下降到设定值时，交、直流油泵均能自动启动；观察切换的时间和油压变化。
3．润滑油系统的停止（1）解除直流油泵和备用交流油泵的备用。
（2）停止运行中的交流油泵。
（3）停止排烟风机。
给水泵汽轮机超速试验措施
【#61机组C修启动专项措施】给水泵汽轮机超速试验措施批准：审核：校核：编写：国电成都金堂发电有限公司发电部给水泵汽轮机超速试验措施一、试验前应具备的条件和要求1、检查小机的检修工作已全部终结，现场设备完好可用。
2、确认小机与给水泵的靠背轮已解开，小机调速系统静态试验合格，就地及MEH紧急停机按钮打闸试验正常。
3、检查确认小机轴封系统、真空正常。
4、主油泵、事故油泵联锁保护试验合格，主机EH油系统、真空系统运行正常。
5、本项试验必须有专人负责操作与监护。
6、试验必须在小机汽门严密性试验、集控及就地手动打闸试验进行完毕且试验合格后方可进行。
7、试验过程中，就地手动打闸手柄必须有专人负责，前箱处应装设转速表。
8、就地与集控的通信应保持良好。
9、联系热工强制影响小机挂闸的保护，投入小机低油压、低真空保护、电超速保护.10、试验时，应严密监视小机转速、振动、油温、瓦温、轴向位移、真空等参数变化。
二、试验过程1、先用手盘动盘车装置，检查灵活后投入电动盘车，仔细倾听是否有金属摩擦声，保持盘车连续运行2小时以上。
2、开启辅汽至小机调试用汽隔离总阀，辅联至小机用汽手动阀，辅汽暖管至低压主汽阀前。
3、在MEH操作画面上点“LA TCH MEH”，小机挂闸，检查小机高、低压主汽阀开启，使调门前压力保持0.15MPa、蒸汽温度达300℃以上。
4、点击“CONTROL SP”，在“TARGET”下设定转速目标值为900r/min，“RA TE”下升速率设为300r/min/min,确认后按“GO”转速升至目标值后暖机15分钟。
5、设定目标值为3000r/min，确认后以1200r/min/min的升速率升至3000r/min，暖机10分钟。
6、远方打闸，检查动作正常后重新挂闸冲转至3000r/min。
7、通知热控将MTSI超速动作值更改为5000转，保留MDEH电超速5972rpmI动作值。
8、将超速试验按钮置于“ELEC TEST”电超速试验位置，设定小机目标转速5010r/min，执行后观察小机实际转速开始上升，同时注意调节油压变化。
给水泵组检修措施布置、恢复的注意事项
给水泵组检测、修理措施布置、恢复的注意事项公司已多次发生给水泵机械密封损坏，给水泵长时间退出备用的不安全事件，由于运转操作不当造成的占大多数。
为了避免在布置给水泵检测、修理措施或恢复检测、修理措施时，泵机械密封损坏，下发因操作过快或操作方法不当造成前置泵、主此操作指南，要求每个值班员认真学习，掌握每项操作的先后顺序、操作过程当中应观察的参数及其注意事项。
并且举一反三，对其他热力系统恢复措施制定合理操作步骤。
操作原则：1、给水泵系统停运时缓慢泄压，投运时缓慢升压。
2、先切除给水侧，再切除冷却水和密封水。
投运时相反。
对给水泵泄压布置检测、修理措施的操作步骤：汽泵停运后，主泵完全止速后，方可停运前置泵运转。
前置泵停运后，按下列步骤进行操作：1、关闭汽泵出口电动门2、关闭汽泵中间抽头电动门3、关闭汽泵再循环调门及前后手动门4、关闭前置泵入口电动门。
5、打开前置泵入口滤网放水手动门6、打开主泵入口滤网放水门7、打开前置泵入口管道放水门8、泵体泄压后，关闭凝水至前置泵机械密封供水手动门9、关闭前置泵机械密封水冷却水来、回水手动门10、压力到0MPa后，方可开始检测、修理工作注意事项：1、关闭汽泵出口电动门后，观察前置泵出口压力下降至与除氧器压力接近，如关闭出口电动门后压力上升较快，则是出口电动门、汽泵出口逆止门不严，这时要校严出口电动门，压力下降后再继续下一步操作2、关闭入口电动门后，注意前置泵出口压力变化，如压力不降反而上升，应当立即关小凝水至前置泵机械密封供水手动门，此时压力上升的原因是因为凝水压力高通过机械密封向前置泵系统内充水，而前置泵入口门和汽泵再循环调门已关闭，系统内无泄压处，所以压力会上升。
在关闭凝水至前置泵机械密封供水手动门时注意不要全部关闭，手动门的开度保持在前置泵出口压力不上升开始下降时即可，如全部关闭凝水至前置泵机械密封供水手动门，因汽泵组系统内仍有压力，且温度较高，如将前置泵机械密封供水手动门全部关闭后，带压的水会漏向前置泵的机械密封处，而损坏机械密封的部件，而造成向外呲水、呲汽。
600MW机组汽动给水泵组启动调试方案甄选
600MW机组汽动给水泵组启动调试方案甄选启动调试方案的甄选是为了确保汽动给水泵组的安全、稳定、高效运行。
下面是一个600MW机组汽动给水泵组启动调试方案的甄选，将分为前期准备、启动调试和后期总结三个部分进行阐述。
一、前期准备
1.详细了解汽动给水泵组的结构、原理、操作和维护。
包括主泵、辅助泵、管道系统以及控制系统等。
2.制定详细的操作规程，包括操作步骤、设备启停要求、操作人员分工和岗位职责等。
3.做好设备和材料准备工作，包括确保所有设备和元件齐全、完整，材料符合技术要求。
二、启动调试
1.检查设备和管道系统的完整性和密封性，确保无漏水现象。
2.根据操作规程正确启动主泵和辅助泵。
先启动辅助泵，然后启动主泵，并监控其工作状态。
3.验证主泵、辅助泵和管道系统的联锁保护功能，例如低压报警、高温报警、过流保护等。
4.进行性能调试，包括调节主泵和辅助泵的调速和调流，确保其运行在最佳工况。
5.监测和调试控制系统的工作，保证其稳定可靠。
三、后期总结
1.对整个启动调试过程进行分类汇总，总结出可能出现的问题和解决
办法。
如泵启动慢、压力不稳定、噪音过大等。
2.分析问题的原因，并提出解决方案。
对于常见问题，提出预防措施，使其在后续操作中不再出现。
3.编写启动调试报告，包括启动调试过程的详细记录，出现的问题和
解决方案，以及启动后设备和系统的运行情况。
通过以上甄选的启动调试方案，可以确保汽动给水泵组的安全、稳定、高效运行。
同时，在后续运行中也能根据总结的经验，及时解决潜在问题，提高设备的运行效率和可靠性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.设备概况广东国华粤电台山发电有限公司一期工程（2×600MW）机组给水系统配备给水系统中配备了二台汽动给水泵，每台给水泵的额定容量为锅炉给水量的50%，一台电动给水泵，电动给水泵的容量为锅炉给水量的25～30%。
机组正常工作时，二台汽动给水泵供锅炉给水，电动给水泵作为起动及汽动给水泵有故障时和一台汽动给水泵合用，以保证锅炉额定负荷。
二台汽动给水泵工作蒸汽汽源来自主汽轮机四段抽汽，备用蒸汽汽源来自再热器冷段蒸汽，调试蒸汽汽源来自辅助蒸汽。
1.1设备规范1.1.1汽轮机规范：制造厂：杭州汽轮机股份有限公司型号：NK63/71/0型式：单缸、轴流、反动式、纯凝汽式最大功率：10MW额定功率：7.11 MW实用文档连续运行调速范围：2900～5800r/min额定转速：5476 r/min危急遮断器动作转速：6300 +60r/min盘车转速：40r/min工作蒸汽温度：328℃工作蒸汽最高温度：340℃工作蒸汽压力：0.7017MPa工作蒸汽最高压力：0.8MPa备用蒸汽温度：314.8℃备用蒸汽最高温度：330℃备用蒸汽压力： 3.397MPa备用蒸汽最高压力： 3.8MPa排汽压力：7.2kPa转向：从给水泵侧看为顺时针方向1.1.2给水泵规范：型式：整体式芯包实用文档型号：HPT300-330-5s+k主出口流量：1114m3/h出口压力：22.5MPa入口压力： 2.2MPa(a)入口温度：169.4℃中间抽头流量：49m3/h中间抽头压力：10.12MPa额定转速：5715r/min效率：84.2%轴功率：8250kW1.1.3前置泵规范：型式：卧式双吸泵型号：HZB253-640额定流量：1163.3 m3/h出口压力：0.98MPa转速：1487r/min实用文档效率：86%额定功率：512kW转向：从驱动端看为顺时针方向1.1.4前置泵电动机型号：YKK450-4功率：630KW电压：6000V转速：1487r/min1.1.5调节油系统油压：0.85MPa1.1.6润滑油系统油压：0.25MPa1.1.7速关油系统油压：0.8MPa1.1.8 给水泵汽轮机油箱：总储油量9m3，总容量9.8m3。
2.编写依据2.1台山发电厂一期工程600MW发电机组调试大纲2.2制造厂说明书及设计院设计资料实用文档2.3火电工程启动调试工作规定建质（1996）40号文颁发2.4火电工程调整试运质量检验及评定标准3.调试目的通过现场冷态和热态调试，使设备长期安全可靠地运行，并达到设计规定的要求。
4.调试应具备的条件4.1设备及系统安装结束，安装记录及技术资料以文件包型式完成。
4.2本措施涉及到的系统管道、阀门（手动、电动、调节）经验收合格，与本系统相连的而不属于此调试范围的系统能有效地隔离。
4.3开启CRT显示系统，准确地显示温度、压力、流量、真空等数据。
4.4闭冷水系统投入连续运行，系统压力及温度能投入自动控制。
4.5蒸汽管道的冲洗吹扫工作已经完成，管道按要求恢复正常。
4.6润滑油系统冲洗完毕，油质经化验合格, 小汽轮机的顶轴油系统已调试完毕。
4.7小汽轮机主油泵试运结束。
4.8凝结水及补结水系统投运正常。
4.9除氧器汽、水系统安装完毕，经冲洗合格，能正常投用。
4.10 给泵密封水系统投运正常。
实用文档4.11有关热工自动控制装置投运正常。
4.12确认前置泵进口滤网已加40目以上细网。
4.13小汽轮机调节保安系统静态试验完毕，各项技术指标符合要求。
4.14本体保护试验及辅机（主泵、前置泵）联锁试验正常。
4.15汽动给水泵试运转人员的组织分工明确，各自岗位的检查工作完成。
5.调试项目及工艺5.1汽泵前置泵试转前的准备5.1.1前置泵马达单转结束。
5.1.2前置泵已经与马达联轴器连接好。
5.1.3前置泵的润滑油已按要求加好。
5.1.4前置泵密封冷却水冲洗已经结束，并已投入运行。
5.1.5试转系统的注水工作已结束。
5.1.6系统上的仪表和附件已处于投用状态。
5.1.7向除氧器上水至正常位置。
5.2汽动给水泵的前置泵的起动5.2.1用手盘动前置泵联轴器，确认其转动是否平稳。
实用文档5.2.2首次起动前置泵几秒钟以确认其动态特性如转子转向、声音特性（有无异常响声）、振动情况、起动电流、仪表功能（压力表）、惰走特性（惰走时间）。
5.2.3若在首次起动过程中未发现任何异常，则待其停止后即可重新起动并开始试转。
5.2.4通过主给水泵的再循环门进行试运转。
5.2.5为防止主给水泵转动时产生摩擦，应开启润滑油泵，若小汽轮机与主给水泵对轮已联接则还要开启小汽轮机顶轴油泵。
5.2.6在连续试运期间，记录压力、温度、轴承振动、转速及电流等。
5.2.7前置泵试转时间以轴承温度变化已稳定且不再有上升趋势而定。
5.3小汽轮机单体试运转5.3.1小汽轮机单体试运转必需在冲管临时系统已恢复后才进行。
5.3.2小汽轮机的起动准备5.3.3小汽轮机的油冲洗已完成，油系统已能投运。
5.3.4小汽轮机的顶轴油系统已投运。
5.3.5确认汽机和给泵的联轴器已分开。
5.3.6冷油器已能投运，润滑油温度保持40℃以下（闭式冷却水系统投运正常）。
5.3.7小汽轮机的监视仪器已能投运。
实用文档5.3.8小汽轮机的控制装置已调整完毕。
5.3.9盘车装置已经过试运转并能连续运转。
5.3.10小汽轮机的联锁试验已结束。
5.3.11凝结水系统投运正常。
5.3.12辅汽系统投运正常。
5.4 小汽轮机的油系统及顶轴油系统投运5.4.1起动油箱排烟风机。
5.4.2起动一台主油泵，确认轴承油压正常。
5.4.3直流事故油泵和另一台主油泵应放在“自动”位置。
5.4.4起动一台EH油泵及小机蓄能器投入，另一台EH油泵应放在“自动”位置。
5.4.5起动盘车装置（冲转前需盘车24小时）。
5.5小汽轮机抽真空5.5.1启动真空泵，确认汽机凝汽器真空正常，慢慢开启小汽轮机排汽蝶阀（有旁路则用旁路调节），在开启过程中要注意不影响汽机凝汽器的真空。
5.5.2对小汽轮机轴封汽进行暖管5.5.2.1将小汽轮机的轴封汽疏水阀全开。
实用文档5.5.2.2略微打开小汽轮机轴封隔离阀进行暖管。
5.5.2.3暖管结束后，全开小汽轮机轴封隔离阀。
5.5.2.4全开小汽轮机轴封汽到汽封加热器隔离阀，启动轴加风机。
5.5.3将小汽轮机排汽阀渐渐地全开，注意凝汽器真空。
5.5.4确认小汽轮机真空与凝汽器真空基本一致。
5.6小汽轮机冲转前的检查5.6.1确认辅汽在投运状态（辅汽温度比辅汽压力所对应饱和温度高56℃）。
5.6.2小汽轮机所示的监视仪表显示准确。
5.6.3确认停止盘车。
（因盘车状态需大量压力油影响速关油的建力）5.7 确认小汽轮机处于脱扣状态。
5.8 小汽轮机工作蒸汽汽源管道暖管5.8.1打开辅汽至工作蒸汽汽源管道上的所有疏水阀。
5.8.2略微打开小汽轮机辅汽隔离阀，进行暖管。
5.8.3暖管结束后，全开小汽轮机辅汽隔离阀，关小所有疏水阀。
5.9给水泵启动状态划分：停机时间在12小时以内再启动实用文档停机时间在12～36小时以内再启动停机时间在12～72小时以内再启动汽机外缸温度为0℃启动5.10小汽轮机复置5.10.1模似给泵启动条件以满足小汽轮机的复置要求。
5.10.2按“复置”按钮。
5.11小汽轮机启动（汽机外缸温度为0℃启动）5.11.1小汽轮机启动，升速率及暖机时间根据制造厂制订启动曲线进行（见附表一）。
5.11.2将转速设定值设定到600r/min 升速率为200r/min。
5.11.3按“升速”按钮。
5.11.4用手提式测速器来检测汽机转速。
5.11.5确认速度检测信号被送到给泵汽机MEH操作盘上（如果信号未送到操作盘上则应立即将小汽轮机脱扣）。
5.11.6当汽机转速达到600 r/min。
5.11.7在就地用脱扣手柄将小汽轮机脱扣进行摩擦检查。
5.11.8在现场确认速关阀及调节汽阀均已关闭。
实用文档5.11.9重新复置小汽轮机。
5.11.10按“升速”按钮。
5.11.11小汽轮机重新冲转至1000 r/min。
5.11.12在1000 r/min状态下至少暖机40分钟。
5.11.13在暖机时检查下列项目：5.11.13.1检查小汽轮机轴封、轴承油档处等是否有部件发生摩擦。
5.11.13.2检查监视仪表是否正常。
5.11.13.3 检查小汽轮机周围是否有异常噪声。
5.11.14暖机结束后，将转速设定到5800 r/min，升速率为300r/min再按“升速”按钮。
5.11.15小汽轮机升速至5800 r/min，确认监视仪表的读数正常。
5.11.16小汽轮机冲转与升速过程中的注意事项：5.11.16.1升速过程中，转速在临界转速（1200～1700 r/min）附近，应避免停留。
5.11.16.2随时注意小汽轮机前后轴承处振动，小汽轮机在连续运行转速范围时不得超过0.076mm，在越过临界转速时不超过0.125mm。
5.11.16.3小汽轮机转速升高后，注意润滑油温度，当冷油器出口油温达45℃时打开实用文档冷却水进出阀门投入冷油器；注意轴承回油温度应小于65℃，最高不超过75℃。
5.11.17小汽轮机升速至3000 r/min，做充油试验5.11.17.1将电磁阀盒上的隔离手柄拉出。
5.11.17.2 渐渐地打开充油试验阀，向危急遮断器充油，小机逐渐提升转速至危急遮断器动作。
5.11.17.3记录危急遮断器动作时的油压及转速，确认安全油压降到“零”。
5.11.17.4 将充油试验阀全关，确认充油试验油压降到零。
5.11.18电超速试验5.11.18.1将小汽轮机提升至5800 r/min。
5.11.18.2切除机械超速保护。
5.11.18.3逐渐提升小汽轮机转速至6300 r/min，电超速电磁阀应动作，并脱扣小汽轮机。
5.11.19机械超速试验5.11.19.1将小汽轮机稳定在5000 r/min。
5.11.19.2解除电超速保护。
5.11.19.3逐渐提升小汽轮机转速到机械超速动作，动作转速为6360 r/min。
实用文档5.11.20超速试验注意事项：5.11.20.1做超速试验时应确定专人指挥，机头和控制室分别有人监视转速和负责转速超过6360r/min时进行手动脱扣。
5.11.20.2机械超速连做二次，二次转速误差应小于0.6%。
5.11.20.3做超速试验时应专人负责监视机组振动、轴向位移、差胀、排汽缸温度和轴承温升情况。
5.12小汽轮机停机5.12.1随小汽轮机转速下降到500r/min时，投入盘车装置，记录惰走时间。
5.12.2关闭小汽轮机排汽门，使其与真空系统分开。
5.12.3关闭小汽轮机的轴封汽进口隔离阀。
