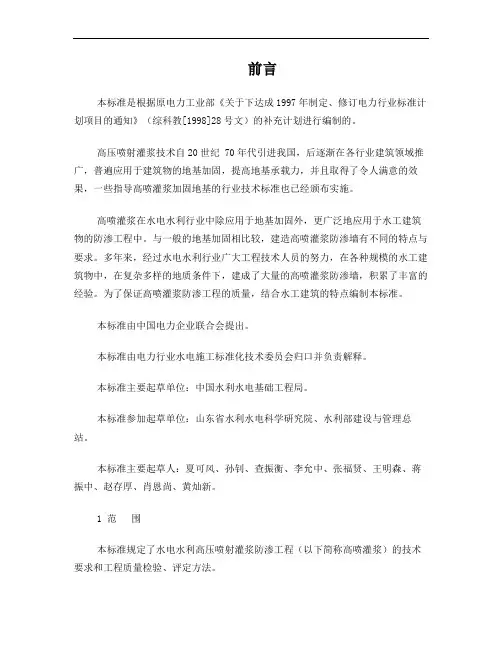

前言

本标准是根据原电力工业部《关于下达成1997年制定、修订电力行业标准计划项目的通知》(综科教[1998]28号文)的补充计划进行编制的。

高压喷射灌浆技术自20世纪 70年代引进我国,后逐渐在各行业建筑领域推广,普遍应用于建筑物的地基加固,提高地基承载力,并且取得了令人满意的效果,一些指导高喷灌浆加固地基的行业技术标准也已经颁布实施。

高喷灌浆在水电水利行业中除应用于地基加固外,更广泛地应用于水工建筑物的防渗工程中。与一般的地基加固相比较,建造高喷灌浆防渗墙有不同的特点与要求。多年来,经过水电水利行业广大工程技术人员的努力,在各种规模的水工建筑物中,在复杂多样的地质条件下,建成了大量的高喷灌浆防渗墙,积累了丰富的经验。为了保证高喷灌浆防渗工程的质量,结合水工建筑的特点编制本标准。

本标准由中国电力企业联合会提出。

本标准由电力行业水电施工标准化技术委员会归口并负责解释。

本标准主要起草单位:中国水利水电基础工程局。

本标准参加起草单位:山东省水利水电科学研究院、水利部建设与管理总站。

本标准主要起草人:夏可风、孙钊、查振衡、李允中、张福贤、王明森、蒋振中、赵存厚、肖恩尚、黄灿新。

1 范围

本标准规定了水电水利高压喷射灌浆防渗工程(以下简称高喷灌浆)的技术要求和工程质量检验、评定方法。

本标准本规定适用于淤泥质土、粉质粘土地层以及粉土、砂土、砾石、卵(碎)石等松散透水地基或填筑体的高喷灌浆。对含有较多漂石或块石的地层,应通过高喷灌浆试验确定其适用性和设计、施工参数。

1.0.3水工建筑物防渗工程的高喷灌浆,除应遵守本规范外,尚应符合国家现行有关标准的规定。振孔高喷灌浆以及用于其它建筑物防渗工程的高喷灌浆等,可参考本规范。

2规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适应于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适应于本标准。

GB175 硅酸盐水泥、普通硅酸盐水泥

DL/T5055 水工混凝土掺用粉煤灰技术规范

DL/T5144水工混凝土施工规范

DL/T5148水工建筑物水泥灌浆施工技术规范

3 术语和定义

下列术语和定义适用于本标。

3.0.1高压喷射灌浆 Jet--- groting

一种采用高速射流束冲击、切削破坏地层、以水泥基质浆液在喷射范围内扩散、充填和置换,并与原地层掺混搅合后形成凝结体,从而改变原地层的结构和组成,提高地基或填筑体防渗性能和承载力的施工技术。简称高喷灌浆。

3.0.2旋喷rotating Jet—groting

使喷射管做旋转、提升运动,在地层中形成的圆柱形桩体的高喷灌浆施工方法。

3.0.3摆喷pendulum Jet—groting

使喷射管做一定角度的摆动和提升运动,在地层中形成的扇形断面的桩体的高喷灌浆施工方法。

3.0.4定喷directional Jet—groting

使喷射管向某一方向定向喷射,同时一面提升,在地层中形成一道薄板墙的高喷灌浆施工方法。

3.0.5单管法 Jet—groting with single pipe (pipe system)

喷射管为单一管路,喷射介质仅为水泥基质浆液的高喷灌浆方法。

3.0.6两管法 Jet—groting with double pipes(double system)

喷射管为二重管或两列管,喷射介质为水泥基质浆液和压缩空气,或水和水泥基质浆液的高喷灌浆方法。

3.0.7三管法 Jet—groting with triple pipes(triple system)

喷射管为三重管或三列管,喷射介质为水、水泥基质浆液和压缩空气的高喷灌浆方法。

3.0.8高喷灌浆防渗墙板墙 Jet groting with cutoff wall

高喷防渗墙(简称高喷墙),是由旋喷柱、摆喷扇形断面桩或定喷板状墙段,其中的一种或两种、三种彼此组合搭接起来,形成地下防渗墙。

3.0.9围井 enclosed well

为检查高喷墙的防渗效果,以被检查的高喷墙段为一边,在其一侧用同样的方法构筑的封闭式井状结构物。

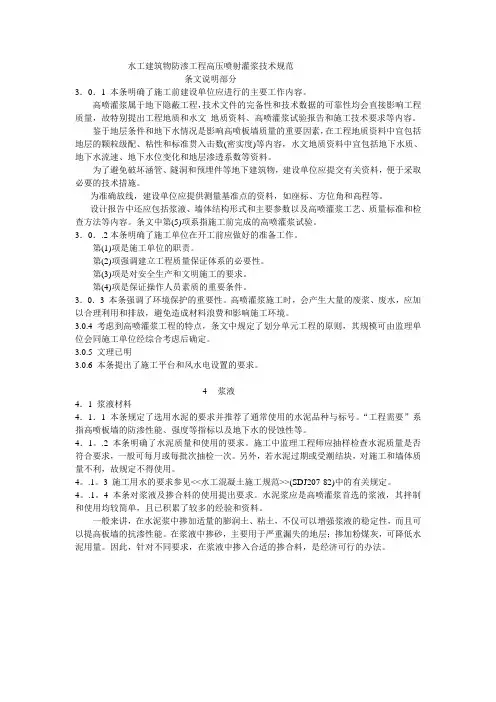

4一般规定

4.0.1高喷灌浆施工前,应具备下列文件和资料:

(1)工程设计报告和图件。

(2)高喷板墙轴线处的工程地质和水文地质资料。

(3)高喷墙施工范围内已有建筑物(地面及地下)资料。

(4)施工技术要求。

(5)质量标准和检查方法;

4.0.2重要的、地层复杂的或深度较大的高喷墙工程,应选择有代表性的地层进行高喷灌浆现场试验。试验宜采用单孔和不同孔、排距群孔进行,以确定高喷灌浆的方法及适应性,确定有效桩径(或喷射范围)、施工参数、浆液性能要求、适宜的孔、排距、墙体防渗性能等。

4.0.3高喷灌浆的一般工序为机具就位、钻孔、下入喷射管、喷射灌浆及提升、冲洗管路、孔口回灌等。当条件具备时,也可以将喷射管在钻孔时一同沉入孔底,而后直接进行喷射灌浆和提升。

多排高喷墙宜先施工下游排,再施工上游排,后施工中游排.一般情况下,同一排内的高喷灌浆孔宜分两序施工。

4.0.4高喷灌浆工程应注意施工区域的环境保护,做好废水、废浆处理或回收。

4.0.5高喷灌浆施工平台应平整、坚实。气、水、电宜设置专用管路和线路。

4.0.6高喷灌浆施工前,应根据工程规模划分单元工程,并进行钻孔编号。

5高喷墙的结构形式

5.0.1根据工程需要的地质条件,高喷灌浆可采用旋喷、摆喷和定喷三种形式,每种形式可采用方法分为三管法、两管法和单管法。高喷墙的结构形式可采用下列形式

1 旋喷套接,如图5.0.1(a)所示。

2旋喷摆喷(或旋喷定喷)搭接,如图5.0.1(b)所示。

3摆喷对接或折接,如图5.0.1(c)所示。

4 定喷折接,如图5.0.1(d)所示。

图5.0.1高喷墙的结构形式

5.0.2各种形式高喷墙的适应条件:

1定喷和小角度摆喷适用于粉土和砂土等地层;大角度摆喷和旋喷适用于1.0.1所述各种地层。

2承受水头较小的或水头较大而历时较短的高喷墙,可采用摆喷对接,定喷折接形式。

3在卵(碎)砾石地层中,深度小于20m时,可采用摆喷对接或折接型式,摆喷对接时,摆角不宜小于600,摆喷折接时,摆角不宜小于300;深度大于20~30m时,可采用单排或双排旋喷套接、旋摆搭接形

式;当深度超过30m,宜采用两排或三排旋喷套接形式或其他形式。

5.0.3不同地层中的高喷墙墙体的渗透性能和抗压强度,可参照表5.0.3确定。

表5.0.3高喷墙墙体性能指标

5.0.4对重要工程的高喷墙应进行渗透稳定和结构安全的计算。

5.0.5封闭式高喷墙的钻孔宜深入基岩或相对不透水层0.5~2m。5.0.6高喷灌浆孔的排数、排距和孔距应根据对高喷墙的工程要求、地层情况、所采用的结构形式及施工参数,通过现场试验或工程类比确定。

6浆液

6.0.1高喷灌浆浆液宜使用水泥浆。所使用的水泥品种和强度等级,应根据工程需要确定。宜采用普通硅酸盐水泥,其强度等级可为32.5级或以上,。质量应符合GB175的规定。不得使用过期的和受潮结块的

水泥。

6.0.2高喷灌浆用水应符合DL/T5144中混凝土拌合用水的要求。

4.1.3 高喷灌浆浆液的水灰比可为1.5:1~0.6:1(密度约1.4g/cm3~1.7 g/cm3)。有特殊要求时,可掺入下列掺和料:

(1)膨润土:其质量标准应满足设计要求。

(2)粘性土:塑性指数不宜小于14。

(3)砂:宜为质地坚硬的天然砂或人工砂,最大粒径不宜大于2mm。

6.1.4根据需要,可在水泥浆或水中加入速凝剂、减水剂等外加剂。

6.1.5掺和料与外加剂的种类及掺入量应通过室内试验或现场高喷灌浆试验确定。

6.1.6制浆材料称量误差应不大于5%。

6.1.7水泥浆的搅拌时间,使用高速搅拌机应不小于30s;使用普通搅拌机应不小于90s。水泥浆自制备至用完的时间不应超过4h。

6.1.8浆液应在过筛后使用,并定时检测其密度。

6.1.9低温季节施工应做好机房和输浆管和防寒保温工作,高温季节施工应采取防晒和降温措施。浆液温度应保持在5~40℃。

6.1.10 在含粘粒较少的地层中进行高喷灌浆,孔口回浆应经处理后方可利用;在软塑~流塑状的黏性土或淤泥质土层中,其孔口回浆不宜回收利用。

7机具

7.0.1高喷孔的钻孔机具应满足能在施工地层中单独钻进成孔或携带

喷射管钻进成孔的要求。

7.0.2高喷灌浆所用的喷射管、喷头和送液器(亦称高压水龙头),应密封可靠、装卸简便。喷射管体应具有足够刚度且连接顺直。喷嘴定向应准确。

7.0.3高压喷嘴应采用耐磨材料制造,其出口直径应与设计压力和流量相适应。喷嘴的结构尺寸和加工精度应能满足高速射流的要求。7.0.4搅拌机的性能应与所用浆液类型和需浆量相适应,能保证浆液拌制均匀。宜选用高速搅拌机。

7.0.5储浆桶的容积应能满足连续供给高喷灌浆浆液的需要。

7.0.6灌浆泵(包括高压泵)的性能应与所灌浆液的类型、密度相适应。灌浆泵和高压水泵的压力、流量应满足施工要求,其额定压力应不小于设计规定压力的1.2倍。

7.0.7应在各类泵或输送管路上安装压力表,使用压力宜为压力表最大标值1/3~3/4之间。压力表应定期进行检定。

7.0.8空气压缩机的供气量和额定压力应不小于设计规定值;供气管路上宜设有测量气量的仪表。

7.0.9高喷台车的旋转、提升和摆动机构的性能应能满足设计要求。宜采用高塔架的无级调速型台车。

8钻孔

8.0.1高喷灌浆钻孔可采用回转钻进、冲击钻进、冲击回转钻进和振动、射水钻进等方法,可以采用泥浆护壁。

8.0.2钻孔孔位与设计孔位偏差不得大于50mm。

8.0.3钻进过程中,出现泥浆严重漏失,孔口不返浆时,可采取加大泥浆浓度、泥浆中掺砂或向孔内填充堵漏材料或对漏失段先进行灌浆等措施,直至孔口正常返浆后再继续钻进。

钻孔施工顺序满足高喷灌浆要求和方便施工。

8.0.4采用跟管钻进方法时,在起拨套管前应向孔内注满护壁泥浆,或下入特制的PVC花管护壁,也可以在下入喷射管后再起拨套管。8.0.5钻孔施工时应采取预防孔斜的措施,钻机安放要平稳牢固,加长粗径钻具。钻杆和粗径钻具的垂直度偏差不应超过50/00。有条件时应进行孔斜测量。孔深小于30m时,钻孔偏斜率不应超过1%。

8.0.6钻孔孔径应大于比喷射管外径20mm以上。

8.0.7钻孔的有效深度至少应超过设计墙底深度0.3m。

8.0.8应选取部分一序孔作为先导孔,采取芯样、核对地层,需要时可做动力触探试验。先导孔的深度不应小于8.0.7条的规定,间距可为30m左右。

8.0.9钻进暂停或终孔待喷时,孔口应加以保护;若时间较长,应采取措施防止塌孔。

8.0.10钻进中应详细记录孔位、孔深、地层变化和漏浆、掉钻等特殊情况及其处理措施。

9 高喷灌浆

9.0.1高喷灌浆应在钻孔施工完成后,并检验合格后进行。

9.0.2当地层中水流速度过大时,应先进行堵水处理,而后再进行高喷灌浆。

9.0.3高喷灌浆施工参数可按照表9.0.3选择

表9.0.3高喷灌浆常用施工参数表

9.0.4下喷射管前,应进行地面试喷,检查机械及管路运行情况,并调准喷射方向和摆动角度。

9.0.5下入或拆卸喷射管时,应采取措施防止喷嘴堵塞。

9.0.6当喷头下至设计深度,应先按规定参数进行原位喷射,待浆液返出孔口、情况正常后方可开始提升喷射。

9.0.7高喷灌浆宜全孔自下而上连续作业。需中途拆卸喷射管时,搭接段应进行复喷,复喷长度不小于0.2m。

9.0.8高喷灌浆过程中,出现压力突降或骤增、孔口回浆浓度或回浆量异常等情况时,必须查明原因,及时处理。

9.0.9高喷灌浆过程中,若孔内发生严重漏浆,可采取以下措施处理:1孔口不返浆时,应立即停止提升;孔口少量返浆时,应降低提升速度。

2降低喷水压力、流量,进行原位灌浆。

3在浆液中掺入速凝剂。

4加大浆液密度或灌注水泥砂浆、水泥黏土浆等。

5向孔内填入砂、土等堵漏材料。

9.0.10在进浆正常的情况下,若孔口回浆密度变小、回浆量增大,应降低气压并加大进浆密度或进浆量。

9.0.11高喷灌浆过程中发生串浆,应填堵被串孔,待灌浆孔高喷灌浆结束,应尽快对串浆孔扫孔,进行高喷灌浆,或继续钻进。

9.0.12高喷灌浆过程中应采取必要措施保证孔内浆液上返畅通,避免造成地层劈裂和地面抬动。

9.0.13高喷灌浆因故中断后恢复施工时,应对中断孔段进行复喷,搭接长度不得小于0.5m 。

9.0.14高喷灌浆结束,应利用回浆或水泥浆及时回灌,直至孔口浆面不下降为止。

9.0.15当局部需要扩大喷射范围或提高凝结体的密实度时,可采取复喷措施。

9.0.16施工中应如实记录高喷灌浆的各项参数、浆液材料的用量、异常现象及处理情况等。高喷灌浆记录表格形式见附录B的表b3。

9.0.17高喷灌浆施工参数的记录可采用自动记录仪。

10工程质量检查和验收

10.1工程质量检查

10.1.1施工过程中,应对高喷灌浆材料、浆液和各道工序的质量进行严格控制和检查,并做记录。

10.1.2高喷墙的防渗性能应根据墙体结构型式和深度选用围井、钻孔或其它方法进行检查。

10.1.3高喷墙质量检查宜在以下的重点部位进行:

1地层复杂的部位;

2漏浆严重的部位;

3可能存在质量缺陷的部位。

10.1.4围井检查法适用于所有结构形式的高喷墙。并应符合以下要求:1可在井内开挖进行直观检查和取样,并做注水或抽水试验;亦可在围井中心处钻孔,做注水或抽水试验;

2每3个~5个单元工程宜布置一个围井;少于3个单元的工程,至

少布置一个围井;

3围井各面墙体轴线围成的平面面积,在砂土、粉土层中不宜小于3m2,砾石、卵(碎)石层中不宜小于4.5m2;

4围井边墙与被检查墙体的技术条件应一致;

5悬挂式高喷墙围井底部应进行封闭;

6注水水头高于围井顶部时,围井顶部应予以封闭。

10.1.5厚度较大的和深度较小的高喷墙可选用钻孔检查法,并应符合以下要求:

1每个单元工程可布置1个检查孔。

2检查孔孔位宜布置在墙体中心线上的相邻两孔高喷凝结体的搭接处,宜自上而下分段钻孔取心进行静水头压水试验。

10.1.6检查宜在围井的高喷灌浆结束7d,如需开挖或取样,宜在14 d后进行;钻孔检查宜在该部位完成28d后进行。

10.1.7高喷板墙质量,选用围井法时,高喷板墙防渗性能应以渗透系数k值表示;选用钻孔法时,防渗性能宜以透水率q表示。

采用围井法进行注水或抽水试验时,渗透系数k值可按附录B进行计算;采用钻孔法进行静水头压水或注水试验时,透水率q值的计算可依据DL/T5148的规定进行。

10.1.8高喷墙整体效果的检查可采用以下方法:

1坝(堤)基高喷墙,可在其下游侧布设测压管,观测和对比该测压管与上游水位差;亦可在坝(堤)下游安设量水堰,观测和对比施工前、后渗水量,据此分析整体防渗效果。

2围堰堰体和堰基中的高喷墙,可在基坑开挖时测定其渗水量,并检查有无集中渗水点,据此分析整体防渗效果。

10.1.9高喷墙防渗工程的质量应结合分析施工资料和检查测试成果,综合评定。

10.2工程验收

10.2.1高喷灌浆工程,应进行单孔质量检验、单元工程质量评定和分部工程(或竣工)验收。

10.2.2单孔质量检验按附录A表A.3执行,单元工程质量评定按表4进行。

10.2.3 高喷灌浆分部工程的验收应提供的文件的资料:

1设计说明书、图纸、施工技术要求以及设计修改通知等。

2施工原始记录、成果资料、检验测试资料、施工报告或施工技术总结等。

3质量检查记录、单元工程验收资料、重大质量事故报告等。

附录A

(资料性附录)

高喷灌浆的施工记录和质量评定表格有:高喷灌浆施工记录表,见表A.1;高喷灌浆工程综合成果表,见表A.2;高喷灌浆质量检验表,见表A.3;高喷灌浆单元工程质量评定表,见表A.4。

附录B 围井法渗透系数k 值计算

B.1采用围井法检查高喷墙的防渗性能的方法:

1将围井开挖一定深度,然后在井内进行注水(或抽水)试验,如图B.1(a )所示。

2也可以在中心部位钻孔、下入过滤管,在管内进行注水(或抽水)试验,见图B.1(b )所示。两图所示均为注水试验。

1-围井;2-相对隔水层;3-地下水位;4-井内开挖;5-注水稳定水位;6-钻孔

B.2在透水地层中进行围井注水试验,高喷墙的渗透系数K 可按B.1式进行计算。 K=

))((200h H h H L Qt -+ B.1

式中:

K ——渗透系数(m/d );

Q ——稳定注水量或抽水量(m 3/d );

t——高喷板墙厚度(m);

L——围井板墙中心线处周长(m); H——井内注水面至井底的高度(m);

h0——地下水位至井底的高度(m)。

(完整word版)高喷灌浆施工记录表.docx

高喷灌浆施工记录表 孔号 ______孔序 ______桩号 ______单元工程 __________ ______年 ______月 ______日 ______时至 ______日 ______ 时 地面高程 ______m 钻孔设计深度 ____ 摆角 ____ 本班施工深度自 ______m _____m 至 ___m 计 ____m 高喷方法 _____ 喷射方向 时间 时 分 工 深度 m 喷射参数 喷 提 旋 作 水 气 浆 浆液密度 起 终 间 终 射 升 转 摆动 起 始 止 隔 内 速 速 速度 压 流 压 流 压 流 孔口 备注 始 止 长 容 度 度 度 力 量 力 量 力 量 进浆 返浆 特殊情况处理 本班劳动力出勤 工时利用情况(共 本班主要材料消耗 喷射管 规 单 数 名 规 单 数 情况 (共 人 ) 名 h ) 格 位 量 称 格 位 量 称 喷嘴直径 技 高 机 mm 工 小 喷 修 喷嘴个数 普 计 辅 停 工 助 工 机组编号: 机长: 班长: 记录员:

高喷灌浆工程综合成果表 工程名称 ______________ 单元工程编号 __________ 桩号 _______高喷灌浆方法 ___________ 喷射方向与高喷墙轴线夹角 __________ 旋 摆 浆 进 回 孔 起 喷 提 动 转 摆 流 浆 浆 气 气 口 止 射 升 浆 速 角 速 量 密 密 压 量 孔 孔 速 压 高 深 长 度 ( 度 L/ M m 3/ 号 序 度 M 度 度 程 度 度 r/ ° ) 次 mi g/c g/c Pa min m m m cm/ Pa mi /m n m 3 m 3 min in n 水泥 水 注入 量 量 备 L/ 每 注 mi 总 米 用 n 用 量 量

高压旋喷桩设计参数

高压旋喷桩因施工地层适应性较强而作为基坑止水帷幕得到较多地应用。目前常规的旋喷桩施工分为单管旋喷桩、二重管旋喷桩和三重管旋喷桩。设计施工中存在的问题:1)三种旋喷桩主要的区别在于施工中喷嘴的数量和喷射介质不同,各种旋喷桩的喷射介质压力(水泥浆压力、水压力和气体压力)容易混淆甚至误用;(2)三种旋喷桩的其它设计施工工艺参数(水灰比、提升速度、水泥用量等)也存在差异。本文针对上述问题,对现行规范加以梳理和总结对比,防止混淆或误用。 令狐采学 Ⅰ、问题的提出 高压旋喷桩因施工地层适应性较强而作为基坑止水帷幕得到较多地应用。目前常规的旋喷桩施工分为单管旋喷桩、二重管旋喷桩和三重管旋喷桩。设计施工中存在的问题:(1)三种旋喷桩主要的区别在于施工中喷嘴的数量和喷射介质不同,各种旋喷桩的喷射介质压力(水泥浆压力、水压力和气体压力)容易混淆甚至误用; (2)三种旋喷桩的其它设计施工工艺参数(水灰比、提升速度、水泥用量等)也存在差异,应加以总结对比,防止混淆或误用。 Ⅱ、针对上述问题的文献查阅

(1)喷射介质压力: 《建筑地基处理技术规范(JGJ79-2012)》中明确:“单管法及双管法的高压水泥浆和三管法高压水的压力应大于20MP a,气流压力应大于0.7MPa”。 《深圳市基坑支护工程技术规范(SJG05-2011)》中明确:“高压喷射注浆单管及二重管法的高压水泥浆液应大于20Mp a;三重管法高压水射流的压力应大于25Mpa,低压水泥浆液流量的压力宜大于1.0Mpa,气流压力宜取0.7Mpa”。 《水电水利工程高压喷射灌浆技术规范(DL/T5200-2004)》中如下表所示: (2)浆液水灰比: 《建筑地基处理技术规范(JGJ79-2012)》中明确:“水泥浆液的水灰比应按工程要求确定,水灰比宜取0.8~1.2”。 《深圳市基坑支护工程技术规范(SJG05-2011)》中明确:“水泥浆液的水灰比可取1.0-1.5,三重管法宜取1.0”。 《水电水利工程高压喷射灌浆技术规范(DL/T5200-2004)》中明确:“高喷灌浆浆液的水灰比可为1.5:1.0-0.6:1.0”。 (3)提升速度: 《建筑地基处理技术规范(JGJ79-2012)》中明确:“提升速度可取0.1-0.2m/min”。 《深圳市基坑支护工程技术规范(SJG05-2011)》中明确:“提升速度可取0.1-0.25m/min”。

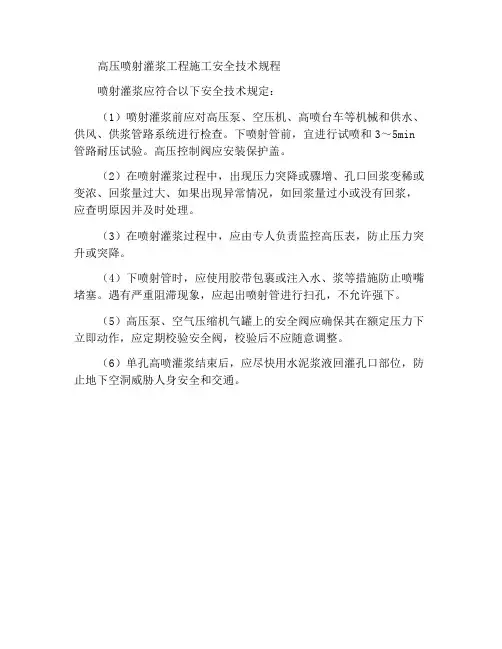

高喷灌浆工程安全技术措施(新版)

( 安全技术 ) 单位:_________________________ 姓名:_________________________ 日期:_________________________ 精品文档 / Word文档 / 文字可改 高喷灌浆工程安全技术措施(新 版) Technical safety means that the pursuit of technology should also include ensuring that people make mistakes

高喷灌浆工程安全技术措施(新版) 1、施工平台应平整坚实,其承载安全系数应达到最大移动设备荷载1.5倍以上。 2、施工平台、制浆站和泵房、空压机房等工作区域的临空面应设置防护栏杆。 3、风、水、电应设置专用管路和线路;输电线路与高压管或风管等不应缠绕在一起。专用管路接头应连接可靠牢固、密封良好,且耐压能力满足要求。 4、施工现场应设置废水、废浆处理回收系统。此系统应设置在钻喷工作面附近,并避免干扰喷射灌浆作业的正常操作场面和影响交通。 5、高喷台车桅杆升降作业应遵守下列规定: 1底盘为轮胎式平台的高喷台车,在桅杆升降前,应将轮胎前后

固定以防止其移动或用方木、千斤顶将台车顶起固定。 2检查液压阀操作手柄或离合器与闸带应灵活可靠。 3检查卷筒、钢丝绳、蜗轮、销轴应完好。 4除操作人员外,其他人员均应离开台车及其前方,严禁有人在桅杆下面停留和走动。 5在桅杆升起或落放的同时,应用基本等同的人数拉住桅杆两侧的两根斜拉杆,以保证桅杆顺利达到或尽快偏离竖直状态;立好桅杆后,应立即用销轴将斜拉杆下端固定在台车上的固定销孔内。 6、开钻、开喷前的准备应遵守下列规定: l在砂卵石、砂砾石地层中以及孔较深时,开始前应采取必要的措施以稳固、找平钻机或高喷台车。可采用的措施有:增加配重、镶铸地锚、建造稳固的钻机平台等;对于有液压支腿的钻机,将平台支平后,宜再用方木垫平、垫稳支腿。 2检查并调试各操作手把、离合器、卷扬、安全阀,确保灵活可靠。 3皮带轮和皮带上的安全防护装置、高空作业用安全带、漏电保

(完整版)高压旋喷灌浆施工措施.doc

目录 1 概述.......................................................................................................... 1.1 编制依据 ......................................................................................................................................... 1.2 工程概况 ......................................................................................................................................... 2 施工布置 ................................................................................................... 2.1 施工布置 ........................................................................................................................................ 2.2 设备选型 ........................................................................................................................................ 3 施工工艺 ................................................................................................... 3.1 施工程序 ......................................................................................................................................... 3.2 施工方法 ......................................................................................................................................... 3.3 钻孔 ................................................................................................................................................. 3.4 高喷灌浆 ......................................................................................................................................... 3.5 回灌及封孔 ..................................................................................................................................... 3.6 特殊情况的处理 ............................................................................................................................. 3.7 质量检查 ......................................................................................................................................... 4 资源配置 ................................................................................................... 4.1 施工人员 ......................................................................................................................................... 4.2 施工机械 ......................................................................................................................................... 5 施工进度计划 ............................................................................................. 6 施工管理措施 ............................................................................................. 6.1 组织措施 ......................................................................................................................................... 6.2 技术措施 ......................................................................................................................................... 7 质量目标及保证措施 .................................................................................... 7.1 质量目标 ......................................................................................................................................... 7.2 质量保证措施 ................................................................................................................................. 8 施工安全保证措施 ....................................................................................... 8.1 安全生产目标 ................................................................................................................................. 8.2 安全生产方针 ................................................................................................................................. 8.3 进行安全培训教育 ......................................................................................................................... 8.4 安全保证技术措施 ......................................................................................................................... 9 文明施工与环境保护措施 .............................................................................. 9.1 文明施工 ......................................................................................................................................... 9.2 环境保护措施 ................................................................................................................................. 附图: (1)高压旋喷灌浆孔平面布置图 (2)高压旋喷灌浆各种施工记录表

高喷灌浆施工方案

汝阳县北汝河综合治理工程 高喷灌浆施工方案 编制: 复核: 审批: 山东黄河工程集团有限公司北汝河综合治理工程项目部年月日

目录 第一章工程概况 (1) 第二章施工现场布置 (1) 第三章灌浆材料 (2) 第四章高喷灌浆施工 (2) 施工现场试验 (2) 施工工艺流程 (3) 施工方法 (3) 第五章质量监测及控制措施 (7) 第六章安全及环境保证措施 (8)

第一章工程概况 北汝河河道治理范围内规划有四级水面工程,四级水面工程回水范围内的堤身及堤基采用高压喷射灌浆防渗墙。具体设计为桩号1+300-5+150高喷墙深度为10-15m,5+150-6+高喷墙深度为8-10m。橡胶坝工程设围堰高喷防渗墙,设计深度约为5m。 本工程高压喷射灌浆防渗墙浆液为水泥浆,采用三管法旋喷摆喷搭接方式成墙,最小成墙厚度为30cm;灌浆轴线平行坝轴线,单排孔,孔距1m,分两序孔施工;要求摆喷角度不小于60°。 第二章施工现场布置 (1)施工场地:对堤身及堤基平台场地进行整平、碾压,以保证喷灌台车施工。 (2)制浆系统:配备1台ZJ-400型高速搅拌机和1台ZJ-800型储浆搅拌机拌制水泥浆满足现场高喷需要。泥浆拌制用1台WJG80-1泥浆搅拌机,将制好的泥浆储在1口10m3的铁箱中备用。 (3)施工用水直接从河道内抽取供应到一口2m3的水箱中,高喷时满足高压水泵和搅拌水泥浆的需要。 (4)施工用电接两岸附近电网,为确保施工期间的电力供给,工地设300KW移动式柴油机备用。 (5)布置按距离施工场地就近为原则,在坝顶布置1座制浆站。采用钢管搭制,四周用彩条布围护,油毛毡盖顶,制浆站内设水泥仓库和灰台,水泥堆放平台采用脚手架管搭制,距地面约1m,上铺脚手板,制浆站四周设排水沟,以排除制浆过程中产生的废水废浆。

SL高喷灌浆规范

前言 本标准是根据原电力工业部《关于下达成1997年制定、修订电力行业标准计划项目的通知》(综科教[1998]28号文)的补充计划进行编制的。 高压喷射灌浆技术自20世纪 70年代引进我国,后逐渐在各行业建筑领域推广,普遍应用于建筑物的地基加固,提高地基承载力,并且取得了令人满意的效果,一些指导高喷灌浆加固地基的行业技术标准也已经颁布实施。 高喷灌浆在水电水利行业中除应用于地基加固外,更广泛地应用于水工建筑物的防渗工程中。与一般的地基加固相比较,建造高喷灌浆防渗墙有不同的特点与要求。多年来,经过水电水利行业广大工程技术人员的努力,在各种规模的水工建筑物中,在复杂多样的地质条件下,建成了大量的高喷灌浆防渗墙,积累了丰富的经验。为了保证高喷灌浆防渗工程的质量,结合水工建筑的特点编制本标准。 本标准由中国电力企业联合会提出。 本标准由电力行业水电施工标准化技术委员会归口并负责解释。 本标准主要起草单位:中国水利水电基础工程局。 本标准参加起草单位:山东省水利水电科学研究院、水利部建设与管理总站。 本标准主要起草人:夏可风、孙钊、查振衡、李允中、张福贤、王明森、蒋振中、赵存厚、肖恩尚、黄灿新。 1 范围 本标准规定了水电水利高压喷射灌浆防渗工程(以下简称高喷灌浆)的技术要求和工程质量检验、评定方法。

本标准本规定适用于淤泥质土、粉质粘土地层以及粉土、砂土、砾石、卵(碎)石等松散透水地基或填筑体的高喷灌浆。对含有较多漂石或块石的地层,应通过高喷灌浆试验确定其适用性和设计、施工参数。 1.0.3水工建筑物防渗工程的高喷灌浆,除应遵守本规范外,尚应符合国家现行有关标准的规定。振孔高喷灌浆以及用于其它建筑物防渗工程的高喷灌浆等,可参考本规范。 2规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适应于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适应于本标准。 GB175 硅酸盐水泥、普通硅酸盐水泥 DL/T5055 水工混凝土掺用粉煤灰技术规范 DL/T5144水工混凝土施工规范 DL/T5148水工建筑物水泥灌浆施工技术规范 3 术语和定义 下列术语和定义适用于本标。 3.0.1高压喷射灌浆 Jet--- groting 一种采用高速射流束冲击、切削破坏地层、以水泥基质浆液在喷射范围内扩散、充填和置换,并与原地层掺混搅合后形成凝结体,从而改变原地层的结构和组成,提高地基或填筑体防渗性能和承载力的施工技术。简称高喷灌浆。

高压旋喷桩技术规范

高压旋喷桩技术规范 高压旋喷桩,是以高压旋转的喷嘴将水泥浆喷入土层与土体混合,形成连续搭接的水泥加固体。施工占地少、振动小、噪音较低,但容易污染环境,成本较高,对于特殊的不能使喷出浆液凝固的土质不宜采用。 1.适用范围 (1)高压喷射注浆法适用于处理淤泥、淤泥质土、流塑、软塑或可塑黏性土、粉土、砂土、黄土、素填土和碎石土等地基。 (2)当土中含有较多的大粒径块石、坚硬黏性土、含大量植物根茎或有过多的有机质时,对淤泥和泥炭土以及已有建筑物的湿陷性黄土地基的加固,应根据现场试验结果确定其适用程度。应通过高压喷射注浆试验确定其适用性和技术参数。 (3)高压喷射注浆法,对基岩和碎石土中的卵石、块石、漂石呈骨架结构的地层,地下水流速过大和已涌水的地基工程,地下水具有侵蚀性,应慎重使用。 (4)高压喷射注浆法可用于既有建筑和新建建筑的地基加固处理、深基坑止水帷幕、边坡挡土或挡水、基坑底部加固、防止管涌与隆起、地下大口径管道围封与加固、地铁工程的土层加固或防水、水库大坝、海堤、江河堤防、坝体坝基防渗加固、构筑地下水库截渗坝等工程。 2.基本规定 (1)高压喷射注浆地基工程的设计和施工,应因地制宜,综合考虑地基类型和性质、地下水条件、上部结构形式、荷载大小,场地环境、施工设备性能等因素,做到技术先进,经济合理,确保工程质量。 (2)高压喷射注浆法的注浆形式分旋喷注浆、摆喷注浆和定喷注浆等3种类别。根据工程需要和机具设备条件,可分别采用单管法、二管法和三管法,加固体形状可分为圆柱状、扇形块状、壁状和板状。 (3)高压喷射注浆定喷适用于粒径不大于20mm的松散地层,摆喷适用于粒径不大于60mm的松散地层,大角度摆喷适用于粒径不大于100mm的松散地层,旋喷适用于卵砾石地层及基岩残坡积层。 (4)在制定高压喷射注浆方案时,应掌握场地的工程地质、水文地质和建筑结构设计资料等。对既有建筑尚应搜集有关的历史和现状等资料、邻近建筑和地下埋设物等资料。 (5)高压喷射注浆方案确定后,应结合工程情况进行现场试验、试验性施工或根据工程经验确定施工参数及工艺。 (6)高压喷射注浆试验场地应选择在对整个工程有代表性地段,通过试验能够反映出高压喷射注浆后对地基处理工程所起到的加固或防渗效果。 3.施工准备 1. 材料、成品、半成品、构配件进场验收和复试要求 (1) 高压喷射注浆法所用灌浆材料,主要是水泥和水,必要时加入少量外加剂。 (2) 高压喷射注浆所采用的水泥品种和标号,应根据环境和工程需要确定,一般情况下,宜采用普通硅酸盐水泥,其强度等级不宜低于32.5。使用其他水泥注浆时应得到设计许可。 (3) 注浆所用水泥应符合《硅酸盐水泥、普通硅酸盐水泥》GB 175—1999中的规定。 (4) 高压喷射注浆用水泥必须符合质量标准,应严格防潮和缩短存放时间,施工过程中应抽样检查,不得使用过期的和受潮结块的水泥。 (5) 搅拌水泥浆所用的水,应符合《混凝土拌合用水标准》JGJ 63—89的规定。 (6) 高压喷射注浆一般使用纯水泥浆液。在特殊地质条件下或有特殊要求时,根据工程需要,通过现场注浆试验论证可使用不同类型浆液。如水泥砂浆等。 (7) 根据需要可在水泥浆液加入粉细砂、粉煤灰、早强剂、速凝剂、水玻璃等外加剂。 2.主要施工机具、设备 (1) 高压喷射注浆法所用施工机具设备,有国产设备和进口设备。施工用主要设备机具有:地质成孔设

高压旋喷灌浆施工实例

高压旋喷灌浆施工实例 高压旋喷灌浆施工方法说明 1工程简要概况 本工程砂砾石层截渗采用旋喷桩,施工轴线长度283m。分河床段和两岸段,河床段砂砾石层厚度8-12m,上接心墙粘土,底部为基岩;两岸段无砂砾石层,心墙粘土以下为基岩。初设旋喷孔距1.0m,钻孔工作量为8535m,旋喷工作量为2471m。截渗面积2289m2。 2施工程序 高压旋喷灌浆孔均分两序或三序施工(遇串浆、串风现象,分成三序施工),总程序为:施工临建(包括水管、电缆铺设、排污系统和集中制浆站建造)、高喷灌浆试验、高喷钻孔、高喷灌浆(先封堵河床段,后施工两岸段)和墙体检查。 高喷灌浆施工程序见图3-1。 图3-1 高喷灌浆施工程序图 3钻孔施工工艺 3.1钻孔设备 拟采用9台地质钻机造孔,其中重庆探矿机械厂生产的XY-2型钻机5台和杭州探矿机械厂生产的SGZ-ⅢA型回转式地质钻机各4台。每台钻机配一台BW200/4型双作用柱塞泵钻孔。 3.2钻孔方法 钻进方法采用硬质合金回转钻进、金刚石钻进、合金牙轮钻进等方法成孔。心墙粘土层段一般宜采用干钻取芯成孔,必要时可向孔内加入少量清水或泥浆;亦可采用泥浆钻进,冲洗液选用优质粘土泥浆或膨润土泥浆;当坝体心墙粘土适合于自然造浆时,可用清水做为冲洗液,但泵量应根据需要严格控制。各种造孔方式均以不破坏坝体心墙粘土结构为原则。砂砾石层采用硬质合金回转钻进、合金牙轮钻进,泥浆护壁,基岩段造孔采用硬质合金回转钻进或金刚石钻进方法。 3.3钻孔基本要求 孔径:高喷钻孔孔径不小于Φ110mm。 孔深:终孔深度以达到设计要求为准,即伸入基岩1.0m。 孔斜:孔斜合格标准为偏斜率≤0.5%。 桩位:根据施工图纸规定的桩位进行放样定位,其中心允许误差应不大于1%孔距。 3.4孔斜测量与控制 ⑴孔斜测量 测量仪器采用上海地质仪器厂制造的KXP-1轻便测斜仪,便于操作,可直接从操作箱刻度盘上观察到测量结果,精度可满足工程使用要求。因钻孔孔径比仪器外径较大,以求测量结果真实准确,测孔时配加导向,测斜仪安装在导向管内,与导向管(长度 3.5-4.0m,外径与钻孔钻具外径相同)同心同轴。导向装置如图3-2所示。

高喷灌浆施工方案

X X X X X X X水库工程 施工标段2 高喷防渗墙工程施工方案 编制: 审核: 批准: XXXXXXXXX公司XXXXXXXXX水库工程施工标段2项目经理部 二○一五年一月

目录 一、编制依据1 二、工程概况1 2.1 工程简介1 2.2 工程地质概况1 2.3设计概况3 三、旋喷桩施工准备3 3.1 旋喷桩施工准备工作3 3.2 施工机具配置3 3.3劳动力组织4 四、高压旋喷桩施工工艺4 4.1 工艺原理及技术要求4 4.2 高压旋喷注浆工艺流程5 4.3 施工步骤6 五、高压旋喷工艺施工常见问题、预防措施及处理方法7 六、质量控制及检查方法8 6.1 施工质量控制要点8 6.2 质量检验内容及方法9 6.3 技术资料管理9 七、安全生产及文明施工10 7.1 安全生产、文明施工控制要点10 八、环保施工保证体系及措施13 8.1 文明施工管理体系13 8.2 施工环境保护措施13

旋喷桩止水加固工程施工方案 一、编制依据 1、《水利水电工程高压喷射灌浆技术规范》(DL/T5200-2004), 2、《通用硅酸盐水泥》GB175—2007, 3、招标文件。 二、工程概况 2.1 工程简介 XXXXXX位于整体项目的西部,西临宝源湖水库,北临XXXXX,南临XXXX,东临排水沟,占地面积约3392.76亩。总库容942.30万立方米;主要建筑物包括围坝填筑及护砌、入库泵站、出库泵站及围坝塑性砼截渗墙等。 本合同工程为XXXX水库工程(第二标段),主要合同内容为桩号4+600~5+400段围坝工程。主要包括围坝填筑,上游护坡工程,塑性砼防渗墙,井筒处理等。 2.2工程地质概况 库区勘察控制深度内均为第四系全新统~上更新统冲积、冲积湖积、冲洪积堆积的地层,岩性相变较大,土的状态亦有一定的差异;上部以全新统冲积堆积的饱和、松散状的砂壤土为主。夹杂薄层粘土;中部以全新统冲湖积堆积的粘土为主,下部主要为上更新统冲洪积的壤土夹姜石、粘土夹姜石、砂壤土为主(局部为粉细砂),大层分布基本稳定,地面以下一般12.0~30.0m范围内较为杂乱。该水库为平原围堤式水库,库区水文地质条件基本一致,现综合叙述如下: (一)水文地质特征 区内地下水主要为第四系孔隙潜水(局部具微承压性),赋存于砂壤土(局部为粉细砂)中,其结构一般较松散,透水性较均一;其他主要赋存于裂隙粘土、壤土夹姜石中,具一定的连通性,多为网状、层状分布,裂隙(局部为蒜瓣状结构)发育不均匀,透水性亦不均一,两类地层中的潜水水力联系较密切。据现场抽水试验:砂壤土渗透系数范围值0.62~2.91m/d,属中等透水层;粘土渗透系数范围值0.01~3.70m/d;以弱透水~中等透水层为主,壤土夹姜石渗透系数范围值0.21~4.27m/d,为中等透水,局部裂隙较发育,姜石含量较高的粘性土层亦为中等透水层。抽水试验成果及建议

水利水电工程施工中高压喷射灌浆技术 樊世文

水利水电工程施工中高压喷射灌浆技术樊世文 发表时间:2019-03-05T14:39:31.343Z 来源:《防护工程》2018年第35期作者:樊世文 [导读] 以达到预期目的。该技术施工比较简单,原料丰富、价格低廉,而且具有良好的耐久性,因此,使用范围非常广。 泗洪县水利工程处江苏宿迁 223800 摘要:随着社会经济不断发展,我国对于水利水电工程施工质量问题越来越重视。因此,在社会环境下,水利水电施工设备在不断发展中完善与更新,并且施工技术同样随着社会的发展而不断创新。因此,不少工作人员为了有效提高我国水利水电工程施工效率及质量,不断更新与完善水利水电施工技术。其中,高压喷射灌浆技术作当前我国水利水电行业整体施工重要措施之一.为水利水电工程施工带来非常巨大的效率及保障,进而被广泛推广及使用。基于此,本文主要就水利水电施工中的高压喷射灌浆技术进行研究与探讨。 关键词:水利水电;高压喷射灌浆;施工 我国的水利水电工程建设在我国科技不断发展的带动下,已经取得了非常显著地进步,特别是工程的施工阶段,新技术的应用大大提升了我国水利水电工程的施工质量以及施工效率。本文阐述的高压喷射灌浆施工技术就是应用了现阶段最先进的工程施工技术,由于有了新技术的加入,高压灌浆施工技术在整个施工过程中占有的地位还是比较显著的。我国最早引入此项灌浆施工技术是20世纪70年代,随着此项技术的不断推广以及技术的不断成熟以及发展,现阶段我国水利水电工程在灌浆施工过程中应用此项技术是较为广泛的。最显著的一个例子就是我们在水利水电施工中的高压灌浆施工墙,这种施工墙具有非常好的防渗效果,能够保障施工的质量。同时为了有效地提升水利水电建筑物本身的稳定性,不断加大建筑基础的承载能力,高压灌浆喷射施工技术还是非常有效的。高压喷射灌浆施工技术在整个施工技术中还是有很好的施工优势。最主要的优势有两个。第一个是能够有效地提升建筑物本身的基础稳定能力;第二个是能够最大限度地提升建筑工程的施工防渗能力。因此本文从高压喷射灌浆施工技术的技术性能以及施工流程、施工工艺等方面进行详细地论述以及阐述,希望能够给相关的施工一定的参考。 1 高压喷射灌浆技术及其意义 1.1高压喷射灌浆技术的概念 高压喷射油浆技术是灌浆法的一种,也可以看做是灌浆法的延伸,即遵循灌浆原理,对高压喷射技术加以应用的一种地基加固方式。其工作原理为:借助高压水或浆液射入搅拌地层,同时将水泥浆灌入,相互混合形成一种强度较大的结体,使得原地基的承载力和防渗性都有所提升,以达到预期目的。该技术施工比较简单,原料丰富、价格低廉,而且具有良好的耐久性,因此,使用范围非常广。 1.2高压喷射灌浆技术的意义 从功能作用方面来说,水利水电工程首先是要为社会服务,满足人们基本的用水需求,此外,在早季为农耕提供浇灌条件,在汛期负责防洪工作等。我国地域广阔,地形地貌多样,水利水电工程以中小型为主,且分布较为分散。因此,质量会呈现出很大不同。随着建设时间的延长,己经很少有良好的地基适合用以水库或河坝的建设,在施工时,工程的稳定性和安全性面临着严峻挑战。另外,建筑物的老化容易出现渗透现象,一且发生渗透,可能对当地居民的生命构成威胁,这就要求加固地基,做好防渗处理工作。而灌浆施工技术是最好的选择,必须给予高度重视。 1.3高压喷射灌浆技术的特点 1、压喷射法就是利用工程钻机钻孔至设计处理的深度后,用高压泥浆泵,通过安装在钻杆(喷杆)杆端置于孔底的特殊喷嘴,向周围土体高压喷射固化浆液(一般使用水泥浆液),同时钻杆(喷杆)以一定的速度边旋转边提升,高压射流使一定范围内的土体结构破坏,并强制与固化浆液混合,凝固后便在土体中形成具有一定性能和形状的固结体。 2、固结体的形状和喷射流的移动方向有关。一般分为旋转喷射(简称旋喷),定向喷射(简称定喷)和摆动喷射(简称摆喷)。旋喷桩主要用于加固地基,提高地基的抗剪强度,改善地基土的变形性能,使其在上部结构荷载作用下,不至破坏或产生过大的变形。定喷固结体呈壁状,摆喷形成厚度较大的扇状固结体。定喷和摆喷通常用于地基防渗,改善地基土的水力条件及边坡稳定等工程。 2高压喷射灌浆技术质量控制措施 在水利水电工程施工初始阶段,施工人员应当根据施工现场实际状况以及工程施工具体设计规划,对施工场地进项平整处理,将施工地下障碍物清除,避免施工过程中由于场地因素造成施工进度的延误。另外,在灌浆压力以及掘进速度上,应当进行合理控制,与此同时,为了保证浆液处于沸腾状态,送气量同样需要进行严格控制。除此之外,施工过程中所有喷墙操作必须按照相关规定严格进行,避免出现断浆、离析等匀问题。在施工过程中,施工所需的材料必须严格按照施工要求及材料标准进行控制,保证施工材料符合本次工程施工要求,并且所需材料需要进行检测,保证材料精准度。 在进行钻孔操作时,应当严格查验钻孔效果及质量,待钻孔合格后,将孔内存在的杂物进行清除,并利用风、水清洗敞开的孔口,直到流出水质清澈便停止清洗工作。 在进行灌浆操作的过程中,应当尽可能避免由于灌浆压力作用下,而导致裂缝两边混凝土异常变形。因此,在施工过程中,施工人员需要严密监控裂缝情况,并确保单孔基本不再吸浆。 3在我国水利水电工程施工过程中高压喷射灌浆施工技术在应用中存在的具体通病以及相应的处理办法 3.1 高压喷射灌浆过程中出现的断桩质量通病 在高压喷射灌浆施工技术的应用中,断桩的质量问题是时常发生的问题之一。这种问题我们在施工中可以称之为施工的质量通病之一。这一问题的出现主要是由于在拆管或者是灌浆中断的时候,管路的接头处没有有效的搭接长度,很多时候没有进行搭接处理,这样就会导致断桩的问题出现。为了有效的处理这一问题,我们在施工的过程中要在灌浆中断的时候,对灌浆管路进行标记处理,然后按照标准规范进行管路的搭接,然后进行灌浆的高压复喷。 3.2 高压喷射灌浆过程中出现的喷嘴以及喷浆管堵塞的质量通病 喷浆管中有碎渣等硬物或在下喷管时,喷嘴保护不当。防治措施:使用清洁的水源,并经常检查、清洁高压水泵的过滤网;拆除检查注浆管路,并在注浆后彻底清洗注浆泵体和管路;严禁使用过期结块水泥,最好能使用散装水泥,同时加强水泥浆液的多重过滤等:在下

高压旋喷桩施工工艺及要点

高压旋喷桩施工工艺及要点 高压喷射注浆法是利用钻机把带有喷嘴的注浆管钻进土层的预定位置后,以高压设备使浆液或水、(空气)成为20~40MPa的高压射流从喷嘴中喷射出来,冲切、扰动、破坏土体,同时钻杆以一定速度逐渐提升,将浆液与土粒强制搅拌混合,浆液凝固后,在土中形成一个圆柱状固结体(即旋喷桩),以达到加固地基或止水防渗的目的。 一、适用范围 1.可广泛应用于淤泥、淤泥质土、粘性土、粉质粘土、粉土(亚砂土)、砂土、黄土及人工填土中的素填土,甚至碎石土等多种土层。 2.可作为既有建筑和新建建筑的地基加固之用,也可作为基础防渗之用;可作为施工中的临时措施(如深基坑侧壁挡土或挡水、防水帷幕等),也可作为永久建筑物的地基加固、防渗处理。 3.当用于处理泥炭土或地下水具有侵蚀性、地下水流速过大和已涌水的地基工程时,宜通过试验确定其适用性。 根据喷射方法的不同,可分为单管法、二重管法和三重管法。 单管法:单层喷射管,仅喷射水泥浆。 二重管法:又称浆液气体喷射法,是用二重注浆管同时将高压水泥浆和空气两种介质喷射流横向喷射出,冲击破坏土体。在高压浆液和它外圈环绕气流的共同作用下,破坏土体的能量显著增大,最后在土中形成较大的固结体。

三重管法:是一种浆液、水、气喷射法,使用分别输送水、气、浆液三种介质的三重注浆管,在以高压泵等高压发生装置产生高压水流的周围环绕一股圆筒状气流,进行高压水流喷射流和气流同轴喷射冲切土体,形成较大的空隙,再由泥浆泵将水泥浆以较低压力注入到被切割、破碎的地基中,喷嘴作旋转和提升运动,使水泥浆与土混合,在土中凝固,形成较大的固结体,其加固体直径可达2m。

高喷灌浆

松花江干流大顶山航电枢纽工程 围堰高喷灌浆施工方案 一施工条件 略。 二高喷灌浆施工方法 1 施工工艺 根据招标文件要求,该标段围堰高喷灌浆防渗施工拟采用振孔高喷工艺进行施工。该工艺具有造孔精度高、速度快、墙体连续性好、质量可靠等显著特点,能够在任何第四系地层中建造优质防渗墙。 (1)施工工序与工艺流程 摆动振动高喷施工工序见图2-1。 施工工艺框图(2-1) (2)摆动振孔高喷成墙工艺原理 摆动振孔高喷成墙工艺原理见图2-2。 图2-2 成墙工艺原理示意图

摆动振孔高喷工艺流程见图2-3。 图2-3 施工工艺流程图

摆动振孔高喷连接方式:采用施工轴线方向对接方式见图2-4。 图2-4 摆喷连接示意图 20°~40° 摆喷轴线 摆喷孔位 2 高喷技术参数 根据规范要求和以往工程经验,初定孔距0.8~1.0m ,其它主要参数如下: a 提升速度0.3~0.4m/min ; b 摆动角度20o~40o;摆动速度20~40次/min ; c 高压水压力30~40Mpa ;高压水流量70L/min ; d 气压力0.3~0.6Mpa ;气流量1~3m3/min ; e 浆压力0.3~1.0Mpa ;浆流量60~80L/min ;浆液密度1.6~1.7g/cm3; f 浆液配比:水灰比为 1:1; g 孔斜率≤1.5%; 水泥采用425#普通硅酸盐水泥,水泥应不受潮,不结块。上述参数为初定参数,通过现场试喷后,最终确定施工参数报监理工程师批准后实施。 3 浆液配制与回收 (1)浆液配制 a 制浆站严格按照经监理工程师批准后的水灰比配制纯水泥浆液,浆液各项指标必须符合技术要求。 b 水泥采用普通硅酸盐水泥,标号不低于425#,要求细度为通过80μm 方孔筛余量不宜大于5%。 c 称重误差小于5%。 d 制浆搅拌时间:普通搅拌机不少于3min ;高速搅拌机不少于30s 。从制浆到用

高喷灌浆技术交底大全

YSJL11-01 技术交底记录 编号:JSJD1-001 单位工程名称上游戗堤和下游围堰交底日期年月日 分部分项工程 名称 上游围堰戗堤 高喷灌浆防渗墙 科室/班组名称 交底内容: 一、项目工程概况 上游围堰戗堤高喷灌浆防渗墙轴线位置为主坝上游围堰戗堤基础及左岸台地,工程范围桩号高0+000~高0+920,墙顶设计高程352.4m,墙底高程为深入基岩不小于0.5m,高喷灌浆防渗墙采用旋喷套接形式,单排布置,孔距1m,分二序孔施工,二序相邻桩搭接按长度不小于0.2m、成墙厚度应不小于0.9m,高喷卵砾石成墙强度不小于4MPa、粘性土成墙强度不小于2MPa。主要项目包括:高喷灌浆生产性试验、钻孔、灌浆、封孔及桩帽砼浇筑等施工。 灌浆造孔约2.20万m,浇浆约2万m,砼浇筑700m3。 二、施工布置 根据施工图设计技术要求,工程地质岩性实际情况,和现场地形情况,以及高喷灌浆现场生产性试验成果等,结合施工进度计划,以平行、流水作业组织形式采取分段施工,自左岸向右岸的顺序划分三个施工作业段,具体划分如下: 第一作业段:即主坝左岸台地挖方段,桩号范围高0+000~高0+220段,长220m。 第二作业段:即戗堤基础左岸I级阶地段,桩号范围高0+220~高0+550段,长330m。

第三作业段:即戗堤基础河槽段及右岸段,桩号范围高0+550~高0+920段,长370m。 高喷灌浆施工总体顺序划分为三个施工阶段; 第一阶段:先施工第二作业段,该段高喷灌浆施工是在该段戗堤填筑至▽353m高程后进行; 第二阶段:施工第三作业段,该段高喷灌浆施工是在戗堤截流后并填筑至▽353m高程后进行。 第三阶段:施工第一作业段,由于该段施工图设计标术要求高喷灌浆进入壤土不小于3m,按此设计要求,对该段先进行开挖整治在满足高喷灌浆施工作业场地条件后,组织施工。 施工布置;第一阶段,配置造孔机械12台,灌浆设备3套,全面开花、平行作业;第二阶段配置造孔机械18台,灌浆设备5套,全面开花、平行作业;第三阶段,配置造孔机械6台,灌浆设备3套,分段作业。 三、施工进度计划 1、计划工期: 2016年7月1日开工,2016年12月底完成,共184个日历天。 2、计划安排 施工准备:2016年7月1日~2016年7月20日; 高喷灌浆生产性试验:2016年7月16日~2016年8月15日; 戗堤左岸I级阶地段(高0+220~高0+550段):2016年8月16日~2016年10月底; 戗堤河槽段及右岸段(高0+550~高0+920段):2016年10月26日~2016年12月底;

高压旋喷注浆原理及施工

岩土钻掘设备课程设计 课题名称:高压喷射注浆工艺 汇报人:孔海潮 小组成员:李立辰张田田孔海潮 张继超张良余子烨李洲 院系:工程学院班级:051123 专业:地质工程(岩土钻掘方向) 指导老师:卢春华

精品文档 。 1欢迎下载 前言 ........................ 错误!未定义书签。 第一章 高压喷射注浆法的定义与种类 (2) 第一节 高压喷射注浆法的定义 (2) 第二节 高压喷射注浆法的种类 (3) 第二章 高压喷射注浆法旳特点及适用条件 (5) 第一节 高压喷射注浆法的主要特点 (5) 第二节 高压喷射注浆法的适用条件 (5) 第三章 高压喷射注浆法加固机理 (7) 第一节 喷射流的相关性质 (7) 第二节 高压喷射流对土体的破坏作用 (9) 第三节 高压喷射流成桩(壁)机理 (10) 第四章 高压喷射注浆机械 (12) 第一节 施工机具 (12) 第五章 施工工艺 ........................ (20) 第一节 高压喷射注浆工艺流程见图 (20) 第二节 施工要点 (21) 第三节 常见施工问题及处理22展望 (22)

2 中国地质大学(武汉) 前言 1960年日本在中西涉博士发明了单管高压旋喷注浆法(CCP工法)以后,又相继开发了二重管高压旋喷注浆法(JGS工法)、三重管高压旋喷注浆法(GJG工法),他们在三重管高压旋喷注浆法的基础上,开发的555一MAN施工法(SuPer5011stabilizationManagement)和RJP(超高压旋喷注浆法,RodinJetPile)工法,旋喷直径最大可达4m,其研究的全方位高压旋喷注浆法(MJS工法),是一种全方位(水平和倾斜方向)大孔径旋摆喷技术,该技术包括喷头测试装置和排泥处理装置。近年来,日本又把高压喷射注浆法与深层水泥浆液搅拌法结合起来,同时发挥机械搅拌和射流搅拌两者的优点,形成了深层喷射搅拌混合法。 高压喷射注浆技术的发明,完善了注浆技术体系,使施工注浆结构体成为现实。低压的渗透注浆可使土体不变形、浆液充填土颗粒间孔隙、附加地应力较小,中压的压密注浆造成土体变形、浆液与土体共同形成似柱状固结体、附加地应力较大,较高压的劈裂注浆能够破坏土体、产生树状固结体、附加地应力较大,而高压喷射注浆利用高压将土体切割后部分获全部排出、浆液在切割范围内均匀搅拌或置换形成高强度的结构体、附加地应力小,注浆技术成为较完整的技术体系。高压喷射注浆技术的发展促进了注浆材料的发展,使成本低廉的水泥浆材逐步替代化学浆材,进一步减小了对环境的污染和降低工程造价。 我国注浆技术起步较晚但发展迅速,上世纪50年代开始初步掌握注浆技术,60年代开始在继水电行业进行坝基基础注浆,静压注浆法在许多行业的矿山井巷、软基加固、边坡治理等领域得到应用,70年代末在铁路行业开始进行高压喷射注浆法的研究和应用,随后在冶金、煤炭、水电、建筑、交通等各部门进行了大量的工程应用。历经四十余年的发展,我国注浆技术得到了成熟的进步,注浆材料和注浆设备均实现了自行研制和生产,注浆技术水平已可跻身国际先进行列。 第一章高压喷射注浆法的定义与种类 第一节高压喷射注浆法的定义 高压喷射注浆,就是利用钻机把带有喷嘴的注浆管钻进至土层预定深度后,以20--40MPa的压力把浆液或水从喷嘴中喷射出来,形成喷射流冲击破坏土层,当能量大、速度快和动脉状的射流动压大于土层结构强度时,土颗粒便从土层中剥落下来。一部分细颗粒随浆液或水冒出地面,其余土粒在射流的冲击力、离心力和重力等力的作用下,与浆液搅拌混合,并按一定的浆土比例和质量大小,有规律的重新排列,浆液凝固后,便在土层中形成一个固结体。

相关文档
