大桥动静载检测试验方案大桥动静载检测试验方案1.概述2.试验目的（1）通过荷载试验，检验桥梁的工程质量，验证结构的可靠性，为桥梁竣工验收提供必要的技术数据。
（2）通过实桥的静载试验，了解结构在试验荷载作用下的实际工作状态，检验结构承载能力是否达到设计标准。
（3）通过动力荷载试验，了解桥跨结构的自振特性，以及在长期使用荷载作用下的动力性能。
为今后营运提供初始状态数据，建立大桥的原始档案。
3.试验依据(1)《公路桥涵养护规范》（JTG H11-2004）(2)《混凝土结构试验方法标准》（GB50152-92）(3)《大跨径混凝土桥梁的试验方法》（交通部公路科研所等 1982.10）(4)《公路旧桥承载能力鉴定方法》（交通部标准1988）(5) 公路桥梁设计、施工有关规范、规程及标准(6)大桥有关设计文件、施工图等技术资料4.试验主要项目4.1全桥考察(1)结构外观检查桥梁结构的现有工作状态和外观。
(2)混凝土强度采用回弹的方式现场检定各结构部位的混凝土强度。
4.2静载试验(1)结构检算及荷载设计根据考察及检测结果，按实际情况对桥梁进行全面的内力及变形的结构检算，并进行试验荷载设计。
(2)静载试验①准备工作测试断面的选取及测点布置，元件布设，仪器调试。
②现场加载试验1）环境参数检测2）加载试验在试验荷载（正载、偏载）作用下测定：●主梁中跨、边跨跨中的最大挠度值及中跨、边跨挠曲状况；●主梁控制断面最大正弯矩；●主梁控制断面最大负弯矩；●试验过程中结构裂缝的出现、扩展及闭合观测；4.3动载试验(1)结构的动力特性（自振频率、振型、阻尼特性）(2)结构的动力响应（动力系数、振幅等）5.试验方法及相应使用的主要仪器设备5.1全桥考察5.1.1桥面系的检查(1) 桥面铺装：以桥跨为单元进行检查记录，用钢尺量出其大小，将病害的名称、程度、大致位置画出示意图，对严重的病害进行拍照以便查找。
检测内容包括：桥面铺装有无严重的裂缝（龟裂、纵横向裂缝）、坑槽、波浪、桥面防水层是否漏水。
桥梁结构荷载试验
附加测点：1/8截面挠度和应变
动载测点： 1、简支梁桥—跨中挠度、支点沉降、跨中截面应变；
附加测点：1/4截面挠度和应变 2、连续梁桥—跨中挠度、支点沉降、跨中和支点截面应变；
附加测点：边跨最大变形和最大内力截面的挠度和应 力 3、悬臂梁桥—悬臂端部挠度、支点沉降、支点截面应变；
静载试验注意事项：
试验荷载分级 试验实施过程中应按照试验方案指定的 分级加载方式进行加载试验。 ➢试验控制 第一级荷载施加后，观察结构的反应（应变 、挠度、裂纹），确定第二、三级荷载的施加方式（是 否施加及施加位置），确保结构安全。 ➢应变采集 待反应稳定后，每级荷载下采用静态应变测 试系统记录结构应变3次，两次时间间隔为5分钟。 ➢位移采集 每级荷载下记录各位移传感器的变化值。 ➢裂纹观察 记录试验跨梁体在无试验荷载作用时的初始 裂纹状态，观测试验荷载加载阶段和卸载后的各箱裂纹 的出现情况和变化。 ➢车位记录 各级荷载施加完成后，量测车辆实际加载位 置，并详细记录。
2、搭设脚手架和测试支架 脚手架和测试支架应分开搭设互不影响，并应具有
足够的强度、刚度和稳定性。 3、静载试验加载位置的放样和卸载位置的安排 4、试验人员组织及分工 5、其他准备工作
安全设施、供电照明设施、通信联络设施、桥面交通 管制等工作。
二、试验对象的考察
1、技术文件和资料的收集 2、桥梁结构现状调查 （1）用直观或量测的方法确定结构各部分的几何形状及相互位
置偏差； （2） 确定墩台的空间位置和距离、记录有无沉降、隆起、倾
斜和转动等； （3）观察圬工体的外表质量； （4）考察现有的损伤、裂缝、蜂窝、麻面、钢筋外露、混凝土
公路桥梁工程检测中的动载试验分析
公路桥梁工程检测中的动载试验分析摘要：伴随着我国公路桥梁建设规模的扩大以及工程技术的进步，公路桥梁的建设已经走出国门，这证明了我国工程建造技术的领先优势以及工程质量的可靠性。
在公路桥梁的质量检测试验中，动载试验是其中的关键环节，能够为工程投入使用后的车辆通行安全提供保障。
本文就以动载试验为主要对象，分析其在公路桥梁建设中的具体应用。
关键词：公路桥梁；动载试验；分析桥梁是承受动荷载的结构物，针对日常运营过程中存在的各种各样的桥梁动态问题，是否存在安全隐患并影响结构安全，我们有必要研究清楚在动荷载作用下桥梁结构的实际工作状态。
由此，桥梁动载试验就应运而生，其主要研究桥梁结构本身的动力特性和动荷载作用下的动力响应，弥补一些理论计算上的不足，并有助于发现隐蔽病害。
能够检验桥梁结构的设计与施工质量，确定桥梁结构的实际承载能力，为发展桥梁设计理论和提高施工工艺水平，积累技术数据提供科学依据，为制定桥梁加固或改建技术方案提供可靠保障。
1.动载试验概述在进行高速公路桥梁的承载能力评定过程中，荷载试验是最为普遍的检测评定方法，它对于桥梁的整体受力性能和公路桥梁的运营承载力能准确客观的反映。
如果对于桥梁的承载能力运营情况不明确，一般需进行荷载试验。
在进行实际检测数据时与高速公路桥梁的理论的数据进行比较，校验的应力校验系数和挠度校验系数作为可参考与衡量的数据与标准，从而对高速公路桥梁的实际运行能力和承载能力进行准确的评估。
在进行高速公里桥梁承载力进行评定过程中，必须要选取科学的理论与准确的方法进行计算。
对于公路桥梁结构较复杂的现象，进行试验的技术人员就有必要建立有限元模型。
有限元模型主要是依据公路桥梁施工设计图纸和实际的测量数据进行及时准确的修改，使复杂的桥梁结构数据得以准确清晰的体现。
在进行修改过程中，可以运用动载试验检测结果对有限元模型进行修改，其中修改的内容主要是有限元模型的几何参数以及物理学参数，以保证荷载试验结果与有限元模型在数据及结果上保持动力特性相一致。
桥梁结构荷载试验
成桥动力荷载试验三、桥梁动载试验（一）检测项目和参数桥梁结构动力荷载试验的项目内容包括：1、检验桥梁结构在动力荷载作用下的受迫振动响应，如桥梁结构动位移、动应力等动力响应，测试桥梁结构的位移冲击系数、应力冲击系数；2、测定桥梁结构的自振特性，如结构的自振频率、振型和阻尼比等的脉动试验或跳车激振试验；3、测定动荷载本身的动力特性，如动力荷载的大小、自振频率等。
（二）检测方案进行桥梁结构动荷载之前，应编写试验方案，其主要内容包括：1、试验目的和依据；2、试验项目和主要测试参数，确定试验荷载工况，并设计测点布置图，每一测点均应有编号，给出测点布置图；3、根据试验项目和要求，选择试验仪器设备，计划设备布置方案；4、制定试验日程，明确人员分工，使测试过程做到统一指挥，有序进行；5、提出试验过程中需要业主配合的有关事项，如：联系方式、提供电源、必要的脚手架和及时的交通管制等。
（三）仪器设备桥梁结构振动测试的测试传感器，主要包括：应变传感器和振动响应传感器。
应变传感器可以采用和静态应变测试相同的应变片，振动响应传感器主要测试动态位移、速度和加速度，采用的传感器主要有加速度传感器和拾振器。
动载试验常用的仪器、仪表的使用精度和测量范围如表1所示。
表1 桥梁结构动载试验常用仪器及技术参数（四）作业指导书1、桥梁结构振动测试的目的桥梁结构的动载测试是研究桥梁结构的自振特性和车辆动力荷载与结构的耦合振动特性，是判断桥梁结构运营状况和承载能力的重要指标。
2、准备工作动载试验前，首先应按照试验方案进行准备工作，其内容主要包括：（1）搜集与试验桥梁有关的设计资料和图纸，详细研究确定试验荷载；（2）现场调查桥上和连接线线路状况、线路容许速度和车量实际过桥速度；（3）了解有关试验部位情况，确定导线布置和布线方案以及仪器安放位置的确定；（4）对拟开展试验的项目和测试点，进行理论分析计算，得出试验荷载作用下结构的应力、位移及自振频率，以便与实测值进行比较分析。
桥梁静动载试验检测方案讲解精选全文完整版
可编辑修改精选全文完整版预制梁板静载及成桥静、动载试验检测方案预制梁板静载试验方案一、试验目的和内容预制梁板静载试验是对结构工作状态进行直接测试的一种鉴定手段。
结构在试验荷载作用下，通过测试控制截面的静应变、静挠度，并与理论计算结果对比，从而判断结构的工作状态和受力性能。
试验的目的主要是通过对预制梁板在设计使用荷载下的受力性能进行测试，了解单梁的实际受力性能，从而积累科学技术资料，为设计提供试验资料。
二、试验技术标准和依据1、《大跨径混凝土桥梁的试验方法》（经1982年10月在柏林举行的专题第五次专家会议通过），交通部公路科学研究所、交通部公路局技术处、交通部公路规划设计院，1982年10月，北京（以下简称《试验方法》）；2、《公路工程质量检验评定标准》 JTG F80/1-2004；3、《公路桥涵设计通用规范》 JTG D60-2004；4、《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTG D62-2004；5、《公路桥梁承载能力检测评定规程（征求意见稿）》交通部公路科学研究所；6、《公路工程技术标准》 JTG B01-2004；7、《桥梁工程检测手册》人民交通出版社;8、《城市桥梁设计荷载标准》CJJ77-98;9、相关的图纸及文件。
三、测试项目和测点布置1、测试跨中砼应变：测试跨中应变能较好地反映设计和施工质量情况，预应力梁以砼应变为主，在梁跨中和一侧四分点梁底、顶板各布置二个应变测点，跨中腹板沿梁高布置三个应变测点，共布置14个应变测点。
2、测试跨中挠度：满足正常使用对结构的刚度要求，体现在跨中挠度应小于设计计算值或规范规定的允许值,梁跨中、四分点各布置二个挠度测点。
3、测试支座变形（沉陷）：测定支座沉陷量是消除其对跨中挠度的影响,两端支座处分别布置二个测点检测支座变形（沉陷）。
4、测定残余值：试验荷载卸载后，测定梁挠度值、应变值与卸载后相对应的残余值比值，利于梁结构试验结果评定。
5、裂缝观测:试验前和试验过程中，对梁结构是否出现裂缝进行观测，拟了解梁施工质量和利于试验数据分析。

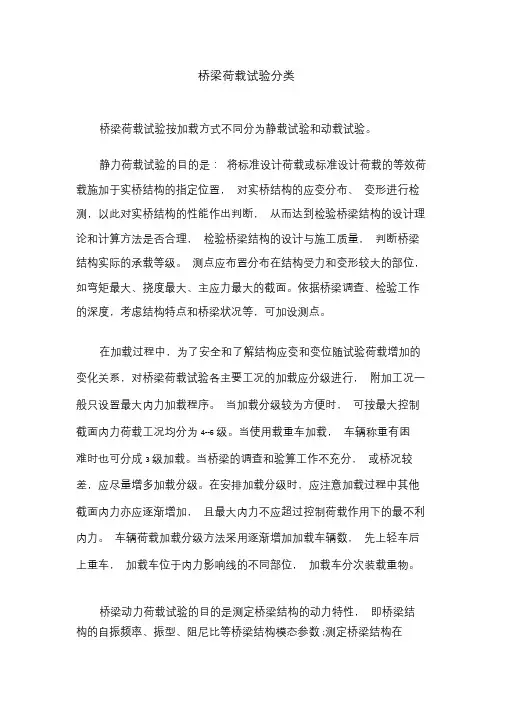

桥梁荷载试验分类
桥梁荷载试验分类桥梁荷载试验按加载方式不同分为静载试验和动载试验。
静力荷载试验的目的是：将标准设计荷载或标准设计荷载的等效荷载施加于实桥结构的指定位置，对实桥结构的应变分布、变形进行检测，以此对实桥结构的性能作出判断，从而达到检验桥梁结构的设计理论和计算方法是否合理，检验桥梁结构的设计与施工质量，判断桥梁结构实际的承载等级。
测点应布置分布在结构受力和变形较大的部位，如弯矩最大、挠度最大、主应力最大的截面。
依据桥梁调查、检验工作的深度，考虑结构特点和桥梁状况等，可加设测点。
在加载过程中，为了安全和了解结构应变和变位随试验荷载增加的变化关系，对桥梁荷载试验各主要工况的加载应分级进行，附加工况一般只设置最大内力加载程序。
当加载分级较为方便时，可按最大控制截面内力荷载工况均分为4--5 级。
当使用载重车加载，车辆称重有困难时也可分成3 级加载。
当桥梁的调查和验算工作不充分，或桥况较差，应尽量增多加载分级。
在安排加载分级时，应注意加载过程中其他截面内力亦应逐渐增加，且最大内力不应超过控制荷载作用下的最不利内力。
车辆荷载加载分级方法采用逐渐增加加载车辆数，先上轻车后上重车，加载车位于内力影响线的不同部位，加载车分次装载重物。
桥梁动力荷载试验的目的是测定桥梁结构的动力特性，即桥梁结构的自振频率、振型、阻尼比等桥梁结构模态参数;测定桥梁结构在动荷载作用下的强迫振动响应，即桥梁结构的动位移、动应力、冲击系数等.通过其了解桥梁结构在动荷载作用下的工作状态，判断和评价桥梁结构的承载能力和使用条件，分析病害的成因、影响及变化规律。
结合静力荷载试验，对桥梁质量做出合理评价。
桥梁的动载试验按桥梁受激励方式的不同可分为以下三类：环境脉动激励试验、车辆冲击试验、激振器强迫振动试验。
脉动试验是当桥面上无汽车行驶和其他的周期性干扰力时，在风、地面微振等环境因素的作用下，桥梁所受的激励是平稳的各态历经宽带随机激励。
结构响应的主谐量，是在其固有频率附近的振动，从而通过脉动测试可以确定结构的固有频率。
桥梁结构动载试验

4
2 、试验荷载效率
• 试验荷载产生的控制截面内力及变形等效应不低于设计 荷载效应的80%，用试验荷载效率系数表示：
St [0.8 ~ 1.05] Sd (1 )
• St－试验荷载作用下，控制截面内力或变形计算值；
• Sd－设计荷载作用下，控制截面内力或变形的计算值；
• μ－设计中取用的冲击系数。
城市B: 车道≥4时，剪力乘1.3。
2021/8/18
11
城市A车辆荷载
2021/8/18
12
2021/8/18
城市B车 辆荷载
13
车道折减系数
车道数
2
折减系数 1.0
3
4
5
≥6
0.8 0.67 0.60 0.55
冲击系数
2021/8/18
14
• 《公路桥涵设计通用规范》（JTG D60-2004）： 车道荷 载
（3）理论计算与分析
设计内力计算（桥博、Midas、Ansys）和试验荷载效应计算
（4）实施细则的制定
测试内容、加载方案、观测方案、仪器仪表选用等方面，必要时还
应进行评审2。021/8/18
2
5.2 一般程序
2、现场试验准备
• 交通封闭 • 电源及照明、工作脚手架或挂篮、仪表安装架。 • 加载车辆型号和数量（载重物、车辆轮载过磅、轴距和轮
（效应稳定），并同步测定温度场。
2021/8/18
18
5、测点设置
• 基本原则：最大应力、最大位移。温度测点 • 梁式桥：跨中挠度和应变，支座附近或悬臂端截面沉降和负弯距应变； • 拱桥：主拱圈跨中和L/4处的挠度，拱脚、L/4和跨中截面的应变； • 斜拉桥：主梁跨中、L/4和L/8处挠度，支座处沉降，跨中和控制截面应变；塔顶变位，
