各种加工方法对应表面粗糙度值
各种加工方法能达到的表面粗糙度
ID加工方法表面粗糙度Ra(μm)ID加工方法表面粗糙度Ra(μm) 1自动气割、带锯或圆盘锯割断50～12.526锪倒角（孔的） 3.2～1.62切断（车）50～12.527带导向的锪平面 6.3～3.23切断（铣）25～12.528镗孔（粗镗）12.5～6.34切断（砂轮） 3.2～1.629镗孔（半精镗金属） 6.3～3.25车削外圆（粗车）12.5～3.230镗孔（半精镗非金属） 6.3～1.66车削外圆（半精车金属） 6.3～3.231镗孔（精密镗或金刚石镗金属）0.8～0.27车削外圆（半精车非金属） 3.2～1.632镗孔（精密镗或金刚石镗非金属）0.4～0.28车削外圆（精车金属） 3.2～0.833高速镗0.8～0.29车削外圆（精车非金属） 1.6～0.434铰孔（半精铰一次铰）钢 6.3～3.210车削外圆（精密车或金刚石车金属）0.8～0.235铰孔（半精铰一次铰）黄铜 6.3～1.611车削外圆（精密车或金刚石车非金属）0.4～0.136铰孔（半精铰二次铰）铸铁 3.2～0.812车削端面（粗车）12.5～6.337铰孔（半精铰二次铰）钢、轻合金 1.6～0.813车削端面（半精车金属） 6.3～3.238铰孔（半精铰二次铰）黄铜、青铜0.8～0.414车削端面（半精车非金属） 6.3～1.639铰孔（精密铰）钢0.8～0.215车削端面（精车金属） 6.3～1.640铰孔（精密铰）轻合金0.8～0.416车削端面（精车非金属 6.3～1.641铰孔（精密铰）黄铜、青铜0.2～0.117车削端面（精密车金属）0.8～0.442圆柱铣刀铣削（粗）12.5～3.218车削端面（精密车非金属）0.8～0.243圆柱铣刀铣削（精） 3.2～0.819切槽（一次行程）12.544圆柱铣刀铣削（精密）0.8～0.420切槽（二次行程） 6.3～3.245端铣刀铣削（粗）12.5～3.221高速车削0.8～0.246端铣刀铣削（精） 3.2～0.422钻（≤φ15mm） 6.3～3.247端铣刀铣削（精密）0.8～0.223钻（＞φ15mm）25～6.348高速铣削（粗） 1.6～0.824扩孔、粗（有表皮）12.5～6.349高速铣削（精）0.4～0.225扩孔、精 6.3～1.650刨削（粗）12.5～6.3ID加工方法表面粗糙度Ra(μm)ID加工方法表面粗糙度Ra(μm) 51刨削（精） 3.2～1.676抛光（精密）0.1～0.02552刨削（精密）0.8～0.277抛光（砂带抛光）0.2～0.153刨削（槽的表面） 6.3～3.278抛光（砂布抛光） 1.6～0.154插削（粗）25～12.579抛光（电抛光） 1.6～0.01255插削（精） 6.3～1.680螺纹加工/切削/板牙、丝锥、自开式板牙头 3.2～0.856拉削（精） 1.6～0.481螺纹加工/切削/车刀或梳刀车、铣 6.3～0.857拉削（精密）0.2～0.182螺纹加工/切削/磨0.8～0.258推削（精）0.8～0.283螺纹加工/切削/研磨0.8～0.05059推削（精密）0.4～0.02584螺纹加工/滚轧/搓丝模 1.6～0.860外圆磨内圆磨（半精、一次加工） 6.3～0.885螺纹加工/滚轧/滚丝模 1.6～0.261外圆磨内圆磨（精）0.8～0.286齿轮及花键加工/切削/粗滚 3.2～1.662外圆磨内圆磨（精密）0.2～0.187齿轮及花键加工/切削/精滚 1.6～0.863外圆磨内圆磨（精密、超精密磨削）0.050～0.02588齿轮及花键加工/切削/精插 1.6～0.864外圆磨内圆磨（镜面磨削外圆磨）< 0.05089齿轮及花键加工/切削/精刨 3.2～0.865平面磨（精）0.8～0.490齿轮及花键加工/切削/拉 3.2～1.666平面磨（精密）0.2～0.0591齿轮及花键加工/切削/剃0.8～0.267珩磨（粗、一次加工）0.8～0.292齿轮及花键加工/切削/磨0.8～0.168珩磨（精、精密）0.2～0.02593齿轮及花键加工/切削/研0.4～0.269研磨（粗）0.4～0.294齿轮及花键加工/滚轧/热轧0.8～0.470研磨（精）0.2～0.02595齿轮及花键加工/滚轧/冷轧0.2～0.171研磨（精密）< 0.05096刮（粗） 3.2～0.872超精加工（精）0.8～0.197刮（精）0.4～0.0573超精加工（精密）0.1～0.0598滚压加工0.4～0.0574超精加工（镜面加工、两次加工）< 0.02599钳工锉削12.5～0.875抛光（精）0.8～0.1100砂轮清洗50～6.3。
机械加工方法与零件的粗糙度及精度等级之间的对应表
机械加工方法与零件的粗糙度及精度等级之间的对应表本文章由里氏硬度计/官方网站发布。
序号=1Ra值不大于μm=100表面状况=明显可见的刀痕加工方法=粗车、镗、刨、钻应用举例=粗加工的表面，如粗车、粗刨、切断等表面，用粗镗刀和粗砂轮等加工的表面，一般很少采用-------------------------------------------------- ---------序号=2Ra值不大于μm=25、50表面状况=明显可见的刀痕加工方法=粗车、镗、刨、钻应用举例=粗加工后的表面，焊接前的焊缝、粗钻孔壁等-------------------------------------------------- ---------序号=3Ra值不大于μm=12.5表面状况=可见刀痕加工方法=粗车、刨、铣、钻应用举例=一般非结合表面，如轴的端面、倒角、齿轮及皮带轮的侧面、键槽的非工作表面，减重孔眼表面-------------------------------------------------- ---------序号=4Ra值不大于μm=6.3表面状况=可见加工痕迹加工方法=车、镗、刨、钻、铣、锉、磨、粗铰、铣齿应用举例=不重要零件的配合表面，如支柱、支架、外壳、衬套、轴、盖等的端面。
紧固件的自由表面，紧固件通孔的表面，内、外花键的非定心表面，不作为计量基准的齿轮顶圈圆表面等-------------------------------------------------- ---------序号=5Ra值不大于μm=3.2表面状况=微见加工痕迹加工方法=车、镗、刨、铣、刮1～2点/cm^2、拉、磨、锉、滚压、铣齿应用举例=和其他零件连接不形成配合的表面，如箱体、外壳、端盖等零件的端面。
要求有定心及配合特性的固定支承面如定心的轴间，键和键槽的工作表面。
不重要的紧固螺纹的表面。
需要滚花或氧化处理的表面-------------------------------------------------- ---------序号=6Ra值不大于μm=1.6表面状况=看不清加工痕迹加工方法=车、镗、刨、铣、铰、拉、磨、滚压、刮1～2点/cm^2铣齿应用举例=安装直径超过80mm的G级轴承的外壳孔，普通精度齿轮的齿面，定位销孔，V型带轮的表面，外径定心的内花键外径，轴承盖的定中心凸肩表面-------------------------------------------------- ---------序号=7Ra值不大于μm=0.8表面状况=可辨加工痕迹的方向加工方法=车、镗、拉、磨、立铣、刮3～10点/cm^2、滚压应用举例=要求保证定心及配合特性的表面，如锥销与圆柱销的表面，与G级精度转动轴承相配合的轴径和外壳孔，中速转动的轴径，直径超过80mm的E、D级转动轴承配合的轴径及外壳孔，内、外花键的定心内径，外花键键侧及定心外径，过盈配合IT7级的孔（H7），间隙配合IT8～IT9级的孔（H8，H9），磨削的齿轮表面等-------------------------------------------------- ---------序号=8Ra值不大于μm=0.4表面状况=微辨加工痕迹的方向加工方法=铰、磨、镗、拉、刮3～10点/cm^2、滚压应用举例=要求长期保持配合性质稳定的配合表面，IT7级的轴、孔配合表面，精度较高的齿轮表面，受变应力作用的重要零件，与直径小于80mm的E、D级轴承配合的轴径表面、与橡胶密封件接触的轴的表面，尺寸大于120mm的IT13～IT16级孔和轴用量规的丈量表面-------------------------------------------------- ---------序号=9Ra值不大于μm=0.2表面状况=不可辨加工痕迹的方向加工方法=布轮磨、磨、研磨、超级加工应用举例=工作时受变应力作用的重要零件的表面。
粗糙度与加工方法对应表
表面粗糙度选用-----------------------------------------------------------序号=1Ra值不大于\μm=100表面状况=明显可见的刀痕加工方法=粗车、镗、刨、钻应用举例=粗加工的表面，如粗车、粗刨、切断等表面，用粗镗刀和粗砂轮等加工的表面，一般很少采用-----------------------------------------------------------序号=2Ra值不大于\μm=25、50表面状况=明显可见的刀痕加工方法=粗车、镗、刨、钻应用举例=粗加工后的表面，焊接前的焊缝、粗钻孔壁等-----------------------------------------------------------序号=3Ra值不大于\μm=12.5表面状况=可见刀痕加工方法=粗车、刨、铣、钻应用举例=一般非结合表面，如轴的端面、倒角、齿轮及皮带轮的侧面、键槽的非工作表面，减重孔眼表面-----------------------------------------------------------序号=4Ra值不大于\μm=6.3表面状况=可见加工痕迹加工方法=车、镗、刨、钻、铣、锉、磨、粗铰、铣齿应用举例=不重要零件的配合表面，如支柱、支架、外壳、衬套、轴、盖等的端面。
紧固件的自由表面，紧固件通孔的表面，内、外花键的非定心表面，不作为计量基准的齿轮顶圈圆表面等-----------------------------------------------------------序号=5Ra值不大于\μm=3.2表面状况=微见加工痕迹加工方法=车、镗、刨、铣、刮1～2点/cm^2、拉、磨、锉、滚压、铣齿应用举例=和其他零件连接不形成配合的表面，如箱体、外壳、端盖等零件的端面。
要求有定心及配合特性的固定支承面如定心的轴间，键和键槽的工作表面。
各种加工工艺能够达到的零件表面粗糙度
本文中详细整理了不同的加工工艺所能达到的表面粗糙度，使用者可根据表格自行查询：
加 工 方 法
表面粗糙度
Ra/μm
Rz/μm
自动气割、带锯或圆盘锯割断
＞10～80
＞40～320
切 断
车
＞10～80
＞40～320
铣
＞10～40
＞40～160
砂 轮
＞1.25～5
＞6.3～20
黄铜、青铜
＞0.32～1.25
＞1.6～6.3
细 铰
钢
＞0.16～1.25
＞0.8～6.3
轻合金
＞0.32～1.25
＞1.6～6.3
黄铜、青铜
＞0.08～0.32
＞0.4～1.6
端铣刀
铣削
粗
＞2.5～20
＞10～80
精
＞0.32～5
＞1.6～20
细
＞0.16～1.25
＞0.8～6.3
高速铣削
粗
＞0.63～2.5
＞0.4～1.6
砂布抛光
＞0.08～2.5
＞0.4～10
电抛光
＞0.01～2.5
＞0.05～10
螺纹加工
切 削
板牙、丝锥、
自开式板牙头
＞0.63～5
＞20～3.2
车刀或梳
刀车、铣
＞0.63～10
＞3. 2～40
磨
＞0.16～1.25
＞0.8～6.3
研 磨
＞0.04～1.25
＞0.2～6.3
滚 轧
搓丝模
＞0.8～6.3
圆柱铣
刀铣削
粗
＞2.5～20

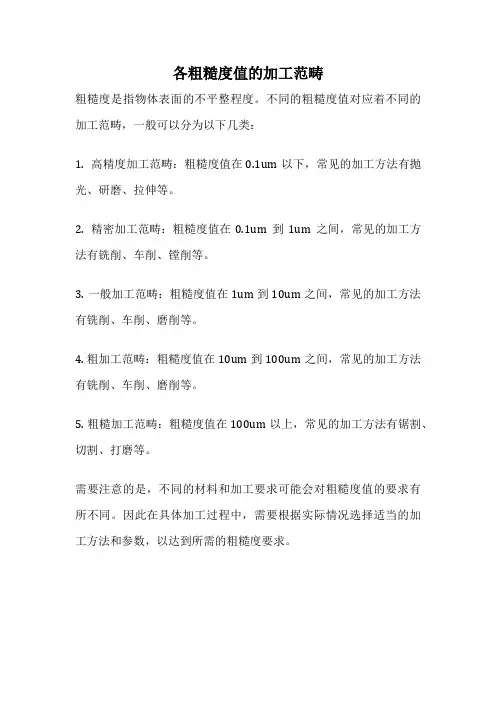

各粗糙度值的加工范畴
各粗糙度值的加工范畴
粗糙度是指物体表面的不平整程度。
不同的粗糙度值对应着不同的加工范畴，一般可以分为以下几类：
1. 高精度加工范畴：粗糙度值在0.1um以下，常见的加工方法有抛光、研磨、拉伸等。
2. 精密加工范畴：粗糙度值在0.1um到1um之间，常见的加工方法有铣削、车削、镗削等。
3. 一般加工范畴：粗糙度值在1um到10um之间，常见的加工方法有铣削、车削、磨削等。
4. 粗加工范畴：粗糙度值在10um到100um之间，常见的加工方法有铣削、车削、磨削等。
5. 粗糙加工范畴：粗糙度值在100um以上，常见的加工方法有锯割、切割、打磨等。
需要注意的是，不同的材料和加工要求可能会对粗糙度值的要求有所不同。
因此在具体加工过程中，需要根据实际情况选择适当的加工方法和参数，以达到所需的粗糙度要求。
最新表面粗糙度等级对照表
镜面0.006微米雾状镜面0.012镜状光泽面0.025亮光泽面0.05暗光泽面0.1不可见加工痕迹的方向0.2可见加工痕迹方向0.8微见加工痕迹方向0.4看不清加工痕迹方向 1.6微见加工痕迹方向 3.2可见加工痕迹方向 6.3微见刀痕12.51级Ra值不大于\μm=100表面状况=明显可见的刀痕加工方法=粗车、镗、刨、钻应用举例=粗加工的表面，如粗车、粗刨、切断等表面，用粗镗刀和粗砂轮等加工的表面，一般很少采用2级Ra值不大于\μm=25、50表面状况=明显可见的刀痕加工方法=粗车、镗、刨、钻应用举例=粗加工后的表面，焊接前的焊缝、粗钻孔壁等3级Ra值不大于\μm=12.5表面状况=可见刀痕加工方法=粗车、刨、铣、钻应用举例=一般非结合表面，如轴的端面、倒角、齿轮及皮带轮的侧面、键槽的非工作表面，减重孔眼表面4级Ra值不大于\μm=6.3表面状况=可见加工痕迹加工方法=车、镗、刨、钻、铣、锉、磨、粗铰、铣齿应用举例=不重要零件的配合表面，如支柱、支架、外壳、衬套、轴、盖等的端面。
紧固件的自由表面，紧固件通孔的表面，内、外花键的非定心表面，不作为计量基准的齿轮顶圈圆表面等5级Ra值不大于\μm=3.2表面状况=微见加工痕迹加工方法=车、镗、刨、铣、刮1～2点/cm^2、拉、磨、锉、滚压、铣齿应用举例=和其他零件连接不形成配合的表面，如箱体、外壳、端盖等零件的端面。
要求有定心及配合特性的固定支承面如定心的轴间，键和键槽的工作表面。
不重要的紧固螺纹的表面。
需要滚花或氧化处理的表面6级Ra值不大于\μm=1.6表面状况=看不清加工痕迹加工方法=车、镗、刨、铣、铰、拉、磨、滚压、刮1～2点/cm^2铣齿应用举例=安装直径超过80mm的G级轴承的外壳孔，普通精度齿轮的齿面，定位销孔，V 型带轮的表面，外径定心的内花键外径，轴承盖的定中心凸肩表面7级Ra值不大于\μm=0.8表面状况=可辨加工痕迹的方向加工方法=车、镗、拉、磨、立铣、刮3～10点/cm^2、滚压应用举例=要求保证定心及配合特性的表面，如锥销与圆柱销的表面，与G级精度滚动轴承相配合的轴径和外壳孔，中速转动的轴径，直径超过80mm的E、D级滚动轴承配合的轴径及外壳孔，内、外花键的定心内径，外花键键侧及定心外径，过盈配合IT7级的孔（H7），间隙配合IT8～IT9级的孔（H8，H9），磨削的齿轮表面等8级Ra值不大于\μm=0.4表面状况=微辨加工痕迹的方向加工方法=铰、磨、镗、拉、刮3～10点/cm^2、滚压应用举例=要求长期保持配合性质稳定的配合表面，IT7级的轴、孔配合表面，精度较高的齿轮表面，受变应力作用的重要零件，与直径小于80mm的E、D级轴承配合的轴径表面、与橡胶密封件接触的轴的表面，尺寸大于120mm的IT13～IT16级孔和轴用量规的测量表面9级Ra值不大于\μm=0.2表面状况=不可辨加工痕迹的方向加工方法=布轮磨、磨、研磨、超级加工应用举例=工作时受变应力作用的重要零件的表面。
各种加工方法能达到的表面粗糙度
由于机械加工表面质量对机器零件的使用性能如耐磨性、接触刚度、疲劳强度、配合性质、抗腐蚀性能以及精度的稳定性能有很大的影响，因此对机器零件的重要表面应提出一定的表面质量要求。
加工表面质量包括两个反复面的内容：（1）已加工表面的几何形状特征，主要指已加工表面的粗糙度、波度和纹理方向。
（2）已加工表面层的物理品质，主要包括表面层的加工硬化程度及冷硬层深度，表面层残余应力的性质、大小及分布状况，加工表面层的金相组织变化。
已加工表面粗糙度1.表面粗糙度的形成原因及降低措施（1）切削加工表面粗糙度形成原因1）几何因素，几何因素所产生的表面粗糙度主要决定于残留面积高度（见图3-1中的H）。
图3-1车削时的残留面积高度2）物理因素，切削加工后表面的实际粗糙度最大值往往高于残留面积高度，这主要是因为在切削加工过程中还存在各种物理因素的影响。
这些物理因素主要是积屑瘤、鳞刺、金属材料的塑性变形，以及工艺系统的振动等。
（2）降低切削加工表面粗糙度的措施1）刀具方面，增大刀尖圆弧半径r e,减小主偏角kr及副偏角k r；使用长度比进给量稍大一些的修光刃（k' r=0°）；提高刀具刃磨质量，减小刀具前、后到面的粗糙值（抛光至Ra1.25u m以下）；采用较大的前角y0加工塑性大的材料；限制副刀刃上的磨损量；选用细粒的硬质合金切削谈素工具钢，用金刚石或矿物陶瓷刀具加工有色金属，高速钢刀具采用TiN涂层等。
2）工件方面，切削低碳钢、低合金钢时，对工件进行调质处理; 加工中碳钢及中碳合金钢时，若采用较高切削速度，工件应为珠光体组织，若采用较低切削速度，工件应为片状珠光体加细晶粒的铁素体组织；易切削钢中应含有硫、铅等兀素；灰铸铁中石墨的颗粒尺寸应小。
3）切削条件反复面，以较高的切削速度切削塑性材料，减小进给量（见图3-2）；采用高效切削液；提高机床运动精度，增强工艺系统刚度等。
图3-2切削速度及进给量对表面粗糙度的影响工件：35钢，刀具：YT15,切削深度a p=0.5mm（3）磨削表面粗糙形成原因及降低措施磨削表面粗糙度形成原因既有几何因素（残留面积），也有塑性变形、软化、微熔等物理因素，以及工艺系统振动的印象，因此降低磨削表面粗糙度的主要措施是：1）砂轮特性方面，采用细粒度砂轮（砂轮粒度号一般不超过80 号，常用的是46~60号）；根据工件材料、磨料等选择适宜的砂轮轮硬度（通常选用中软砂轮）；刚玉或氧化铝类砂轮适于磨削各种钢制零件，碳化硅类砂轮适于磨削硬质合金、铸铁、黄铜、铝等，人造金刚石砂轮适于加工光学玻璃、陶瓷，立方氮化硼砂轮可用于磨削高硬度、高强度钢；组织紧密的砂轮适用于精磨、成形磨削，中等组织的砂轮适用于一般磨削，疏松组织的砂轮适用于粗磨、平面磨、内圆磨、以及热敏感性较强的材料、软金属和薄壁工件的磨削；增大砂轮宽度，采用直径较大砂轮等。
各种加工方式对应的粗糙度等级
页眉内容1级Ra值不大于口m=100表面状况=明显可见的刀痕加工方法=粗车、镗、刨、钻应用举例=粗加工的表面，如粗车、粗刨、切断等表面，用粗镗刀和粗砂轮等加工的表面，一般很少采用2级Ra值不大于口m=25 50表面状况=明显可见的刀痕加工方法=粗车、镗、刨、钻应用举例=粗加工后的表面，焊接前的焊缝、粗钻孔壁等3级Ra值不大于口m=12.5表面状况=可见刀痕加工方法=粗车、刨、铣、钻应用举例=一般非结合表面，如轴的端面、倒角、齿轮及皮带轮的侧面、键槽的非工作表面，减重孔眼表面4级Ra值不大于口m=6.3表面状况=可见加工痕迹加工方法=车、镗、刨、钻、铣、锉、磨、粗铰、铣齿应用举例=不重要零件的配合表面，如支柱、支架、外壳、衬套、轴、盖等的端面。
紧固件的自由表面，紧固件通孔的表面，内、外花键的非定心表面，不作为计量基准的齿轮顶圈圆表面等5级Ra值不大于口m=3.2表面状况=微见加工痕迹加工方法=车、镗、刨、铳、舌I」1〜2点/cm A2、拉、磨、锂、滚压、铳齿应用举例=和其他零件连接不形成配合的表面，如箱体、外壳、端盖等零件的端面。
要求有定心及配合特性的固定支承面如定心的轴间，键和键槽的工作表面。
不重要的紧固螺纹的表面。
需要滚花或氧化处理的表面6级Ra值不大于口m=1.6表面状况=看不清加工痕迹加工方法=车、镗、刨、铳、铰、拉、磨、滚压、舌I」1〜2点/期人2铳齿应用举例=安装直径超过80mm 的G 级轴承的外壳孔，普通精度齿轮的齿面，定位销孔，V 型带轮的表面，外径定心的内花键外径，轴承盖的定中心凸肩表面7级Ra值不大于口m=0.8表面状况=可辨加工痕迹的方向加工方法=车、镗、拉、磨、立铳、舌I」3〜10点/cmA2、滚压应用举例=要求保证定心及配合特性的表面，如锥销与圆柱销的表面，与G 级精度滚动轴承相配合的轴径和外壳孔，中速转动的轴径，直径超过80mm 的E、 D 级滚动轴承配页眉内容合的轴径及外壳孔，内、外花键的定心内径，外花键键侧及定心外径，过盈配合IT7 级的孔（H7）,间隙配合IT8〜IT9级的孔（H8 , H9）,磨削的齿轮表面等8级Ra值不大于口m=0.4表面状况=微辨加工痕迹的方向加工方法=铰、磨、镗、拉、舌I」3〜10点/cm A2、滚压应用举例=要求长期保持配合性质稳定的配合表面，IT7 级的轴、孔配合表面，精度较高的齿轮表面，受变应力作用的重要零件，与直径小于80mm 的E、 D 级轴承配合的轴径表面、与橡胶密封件接触的轴的表面，尺寸大于120mm的IT13〜IT16级孔和轴用量规的测量表面9级Ra值不大于口m=0.2表面状况=不可辨加工痕迹的方向加工方法=布轮磨、磨、研磨、超级加工应用举例=工作时受变应力作用的重要零件的表面。
不同的加工方法可能达到的尺寸精度及表面粗糙度
2.基本尺寸小于或等于 1mm 时无 IT14 至 IT18。
0.4～0.2
6.3～0.4
0.05～0.01 0.8～0.2 3.2～0.4 6.3～0.05 0.4～0.2 0.8～0.4 0.8～0.05 0.8～0.4 0.4～0.2 0.4～0.2 0.2～0.1
机械切削加工尺寸未注公差(單位:mm)
公称尺寸
f-精密级
0.5～3
±0.05
＞3 ～6
±0.05
50～12.5 25～6.3 50～12.5 6.3～3.2 3.2～1.6 0.8～0.4 25～12.5 6.3～3.2 1.6～0.8 0.8～0.2 12.5～25 6.3～1.6 1.6～0.8 0.8～0.4 0.8～0.1 50～0.8 50～12.5
IT8～IT7 IT10～IT8 IT9～IT8
切削加工:粗加工:IT13～IT11 Ra:50～12.5 ; 半精加工:IT10～IT8 Ra:6.3～1.6 ; 精加工:IT7～IT5 Ra:0.8～0.2 ; 精密加工:IT5 以下 Ra:0.1～0.025 ; 超精加工:IT3 以下 Ra:0.025 以下的最光面.
1.粗糙面(如 Ra:50、25、12.5)的粗加工公差等级:T13～IT11，如粗车、粗铣、粗刨、 粗镗、毛锉、锯断、钻孔、倒角等，适用于没有配合要求的自由面； 2.半光面(如 Ra:6.3、3.2、1.6)的半精加工公差等级:IT10～IT8，如半精车、半精铣、半精镗、 粗磨、扩孔等,适用于接触面、不甚精确定心的配合面； 3.光面(如 Ra:0.8、0.4、0.2)的精加工公差等级:IT7～IT5，如精车、精拉、精铰、精铣、 精磨、座标磨、研磨、抛光等,适用于要求精确定心的重要配合面； 4.最光面(如 Ra:0.1、0.05、0.02)的超精加工公差等级:IT5 以下，如研磨、珩磨、超精磨、抛光、 镜面磨等，适用于高精度、高速运动的零部件的配合表、较重要的装饰面，如镜面模仁等；
各种加工方法的表面粗糙度
IT7～IT5
暗光泽面
0.05
IT6～IT5
亮光泽面
0.025
IT6～IT5
镜状光泽面
0.012
—
雾状镜面
0.008
—
镜面
各种加工方法的表面粗糙度、精度等级的关系
表面要求
加工方法
表面粗糙度
Ra/μm
标准公差IT
表面特征
不加工
—
IT18～IT14
铸件、锻件、冲压件、型材毛坯表面
粗加工
粗车、粗铣、粗刨、粗镗、粗锉、钻
50
IT13～IT10
明显可见刀痕
25
IT10
可见刀痕
12.5
IT10～IT8
微见刀痕
半精加工
半精车、精铣、精刨、精镗、拉、铰、锉、钻、粗磨
6.3
IT10～IT8
可见加工痕迹
3.2
IT8～IT7
微见加工痕迹
1.6
IT8车、精刨、宽刃精刨、精镗、拉、铰、刮、高速精铣、磨、珩磨
0.8
IT8～IT6
可辨加工痕迹的方向
0.4
IT7～IT6
微辨加工痕迹的方向
0.2
IT7～IT6
不辨加工痕迹的方向
光整加工
紧密磨削、超精磨、超级光磨、研磨、镜面磨
(整理)各种加工方法能达到的表面粗糙度
车削外圆（半精车非金属）
3.2～1.6
8
车削外圆（精车金属）
3.2～0.8
9
车削外圆（精车非金属）
1.6～0.4
10
车削外圆（精密车或金刚石车金属）
0.8～0.2
11
车削外圆（精密车或金刚石车非金属）
0.4～0.1
12
车削端面（粗车）
12.5～6.3
13
车削端面（半精车金属）
6.3～3.2
14
车削端面（半精车非金属）
（2）评价方法的适当性；（7）环境影响评价的结论。各种加工方法能达到的表面粗糙度
ID
加工方法
表面粗糙度Ra(μm)
1
自动气割、带锯或圆盘锯割断
50～12.5
2
切断（车）
50～12.5
3
切断（铣）
25～12.5
4
切断（砂轮）
3.2～1.6
5
车削外圆（粗车）
12.5～3.2
6
车削外圆（半精车金属）
6.3～3.2
6.3～1.6
15
车削端面（精车金属）
6.3～1.6
16
车削端面（精车非金属
6.3～1.6
17
车削端面（精密车金属）
0.8～0.4
18
车削端面（精密车非金属）
0.8～0.2
19
切槽（一次行程）
12.5
20
切槽（二次行程）
6.3～3.221Fra bibliotek高速车削
0.8～0.2
22
钻（≤φ15mm）
6.3～3.2
23
90
齿轮及花键加工/切削/拉
3.2～1.6
各种加工方法的经济精度和表面粗糙度
各种加工方法能够达到的尺寸的经济精度表1 孔加工的经济精度表2圆锥形孔加工的经济精度表3圆柱形深孔加工的经济精度6mm7mm91＜1m2端铣刀铣削的加工精度在相同的条件下大体上比圆柱铣刀铣削高一级。
3细铣仅用于端铣刀铣削。
11各种加工方法能够达到的形状的经济精度2315各种加工方法所能够达到的相互位置的经济精度表19同轴度的经济精度表20 轴心线相互平行的孔的位置经济精度注：对于钻、卧镗及组合机床的镗孔偏差同样适用于铰孔。
表21轴心线相互垂直的孔的位置经济精度各种加工方法能够达到的零件表面粗糙度表22 各种加工方法能够达到的零件表面粗糙度各类型面的加工方案及经济精度表23外圆表面加工方案标准公差及形位公差附表1标准公差值1mm IT14IT1813 22-2-21 16:331 《金属机械加工工艺人员手册》修订本上海科学技术出版社1981年2 《机械制造工艺学》顾崇衔等编著陕西科学技术出版社1982年3 《航空机械设计手册》第三机械工业部612所编1979年4 《机械制造工艺学课程设计简明手册》华中工学院机械制造工艺教研室编1981年5 《机械工程手册》第46篇机械工业出版社1981年6 《圆柱齿轮加工》上海科学技术出版社1979年切削用量切削用量的选择原则正确地选择切削用量，对提高切削效率，保证必要的刀具耐用度和经济性，保证加工质量，具有重要的作用。
1粗加工切削用量的选择原则：粗加工时加工精度与表面求不高，毛坯余量较大。
因此，选择粗加工的切削用量时，要尽可能保证较高的单位时间金属切除量(金属切除率)和必要的刀具耐用度，以提高生产效率和降低加工成本。
金属切除率可以用下式计算：Z k vfa X1000式中Zw——单位时间内的金属切除量(mm3/s)；v --- 切削速度(m/s);f --- 进给量(mm/r)；a p -------- 切削深度(mm)。
提高切削速度、增大进给量和切削深度，都能提高金属切除率。
各种加工方法对应表面粗糙度值
用普通材料和一般生产过程所能得到的典型粗糙度数值
粗糙度等级Ra
表面状况 加工方法举例
应用举例
50(▽1) 明显可见的刀痕 25(▽2) 可见的刀痕
12.5(▽3) 粗面
微见的刀痕 粗加工 锯断、粗车、粗铣、粗刨、钻孔及用粗锉刀、粗砂轮加工
不接触表面或不重要的接触面。
如螺栓孔、机座底面等
6.3(▽4) 可见加工痕迹 3.2(▽5) 微见加工痕迹
1.6(▽6) 半
光面
看不见加工痕迹 半精加工 精车、精铣、粗铰、粗拉、精刨、扩孔、粗镗、粗磨、精锉、粗刮。
不产生相对运动的接触面或相对运动速度不高的接触面。
如键和键槽的工作面机盖与机体的结合面
0.8(▽7) 可辩加工痕迹方向 0.4(▽8) 微辩加工痕迹方向 0.2(▽9) 光面
不可辩加工痕迹方向 精加工
金刚石车刀的精车、精镗、精磨、精刮、粗研、精铰、精拉削、挤压、粗珩
相对运动速度较高的接触面，要求很好密合的接触面。
如齿
轮的工作面轴承的重要表面。
0.1(▽10) 暗光泽面 0.05(▽11) 亮光泽面 0.025(▽12) 镜状光泽面 0.0125(▽13) 雾状光泽面 0.006(▽14)
最光面 镜面
光加工
抛光、细磨、精研、精珩、超精加工。
极重要的摩擦表面。
如发动机气缸内表面、精密量具的工作表面。
各种加工方法表面粗糙度值
产品名称加工方法规格Ra值um 块数国家标准表面粗糙度比较样块车外圆组合式0.8、1.6、3.2、6.3 32 GB6060.2-85镗内孔0.8、1.6、3.2、6.3刨0.8、1.6、3.2、6.3平铣0.8、1.6、3.2、6.3端铣0.8、1.6、3.2、6.3磨外圆0.1、0.2、0.4、0.8平磨0.1、0.2、0.4、0.8研磨0.1、0.05、0.025、0.012表面粗糙度比较样块车外园双组式0.8、1.6、3.2、6.3 8 GB6060.2-85磨外园0.1、0.2、0.4、0.8表面粗糙度比较样块刨加工双组式0.8、1.6、3.2、6.3 8 GB6060.2-85平磨0.1、0.2、0.4、0.8表面粗糙度比较样块平铣双组式0.8、1.6、3.2、6.3 8 GB6060.2-85端铣0.8、1.6、3.2、6.3表面粗糙度比较样块镗内孔双组式0.8、1.6、3.2、6.3 8 GB6060.2-85磨内孔0.1、0.2、0.4、0.8表面粗糙度比较样块手研单组式0.1、0.05、0.025、0.012 4表面粗糙度比较样块线切割单组式0.63、1.25、2.5、5.0、10 5 GB6060.3-86表面粗糙度比较样块电火花单组式0.4、0.8、1.6、3.2、6.3、12.5 6 GB6060.3-86表面粗糙度比较样块抛光单组式0.8、0.4、0.2、0.1、0.05、0.025、0.012 7 GB6060.4-88 表面粗糙度比较样块铸造钢铁砂型单组式 3.2、6.3、12.5、25、50、100、800、1000 8 GB6060.1-85表面粗糙度比较样块抛喷丸单组式0.2、0.4、0.8、1.6、3.2、6.3、12.5、25、50、100 10 GB6060.5-88表面粗糙度比较样块喷砂单组式0.8、1.6、3.2、6.3、12.5、25 6表面粗糙度比较样块抛喷丸+喷砂双组式综合以上二项16 GB6060车外圆组合式 0.8、1.6、3.2、6.3 32 GB6060.2-85镗内孔 0.8、1.6、3.2、6.3刨 0.8、1.6、3.2、6.3平铣 0.8、1.6、3.2、6.3端铣 0.8、1.6、3.2、6.3磨外圆 0.1、0.2、0.4、0.8平磨 0.1、0.2、0.4、0.8研磨 0.1、0.05、0.025、0.012车外园双组式 0.8、1.6、3.2、6.3 8 GB6060.2-85磨外园 0.1、0.2、0.4、0.8刨双组式 0.8、1.6、3.2、6.3 8 GB6060.2-85平磨 0.1、0.2、0.4、0.8平铣双组式 0.8、1.6、3.2、6.3 8 GB6060.2-85端铣 0.8、1.6、3.2、6.3镗内孔双组式 0.8、1.6、3.2、6.3 8 GB6060.2-85磨内孔 0.1、0.2、0.4、0.8手研单组式 0.1、0.05、0.025、0.012 4平磨单组式 0.1、0.2、0.4、0.8 4电火花线切割单组式 0.63、1.25、2.5、5.0、10 5 GB6060.3-86电火花单组式 0.4、0.8、1.6、3.2、6.3、12.5 6 GB6060.3-86抛光单组式 0.8、0.4、0.2、0.1、0.05、0.025、0.012 7 GB6060.4-88铸造钢铁砂型单组式 3.2、6.3、12.5、25、50、100、800、1000 8 GB6060.1-85 抛喷丸0.2、0.4、0.8、1.6、3.2、6.3、12.5、25、50、100 10 GB6060.5-88喷砂0.8、1.6、3.2、6.3、12.5、25 6抛喷丸+喷砂综合以上二项 16 GB6060.5-88。

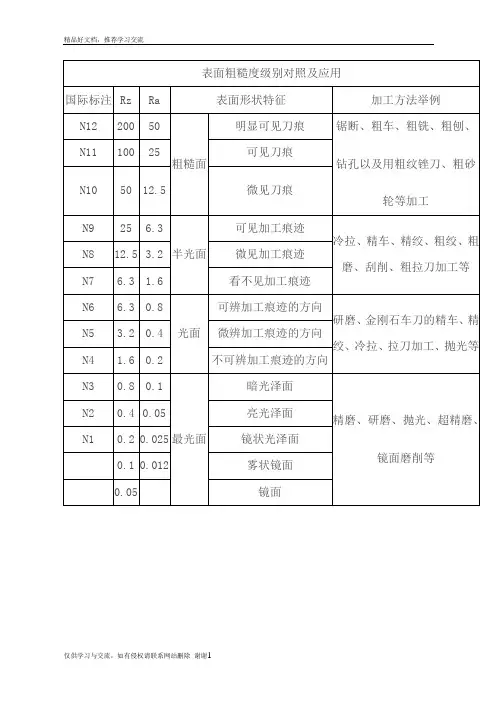

表面粗糙度等级对照表
表面粗糙度级别对照及使用国际标注Rz Ra表面形状特征加工方法举例N1220050粗糙面明显可见刀痕锯断、粗车、粗铣、粗刨、钻孔以及用粗纹锉刀、粗砂轮等加工N1110025可见刀痕N105012.5微见刀痕N9 25 6.3半光面可见加工痕迹冷拉、精车、精绞、粗绞、粗磨、刮削、粗拉刀加工等N8 12.5 3.2微见加工痕迹N7 6.3 1.6看不见加工痕迹N6 6.30.8光面可辨加工痕迹的方向研磨、金刚石车刀的精车、精绞、冷拉、拉刀加工、抛光等N5 3.20.4微辨加工痕迹的方向N4 1.60.2不可辨加工痕迹的方向N3 0.80.1最光面暗光泽面精磨、研磨、抛光、超精磨、镜面磨削等N2 0.40.05亮光泽面N1 0.20.025镜状光泽面0.10.012雾状镜面0.05镜面表面特征表面粗糙度(Ra)数值加工方法举例明显可见刀痕Ra100、Ra50、Ra25、粗车、粗刨、粗铣、钻孔微见刀痕Ra12.5、Ra6.3、Ra3.2、精车、精刨、精铣、粗铰、粗磨看不见加工痕迹，微辩加工方向Ra1.6、Ra0.8、Ra0.4、精车、精磨、精铰、研磨暗光泽面Ra0.2、Ra0.1、Ra0.05、研磨、珩磨、超精磨、抛光镜面0.006微米雾状镜面0.012镜状光泽面0.025亮光泽面0.05暗光泽面0.1不可见加工痕迹的方向0.2可见加工痕迹方向0.8微见加工痕迹方向0.4看不清加工痕迹方向 1.6微见加工痕迹方向 3.2可见加工痕迹方向 6.3微见刀痕12.51级Ra值不大于\μm=100表面状况=明显可见的刀痕加工方法=粗车、镗、刨、钻使用举例=粗加工的表面，如粗车、粗刨、切断等表面，用粗镗刀和粗砂轮等加工的表面，一般很少采用2级Ra值不大于\μm=25、50表面状况=明显可见的刀痕加工方法=粗车、镗、刨、钻使用举例=粗加工后的表面，焊接前的焊缝、粗钻孔壁等3级Ra值不大于\μm=12.5表面状况=可见刀痕加工方法=粗车、刨、铣、钻使用举例=一般非结合表面，如轴的端面、倒角、齿轮及皮带轮的侧面、键槽的非工作表面，减重孔眼表面4级Ra值不大于\μm=6.3表面状况=可见加工痕迹加工方法=车、镗、刨、钻、铣、锉、磨、粗铰、铣齿使用举例=不重要零件的配合表面，如支柱、支架、外壳、衬套、轴、盖等的端面。
各种加工方法下的粗糙度范围
各种加工方法下的粗糙度范围
算术平均粗糙度Ra(μm) 最大高度粗糙度Rz(μm) 50 200 25 100 12.5 50 6.3 25 3.2 12.5 1.6 6.3 0.8 3.2 0.4 1.6 0.2 0.8 0.1 0.4 0.05 0.2 0.025 0.013 0.1 0.05
加工符号
--
ห้องสมุดไป่ตู้
气割 锯切 刨削 钻孔 化学腐蚀加工 电火花加工 铣削 拉削 鉸孔 钻孔,锪孔,车削 滚筒抛光 加工方法 电解研磨 滚光精加工 磨削 珩磨 拋光 拋光精加工 超精加工 砂型铸造 热轧 锻造 连续铸造 泡沫铸造 冷挤造 冷轧,拉拔 压铸 【注】 普通条件下荻得的粗糙度范围 特殊条件下荻得的粗糙度范围
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
用普通材料和一般生产过程所能得到的典型粗糙度数值
粗糙度等级Ra
表面状况 加工方法举例
应用举例
50(▽1)
明显可见的刀痕 25(▽2) 可见的刀痕 12.5(▽3) 粗面
微见的刀痕 粗加工 锯断、粗车、粗铣、粗刨、钻孔及用粗锉刀、粗砂轮加工
不接触表面或不重要的接触面。
如螺栓孔、机座底面等 6.3(▽4)
可见加工痕迹 3.2(▽5) 微见加工痕迹 1.6(▽6) 半光面
看不见加工痕迹 半精加工 精车、精铣、粗铰、粗拉、精刨、扩孔、粗镗、粗磨、精锉、粗刮。
不产生相对运动的接触面或相对运动速度不高的接触面。
如键和键槽的工作面机盖与机体的结合面
0.8(▽7)
可辩加工痕迹方向 0.4(▽8) 微辩加工痕迹方向 0.2(▽9) 光面
不可辩加工痕迹方向 精加工
金刚石车刀的精车、精镗、精磨、精刮、粗研、精铰、精拉削、挤压、粗珩
相对运动速度较高的接触面，要求很好密合的接触面。
如齿
轮的工作面轴承的重要表面。
0.1(▽10) 暗光泽面 0.05(▽11) 亮光泽面 0.025(▽12) 镜状光泽面 0.0125(▽13) 雾状光泽面 0.006(▽14)
最光面
镜面
光加工 抛光、细磨、精研、精珩、超精加工。
极重要的摩擦表面。
如发动机气缸内表面、精密量具的工作表面。
