膨胀螺栓抗拔力计算

合集下载

膨胀螺丝拉拔力

膨胀螺丝拉拔力摘要：1.膨胀螺丝的概述2.膨胀螺丝的拉拔力原理3.膨胀螺丝的拉拔力计算方法4.膨胀螺丝的拉拔力应用实例5.膨胀螺丝的拉拔力注意事项正文：一、膨胀螺丝的概述膨胀螺丝，又称膨胀螺栓，是一种用于将两个零件固定在一起的紧固件。

它的特点是在螺栓的一端有一个膨胀头，当螺栓被拧入被固定零件的孔中时，膨胀头会膨胀，从而紧紧地固定在孔内，使两个零件无法相对移动。

膨胀螺丝广泛应用于建筑、家具、汽车等各个领域，是工程技术中不可或缺的一种连接件。

二、膨胀螺丝的拉拔力原理膨胀螺丝的拉拔力，指的是在拉伸状态下，膨胀螺丝所能承受的最大力。

它的原理是利用膨胀头的特殊设计，当拉力作用在膨胀螺丝上时，膨胀头会产生相应的膨胀力，使得膨胀螺丝在承受拉力时不易松动。

同时，膨胀螺丝的拉拔力也与螺纹的摩擦力、膨胀头的材料、形状等因素密切相关。

三、膨胀螺丝的拉拔力计算方法膨胀螺丝的拉拔力通常由生产厂家根据产品规格、材料等因素进行测试，并给出相应的数据。

在实际应用中，工程师可以根据膨胀螺丝的规格和所承受的拉力，参照生产厂家提供的数据，选择合适的膨胀螺丝。

此外，也可以通过一些专业的软件或工具进行拉拔力计算，以确保膨胀螺丝在使用过程中的安全性。

四、膨胀螺丝的拉拔力应用实例膨胀螺丝的拉拔力在许多实际应用中具有重要意义。

例如，在建筑工程中，膨胀螺丝常常用于固定钢筋、钢板等结构件，以确保建筑物的稳定性和安全性。

在家具制造中，膨胀螺丝用于连接各种板材，提高家具的结构强度。

在汽车制造中，膨胀螺丝用于固定车轮、座椅等部件，以保证汽车的行驶稳定性。

五、膨胀螺丝的拉拔力注意事项在使用膨胀螺丝时，应注意以下几点：1.选择合适的膨胀螺丝：根据所需承受的拉力和被固定零件的材料、形状等因素，选择合适的膨胀螺丝，以确保拉拔力的安全性。

2.确保膨胀螺丝的质量：购买膨胀螺丝时，应选择正规厂家生产的产品，避免使用劣质产品导致安全事故。

3.安装膨胀螺丝时，应注意以下几点：a.确保螺栓与被固定零件的孔径相匹配，避免螺栓松动。

膨胀螺栓抗拔力计算

膨胀螺栓如何计算要对膨胀螺栓进行拉拔试验，可按下列公式验算:N 拔=[(N/2+M/Z)/n]*B w拔试/1.5式中:N拔--单个膨胀螺栓承载能力设计值N--拉力M--弯矩Z--上下两排螺栓中距n--每排螺栓个数B--调整系数,每处4个取1.25、6个取1.30、8个取1.32N拔试--单个膨胀螺栓拉拔试验结果一、建筑概况建筑物总高度约为120米，总宽度为150米，共26层，按8度抗震设计，基本风压w 0=0.35KN/M2 , 每个200X300埋件用4个M12X 110膨胀螺栓固定，膨胀螺栓基孔内加注环氧树脂。

膨胀螺栓使用时应严格遵守有关工艺要求。

⑴ 作用在幕墙上的风荷载标准值按下式计算：w k= 3 Z? [1 S? [1 Z?O式中：w k —作用在幕墙上的风荷载标准值（KN/ M2）;3Z—考虑瞬时风压的阵风系数，取2.25 ;1S—风荷载体型系数，取1.5 ;1Z—风压咼度变化系数；w O —基本风压，取0.35KN /M2。

故w k = 3 Z? i S? i Z?O⑵地震作用按下式计算QE = 3 E? a max?G式中：QE??作用于幕墙平面外水平地震作用（KN）;G ??幕墙构件的重量（KN）;风荷载，YW取1.4取1.0风荷载，ipw地震作用，Y E取1.3取0.6地震作用，山温度作用，YT取1.2取0.2 温度作用，ipTa max??水平地震影响系数最大值，8度抗震设计取0.16;3 E?动力放大系数，取3.0。

⑶荷载分项系数和组合系数的确定根据《建筑结构荷载规范》（GBJ9-87）及《玻璃幕墙工程技术规范》之精神，结合本工程的地区地理环境，建筑特点以及幕墙的受力情况，各分项系数和组合系数选择如下：分项系数组合系数重力荷载，Yg取1.2荷载和作用效应按下式进行组合:S =丫gS眇书W Y wSW_ 书E Y ES吐书T YTST式中：S??荷载和作用效应组合后的设计值；Sg??重力荷载作为永久荷载产生的效应；S W,SE,ST??分别为风荷载，地震作用和温度作用作为可变荷载和作用产生的效应；Y g, Y_ Y E, ?7各效应的分项系数；山W,山E,山T??别为风荷载，地震作用和温度作用效应的组合系数。

膨胀螺栓拉拔力计算之欧阳学创编

膨胀螺栓拉拔力计算1.1 干挂石材支座反力计算本工程主室内干挂石材支座采用镀锌M12膨胀螺栓固定，选取支座反力最不利处进行计算，若此处满足，则所有相同位置采用此膨胀螺栓均能满足要求：根据支座受力，现采用4个M12膨胀螺栓。

单个支座的受荷面积为1500mm×1000mm，干挂石材自重取0.5 kN/m2，室内风荷载为0.5 kN/m2支座反力为：风荷载产生的拉力： N =0.5×1.5×1.0=0.75 kN自重产生的剪力： V=0.5×1.5×1.0=0.75 KN弯距：M=Ve=0.75*0.12=0.09kN﹒m1.2. 镀锌M12膨胀螺栓拉拔力计算：N拔=2β•(N/2+M/Z)/n式中：N拔:单个螺栓承载能力设计值；N: 拉力设计值（N）；M: 弯距设计值（N.mm）；上下两排螺栓中距(mm)；n: 每排螺栓个数；β:承载能力调整系数,每处4个时取1.25、6个时取1.30、8个时取1.32；N拔=2β•[N/8+(M/Z)/n]=2×1.25×[(0.75×103/2+(0.090×106/100)/2]=1.594 kN即单个M12膨胀螺栓抗拉承载能力设计值为1.594kN. 2.1 室内吊顶支座反力计算本工程室内吊顶支座采用M8膨胀螺栓固定，选取支座反力最不利处进行计算，若此处满足，则所有相同位置采用此膨胀螺栓均能满足要求：计算简图 (圆表示支座，数字为节点号)根据支座受力，现采用4个M8膨胀螺栓。

根据计算软件3D3S的计算，最大支座反力为：自重产生的拉力： N =1.163 kN1.2. M8膨胀螺栓拉拔力计算：N拔=2β•(N/2+M/Z)/n式中：N拔:单个螺栓承载能力设计值；N: 拉力设计值（N）；M: 弯距设计值（N.mm）；Z:上下两排螺栓中距(mm)；n: 每排螺栓个数；β:承载能力调整系数,每处4个时取1.25、6个时取1.30、8个时取1.32；N拔=2β•(M/Z)/n=2×1.25×(1.163×103/2)/2=0.727 kN即单个M8膨胀螺栓抗拉承载能力设计值为0.727kN.。

膨胀螺栓拉拔力计算

膨胀螺栓拉拔力计算【1】1.1 干挂石材支座反力计算本工程主室内干挂石材支座采用镀锌M12膨胀螺栓固定，选取支座反力最不利处进行计算，若此处满足，则所有相同位置采用此膨胀螺栓均能满足要求：根据支座受力，现采用4个M12膨胀螺栓。

单个支座的受荷面积为1500mm×1000mm，干挂石材自重取0.5 kN/m2，室内风荷载为0.5 k N/m2支座反力为：风荷载产生的拉力： N =0.5×1.5×1.0=0.75 kN自重产生的剪力： V=0.5×1.5×1.0=0.75 KN弯距：M=Ve=0.75*0.12=0.09k N﹒m1.2. 镀锌M12膨胀螺栓拉拔力计算：N拔=2β•(N/2+M/Z)/n式中：N拔:单个螺栓承载能力设计值；N: 拉力设计值（N）；M: 弯距设计值（N.mm）；上下两排螺栓中距(mm)；n: 每排螺栓个数；β:承载能力调整系数,每处4个时取1.25、6个时取1.30、8个时取1.32；N拔=2β•[N/8+(M/Z)/n]=2×1.25×[(0.75×103/2+(0.090×106/100)/2]=1.594 kN即单个M12膨胀螺栓抗拉承载能力设计值为1.594kN.2.1 室内吊顶支座反力计算本工程室内吊顶支座采用M8膨胀螺栓固定，选取支座反力最不利处进行计算，若此处满足，则所有相同位置采用此膨胀螺栓均能满足要求：计算简图 (圆表示支座，数字为节点号) 根据支座受力，现采用4个M8膨胀螺栓。

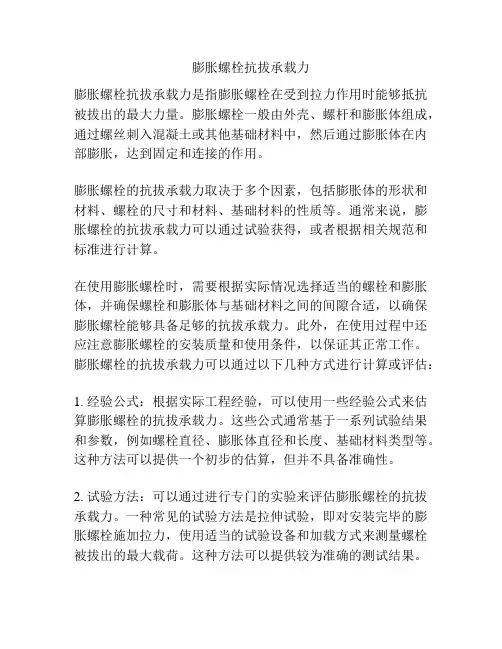

膨胀螺栓抗拔承载力

膨胀螺栓抗拔承载力膨胀螺栓抗拔承载力是指膨胀螺栓在受到拉力作用时能够抵抗被拔出的最大力量。

膨胀螺栓一般由外壳、螺杆和膨胀体组成，通过螺丝刺入混凝土或其他基础材料中，然后通过膨胀体在内部膨胀，达到固定和连接的作用。

膨胀螺栓的抗拔承载力取决于多个因素，包括膨胀体的形状和材料、螺栓的尺寸和材料、基础材料的性质等。

通常来说，膨胀螺栓的抗拔承载力可以通过试验获得，或者根据相关规范和标准进行计算。

在使用膨胀螺栓时，需要根据实际情况选择适当的螺栓和膨胀体，并确保螺栓和膨胀体与基础材料之间的间隙合适，以确保膨胀螺栓能够具备足够的抗拔承载力。

此外，在使用过程中还应注意膨胀螺栓的安装质量和使用条件，以保证其正常工作。

膨胀螺栓的抗拔承载力可以通过以下几种方式进行计算或评估：1. 经验公式：根据实际工程经验，可以使用一些经验公式来估算膨胀螺栓的抗拔承载力。

这些公式通常基于一系列试验结果和参数，例如螺栓直径、膨胀体直径和长度、基础材料类型等。

这种方法可以提供一个初步的估算，但并不具备准确性。

2. 试验方法：可以通过进行专门的实验来评估膨胀螺栓的抗拔承载力。

一种常见的试验方法是拉伸试验，即对安装完毕的膨胀螺栓施加拉力，使用适当的试验设备和加载方式来测量螺栓被拔出的最大载荷。

这种方法可以提供较为准确的测试结果。

3. 相关规范和标准：根据不同国家或地区的规范和标准，可能存在针对膨胀螺栓抗拔承载力的计算公式和设计方法。

这些规范和标准通常考虑了各种因素的影响，例如基础材料的强度和性质、螺栓和膨胀体的材料和尺寸等。

遵循这些规范和标准可以确保膨胀螺栓的设计与安装符合相关的要求。

需要注意的是，膨胀螺栓的抗拔承载力受到多种因素的影响，如基础材料的性质、安装方式、应用环境等。

设计和选择膨胀螺栓时，应综合考虑这些因素，并确保螺栓的抗拔承载力满足实际工程需求。

膨胀螺栓抗拔力计算

膨胀螺栓如何计算工程2008-07-24 21:25:08 阅读1185 评论 1 字号：大中小订阅要对膨胀螺栓进行拉拔试验，可按下列公式验算：N 拔=[(N/2+M/Z)/n]*B w拔试/1.5式中:N拔--单个膨胀螺栓承载能力设计值N--拉力M--弯矩Z--上下两排螺栓中距n--每排螺栓个数B--调整系数,每处4个取1.25、6个取1.30、8个取1.32N拔试--单个膨胀螺栓拉拔试验结果一、建筑概况建筑物总高度约为120米，总宽度为150米，共26层，按8度抗震设计，基本风压w 0=0.35KN/M2 , 每个200X300埋件用4个M12X 110膨胀螺栓固定，膨胀螺栓基孔内加注环氧树脂。

膨胀螺栓使用时应严格遵守有关工艺要求。

⑴ 作用在幕墙上的风荷载标准值按下式计算：w k= 3 Z? [i S? [i Z?O式中：w k —作用在幕墙上的风荷载标准值（KN／M2）；3Z—考虑瞬时风压的阵风系数，取2.25;1S—风荷载体型系数，取1.5 ;1Z—风压咼度变化系数；w O —基本风压，取0.35KN /M2。

故w k = 3 Z?i S?i Z w?O⑵ 地震作用按下式计算QE = 3 E? a max?G式中：QE??作用于幕墙平面外水平地震作用KN）；a max??水平地震影响系数最大值，8度抗震设计取0.16 ；3 E?动力放大系数，取3.0。

⑶ 荷载分项系数和组合系数的确定根据《建筑结构荷载规范》（GBJ9-87）及《玻璃幕墙工程技术规范》之精神，结合本工程的地区地理环境，建筑特点以及幕墙的受力情况，各分项系数和组合系数选择如下：分项系数组合系数重力荷载，Yg取1.2风荷载,YW取1.4风荷载，ipw取 1.0地震作用，Y E取1.3地震作用，山取0.6温度作用，YT取1.2温度作用，ipT取0.2荷载和作用效应按下式进行组合：S = Y Sg + 书W Y wSwh书E Y ES吐书T YTST式中：S??荷载和作用效应组合后的设计值；Sg??重力荷载作为永久荷载产生的效应；Sw,SE,ST?? 分别为风荷载，地震作用和温度作用作为可变荷载和作用产生的效应；Y g, Y_ Y E, Y T各效应的分项系数；屮W,屮E,屮T分别为风荷载，地震作用和温度作用效应的组合系数。

膨胀螺栓拉拔力计算

膨胀螺栓拉拔力计算1.1?干挂石材支座反力计算?本工程主室内干挂石材支座采用镀锌M12膨胀螺栓固定，选取支座反力最不利处进行计算，若此处满足，则所有相同位置采用此膨胀螺栓均能满足要求：根据支座受力，现采用4个M12膨胀螺栓。

?单个支座的受荷面积为1500mm×1000mm，干挂石材自重取0.5?kN/m2，室内风荷载为0.5?kN/m2?支座反力为：?风荷载产生的拉力：?N?=0.5×1.5×1.0=0.75?kN??自重产生的剪力：???V=0.5×1.5×1.0=0.75?KN?弯距：M=Ve=0.75*0.12=0.09k N﹒m?1.2.?镀锌M12膨胀螺栓拉拔力计算：?=2β?(N/2+M/Z)/n??N拔式中：N:单个螺栓承载能力设计值；????拔N:?拉力设计值（N）；???????M:?弯距设计值（N.mm）；上下两排螺栓中距(mm)；???n:?每排螺栓个数；?β:承载能力调整系数,每处4个时取1.25、6个时取1.30、8个时取1.32；? ?N=2β?[N/8+(M/Z)/n]????????拔=2×1.25×[(0.75×103/2+(0.090×106/100)/2]??=1.594?kN?即单个M12膨胀螺栓抗拉承载能力设计值为1.594kN.2.1?室内吊顶支座反力计算?本工程室内吊顶支座采用M8膨胀螺栓固定，选取支座反力最不利处进行计算，若此处满足，则所有相同位置采用此膨胀螺栓均能满足要求：计算简图??(圆表示支座，数字为节点号) 根据支座受力，现采用4个M8膨胀螺栓。

根据计算软件3D3S的计算，最大支座反力为：?自重产生的拉力：?N?=1.163?kN??1.2.?M8膨胀螺栓拉拔力计算：?=2β?(N/2+M/Z)/n??N拔式中：N拔:单个螺栓承载能力设计值；????N:?拉力设计值（N）；???????M:?弯距设计值（N.mm）；???????Z:上下两排螺栓中距(mm)；?n:?每排螺栓个数；?β:承载能力调整系数,每处4个时取1.25、6个时取1.30、8个时取1.32；??=2β?(M/Z)/n????????N拔=2×1.25×(1.163×103/2)/2??=0.727?kN?即单个M8膨胀螺栓抗拉承载能力设计值为0.727kN.。

m10膨胀螺栓拉拔值

M10膨胀螺栓拉拔值1. 介绍膨胀螺栓是一种常用的紧固连接元件，用于连接混凝土、砖墙等基础材料与钢结构。

M10代表了膨胀螺栓的直径尺寸，而拉拔值是指在拉伸加载下，螺栓能够承受的最大力量。

本文将详细介绍M10膨胀螺栓拉拔值的相关知识，包括定义、计算方法、影响因素以及应用注意事项等内容。

2. 定义膨胀螺栓拉拔值是指在特定条件下，M10膨胀螺栓能够承受的最大拉力。

它是评估螺栓连接强度和可靠性的重要指标。

3. 计算方法计算M10膨胀螺栓拉拔值需要考虑以下几个因素：3.1 材料强度首先需要确定使用的材料强度参数，包括钢筋抗拉强度和混凝土抗压强度。

这些参数可以通过实验或参考相关标准获取。

3.2 贯穿长度膨胀螺栓的贯穿长度是指螺栓从基础材料表面到螺母之间的距离。

通常情况下，贯穿长度越大，拉拔值越高。

3.3 螺栓直径M10膨胀螺栓的直径为10毫米，这个参数是计算拉拔值时必须考虑的因素之一。

3.4 基本公式M10膨胀螺栓拉拔值的计算公式如下：拉拔值 = min(钢筋抗拉强度× 贯穿长度, 混凝土抗压强度× 螺栓直径× 贯穿长度)4. 影响因素M10膨胀螺栓拉拔值受多种因素影响，包括但不限于以下几个方面：4.1 材料性能材料的抗拉和抗压强度是决定拉拔值的重要因素。

较高的材料强度可以提高膨胀螺栓的承载能力。

4.2 贯穿长度贯穿长度越大，意味着更多的基础材料参与到了连接中，从而提高了螺栓的拉拔值。

4.3 安装质量膨胀螺栓的安装质量直接影响其拉拔值。

如果安装不当，例如贯穿长度不够或者存在松动等问题，将会降低螺栓的承载能力。

4.4 环境条件环境条件对膨胀螺栓的拉拔值也有一定影响。

例如，在高温或潮湿环境下，材料性能可能会发生变化，从而影响拉拔值。

5. 应用注意事项在使用M10膨胀螺栓时，需要注意以下几点：5.1 合理设计在设计连接时，应根据实际情况合理选择膨胀螺栓的尺寸和数量，并考虑到预期荷载和使用环境等因素。

膨胀螺栓拉拔力计算之欧阳语创编

单个支座的受荷面积为1500mm×1000mm，干挂石材自重取0.5 kN/m2，室内风荷载为0.5 kN/m2支座反力为：风荷载产生的拉力：N =0.5×1.5×1.0=0.75 kN自重产生的剪力：V=0.5×1.5×1.0=0.75 KN弯距：M=Ve=0.75*0.12=0.09kN﹒m1.2. 镀锌M12膨胀螺栓拉拔力计算：N拔=2β•(N/2+M/Z)/n式中：N拔:单个螺栓承载能力设计值；N: 拉力设计值（N）；M: 弯距设计值（N.mm）；上下两排螺栓中距(mm)；n: 每排螺栓个数；β:承载能力调整系数,每处4个时取1.25、6个时取1.30、8个时取1.32；N拔=2β•[N/8+(M/Z)/n]=2×1.25×[(0.75×103/2+(0.090×106/100)/2]=1.594 kN即单个M12膨胀螺栓抗拉承载能力设计值为1.594kN.2.1 室内吊顶支座反力计算本工程室内吊顶支座采用M8膨胀螺栓固定，选取支座反力最不利处进行计算，若此处满足，则所有相同位置采用此膨胀螺栓均能满足要求：计算简图(圆表示支座，数字为节点号)根据支座受力，现采用4个M8膨胀螺栓。

根据计算软件3D3S的计算，最大支座反力为：自重产生的拉力：N =1.163 kN1.2. M8膨胀螺栓拉拔力计算：N拔=2β•(N/2+M/Z)/n式中：N拔:单个螺栓承载能力设计值；N: 拉力设计值（N）；M: 弯距设计值（N.mm）；Z:上下两排螺栓中距(mm)；n: 每排螺栓个数；β:承载能力调整系数,每处4个时取1.25、6个时取1.30、8个时取1.32；N拔=2β•(M/Z)/n=2×1.25×(1.163×103/2)/2=0.727 kN即单个M8膨胀螺栓抗拉承载能力设计值为0.727kN.。

膨胀螺栓抗拔力计算

膨胀螺栓如何计算工程2008-07-24 21:25:08 阅读1185 评论1 字号：大中小订阅要对膨胀螺栓进行拉拔试验，可按下列公式验算:N拔=[(N/2+M/Z)/n]*B <N 拔试/1.5式中:N拔--单个膨胀螺栓承载能力设计值N--拉力M--弯矩Z--上下两排螺栓中距n--每排螺栓个数B--调整系数,每处4个取1.25、6 个取1.30、8个取1.32N拔试--单个膨胀螺栓拉拔试验结果一、建筑概况建筑物总高度约为120米，总宽度为150 米，共26层，按8度抗震设计，基本风压w0=0.35KN/M2 每个200X300 埋件用4 个M12<110 膨胀螺栓固定，膨胀螺栓基孔内加注环氧树脂。

膨胀螺栓使用时应严格遵守有关工艺要求。

⑴作用在幕墙上的风荷载标准值按下式计算：w k=B Z?^ S?^ Z?w O式中：w k—作用在幕墙上的风荷载标准值（KN/ M2 ；3 Z—考虑瞬时风压的阵风系数，取2.25 ;卩S—风荷载体型系数，取1.5 ;卩Z—风压咼度变化系数；w O-基本风压，取0.35KN/ M2O⑵地震作用按下式计算QE=B E?a max?G式中：QE?作用于幕墙平面外水平地震作用(KN ；G ??幕墙构件的重量(KN ；a max??水平地震影响系数最大值，8 度抗震设计取0.16 ;3 E??动力放大系数，取3.0。

⑶荷载分项系数和组合系数的确定根据《建筑结构荷载规范》(GBJ9 —87 )及《玻璃幕墙工程技术规范》之精神，结合本工程的地区地理环境，建筑特点以及幕墙的受力情况，各分项系数和组合系数选择如下：分项系合系数重力荷载，丫g取1.2风荷载，丫W取1.4风荷载，书W取1.0地震作用，YE取1.3地震作用，并取0.6温度作用，Y T取1.2温度作用，川取0.2荷载和作用效应按下式进行组合:S=Y gSg+书W Y wSwk 书E YESE + 书T Y TST式中：S??荷载和作用效应组合后的设计值；Sg??重力荷载作为永久荷载产生的效应；Sw,SE,ST??分别为风荷载，地震作用和温度作用作为可变荷载和作用产生的效应；Y g,Y_W , Y E, Y T??各效应的分项系数；巾w,巾E, T??分别为风荷载，地震作用和温度作用效应的组合系数。

膨胀螺栓抗拔计算书

膨胀螺栓拉拔力计算该工程基本设计参数；基本风压值o ω=㎡,干挂石材通过膨胀螺栓与建筑结构连接。

最不利龙骨分隔宽度为B=米，圆立柱连接点之间的竖向间距米、横向间距米，每个连接点膨胀螺栓个数为4个。

相应的风压高度变化系数z μ=（本工程的场地类别属于B 类，计算高度小于10米），按7度抗震设防设计。

按照国家行业标准《建筑抗震设计规范》GB 50011—2010、《金属与石材幕墙工程技术规范》JBJ —2001、《建筑结构荷载规范》GB 50009—2012，针对本工程的实际情况，对膨胀螺栓的允用强度进行计算和校核。

一、设计荷载与作用石材设计中按50年需要考虑荷载与作用有；风荷载、地震作用分别计算如下。

1、风荷载标准值o z s z k w w ***μμβ=式中：k w ：为作用在幕墙上的风荷载标准值（KN/㎡） z β ：为z 高度处瞬时风压的阵风系数s μ ：为风荷载体形系数z μ ：为风压高度变化系数 o ω ：基本风压（KN/㎡）2、k w =风荷载设计值W=k w x q γk w ；是风荷载标准值q γ；是风荷载分项系数，q γ= 3、 W=地震作用垂直于幕墙水平分布的地震作用G a q e ek **=max β式中：ek q ：垂直于幕墙的水平地震作用力e β：动力放大系数 m ax a ：地震影响系数，按七度抗震设计 G ：单位面积自重荷载4、ek q =荷载效应组合水平作用效应组合系数；风荷载w ψ= 地震作用e ψ=二、膨胀螺栓拉拔力计算膨胀螺栓石材每个连接点的在风荷载作用下的水平力为 N=W*w ψ*A+e ψ*ek q= =+=石材幕墙每个膨胀螺栓在风荷载作用下水平力为 x f =s=*4=≈式中：x f：每个螺栓在风荷载作用下水平力s ：每个连接点的螺栓个数：安全系数。

膨胀螺栓抗拔计算书

膨胀螺栓拉拔力计算该工程基本设计参数；基本风压值oω=0.35KN/㎡,干挂石材通过膨胀螺栓与建筑结构连接。

最不利龙骨分隔宽度为B=1.0米，圆立柱连接点之间的竖向间距3.0米、横向间距0.8米，每个连接点膨胀螺栓个数为4个。

相应的风压高度变化系数μ=1.0（本工程的场地类别属于B类，计算高z度小于10米），按7度抗震设防设计。

按照国家行业标准《建筑抗震设计规范》GB 50011—2010、《金属与石材幕墙工程技术规范》JBJ—2001、《建筑结构荷载规范》GB 50009—2012，针对本工程的实际情况，对膨胀螺栓的允用强度进行计算和校核。

一、设计荷载与作用石材设计中按50年需要考虑荷载与作用有；风荷载、地震作用分别计算如下。

1、风荷载标准值式中：w：为作用在幕墙上的风荷载标准值（KN/㎡）kβ：为z高度处瞬时风压的阵风系数zμ：为风荷载体形系数sμ：为风压高度变化系数zω：基本风压（KN/㎡）ow㎡k2、风荷载设计值W=k w x q γk w ；是风荷载标准值q γ；是风荷载分项系数，q γ=1.4 ㎡3、地震作用垂直于幕墙水平分布的地震作用式中：ek q ：垂直于幕墙的水平地震作用力e β：动力放大系数 m ax a ：地震影响系数，按七度抗震设计 G ：单位面积自重荷载ek q ㎡4、荷载效应组合水平作用效应组合系数；风荷载w ψ=1.0 地震作用e ψ=0.5二、膨胀螺栓拉拔力计算膨胀螺栓石材每个连接点的在风荷载作用下的水平力为 N=W*w ψ*A+e ψ*ek q=3.2487+0.214=3.4627KN石材幕墙每个膨胀螺栓在风荷载作用下水平力为 x f =1.5N/s=1.5*3.4627/4=1.2985KN≈1.3KN式中：x f：每个螺栓在风荷载作用下水平力s ：每个连接点的螺栓个数1.5 ：安全系数。

膨胀螺栓拉拔力计算

膨胀螺栓拉拔试验计算书苏州承志装饰有限公司二〇一一年五月支座处膨胀螺栓拉拔力计算1.1 干挂石材支座反力计算本工程主室内干挂石材支座采用镀锌M12膨胀螺栓固定，选取支座反力最不利处进行计算，若此处满足，则所有相同位置采用此膨胀螺栓均能满足要求：支座反力图根据支座受力，现采用4个M12膨胀螺栓。

单个支座的受荷面积为1500mm ×1000mm ，干挂石材自重取0.5 kN/m 2，室内风荷载为0.5 kN/m 2支座反力为：风荷载产生的拉力： N =0.5×1.5×1.0=0.75 kN自重产生的剪力： V=0.5×1.5×1.0=0.75 KN弯距：m kN 0.0900.120.75Ve M ⋅=⨯==1.2. 镀锌M12膨胀螺栓拉拔力计算：N 拔=2β•(N/2+M/Z)/n式中：N 拔:单个螺栓承载能力设计值；N: 拉力设计值（N）；M: 弯距设计值（N.mm）；Z:上下两排螺栓中距(mm)；n: 每排螺栓个数；β:承载能力调整系数,每处4个时取1.25、6个时取1.30、8个时取1.32；=2β•[N/8+(M/Z)/n]N拔=2×1.25×[(0.75×103/2+(0.090×106/100)/2]=1.594 kN即单个M12膨胀螺栓抗拉承载能力设计值为1.594kN.2.1 室内吊顶支座反力计算本工程室内吊顶支座采用M8膨胀螺栓固定，选取支座反力最不利处进行计算，若此处满足，则所有相同位置采用此膨胀螺栓均能满足要求：计算简图(圆表示支座，数字为节点号)根据支座受力，现采用4个M8膨胀螺栓。

根据计算软件3D3S的计算，最大支座反力为：自重产生的拉力： N=1.163 kN1.2. M8膨胀螺栓拉拔力计算：=2β•(N/2+M/Z)/nN拔式中：N拔:单个螺栓承载能力设计值；N: 拉力设计值（N）；M: 弯距设计值（N.mm）；Z:上下两排螺栓中距(mm)；n: 每排螺栓个数；β:承载能力调整系数,每处4个时取1.25、6个时取1.30、8个时取1.32；=2β•(M/Z)/nN拔=2×1.25×(1.163×103/2)/2=0.727 kN即单个M8膨胀螺栓抗拉承载能力设计值为0.727kN.。

膨胀螺栓抗拔力计算

膨胀螺栓如何计算工程2008-07-24 21:25:08 阅读1185 评论1 字号：大中小订阅要对膨胀螺栓进行拉拔试验,可按下列公式验算: N拔=[(N/2+M/Z)/n]*B≤N拔试/1.5式中:N拔--单个膨胀螺栓承载能力设计值N--拉力M--弯矩Z--上下两排螺栓中距n--每排螺栓个数B--调整系数,每处4个取1.25、6个取1.30、8个取1.32N拔试--单个膨胀螺栓拉拔试验结果一、建筑概况建筑物总高度约为120米，总宽度为150米，共26层，按8度抗震设计，基本风压ｗ0=0.35KN/M2，每个200×300埋件用4个M12×110膨胀螺栓固定，膨胀螺栓基孔内加注环氧树脂。

膨胀螺栓使用时应严格遵守有关工艺要求。

二、荷载⑴作用在幕墙上的风荷载标准值按下式计算：ｗk＝βZ?μS?μZ?ｗO式中：ｗk－作用在幕墙上的风荷载标准值（KN／M2）；βZ－考虑瞬时风压的阵风系数，取2.25；μS－风荷载体型系数，取1.5；μZ－风压高度变化系数；ｗO－基本风压，取0.35KN／M2。

故ｗk＝βZ?μS?μZ?ｗO⑵地震作用按下式计算QE＝βE?αmax?G式中：QE??作用于幕墙平面外水平地震作用（KN）；G ??幕墙构件的重量（KN）；αmax??水平地震影响系数最大值，8度抗震设计取0.16；βE??动力放大系数，取3.0。

⑶荷载分项系数和组合系数的确定根据《建筑结构荷载规范》（ＧＢＪ９－８７）及《玻璃幕墙工程技术规范》之精神，结合本工程的地区地理环境，建筑特点以及幕墙的受力情况，各分项系数和组合系数选择如下：分项系数组合系数重力荷载，γg取1.2风荷载，γw取1.4 风荷载，ψw取1.0地震作用，γE取1.3 地震作用，ψE取0.6温度作用，γT取1.2 温度作用，ψT取0.2荷载和作用效应按下式进行组合： S＝γgSg＋ψwγwSw＋ψEγESE＋ψTγTST 式中：S??荷载和作用效应组合后的设计值；Sg??重力荷载作为永久荷载产生的效应；Sw,SE,ST??分别为风荷载，地震作用和温度作用作为可变荷载和作用产生的效应；γg,γ_ｗ,γE,γT??各效应的分项系数；ψw,ψE,ψT??分别为风荷载，地震作用和温度作用效应的组合系数。

幕墙膨胀螺栓抗拔力

幕墙膨胀螺栓抗拔力计算000011 基本参数000011.1 幕墙所在地区地区；000011.2 地面粗糙度分类等级幕墙属于外围护构件，按《建筑结构荷载规》(GB50009-2001)，本工程按B 类地形考虑。

000011.3 抗震设防按《建筑工程抗震设防分类标准》，建筑工程应分为以下四个抗震设防类别：根据国家规《建筑抗震设计规》(GB50011-2001 2008版)，地区地震基本烈度为：7度，地震动峰值加速度为0.1g，由于本工程是标准设防类，因此实际抗震计算中的水平地震影响系数最大值应按本地区抗震设防烈度选取，也就是取：a ma=0.08 ；000012 幕墙承受荷载计算000012.1 风荷载标准值的计算方法幕墙属于外围护构件，按建筑结构荷载规(GB50009-2001 2006年版)计算：w k=B gz y z y si W b ……7.1.1-2[GB50009-2001 2006 年版]上式中：w k：作用在幕墙上的风荷载标准值(MPa);Z ：计算点标高：17.8m；B gz：瞬时风压的阵风系数；根据不同场地类型，按以下公式计算(高度不足5m按5m计算):B gz=K(1+2y f)其中K为地面粗糙度调整系数，卩f为脉动系数B 类场地： B gz=0.89 X (1+2 卩f) 其中：卩f=0.5(Z/10)对于B类地形，17.8m高度处瞬时风压的阵风系数：B gz=0.89X (1+2X(0.5(Z/10) -0.16 ) )= 1 . 70 1 6卩z:风压高度变化系数；根据不同场地类型, 按以下公式计算：B 类场地：y z=(Z/10) 0.32当Z>350m时，取Z=350m 当Z<10ni时，取Z=10m 对于B类地形，17.8m高度处风压高度变化系数：y z=1.000X (Z/10) 0.32=1.2026卩/局部风压体型系数；按《建筑结构荷载规》GB50009-2001(2006年版)第7.3.3条：验算围护构件及其连接的强度时，可按下列规定采用局部风压体型系数卩S1：一、外表面1. 正压区按表7.3.1 采用；2. 负压区- 对墙面，取-1.0对墙角边，取-1.8二、表面对封闭式建筑物，按表面风压的正负情况取-0.2 或0.2 。

膨胀螺栓拉拔力计算

m20膨胀螺栓拉拔值

m20膨胀螺栓拉拔值
【一、概述M20膨胀螺栓】
M20膨胀螺栓是一种常用的螺纹连接件，主要用于建筑、机械等领域。

它通过在螺纹孔中膨胀来实现连接，具有较高的拉拔强度和良好的抗疲劳性能。

M20膨胀螺栓的规格为直径20mm，长度可根据需求定制。

【二、M20膨胀螺栓的拉拔值计算方法】
M20膨胀螺栓的拉拔值是指在拉伸过程中，螺栓承受的最大拉力。

其计算公式为：拉拔值= 抗拉强度× 螺栓截面积。

其中，抗拉强度一般采用材料的标准抗拉强度，单位为MPa；螺栓截面积可通过直径计算，单位为mm。

【三、影响M20膨胀螺栓拉拔值的因素】
1.材料：材料强度越高，拉拔值越大。

2.直径：直径越大，截面积越大，拉拔值越大。

3.长度：长度越长，受力越大，拉拔值越大。

4.表面处理：如镀锌、涂层等，可增加螺栓的抗腐蚀能力，影响拉拔值。

5.安装质量：安装紧密度、预紧力等因素影响拉拔值。

【四、提高M20膨胀螺栓拉拔强度的措施】
1.选用高强度材料：提高螺栓本身的抗拉强度。

2.合理设计：根据实际需求选择合适的直径和长度。

3.表面处理：采用合适的表面处理工艺，提高抗腐蚀能力。

4.规范安装：确保安装紧密度，施加适当的预紧力。

【五、总结】
M20膨胀螺栓作为一种常用的连接件，其拉拔值在实际应用中具有重要意义。

了解M20膨胀螺栓的拉拔值计算方法及影响因素，有助于我们更好地选择和使用膨胀螺栓，提高工程质量和安全性。

膨胀螺栓拉拔力计算

膨胀螺栓拉拔试验计算书苏州承志装饰有限公司二0一一年五月支座处膨胀螺栓拉拔力计算1.1干挂石材支座反力计算本工程主室内干挂石材支座采用镀锌M12膨胀螺栓固定，选取支座反力最不利处进行计算，若此处满足，贝U所有相同位置采用此膨胀螺栓均能满足要求:根据支座受力，现采用4个M12膨胀螺栓。

单个支座的受荷面积为1500m材1000mm干挂石材自重取0.5 kN/m 2，室内风荷载为0.5 kN/m2支座反力为：风荷载产生的拉力：N =0.5 X 1.5 X 1.0=0.75 kN自重产生的剪力：V=0.5 X 1.5 X 1.0=0.75 KN弯距：M Ve 0.75 0.12 0.090 kN m1.2.镀锌M12膨胀螺栓拉拔力计算：N 拔=2B?(N/2+M/Z )/n式中：N拔:单个螺栓承载能力设计值;N:拉力设计值（N）;M:弯距设计值（N.mr）Z:上下两排螺栓中距（mm）；n:每排螺栓个数；支座反力图B :承载能力调整系数,每处4个时取1.25、6个时取1.30、个时取1.32 ;N 拔=2 B? [N/8+(M/Z)/n]=2X 1.25 X [(0.75 X 103/2+(0.090 X 106/100)/2]=1.594 kN即单个M12膨胀螺栓抗拉承载能力设计值为1.594kN.2.1室内吊顶支座反力计算本工程室内吊顶支座采用M8膨胀螺栓固定，选取支座反力最不利处进行计算，若此处满足，则所有相同位置采用此膨胀螺栓均能满足要求：计算简图（圆表示支座，数字为节点号）根据支座受力，现采用4个M8膨胀螺栓根据计算软件3D3S的计算，最大支座反力为：自重产生的拉力：N =1.163 kN12 M8膨胀螺栓拉拔力计算：N 拔=2B?(N/2+M/Z )/n式中：N拔:单个螺栓承载能力设计值；N: 拉力设计值( N)；M: 弯距设计值( N.mm)；Z: 上下两排螺栓中距(mm)；n: 每排螺栓个数；B :承载能力调整系数,每处4个时取1.25、6个时取1.30、个时取1.32 ;N 拔=2B?(M/Z)/n=2X 1.25 X (1.163 X 103/2)/2=0.727 kN即单个M8膨胀螺栓抗拉承载能力设计值为0.727kN.。
