精华篇：混合动力核心控制技术方案图文全解珍藏!
混合动力汽车控制策略.pptx
目录
1.混合动力汽车的系统结构 2.混合动力汽车的控制策略 3.混合动力汽车的研究方向
1.混合动力汽车的系统结构
根据动力系统的结构和能量流动方式的不同，混合 动力电动汽车可分为串联式、并联式、混联式。近 年，又新出现了电动轮式混合动力电动汽车。
1.1串联式动力系统
2.1串联式混合动力汽车的控制策略
由于串联式混合动力汽车的发动机与汽车行 驶工况没有直接联系，因此控制策略的主要目 标是使发动机在最佳效率区和排放区工作。此 外，为了优化控制策略，还必须考虑合并在一 起的电池、电传动系统、发动机和发电机的总 体效率。以下介绍串联式混合动力汽车的两种 基本的控制模式。
串联式混合动力系统
1.2并联式动力系统 并联式混合动力电动汽车主要由发动机、
电动/发电机两大部件总成组成，它们可分开 工作也可以协调工作，结构具有明显的多样性， 可以根据使用要求选用。两大动力总成的功率 可以互相叠加，发动机功率和电动/发电机功 率约为电动汽车所需最大驱动功率的0.5~1倍， 因此，可以采用小功率的发动机与电动/发电 机，使得整个动力系统的装配尺寸、质量都较 小，造价也更低，行程也可以比串联式混合动 力电动汽车长一些，其特点更加趋近于内燃机 汽车。由于并联混合动力汽车有两套驱动系统， 且不同的驱动系统有不同的工作效率区间，这 就使得汽车在不同的行驶工况下，具有不同工 作模式。
2.1.1恒温器控制模式 2.1.2发动机跟踪器控制模式
上述两种控制模式可以结合起来使用，其目的
是充分利用发动机和电池的高效率区，使其达到 整体效率最高。发动机在荷电状态值较低或负载 功率较大时均会起动；当负载功率较小且荷电状 态值高于预设的上限值时，发动机被关闭；在发 动机关和开之间设定了一定范围的状态保持区域， 这样可以避免发动机的频繁起停。发动机一旦起 动便在相对经济的区域内对电动机的负载功率进 行跟踪，当负载功率大于或小于发动机经济区域 所能输出的功率时，电池组可以通过充放电对该 功率差进行缓冲和补偿，采用该控制策略可以减 少电能的循环损耗，避免电池大电流放电和发动 机的频繁起动，降低了油耗，提高了排放性能。
混合动力控制技术
4、混合动力系统部件技术 内燃机技术 • 活塞式内燃机
• 燃烧方式的改进
均质混合气 非均质混合气 点燃 压燃 GSI DCI 均质混合气 非均质混合气 压燃 点燃 HCCI GDI
电子控制技术 代用燃料技术
• 小型燃气透平(燃气轮机）
4、混合动力系统部件技术 储能原件 •
动力电池组 高速飞轮 超级电容器 液体储能器 气体储能器
4、混合动力系统部件技术
•
机械式变速器 电子（电液） 电子（电液）控制自 动变速器（ ） 动变速器（AT） 自动式机械变速器 （AMT） ） 带传动无极变速器
4、混合动力系统部件技术 EVT-Electric Variable Transmission
5、需要解决的控制问题
控制层级
5、需要解决的控制问题及方法和手段
3、混合动力系统总成技术
丰田PRUIS
3、混合动力系统总成技术
本田ISIGHT
3、混合动力系统总成技术
本田Insight
3、混合动力系统总成技术
3、混合动力系统总成技术 日产 Tino
3、混合动力系统总成技术
夏利轻度混合动力系统
3、混合动力系统总成技术
Plug-In 混合系统
可充电式混合动力电动汽车
• 能量优化策略的选择 基于规则的能量管理策略 模糊能量管理策略 瞬时最优能量管理策略 全局最优能量管理策略 • 系统通信 动态试验台、总成控制器及混合动力 各部件间的通信
其它问题
• • • • • 发动机的启动和停止控制 发动机加、减速过程控制 自动离合器执行机构 采用AMT时涉及的控制问题 再生制动过程的控制
5、需要解决的控制问题及方法和手段
控制策略开发的数学工具：
丰田混合动力系统THS的动力控制系统49页PPT
6、法律的基础有两个，而且只有两个……公Байду номын сангаас和实用。——伯克 7、有两种和平的暴力，那就是法律和礼节。——歌德
8、法律就是秩序，有好的法律才有好的秩序。——亚里士多德 9、上帝把法律和公平凑合在一起，可是人类却把它拆开。——查·科尔顿 10、一切法律都是无用的，因为好人用不着它们，而坏人又不会因为它们而变得规矩起来。——德谟耶克斯
1、最灵繁的人也看不见自己的背脊。——非洲 2、最困难的事情就是认识自己。——希腊 3、有勇气承担命运这才是英雄好汉。——黑塞 4、与肝胆人共事，无字句处读书。——周恩来 5、阅读使人充实，会谈使人敏捷，写作使人精确。——培根
丰田THS-II混合动力核心控制策略介绍(二)

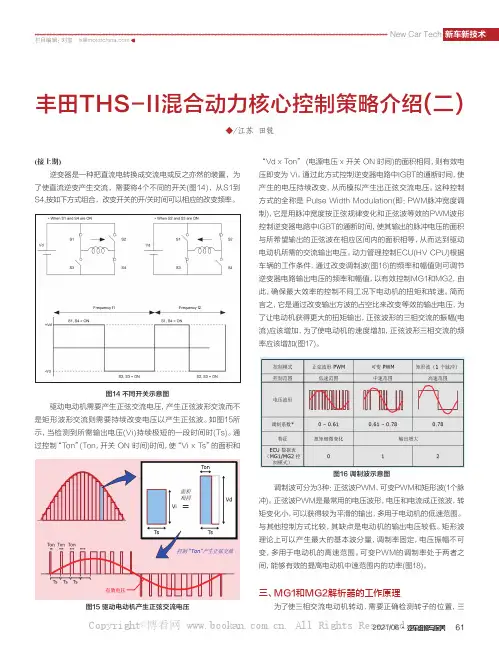

丰田THS-II混合动力核心控制策略介绍(二)◆/江苏 田锐(接上期)逆变器是一种把直流电转换成交流电或反之亦然的装置，为了使直流逆变产生交流，需要将4个不同的开关(图14)，从S1到S4,按如下方式组合，改变开关的开/关时间可以相应的改变频率。
图14 不同开关示意图驱动电动机需要产生正弦交流电压，产生正弦波形交流而不是矩形波形交流则需要持续改变电压以产生正弦波。
如图15所示，当检测到所需输出电压(Vi)持续极短的一段时间时(Ts)。
通过控制“Ton”(Ton，开关 ON 时间)时间，使“Vi x Ts”的面积和“Vd x Ton” (电源电压 x 开关 ON 时间)的面积相同，则有效电压即变为 Vi。
通过此方式控制逆变器电路中IGBT的通断时间，使产生的电压持续改变，从而模拟产生出正弦交流电压。
这种控制方式的全称是 Pulse Width Modulation(即：PWM脉冲宽度调制)，它是用脉冲宽度按正弦规律变化和正弦波等效的PWM波形控制逆变器电路中IGBT的通断时间，使其输出的脉冲电压的面积与所希望输出的正弦波在相应区间内的面积相等，从而达到驱动电动机所需的交流输出电压。
动力管理控制ECU(HV CPU)根据车辆的工作条件，通过改变调制波(图16)的频率和幅值则可调节逆变器电路输出电压的频率和幅值，以有效控制MG1和MG2，由此，确保最大效率的控制不同工况下电动机的扭矩和转速。
简而言之，它是通过改变输出方波的占空比来改变等效的输出电压，为了让电动机获得更大的扭矩输出，正弦波形的三相交流的振幅(电流)应该增加，为了使电动机的速度增加，正弦波形三相交流的频率应该增加(图17)。
图16 调制波示意图调制波可分为3种：正弦波PWM、可变PWM和矩形波(1个脉冲)。
正弦波PWM是最常用的电压波形，电压和电流成正弦波，转矩变化小，可以获得较为平滑的输出，多用于电动机的低速范围。
与其他控制方式比较，其缺点是电动机的输出电压较低。
插电式混动核心技术解析
2017-01-06插电式混合动力汽车（PHEV）综合了纯电动汽车（EV）和混合动力汽车（HEV）的优点，既可实现纯电动零排放行驶，也能通过混动模式增加车辆的续驶里程。
在后补贴时期，政府补贴减少、消费者里程需求增加、电池成本降幅较小且车辆售价不能上涨，为PHEV提供了发展机遇。
混动方案合理化、动力系统集成化、核心部件专用化和控制策略创新性设计是提升PHEV性能的关键核心技术。
1.发展PHEV的原因1.1 PHEV符合技术路线节能和新能源汽车技术路线图中规定，至2020年、乘用车新车平均油耗5L/100km，至2025年、乘用车新车平均油耗4 L/100km。
图1为传统车、HEV和PHEV油耗随质量的变化趋势，随着整备质量增加，各车型的油耗均正比例上升。
由图1可知，整备质量较大的B级车必须依靠PHEV技术才能将油耗控制在5或4L/100km以内，与“以紧凑型及以上车型规模化发展插电式混合动力乘用车为主”技术路线保持一致。
图1 车辆油耗与整车质量变化关系1.2两级补贴大幅退坡按照既定的退坡方案，250公里以上车型两级补贴在北京和天津分别下降2.2和2.75万。
从整车成本方面考虑，零部件成本下降是解决补贴退坡最直接途径，但难度较大。
表1 补贴退坡统计1.3零部件价格无大幅下降可能理论上零部件价格下降可减少补贴退坡的压力。
但近期由于铜材等价格上扬，零部件价格在2017年上半年只能维持现有状态、小幅波动，无大幅下降可能。
因此，近期通过零部件降本平衡补贴退坡可能性不大。
1.4续驶里程持续增加表3为热销车型续驶里程的统计情况，续驶里程需求持续增加。
里程增加，除了轻量化和再生制动优化外，最直接方式就是增大电池容量，电量增加导致整车成本上升。
表3 热销车型续驶里程统计1.5 PHEV可平衡各种制约因素PHEV可平衡补贴退坡、零部件价格和里程增加之间的矛盾。
PHEV的混动模式可解决纯电动里程问题；电池电量小，批量后可解决电量增加的成本问题；电池成本所占比例减少，对电池成本的敏感度降低。
混合动力原理ppt课件
变频器
201.6 V AC
发电
发电
驱动
驱动
空调压缩机
转换器
变频器
DC(直流) AC(交流)
蓄电池存储再生制动过程中MG2产生的电能和MG1产生的能量。HV蓄电池在车辆起步阶段或者需要额外动力辅助时为MG2提供电能。
混动卡罗拉的结构型式与工作原理
混动卡罗拉的系统构成
HV蓄电池
THS(2001-2003年的Prius)
外部噪音(dB(A))
1.5升普通汽油车
安静
发动机
混动卡罗拉搭载的发动机为丰田的1.8升8ZR高膨胀率循环汽油发动机(阿特金森)，采用了VVT-i智能可变气门正时控制技术和ETCS-i智能电子节气门控制技术。
混动卡罗拉的结构型式与工作原理
混动卡罗拉的系统构成
混合动力变速驱动桥
混合动力变速驱动桥包括MG1、MG2和行星齿轮组，并且在这些组件的配合下，通过无级变速(CVT)使车辆平稳地行驶。
混合动力系统的结构与技术
根据驱动系统的配置和组合方式(即能量合成的方式)不同，分为串联式、并联式和混联(串并联)式三种组合方式。
混合动力系统的结构型式及工作原理
混合动力系统的结构与技术
串联式
并联式
混联式
①高效率的发动机
混合动力系统的关键技术
混合动力系统的结构与技术
②电机(电动机/发电机)
③蓄电池
性能优势
发动机运转后加速
普通中级三厢车(4AT)
时间
加速度
混动卡罗拉的结构型式与工作原理
混动卡罗拉的优势
性能优势
静谧性
丰田油电混合动力系统可以在低、中速时仅使用电动机驱动车辆，靠蓄电池电力驱动的电动机是一种非常安静的动力源，因此在电动机驱动时明显比发动机驱动安静得多。
丰田THS-II混合动力核心控制策略介绍(三)
栏目编辑：刘玺 lx@New Car Tech 新车新技术2021/07·汽车维修与保养57(接上期)DC/DC转换器内置于逆变器中，并用一个内部控制线路操控。
如图30所示，HV蓄电池从一侧与内部控制线路连接，内部控制线路控制晶体管。
IGCT负责内部控制线路电源。
14V直流电的输出通过AMD 端子和100A(DC/DC)保险给辅助蓄电池充电，直流201.6V单向转换为直流14V，转换过程分为四步：4个功率三极管对角的两个为一组同时控制，轮番导通提供变压器初级线圈201.6V的交流电流使变压器的初级线圈产生交变磁场，变压器次级的双线圈降压输出14V的交流电流，经过两个整流器二极管单向全波整流后再通过电感器的平流电路滤波，最终成为直流的14V 为辅助蓄电池充电和提供车身电器电源。
当发生故障时，动力管理控制丰田THS—II混合动力核心控制策略介绍（三）◆文/江苏 田锐ECU(HV CPU) 通过端子NODD发送DC/DC转换器工作停止指令。
此外，DC/DC转换器具有自诊断功能，并通过端子NODD将指示正常工作或故障的信号发送至动力管理控制ECU(HV CPU)。
DC/DC 转换器根据通过端子VLO接收到的占空信号控制输出电压。
通过降低为响应驾驶条件的输出电压来提高燃油效率，可控制输出电压，从而使其正常情况下处于 13.0~14.5V之间。
端子S处监视DC/DC 转换器的输出电压并对其进行控制，从而使辅助蓄电池端子电压恒定。
6.HV蓄电池充电控制为确保H V 蓄电池安全、可靠的运行，需要确定HV蓄电池系统的多个特性参数，监控其各自的临界值，并同时保证其冷却系统的正常工作。
上述任务由蓄电池智能单元完成。
如图31所示，蓄电池智能单元接收所需的HV蓄电池信号(电压、电流和温度)以控制混合动力系统并计算HV 蓄电池的SOC(充电状态)，还检测并传输鼓风机转速反馈电压(用于进行冷却系统控制)至HV CPU，当出现电池过载，偏离SOC阈值或者过热时，HV CPU发送断开指令切断HV蓄电池系统SMR继电器以保护电池组。
第8讲 混合动力系统及其控制技术
混合动力的优势 (3)：能量再利用
重型汽车在典型运行工况（M15工况） 下的主动轮功率
60
速度 km/h
40 20 0 0
M15 工况
对于传统汽车来说，大约 60% 的驱动功在刹车时都丢失了。
20 40 60 80 100 120 140
120
主动轮功率 kW 80 40 0 -40 -80 -120 0 20 40 60 80 100 120 140 时间：秒
顺序点火
New swirl port
排气侧火花塞
ห้องสมุดไป่ตู้进气口
进气侧火花塞
排气口
涡流
发动机参数
发动机代码 气缸结构 缸径 × 行程 (mm) 3 排量 (cm ) 压缩比 配气机构 气门数 进气门 气门直径 (mm) 点火系统 排气歧管 催化转化器 最大功率 (kW/rpm) 最大扭矩 (N･m/rpm) 无电机 助力 Under 排气门
燃料经济性相对于改进的汽油内燃机
不同的混合动力设计的燃料经济性改善程度不同
100 提 80 高 燃 60 油 经 济 40 性 ％ 20 0 混 合 动 力 功 能 100 电动助力 能量再生 无怠速 90 80 70 60 纯电动
强混合
城市工况
中度混合 弱混合 高速公路工况
发动机与电机动力比例(%)[发动机/(发动机＋电机)]
130%
综合 4.9L/100km
电机助力
20 %
发动机 5 %
车身
100%
IMA
+25%
• 空气动力学性能 • 低滚动阻力轮胎 • EPS
5%
思域 (基本型) 1.4L
6.4L/100km
项目一 混合动力汽车结构与控制技术
学知习识目准标备
二、混合动力汽车的分类
结构特征：利用行星齿轮结构作为动力分离装置实现发动机和电动机动力分配， 可以在串联混合模式下工作，也可以在并联混合模式下工作，同时兼顾了串联 式和并联式的特点。 优缺点：可以兼顾串联、并联混合动力的优点，使得动力系统得到最优化匹配， 更容易实现排放和油耗控制；但是也存在结构复杂，对动力复合装置要求高的 情况，目前由丰田公司混合动力车型使用。
学习目标
学习目标
Learning target
知识目标
熟知混合动力汽车类型和 性能特点
1
熟知混合动力结构与控制
2
技能目标
1 叙述混合动力结构与特点 2 学会对混合动力汽车应急处理
学习重点
1.叙述混合动力汽车的类型和性能特点；
学
2.描述混合动力汽车的结构和控制技术；
3.使用正确方法和专用设备对混合动力汽车进行应 习
力电动汽车。一般情况下，电动机的峰值功率和发动机的额定功率比为15%～ 40%。代表系统：IMA系统，装备本田思域混合动力。
IMA系统
本田思域混合动力
学知习识目准标备
二、混合动力汽车的分类
4）重度混合（强混合）型混合动力电动汽车（Full Hybrid Electric Vehicle） 重度混合（强混合）型混合动力电动汽车是以发动机和/或电动机为动力，熟悉其结构和性能特点；并能够
使用正确方法和专用设备对混合动力汽车进行应急处理，恢复混合动力汽车 描
良好的运行性能。
述
目录 CONTENTS
01 学习目标 02 知识准备 03 任务实施 04 课堂练习
01 PART ONE
Learning target
学习目标
丰田Mirai氢能源燃料电池混合动力汽车核心控制策略(三)
文/江苏 田锐丰田Mirai氢能源燃料电池混合动力汽车核心控制策略(三)(接上期)(4)HV蓄电池温度传感器HV蓄电池温度传感器位于HV蓄电池模块下方，共有4个温度传感器，其中一个位于HV蓄电池模块和HV蓄电池冷却鼓风机总成之间的空气进气口附近。
EV控制ECU基于此HV蓄电池温度传感器通过HV蓄电池电压传感器发送给它的信息，控制HV蓄电池冷却鼓风机总成，如图26所示。
图26 HV蓄电池温度传感器零部件位置(5)HV蓄电池电流传感器HV蓄电池电流传感器安装在HV蓄电池总成内的高压电缆上，以检测电流。
传感器向HV蓄电池电压传感器发送电压信号。
该信号在0.5~4.5V之间变化，与流入或流出的HV蓄电池总成的电流变化成比例。
小于2.5V的信号电压表示HV蓄电池总成正在充电，大于2.5V的信号电压表示HV蓄电池总成正在放电，如图27所示。
(6)HV蓄电池冷却鼓风机冷却空气从后排座椅左侧从乘客舱吸入，并通过1号HV蓄电池进气管流向HV蓄电池冷却鼓风机总成。
HV蓄电池冷却鼓风机总成通过乘客舱中的进气口吸入的空气随后自上而下在HV蓄电池模块之间流动，进行热量交换，如图28所示。
图27 HV蓄电池电流传感器工作原理图28 HV蓄电池冷却鼓风机零部件位置(7)带转换器的逆变器总成如图29、图30所示，MG ECU、逆变器、增压转换器和DC-DC转换器集成在一个整体中，是一个紧凑、轻便的带转换器的逆变器总成。
逆变器和增压转换器主要处理驱动牵引电动机、带电动机的燃料电池空气压缩机、用于发电和升压的IPM(功率模块)以及电抗器和电容器组成。
MG ECU根据EV控制ECU 的输出请求值控制逆变器和增压转换器。
增压转换器将HV蓄电池电压从直流244.8V提升至最大直流650V，并将其输出至逆变器。
这样，带电动机的燃料电池空气压缩机和牵引电动机在高压下驱动，提供更高的输出功率并减少电气损耗。
逆变器将增压转换器升高的高压直流电流和来自燃料电池堆栈的高压直流转换为交流电流，为带电动机的燃料电池空气压缩机和牵引电动机供电。
混合动力汽车功率流分析和控制策略PPT课件
混合动力电动汽车的 功率流和能量流
混合动力电动汽车的功率流和能量流
❖ 混合动力汽车功率控制基本类型
课 ❖ 串联混合动力汽车的功率流 堂 ❖ 并联混合动力汽车的功率流 内 容 ❖ 混联式混合动力汽车的功率流
❖ 复合式混合动力汽车功率流 ❖ 混合动力汽车能量管理基本类型
混合动力汽车功率控制基本类型
课 ❖ 串联混合动力汽车的功率流 堂 ❖ 并联混合动力汽车的功率流 内 容 ❖ 混联式混合动力汽车的功率流
❖ 复合式混合动力汽车功率流 ❖ 混合动力汽车能量管理基本类型
并联混合动力汽车的功率流
功 率 流 分 析
并联混合动力汽车的功率流
功 率 流 分 析
并联混合动力汽车的功率流
功 率 流 分 析
Please Criticize And Guide The Shortcomings
演讲人：XXXXXX 时 间：XX年XX月XX日
的控制也更为灵敏, 容易实现。
混联混合动力汽车控制策略
发 动 机 最 优 工 作 曲 线
混联混合动力汽车控制策略
在发动机最优工作曲线模式思想的基础上, 瞬 对混合动力车的在特定工况点下整个动力 时 系统的优化目标 (如效率损失、名义油耗) 优 进行优化, 便可得到瞬时最优工作点, 然后 化 基于系统的瞬时最优工作点, 对各个状态 控 变量进行动态再分配。 制
续驶里程延伸型（Range Extender)
功
率 控
当车辆主要运行要求接近EV（零排 放），而续驶里程又超出了纯电动汽 车范围时采用。
制
混合动力汽车功率控制基本类型
助力型 (Power Assist)
功
(Fueled Engine-Electric)
混合动力汽车动力传动及其控制系统-详细课件
AMT应用于混合动力汽车
• 能量管理策略 • 混合动力汽车的能量管理策略包括发动机 和电机的转矩分配策略以及变速系统的换 档策略两方面内容转矩分配策略。
AMT应用于混合动力汽车
• 混合动力汽车能量管理策略研究多集中于转矩分配策略方 面，转矩分配策略的目的是通过调整发动机和电机的转矩 提高车辆综合效率。在一般的并联式混合动力汽车中，发 动机是主驱动装置，电机是辅助驱动装置。由于发动机工 作效率较低，尤其在发动机转速和负荷率较低时，其燃油 经济性极差，为避免发动机工作在低效区，在满足驾驶员 转矩需求的基础上，转矩分配策略通过调整电机转矩使发 动机工作在高效区或关闭发动机并由电机单独驱动车辆。 在发动机工作效率较高时，可以由发动机直接驱动车辆， 此时通过调整电机电动或发电的转矩使发动机工作在高效 区，电机发电生成的电能存储在动力电池中以供电动时使 用，为保证电池充放电时的效率，转矩分配策略还要尽量 维持电池的电量平衡。
混合动力汽车自动变速系统
• 按照实现自动变速的原理，自动变速器可 分为三类:一类是液力变矩器和行星齿轮变 速箱组成的液力自动变速器(Automatic Transmission简称AT);一类是无级变速器 (Continuously Variable Transmission，简 称CVT);另一类是由传统固定轴式变速箱和 干式离合器以及相应的电液控制系统组成 的机械式自动变速器(Automatic Mechanical Transmission,简称AMT)
• 传统汽车AMT的控制即为整车控制，如图3所示， 控制系统根据驾驶员对车辆的操纵(加速踏板、制 动踏板、操纵手柄等)和车辆状态(车速、档位、 发动机转速等)选择当前行车需要的最佳档位，如 果需要换档或离合器操作，则借助相应的自动操 纵机构对车辆的动力和传动系统进行控制，因此， 传统汽车AMT控制主要指换档策略和动力、传动 系统控制两个方面的内容区别于传统汽车，由于 混合动力汽车中电驱动系统的存在，AMT控制在 这两个方面的问题与传统汽车有较大不同，混合 动力汽车整车控制包括能量管理策略和能量管理 策略的实现两方面的内容。
THS混合动力系统混动原理和控制模式
THS混合动力系统混动原理和控制模式首先祭出丰田THS动力分配单元示意图，其核心就是一单排单级行星齿轮机构。
由太阳轮、行星齿轮架及行星轮和齿圈组成。
如图所示，一号电机（MG1，主要起发电、启动发动机和调速作用）连接行星齿轮组最中间绿色的太阳轮，二号电机（MG2，主要用作驱动电机和动能回收时的发电机）连接最外边红色的齿圈、而发动机则连接中间蓝色的行星架，图中标识为行星齿轮座。
整个行星排动力通过位于齿圈上的外啮合齿轮传递至减速齿轮。
1.外啮合齿轮旋转方向相反，内啮合齿轮旋转方向相同。
2.单排单级行星齿轮机构运动方程：ns+αnr =(1+α)·nc式中：ns -太阳轮转速；nr-齿圈转速；nc-行星架转速；3. α=齿圈齿数Zr 与太阳轮齿数Zs之比，即α= Zr/ Zs＞1（α一般为2点几）。
4.右图为单排单级行星齿轮机构的杠杆矢量图，其中CR=1（单位）CS=α= Zr/ Zs。
水平画出输入元件矢量ns或nc 或nr左右表示旋转方向，用相似三角形法求解传动比。
结合到THS的传动机构，运动方程为：n MG1+ α·n MG2=(1+α)·n发动机分析：从上面这个等式可以看出，该行星齿轮机将发动机、MG1和MG2三个元件中的一个加以固定，或者将某两个元件互连接在一起，输入与输出可获得一定的传动比。
改变各元件的运动状态，可获得多个传动比。
但当不固定任何组件时，整个系统通过调节发动机、MG1和MG2三个元件的转速转矩，实现无极变速，满足各种整车工况。
结合THS具体结构，其只能是MG2齿圈位置处输出，所以只会存在两种固定传动比工况。
工况制动输入输出运动方程传动比转向扭矩1n MG1=0n发动机n MG2αn MG2=(1+α) n发动机i=n发动机/n MG2= (1+α)/α＞1相同减速增扭2n发动机=0n MG1n MG2n MG1+αn MG2=0i= n MG1/ n MG2= -α＞-2相反减速增扭结合整车行驶工况对THS混合动力系统控制模式做简单分析1.停车：若电池已完全充电，且车辆静止不动，则发动机关闭，MG1和MG2均不工作。
双擎卡罗拉THS技术解析——控制篇（三）
双擎卡罗拉THS 技术解析◆文/江苏 高惠民表2 发动机运转条件(车辆停止时)(接上期)⑴驾驶员请求扭矩计算根据加速踏板位置和车速计算目标轴驱动扭矩。
⑵驾驶员请求输出功率计算根据驾驶员请求扭矩和车速计算目标功率输出，与⑴的计算方法类似。
⑶所需发动机输出功率计算所需HV蓄电池充电功率与⑵计算所得的驾驶员请求输出功率相加即可确定所需发动机输出功率。
⑷发动机启动判断根据工作状况和所需发动机输出功率⑶，判断是否需要启动发动机。
⑸目标发动机转速计算THS-II发动机以高效发动机工作线工作。
发动机工作线与发动机输出功率(所需发动机输出功率)的交点为目标发动机转速。
⑹发动机控制根据所需发动机输出功率⑶和目标发动机转速⑸的计算结果执行发动机喷油、点火、ETCS-i和VVT-i控制等。
⑺目标MG1转速计算根据MG2转速和目标发动机转速⑸计算目标MG1转速。
⑻MG1扭矩控制根据MG1转速传感器(解析器)信号，控制MG1扭矩以达到MG1目标转速。
⑼直接发动机转矩计算根据⑻计算所得的MG1扭矩计算发动机输出的驱动扭矩(根据列线表，基于MG1扭矩可得知车桥处的直接发动机输出转矩)。
⑽MG2扭矩指令值计算根据驾驶员请求扭矩⑴和直接发动机输出转矩⑼计算MG2扭矩指令值。
如果电动机的转矩大于车辆需要的驱动扭矩，发动机就会停止工作，车辆仅靠HV蓄电池的能量输出完成行驶(EV行驶模式)，如果电动机转矩小于车辆需要的驱动扭矩，发动机就会启动运转，独立驱动，或者在车辆需要更大扭矩时，发动机与电动机并行运转驱动。
2.发动机启停控制混合动力系统对发动机进行启动/停止的切换控制，使发动机工作在最佳效率工况范围内，目的是改善燃油消耗，发动机启动运转条件如表2所示。
但曲轴回转时，在特定的发动机转速区域内，发动机扭矩脉冲与传动桥产生共振，导致车辆振动。
通过下列控制措施可以减小发动机启停的振动问题。
(1)通过缩短动力重心与转动弹性轴之间的距离，增加扭振减振阻尼器等方法，改进发动机的悬置问题。
