防雷接地及等电位连接技术交底

合集下载

防雷接地技术交底

（二）焊接明敷接地扁钢要求
1、明敷接地扁钢与设备本体或基座焊接方式连接的，扁钢在设备或基座上的焊接长度为100mm（搭接长度不小于扁钢宽度2倍），采用三面施焊方式焊接。
2、明敷接地扁钢与扁钢之间的搭接焊方式连接的，扁钢与扁钢搭接焊长度为100mm （搭接长度不小于扁钢宽度2倍），采用三面施焊方式焊接。
（三）电机电缆头接地
1、电机相线截面积小于25mm²时，接地线采用等同截面积，当电机相线截面积为25mm2~50mm²时，接地线截面积应为25mm².当电机相线截面积大于50mm时，接地线截面积应为相线截面积的50%。
2、电缆头接地线截面选，电缆截面16mm²及以下，接地线采用芯线等同截面;电缆截面在16~120mm²，接地线采用16mm²;电缆截面在 150mmn²以上，接地线采用25mm2.
9、场区监控杆利用金属杆作为引下线采用镀锌扁钢—40×4与接地系统相连∶未设置金属杆的场区通信设备摄像机，话站，振动电缆终端，连接，处理单元接线箱及对射探测器接线箱做接地，逃生门，人行小门，铁艺大门（每扇）、金属围栏及围墙金属丝网（引下处间距不大于25m ，引下线距人行道距离不小于3m，图中位置为示意，具体位置可适当调整），均做接地，采用镀锌扁钢-40×4 与接地系统相连。
（四）ቤተ መጻሕፍቲ ባይዱ爆配电箱接地
1、接地软线采用BVR-25mm2黄绿相间软线.软线两端采用铜线鼻子压制
2、防爆箱金属支架做可靠接地，采用— 4Ox4镀锌扁钢与金属支架螺栓连接。
3、铠装电缆防爆夹紧密封接头设接地片，用于铠装电缆金属外皮接地，采用BVR-16mm2黄绿相间软线接至金属支架。非铠装电缆防爆夹紧密封接头不设接地片。
技术交底记录
工程名称
工程编号
单位工程名称

等电位联接技术交底

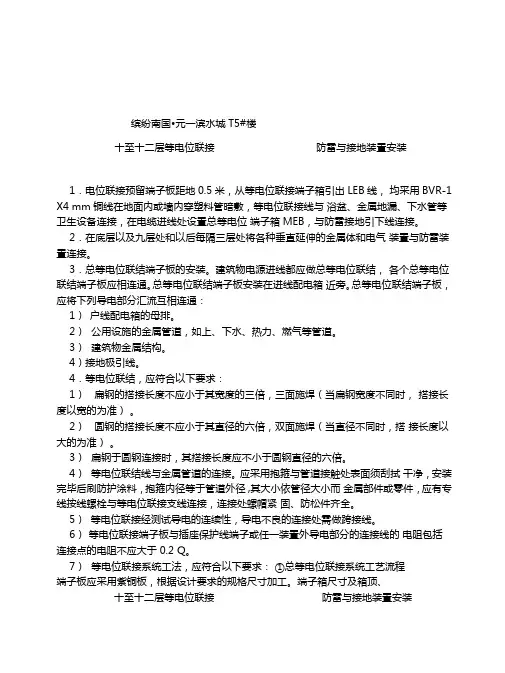

缤纷南国•元一滨水城T5#楼十至十二层等电位联接防雷与接地装置安装1．电位联接预留端子板距地 0.5 米，从等电位联接端子箱引出 LEB 线，均采用BVR-1 X4 mm铜线在地面内或墙内穿塑料管暗敷，等电位联接线与浴盆、金属地漏、下水管等卫生设备连接，在电缆进线处设置总等电位端子箱MEB，与防雷接地引下线连接。

2．在底层以及九层处和以后每隔三层处将各种垂直延伸的金属体和电气装置与防雷装置连接。

3．总等电位联结端子板的安装。

建筑物电源进线都应做总等电位联结，各个总等电位联结端子板应相连通。

总等电位联结端子板安装在进线配电箱近旁。

总等电位联结端子板，应将下列导电部分汇流互相连通：1）户线配电箱的母排。

2）公用设施的金属管道，如上、下水、热力、燃气等管道。

3）建筑物金属结构。

4）接地极引线。

4．等电位联结，应符合以下要求：1）扁钢的搭接长度不应小于其宽度的三倍，三面施焊（当扁钢宽度不同时，搭接长度以宽的为准）。

2）圆钢的搭接长度不应小于其直径的六倍，双面施焊（当直径不同时，搭接长度以大的为准）。

3）扁钢于圆钢连接时，其搭接长度应不小于圆钢直径的六倍。

4）等电位联结线与金属管道的连接。

应采用抱箍与管道接触处表面须刮拭干净，安装完毕后刷防护涂料，抱箍内径等于管道外径 ,其大小依管径大小而金属部件或零件，应有专线按线螺栓与等电位联接支线连接，连接处螺帽紧固、防松件齐全。

5）等电位联接经测试导电的连续性，导电不良的连接处需做跨接线。

6）等电位联接端子板与插座保护线端子或任一装置外导电部分的连接线的电阻包括连接点的电阻不应大于 0.2 Q。

7）等电位联接系统工法，应符合以下要求：①总等电位联接系统工艺流程端子板应采用紫铜板，根据设计要求的规格尺寸加工。

端子箱尺寸及箱顶、十至十二层等电位联接防雷与接地装置安装缤纷南国•元一滨水城T5#楼底板孔规格和孔距应符合设计要求。

MEB线截面应符合设计要求。

相邻近管道及金属结构允许用一根MEB线连接。

防雷接地安全施工技术交底模板

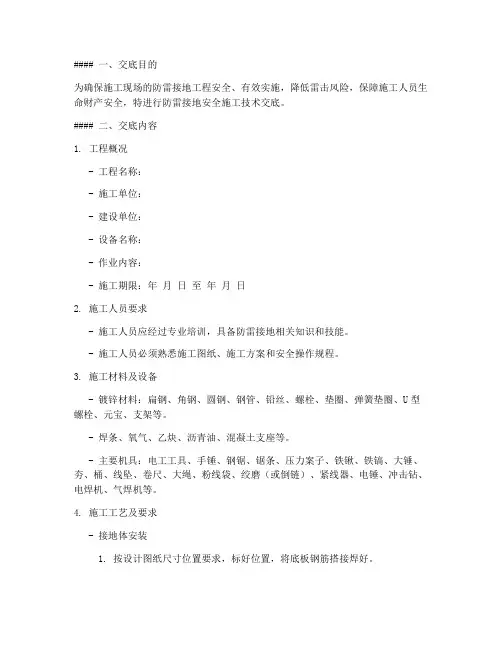

#### 一、交底目的为确保施工现场的防雷接地工程安全、有效实施，降低雷击风险，保障施工人员生命财产安全，特进行防雷接地安全施工技术交底。

#### 二、交底内容1. 工程概况- 工程名称：- 施工单位：- 建设单位：- 设备名称：- 作业内容：- 施工期限：年月日至年月日2. 施工人员要求- 施工人员应经过专业培训，具备防雷接地相关知识和技能。

- 施工人员必须熟悉施工图纸、施工方案和安全操作规程。

3. 施工材料及设备- 镀锌材料：扁钢、角钢、圆钢、钢管、铅丝、螺栓、垫圈、弹簧垫圈、U型螺栓、元宝、支架等。

- 焊条、氧气、乙炔、沥青油、混凝土支座等。

- 主要机具：电工工具、手锤、钢锯、锯条、压力案子、铁锹、铁镐、大锤、夯、桶、线坠、卷尺、大绳、粉线袋、绞磨（或倒链）、紧线器、电锤、冲击钻、电焊机、气焊机等。

4. 施工工艺及要求- 接地体安装1. 按设计图纸尺寸位置要求，标好位置，将底板钢筋搭接焊好。

2. 将用于引下线的柱子筋的底部与底板主筋搭接焊好，并在室外地面以下将主筋焊好连接板。

3. 清除药皮，并将防雷引下线主筋用色漆做好标记。

4. 及时请质检部门进行隐检，并做好隐检记录。

- 防雷引下线暗敷设1. 按设计要求找出全部引下线主筋位置，用油漆作好标记。

2. 距室外地坪1.8米处焊好测试点，随钢筋逐层串联焊接至顶层。

3. 焊接出一定长度的引下线，方便后续检查。

- 等电位连接1. 确保所有电气设备、金属管道、金属构架等与接地系统连接。

2. 采用多级接地系统，降低接地电阻。

- 防雷接地系统测试1. 施工完成后，对防雷接地系统进行测试，确保接地电阻符合设计要求。

2. 测试合格后方可投入使用。

5. 安全注意事项- 施工人员必须佩戴安全帽、绝缘手套、绝缘鞋等个人防护用品。

- 施工现场严禁酒后作业、疲劳作业。

- 高空作业时，必须系好安全带，确保安全。

- 严格遵守操作规程，防止误操作。

#### 三、交底要求1. 施工单位应将本交底内容抄送至施工现场，并组织施工人员进行学习。

防雷接地、等电位技术交底

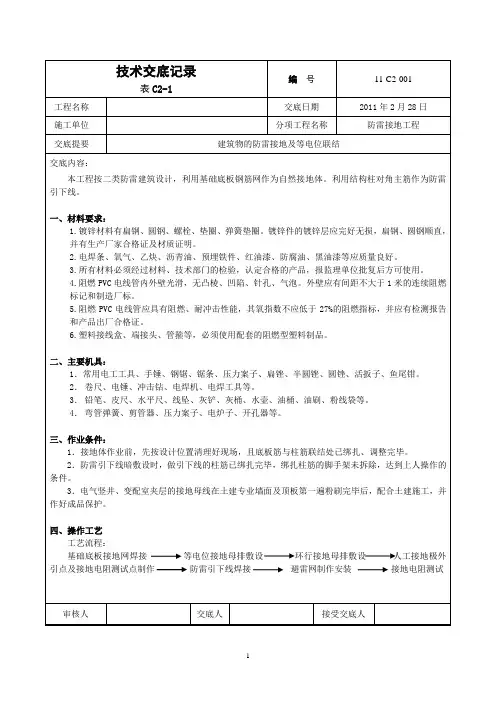

所有强、弱电竖井内在适当柱子处预留一条TMY-50*6.3，水平方向竖井全场敷设一根和主接地线连接的TMY-50*6.3作为专用接地线保护线（PE），并应每三层与楼板钢筋作等电位连接。每层的强、弱电配电小间均设接地局部等电位端子箱，接地端子箱采用明装，箱后的墙体上设置暗盒，从暗盒分别暗敷设PVC20穿BVR6 mm2铜线至各配电箱（柜）内及各桥架、母线的安装处，作为竖井内箱、柜、母线、桥架的接地连接线，垂直敷设的总等电位扁钢穿过明装的等电位接地端子箱，在箱内总等电位母排与等电位箱的接地排直接用镀锌螺栓可靠压接，保证竖井内电气设备外壳可靠与总等电位母排联结。接地端子箱距地面0.5米明装，尺寸：300*200*150。
交底内容：
1、基础底板接地网焊接
本工程按二类防雷建筑设计，接地电阻不大于1欧姆，达不到要求时，增设人工接地体。基础底板钢筋绑扎完毕后，将基础地板轴线上下两根结构主筋首尾相联焊接，形成网格型接地体，联结处用Ф16的钢筋搭接焊接；中间焊成网格，两轴线相交处用Ф12的镀锌圆钢将交叉的结构主筋焊通，并在需要作引下线的轴线处利用Ф12的镀锌圆钢将上述选中的上下两层结构主筋可靠焊接形成接地网。在两轴线相交处焊接的具体做法如下图。
按设计的要求，本工程的消防控制室、电梯机房、智能化系统机房设室内接地网，采用热镀锌扁钢40*5距地0.3m明敷（过门处埋地暗敷），作为水平接地体，并应与室内柱子上引出的两根主筋焊接，该主筋通长焊接至接地网，与防雷引下线分别设置并应远离防雷引下下线。
地下水泵房和冷、热水机房、柴油发电机的等电位联结：结构施工阶段，从基础底板接地网焊接出一条40*4镀锌扁钢至设备电源柜内，安装时和电源柜PE排可靠压接，再从电源柜内敷设一条40*4镀锌扁钢至各电机设备机座处，在电机设备及线槽管路安装完毕后，将电机外壳、金属线槽的末端与镀锌扁钢可靠联结，作为电机设备和线槽管路的局部等电位联结线，此40*4镀锌扁钢采用一条扁钢在结构板内暗敷设，联结至各设备可分支根防雷引下线利用Φ12的钢筋把柱内主筋与预埋的100*60*6的镀锌钢板焊接连通，待游泳池深化设计完毕后，根据设计要求进行等电位的联结。

防雷接地技术交底范本

防雷、接地技术交底1技术交底范昌XXX信。

工B雷接地2设计情况2.1 正线双线区段,区间一侧敷设一条35mm2环保型接地铜缆作为贯穿地线,在电气上必须全线贯穿,接头处应采用搭接焊接方式,接地电阻值应小于1.•室外箱盒外壳、信号机构、信号机梯子、电缆防雷接地、转辙机外壳、各类器材接地均与贯穿地线相连接.2.2 综合接地系统将沿着铁路线路两侧不同用途和不同电压的电气化、电力、通信、信号设备及其他金属构筑物的地线有机、合理的结合起来进入贯穿地线,以保证客运专线各系统、各设备之间实现等电位连接,减少不同设备、不同系统之间存在的电位差及可能造成的人身和设备的平安隐患〔尤其是信号和接触网专业〕.2.2.1 综合接地系统由贯穿地线、接地装置〔或接地极〕、引接线、接地端子以及接触网闪络保护接地装置等构成.2.2.2 综合接地系统采用沿铁路全线上、下行敷设两根贯穿地线方式,客运专线正线贯穿地线采用铜截面为70mm2的耐腐蚀并符合环保要求的接地铜缆.联络线、动车走行线贯穿地线采用铜截面为35mm2的耐腐蚀并符合环保要求的接地铜缆.2.3 信号楼采用综合防雷系统,严格执行铁建设［2007)年39号文件?铁路防雷、电磁兼容及接地工程技术暂行规定？、运基信号［2021)362号文件?关于印发对铁路信号设备雷电及电磁兼容综合防护进行补充规定的通知?等相关规定.信号楼避雷网〔带〕、综合地网,信号机械室法拉第屏蔽网由专业公司施工并验收.贯穿地线在电缆引入口外方接入综合地网扁钢.2.3.1 在信号机械室内设置平安接地聚集线、电源防雷接地聚集线、信号防雷接地聚集线、电缆芯线屏蔽接地聚集线、电缆钢带屏蔽接地聚集线,微机联锁站增加逻辑接地聚集线.2.3.2 室内设备按用途不同接入聚集线,ZPW2000A自闭综合柜的防雷地、平安地也分别接入不同的聚集线∙3施工准备3.1 作业准备3.1.1 施工作业层中所涉及的各种外部技术数据收集（1）做好技术交底工作,使参加施工的人员,对工程技术要求做到心中有数,技术交底要自上而下,逐级进行落实到班组.（2）贯穿地线材料进场,验收检测合格；回填用的中粗砂进场后,应及时进行取样检测，合格后才能使用.（3）严格质量检查制度.对各道工序,由作业班组先自检,再由质检人员检验,合格后方可进入下道工序. 3.2 材料要求3.2.1 接地装置成套材料型号、规格及制造质量应符合设计要求和施工标准.3.2.2 综合贯穿地线,必须使用外护套采用金属或合金制造,并具有耐腐蚀性能的贯穿地线.严禁使用高分子材料护套的贯穿地线.3.3 人员配置施工人员应结合施工方案.机械、人员组合、工期要求进行合理配置.作业工点负责人1人；技工人员2人；普工3—4人,劳务工10—30人.3.4 机具准备十字稿、铁锹、二锤、钢钎、喷灯、锯条、锲、砂纸、克丝钳、扳手、毛刷、毛笔、字模.3.5 技术准备：3.5.1 内业技术准备在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸,澄清有关技术问题,熟悉标准和技术标准.制定施工平安保证举措,提出应急预案.对施工人员进行技术交底,对参加施工人员进行上岗前平安技术培训I,考核合格后持证上岗..3.5.2 外业技术准备（1）既有线监管方案、施工方案已提报,已与电务、工务、通信、车务、供电等治理单位召开了施工协调会,已共同确认了径路.（2）既有线开挖过道钻铤方案已编制审核,并进行了技术交底.（3）防护用的过道钢管（UPVC管〕、水泥槽已准备到位,桥上电缆槽已安装,桥隧防护贯穿地线材料已准备齐全.4施工工艺和方法4.1 施工工艺流程：测量定位T开挖沟槽T铺设底层土T埋置贯穿地线T铺设上层土T回填沟槽、碾压.4.2 施工方法4.2.1 一般规定（1〕贯穿全线的直接埋设的铜缆地线,其截面积应计算确定.对于新建时速200km∕h,客货共线自动闭塞铁路区段,贯穿地线的截面积宜采用不小于35mm2的裸铜缆.贯穿地线在电气上必须全线贯穿,接头处应采用搭接焊接方式.贯穿地线直埋地下，埋深不小于1m,接地电阻值应小于1∙.（2）贯穿地线与轨道电路的连接,应符合以下要求：1）贯穿地线间隔一定距离与轨道电路的连接一次,其间隔距离应满足轨道电路调整、分路、断轨检查功能；2）贯穿地线与轨道电路连接,必须通过完全横向连接线才能接至无绝缘轨道电路空心线圈或有绝缘轨道电路的扼流变压器中点.3）当上、下行两线的绝缘节之间的距离大于IOom时,必须增加一个空扼流变压器完成横向连接并接至贯穿地线.13）贯穿地线的综合使用1）通信、信号、红外线轴温监控系统及其他电子信息监控系统的接地装置,可接至贯穿地线.2）电力电缆的金属外皮、接触网杆塔集中地线可接至贯穿地线.3）沿线声屏障和隔离网、桥梁栏杆、雨棚等金属构件为预防电磁感应而采用的接地装置可接至贯穿地线4）电力装置地线、电气化接触网地线与通信、信号及其他电子信息监控系统地线在贯穿地线上的连接点的间隔应不小于25m.（4）贯穿地线的敷设1）贯穿地线与信号电缆同沟直埋于地下,并应埋在信号电缆下方,与土壤直接接触；2）当信号电缆敷设在石质地带的电缆槽内时,贯穿地线应在大地侧电缆槽底部敷设；3）当贯穿地线敷设在大桥上时,贯穿地线宜与桥墩上预留的根底接地体可靠连接；4）当贯穿地线敷设在长大隧道内时,宜与隧道内预留的接地体可靠连接.5）桥梁、隧道地段、车站范围及牵引变电所附近的区段应在铁路两侧敷设贯穿地线.6）客运专线应在铁路两侧敷设贯穿地线；新建20Okm/h客货共线铁路路基地段宜在铁路两侧敷设贯穿地线.7）160km∕h及以下铁路自动闭塞区段、电子设备集中区段可在一侧敷设贯穿地线.8）贯穿地线要求尽可能直,禁止形成环状：隧道、路堤、路堑、桥梁间的过渡地段贯穿地线应平顺连接.（5）两侧设有贯穿地线的区段,在适当地点应将两侧的贯穿地线作横向连接,并应满足以下要求:1）桥梁地段应通过梁体内的横向结构钢筋将两侧贯穿地线作横向连接.2）隧道地段通过环向接地钢筋等实现两侧贯穿地线的横向连接.3）路基地段贯穿地线间的横向连接,原那么上在每段轨道电路的中间点设一处；有条件时，横向连接线与贯穿地线同步埋设；条件不具备时,横向连接线可埋设于轨底不小于0∙6m处并采用热镀锌钢管防护举措.4）横向连接线与贯穿地线同材质、同截面.C6J距铁路20m范围内铁路建筑物的接地装置应与综合接地系统的贯穿地线可靠连接，并应满足以下要求：1）贯穿地线在信号楼上、下行两端应分别与其环形接地体连接,每端设2根连接线,2根连接线的间隔为2至3m.2）其他建筑物的地网应与贯穿地线可靠连接.（7）贯穿地线在路肩、桥梁、隧道之外的地点埋设时应设立埋设标志,并应满足以下要求：1）径路转向及分支处.2）穿越障碍物〔如大型管路、高压电缆等〕时.3）应与同径路电缆共用埋设标志.4）直线径路和无分支时,贯穿地线的埋设标志间距应与信号电缆的埋设标志间距相同.4.2.2 贯穿地线敷设U）测量定位：通过施工调查、探沟检查,定出贯穿地线沟施工具体位置,一般路基地段沿线路两侧各设一根,位于通信信号电缆槽下方30cm处.（2）开挖沟槽：首先先去除路基表层的道昨碎石并运走,然后敷设彩条布,开挖土石混合地段,满足电缆沟深度后,最后在电缆沟底部开挖沟槽,沟槽深35cm,宽IOCm；沟槽开挖挖成之后,测量复测贯穿地线的位置及沟槽的底标高.（3）铺设底层土：在沟槽内铺设4cm厚的细沙土,人工整平夯实.（4）埋置贯穿地线：成品贯穿地线为成卷电缆,根据路基及接触网位置的实际情况进行下料,将下好料的贯穿地线放进沟槽内，两端距路基边坡各150cm.（5）铺设上层土：在贯穿地线上铺设4cm厚的中粗砂和26Cm的细粒土,然后人工整平夯实.（6）有信号设备的位置,贯穿地线要预留分支引线.4.2.3 贯穿地线连接U）区间信号点箱盒内电缆与贯穿地线的连接：电缆的钢带、铝护套、内屏蔽四线组经冗余连接后在引至接地端子排上,用25mm2多股铜芯电缆〔使用SC25-8冷压铜端头〕从接地端子排上引至贯穿地线并与贯穿地线可靠连接.（2）信号机的平安地线与贯穿地线的连接：在电化区段,信号机要做平安接地装置,梯子与机构、机构与铜缆连接点要打磨干净,接触良好.（3）信号机机构与梯子用25mm2的铜缆连接,将25mm2的铜缆两端分别与①6mm和510mm的压接线环压接后，A6mm压接线环与机构遮光板用M6的螺栓连接；510mm的压接线环与梯子用M10螺栓连接.梯子与贯穿地线用25mm2铜缆连接,25mm2铜缆连接梯子一端用51Omm压接线环与之紧固,25mm2铜缆与贯穿地线连接采用焊接方法.(4)空芯线圈的防雷地线与贯穿地线的连接：空芯线圈中央点用Iomm2多股铜芯电缆(RNBIO-12冷压铜端头〕与防雷元器件相连接,防雷元器件的另一端用25mm2多股铜缆与贯穿地线可靠连接.注意：在电化区段要有两个防雷元器件串联使用.(5〕贯穿地线的接续、横向连接和T形分支引接采用铜质C形压接件进行连接；电缆槽内贯穿地线与接地端子间的连接采用L型连接器连接∙C形压接压力不小于12t,并且C形压接处应采取防腐举措.(6)接地的钢筋焊接要求:双边焊搭接长度不小于55mm;单边焊搭接长度不小于100mm;焊缝厚度不小于4mm.钢筋间十字交叉时采用直径14mm(lk<<25KA)或16mm(lk>25KA)的“L〃形钢筋进行焊接〔焊接长度同前〕.(7)贯穿地线的分支引接线采用与贯穿地线相同的工序和工艺埋设,在接触网位置和其他需要引分支电缆的地方,将地线采用C型连接器接出分支弓I接线,使用C型连接器时,先将电缆外皮用专用电工刀剖开,再用两个C型连接器将两个准备连接的铜缆平行扣紧,连接时C型连接器的净距限制在40〜50mm.然后采用不小于12t的专业液压钳压紧，最后用半导体防水、防腐自粘胶带将裸露的铜缆进行包裹：C型压接3液压钳（8〕贯穿地线在与桥台附近及每隔500m 路基设置一条横向连接线,横向连接线的规格、埋设深度、埋设工序及工艺与贯穿地线相同,横向连接线采用C 型连接器将左右线贯穿地线进行连接.5质量标准5.1 质量限制5.1.1 贯穿地线横向连接线埋设里程应准确,如因障碍物调整应与现场技术员商议.5.1.2 贯穿地线两端应采用防水胶布进行包裹,预防线缆埋地生锈.5.1.3 贯穿地线要求尽可能直,禁止形成环状;路堤、路堑、桥梁之间的过渡地段贯穿地线应平顺连接.5.2 质量检验5.2.1 贯穿地线敷设质量应符合相关技术标准的规定.（1）路基上综合接地贯穿地线及分支引接线的埋设应与路基同步实施,不应因其施工而损坏、影响路基的稳固与平安.（2）在进行大面积埋设前,应选取有代表性的地段作为试验段,分别进行贯穿地线、分支引接线工艺试验,确定施工工序和工艺参数,并报监理单位确认.（3）综合接地贯穿地线及分支引接线设置位置、方式、施工方法应符合设计要求.检验数量：施工单位、监理单位全部检验.镀锡铜线压接鼻子贯穿地线C 型压接件连接检验方法：观察是否按工艺试验确定的施工工序和工艺参数埋设,测量设置位置.6平安、环保、文明施工等技术举措6.1 平安技术举措6.1.1 施工人员进入现场,必须穿平安防护服,戴平安帽,并根据相关要求配置其他防护用品〔平安帽、平安带、防护灯、通讯工具等〕.应设平安防护员,要持证上岗,带齐防护用具.6.1.2 仓库必须专人看守,按消防要求配备灭火器材.禁止存放易燃、易爆、有毒物品,不准用易燃油擦洗地面及设备.6.1.3 临时照明应使用标准作业灯,使用临时电源时应设置带有漏电保护装置的配电箱,临时用电应设专人治理.机具的电源线不宜过长、过细,原那么上就近使用电源插座,预防电源线磨损造成漏电.严禁借用既有信号设备的电源.6.1.4 5级风以上禁止登高作业.6.1.5 机具、材料存放不得侵入限界.6.1.6 贯穿地线应整洁地卷绕在电缆盘上.电缆盘筒体半径不小于地线外径的30倍.地线两端应采用专用套封头. 6.1.7 贯穿地线应妥善存放,预防进水或受潮,预防日光长期照射.6.1.8 装卸时严禁从高出抛下装有贯穿地线的线盘,产品在运输中应预防线盘间碰撞、摩擦或其他机械损伤.6.1.9 线盘不允许平放贮存及以平放方式吊装及运输,以防线盘损坏伤及产品.6.1.10 贯穿地线线盘滚动方向应与线盘所标方向一致.6.1.11 贯穿地线敷设好后,应进行密封、封头等项工作,每天必须封头防护,另外假设遇雨雪天气应随时封头防护,以防潮气侵入.6.1.12 必须敷设彩条布,预防污染道床.6.2 环境保护举措6.2.1 保护好驻地与施工范围内的植被和绿化设施,在施工中取土、弃土、排污等须按设计文件和业主与当地环保部门签订的有关协议和要求处理,符合设备治理单位的要求.施工场地做到每日一小扫,每周一大扫,并将废、旧料垃圾运至指定地点.6.2.2 施工场地围栏从美学角度进行设计,保持与周边环境及自然景观协调,施工场地上的材料与机械按规划摆放和停放.6.2.3 凡对环境有污染的施工废弃物,必须征得业主和当地环保部门同意后,在指定的地点排放、堆码、掩埋或销毁.6.2.4 机械设备保持清洁整洁的外观形象,所有施工车辆、燃油动力机械设备的废气排放到达国家和地方的相关排放标准.6.2.5 切割、机械打孔等作业选用高效低噪声小的施工机具,邻近商业区、居民区及办公区时采取噪声隔离举措.所有易产生噪声污染的施工工程,不安排在夜间施工,预防影响市民休息.6.2.6工程使用的燃料、油漆、溶剂等腐蚀、有毒、有害化学物品,存放于化学危险品专用仓库,有专人保管发放,工程使用完毕后的多余局部集中回收,按有毒有害品销毁处理程序执行，不得随意倾倒、燃烧、填埋.6.3 文明施工6.3.1 施工现场显目位置设置平安、质量宣传标语及平安警示牌.6.3.2 危险作业的场所应悬挂危险警示标志.6.3.3 施工现场人员均佩证上岗.6.3.4 离开时,将施工过程中产生的废弃物及时回收,统一处理,做到人走料清场地净.6.3.5 施工便道上不得堆放任何杂物.6.3.6 工地材料堆码整洁.6.3.7 尽量减少施工中的噪音和夜间施工.品及半成品保护举措7.1对房建专业墙体、照明、空调、静电地板等成品,墙体采用塑料布或彩条布防护,不能污损、破坏、私拉乱接电线.7.1挖沟不得造成道床污染,道硝必须恢复、捣鼓良好.电缆沟必须夯实,不得引起滑坡等不良情况.8刚性要求9其他应注意的问题10附表及附。

基础防雷接地技术交底

基础防雷接地技术交底一、工程概述在本次工程项目中，防雷接地系统的安装是保障建筑物及设备安全运行的重要环节。

为确保施工质量和安全，特进行本次基础防雷接地技术交底。

二、施工准备1、技术准备施工人员应熟悉施工图纸和相关技术规范，了解防雷接地系统的设计要求和施工工艺。

2、材料准备准备好符合要求的镀锌扁钢、镀锌角钢、电焊条、防锈漆等材料，并确保材料质量合格。

3、施工工具准备准备好电焊机、切割机、磨光机、接地电阻测试仪等施工工具，并确保工具性能良好。

三、施工工艺流程1、基础接地网施工按照设计图纸要求，在基础垫层内敷设水平接地极和垂直接地极。

水平接地极一般采用－40×4 镀锌扁钢，垂直接地极一般采用∠50×50×5 镀锌角钢，长度为 25 米。

接地极之间应采用焊接连接，焊接长度不小于扁钢宽度的 2 倍或角钢边长的 6 倍。

2、引下线施工利用建筑物结构柱内的主筋作为引下线，主筋应不少于 2 根，且直径不小于 16mm。

引下线在底部应与基础接地网可靠焊接，在顶部应与避雷带可靠连接。

3、避雷带施工在屋顶女儿墙上敷设避雷带，避雷带一般采用－25×4 镀锌扁钢。

避雷带应沿女儿墙四周敷设，并在转角处做成圆弧状。

避雷带之间应采用焊接连接，焊接长度不小于扁钢宽度的 2 倍。

4、等电位联结施工在建筑物内设置等电位联结箱，将建筑物内的金属管道、金属门窗、电气设备的金属外壳等与等电位联结箱可靠连接。

5、接地电阻测试在防雷接地系统施工完成后，应使用接地电阻测试仪对接地电阻进行测试。

接地电阻值应符合设计要求，如不符合要求，应采取增加接地极数量、深埋接地极等措施进行处理，直至接地电阻值符合要求为止。

四、施工质量要求1、接地材料的规格、型号应符合设计要求，材料质量应合格。

2、接地极的敷设深度、间距应符合设计要求，接地极之间的焊接应牢固、无虚焊。

3、引下线的主筋应标识清晰，焊接连接应牢固、可靠。

4、避雷带的敷设应平整、顺直，焊接连接应牢固、无漏焊。

防雷引下线、等电位焊接技术交底

接受交底人签字：
：
编制人
交底人
审核
三、操作工艺
1、自然基础接地体安装
①利用底板钢筋做接地体：按设计图尺寸位置要求，标好位置，将底板钢筋搭接焊好，再将柱主筋（不少于2根）底部与底板筋搭接焊好，并在室外地面以下将主筋焊好连接板，清除药皮，并将两根主筋用色漆做好标记，以便引出和检查。
2、接地体核验
接地体安装完毕后，应及时请质检部门进行隐检核验，接地体材质、位置、焊接质量等均应符合施工规范要求，然后方可进行回填土或者浇砼，最后，应摇测接地电阻。并做好记录。
3、等电位联结
①等电位联结内各联结导体间连接可采用焊接，也可采用螺栓连接。等电位端子箱内应采用螺栓连接，以便于进行定期检测。
②等电位联结线可采用BV-4mm2塑铜线穿管暗敷设，也可采用-25x4镀锌扁钢或Φ8镀锌圆钢暗敷设，等电位联结用螺栓、垫圈、螺母等应进行热镀锌处理。
按照设计图纸在厨房、卫生间相应位置设置局部等电位端子箱，端子箱通过等电位联结线与电气竖井内等电位联结干线或避雷引下线连接。厨房、卫生间内金属地漏、下水管道等设备通过等电位联结线与局部等电位端子箱连接。连接时抱箍与管道接触处的接触表面须刮拭干净，安装完毕后刷防护漆。抱箍内径等于管道外径，抱箍大小依管道大小而定。
防雷引下线、等电位焊接技术交底
等电位焊接技术交底
等电位焊接技术交底
交底依据
行业规范
工程名称
交底日期
施工单位
分项工程名称
等电位焊接
交底内容：
一、施工准备
（一）作业条件
1、接地体安装：
利用底板及构造柱主钢筋焊接镀锌扁铁做等电位接地体
二、质量要求
1、主控项目
①利用建筑物基础钢筋的接地装置必须在地面以上按设计要求位置设测试点。

防雷接地技术交底

工程名称交底部位防雷接地工程编号001 日期2022年5月29日交底内容：一、工程概况1. 本工程三类防雷建筑物，设防直击雷的外部防雷装置，并采取防闪电电涌侵入的措施。

设置内部防雷装置，并在建筑物的地下室（或地面层处）将建筑物金属体、金属装置、建筑物内系统、进出建筑物的金属管线与防雷装置防雷等电位连接。

外部防雷装置与建筑物金属体、金属装置、建筑物内系统之间，还应满足间隔距离的要求。

2. 接闪器：在屋顶采用∅10热镀锌圆钢作接闪带，屋顶接闪带连接线网格不大于20mx20m或24mx16m。

3. 引下线：利用建筑物钢筋混凝土柱子或剪力墙内两根∅10以上主筋通长焊接作为引下线，引下线其间距沿周长计算不应大于25米。

所有外墙引下线在室外地面下1m处引出一根40x4热镀锌扁钢，扁钢伸出室外，距外墙皮的距离不小于1.5m。

4. 接地极：建筑物基础底梁上的下层钢筋中的两根∅10以上主筋通长焊接形成的基础接地网。

构件内有箍筋连接的钢筋或成网状的钢筋，其箍筋与钢筋、钢筋与钢筋应采用土建施工的绑扎法、螺丝、对焊或搭焊连接。

单根钢筋、圆钢或外引预埋连接板、线与构件内钢筋应焊接连接。

构件之间必须连接成电气通路。

5. 引下线上端与接闪带焊接，下端与接地极焊接。

建筑物四角的外墙引下线在室外地面上1.0m 处设测试卡子。

6. 凡突出屋面的所有金属构件、金属通风管、金属屋面、金属屋架等均与避雷带可靠焊接。

在屋面接闪器保护范围之外的非金属物体应装设接闪器，并应和屋面防雷装置相连。

7．竖向敷设金属管道和电梯滑轨应上下两端与防雷装置可靠连接。

8．室外接地凡焊接处均应刷沥青防腐。

二、防雷接地施工工艺1. 利用建筑物基础内钢筋做综合接地装置：按照设计图纸尺寸位置要求标好位置，利用基础梁上的下层两根不小于直径10mm主筋搭接焊好，不同标高处利用两根竖向结构筋上下焊接贯通，并清理干净药皮药渣。

并在室外每个测试点地面以下1米处预留40*4热镀锌扁钢引致散水外不小于0.3。

防雷及接地施工技术交底

防雷及接地施工技术交底
1为确保本工程施工质量达到优良标准，施工班组在施工前必须树立“质量第一”思想，重视施工质量,认真熟悉图纸，了解施工规范,精心施工,增强“创建品牌工程,让顾客满意”的质量目标意识
2为配合结构施工,共创市优质结构工程,在预埋施工时特别注意与土建工作的密切配合
3本工程利用桩基，基础主钢筋网做接地体，要求整个主钢筋网焊接成一体，
所以在主梁跟桩基的钢筋必须用16的圆钢焊接起来；【利用梁的对角主筋跟桩基焊接，】焊接长度不应少于IOCm
4焊缝应平整具有鱼鳞状，焊缝不得有咬肉,气孔、夹渣、裂纹及漏焊等现象焊接后应将焊渣清除干净
5等电位箱子之间连接用40*4的镀锌扁钢，搭接长度2培宽度，并
三面焊接
6圆钢与圆钢搭接长度为圆钢直径的6培，圆钢与扁钢搭接长度为
圆钢的直径6培，扁钢与钢管，扁钢与角钢紧贴角钢外侧两面或紧贴
三面上下两侧焊接。

防雷接地技术交底

技术交底JD-001技术交底JD-0014.焊接要求:①扁钢为其宽度的2倍（且至少3个棱边焊接）②圆钢为其直径的6倍③圆钢与扁钢连接时，其长度应为圆钢直径的6倍④扁钢与钢管、扁钢与角钢焊接时，为了连接可靠，除应在其接触部位两侧进行焊接外, 并应焊以由钢带弯成的弧形（或直角形）卡子或直接由钢带本身弯成弧形（或直角形）与钢管（或角钢）焊接。

⑤接地线与接地极或接地极与接地极之间的焊接点，应涂防腐材料四、主要防雷接地节点做法承台上层聃承台内钢筋与桩基内钢筋焊接示意图注2 3 5 4t 当基硫底有桩基眄宜按梱施工本驅肝班硫注的讎和祐.当不綵胖接法连接吐可采驷栓霜的卡赠魏（參！145页）.聲基为JHHS 基眄由干鮮惟基就位后厂蛀血丹打皆欲度的緞上2启晋外馳郦按梱处肚建馳隅也髀坡厳t 应褫其狀觥乱做法是:护畑盼艸畅10酗或聯或者肌25X4 扁钢順连腕来卡后两帖建黝基辆篇连捋为土境接鮒钢棚X 2水跚麴淞*械般保护厚 4501“耳直徑汨00m（7n 丿一ry31:1 /F桩基鯛 _承台辭连接骅41*豐¥4■十于匚﹂4﹄一芽蛊器卑序茨辛一—一i-上FH HU S ^t〒丄i aal s 壹抽51一盅22e33a2 23 3雲401伸做处餓线鞠引下线节点做法示意图雁他酬月至屋醸乍泄詐苣上（另睡肋甌甜亂L63X63X5上巴SsiWmm当颐上方I賄专设断制別岀此引出纽唸线酚肖其的I防雷节点示意图五、安全注意事项1、进入施工现场必须遵守安全生产六大纪律。

2、电焊时，严格遵守“十不烧”规程操作：1）、焊工必须持证上岗，无特种作业安全操作证的人员，不准进行焊、割作业。

2）、凡属一、二、三级动火范围的焊、割作业，未竟办理动火审批手续，不准进行焊、割。

3）、焊工不了解焊、割现场周围情况，不得进行焊、害叽4）、焊工不了解焊件内部是否安全时，不得进行焊、害叽5）、各种装过可燃气体、易燃液体和有毒物质的容器。

防雷接地工程施工技术交底

分包单位负责人交底内容根据上海霍尼韦尔公司（中国公司）现场踏勘，先结合图纸、国家规范以及现场踏勘资料对防雷、接地分项工程施工安装进行技术交底。

交底内容如下：接地系统的施工要求(1)避雷引下线工艺说明：接地装置的焊接应采用搭接焊，搭接长度应符合下列规定：扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊；圆钢与圆钢搭接为圆钢直径的6倍，双面施焊；圆钢与扁钢搭接为圆钢直径的6倍，双面施焊；扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴3/4钢管表面，上下两侧施焊；除埋设在混凝土中的焊接接头外，有防腐措施。

(2)屋面避雷带工艺说明：避雷线应按水平或垂直敷设，亦可与建筑物倾斜结构平行敷设；避雷线应平直、牢固，不应有高低起伏和弯曲现象，距离建筑物表面100mm。

支持件间的距离，在水平直线部分宜为0.5～1.5m；垂直部分宜为1.5～3m；；转弯部分宜为0.3～0.5m。

热镀锌钢材焊接时将破坏热镀锌防腐，应在焊痕内100mm内做防腐处理。

避雷引下线处应采用金属铭牌制作永久标识。

(3)接地电阻测试点工艺说明：人工接地装置或利用建筑物基础钢筋的接地装置必须在地面以上按设计要求位置设测试点。

测试点应形成断接卡，平时采用镀锌螺栓紧固连接，便于检查测试。

测试点处一般采用接线盒，如取消接线盒，应在洞壁上预埋洞盖的固定件，内壁用水泥砂浆抹光。

测试点的制作应与建筑物的外装饰相结合，做到实用、美观。

(4)屋面金属管道接地工艺说明：屋面金属管道必须接地可靠，不得直接焊接，必须采用接地卡环并采用铜芯软线与接地扁钢连接，且防松零件齐全。

(5)屋面金属构件接地工艺说明：屋面外露的其他金属构件必须与避雷带连成一个整体的电气通路。

各构件不得串接，必须单独与接地干线相连。

(6)室内金属门窗接地工艺说明：第二类防雷建筑当建筑物高度超过45m时，应将45m及以上外墙上的栏杆、门窗等较大金属物直接或通过预埋件与防雷装置相连。

第三类防雷建筑当建筑物高度超过60m时，应将60m及以上外墙上的栏杆、门窗等较大的金属物直接或通过预埋件与防雷装置相连。

防雷接地技术交底记录大全

防雷接地技术交底记录大全一、项目名称：XXX工程防雷接地系统施工技术交底项目概况：该工程位于XXX地区，建筑面积XXXX平方米，主要建筑物包括XXX 楼、XXX楼和配套设施。

二、施工内容：1.防雷接地的目的是为了保护主要建筑物和设备免受雷电攻击，确保人身和财产安全。

2.防雷接地系统的组成包括：接闪器、接地体、接地引下线、地网和接地装置等。

3.施工包括接闪器的安装、接地体的埋设、接地引下线的铺设和地网的布置。

三、施工步骤：1.建立接地系统施工组织，明确责任分工和安全措施。

2.定位接闪器的位置，确保其与建筑物形成65°的夹角，并使用卡箍固定。

3.定位接地体的位置，根据设计要求确定接地体的数量和深度，并使用重锤或挖掘机进行打桩或挖掘。

4.进行接地体的安装，确保安装时接触面积充足，使用镀锌铜棒与接地体连接。

5.铺设接地引下线，使用规定断面的铜排或铜牌进行铺设，并与接地体和接闪器相连接。

6.设置地网，根据建筑物周围的实际情况进行地网的布置，使用镀锌铜排或铝棒进行焊接。

7.安装接地装置，将接地装置与地网相连接，并确保接地装置在地下埋设。

8.检测接地系统的接地电阻值，确保达到设计要求。

9.编制施工技术交底记录。

四、安全注意事项：1.施工人员必须佩戴好安全帽、防护鞋和其他个人防护装备，并进行必要的安全培训。

2.施工现场必须设立明显的安全警示标志，禁止未经许可的人员进入施工区域。

3.施工现场应保持整洁，及时清理施工废料和杂物。

4.施工设备必须经过检验和维护，确保其正常运行。

5.施工人员必须按照施工组织计划进行施工，严禁超过规定的作业范围。

五、施工质量要求：1.施工必须按照设计图纸和规范要求进行，保证接地系统的稳定性和安全性。

2.施工现场必须做好记录，包括原材料的采购记录、接地系统的主要施工参数记录和关键环节的质量检验记录等，以备验收和监理单位查看。

以上内容为XXX工程防雷接地系统施工技术交底记录，施工人员必须按照本记录进行施工，确保施工质量和安全。

水电防雷安全技术交底范本模板

一、交底对象全体参与水电防雷施工的施工人员、技术人员及管理人员。

二、交底时间[具体日期]三、交底内容1. 施工前的准备工作（1）熟悉施工图纸，明确防雷设计要求，了解工程结构、设备布局及防雷措施。

（2）对施工人员进行防雷安全知识培训，提高安全意识。

（3）确保施工材料、设备符合国家标准，具备防雷性能。

2. 施工过程中的安全注意事项（1）施工人员必须穿戴符合规定的安全防护用品，如安全帽、绝缘手套、绝缘鞋等。

（2）在施工过程中，严格遵循防雷施工工艺，确保施工质量。

（3）施工人员不得擅自改动设计图纸，如需改动，必须经设计单位同意。

（4）在施工过程中，注意保护已完成的防雷设施，防止损坏。

3. 防雷施工技术要点（1）接地装置的施工：按照设计要求，选用合适的接地材料，确保接地电阻符合规定。

接地装置施工过程中，注意保护接地材料，防止损坏。

（2）防雷引下线的施工：引下线应沿建筑外墙或屋面敷设，与建筑结构焊接牢固。

引下线在施工过程中，不得与其他金属管道、线路等交叉。

（3）防雷接闪器的施工：接闪器应安装在建筑物的最高点，与引下线焊接牢固。

接闪器在施工过程中，不得损坏。

（4）防雷等电位连接的施工：等电位连接点应设置在建筑物的主要入口、重要设备、防雷设施等处。

等电位连接点施工过程中，注意保护连接线，防止损坏。

4. 防雷设施验收（1）施工完成后，由专业人员进行防雷设施验收，确保符合设计要求。

（2）验收合格后，方可进行下一步施工。

5. 施工过程中的突发事件处理（1）如遇雷雨天气，立即停止施工，确保人员安全。

（2）如发现防雷设施损坏，立即上报，并及时进行修复。

四、交底人签字[交底人姓名]五、接受交底人签字[接受交底人姓名]六、备注1. 本交底范本仅供参考，具体施工过程中应根据实际情况进行调整。

2. 施工人员应严格遵守安全操作规程，确保施工安全。

3. 施工单位应加强施工现场安全管理，确保施工顺利进行。

电气工程防雷接地技术交底书

防雷接地工程技术交底一、技术交底范围：新建住宅楼项目防雷接地。

二、设计情况：1、住宅楼防雷接地设计为一类防雷建筑。

2、防直击雷的外部防雷装置：1)工程屋面檐口材料为铝板金属檐口，厚度为3mm,且金属板下无易燃材料，因此利用屋面接闪带及。

施工时要求防雷引下线与金属物屋面之间利用金属网架、钢结构檩条等金属构件作可靠电气贯通，各连接点不少于两处。

屋顶金属物屋面板、金属构件之间均应作可靠电气连接，金属板之间采用搭接时，其搭接长度不应小于100mm。

2)局部混凝土屋面采用Φ12镀锌圆钢作为接闪带，沿屋顶周边敷设的接闪带应设在外墙外表面或屋檐边垂直面暗敷，接闪网网格不大于10mx10m或12mx8m；接闪带过伸缩缝时弧形连接方式。

3)凡突出屋面的所有金属构件，如金属杆、金属通风管、屋顶风机、金属屋面、金属屋架等均应与接闪带可靠焊接。

在屋面接闪器保护范围之外的非金属物体应装接闪器，并应和屋面防雷装置相连。

4)构件内有箍筋连接的钢筋或成网状的钢筋，其箍筋与钢筋、钢筋与钢筋应采用搭焊连接。

单根钢筋、圆钢或外引预埋连接板、线与构件内钢筋应焊接或采用螺栓紧固的卡夹器连接。

构件之间必须连接成电气通路。

3、引下线：利用建筑物钢筋混凝土柱子或剪力墙内两根Φ16以上主筋通长焊接作为引下线，引下线间距沿周长计算不应大于18m，引下线上端与接闪带焊接，下端与建筑物基础底梁及基础底板轴线上的上下两层钢筋内的两根主筋焊接。

外墙引下线在室外地面下1m处引出一根40x4热镀锌扁钢,扁钢伸出室外,距外墙皮的距离不小于1m。

在建筑物四角被用作引下线的结构柱距室外地坪0.5m上处预埋接地连接板作为接地电阻测试点。

4、.接地极做法:利用建筑物基础作为接地体，将结构基础梁内两根主筋焊接成环形，并将基础梁主筋与独立基础或墩基础主筋相互焊接作为接地体，无基础梁处采用-40X4热镀锌扁钢连接。

5、要求建筑物接地网外侧设置的环形接地装置采用50mm2裸铜线与建筑物侧的贯通地线连接。

防雷接地技术交底

工程名称建设单位交底部位施工单位交底人签字接收人签字（分包管交底日期理人员）2.2.2 接地干线敷设细部要求在配电间、设备房、强、弱电竖井内明设接地线，根据设计要求敷设一圈﹣25×4mm热镀锌扁钢与与等电位连接端子板可靠连接。

首先在墙上安装卡子，水平直线段1.0米一个，垂直部分2.0米一个，转弯部分0.4米一个，扁钢与墙面的距离15mm，距完成地面30cm高，设置要求均匀一致，顺直美观，固定牢靠；焊接处要平滑，所有焊接点补刷一遍防腐漆后再通长刷黄绿相间油漆一遍。

如下图：配电房接地干线工程名称建设单位交底部位施工单位交底人签字接收人签字（分包管交底日期理人员）2.2.3 防雷引下线细部要求本工程利用结构柱内2根不小于φ16柱主筋作防雷引下线，利用建筑物柱主筋作为接地引下线的每层用黄色油漆在引下线钢筋离地面0.3m处涂刷一圈，涂刷长度10cm。

保证下端与相应的两根基础主筋焊接连通及至上通焊到屋顶。

如土建柱主筋采用机械焊接，必须用不小于φ10圆钢搭接焊通。

2.2.4屋面防雷接闪带细部要求沿机房层屋面女儿墙、钢筋混凝土架构层表面顶明敷（贴敷）-25x4的镀锌扁钢作为接闪带，要求接闪带与屋檐边垂直面平齐。

在机房层屋面素混凝土整浇层（约40mm厚）内，敷设-25x4镀锌扁钢，组成不大于20x20或24x16米的接闪网，屋顶所有接闪器之间应互相连接。

2.2.5 防雷测试盒（1）在设计图纸指定点预留测试盒作为防雷检测点，高度距地0.5米。

测试盒采用δ0.75镀锌钢板作成250*150*50大小的盒子，暗装在设计图纸指定位置。

由防雷引下线引出一根﹣40×4工程名称建设单位交底部位施工单位交底人签字接收人签字（分包管交底日期理人员）热镀锌扁钢至防雷测试盒内，作防雷测试用。

2.2.6屋面金属构件及金属管道接地屋面金属管道必须接地可靠，不得直接焊接，必须采用接地卡环并采用铜芯软线与接地扁钢连接，且防松零件齐全。

防雷接地施工技术交底

防雷接地施工技术交底一、工程概述在进行本次防雷接地施工前，有必要向各位施工人员详细介绍本工程的基本情况。

本工程为_____，位于_____，总建筑面积为_____平方米。

建筑物的高度为_____米，结构形式为_____。

防雷接地系统对于建筑物的安全至关重要，它能够有效地将雷电引入大地，避免雷电对建筑物及内部设备、人员造成损害。

因此，我们必须高度重视本次施工，确保施工质量符合设计及规范要求。

二、施工准备1、技术准备施工前，施工人员应熟悉施工图纸及相关规范，明确施工要求和技术要点。

编制施工方案，并向施工人员进行技术交底。

2、材料准备准备好所需的防雷接地材料，如镀锌扁钢、镀锌圆钢、接地极等，材料的规格、型号应符合设计要求。

材料应有质量证明文件，并经检验合格后方可使用。

3、主要机具准备准备好电焊机、切割机、钻孔机、接地电阻测试仪等施工机具。

施工机具应性能良好，且经过检验合格。

4、作业条件准备基础土方已开挖完成，并已平整至设计标高。

建筑物的轴线及标高已测量完毕，并已标记清晰。

三、施工工艺流程1、接地体安装按照设计要求，在基础底板上敷设接地极。

接地极一般采用镀锌角钢或钢管，长度为 25 米，间距为 5 米。

接地极的顶部应埋入地下 08 米以下，底部应做成尖头状，以便打入地下。

接地极之间应采用镀锌扁钢进行连接，焊接长度不应小于扁钢宽度的 2 倍，且至少三面施焊。

2、接地干线敷设接地干线一般采用 40×4 的镀锌扁钢，沿建筑物的四周敷设。

接地干线应敷设在距地面 03 米处，并应保持水平。

接地干线之间的连接应采用焊接，焊接处应进行防腐处理。

3、引下线敷设利用建筑物的结构柱内主筋作为引下线，每根柱子至少应有两根主筋作为引下线。

引下线的主筋应从基础底板一直通到屋顶，并应在屋顶与避雷带进行连接。

引下线在每层应设置一个测试点，测试点的高度距地面 05 米。

4、避雷带安装避雷带一般采用 10 镀锌圆钢，沿屋顶女儿墙敷设。

河南高层住宅小区防雷接地及等电位安装技术交底(附示意图)

SG-006技术交底工程名称中州城南项目（A区）二标段建设单位成都银河湾房地产开发有限工公司监理单位成都衡泰工程管理有限责任公司施工单位中建二局第三建筑工程有限公司交底部位防雷接地及等电位安装交底日期年月日交底人签字接受人签字交底内容：一、施工准备施工前应认真熟悉工程施工图，并对工程性质、规模、服务对象和系统的工作原理、设计参数、系统的划分和组成、施工质量和特殊施工方法作到心中有数，学习有关规范、图集，并进行技术交底。

建筑防雷接地及等电位安装工程必须由专业资质劳务队施工，并取得《施工企业资质等级证书》以及安全施工许可证。

（1）劳动力计划安排工种电工焊工壮工合计人数 2 2 / 4（2）主要施工机具计划机械名称型号单位数量进场时间电焊机BX3-300 2 台工程开始切割机SIZC-100 2 台（3）主要材料投入及物资供应计划序号材料名称及规格数量（暂估）进场时间1 热镀锌圆钢￠10、￠12 8000米根据进度分批进场2 热镀锌扁钢—40×4 3500米二、施工作业条件（1）接地体作业条件：按设计位置清理好场地；底板钢筋与柱筋连接处已绑扎完。

（2）防雷引下线、等电位安装作业条件：建筑物(或构筑物)有脚手架或爬梯，达到能上人操作的条件；利用主筋作引下线时，钢筋绑扎完毕。

（3）防侧击雷安装作业条件：土建圈梁钢筋正在绑扎时，配合作此项工作。

（4）避雷网安装作业条件：接地体与引下线必须做完；支架安装完毕；具备作业场地和垂直运输条件。

钢管与扁钢焊接扁钢焊接扁钢与圆钢焊接圆钢与圆钢焊接四、主要施工工艺（1）接地体及测试点按设计图尺寸位置要求，用油漆在网格交杈点位置标上标志，将底板钢筋搭接焊好，焊点包括；钢筋的搭接、丝扣连接跨接、纵横交杈点跨接等，将整个地下室基础钢筋构成接地体。

再将柱主筋（不少于2根）底部与底板筋搭接焊好（见图二），并在砼浇注区外，基础底板甩出的予留钢筋打上防雷网线标志防雷检测点予埋（作今后引出和检查用）：按设计图柱位，当柱主钢筋防雷引下线，在建筑物对角（两点）的外墙距室外地面上0.5米处设测试板。

(1)防雷接地技术交底

防雷接地技术交底一、施工依据：1、电气施工图纸以及有关设计变更、图纸会审；2、《建筑电气工程施工质量验收规范》GB50303-2015；3、《建筑电气工程施工工艺标准》ZJQ00-SG-006-2003；4、《建筑物防雷工程施工与质量验收规范》GB50601-2010；5、项目部编写的《施工组织设计》、《建筑电气工程施工方案》、《接地施工方案》。

二、施工准备工作：1、材料要求（1）主材：镀锌扁钢，钢板，圆钢，镀锌圆钢。

（2）辅材：电焊条，氧气，乙炔，沥青漆，标记用颜色油漆。

2、主要工具手锤、钢锯、压力案子、卷尺、电焊机、气焊工具等。

三、施工工艺流程：1、工艺流程基础接地极焊接→电井（或配电间）及电梯井道、配电房及设备房内预留接地点焊接→防雷引下线焊接2、基础接地极焊接（1）利用建筑物基础底板钢筋作基础接地体，将基础底板钢筋每条横向及纵向轴线上的上下两层主筋焊通形成防雷接地网，每条主筋的连接处需采用φ12圆钢进行跨接（见附图），横向和纵向轴线主筋十字交叉处也需要采用φ12圆钢进行跨接（见附图）。

（2）防雷接地网焊接完毕后，逐个焊接点清除掉焊渣，并将焊通的主筋用色漆做好标记，便于引出和检查。

3、电井（或配电间）及电梯井道、配电房、发电机房内预留接地点焊接（1）电井（或配电间）及电梯井道内预留接地点焊接：所有电井及电梯井道内在地下室底板施工阶段均要从筏板基础防雷接地极上引出-40*4热镀锌扁钢，引出的接地扁钢在后期与井道内接地干线连通。

（2）配电房、发电机房内预留接地点焊接：按本工程施工图纸设计要求，配电房内变压器中性点及发电机房内发电机中性点均要求预埋-63*5热镀锌扁钢做中性点接地线，此处预埋的接地扁钢要与基础接地网焊通。

另外配电房内局部临时接线柱点位及所有总等电位箱处也要求与基础接地网焊接。

4、利用建筑物柱内主筋做防雷引下线：待土建柱内钢筋扎完后，按照本工程相关施工图设计的位置将有防雷引下线的柱子内对角两根主筋焊通，柱内主筋的连接处同样采用φ12圆钢进行跨接（见附图），并将焊通的柱内主筋与底板钢筋上的防雷接地网进行焊接。
