lm35测温电路
LM35技术文档
温度检测电路（LM35）一.设计部分电路（一）设计部分电路图（二）设计部分电路分析该设计电路是通过运算放大器，将LM35温度传感器测得的温度信号放大。
LM35每升高1摄氏度，电压升高10mV。
运用反相放大器，将信号放大，放大倍数Au=R3/R2+1，本设计放大倍数为10倍。
AD0809是一个八位二进制数模转换芯片，其基准电压为5V，转换精度为20mV，当温度升高，每升高一度U0升高100mV，大于其最小精度20mV，测量最小温度0度。
放大输出后的电压等于5V时为测量的最大温度，最大温度为50度。
0~50℃输出0~5V电压。
二、ad0809工作原理以及元件参数分析AD0809本设计的模数转换模块主要是用adc0809芯片进行转换，将lm35读回的模拟信号通过adc0809的转换变成数字信号输送到单片机，将其基准电压设定到设计的最高温度是输出的电压，也就是其基准电压为5V，通过环境变化读出不同的数据输送到单片机。
三、流程图四、源程序#include<reg52.h>sbit ST=P3^7;sbit EOC=P3^6;sbit OE=P2^7;sbit CLK=P2^6;//以上为ADsbit CLK1=P3^1;sbit SD=P3^0; //以上为164sbit D1=P3^2;sbit D2=P3^3;sbit D3=P3^4;sbit D4=P3^5; //以上为数码管uint temp;uchar code dis[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x39};/****************************** * 初始化******************************/ void init(){TMOD=0x02;TH0=0x14;TL0=0x00;EA=1;ET0=1;TR0=1;}/***************************** * 显示部分*****************************/ void spend(uchar x){uchar i;CLK1=0;for(i=0;i<8;i++){x=x<<1;SD=CY;CLK1=1;_nop_();_nop_();CLK1=0;}}void display(uint y){uchar x1,x2,x3;x1=y/1000;x2=y%1000/100;x3=y%100/10;D1=0;spend(dis[x1]);delay_ms(1);D1=1;D2=0;spend(dis[x2]);delay_ms(1);D2=1;D3=0;spend(dis[x3]);delay_ms(1);D3=1;D4=0;spend(dis[10]);delay_ms(1);D4=1;}/****************************** * 转换部分******************************/ void AD0809(){ST=0;_nop_();_nop_();ST=1;_nop_();_nop_();ST=0;while(!EOC)display(temp*2);OE=1;temp=P1;OE=0;}/********************************* 主函数********************************/void main(){init();while(1){AD0809();display(temp*2);}}void timer() interrupt 1{CLK=~CLK;}五.使用说明书本设计基于AT89c52芯片控制，将LM35测温芯片采集到的环境温度，通过多级放大电路及ADC0809的模数转换，最终通过数码管显示出当前温度。
LM35与ICL7107数字温度计设计
1电路的设计数字温度计电路原理系统方框图，如图1.1.图2.1 电路原理方框图通过温度传感器LM35采集到温度信号，经过整形电路送到A/D转换器，然后通过译码器驱动数码管显示温度。
ICL7107集A/D转换和译码器于一体，可以直接驱动数码管，省去了译码器的接线，使电路精简了不少，而且成本也不是很高。
ICL7107只需要很少的外部元件就可以精确测量0到200mv电压，LM35本身就可以将温度线性转换成电压输出。
综上所述，采用LM35采集信号，用ICL7107驱动数码管实现信号的显示。
2电路原理及其电路组成数字温度计的设计原理图见附录1。
它通过LM35对温度进行采集，通过温度与电压近乎线性关系，以此来确定输出电压和相应的电流，不同的温度对应不同的电压值，故我们可以通过电压电流值经过放大进入到A/D转换器和译码器，再由数码管表示出来。
2.1传感电路LM35具有很高的工作精度和较宽的线性工作范围，该器件输出电压与摄氏温度线性成比例。
因而，从使用角度来说，LM35与用开尔文标准的线性温度传感器相比更有优越之处，LM35无需外部校准或微调，可以提供±1/4℃的常用的室温精度。
LM35具有以下特点：（1）工作电压：直流4～30V；（2）工作电流：小于133μA（3）输出电压：+6V～-1.0V（4）输出阻抗：1mA 负载时0.1Ω；（5）精度：0.5℃精度（在+25℃时）；12（6）漏泄电流：小于60μA；（7）比例因数：线性+10.0mV/℃；（8）非线性值：±1/4℃；（9）校准方式：直接用摄氏温度校准；（10）封装：密封TO-46 晶体管封装或塑料TO-92 晶体管封装；（11）使用温度范围：-55～+150℃额定范围传感器电路采用核心部件是 LM35AH ，供电电压为直流15V 时，工作电流为120mA ，功耗极低，在全温度范围工作时，电流变化很小。
电压输出采用差动信号方式，由2、3 引脚直接输出，电阻R 为18K 普通电阻，D1、D2 为1N4148。
温度传感器LM35
目录第一章方案选择 (1)1.1温度传感器LM35 (1)1.2 V/F转换器LM331 (1)1.3频率计ICM7216A (2)1.4 直流稳压电源 (3)第二章硬件电路设计 (4)2.1硬件总体框图 (4)2.2部分硬件电路 (4)2.2.1数据采集及V/F转换电路 (4)2.2.2 计数显示电路 (5)2.2.3电源电路 (5)第三章设计总结 (7)参考文献 (8)附录：数显温度仪硬件电路图 (8)第一章方案选择温度是最基本的环境参数，人们的生活和温度息息相关，在工业生产过程中需要实时测量温度，在农业生产中也离不开温度的测量，因此研究温度的测量方法和装置有重要的意义。
随着社会的发展和技术的进步，人们越来越注重温度检测与显示的重要性。
温度检测与状态显示技术与设备已经普遍应用于各行各业，市场上的产品层出不穷。
该温度测量仪，通过电压-频率转换方式，将温度传感器传递来的电压信号转换成与之成正比的频率信号，通过计数译码，将测试温度显示出来。
根据测量的温度范围及精确度要求，选用芯片及其介绍如下1.1温度传感器LM35LM35是一种得到广泛使用的温度传感器。
LM35系列是3端子电)压输出精密集成电路温度传感器，它的输出温度与摄氏温度线性成比例，因而LM35优于用开尔文标准的线性温度传感器。
LM35采用内部补偿，所以输出可以从0℃开始，无需外部校准或微调来提供1/4的常用的室温精度，目前，已有两种型号的LM35可以提供使用。
LM35DZ输出为0℃～100℃，而LM35CZ输出可覆盖－40℃～110℃，且精度更高，工作范围为 45～+150℃，电源提供模式有单电源与双电源，单电源模式在25℃下静止电流约50μA，工作电压较宽，可在4—20V的供电电压范围内正常工作非常省电。
为降低功耗，本次设计采用单电源供电，选用LM35DZ，引脚如图1所示。
图1 LM35管脚图1.2 V/F转换器LM331LM331是美国NS公司生产的性能价格比较高的集成芯片,可用作精密频率电压转换器、A/ D 转换器、线性频率调制解调、长时间积分器及其他相关器件。

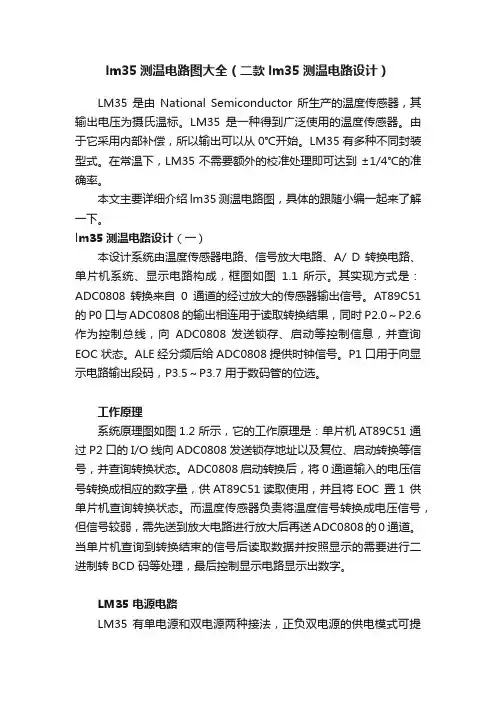

lm35测温电路图大全（二款lm35测温电路设计）
lm35测温电路图大全（二款lm35测温电路设计）LM35 是由National Semiconductor 所生产的温度传感器，其输出电压为摄氏温标。
LM35是一种得到广泛使用的温度传感器。
由于它采用内部补偿，所以输出可以从0℃开始。
LM35有多种不同封装型式。
在常温下，LM35 不需要额外的校准处理即可达到±1/4℃的准确率。
本文主要详细介绍lm35测温电路图，具体的跟随小编一起来了解一下。
lm35测温电路设计（一）本设计系统由温度传感器电路、信号放大电路、A/ D 转换电路、单片机系统、显示电路构成，框图如图1.1 所示。
其实现方式是：ADC0808 转换来自0通道的经过放大的传感器输出信号。
AT89C51 的P0 口与ADC0808 的输出相连用于读取转换结果，同时P2.0～P2.6 作为控制总线，向ADC0808 发送锁存、启动等控制信息，并查询EOC 状态。
ALE 经分频后给ADC0808 提供时钟信号。
P1 口用于向显示电路输出段码，P3.5～P3.7 用于数码管的位选。
工作原理系统原理图如图1.2 所示，它的工作原理是：单片机AT89C51 通过P2 口的I/O线向ADC0808 发送锁存地址以及复位、启动转换等信号，并查询转换状态。
ADC0808 启动转换后，将0 通道输入的电压信号转换成相应的数字量，供AT89C51读取使用，并且将EOC 置1 供单片机查询转换状态。
而温度传感器负责将温度信号转换成电压信号，但信号较弱，需先送到放大电路进行放大后再送ADC0808的0 通道。
当单片机查询到转换结束的信号后读取数据并按照显示的需要进行二进制转BCD 码等处理，最后控制显示电路显示出数字。
LM35 电源电路LM35 有单电源和双电源两种接法，正负双电源的供电模式可提供负温度的测量，单电源模式在25℃下电流约为50 mA，非常省电，本设计采用的是单电源的接法。
如图1.3 所示。
温度传感器LM35中文资料(引脚图,封装,参数及应用电路)
温度传感器LM35中文资料(引脚图,封装,参数及应用电路)
LM35 是由国半公司所生产的温度传感器，其输出电压与摄氏温标呈线性关系，转换公式如式，0 时输出为0V，每升高1℃，输出电压增加10mV。
LM35 有多种不同封装型式，外观如图所示。
在常温下，LM35 不需要额外的校准处理即可达到±1/4℃的准确率。
其电源供应模式有单电源与正负双电源两种，其接
脚如图所示，正负双电源的供电模式可提供负温度的量测；两种接法的静止电流-温度关系如图所示，在静止温度中自热效应低(0.08℃)，单电源模式在25℃下静止电流约50μA，工作电压较宽，可在4—20V的供电电压范围内正常工作非常省电。
TO-92封装引脚图 SO-8 IC式封装引脚图
TO-46金属罐形封装引脚图 TO-220 塑料封装引脚图供电电压35V到-0.2V
输出电压6V至-1.0V
输出电流10mA
指定工作温度范围
LM35A -55℃ to +150℃
LM35C, LM35CA -40℃ to +110℃。
LM35高精度摄氏温度传感器说明书
+V SOUTS+V S(4 V to 20 V)ProductFolder OrderNow TechnicalDocuments Tools &SoftwareSupport &CommunityLM35ZHCSHC4H –AUGUST 1999–REVISED DECEMBER 2017LM35高精度摄氏温度传感器1特性•直接以摄氏温度（摄氏度）进行校准•线性+10mV/°C 比例因子•0.5°C 的确保精度（25°C 时）•额定温度范围为−55°C 至150°C •适用于远程应用•晶圆级修整实现低成本•工作电压范围4V 至30V •电流漏极小于60μA•低自发热，处于静止的空气中时为0.08°C •非线性典型值仅±¼°C•低阻抗输出，1mA 负载时为0.1Ω2应用•电源•电池管理•HVAC •电器3说明LM35系列产品是高精度集成电路温度器件，其输出电压与摄氏温度成线性正比关系。
相比于以开尔文温度校准的线性温度传感器，LM35器件的优势在于使用者无需在输出电压中减去一个较大的恒定电压值即可便捷地实现摄氏度调节。
LM35器件无需进行任何外部校准或修整，可在室温下提供±¼°C 的典型精度，而在−55°C 至+150°C 的完整温度范围内提供±¾°C 的精度。
晶圆级的修正和校准可确保更低的成本。
LM35器件具有低输出阻抗、线性输出和高精度内在校准功能，这些特性使得连接读取或控制电路变得尤为简单。
此器件可使用单电源或正负电源供电。
因为LM35器件仅需从电源中消耗60μA 的电流，所以处于静止的空气中时具有不到0.1°C 的极低自发热。
LM35器件额定工作温度范围为−55°C 至150°C ，LM35C 器件额定工作温度范围−40°C 至110°C （−10°时精度更高）。
基于LM35的温度测控电路设计
实验三温度控制电路的设计一、实验目的（1）了解传感器的基本知识，掌握传感器的基本用法。
（2）了解有关控制的基本知识。
（3）掌握根据温度传感器来设计控制电路的基本思路。
二、设计指标与要求(1)电源：+12V或±12V单双电源供电均可。
(2)要求温度设定范围为-20℃—+130℃，温度非线性误差不得超过±5℃。
(3)控制部分：监控温度高于设定的上限温度或低于设定的下限温度时，分别点亮不同颜色的二极管。
三、实验原理与电路本实验要求根据监控温度来做出相应的报警响应，该温度传感控制系统如图1所示。
图1 温度传感器控制框图（一）温度传感器将温度信号转换为电信号，经过信号处理电路对其进行处理，最后通过报警控制电路来控制发光二极管的指示。
（一）温度传感器1、有关温度传感元件介绍集成芯片LM35。
LM35是美国国家半导体公司生产的集成电路温度传感器系列产品之一，它具有很高的工作精度和较宽的线性工作范围，该器件输出电压与摄氏温度呈线性关系。
因而，从使用角度来说，LM35与用开尔文标准的线性温度传感器相比更有优越之处，LM无须外部校准和微调，可以提供常用的室温精度。
特点与基本参数：直接以摄氏温度校准：线性比例因数：+10.0mV/；0.5℃的精确性保证（+25℃）；额定全工作范围：-55～+150℃；电压供电范围：直流4～30V；漏电电流：小于60μA；低自发热量，在静止空气中：0.08℃；非线性特性：±1/4℃；封装形式及管脚说明、典型应用：LM35采用TO--220塑料封装形式，其引脚排列如图2所示。
典型应用如图3所示，在图4中，若R=-V S/50μAVOUT =+1500mV (+150℃)=+250mV (+250℃)=-550mV (-55℃)图2 LM35引脚排列图图3 基本摄氏温度图4全工作范围摄氏传感器（例一）温度传感器（例二）典型性能特性如图5所示：图5 最小电压输入与温度关系（2）温度传感元件的选择根据设计指标与要求中对电源的要求，热敏电阻、LM35和AD590都可以选用，但根据对传感器工作条件和精度要求综合考虑，选择LM35作为温度传感元件。
lm35温度传感器实验原理及知识点
输出特性
输出电压与温度成正比，0℃时输出为0V。适合远程应用，且体积小，功耗低（小于60uA）。
7
应用场景
广泛用于测量特定环境的温度，如电源、电池管理、暖通空调、家电等。也可用作电路/组件的热关断保护。
8
封装类型
提供多种封装型式，如TO-92、TO-220、TO-CAN和SOIC等，以适应不同的应用需求。
12
注意事项
1. 避免在负载为容性的情况下使用，以免产生振荡；2. 在使用单一电源时，无法直接指示低于零度的温度，需要额外配置负电源和下拉电阻。
lm35温度传感器实验原理及知识点
序号
实验原理/知识点
描述/解释
1
工作原理
LM35温度传感器利用二极管的基本原理来测量温度。随着温度的升高，二极管两端的电压以已知的速率增加。通过精确放大电压变化，产生与环境温度成正比的电压信号。
2
线性比例因子
LM35的输出电压与摄氏温度成正比，比例因子为+10mV/℃。即每升高1℃，输出电压增加10mV。
9
测量范围
根据型号不同，测量范围有所不同。如LM35DZ输出为0℃100℃，而LM35CZ输出可覆盖-40℃110℃。
10
实验步骤（示例）
1. 为LM35提供稳定的电源；2. 将LM35的输出连接到ADC或DVM；3. 记录不同温度下的输出电压；4. 根据比例因子计算实际温度。
11
校准与调整
通常情况下，LM35在常温下无需额外校准即可达到较高的准确率。但在特殊应用中，可能需要通过外部电路进行微调。
3
内部配置
LM35内部围绕一对运算放大器A1和A2进行配置。A1通过电流镜形成反馈回路，确保线性和稳定的温度检测。A2作为缓冲器，加强温度到电压的转换。
温度传感器LM35
温度传感器LM35LM35 是由National Semiconductor 所生产的温度传感器，其输出电压与摄氏温标呈线性关系，转换公式如式，0 时输出为0V，每升高1℃，输出电压增加10mV。
LM35 有多种不同封装型式，外观如图所示。
在常温下，LM35 不需要额外的校准处理即可达到±1/4℃的准确率。
其电源供应模式有单电源与正负双电源两种，其接脚如图所示，正负双电源的供电模式可提供负温度的量测；两种接法的静止电流-温度关系如图所示，在静止温度中自热效应低(0.08℃)，单电源模式在25℃下静止电流约50μA，工作电压较宽，可在4—20V的供电电压范围内正常工作非常省电。
单电源模式正负双电源模式供电电压35V到-0.2V输出电压6V至-1.0V输出电流10mA指定工作温度范围LM35A -55℃to +150℃LM35C, LM35CA -40℃to +110℃LM35D 0℃to +100℃注1:除非另有注d,这些规范适用:−55℃≤≤+ 150℃研究为LM35−40°,LM35A;≤≤+ 110℃研究为LM35C和LM35CA;0°研究≤≤+ 100℃的LM35D。
与5Vdc和ILOAD = = + 50μA,在其电路图2。
本规范适用+ 2℃,从电路中TMAX图1 . 规格在黑体适用于完整的额定温度范围。
注2:热阻的TO-46包装是400℃的交界处,/ W环境及24℃/ W结案例。
热阻的TO-92 180℃的包裹/ W连接环境。
热阻的塑造包装的小轮廓℃/ W连接220环境。
热阻的TO-220包装是90℃的环境/ W连接。
为另外的热阻信息见表在应用中部分。
注3:条例在恒定结温测量,利用脉冲测试以较低的责任周期。
产量的变化由于热效应乘以就可以计算的热耗散的内部阻力。
注4:测试保证范围和100%的生产试验。
设计范围:注5保证(但不是100%生产测试)指定的温度和电源电压范围。
LM35温度传感器的设计和制造
LM35温度传感器的设计和制造由于现在科技的发展非常迅速，温度传感器也已经成为了很多领域必不可少的一部分。
在各种设备中，要通过传感器来监测温度，确保设备能够正常工作。
在这篇文章里，将要介绍的是常用的LM35数字温度传感器的设计和制造。
1. LM35数字温度传感器的基本原理LM35温度传感器是一种电压输出型的传感器，它的工作原理是将热电偶所产生的微小电压信号放大成一定的电压值，再通过运算放大电路将电压信号转换为对应温度。
所以说，这种传感器实质上就是一种测量温度的模拟电路。
2. LM35数字温度传感器的设计设计LM35数字温度传感器需要准备以下的器材：（1）LM35芯片（2）电源电池（3）15V稳压器（4）电容器（5）电阻器（6）LED灯（7）电线设计步骤：（1）按照LM35芯片的引脚连接需要将15V稳压器和对应的电容器连接到芯片的正极处。
（2）将芯片的负极连接到电源的接地端，同时也要连接电阻器和LED灯。
（3）将LM35传感器的Pin脚接收温度的信号输入到运算放大器中，将输出连接到LED灯上，以实现对温度变化的监测。
（4）由于LM35的输出是模拟信号，与数字电路的需求不符，所以我们需要一个A/D转换器，将模拟信号转化为数字信号。
3. LM35数字温度传感器的制造流程（1）通过软件进行LM35温度传感器的建模和仿真；（2）根据电路设计图和原理图，制作电路板，将所有元器件进行焊接；（3）进行电路板的测试和调试，确保没有电路故障；（4）将LM35芯片与电路板连接，进行温度测试和记录，发现温度异常还需要调试电路。
4. LM35数字温度传感器的使用LM35温度传感器的使用极为简单，只需要将它与需要监测的设备或物体接触表面，并通过已接入的电路将其输出信号反馈到计算机或显示屏上即可。
在使用过程中，还需要注意保持传感器的外观整洁、不受到震动和强光干扰，并进行定期检查和维护。
5. LM35数字温度传感器的应用LM35数字温度传感器在工业生产、物流仓储、环境监测、医学等领域应用广泛。
基于LM35简易温度测控系统设计
基于LM35简易温度测控系统设计教学系名称信息工程系专业名称电子信息工程学生学号************* ************* 学生姓名吴凯亮陈泳宇制作日期2013年9月18日现代社会科学技术的发展可以说是突飞猛进，很多传统的东西都被成本更低、功能更多、使用更方便的电子产品所替代，尤其是单片机等集成电路的发展使很多电子产品都能比较容易的实现数字化智能化控制。
本课程设计是一个以AT89C51单片机为核心温度传感器采用LM35 的环境温度简易测控系统，用于替代传统的低精度、不易读数的温度计。
本系统采用三位数码显示，直观方便。
显示精度为1℃，可检测温度范围0～150℃，完全能够满足生活以及普通生产中环境温度的测控需求，并且拥有响应速度快、省电等优点。
关键词单片机；LM35；数码管第1章硬件设计 (4)1.1 系统的实现方案 (4)1.2 硬件原理 (4)1.2.1 工作原理 (4)1.2.2 单元电路 (5)第2章软件设计 (8)2.1 软件流程 (8)2.2 软件程序 (8)第3 章修正措施及结论 (12)3.1 修正方案 (12)3.2 结论说明 (12)第1章硬件设计1.1 系统的实现方案本设计系统由温度传感器电路、信号放大电路、A/ D 转换电路、单片机系统、显示电路构成，框图如图1.1 所示。
其实现方式是：ADC0808 转换来自0通道的经过放大的传感器输出信号。
AT89C51 的P0 口与ADC0808 的输出相连用于读取转换结果，同时P2.0～P2.6 作为控制总线，向ADC0808 发送锁存、启动等控制信息，并查询EOC 状态。
ALE 经分频后给ADC0808 提供时钟信号。
P1 口用于向显示电路输出段码，P3.5～P3.7 用于数码管的位选。
图1.1 温度测控系统原理框图1.2 硬件原理1.2.1 工作原理系统原理图如图1.2 所示，它的工作原理是：单片机AT89C51 通过P2 口的I/O线向ADC0808 发送锁存地址以及复位、启动转换等信号，并查询转换状态。
采用LM35和ICL7107构成的数字温度计电路
采用LM35和ICL7107构成的数字温度计电路
采用LM35和ICL7107构成的数字温度计电路
集成温度传感器LM35灵敏度为l0mv／℃，即温度为10℃时，输出电压为100mv. 常温下测温精度为+/-0.5℃以内，消耗电流最大也只有70uA，自身发热对测旦精度影院也只在0.1C以内。
采用十4v 以上单电源供电时，测量温度范围为2--+/-150℃；而采用双电源供电时，测量温度范围为-55--+150℃(金属壳封装)和-40--+110℃(T09 2封装)，无需进行调整。
此电路调整很简单。
首先把LM35故人冰水中，调整PRt，使显示器显示0.0℃。
再把LM35放人100℃的开水中，调整PR2，使显示器显示100℃。
重复调整多次即可。
但要注意从冰水中取出的LM35要等待一段时间再放人开水中，以免损坏传感器LM35。
采用LM35和ICL7107构成的数字温度计电路如附图所示。
lm35温度传感器工作原理
lm35温度传感器工作原理
lm35温度传感器工作原理
LM35温度传感器是一种常用的温度传感器，它的工作原理是基于热电效应的。
当温度发生变化时，LM35内部的电压也会发生变化，通过测量这个电压变化，就可以得到温度的变化。
具体来说，LM35温度传感器内部有一个电压输出器，它会根据温度的变化输出不同的电压。
这个电压输出器是由一个微小的热敏电阻和一个运算放大器组成的。
当温度升高时，热敏电阻的电阻值会降低，从而使得输出电压升高；当温度降低时，热敏电阻的电阻值会增加，从而使得输出电压降低。
这样，通过测量输出电压的变化，就可以得到温度的变化。
LM35温度传感器的优点是精度高、响应速度快、输出电压线性与温度成正比等。
它的工作温度范围广，可以在-55℃到150℃的范围内工作。
此外，LM35温度传感器还具有低功耗、小尺寸、易于使用等优点，因此被广泛应用于各种温度测量场合。
LM35温度传感器的工作原理是基于热电效应的，通过测量输出电压的变化来得到温度的变化。
它具有精度高、响应速度快、输出电压线性与温度成正比等优点，被广泛应用于各种温度测量场合。
lm35温度传感器相关资料与引脚图
lm35温度传感器相关资料与引脚图温度传感器LM35LM35 是由National Semiconductor 所生产的温度传感器，其输出电压与摄氏温标呈线性关系，转换公式如式，0 时输出为0V，每升高1℃，输出电压增加10mV。
LM35 有多种不同封装型式，外观如图所示。
在常温下，LM35 不需要额外的校准处理即可达到 ±1/4℃的准确率。
其电源供应模式有单电源与正负双电源两种，其接脚如图所示，正负双电源的供电模式可提供负温度的量测；两种接法的静止电流-温度关系如图所示，在静止温度中自热效应低(0.08℃)，单电源模式在25℃下静止电流约50μA，工作电压较宽，可在4—20V的供电电压范围内正常工作非常省电。
TO-92封装引脚图SO-8 IC式封装引脚图TO-46金属罐形封装引脚图 TO-220 塑料封装引脚图单电源模式正负双电源模式供电电压35V到-0.2V输出电压6V至-1.0V输出电流10mA指定工作温度范围LM35A -55℃to +150℃LM35C, LM35CA -40℃to +110℃LM35D 0℃to +100℃Electrical Characteristics电气特性(注1, 6）Electrical Characteristics电气特性(注1, 6）注1: Unless otherwise 注d, these specifications apply: −55℃≤TJ≤+150℃for t he LM35 and LM35A; −40°≤TJ≤+110℃for the LM35C and LM35CA; and 0°≤TJ≤+100℃for the LM35D. VS=+5Vdc and ILOAD=50 μA, in the circuit of Figure 2. These specifications also apply from +2℃to TMAX in the circuit of Figure 1.Specifications in boldface apply over the full rated temperature range.注2:Thermal resistance of the TO-46 package is 400℃/W, junction to ambient, and 24℃/W junction to case. Thermal resistance of the TO-92 package is 180℃/W junction to ambient. Thermal resistance of the small outline molded p ackage is 220℃/W junction to ambient. Thermal resistance of the TO-220 packageis 90℃/W junction to ambient. For additional thermal resistance information see table in the Applications section.注3: Regulation is measured at constant junction temperature, using pulse tes ting with a low duty cycle. Changes in output due to heating effects can be computed by multiplying the internal dissipation by the thermal resistance.注4: Tested Limits are guaranteed and 100% tested in production.注5:Design Limits are guaranteed (but not 100% production tested) over the indicated temperature and supply voltage ranges. These limits are not used tocalculate outgoing quality levels.注6:Specifications in boldface apply over the full rated temperature range. 注7:Accuracy is defined as the error between the output voltage and 10mv/℃ti mes the device’s case temperature, at specified conditions of voltage, current,and temperature (expressed in ℃).注8: Nonlinearity is defined as the deviation of the output-voltage-versus-temp erature curve from the best-fit straight line, over the device’s rated temperaturerange.注9: Quiescent current is defined in the circuit of Figure 1.注10:Absolute Maximum Ratings indicate limits beyond which damage to the device may occur. DC and AC electrical specifications do not apply when operatingthe device beyond its rated operating conditions. See 注1.注11: Human body model, 100 pF discharged through a 1.5kW resistor.注12:See AN-450 “Surface Mounting Methods and Their Effect on Product Reli ab ility” or the section titled “Surface Mount” found in a current National Semiconductor Linear Data Book for other methods of soldering surface mountdevices单电源模式电流-温度关系正负双电源模式LM35 温度控制器应用电路图两线远程温度传感器电路（接地传感器）4-20 mA 电流源(0℃to +100℃)温度数字转换器（串行输出）（128摄氏度满量程）。
LM358电子温控器电路图（五款模拟电路设计原理图详解）
LM358电子温控器电路图（五款模拟电路设计原理图详解）LM358电子温控器电路图（一）下图为一款使用时基电路为核心的恒温控制器电路，该恒温控制器电路使用了2只测温探头和2只上下限电位器，作为区间温度控制。
使用继电器输出的恒温控制电路，如果控温精度提高势必造成继电器在临界温度点产生抖动导致继电器触点损坏。
该款恒温控制器多次被授权，可见其有一定的影响，适合对控温精度要求不高的孵化器的控温等应用场合。
LM358电子温控器电路图（二）由LM358N构成的一款温度控制电路LM358电子温控器电路图（三）如图所示是简易的温度控制电路。
工作原理：合上电源开关K，温度低于需要的温度时，电接点水银温度计的两个探针断开，三极管基极开路，因此处于截止状态，继电器不动作，它的常闭点接通C的线圈回路，C吸合，电热器开始加热。
当温度升到需要值时，电接点水银温度计中的水银接点接通，使三极管接通，J吸合，C接触器释放，此时电热器断开电源，停止加热。
LM358电子温控器电路图（四）本例介绍的间歇控制器，能自动控制电热器、加湿器、单相交流电动机等用电设各，使之处于间歇工作状态。
电路工作原理该间歇控制器电路由电源电路、定时器和控制执行电路组成，如图所示。
图间歇控制器电路电源电路由电容器C2～C4、电阻器R3～R5、整流桥堆UR、稳压二极管VS和电源指示发光二极管VL组成。
定时器电路由计数／分频器集成电路IC、电容器C1、二极管VD2～VD4和电阻器R1、R2、R6组成。
其中R1、R2、C1和IC内电路组成时钟振荡器电路，振荡周期（T）由R2和C1的数值决定。
控制执行电路由晶体管V、电阻器R7、二极管VD1、继电器K和交流接触器KM组成。
交流220V电压经C2降压、UR整流、VS稳压、R5限流及C3滤波后，为继电器K和IC提供12V直流电压，同时将VL点亮。
IC通电工作后，对时钟振荡器产生的振荡信号进行计数和分频处理，当延时接通时间（等待时间）结束时，IC的Q14端（3脚）输出高电平，使V导通，K和KM吸合，将负载（受控用电设各）的工作电源接通。
基于LM35温度传感器的温度计
9.DH7107 输出的千位数、百位数、十位数、个位数这段驱动信号直接连接到四个共阳极 LED 数码管，其中千位数码管LED4 之：“b”段和 “c”段都由 DH7107 的 PIN19“bc4”驱动；“g段”由 DH7107 的 pin20 极性显示端 POL 驱动，用来显示负号。
(1)
LM35无需外部校准或微调，可以提供±1/4℃的常用的室温精度。
作电压：直流4～30V；
工作Байду номын сангаас流：小于133μA
输出电压：+6V～-1.0V
输出阻抗：1mA负载时0.1Ω；
精度：0.5℃精度（在+25℃时）；
漏泄电流：小于60μA；
比例因数：线性+10.0mV/℃；
非线性值：±1/4℃；
校准方式：直接用摄氏温度校准；
7.比例读数：把 31 脚与 36 脚短路，就是把基准电压作为信号输入到芯片的信号端，这时候，数码管显示的数值最好是100.0 ，通常在 99.7 － 100.3 之间，越接近 100.0 越好。这个测试是看看芯片的比例读数转换情况，与基准电压具体是多少mV 无关，也无法在外部进行调整这个读数。如果差的太多，就需要更换芯片了。
图1是该器件的符号。3个引脚分别为：阴极（CATHODE）、阳极（ANODE）和参考端（REF）。图2是TL431的外形图。图3是TL431的内部示意图。
图1 图2 图3
（四）数码管引脚图LM35输出相对量程比例而言较大，所以只
LM35DZ精密感温集成电路特性和应用
LM35DZ精密感温集成电路特性和应用一、特性
二、应用：家禽孵化箱稳控器
组成：电源电路、温度检测、触发、单稳态、负载驱动。
原理：当LM35DZ感稳低于孵化下限温度，2脚输出低于VD5的稳压电压，VT截止，集电极输出高电位于NE555的2脚，3脚输出低电位，，SSR的1脚和2脚起控，3脚和4脚连通，加热器得电加热。
当加热温度上升，LM35DZ上的2脚电位上升，超过VD5的稳压电压，VT导通，集电极为低电位，加于NE555的2脚，同时触发单稳态翻转，使NE555的3脚翻转为高电位，SSR的1脚和2脚无法起控，3脚和4脚断开，停止加热器加热。
这时NE555的7脚内部放电管截止，RP 对C3进行充电，延长加热停止时间。
其时间由t=1.1R p C3确定。
该处最大时间为110s，孵化箱停止加热最大时间为110s。
当孵化箱温度降到下限时，定时刚好结束。
此时C3充电电压正好是NE555的6脚升高到2/3U DD，达到触发NE555翻转的阈值，单闻台电路再次翻转，控制3脚恢复为低电位，驱动SSR给RL通电加热。
注：VD5的选择根据孵化箱和禽蛋种类要求选定，其稳压电压在孵化箱温度上限正好导通为宜。
智能仪器课程设计---温度测量与控制电路 2
智能仪器课程设计温度测试与控制电路摘要：温度是一个与人们生活和生产密切相关的重要物理量。
温度的测量和控制技术应用十分广泛。
在工农业生产和科学研究中，经常需要对某一系统的温度进行测量，并能自动的控制、调节该系统的温度。
本设计采用的温度传感器是LM35温度传感器， LM35温度传感器是利用两种不同材料的导体或半导体A和B焊接起来，构成一个闭合回路，当导体A和B之间存在温差时，两者之间便产生电动势,因而在回路中形成一个大小的电流。
测试电路是通过电压比较放大电路来实现温度都的检测，控制电路是通过两个电压比较电路来实现对两个继电器的控制。
报警电路有555时基电路和光敏电阻以及扬声器组成。
工作原理主要是利用温度传感器把系统的温度通过A\D转换电路将电信号转换成数字信号，并通过与之连接的译码电路中显示出来。
同时电压信号通过电压比较器与输入电压比较决定输出是高电平或是低电平，进而控制下一个电路单元的工作状态。
报警电路中，当电路出现故障使温度失控时，使被控系统温度达到允许最高温度Vmax，此时发光二极管通电发光照在光敏电阻RL上，RL受光激发，电阻值迅速下降，分压点电位升高，电路立即产生振荡，发出声响报警。
调温控制电路中，通过电压比较器的输入输出关系，决定温度的调节。
当温度低于下限温度时，电路经过一系列变化接通加热器电源对其进行加热。
当温度升到上限温度时，加热器电源，停止加热。
1 概述 (4)1.1引言 (4)1.2设计任务 (4)1.3设计要求 (4)2 系统总体方案 (5)2.1对温度进行测量、控制并显示 (5)2.2恒温控制 (5)2.3温度显示部分 (5)2.4温度显示部分 (5)2.5方框图总体 (6)3 各部分功能模块设计（功能描述） (7)3.1温度传感器 (7)3.2A\D转换电路 (8)3.3 报警电路 (10)3.4 调温控制电路 (11)3.5 电压比较器 (12)4课程设计体会 (14)参考文献 (15)附1：系统原理总图 (16)1.1 引言温度是一个基本物理量，也是一个与人们的生活环境、生产活动密切相关的重要物理量。
LM35测温报告
LM35测温模块一：任务和要求1：用传感器LM35采集温度数据，显示温度值2：用4*4键盘能够设定报警的温度上、下限值3：用发光二极管指示温度上、下限报警状态4：温度显示部分采用LED数码管动态扫描显示二：作品摘要本作品采用LM35精密温度传感器采集温度信号，经过运算放大器将该信号进行放大，再通过Cortex M3 1752内置的12bit ADC将电压信号转换为数字信号，结合数码管和LED灯的显示板，实现了题目中扫描显示温度值与发光二极管指示温度上、下限报警状态的要求；采用4*4扫描键盘和Cortex M3 1752结合的方式，实现了题目中设定报警温度的上下限值的要求。
