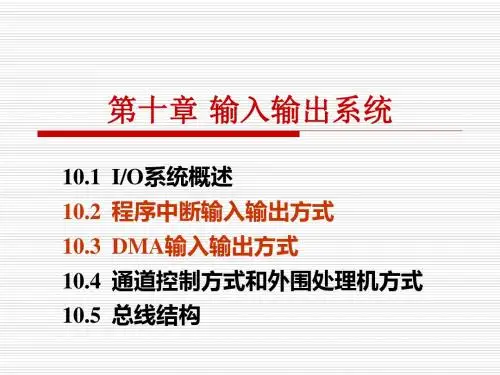

十章节输入输出系统-PPT精选文档
提高了CPU的工作效率,硬件复杂。
现代计算机组织向功能分布方向发展
图10.1 具有CH的系统结构
4. I/O通道控制方式
通道的缺点
要在cpu的I/O指令控制下工作。
某些操作仍然必须由cpu来完成
码制转换、数据检错纠错
5. 外围处理机方式
基本独立于主机工作,结构接近一般处理机
甚至是一般小型通用计算机或微机。
1. 程序直接控制方式
完全通过程序来控制主机和外围设备之间的信息传送。 通常在用户的程序中安排一段由输入输出指令和其他指 令所组成的程序段直接控制外围设备的工作。
程序查询方式--检测“完成”状态标志。
控制和硬件实现方式简单 外设和主机及各外设之间不能同时工作， 系统效率很低,多用于单片机.
若干个端口加上相应的控制逻辑电路才组成接口。
4. I/O设备数据传送控制方式
程序直接控制 (programed direct control) 程序中断传送 (program interrupt transfer) 直接存储器存取 (direct memory access, DMA) I/O通道控制 (I/O channel control) 外围处理机 (peripheral processor unit, PPU)
3. 有关中断的产生和响应的概念
(1) 中断源
引起中断的事件，即发出中断请求的来源，称为中断源。
⑶实现数据缓冲
解决主机同外围设备之间的速度匹配。 在传送过程中，先将数据送入数据缓冲寄存器， 然后再送到目的设备(输出)或主机(输入)。
⑷数据格式的变换
按照数据传送的宽度--并行和串行接口。 接口要完成数据格式的串—并变换 并行接口- 设备和接口将一个字节/字所有位同时传送。 串行接口- 设备和接口间的数据是按位串行传送的， 而接口和主机之间是按字节或字并行传送。
现代计算机组织向功能分布方向发展
图10.1 具有CH的系统结构
4. I/O通道控制方式
通道的缺点
要在cpu的I/O指令控制下工作。
某些操作仍然必须由cpu来完成
码制转换、数据检错纠错
5. 外围处理机方式
基本独立于主机工作,结构接近一般处理机
甚至是一般小型通用计算机或微机。
1. 程序直接控制方式
完全通过程序来控制主机和外围设备之间的信息传送。 通常在用户的程序中安排一段由输入输出指令和其他指 令所组成的程序段直接控制外围设备的工作。
程序查询方式--检测“完成”状态标志。
控制和硬件实现方式简单 外设和主机及各外设之间不能同时工作， 系统效率很低,多用于单片机.
若干个端口加上相应的控制逻辑电路才组成接口。
4. I/O设备数据传送控制方式
程序直接控制 (programed direct control) 程序中断传送 (program interrupt transfer) 直接存储器存取 (direct memory access, DMA) I/O通道控制 (I/O channel control) 外围处理机 (peripheral processor unit, PPU)
3. 有关中断的产生和响应的概念
(1) 中断源
引起中断的事件，即发出中断请求的来源，称为中断源。
⑶实现数据缓冲
解决主机同外围设备之间的速度匹配。 在传送过程中，先将数据送入数据缓冲寄存器， 然后再送到目的设备(输出)或主机(输入)。
⑷数据格式的变换
按照数据传送的宽度--并行和串行接口。 接口要完成数据格式的串—并变换 并行接口- 设备和接口将一个字节/字所有位同时传送。 串行接口- 设备和接口间的数据是按位串行传送的， 而接口和主机之间是按字节或字并行传送。
操作系统输入输出系统PPT课件
内部中断：你正在吃饭，这时碗里的饭没有了，你要去盛饭，盛 了饭回来继续吃，在这里吃饭依然是你目前正在处理的一个程序， 碗里的饭没有了相当于是一个中断，这个中断是由你吃饭引起了， 相当于系统中的标志位溢出；
40
4. 向量与非向量中断
中断向量是指向量中断在中断事件在提出 中断请求时，通过硬件向主机提供的中断向 量地址。中断向量由中断源的有关硬件电路 殊功能的处理器，
它能独立地执行通道程序，产生相应的 控制信号，实现对外设的统一管理和外 设与主存间的数据传送。
32
但它不是一个独立的处理器，需要
在CPU的I/O指令的指挥下才能启动、停
止和改变工作状态，其运行的程序一般
也放在CPU程序存储空间中。
33
4. I/O处理机方式 I/O处理也叫外围处理机，I/O处理机
划出地址给I/O端口，优点类型多，功能 全，缺点使存储器的可用地址空间变小。
17
18
2. I/O独立编址
19
20
输人输出设备的控制 1. 程序控制
21
（1）无条件传送方式
22
（2）条件控制方式
条件控制方式又称为程序查询方式。 在这种方式中，计算机的主机在与外设 传送信息时需先检查外设的或主机的工 作状态。
39
3. 内部中断和外部中断:
外部中断是指外部有中断源时执行相应的中断程序，主要是指 INT0,INT1,通讯中断；内部中断主要是指定时器/计数器中断， 装栈溢出后置位相关特殊寄存器来执行中断；
举一个例子，外部中断：你在吃饭，这时候电话响了，你暂时放 下餐具去接听电话在这里吃饭是你目前正在执行的程序，电话响 了，是一个中断源，他是随机的，不定时发生，接完电话（处理 完中断事件）你回来继续吃，（继续执行中断点没有做处理完的 程序）
40
4. 向量与非向量中断
中断向量是指向量中断在中断事件在提出 中断请求时，通过硬件向主机提供的中断向 量地址。中断向量由中断源的有关硬件电路 殊功能的处理器，
它能独立地执行通道程序，产生相应的 控制信号，实现对外设的统一管理和外 设与主存间的数据传送。
32
但它不是一个独立的处理器，需要
在CPU的I/O指令的指挥下才能启动、停
止和改变工作状态，其运行的程序一般
也放在CPU程序存储空间中。
33
4. I/O处理机方式 I/O处理也叫外围处理机，I/O处理机
划出地址给I/O端口，优点类型多，功能 全，缺点使存储器的可用地址空间变小。
17
18
2. I/O独立编址
19
20
输人输出设备的控制 1. 程序控制
21
（1）无条件传送方式
22
（2）条件控制方式
条件控制方式又称为程序查询方式。 在这种方式中，计算机的主机在与外设 传送信息时需先检查外设的或主机的工 作状态。
39
3. 内部中断和外部中断:
外部中断是指外部有中断源时执行相应的中断程序，主要是指 INT0,INT1,通讯中断；内部中断主要是指定时器/计数器中断， 装栈溢出后置位相关特殊寄存器来执行中断；
举一个例子，外部中断：你在吃饭，这时候电话响了，你暂时放 下餐具去接听电话在这里吃饭是你目前正在执行的程序，电话响 了，是一个中断源，他是随机的，不定时发生，接完电话（处理 完中断事件）你回来继续吃，（继续执行中断点没有做处理完的 程序）

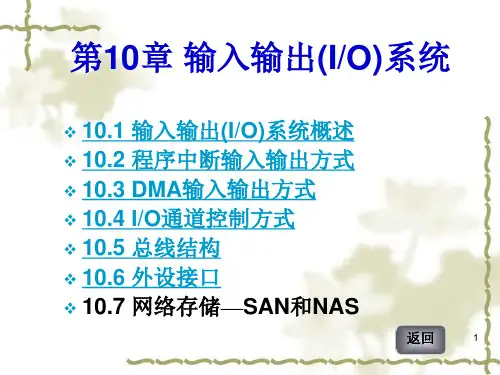

计算机组成原理-输入输出系统(1)
就绪 从I/O模块
读取字
I/O->CPU
行工作，系统效率 低。
CPU在一个时间内 只能和一个外设交 换信息。
向存储器 写入字
N
结束？
下一指Y 令
CPU->存储器
11
程序中断传送方式
❖ 程序中断传送(program interrupt transfer)方式
通常在程序中安排一条指令,发出START信号启动外围设 备,然后主机继续执行程序。当外围设备完成数据传送的 准备后,便向CPU发“中断请求”(INT)信号。CPU接到 请求后若可以停止正在运行的程序,则在一条指令执行完 后转去执行“中断服务程序”,完成传送数据工作,通常传 送一个字或一个字节。 传送完毕仍然返回原来的程序。 因此,在一定程度上实现了CPU和外围设备的并行工作。
但对于一些工作频率较高的外设,例如,磁盘,磁带等,数据 交换是成批的,且单位数据之间的时间间隔较短,如果也采 用程序中断方式,将可能造成信息丢失。
12
直接存储器存取(DMA)方式
❖ 直接存储器存取(direct memory access)方式
基本思想是在外围设备和主存之间开辟直接的数据传送 通路。在正常工作时,所有工作周期均用于执行CPU的程 序。当外围设备完成输入或输出数据的准备工作后,占用 总线一个工作周期,和主存直接交换数据。这个周期过 后,CPU又继续控制总线执行原程序。如此重复,直到整个 数据块的数据传送完毕。 这项工作是由I/O系统中增设的 DMA控制器完成的,由它给出每次传送数据的主存地址,并 统计已传送数据的个数以确定是否传送结束。除了在数 据块传送的起始和结束时需用中断分别进行前处理和后 处理外,无需CPU的频繁干预。主存储器被并行工作的 CPU和I/O子系统所共享。
计算机组成与结构PPT课件全第10章输入输出系统

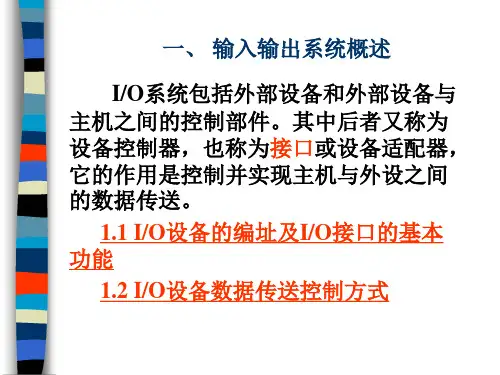

⑴设备选择器: 每一台外围设备接口都设 置一个设备选择器,连接在系统上的每一 台设备都有一个设备号。当CPU需使用 某外设时,通过I/O指令或其他访问I/O设 备地址的指令,将设备码通过地址线送往 所有外围设备接口,但仅仅具有该设备号 的设备选择器才产生选中信号(SEL)。于 是,该外围设备及其接口才能响应主机的 控制并进行数据传送。
3、中断的基本类型 (1) 自愿中断和强迫中断 (2) 程序中断和简单中断 (3) 内中断和外中断 (4) 向量中断和非向量中断 (5) 单重中断和多重中断
4、中断源
定义：引起中断的事件称为中 断源。
中断触发器：引起中断时，先 把中断保存在设备控制器的中断触发 器中，即置1，当中断触发器为1时某种条件的 限制，CPU不能中止现行程序的执行，称 为禁止中断。
实现：CPU中设置一个中断允许触发 器，当触发器为1时，允许CPU响应中断。
中断允许触发器通过开中断、关中断 指令来置位、复位，进入中断服务程序后 自动关中断。
②中断屏蔽
定义：产生中断请求后，用程序方 式有选择地封锁部分中断，允许其余中 断得到响应。
DMA仍有缺点：对外设的管理和某些 操作的控制仍需CPU来承担。外设数量增多， 多个DMA同时使用，会引起访问主机冲突。
4、I/O通道控制方式
在大型计算机系统中，所连接的I/O设备 数量多，输入/输出频繁，要求整体的速度 快，单纯依靠主CPU采取中断和DMA等控 制方式已不能满足要求，因此引入I/O通道。
(51):A.Modem专用接口 B.打印机接口 行数据接口 D.通用并行数据接口
C.通用串
(52):A.通用串行总线 B.通用并行总线
口
D.通用卡式接口
C.SCSI接
计算机组成原理(本全)ppt课件(2024)
I/O设备的分类
按数据传输方式可分为字符设备和块设备；按设备 共享属性可分为独占设备和共享设备。
I/O接口与I/O设备的连 接方式
包括并行接口和串行接口，其中并行接口传 输速度快，但传输距离短，而串行接口传输 速度慢，但传输距离长。
I/O控制方式与中断技术
I/O控制方式
包括程序查询方式、中断方式和DMA方式。程序查询方 式需要CPU不断查询I/O设备的状态，效率低下；中断方 式可以在I/O设备准备好数据后主动通知CPU，提高了 CPU的利用率；DMA方式则允许I/O设备与内存直接交 换数据，进一步提高了数据传输效率。
计算机的发展
计算机经历了从电子管、晶体管、集成电路到超大规模集成 电路等多个发展阶段，性能和体积不断得到优化和改进。目 前，计算机已广泛应用于各个领域，成为现代社会不可或缺 的工具。
计算机系统的组成
要点一
硬件系统
计算机硬件是计算机系统的物质基础，包括中央处理器、 内存储器、外存储器、输入设备和输出设备等部分。其中 ，中央处理器是计算机的核心部件，负责解释和执行指令 ；内存储器用于暂时存储数据和程序；外存储器用于长期 保存数据和程序；输入设备用于将数据和信息输入到计算 机中；输出设备则将计算机处理结果以人们能够识别的形 式输出。
人们日常生活中最为熟悉的数制，每一位上的数码都是 0~9之间的数字。
十六进制表示法
在二进制基础上发展起来的一种数制，每一位上的数码由 0-9和A-F（对应十进制中的10-15）组成，常用于表示内 存地址和机器码等信息。
数的定点表示与浮点表示
定点表示法
小数点固定在某一位置的数制表示方 法，包括定点整数和定点小数，适用 于表示范围较小的数值。
总线技术
清华计算机组成原理课件10 输入输出系统
2013-8-6 计算机组成原理 17
I/O 中断的产生
执行主程序
以打印机为例
CPU 与打印机并行工作
继续执行主程序 中 断 返 回 传送 数据 发 中 断 请 求 接收 数据
计算机组成原理
继续执行主程序 响 应 中 断 启动 打印机 准备
CPU
响 应 中 断 传送 数据
中 断 返 回
打印
打印机
空闲
2013-8-6 计算机组成原理 13
三种方式的 CPU 工作效率比较
程序 查询 方式 CPU 执行 现行程序 CPU查询等待并传输I/O数据 I/O 准备及传送 间 断 CPU 执行现行程序 CPU 执行 现行程序
启动I/O
程序 中断 方式
CPU 执行现行程序 指令执行周期结束 启动I/O 中断请求 I/O准备 一个存取周期 CPU 执行现行程序 存取周期结束 启动I/O DMA请求 I/O准备
第10章 输入、输出(I/O)系统
2013-8-6
计算机组成原理
1
10.1 输入输出（I／O）系统概述
• 输入输出系统包括外部设备（输入输出 设备和辅助存储器）及其与主机（CPU和 存储器）之间的控制部件。后者称之为设 备控制器，诸如磁盘控制器、打印机控制 器等，有时也称为设备适配器或接口，其 作用是控制并实现主机与外部设备之间的 数据传送。本章主要介绍设备控制器的工 作原理及其与主机之间传送数据的协议， 即系统总线。
2013-8-6
发 中 断 请 求 接收 数据
打印
18
10.2.1 中断的概念
1.
• •
中断源
•
• •
在机器中引起中断产生的事件或发生中断请求的来 源统称为中断源。 硬件中断 是指由某个硬件中断请求信号引起的中 断 ，硬件中断通过是中断请求信号形成向量地址。向 量地址是中断服务程序入口地址的地址。 软中断 是指由软中断指令所引起的中断，软中断 由指令提供中断号n，再转换为向量地址。 强迫中断 是指由于故障、外部请求等所引起的强 迫性中断，非程序本身安排的，这种请求的提出和相应 的服务处理都是随机的。 自愿中断即软中断 这是程序有意安排的，即以事先 在程序某处设置断点，以中断方式引出服务程序，实现 某种功能。如单步调试程序。 2013-8-6 19 计算机组成原理
I/O 中断的产生
执行主程序
以打印机为例
CPU 与打印机并行工作
继续执行主程序 中 断 返 回 传送 数据 发 中 断 请 求 接收 数据
计算机组成原理
继续执行主程序 响 应 中 断 启动 打印机 准备
CPU
响 应 中 断 传送 数据
中 断 返 回
打印
打印机
空闲
2013-8-6 计算机组成原理 13
三种方式的 CPU 工作效率比较
程序 查询 方式 CPU 执行 现行程序 CPU查询等待并传输I/O数据 I/O 准备及传送 间 断 CPU 执行现行程序 CPU 执行 现行程序
启动I/O
程序 中断 方式
CPU 执行现行程序 指令执行周期结束 启动I/O 中断请求 I/O准备 一个存取周期 CPU 执行现行程序 存取周期结束 启动I/O DMA请求 I/O准备
第10章 输入、输出(I/O)系统
2013-8-6
计算机组成原理
1
10.1 输入输出（I／O）系统概述
• 输入输出系统包括外部设备（输入输出 设备和辅助存储器）及其与主机（CPU和 存储器）之间的控制部件。后者称之为设 备控制器，诸如磁盘控制器、打印机控制 器等，有时也称为设备适配器或接口，其 作用是控制并实现主机与外部设备之间的 数据传送。本章主要介绍设备控制器的工 作原理及其与主机之间传送数据的协议， 即系统总线。
2013-8-6
发 中 断 请 求 接收 数据
打印
18
10.2.1 中断的概念
1.
• •
中断源
•
• •
在机器中引起中断产生的事件或发生中断请求的来 源统称为中断源。 硬件中断 是指由某个硬件中断请求信号引起的中 断 ，硬件中断通过是中断请求信号形成向量地址。向 量地址是中断服务程序入口地址的地址。 软中断 是指由软中断指令所引起的中断，软中断 由指令提供中断号n，再转换为向量地址。 强迫中断 是指由于故障、外部请求等所引起的强 迫性中断，非程序本身安排的，这种请求的提出和相应 的服务处理都是随机的。 自愿中断即软中断 这是程序有意安排的，即以事先 在程序某处设置断点，以中断方式引出服务程序，实现 某种功能。如单步调试程序。 2013-8-6 19 计算机组成原理
计算机组成原理 输入输出原理 优秀课件
需要更多硬件
14
通道方式
DMA方式的进一步发展，数据的传送方向、内存起始地址及传送的数据块长度等都由 独立于CPU的通道来进行控制，可进一步减少CPU的干预。 通道是一个具有特殊功能的处理器IOP 分担CPU的I/O 处理的功能 可实现外设的统一管理和DMA操作 大大提高CPU效率，更多的硬件
适合随机出现的服务 需要专门的硬件
13
直接内存访问DMA方式
中断方式用中断服务子程序完成数据交换
效率较低
一次中断仅传输少量数据，CPU开销大
不适合于成组数据交换
DMA用于成组交换数据的场合 硬件执行I/O交换
准备阶段和结束阶段需要占用CPU 传输阶段DMAC从CPU接管总线，直接在内存及外设之间进行，节约了中断开销
设备就绪 定时到 唤醒P1
用户进程P2
中断服务 P2 查询状态
进程调度 用户进程P1 实际传输
设备
设备准备数据
定时查询
11
中断控制方式
用户程序 CPU
启动设备 发送命令参数
设备就绪 轮询等待(busy-waiting) 实际传输
设备
设备准备数据
用户程序 独占查询
read wait(设备就绪) 系统调用 P1进等待队列
5
外围设备的定时方式
外围设备种类繁多，不同设备在速度上差异甚远，信号格式也不尽相同， 如何将不同速度的设备与高速运转的主机相连？如何同步?
输入输出设备与CPU交换数据的基本过程
输入过程 输出过程
6
输入输出过程
输入过程
CPU将一个地址放在地址总线上，选择设备 CPU等候输入设备的数据成为有效 CPU从数据总线读入数据
存操作数
21
14
通道方式
DMA方式的进一步发展，数据的传送方向、内存起始地址及传送的数据块长度等都由 独立于CPU的通道来进行控制，可进一步减少CPU的干预。 通道是一个具有特殊功能的处理器IOP 分担CPU的I/O 处理的功能 可实现外设的统一管理和DMA操作 大大提高CPU效率，更多的硬件
适合随机出现的服务 需要专门的硬件
13
直接内存访问DMA方式
中断方式用中断服务子程序完成数据交换
效率较低
一次中断仅传输少量数据，CPU开销大
不适合于成组数据交换
DMA用于成组交换数据的场合 硬件执行I/O交换
准备阶段和结束阶段需要占用CPU 传输阶段DMAC从CPU接管总线，直接在内存及外设之间进行，节约了中断开销
设备就绪 定时到 唤醒P1
用户进程P2
中断服务 P2 查询状态
进程调度 用户进程P1 实际传输
设备
设备准备数据
定时查询
11
中断控制方式
用户程序 CPU
启动设备 发送命令参数
设备就绪 轮询等待(busy-waiting) 实际传输
设备
设备准备数据
用户程序 独占查询
read wait(设备就绪) 系统调用 P1进等待队列
5
外围设备的定时方式
外围设备种类繁多，不同设备在速度上差异甚远，信号格式也不尽相同， 如何将不同速度的设备与高速运转的主机相连？如何同步?
输入输出设备与CPU交换数据的基本过程
输入过程 输出过程
6
输入输出过程
输入过程
CPU将一个地址放在地址总线上，选择设备 CPU等候输入设备的数据成为有效 CPU从数据总线读入数据
存操作数
21
相关主题
