接触泄漏电流测试仪
RK2675Y医用泄漏电流测试仪说明书
面积为 20cm×10cm 的金属箔紧贴在绝缘外壳或外壳的绝缘部分上作为外壳导 体。 (11) 符合 GB9706.1 图 18，图 19． 4、 患者漏电流的测量：
(1)将被测医用电气设备(FE)与仪器(FE)连接端连接，将 FE 连接端的接地 开关按下，使 FE 端接地，将被测医用电气设备保护接地(PE)与仪器保护接地(PE) 连接端连接，将 PE 连接端的接地开关按下， 使 PE 端接地（Ⅰ类设备）；对Ⅱ类 设备，不用 PE 连接。 (2) 将被测医用电气设备应用部分输出与仪器测量装置(MD)输入端（下面端子）
RK2675Y 系列医用泄漏电流测试仪产品是在吸收、消化国际先进泄漏电流测试仪 的基础上，结合我国众多用户的实际使用情况加以提高完善的。RK2675Y 系列医用 泄漏电流测试仪是我厂一款全数显改进型新产品，能同时显示测试电压、泄漏电流 和测试时间（均为数字显示），属国内首创，可根据用户的不同需求连续任意设定泄 漏电流报警值；定时器采用倒计时数字显示，使测试时间精度提高到±1%以上， 而且测试范围提高到 99 秒，功能更加丰富实用。医用泄漏电流测试仪在电压取样上 采用线性整流电路，一改过去一贯使用的桥式整流方法，使测试电压的指示值更确 切的反映被测负载上的实际测试电压，误差更小，线性更好，精度更高。仪器在泄 漏电流测试时，检测电路交流电流采用真有效检波电路和直流电流直流滤波电路， 能够测量直流、交流、正弦波和复合波形频响可达 1MHz。RK2675Y 系列泄漏电流 测试仪的隔离电源容量若不加后缀为 500VA，若加“-1”（如 RK2675Y-1）为 1kVA， 更大隔离电源容量可特别定做。
可设定并显示泄漏电流报警值，常态时可测得并显示实际交、直流泄漏电流值； 21、泄漏电流量程转换开关：按下时为 0-200 µ A，弹出时为 2/10mA； 22、泄漏电流量程转换开关：按下时为 0-10mA，弹出时为 0～2mA 23、泄漏电流交流、直流显示转换开关：按下时为直流电流显示，弹出时为交流电 流显示； 24、定时开关：开时为 1s-99S 内任意设定（倒计时），“关”时为手动； 25、时间预置拨盘，可在 1 s-99s 任意设定定时时间； 26、测试工作电压、辅助电压(V2)显示转换开关：按下时为测试工作电压显示（power 端口电压），弹出时为辅助电压(V2)显示（S9 端口）； 27、辅助电压(V 2)调节钮：顺时针为大，反之为小； 28、测量装置(MD)输入端（接地端）的接地开关：按下该端接地，弹出该端与地开
6 泄漏电流测试仪TOS3200
泄漏电流测试仪TOS3200概要：泄漏电流测试仪TOS3200是一款可适用于实施除医用电气设备仪器以外的常规电气设备仪器漏电流（接触电流、保护导体电流）试验的测试仪。
可实施符合IEC、UL、JIS、电气产品安全法等标准要求的试验。
主机内置存储器中存储了51种涉及信息技术、家电、AV、照明、电动工具、测量和控制设备仪器有关的IEC/JIS标准、以及电气产品安全法中规定的试验条件，从而能够便于利用面板操作，实施符合标准要求的试验。
特点：1.可采用3种工作模式测试漏电流，测试TC（接触电流）、PCC（保护导体电流）、METER（仪表）2.内置8种测试电路网，可用于测试常规电气设备仪器的接触电流3.可执行DC/RMS/PEAK测试4.RMS可在最大30mA的条件下测试出“真实的实效值”5.简单、方便的操作性6.可实施单独试验、自动试验7.已事先设定了51种安全标准试验8.设有校正期限的管理功能规格：DC/RMS∶30µA?30mA、PEAK∶50µA?90mA、内置7种测试电路网，可用于测试常规电气设备仪器的接触电流、已事先设定了51种安全标准试验。
选购件：1.TL21-TOSTOS3200用测试引线、随附测试引线、1.5m2.FP01-TOSTOS3200用测试引线、随附测试引线、内置TC测试电路网，可用于测试常规电气设备仪器的接触电流。
尺寸：10cmX20 cm（符合IEC60990标准要求）3.HP21-TOSTOS3200用测试引线※用起动开关4.OT01-TOS在选购件中备有符合世界各国插塞规格要求的多功能电源插座（另外销售）5.RC01-TOS远程控制箱（用于单手操作/1.5m）※TOS7200需要转换适配器［型号名称：DD-5P/6P】6.RC02-TOS远程控制箱（用于双手操作/1.5m）※TOS7200需要转换适配器［型号名称：DD-5P/6P】7.KRA3-TOS机柜适配器（英制尺寸）对应机种：TOS32008.KRA150-TOS机柜适配器（米制尺寸）对应机种：TOS3200。
泄漏电流测试仪操作规程

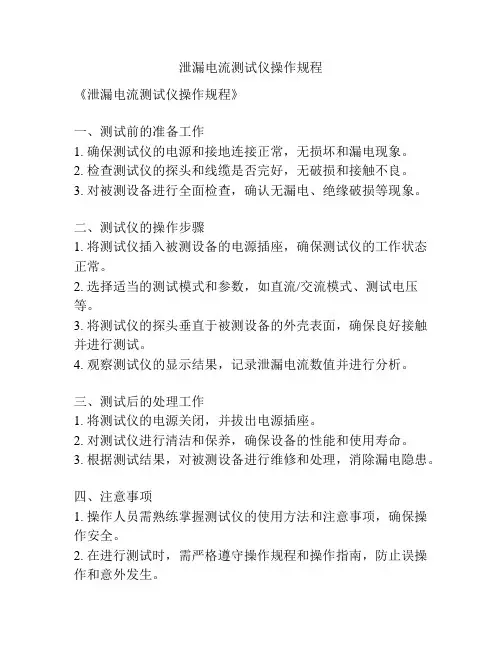

泄漏电流测试仪操作规程
《泄漏电流测试仪操作规程》
一、测试前的准备工作
1. 确保测试仪的电源和接地连接正常，无损坏和漏电现象。
2. 检查测试仪的探头和线缆是否完好，无破损和接触不良。
3. 对被测设备进行全面检查，确认无漏电、绝缘破损等现象。
二、测试仪的操作步骤
1. 将测试仪插入被测设备的电源插座，确保测试仪的工作状态正常。
2. 选择适当的测试模式和参数，如直流/交流模式、测试电压等。
3. 将测试仪的探头垂直于被测设备的外壳表面，确保良好接触并进行测试。
4. 观察测试仪的显示结果，记录泄漏电流数值并进行分析。
三、测试后的处理工作
1. 将测试仪的电源关闭，并拔出电源插座。
2. 对测试仪进行清洁和保养，确保设备的性能和使用寿命。
3. 根据测试结果，对被测设备进行维修和处理，消除漏电隐患。
四、注意事项
1. 操作人员需熟练掌握测试仪的使用方法和注意事项，确保操作安全。
2. 在进行测试时，需严格遵守操作规程和操作指南，防止误操作和意外发生。
3. 定期对测试仪进行维护和校准，确保测试结果准确可靠。
4. 对于发现的漏电隐患，需及时通知相关部门进行处理，确保用电安全。
以上就是《泄漏电流测试仪操作规程》，希望大家能够严格遵守相关规定，确保安全生产。
2泄漏电流测试仪操作规程
4.5、测试电压：1.06倍额定电压，例：额定电压220v，测试电压调为233V
4.6、检点电压：250V
5、点检方法：
5.1、打开测试仪电源，关闭定时开关，按下启动键，机器处于空载测试状态，调整调压器使测试仪电压为250V，然后按下复位键，使测试仪处于复位状态0V电压输出。
6、操作步骤：
6.1、每次测试前必须对仪器进行点检，点检合格后方可使用。
6.2、根据测试机型的额定电压设置测试电压：1.06倍额定电压，然后按下复位键，使测试仪处于复位状态0V电压输出。
6.3、将被测机型的电源线插头插入测试仪端三孔插座内，并将被测机型的电源开关置ON挡接通。
6.4、打开定时开关，设置测试时间定时为5秒。
2、范围：
适用于本公司内CC2675E型泄漏电流测试仪的测试操作。
3、定义：
4、操作条件：
4.1、工具设备：绝缘手套、绝缘垫、点检器（MΩ）、泄露电流测试仪、调压器、隔离变压器。
4.2、人员要求：熟悉仪器的各项性能及安全操作要求，应由固定岗位人员操作、非本岗位人员严禁操作。
4.3、操作者操作时坐椅和脚下必须垫好绝缘垫，手带绝缘手套；只有在测试灯熄灭状态下，无电压输出方时可进行被测机型连接或拆卸操作。
7.2、测试产品下方也需垫绝缘垫，防止漏电影响测试结果。仪器必须可靠接地。
7.3、在连接被测体时必须保证电压输出“0”及在“复位”状态。
要在粉尘的环境中使用或存放。
7.5、操作人员离开岗位必须断开仪器电源。
6.5、检查各开关的状态：定时开关打开、电流量程开关为2mA档、预置开关处于测试状态、换相开关处于自动状态。
泄漏电流测试仪操作作业指导书
泄漏电流测试仪操作作业指导书一．操作说明1-1、.打开电源开关，使仪器工作在“复位”状态下，同时电压调节旋钮回零；1-2、把被测件置于绝缘垫上，电源插头插到泄露仪后面板的插座上，开启电源开关；（如图）1-3如果是WB2675或WB2675C，接上外接工作电源，并开启电源；1-4、设置自动或手动换相状态；（如图）1-5、设置电流自动报警值（如图）1-5-1、按下预置开关；1-5-2、选择所需报警电流量程档；1-5-3、调节漏电流预置电位器到所需报警值（看电流表）;1-6、按一下“启动”键，测试灯亮，此时调节工作电压使其符合被测件要求；（如图）1-7、手动测试—（如图）1-7-1、将定时开关开到“关”的位置，按下启动按钮，测试灯亮，此时仪器进入测试状态，切换相关开关，电流显示窗口分别显示被测件两相位端与外壳之间的泄漏电流值；1-7-2、测试完毕后，按下复位键，测试灯灭，此时被测件为合格。
切断高压输出，测试灯灭，此时被测物合格；1-7-3、如果被测件泄漏电流超过预置值，则仪器自动切断输出电压，同时蜂鸣器报警、超漏指示灯亮，此时被测物为不合格，按下复位键，即可消除报警声；1-8、定时测试—（如图）1-8-1、定时开关开到“开”，拨时间预置拨码盘，设定所需测试时间；1-8-2、按下启动钮，进入测试状态；1-8-3、当定时到，测试电流被切断，被测物为合格；若泄漏电流过大，不到定时时间，超漏灯亮，蜂鸣器报警，被测物为不合格。
按一下复位键，即可消除报警声；1-9、自动测试—（如图）1-9-1、定时与否由用户设置，相位“自动∕手动”置在“自动”状态.；1-9-2、按下启动键，进入测试状态，仪器内部相位每隔2秒自动切换一次，测试状况同上；二．注意事项2-1、请勿在腐蚀性环境中使用仪器（不要在含有腐蚀性液体或气体的地方使用本仪器，否则将对仪器造成伤害）2-2、请勿在爆炸性环境下操作（不在存放易爆品的地方使用本仪器，否则可能危及人身安全）2-3、请勿在严重粉尘环境下使用（本仪器内有大功率发热器件，大量粉尘会影响通风和散热效果）2-4、采用标准的电源擦头座（采用单相250ⅴ／10A三级标准电擦、插座，其接地极必须与地线相连！）2-5、供电电源（打开电源前确保供电电源电压与额定电压相符，本仪器使用的电源标准为AC220V ±10℅，50Hz）2-6、保险丝（为避免火灾及发生事故，请使用标准保险丝【5A】，更换保险丝前，请切断电源和负载。
漏电流测试仪原理

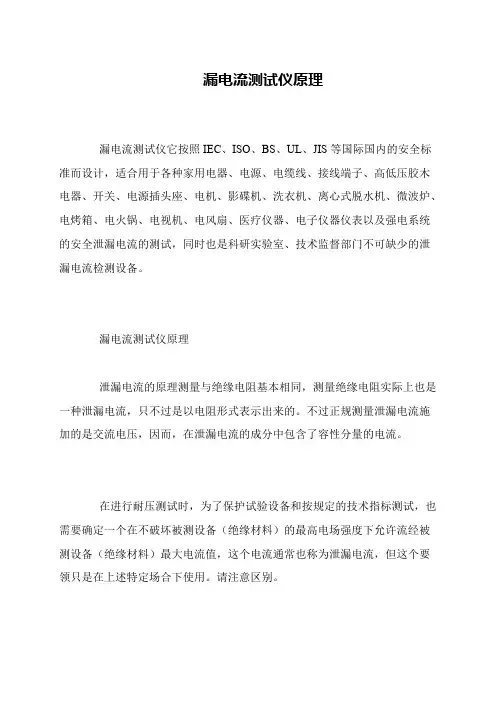

漏电流测试仪原理
漏电流测试仪它按照IEC、ISO、BS、UL、JIS等国际国内的安全标准而设计，适合用于各种家用电器、电源、电缆线、接线端子、高低压胶木电器、开关、电源插头座、电机、影碟机、洗衣机、离心式脱水机、微波炉、电烤箱、电火锅、电视机、电风扇、医疗仪器、电子仪器仪表以及强电系统的安全泄漏电流的测试，同时也是科研实验室、技术监督部门不可缺少的泄漏电流检测设备。
漏电流测试仪原理
泄漏电流的原理测量与绝缘电阻基本相同，测量绝缘电阻实际上也是一种泄漏电流，只不过是以电阻形式表示出来的。
不过正规测量泄漏电流施加的是交流电压，因而，在泄漏电流的成分中包含了容性分量的电流。
在进行耐压测试时，为了保护试验设备和按规定的技术指标测试，也需要确定一个在不破坏被测设备（绝缘材料）的最高电场强度下允许流经被测设备（绝缘材料）最大电流值，这个电流通常也称为泄漏电流，但这个要领只是在上述特定场合下使用。
请注意区别。
泄漏电流测试仪
电 话 ：８ ０ １—０ ８ ０ ８ ０ １９
Ｊｆ ： ｗｗｗ． ｇｉ ｎＬ ｏ ｆ ／ ， ／ ａ ｌ ｅ ｃ ｍ
ＳＴ５ ４ 省 略 了 患 者 泄 漏 电流 （ 就 是 ５１ 也
ｎ ｔ ｏ ｋ －Ｉ ６ ６ １ Ｏ ）的 测 量 功 最新版的操 作系统及开 发工具共 同组成 ｅｗ ｒ Ｂ ＥＣ ０ ０ 一 １ 能 。 与 ３ ５ ｆ 较 ，Ｓ ５ ０ ５４ 改 善 和 了 风 河 公 司 覆 盖 范 围十 分 广 泛 的 多 核 软 １６ Ｌ Ｔ５ ４ ／ ５ １ 提 高 的 规 格 有 ：接 口标 准 配置 了 Ｕｓ Ｂ， 件 阵 容 ， 其 中 包 含 了 针 对 多 核 硬 件 需
罗德与施瓦 茨中国有 限公司
ｗｗｗ．ｏｄ ｓｈ ｒ．ｏ ．．３ ｒｈ ｅ ｃｗａｚｅｍ ．． １
凌力尔特有 限公司／ ｉｅｒＴ ｃｎ ｌｇ ｏｐ ｒｔ ｎ Ｌｄ Ｌｎａ ｅｈ ｏ ｙ Ｃ ｒｏａｉ ｔ ．… ｗｗｗ．ｎ ａ．ｏ … ． … … Ｃ ｏ ｏ １ ｅｒｃｍ． ｉ ． １
１ 带 宽。凭借 双倍带 宽和一半 电容 ＧＨ ｚ
ｗｗｗ ． ｐ ｈｉ ａ ｃ ｍ … … ． １ ｅ ｃ ｎ ． ｏ ．７
美 国国家半导体
洛 阳隆 盛科技发展 公司／ｏ ｎＴｃ ｏ ｇ ｅ ｌ ｍｎ Ｃｍ ａｙ… ｗⅥｗ．ｏｅ —ｅｈ．ｏ ．． ．．ｃ Ｒｓ ｅｎｌ ｙＤｖｏ ｅｔ ｏｐｎ ｅ ｈ ｏ ｅｐ ｒ ｒｓｎ ｔｃ ｃｒ ．．． ３ ｎ
负 荷 的优 势 ，ＴＰ Ｐ系列 探 头 可 提 供 更 精
确 的信 号 捕 获 。作 为 Ｍ Ｓ ＤＰＯ５ ０ ． Ｏ／ ００ ￣ Ｍ Ｓ ＤＰＯ ０ ０ 系 列 示 波 器 的标 配 ， Ｏ／ ４０ Ｂ
第７届中国 电子展 ７
W1.29 7630全功能接触电流测试仪操作指导书(陈)
MQTC 深圳麦克维尔空调有限公司测试中心质量管理体系指导类文件文件编号MQ/W1.29（0）7630全功能接触电流测试仪操作指导书版本0修订状态 A页码共 5 页，第 1 页编制人：日期：主管工程师审核：日期：主任工程师批准：日期：受控分发：1目的和适用范围1.1 目的：规范仪器操作1.2 适用范围：测试中心用7630接触电流测试仪。
2 电源及负载容量2.1，仪表工作电源~（115/230±15％）V,50/60HZ±5％2.2，测试物供电电源~（220V±1％）V，电源无干扰，需使用隔离电源。
2.3,负载最大容量10KVA/40Arms.允许瞬间承受250Apeak不切断保护.3 试验前注意事项3.1本仪器是否良好与大地接通（本仪器使用三芯电源线，当电源线插到带有地线的插座时，即完成机体接地）。
3.2操作人员不可穿着金属装饰物的服装或佩戴金属饰物、操作前必须带好绝缘手套穿着绝缘鞋。
3.3拆除电源线、压力点、温度点，使被试机与大地和周围物体保持电气隔离。
4：参数设定4.1.参数设置说明4.1.1 “Main Menu”界面中的“Setup system”选项为系统参数设定界面，进入该界面,根据测试要求和习惯对系统参数进行测试。
4.1.2 在“Main Menu”界面中选择“Setup Tests”选项进入测试项目设定界面，在该界面内选择“Touch Current”进入接触电流测试设定模式。
4.1.3在“Touch Current”该设定模式内，对各测试参数进行设定，使用操作面板上的“∧”“∨”键选择参数项目。
每按一次进入下一个参数项目，设定好后按“Enter”进行确认。
该模式下设定项目依次为：“Leakage-HI/Leakage-LO”泄漏电流上限/下限值,作为每一个测试内允许的待测物泄漏电流的限值，超过该范围，测试失败。
“Voltage-HI/Voltage-LO”电压上限/下限值, 作为每一个测试内允许的待测物工作最大、最小电压值，超过该设定范围，测试失败。
泄漏电流测试仪使用说明
目录一．简介 (2)二．技术规格 (2)三．工作原理和方框 (2)四．使用说明和操作步骤 (4)五．使用注意事项 (5)六．测试举例 (5)七. 后板插座、接线柱说明 (6)一、简介：泄漏电流测试仪用于测量电器的工作电源（或其它电源）通过绝缘或分布参数阻抗产生的与工作无关的泄漏电流，其输入阻抗模拟人体阻抗。
JK系列泄漏测试仪产品是按照IEC、ISO、UL、JIS、等国际国内的安全标准要求而设计。
泄漏输出电压0～250V连续可调，输出功率为300VA（2675A）、1000VA（2675B）、2000VA（2675C）适合各种家用电器、电机、电子仪器、仪表、医疗、化工、整机等，以及强电系统的泄漏电流的测试、同时也是科研实验室、技术监督部门不可缺少的泄漏电流检测试验设备。
JK系列泄漏测试仪产品是在吸收、消化国内外先进测试仪的基础上，结合众多用户的实际使用情况加以提高、完善设计而成的。
JK2675A/B/C型泄漏测试仪是一台全数显的改进型产品，可同时显示测试电压、泄漏电流和测试时间，可根据不同安全标准以及用户的不同需求连续任意设定泄漏电流报警值；在时间测试方面由倒计时数字显示，使测试时间精度提高到±1%以上，而且测试范围提高到99秒，功能更加丰富实用。
本仪器在电压取样上采用线性整流电路，使测试电压的指示值更确切的反映被测负载上的实际测试电压，误差更小，线性更小，精度更高。
仪器具有自动相位转换功能，以每2秒切换一次相位。
通过泄漏电流显示可以反映被测体泄漏电流的实际值，确保产品安全性能万无一失。
二、技术规格：1.泄漏测试工作电压：AC 100V～250V ±5% ±2个字（满度值）2.泄漏电流测试范围：AC 0～2mA/2mA～20mA两档±5% ±3个字3.泄漏电流报警值：AC 0.1mA～2mA/2mA～20mA ±5% ±3个字（可连续任意设置报警值）4.时间范围：1～99秒，连续设定和手动5.工作条件：环境温度0～40℃6.相对湿度：不大于75%7.体积：350mm x 270mm x 160mm8.重量：7kg9.电源：220V±10% 50Hz三、工作原理和方框图：（图一）JK2675E泄漏测试仪工作原理图泄漏电源测试仪主要由阻抗变换、量程转换、交直流转换、指示装置、超限报警电路和实验电压调节装置组成。
泄漏电流测试仪安全操作规程
泄漏电流测试仪安全操作规程
使用前必须认真了解设备的相关测试规范，严格按照安全操作规程进行操作。
一、工作前：
1）确认测试设备已经准备好，电源已开通。
2）必须检查各线路是否接触良好，接地线连接完好。
3）连接被测物体，开启设备，摁F1选择泄漏电流测试。
4）依次选择第一组，第一步（测试工作温度下的泄漏电流）；第一组，第二步（测试工作温度下的泄漏电流）；第二组，第一步（测试泄漏电流）；
第二组，第二步（测试泄漏电流）；分别按start键，开始对应的测试。
5）在本设备和被测物的周围不要堆放各种阻碍本设备操作的任何物体，必须保证用户能随时接触到本设备的任何操作按钮。
二、工作中：
6）请务必了解本系统的技术指标，请务必按系统规范的操作步骤进行。
7）接通电源后，检查显示是否正常，一旦发现任何异常情况或响声立即断电，如出现异常情况，应立即按下紧急开关。
8）在查找异常原因时，要在本设备处于断电状态下进行。
三、工作后：
1）关闭电源；
2）清理地面和设备，保持现场的清洁整齐；
3）拆卸好的各类线材请规范存放，不得使其腐蚀等影响影响之后的安全使用。
四、维护保养：
1）本仪器切忌放于污秽、潮湿的地方，并避免置于含侵蚀性的空气中。
2）定期对设备进行维护保养，对其测试功能进行检测。
五、节能环保要求：
1）操作者在工作时必须做到节约用电、用水、用气；杜绝跑、冒、泄漏现象。
2）操作人员离开工作现场必须关闭电源，完成工作后必须彻底清理现场卫生，达到环保要求。
编制：审核：批准：。
AN9620X泄漏电流测试仪
AN9620X泄漏电流测试仪前言AN9620X泄漏电流测试仪是一款用于测试设备外漏电流的专业测试设备。
在工业制造过程中，电器设备的安全性非常重要，因此测试设备的质量和精度都非常关键。
本文将介绍AN9620X泄漏电流测试仪的特点、使用场景以及使用方法。
设备特点AN9620X泄漏电流测试仪具有以下特点：1.测试精确：AN9620X测试仪可以精确测试设备的漏电流，精度高达0.1mA。
2.稳定可靠：测试仪的测试结果稳定可靠，测试精度不会因为温度、湿度等影响而变化。
3.显示方便：AN9620X测试仪的显示屏幕非常大，可以清晰地显示当前测试结果，更加方便使用。
4.操作简单：测试仪的操作非常简单，即使是没有专业知识的人员也可以轻松上手使用。
5.高安全性：测试仪在使用过程中具有高安全性，保障操作人员的安全。
使用场景AN9620X泄漏电流测试仪主要适用于以下场景：1.工业制造：在工业制造过程中，制造设备的安全性非常重要，漏电测试仪可以精确测试设备外漏电流，为设备的安全性提供保障。
2.家用电器：随着人们对生活品质的要求日益提高，各种家用电器不断涌现。
而这些家用电器如果没有通过严格的漏电测试，可能会对人们的健康和生命安全造成严重威胁。
使用方法AN9620X泄漏电流测试仪使用方法非常简单，以下是操作步骤：1.将测试仪与电源线连接。
2.打开测试仪电源，并按照说明书将测试仪连接到需要测试的电气设备上。
3.启动测试仪，它会开始测试设备的外漏电流。
4.测试结束后将测试结果记录下来，将测试仪与电气设备分离。
结论AN9620X泄漏电流测试仪是一款十分优秀的测试设备，具有精确测试、稳定可靠、显示方便、操作简单、高安全性等特点。
它主要适用于工业制造和家用电器领域，在保障设备安全性方面具有重要作用。
日置 机株式会社 3156 泄漏电流测试仪 说明书
3156泄漏电流测试仪用户指南日置机株式会社电第1版: 2004年1月263156 泄漏电流测试仪用户指南内容目录第1章: 安全标准2电击2泄漏电流类型3单故障状态模式4术语解释5第 2章: 泄漏电流测量和6 3156内部电路接地泄漏电流6外壳泄漏电流8第3章: Q & A 11第 4章: 各种标准和16 3156的网络3156 泄漏电流测试仪用户指南第 1章: 安全标准通用的医疗电气设备应该始终确保操作人员和患者的安全。
因此有必要进行安全测试，并通过各种标准和法律指定测试条件。
测试方法根据设备的种类而有所不同。
当您接触电气设备时，有可能会有受冲击的感觉。
这就是电击，它是由电流通过您的身体流向地 而产生的。
这种电流就被称为泄漏电流。
根据电流流过的路径和环境，即使流过人体的电流十分微小，还是可能会造成死亡。
因此泄漏电 流测试非常重要。
在商用电源频率下，约100mA的电流对人类来说就是致命的。
电击电流的感觉程度随泄漏电流频率的攀升而强烈。
当医疗设备在高频下使用时，电击可能在人体无知觉的情况下发生。
因此，医疗电子设备的安全测试要求泄漏电流小于10mA。
简单低价的检测仪器只能测试到数千赫兹，因此测试结果与真实危险情况相比，经常会不正确或不准确。
电流导致的电击漏电断路器工作区域3156 泄漏电流测试仪用户指南接地泄漏电流 (一般电气设备、医疗设备)通过等级I设备的保护接地线流向大地的电流。
外壳泄漏电流 (一般电气设备、医疗设备)因接触未接地外壳部分而流经人体的电流。
患者泄漏电流 I (医疗设备)应用部分连接到人体时，沿“应用部分 =>人体 =>大地”路径流过的电流。
患者泄漏电流 II (医疗设备)设备在单故障模式下，沿 “应用部分 =>人体 =>大地” 路径流过的电流。
患者泄漏电流 III (医疗设备)沿 “应用部分 =>人体 =>F型应用部分” 路径流过的电流。
WB2675 系列泄漏电流测试仪 说明书
WB2675系列泄漏电流测试仪（图示）概述WB2675系列泄漏电流测试仪是测量被测件的工作电源通过绝缘或分布参数阻抗产生的与工作无关的泄漏电流，通过模拟人体阻抗网络来作为其输入阻抗。
它能够准确、快速、直观、可靠地测试各种被测对象的泄漏电流性能指标。
本仪器输出工作电压0～250V连续可调（WB2675除外），漏电流测试范围0～20mA，定时器范围1～99S，特殊要求另定。
适合各种家用电器、电机、电源、脱水机、洗衣机、微波炉、洗碟机、电火锅、电饭锅、电磁机、电烤箱、电冰箱、电视机、电风扇、及医疗、化工方面电子仪器、仪表等，也可用于强电系统泄漏电流的测试，同时也是科研机构、质量技术监督部门不可缺少的泄漏电流试验设备。
WB2675系列泄漏电流测试仪是在吸收、消化国际国内先进泄漏电流测试仪的基础上，结合我国用户的实际使用情况加以改进、提高和完善，是按照IEC、ISO、BS、UL、JIS等国际国内的安全标准要求而设计。
本产品可直观地显示输出电压值、试验时的泄漏电流、设定报警泄漏电流值、试验时间(在定时状态下1～99S)，时间以倒计时形式显示，不但准确，同时更能反映试验进程。
本仪器还具有自动换相功能，每隔2秒自动换相一次，试验时的漏电流显示可以反映各种被测件泄漏电流性能上的差异。
工作原理泄漏电流测试仪主要有电压调节回路、测量控制电路、模拟人体网络、操作按键及面板显示和报警电路等组成。
电压调节回路把要求的工作电压加到被测件上，再通过模拟人体网络取得漏电流信号，测量控制电路对此信号进行处理后显示电压值和电流值，并结合操作按键的状态进行定时、报警等动作。
(如图一所示)技术指标技术指标WB2675 WB2675A WB2675B WB2675C电压量程AC 0V～250V（可调WB2675除外）±5%±3个字（满度值）电流量程AC 0～2mA/0～20mA 两档±5%±3个字报警范围AC 0～2mA/0～20mA 两档±5%±3个字连续任意设定隔离变压器容量外接300VA 1000VA 2000VA定时范围1S～99S（±1%），可正秒连续设定或手动控制体积345×105×300mm 390×190×280mm390×190×280mm390×190×280mm各部使用说明和操作步骤1、电源开关，按下此键电源开，弹出关掉。
泄漏电流测试仪操作说明
泄露电流测试仪维护保养安全操作规程
一、泄露电流测试仪操作步骤
1. 测试前首先检查各电器部件是否完整，确认OK后，接通电源。
2.打开电源开关，按下预置键，调整预置电流，设置泄漏电流报警门限为
0.75mA，调整定时设置按钮,设置被测物所需的时间为3S, 将被测件插上测试
端，分别测试L或N相，按启动键程序进入测试状态，顺时针缓慢调节电压调节旋钮将被测电器电压调整为额定电压的1.06倍,设置完成后,弹出设置按钮.
3.分别测试L或N相，取测试的泄漏电流值大的一个既为所被测件的泄漏电流。
定时测试，将定时开关置在定时位置，调节定时拔盘开关，设定所需的定时时间，然后按下启动开关，并调节电压调节旋钮使输出电压至所需值。
4.在测试过程中，如果检测到的漏电流值超过设定的漏电流预置时，仪器会自
动报警并切断输出电压。
这时只要按下复位开关即可，仪器重新回到待测状态。
5.按下启动键观察测试结果，在设定时间内，超漏灯不亮，被测机型为合格，
否则不合格。
二、维护保养及注意事项
1.工作台面不能使用导电材质，操作者必须戴橡胶绝缘手套，座位下必须垫橡
胶绝缘垫，以防高压电击危险。
2.仪器必须可靠接地并和被测体的地线可靠相接。
3.在测试过程中，如发现任何异常情况请立即关闭电源。
操作人员离开岗位必
须断开仪器电源，防止事故的发生。
4.在日常清洁维护，必须在确保切断电源及电源插头的情况下进行。
5.仪器内部清洁工作必须有专人操作，平时禁止打开机箱。
6本机顶部请勿放置物品，在每次使用完毕后，保持清洁，以防灰尘过多，影响设备正常运行；
拟制：符海秋审核：批准：。
泄漏电流测试仪操作规程
3）参数设置完成后，按下【START】键，此时面板右侧TEST黄色指示灯亮起，计时器也同时开始计时，符合测试要求的面板右面PASS绿色指示灯亮起；若出现FAIL红色指示灯亮则测试失败，按【STOP】键停止。
在整个试验过程中测试人员要进行测试结果记录。
6.3试验后的仪器恢复：
1）试验整体完成后在待机状态下按【POWER】键进行关机。
2）切断电源，将设备接线取下放回原处保管。
3）清洁仪器。
7.注意事项：
1）本测试仪有高压输出，操作人员务必按用户手册操作，严禁身体触及测试仪带电部位和被测负载壳体，以免触电。
2）本测试仪工作电源要安全接地。
3）进行泄漏电流测试时被测负载应与大地和周围物体保持良好的电气隔离。
4）禁止用测试棒直接接触电源的火线和零线的方式来检测泄漏电流报警。
5）禁止短时间内重复开关机，否则可能引起测试仪工作异常或损坏。
6）发生仪器故障要及时上报。
7）设备断电后应使用干净棉布进行设备清洁，但禁止使用有腐蚀性的化学药品清洁泄漏电流测试仪。
8）本设备应按使用频率和环境每年度进行一次校准。
附图：泄漏电流测试仪按键标注
测试合格报警开始
停
止
系统键
开关电源设置键增键减键清除键。
漏电流测试仪工作原理
漏电流测试仪工作原理
漏电流测试仪是一种用于检测电路中漏电情况的仪器，在工业生产和居民用电等领域有广泛应用。
其工作原理如下：
1.安全保护装置：漏电流测试仪通过内置的安全保护装置确保
操作人员的安全。
通常情况下，漏电流测试仪会具有绝缘外壳、漏电保护开关等安全功能。
2.电流传感器：漏电流测试仪会使用电流传感器来监测电路中
的电流情况。
这些传感器通常采用开环或闭环的方式进行工作，可以感知电路中的漏电流并将其转化为可读取的信号。
3.信号处理：漏电流测试仪会对电流传感器捕捉到的漏电流信
号进行处理。
这通常涉及将信号放大、滤波、进行数字化处理等步骤，以便更好地读取和分析。
4.显示及报警：漏电流测试仪通常配备有显示屏，用于显示当
前电路中的漏电流数值。
一些高级漏电流测试仪还会具备报警功能，可以在漏电流超过设定值时发出警报提醒用户。
综上所述，漏电流测试仪通过安全保护装置确保操作人员的安全，利用电流传感器感知电路中的漏电流，并通过信号处理和显示报警等方式将相关信息展示给用户，从而帮助用户及时发现和解决漏电问题。
长盛仪器 CS2675FS系列 泄漏电流测试仪 使用说明书
使用说明书CS2675FS系列泄漏电流测试仪本系列测试仪最高输出电压可达300V。
*任何不正确的操作都可能引起死亡事故的发生。
*在使用测试仪之前请详细阅读第2章“使用注意事项”。
*本使用说明书应当放在操作者的旁边，以便在需要时可以阅读。
说明书的使用说明：*在操作测试仪前请仔细阅读并理解说明书所描述的内容。
阅读后，请把说明书放在操作人员附近以便在需要时进行阅读。
当把测试仪从一个工作场所搬运到另外一个工作场所，请把说明书随仪器一起搬运，以免遗失。
*如果发现说明书缺页或者说明书被污染，请立即与长盛公司的经销商联系进行购买。
*随着仪器功能的改进、软件的升级，使用说明书也将不断被完善、升级。
请注意测试仪器说明书的版本。
*在测试过程中，操作人员请不要触摸以下所述的位置或区域；否则会造成触电事故的发生。
（1）测试仪的电压输出端口。
（2）与测试仪连接的测试线。
（3）被测试产品。
（4）和测试仪输出端连接的任何物体。
*为防止触电事故的发生，请遵循下面的安全操作步骤：（1）安全可靠的接地：本系列测试仪的后面板上有一接地端子，请将此端子接地。
如果没有可靠的接地，只要任何人接触外壳，都有可能造成触电的发生，因此必须将此接地端子可靠的与大地连接。
（2）在测试仪的电源开关打开后，请不要触摸和电压输出端口有连接的任何物品。
*下列情况是非常危险的：（1）按下“STOP”键后，测试指示灯仍然亮着。
（2）显示器显示的电压值不在变动而测试指示灯仍然亮着。
遇到上面的情况，立即关闭电源开关并拔掉电源插头，不要再使用；请立即与长盛仪器或指定的经销商联系。
目录1 (4)测试仪的开箱及安装 (4)1.1接收到仪器的检查 (5)1.2仪器的开箱检查 (5)1.3包装箱及包装材料 (5)1.4使用仪器的安全规则 (5)1.5操作人员的规定 (6)1.6检查电源电压 (6)1.7检查并更换保险丝 (6)1.8接地 (7)2 (8)操作注意事项 (8)2.1禁止的操作 (9)2.2紧急情况的处理 (9)2.3测试过程中的预防措施 (9)3 (10)面板说明 (10)3.1前面板说明 (11)3.2后面板说明 (13)4 (14)仪器功能概述 (14)4.1概述 (15)4.2功能介绍 (15)5 (16)技术参数 (16)5.1机型功能对照表 (17)5.2技术规格 (17)6 (18)仪器参数设置 (18)6.1CS2675FS系列参数设置 (19)7 (20)仪器测试功能 (20)7.1测试说明 (21)7.2测试步骤 (21)7.3GB9706.1规定的测试图 (21)8 (28)附件及保修 (28)8.1附件 (28)8.2保修 (28)1测试仪的开箱及安装本章介绍用户收到测试仪后所进行的检查及在安装测试仪前所必须的一些基本条件。
医用泄漏电流测试仪操作保养规程
医用泄漏电流测试仪操作保养规程一、前言二、操作规程1.仪器检查在使用医用泄漏电流测试仪之前，必须仔细检查仪器的外观是否完好无损，插头是否干净，电源线是否正常，以及仪器的连接线和电极是否损坏。
如有发现异常情况，应及时进行维修或更换。
2.仪器连接将医用泄漏电流测试仪的电源插头插入电源插座，然后将测试仪的电极连接线插入需要测试的医疗设备的相应插座，确保连接牢固可靠。
3.测试准备打开医用泄漏电流测试仪的电源开关，待仪器自检完成后进入正常工作状态。
此时，选择合适的测试模式和测试参数，可根据具体的医疗设备和测试需求进行选择。
4.进行测试按下测试仪上的测试按键，开始对医疗设备进行泄漏电流测试。
在测试过程中，可观察测试仪上的指示灯和显示屏，以判断测试结果是否正常。
同时，还需注意观察医疗设备的运行情况，如有异常应立即停止测试。
5.保存测试结果测试完成后，记录测试结果，并将测试仪上的测试数据导出或保存到电脑或其他设备上，以备后续分析和比对。
6.断开连接测试完成后，应首先断开医用泄漏电流测试仪与医疗设备的连接，然后再将测试仪的电源插头拔掉，确保安全。
三、保养规程1.定期检查每个月对医用泄漏电流测试仪进行一次外观检查，检查仪器的外壳是否完好，仪表盘是否清洁，连接线和电极是否损坏。
如发现异常情况，应及时进行维修或更换。
2.清洁保养每次使用后，应将医用泄漏电流测试仪进行清洁，使用软布轻轻擦拭仪器的外壳和显示屏，确保不受灰尘、水滴等污染物的影响。
同时，还需定期清洁仪器的连接线和电极。
3.保持干燥4.防止碰撞5.定期校准每年进行一次医用泄漏电流测试仪的校准，以确保测试结果的准确性和可靠性。
校准过程中，应详细记录校准操作和结果，并保留校准证明文件。
四、结语医用泄漏电流测试仪是医疗设备的重要测试工具，正确的操作和有效的保养对保障医用泄漏电流测试仪的正常工作和安全可靠性至关重要。
希望本文所列操作保养规程能为用户提供参考，确保医用泄漏电流测试仪的正常使用和保养。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
安全和机器的精确性。 • 使用者不得自行更改机器的线路或零件，否则本公司不负任何责任。 • 如果面板需要清洗，用软布与水稀释的中性洗涤剂轻轻擦拭。不要使用挥发性化学物质，如笨等 稀释剂。 • 要保持性能和安全运行，建议产品要定期保养，检查，清洁和执行校准。 测试引线： •为了避免触电，请勿触摸测试导线尖端。
版权所有：
未经我们的许可，不得全部或部分复制和转载本操作手册。 规格和说明书的内容如有变更，恕不另行通知。 5 月 2012 深圳安规检测设备有限公司
二、安全符号
为了安全使用和维护本产品，下面的符号出现在产品使用手册中。请注意每个符号的含义，以 确保使用产品的安全。
高电压警告符号，触摸该部分可能导致致命的电休克。Байду номын сангаас
危险标志，表示可能有高压存在，请避免接触。
2/ 35
WARNING 表示潜在的危险情况，如被忽略，可能导致死亡或严重伤害。
CAUTION 表示潜在的危险情况，如忽视，可能会导致产品的损坏。
接地保护端子。
本手册中使用的符号：
• TC：被称为接触电流。 • PCC:被称为保护导体电流。 • EUT：被称为被测设备或被测物。 • PC：计算机和个人工作站的总称。
3/ 35
• 使用产品时确保输入电源在相关电压范围。 • AG9600 电源输入：电压 220V +/-10% ；频率 50/60Hz；最大电流 5A； • 被测物 EUT 电源输入：被测物 EUT 电源输入：电压 85V-220V ；频率 50/60Hz；最大电流 10A • 使用我们提供的电源线。有关电源线的详细信息，请参阅操作手册中的相关介绍。 安全接地： •本产品是一种 IEC 安全 I 类设备（设备装配有保护导体端子）。为了防止触电的危险，务必将接地 保护端与电气接地端相接（安全接地）。 操作人员：
以下标记用于本手册：
表示潜在的危险情况，如被忽略，可能导致死亡或严重伤害。 表示潜在的危险情况，如被忽视，可能会导致产品损坏和财产的损失。 提示应该知道的信息。 术语解释或描述。
三、安全注意事项
下列安全注意事项必须遵守，以避免发生火灾，触电，事故等故障。使用一个在本手册中未指 明的标记，有可能会损害该产品提供的保护功能。 工作场所： • 本产品是专为室内安全使用设计。请务必在室内使用该产品。 • 测试时尽可能使用非导电材质的工作桌或工作台。测试场所必须随时保持整齐、干净，不得杂乱 无章。不使用之仪器和测试线请放到固定位置，一定要让所有的人员都能立即分出何者为正在测试 的对象、待测对象、和已测对象。 输入电源：
本手册已经悉心编写，如果您还有任何疑问，或发现任何错误和遗漏，请及时联系我们。
适用的固件版本：
AG9600 本手册适用于 AG9600 系列。当您需要向我们提供任何查询，请提供以下信息： • 型号：在前面板的顶部显示 • 固件版本：序号（在后面板的底部显示）
本手册的目标读者：
• AG9600 个人用户或者教学用户。 • 已经了解电气安全检测知识的读者。
接触/泄漏电流测试仪
AG9600 操作手册
1/ 35
感谢您购买 AG9600 接触电流测试仪 一、使用操作手册
本手册适用于 AG9600 首次使用者。它给出了 AG9600 详细概述，并介绍了各种设置，维护，安全 防范措施等等。为了有效使用 AG9600 功能，请仔细阅读本手册。当您遇到令人感到困惑的操作或者 问题时，您还可以查阅本手册。看完后，请始终保持手册在您身边，以便您需要的时候使用。当您 移动产品位置时，务必带齐本手册。如果您发现手册有任何的错误，缺页，丢失或者弄脏，无论是 哪种情况，请联系你们的代理商或分销商，经过有效协商，他们会提供给你们新的手册。
四、常见问题
• AG9600 包含什么配件？ →检查包装内容 …………………………………………………………………………………10
• 如何配置 EUT 电源？ →被测物 EUT 供电配置……………………………………………………………………………12 • 如何使用测试线？ →使用测试线………………………………………………………………………………………22 • 如何设置测试棒和连接测试线？ →测试棒 Probe 设定 ……………………………………………………………………………24 • 如何初步检查仪器是否正常？ →初步检查仪器 …………………………………………………………………………………23 如何测量接触电流？ →TC 测量 …………………………………………………………………………………………23 • 如何计量 AG9600？ →TC 和 PCC 计量模式 ……………………………………………………………………………27 • AG9600 电源最大功率是多少？ →AG9600 电源参数 ………………………………………………………………………………29 • EUT 被测物的电源最大功率是多少？ →被测物 EUT 电源参数 …………………………………………………………………………29 •如何检查测试导线是否正确传输信号？ →测量网络阻抗检查 ……………………………………………………………………………36
非合格的操作人员和不相关的人员应远离测试区，随时保持测试区的安全和有秩序的状态。万 一发生任何问题，请立即关闭各种输入电源。 产品用途： • 切勿使用本产品用于其它用途。 • 本产品不设计或生产使用于普通家庭和消费者。 保险丝： • 在本产品中保险丝是可以更换的。当更换保险丝时，请确保保险丝的形状，等级以及参数符合本 产品的要求。有关详细信息，请参阅操作手册各自的相关介绍。 搬迁： • 搬迁产品前，请关闭电源开关，并断开所有连接在产品上的联机。 • 有必要放置保护泡棉和外包装，避免碰伤刮伤等不必要的麻烦。 维护和检查： • 为了防止感电的发生，请不要掀开机器的盖子。本机器内部所有的零件，绝对不需使用者的维护。 如果机器有异常情况发生，请寻求深圳安规检测设备有限公司或其指定的经销商给予维护。 • 本仪器、输入电源线、测试线、和相关附件等每年至少要仔细检验和校验一次，以保护使用者的
本仪器必须由训练合格的人员使用和操作，操作人员必须随时给予教育和训练，使其了解各种 操作规则的重要性，并依安全规则操作本仪器。操作人员和待测物之间不得使用任何金属，不可穿 戴有金属装饰的衣服或配戴金属的手饰和手表等，这些金属饰物很容易造成意外的电感。意外电感 时，后果也会很严重。本仪器绝对不能让有心脏病或配戴心律调整器的人员操作。
