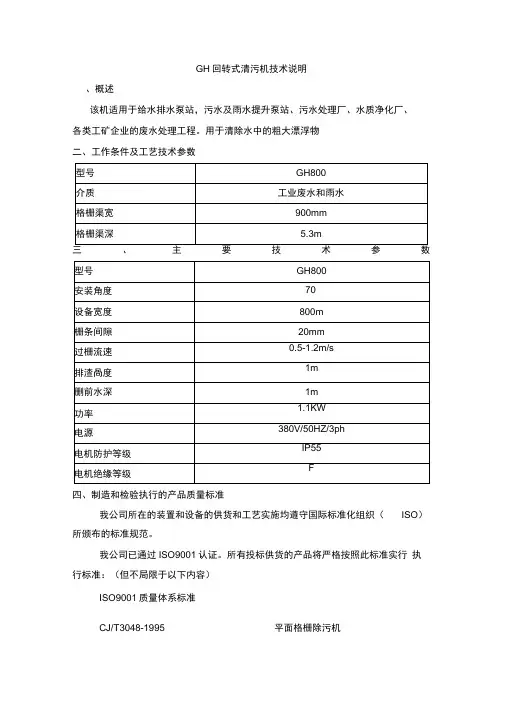

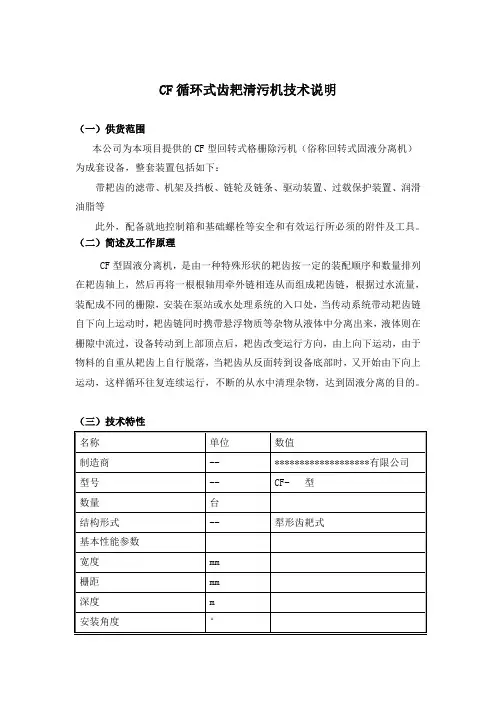

回转式清污机说明书—— 曲阜恒威

HC-S型回转式风机使用说明范本

工作行为规范系列 HC-S型回转式风机使用说 明 （标准、完整、实用、可修改）

编号：FS-QG-77258 HC-S型回转式风机使用说明 HC-S Rotary Fan Operation Instructions 说明：为规范化、制度化和统一化作业行为，使人员管理工作有章可循，提高工作效率和责任感、归属感，特此编写。 HC-S型回转式风机使用说明 一、风机的工作原理 偏心装在气缸体内的转子旋转时，使转子槽内的4根叶片产生往复运动，将空气吸进、压缩、排出构成风机，叶片与转子、气缸体腔磨擦热，所以风机运转时。由滴油嘴往气缸体内滴入必要的润滑油，使摩擦表面润滑，以减小摩擦热和摩擦噪音，并使部件之间形成一层油膜，保持风机的密封性。润滑系统是利用风机工作时产生的压力差而形成自动供给油的循环装置;因此风机不能空负载运转。 二、风机安装、试运转注意事项: (1)搬运风机时请特别注意安全，要避免风机受到碰伤和冲击。且不能把风机立起来搬运，以防止润滑油从油箱内倒出来。

(2)风机房应留有通风口并安装换气扇，通风口要设在上下两处便于空气对流，以防止机房内温度过高影响风机正常运行。 (3)机房内壁周围最好装有消音材料以降低噪音。 (4)风机应水平安装。 (5)配气管径不应小于风机排口径，并注意管内清洁，送气管应安装在水面以上，以防止管内进水造成启动压力过大。 (6)接管时注意不要把止回阀拧倒。(止回阀凸起部分应朝上) (7)请正确接配电线并注意电机转向与风机旋转方向标记一致。 (8)采用两台风机交替运行时，应避免在短时间内频繁交换起动风机希望一台风机的连续运行时间不低于24小时。 三、试运转 (1)检查油箱内的机油是否达到标准。(油标尺上有到线标记) (2)起动风机前请拿下进器口滤清器，往主机内倒入30ML左右机油，使机油均匀分布于主机内部。

空预器间隙控制装置说明书

空预器间隙控制装置说明书

目录 一、概括 1、控制范围 2、系统组织 二、系统各部分的功能 1、间隙测量头 2、控制部分 三、设备 1、现场设备 2、集控室程控盘 3、现场操作箱 四、操作 1、电源 2、手动 3、自动运行 4、联锁保护 五、调整 六、注意

一、概述： 回转式空气预热器密封间隙测量装置，其作用原理是通过间隙量头把间隙（位移）大小转换成电流信号，再把信号进行加工处理形成控制信号，然后送到驱动部分去提升或下压密封扇形板，使其密封间隙被调整到给定范围内，驱动装置每次动作时间由间隙偏差量决定，动作时间上升最大12秒，下降最大10秒。 回转式空气预热器是转子旋转的空气预热器，高温烟气自上而下流经转子的一侧（烟气侧），加热转子中的蓄热元件，当已加热的蓄热元件转到另一侧（空气侧）时，空气从下往上流经蓄热元件，把热量带走，达到预热空气的目的。由于转子受热时上下存在温差发生蘑茹状变形，使上部扇形板与转子径各密封间隙增大。见图一。 由于间隙增大，造成空气预热器泄漏增加，使能量损耗加大，如果控制住了泄漏量，就可以在不增加送风机能耗情况下，保证锅炉的总风量供应。本装置就是通过测量调节控制此间隙，减少泄漏量，达到节能的目地，提高整个机组的运行效率。 装在转子外周上的转子法兰为间隙测量的基准面。测量用的测量头装在扇形板上，扇形板下面（即测量头端面）与基准面之间的间隙为测量间隙。由于安装时转子法兰面低于径向密封片，故存在间隙。一般实际间隙值在4mm时设为机械零位，此时测量间隙值为应为4mm。运行中通常给定值设为4mm在测量值与给定值与给定值的差值在-0.2mm~+0.5mm之间时，扇形板不加以调节。一旦测量出间隙差值小于-0.2mm、大于+0.5mm时，扇形板要作提程式或下压的调节动作。这种调节动作，转子每转一周进行一次，最终是要使扇形板转子法兰基准面之间的间隙接近给定值。 1 控制范围 空气预热器密封间隙，测量控制控制能在锅炉负荷稳定及变形等运行状态下，跟踪空气预热器转子的热变形，使转子法兰基准面与扇形板之间的间隙控制在正常值范围内。 2 系统组成

离心鼓风机操作说明书

使用说明书 鼓风机系5级、单吸入双支承结构。定子为垂直剖分式，铸铁制造，由进气机壳、出气机壳、中间机壳组成，进气口、出气口均水平以便于安装及管路的铺设；中间机壳上设有将叶轮产生的空气动压力转变为静压力和将空气导入下一级入口的扩压器和回流道。中间机壳上装有迷宫环，以防止和减小气体泄漏。 主轴采用优质碳结构钢制成，并经热处理和精加工而成，其上装有叶轮、平衡盘，半联轴器等。 叶轮系铝合金铸件，除流道外全部加工而成。经静平衡校验后，按顺序装于轴上，再进行动平衡校验，平衡等级为G2.5级，以防止设备在运转中出现有害的振动，损坏转子。 主轴两端装有滚动轴承（SKF6316），润滑脂为ZL-2锂基润滑脂。 本机由电动机通过弹性联轴器驱动，从电动机一端看，转子顺时针方向旋转。 鼓风机与电动机一起安装在机座上。 3 性能

风机出厂前均按标准进行空气动力试验，将试验数据输入微机后，绘出风压、风量、效率性能曲线。 风量：风量大致在85m3/min和145m3/min之间变化。风量由大到小变化时，升压则由小到大变化，当风量在85m3/min以下时，鼓风机发生喘振，产生不正常的振动与冲击，在这种情况下工作是不允许的，因此在此范围内应加以控制，并应尽快地打开输出阀门来避免长期在此状态下运转。鼓风机的最佳工作范围在105m3/min至135m3/min，此时可以取得较高的效率。 2 升压：升压值范围在89000pa至70200pa之间，与风量相对应升压85000pa至75000pa 之间取得较高的效率。 温度：使用气体温度为常温空气。因为输入气体的的温度会给鼓风机的性能带来影响，吸入气体温度比设计条件高时得不到预定的输出压力，相反吸入温度下降时，因输出压力过大，轴功率也会增大。压力：吸入压力比设计压力增大，轴功率也会增加。吸入压力下降时，也得不到规定的输出压力。 4 安装 鼓风机的安装是一项十分重要的工作，施工过程中应充分注意。 4.1风机的安装是分层进行的，首先安装下层的机座，待机座调平后再安装机体和电机，以避免因机座的安装误差使机体产生变形。

回转式空预器

回转式空气预热器 一. 作用 空予器是利用锅炉尾部烟气热量加热燃烧所需空气的一种热交换装置。空预器可以进一步降低排烟温度，减少排烟热损失；同时提高燃烧所需空气温度，改善燃料着火和燃烧条件，降低各项不完全燃烧损失，提高锅炉机组热效率等。 二. 原理 1.本空气预热器型号LAP8650/1900是根据美国ABB－CE预热器公司的技术进行设 计和制造。这种三分仓回转式空气预热器是一种以逆流方式运行的再生式热交换器。转子直径8650毫米，蓄热元件高度自上而下分别为800、800和300毫米，冷段300毫米，蓄热元件为低合金耐腐蚀的考登钢，其余热段蓄热元件为碳钢。预热器左右两半部份分别为烟气和空气通道，空气侧又分为一次风道及二次风道。当烟气流经转子时烟气将热量释放给蓄热元件，烟气温度降低；当受热后的蓄热元件旋转到空气侧时，又将热量释放给空气，空气温度升高。如此周而复始地循环，实现烟气与空气地热交换。 2.装在壳体上地驱动装置通过转子外围地围带，使转子以1.28转/分的转速旋转。 为了防止空气向烟气侧泄漏，在转子的上、下端半径方向，外侧轴线方向以及圆周方向分别设有径向、轴向及旁路密封装置，此密封装置采用双密封结构以减小漏风。此外，预热器上还设有火灾监测消防及清洗系统、吹灰装置、润滑及控制等设备。 三. 空气预热器技术特性见下表 四. 空气预热器主要构件及性能 1.空气预热器为回转再生式三分仓结构，逆流，转动轴垂直，具有气密保温外壳，用以从 烟气流中有效地回收热量。设计时应考虑预热器低温端的防腐问题。回转式空气预热器的设计应满足二次风和一次风的总需求，以保证在燃烧劣质煤和所有负荷情况下，达到

三分仓容克式空预器说明书

一、空预器概述 空气预热器是利用锅炉尾部烟气热量来加热燃烧所需要空气的一种热交换装置，由于它工作在烟气温度较低的区域，回收了烟气热量，降低了排烟温度，因而提高了锅炉效率。同时由于燃烧空气温度的提高，有利于燃料着火和燃烧，减少了不完全燃烧损失 1.1.1空气预热器的类型及特点 空气预热器按传热方式分可以分为传热式和蓄热式（再生式）两种。前者是将热量连续通过传热面由烟气传给空气，烟气和空气有各自的通道。后者是烟气和空气交替地通过受热面，热量由烟气传给受热面金属，被金属积蓄起来，然后空气通过受热面，将热量传给空气，依靠这样连续不断地循环加热。 随着电厂锅炉蒸汽参数和机组容量的加大，管式空气预热器由于受热面的加大而使体积和高度增加，给锅炉布置带来影响。因此现在大机组都采用结构紧凑、重量轻的回转式空气预热器。 管式空预器和回转式空预器两者相比较各有以下特点： 1）回转式空气预热器由于其受热面密度高，因而结构紧凑，占地小，体积为同容量管式预热器的1/10； 2）重量轻。因管式预热器的管子壁厚1.5mm，而回转预热器的蓄热板厚度为0.5－1.25mm，布置相当紧凑，所以回转式预热器金属耗量约为同容量管式预热器的1/3； 3）回转式预热器布置灵活方便，在锅炉本体更容易得到合理的布置； 4）在相同的外界条件下，回转式空气预热器因受热面金属温度较高，低温腐蚀的危险较管式预热器轻些； 5）回转式空气预热器的漏风量比较大，一般管式预热器不超过5％，而回转式预热器在状态好时为8％－10％，密封不良时可达20％－30％； 6）回转空气预热器的结构比较复杂，制造工艺要求高，运行维护工作多，检修也较复杂。 回转式空气预热器有两种布置形式：垂直轴和水平轴布置。垂直轴布置的空气预热器又可分为受热面转动和风罩转动。通常使用的受热面转动的是容克式回转空气预热器，而风罩转动的是罗特缪勒（Rothemuhle）式回转预热器。这两种预热器均被采用，但较多的是受热面转动的回转式空气预热器。 按进风仓的数量分类，容克式空气预热器可以分为二分仓和三分仓两种，由圆筒形的转子和固定的圆筒形外壳、烟风道以及传动装置组成。受热面装在可转动的转子上，转子被分成若干扇形仓格，每个仓格装满了由波浪形金属薄板制成的蓄热板。圆筒形外壳的顶部和底部上下对应分隔成烟气流通区、空气流通区和密封区（过渡区）三部分（如图5－20）。烟气流通区与烟道相连，空气流通区与风道相连，密封区中既不流通烟气，又不流通空气，所以烟气和空气不相混合。装有受热面的转子由电机通过传动装置带动旋转，因此受热面不断地交替通过烟气和空气流通区，从而完成热交换。每转动一周就完成一次热交换过程。另外由于烟气的流通量比较大，故烟气的流通面积大约占转子总截面的50％左右，空气流通面积占30％－40％左右，其余部分为密封区（图5－21）。 二、空预器结构介绍 1.空预器结构图

回转式鼓风机操作与保养规程

回转式鼓风机操作与保养规程 苏州晶瑞化学有限公司文件编号编制人/日期: , 版本版次F 0 审核人/日期: 苏州苏瑞电子材料有限公司 回转式鼓风机操作与保养编制生效日期 2 批准人/日期: 页码第1页，共6页分发号: 规程 SOPP 回转式鼓风机操作与保养规程 文件修订履历表 序号修订页数修订内容修订人日期审核人日期批准人/修订实施日期 1 0 1 2 3 4 5 此文件涉及到苏州晶瑞化学有限公司及苏州苏瑞电子材料有限公司的一些信息,如需复制影印需征得本公司同意. This document contains confidential and proprietary information. Do not duplicate for external use without the permission from the company. 苏州晶瑞化学有限公司文件编号编制人/日期: , 版本版次F 0 审核人/日期: 苏州苏瑞电子材料有限公司 回转式鼓风机操作与保养编制生效日期 2 批准人/日期: 页码第2页，共6页分发号: 规程 1.目的 本作业指导书是规定回转式鼓风机的相关操作与保养要求，旨在保证回转式鼓 风机正常运行。 2.适用范围

本作业指导书适用回转式鼓风机设备操作与保养人员。 3.职责 本作业指导书规定回转式鼓风机操作与保养人员严格执行之规定。 4.回转式鼓风机工艺运行原理图 5.运行前 5.1检查油箱内的润滑油是否达到标准(油量应在油标的3/4处)。 5.2检查油箱内润滑油是否为68#抗耐磨液压油。 5.3检查V型皮带的松紧度是否合适(用单手指能压下皮带中部)如太松或太紧 请调整，如图1即可。此文件涉及到苏州晶瑞化学有限公司及苏州苏瑞电子材料 有限公司的一些信息,如需复制影印需征得本公司同意. This document contains confidential and proprietary information. Do not duplicate for external use without the permission from the company. 苏州晶瑞化学有限公司文件编号编制人/日期: , 版本版次F 0 审核人/日期: 苏州苏瑞电子材料有限公司 回转式鼓风机操作与保养编制生效日期 2 批准人/日期: 页码第3页，共6页分发号: 规程 图1

离心风机说明书

目录 1.风机的用途及适用范围.............................................................................. 错误!未定义书签。 2. 风机的结构形式............................................. 错误!未定义书签。 3. 风机的安装、调整和试运转（分别为D式、F式）............... 错误!未定义书签。 4. 风机的运行................................................. 错误!未定义书签。 5. 风机的维护................................................. 错误!未定义书签。 6. 风机成套供货范围（一台）................................... 错误!未定义书签。 7. 订货需知（需提供下列资料）................................. 错误!未定义书签。 8. 备件订货说明............................................... 错误!未定义书签。 表一：经常或定期检查项目 ................................ 错误!未定义书签。 表二：运行时每3—6个月检查的项目 ....................... 错误!未定义书签。 表三：风机的主要故障及排除方法 .......................... 错误!未定义书签。 表四：轴承振动允许值 .................................... 错误!未定义书签。 附图I ................................................... 错误!未定义书签。 附图II .................................................. 错误!未定义书签。 附图III ................................................. 错误!未定义书签。 附图IV .................................................. 错误!未定义书签。 附图V ................................................... 错误!未定义书签。 附图VI .................................................. 错误!未定义书签。 本技术文件受法律保护，未经本公司同意，不得使用、复制、扩散或以其它方式提供给第三方。

空预器说明书

空预器 我厂空预器型号为LAP10320/883，为容克式预热器，转子直径10320毫米，蓄热元件高度自上而下为800、800和300毫米，下层300毫米冷端蓄热元件为耐腐蚀钢，其余热段蓄热元件为碳钢，本空预器是三分仓型式。 一、原理 LAP10320/883这种三分仓容克式空气预热器是一种以逆流方式运行的再生热交换器，加工成特殊波纹的金属蓄热元件被紧密地放置在转子扇形隔仓内，转子以 1.14转/分的转速旋转，其左右两半部份分别为烟气和空气通道，空气侧又分一次风道及二次风道，当烟气流经转子时，烟气将热量释放给蓄热元件，烟气温度降低，当蓄热元件旋转到空气侧时，又将热量释放给空气，空气温度升高，如此周而复始地循环，实现烟气与空气的热交换。 转子由置于下梁中心的推力轴承及置于上梁中心的导向轴承支撑，并处在一个九边形的壳体中，上梁、下梁分别与壳体相连，壳体则坐落在钢架上，装在壳体上的驱动装置通过转子外围的围带，使转子以 1.14转/分的转速旋转，为了防止空气向烟气泄露，在转子上、下端半径方向，外侧轴线方向以及圆周方向分别设有径向、轴向及旁路密封装置。 二、主要部件及其性能 1.转子 本预热器转子采用模数仓格式结构，全部蓄热元件分装在24个扇形仓格内（每个仓格为15°），每个模数仓格利用一个定位销和一个固定销与中心筒相连接，由于采用这种结构，大大减少了工地安装工作量，并减少了转子内焊接应力及热应力，中心筒上、下两端分别用M42合金钢螺栓互相连接，外周下部装有一圈传动围带，围带也分成24段。热段蓄热元件由模数仓格顶部装入，冷端蓄热元件由模数仓格外周上所开设的门孔装入。2. 蓄热元件 热段蓄热元件由压制成特殊波形的碳钢板构成，按模数仓格内各小仓格的形状和尺寸，制成各种规格的组件，每一个组件都是由一块具有垂直大波纹和扰动斜波的定位板，与另一块具有同样斜波的波纹板，一块接一块地交替层叠捆扎而成，钢板厚0.6MM。 冷段蓄热元件由1.2MM厚的低合金耐腐蚀钢板构成，也按仓格形状制成各种规格的组件，每一个组件都是由一块具有垂直大波纹的定位板与另一块平板、交替层叠捆扎而成。所有热段和冷段蓄热元件组件均用扁钢，角铁焊接包扎，结构牢固。 3.壳体 预热器壳体呈九边形，由三块主壳体板、二块副壳体板和四块侧壳体板组成，主壳体板内侧设有圆弧形的轴向密封装置，外侧有若干个调节点，可对轴向密封装置的位置进行调整。 副壳体板沿宽度方向分成三段，中间段可以拆去，是安装时吊入模数仓格的大门。 侧壳体板布置在45°和25°方向，每台预热器有4块，其中一块设有安装驱动装置的机座框架，靠炉后外侧设有一块更换冷段蓄热元件的检修门，每一块侧壳体板上都设有508*508的入孔，以便进入预热器对轴向密封及轴向密封装置进行调整和维修。 4.梁、扇形板及烟风道 上梁、下梁与壳体板I、II连接，组成一个封闭的框架，成为支承预热器转动件的主要结构，上梁和下梁分隔了烟气和空气，上不小梁和下部小梁又将空气分隔成一次风和二次

空预器变频说明书

CBK型 空气预热器传动变频控制系统 使用说明书 航天科工哈尔滨风华有限公司 电站设备分公司

目 录 1 主要用途与适用范围 (1) 2 系统组成与功能 (1) 3 主要技术参数 (2) 4 工作原理 (2) 5 安装 (3) 6 使用与操作 (5) 7 维护与保养 (6) 检修空预器时,必须将柜内"运行投入和运行抑制"旋钮切到"运行抑制"。 检测电机绝缘时，必须全部脱开电机与变频器之间的导线。

1 主要用途与适用范围 空气预热器传动变频控制系统是应用变频器对空气预热器的传动进行软启动的控制设备。它具有启动力矩大、设备冲击小、运行可靠、结构简单等优点，是针对空气预热器这类大惯性负载较为理想的控制系统。 空气预热器传动变频控制系统适用于65MW、135MW、300MW、600MW、1000MW等火电机组空气预热器的配套。 2 系统组成与功能 2.1 系统组成 空气预热器传动变频控制系统包括控制柜2台（A、B侧各1台），每台控制柜中配置主、辅两台变频器分别对主、辅电机进行控制；每台控制柜配置1台制动控制箱，用以进行过压保护。系统同时包括转子停转检测装置2套（A、B侧各1套），每套配置3个探头及作用板，对转子停转进行监测。（图1：单侧系统构成示意图）

图1：单侧系统构成示意图 2.2 系统功能 a) 具有高速、低速、调试档，以满足设备运行的不同需要。 b) 具有主、辅电机之间自动切换的功能，当主电机出现变频器故障，电机卡死等故障时，可以自动切换为辅电机运行，反之亦可。 c) 系统具有远方控制和就地操作两种途径，在控制柜内设有切换开关。 d) 系统可以分别给出每台变频器DC 4～20mA的电机运行电流信号。 e) 当变频器故障、电源故障、转子停转时，发出报警信号。 3 主要技术参数 a) 主、辅变频器功率:≥7.5kW b) 供电电源：AC 380V 50Hz 三相四线 两路（厂用、保安） c) 输出继电器负载能力：5A /AC 240V 5A /DC 28V d) 环境温度：－10℃～50℃ e) 相对湿度：＜85％ 4 工作原理 系统（单侧、以下同）采用两台变频器分别驱动主、辅电机，可使主、辅电机分别具有高速、低速两档驱动电机功能，其中高速档为正常工作档，低速档为清洗空预器时使用。系统还具有调试档，可由用户通过变频器人机接口（HIM）在线设定所需运转速度。系统启动时可先启动主电机，也可以先启动辅电机（建议先启动主电机），电

4-68型离心式通风机使用说明书(大)

离心式通风机使用说明书 一、概述 4-68型离心通风机（以下简称风机）可作一般通风换气用，其机号为NO.2.8、3.15、3.55、4、4.5、5、6.3、8、9、10、11.2、12.5、14、16、20等型号。 二、风机使用条件 1、应用场所：作为一般工厂及室内通风换气。 2、输送气体：空气和其它不自燃的，对人体无害的，对钢铁材料无腐蚀性的气体。 3、气体状况：气体内严禁含有粘性物质，含尘和其它固体杂质不大于110mg/m3。 4、使用环境：海拔高度不超过1000m，环境温度不超过80℃。 三、结构形式 1、风机分顺时针旋转和逆时针旋转两种形式，从电动机一端正视，叶轮按顺时针方向旋转的称为右旋风机，以“右”表示，按逆时针方向旋转的称为左旋风机，以“左”表示。 2、风机的转动方式为A、B、C、D四种。 A式：表示无轴承箱装置，叶轮与电动机直联传动。 B式：表示悬臂支承装置，皮带传动，皮带轮在两轴承中间。 C式：表示悬臂支承装置，皮带传动，皮带轮在轴承外侧。 D式：表示悬臂支承装置，用联轴器联接传动。 3、风机机壳用钢板焊接而成。 4、叶轮为后倾圆弧叶片，经过动、静平衡校正，空气性能好，噪声低，运转平稳。 5、集流器压制成形，装于风机侧面，能使气体顺利地进入叶轮，且损失较小。 四、安装和调试 1、安装前：应对风机各部件进行全面的检查，叶轮的旋转方向与机壳上标明的旋转方向一致，各部联接紧密，叶轮、主轴、轴承等主要部件无损伤，传动组灵活等等，如果发现问题应立即予以修理和调整。 2、安装时：注意检查机壳内不应有遗留的工具及其它杂物，在一些接合面上为了防止生锈，减少拆卸困难，应涂上一些润滑脂或机械油，进风出风管道联接应调整到自然吻合，不得强行联接，更不许将管道重量加在风机各部件上，并保证风机水平位置。 3、安装要求： 3.1按图纸所示的位置与尺寸进行安装，为确保高效率，特别要保证进风口与叶轮的轴向、径向间隙。 3.2安装后，试拨动传动组，检查是否有过紧或与固定部分碰撞现象，发现不妥之处必须调整好。 3.3主轴带轮与电机带轮相对应的槽不得错位，套上皮带后，应装安全罩（用户自制）以利安全。 4、风机的试运转： 4.1全部安装完毕，总检合格后，才能进行试运转。为了防止电动机因过载被烧毁，风机启动时必须在无载荷（关闭进气管道中的闸门）的情况下进行，如情况良好，逐渐将阀门开启达到规定的工况为止，在运转过程中严格控制电流，不得超过电机额定电流值。 4.2风机在运转过程中经常检查轴承温度是否正常，轴承温升不得大于40℃表温不得大于70℃。如发觉风机有剧烈的振动、撞击、轴承温度迅速上升等反常现象时必须紧急停车。 五、风机的维护 为了避免维护不当而引起人为故障及事故，为了充分延长风机的使用寿命，必须加强风机的维护。 1、风机维护注意事项：

空预器器扇形板自动调节说明书

空预器漏风控制系统说明书 一、概述 回转式空气预热器是指转子旋转而风罩固定的一种空气预热器自锅炉炉膛排出的高温烟气自上而下流经预热器转子一侧时，加热转子中的蓄热元件。当已加热的蓄热元件随转子转到另一侧（空气侧）时，冷空气从下往上流经蓄热元件，把热量带走，从而达到预热冷空气的目的。由于转子受热时上下存在温差，发生蘑菇状变形，使上部扇形板与转子径向密圭寸片间的间隙增大。（见图一） 图一 由于密封间隙增大，造成空气预热器的泄漏量增加，使能量损耗增大。如果控制住了漏风量，就可以在不增加送风机能耗的情况下，保证锅炉的总风量供应。空气预热器漏风间隙调整控制系统，就是通过测量并调节上部扇形板与转子径向密封片之间的间隙，以保证在任何运行工况下，该部的间隙保持最小，从而减少了漏风量，达到节能降耗，提高整个机组效率的目的。 本系统同时可以检测多路故障（如转子停转、传感器异常、电机过载等）并进行故障处理和报警。 ?本系统适用于河北定曲发电厂三分仓式空气预热器 1.使用环境条件环境条件应满足：相对湿度：<85%RH 大气压力L：86—

106Kpa 无爆炸和破坏绝缘的介质 ※ 建议将控制柜安装在远离热源的地方 2.安全应将控制柜、动力柜、现场信号变送箱可靠地固定在平台上，并保持良好的接地。 二、设备描述每台锅炉有两台空气预热器，每台预热器热端有三块扇形板，每块扇形板对应有一套高温间隙传感器和一台提升机构。 本系统由高温间隙传感器、扇形板提升机构、转子停转检测开关和控制柜、动力柜五部分组成，具体如下：高温间隙传感器探头六个（含安装板）现场信号变送箱六个（内有接线盒、电缆及信号变送器）扇形板提升机构六台控制柜一台 动力柜一台转子停转检测开关两个（含安装支架） 1. 高温间隙传感器本传感器属电涡流式传感器，它可以连续测量密封扇形板下表面与转子法兰上表面之间的间隙，并把间隙值转化为电信号，具有较好的稳定性和较宽的线性范围，可以在烟气腐蚀及多粉尘的环境中工作。 a）组成高温间隙传感器由间隙测量探头、高频接线盒、信号变送器以及高频连接电缆组成。其中高频接线盒、信号变送器、高频连接电缆安装在现场信号变送箱中。如图二所示：

离心风机安装使用说明书

离心风机安装使用说明书 一.安装注意事项: 1.安装扩散筒 离心风机出风口没有接管道直接露于大气中,通常在风机出风口安装(如左图)的扩散筒,这样可以避免压力损失,气流扰动,扩散筒的 锥度?15高度等于1?1.5倍风机出口宽度 2.安装排气弯管 Don't(不合理) Do(合理) 离心风机出风口安装弯管时,弯管的弯向要于风机页的旋转方向一致,而且管道的折弯处建议安装圆弧形分离板(如左图),这样可以改善气流的工作状况,从而减小系统的压力损失. 3.安装方形进气室 Don't(不合理) Do(合理)

离心风机安装方形进气室时,进气室折弯处要安装圆弧形分离板, 进风口处安装导流板,而且风室要尽量大,进气室W/R<1.0(如左图),这样可以避免气流在风室中形成涡流,降低压力损失,减小系统的噪音. 4.安装圆形进气室 Don't(不合理 Do(合理) 离心风机进风口安装圆形管道时,管道应直接,平滑地于风机联结(如左图),这样可以避免由弯形管道所引起的流通面积减小,而产生的紊流区和压力损失,降低系统噪音. 5.进出风口有障碍物 Don't(不合理) Do(合理) 离心风机进出风口有障碍物(如左图),将回阻扰气流流向风机,导

致气流扰动,从而使系统阻力增加,流量减少,噪音增大,所以进出 风口与障碍物之间至少保证1.5倍管道直径的距离. 6管道进出口防护 为了防止外界杂物吸入管道,导致管道堵塞,使得整个管道系统不能正常运行,在管道进出口要求安装安全防护网. 二.使用注意事项: 1.风机在第一次使用之前必须详细检查产品铭牌表示的电压和频率是否符合当地的要求,严格按照电机额定电压运行. 2.风机运行前,必须先检查风机页与机壳之间有无碰撞摩擦,电机是否有接地,,绝缘是否良好. 3.风机运行前,必须先检查页轮旋转方向是否正确,无误方可运转,在试运转中有异常声响和振动现象,应立即停机,切断电源进行 排除,正常后才可使用. 4.风机进风口垂直向下或向上进气时,电动机应更换压力轴承方可使用. 5.风机输送介子的温度不应超过80 6.风机不应在水易喷洒和直接淋雨之处使用. 7.风机不能在化学气体易腐蚀,易燃,易爆环境中使用. 8.紧固风机的地基或支撑一定要牢固. 9.风机管网连接要稳固,且不许将管道重量加在风机各部件上. 10.管道中安装有调节门时,关机前要关掉风机进风调节门,出风调节门稍开,风机运转正常后逐渐打开调节门. 三.维修与保养: 1.只有风机设备完全正常的情况下方可运转.

回转式鼓风机使用说明书

使用说明书 注意！使用前敬请仔细阅读本使用说明书 回转式鼓风机 感谢您选购回转式鼓风机！我公司虽精心制作，但使用不当也可能造成意外的事故。请您将本使用说明书保存于操作者常见处。

目录 一、前言 (1) 二、回转式风机的结构 (1) 三、主要部件简介 (2) 四、回转式风机的工作原理 (3) 五、风机的安装、试运转注意事项 (4) 六、风机的维护保养要点 (5) 七、风机的修理方法 (6) 八、风机的外形、安装尺寸图 (7) 九、风机的性能参数一览表 (8) 十、附表一（故障原因及解决办法） (9) 十一、附表二（故障树） (10) 十二、修理与保养 (11) 一、前言

感谢您使用我公司生产的回转式风机。使用前，请阅读本说明书，在充分理解的基础上，长久爱护和使用风机。风机和人一样，每天各种条件的变化，风机的状态也不同；不良状态下持续运转可能会损坏风机。日常的维护、点检及正确的使用方法是保持风机良好运转、长寿命的关键。 二、回转式风机的组成 在需要c㎡~c㎡的空气时，使用本风机。风机由以下主要的部分组成： 1、电机； 2、空气滤清器； 3、风机主机； 4、空气室； 5、底座（兼油箱）； 6、滴油嘴 三、主要部件简介 1、风机主机 风机主机是制造压缩空气的心脏部件，本机采用了最新设计开发的偏心方式，加工精度高，运转噪音小。 2、空气室 空气室定量且不间断地贮存主机送来的压缩空气，大大减小排出空气的脉动，同时起油气分离的作用，空气室上装有安全阀和压力表。 3、空气滤清器 空气滤清器起着将清洁空气进入风机的重要作用，一旦灰尘、脏物进入主机，就会磨损风机，搞脏机油，缩短风机的寿命。 4、滴油嘴 滴油嘴是一种将润滑油适量滴入主机内的部件，本机采用日本技术独创的点滴构造，精工制作，不会产生机油堵塞，也不会将机油滴入太多。

多级离心鼓风机使用说明

多级离心鼓风机使用说明 1.主要技术规格: 型号┄┄┄┄┄┄┄┄┄┄┄ D40-1.5 进口容积流量┄┄┄┄┄ 40M3/min(20℃,一个标准大气压)升压┄┄┄┄┄ 49000Pa(20℃,一个标准大气压) 主轴转速┄┄┄┄┄┄┄┄┄┄┄ r/min 电机型号┄┄┄┄┄┄┄┄┄┄┄ 电机功率┄┄┄┄┄┄┄┄┄┄┄ 电压┄┄┄┄┄┄┄┄┄┄┄ 380V 驱动方式┄┄┄┄┄┄┄┄┄┄┄ 电机直联驱动 工作介质┄┄┄┄┄┄┄┄┄┄┄ 空气 工作环境温度┄┄┄┄┄┄┄┄┄┄┄ -35℃—40℃ 工作环境相对湿度┄┄┄┄┄ 3、结构特点: 鼓风机为6 级、单吸入口,该机为垂直剖分式即进气机壳、出气机壳、中间机壳呈垂直方向布置,进气口为竖直方向,出气口为水平方向,便于管路的安装和铺设。 鼓风机基本上由定子和转子两大部分组成。定子部分包括进出气机壳、中间机壳和回流器等；转子部分有主轴叶轮（6个）和平衡盘等。在进气机壳和出气机壳上各固定有轴承痤用于支承转子部分。在

轴承座上装有D313向心球轴承，采用油脂润滑。 转子部分通过弹性套柱销式联轴器与电机直联，转子在电机直接驱动下，在定子型腔内作高速旋转，通过叶轮对气体作功产生有用的气体静压能，从电动机一端看转子按顺时针方向旋转。 叶轮为ZL104铸造铝合金材料所制造，加工后经静平衡校验，然后依次装在主轴上再进行动平衡校验。平衡等级为G2.5级。 在风机的每一级叶轮轮盖和轮颈处都设有疏密装置以减少气体的泄漏。鼓风机和电机安装在型钢焊接的底座上。 5、安装： 鼓风机的安装是一项重要的工作，施工过程中应充分注意。请参照“基础图”“总体安装外形尺寸图”进行，并注意下列事项。 5.1当输出管道与机体连接时，如果安装不当，会使机体产生变形，因此输出管道必须加以适当的支承，不能把机体作为输出管道的唯一支承。在鼓风机的进气口装有蝶阀，供变工况时调节鼓风机性能。在鼓风机的出气口应装有闸阀调节气体压力，在出气管道还应设置旁通管道，并装有排气阀、闸阀，作为鼓风机启动和进入喘振区时放空用，对于压送的气体不易放入大气时，其旁通管道应接至鼓风机的进气管道。 5.2安装前对基础的检查： 在安装前，应先对土建基础进行检查。 5.2.1地脚螺栓预留坑中心位置应符合基础图中心尺寸，位置偏差不大于10mm。

A、D式离心风机使用说明书

A、D式传动方式离心风机 使用说明书 目录 一、概述………………………………………………………. 二、产品主要结构简介………………………………………. 三、电控柜简介………………………………………………. 四、机组的安装………………………………………………. 五、润滑油系统的冲洗及加注润滑油………………………. 六、操作与使用………………………………………………. 七、风机的维护………………………………………………. 序言 为使用户能正确使用和维护产品，提高风机的运行效率，延长使用寿命，以及防止意外事故发生，请用户在安装使用风机前，务必对该使用说明书所叙述的内容进行仔细阅读，并加以理解，以免发生差错。本使用说明书请用户妥善保存，以便随时查阅。 一、概述 本说明书主要适用于A、D型传动结构的单吸入（或双吸入）离心式风机，关于A、D型传动的具体意义，详见如下： 1、风机型号的后缀 风机型号的后缀（风机的型号的末尾英文字母）代表风机的不同传动方式，常见的如下： A式传动—风机叶轮与电机直联。无轴承风机。 C式传动—风机的两个轴承位于风机的同一侧，风机与电机之间用皮带轮方式联接。 D式传动—风机的两个轴承位于风机的同一侧，风机与电机之间用联轴器联接。 F式传动—风机的两个轴承分别位于风机的两侧，风机与电机之间用联轴器联

2、风机的型号的前缀 根据风机的使用环境不同，风机的用途不同，对风机的型号的前缀（风机的型号的第一个字母）不同。常见的如下： G—鼓风机 Y—引风机 R—热风机 W—高温风机 M—煤粉风机 F—防腐风机 MC—煤磨除尘风机 SL—循环耐磨风机 等等。 二、产品主要结构简介 风机机组除风机本体外，根据用户需要，可配备各种外配套，主要有液力耦合器（或液体电阻调速器）、电机（或变频电机）、慢转装置、差动导叶调节装置（也称调节门）风机进、出口膨胀节、润滑油站、电动执行器、消声器、电控柜（或机旁仪表柜）、高压（或低压柜）…等。对外配置的配置，不同的用户有不同的要求，具体的供货范围根据合同。用户根据自己合同所订配套，对本说明书针对性的进行选择阅读及应用。 1、A式风机结构及特点简介 风机由叶轮、机壳、进风口、电机支架等部分组成。 1.1叶轮为钢板焊接而成，叶片一般为10-14片，焊接于前盘与后盘中间。叶轮经过静、动平衡校正，保证运转平衡，噪声低，有较高的强度，使用寿命较长。 1.2机壳：用钢板焊接成蜗形壳，整体结构。 1.3进风口：收敛式进风口制成整体结构，用螺栓固定在机壳入口侧。 2、D式风机结构及特点简介 风机主要由叶轮、机壳、进风口、调节门、及传动组部分组成： 2.1叶轮：叶片焊接于锥弧形前盘与平板后盘中间。风机效率高、强度高、噪声低。叶轮经静动平衡校正和超速运转实验，故运转平稳可靠。 2.2机壳：用普通钢板焊接成蜗形体 2.3进风口：收敛、流线型的进风口制成整体结构，用螺栓固定于风机入口一侧。 2.4调节门：用来调节流量的装置，轴向安装于进风口之前。调节范围由0°（全开）到90°（全闭）。调节门的搬把位置：从进风口方向看在右侧，对右旋风机，搬把由下往上推是由全闭到全开方向，对左旋风机，搬把由上往下拉是由全闭到全开方向。 2.5传动部分：由主轴、轴承箱、支架、滚动轴承、联轴器组成 传动：传动部分的主轴由优质钢制成，本风机均采用滚动轴承。轴承箱上装有温度计和油位指示器（仅引风机）润滑油采用30号机械油，加油量按油位标志要求。引风机备有水冷装置，因此，须加装输水管，耗水量随气温不同而异，一般按0.5~1m3/h考虑。 三、电控柜简介

回转式空气预热器运行维护说明

回转式空气预热器运行及维护说明书 批准：姜添晔 校核：陈国云 编制：谭飞平 江西龙源科盛科技环保有限公司

目录 前言 ------------------------------------------------------------------2 1. 试运行前的准备 ---------------------------------------------------- 2 2. 密封检查 ---------------------------------------------------------- 2 3. 空气预热器的冷态试运行 ---------------------------------------------2 4. 电动机接线及试转向 -------------------------------------------------3 5. 热态试运 -----------------------------------------------------------3 6．停车 ---------------------------------------------------------------4 7. 吹灰 ---------------------------------------------------------------5 8．冷端低温腐蚀 -------------------------------------------------------5

前言 本说明书只适用于受热面回转式空气预热器，参考一部分空气预热器制造厂的相关数据编写而成。 1.试运行前的工作 （1）彻底清理空气预热器内部，所有临时支撑必须全部割除，手动盘车无异常现象。（2）保温工作结束，所有人孔门封闭。 （3）火灾报警，转子停车报警装置投入运行。 （4）吹灰装置、清洗管及消防系统等都已处于可立即使用状态。 （5）驱动装置油位正常，轴承油位正常，且无渗漏现象。 （6）导向轴承和推力轴承的油位正常，油温低于55℃，各自润滑系统的冷却水循环正常，如果油温度超过55℃，应手动开启油泵，使油温降至规定的温度值，并检查引起超温的原因，加以消除。 （7）减速机油位、油温均正常。 （8）指示仪表及控制回路、动力回路都工作正常。 2.密封检查 （1）通过手动盘车手柄转动转子以检查转子是否能自由转动； （2）重新检查密封设定，确保所有固定件安全可靠，并与冷态密封设定图相符； （3）拆除所有密封标尺和工具等； （4）检查完毕后拆除烟风道内所有临时脚手架并装回检修门； 3.空气预热器的冷态试运行 （1）试转前要求空预器各部分安装结束；

回转式空气预热器的结构

回转式空气预热器的结构 空气预热器结构（如图4－5－3）。

图4－5－3 回转式空气预热器结构部件外壳 回转式空气预热器壳体呈圆柱形，由两块主壳体板、一块侧座架体护板、两块转子外壳组件和一块一次风座架组成。（如图4－5－4） 主壳体板分别与下梁及上梁连接，通过主壳体板的四个立柱，将预热器的绝大部分重量传给锅炉构架。主壳体板内侧设有弧形的轴向密封装置，外侧有调节装置对轴向密封装置进行调整。侧座架体护板与上梁连接，并有两个立柱承受空气预热器部分重量。转子外壳组件沿圆周方向分成两部分。

图4－5－4空气预热器的壳体 转子 转子是装载传热元件（波纹板）并可旋转的圆筒形部件。为减轻重量便于运输及有利于提高制造、安装的工艺质量，采用转子组合式结构，主要有转轴、扇形模块框架及传热元件等组成。 轴承 空气预热器轴承有导向轴承和支撑轴承两种（如图4－5－5）。导向轴承采用双列向心滚子球面轴承，导向轴承固定在热端中心桁架上，导向轴承装置可随转子热胀和冷缩而上下滑动，并能带动扇形板内侧上下移动，从而保证扇形板内侧的密封间隙保持恒定。导向轴承结构简单，更换、检修方便，配有润滑油冷却水系统，并有温度传感器接口。空气予热器的支承轴承采用向心球面滚子推力轴承，支承轴承装在冷端中心桁架上，使用可靠，维护简单，更换容易，配有润滑油冷却水系统。支承轴承和导向轴承均采用油浴润滑。另外引起油温不正常升高的一般原因是：

1、导向轴承周围空气流动空间有限； 2、油位太低； 3、油装的太满； 4、油受到污染； 5、油的粘度不合适。 a、导向轴承 b、支撑轴承 图4－5－5 空预器支持与导向轴承 二期工程空气预热器是采用三分仓容克式回转空气预热器，其传热元件按烟气流动方向可以分为热端、中层、和冷端层。传热元件盒均制成较小的组件，检修时热端传热元件盒、中间层传热元件盒、冷端传热元件盒全部抽屉式从侧面检修门孔处抽出，安装、更换非常方便。 传动装置是驱动转子转动的部件，由电动机、液力耦合器、减速器、传动齿轮、传动装置支承。空气预热器的传动采用中心传动。中心传动装置包括主电机和备用电机各一

百事德风机使用说明书

使 用说明书 百事德三叶罗茨鼓风机 BK 型 感谢您选购BK 型罗茨风机！我公司虽精心制作，但使用不当也可能造成意外的事故。请您将本使用说明书保存于操作者常见处。 百事德机械（江苏）有限公司

目录 一、关于警告牌 (1) 二、前言 (1) 三、产品参数 (1) 四、安装 (2) 五、运转、停机 (3) 六、维修和点检 (5) 七、故障原因及其措施 (9) 八、结构 (10) 九、修理 (11)

一、关于警告牌 为避免发生事故，请理解并记住各警告牌表达的具体含义，本使用说明书中关于发生事 二、前言 风机到货后，请立即检查如下项目： 1. 请按标牌确认该设备是否符合订货要求； 2. 请确认设备有无在搬运过程中所造成的破损以及螺栓、螺母松动等情况； 3. 请确认附件是否齐合，发现不全请立即与我公司联系； 4. 请确认设备电机使用频率50Hz或60Hz是否和订货的相附。 三、产品参数 你所选用的风机参数（排风压力、风量、转速、电机功率等性能参数）请参照标牌，其 他标准参数如下表： 标准参数表 —1—

四、安装 （一）安装地点 1. 本设备要安装在室内。 2. 为方便拆卸、点检，设备周围应留有足够的操作空间。 3. 为保证吸气口吸进纯净的空气，要充分考虑好设备的最佳安装位置。 4. 为延长风机和电机使用寿命，请务必在机房内设置换气扇，以加大室内的通风量，保证机房内温度不超过40℃。 （二）安装管道时的注意事项 1. 先撕下风机吸气口和排气口的防尘胶布（注意不要把脏物掉进风机内），然后再进行管路安装。 2. 请设置挠性接头和配管支座，以避免配管的重量直接加在风机上，且设置配管支座时要采用防振垫，防止配管振动传递到顶棚和地板面上。 3. 配管应采用钢管，不能用塑料管，因塑料管在排气温度高或时间过长后可能发生变形。 4. 为防止气体倒流，要设置止回阀。（安装时请注意方向标记） 5. 请事先清扫配管内部，防止铁粉等脏物进入风机体内。 （三）电气配线 首先应有持有电工操作证的专业人员按电气设备技术标准及规定对电气配线工程和接地工程进行正确施工。 1. 请采用与电机功率相符合的接线材料。 2.为防止触电事故，地线必须接地。 3. 为防止电机被烧坏，必须设置漏电断路器和过载保护装置。 4. 先卸下全部三角带，点动电机以确认电机的旋转方向和皮带罩上的旋转方向指示标记是否一致。如不一致，请调换接线。然后再把全部三角带装上。 ※接线请参照电机接线盒内的接线图。 —2—
