换热器的选型和设计指南全)

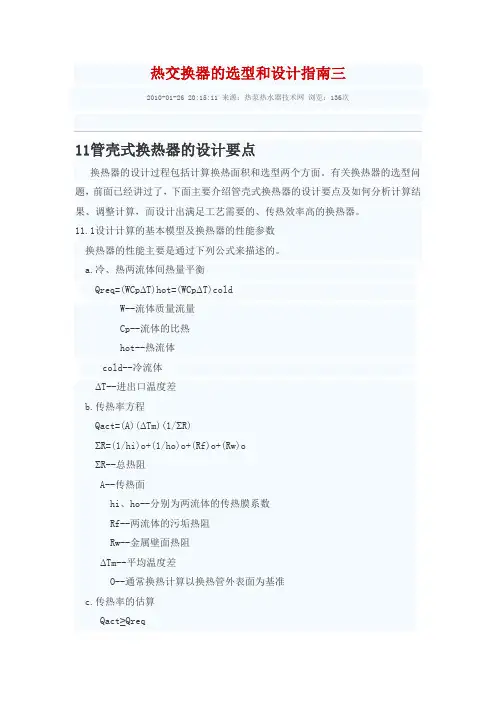

热交换器的选型和设计指南三
热交换器的选型和设计指南三2010-01-26 20:15:11 来源：热泵热水器技术网浏览：136次11管壳式换热器的设计要点换热器的设计过程包括计算换热面积和选型两个方面。
有关换热器的选型问题，前面已经讲过了，下面主要介绍管壳式换热器的设计要点及如何分析计算结果、调整计算，而设计出满足工艺需要的、传热效率高的换热器。
11.1设计计算的基本模型及换热器的性能参数换热器的性能主要是通过下列公式来描述的。
a.冷、热两流体间热量平衡Qreq=(WCpΔT)hot=(WCpΔT)coldW--流体质量流量Cp--流体的比热hot--热流体cold--冷流体ΔT--进出口温度差b.传热率方程Qact=(A)(ΔTm)(1/ΣR)ΣR=(1/hi)o+(1/ho)o+(Rf)o+(Rw)oΣR--总热阻A--传热面hi、ho--分别为两流体的传热膜系数Rf--两流体的污垢热阻Rw--金属壁面热阻ΔTm--平均温度差O--通常换热计算以换热管外表面为基准c.传热率的估算Qact≥Qreqd.对压力降的限制条件(ΔPi)act≤(ΔPi)allow(ΔPo)act≤(ΔPo)allowΔP--压力降下标i表示管内下标o表示管外11.2换热器的计算类型换热器的计算类型常分为设计计算和校核计算两大类。
换热器计算一般需要三大类数据：结构数据、工艺数据和物性数据，其中结构数据的选择在换热器中最为重要。
在管壳式换热器的设计中包含有一系列的选择问题，如壳体型式、管程数、管子类型、管长、管子排列、折流板型式、冷热流体流动通道方式等方面的选择。
工艺数据包括冷、热流体的流量、进出口温度、进口压力、允许压降及污垢系数等。
物性数据包括冷、热流体在进出口温度下的密度、比热容、粘度、导热系数、表面张力。
a.设计计算 Design设计计算就是通过给定的工艺条件，来确定一台未知换热器的结构参数，并使其结构最优、尺寸最小。
对设计计算应先确定下列基本的几何参数：－－管长－－管间距－－流向角－－换热管外径及管壁厚b.校核计算 Rating校核计算就是评估一台已知换热器的传热性能，即通过校核设备的几何尺寸来看其是否能满足传热要求。
换热器的选型和设计指南(全)
目录热交换器的选型和设计指南1 概述 (1)2 换热器的分类及结构特点。
(1)3 换热器的类型选择 (2)4 无相变物流换热器的选择 (11)5 冷凝器的选择 (13)6 蒸发器的选择 (14)7 换热器的合理压力降 (17)8 工艺条件中温度的选用 (18)9 管壳式换热器接管位置的选取 (19)10 结构参数的选取 (19)11 管壳式换热器的设计要点 (23)12 空冷器的设计要点 (32)13 空冷器设计基础数据 (35)1 概述本工作指南为工艺系统工程师提供换热器的选型原则和工艺参数的选取及计算方法。
2 换热器的分类及结构特点。
表 2－1 换热器的结构分类3 换热器的类型选择换热器的类型很多，每种型式都有特定的应用范围。
在某一种场合下性能很好的换热器，如果换到另一种场合可能传热效果和性能会有很大的改变。
因此，针对具体情况正确地选择换热器的类型，是很重要的。
换热器选型时需要考虑的因素是多方面的，主要有:1) 热负荷及流量大小2) 流体的性质3) 温度、压力及允许压降的范围4) 对清洗、维修的要求5) 设备结构、材料、尺寸、重量6) 价格、使用安全性和寿命在换热器选型中，除考虑上述因素外，还应对结构强度、材料来源、加工条件、密封性、安全性等方面加以考虑。
所有这些又常常是相互制约、相互影响的，通过设计的优化加以解决。
针对不同的工艺条件及操作工况，我们有时使用特殊型式的换热器或特殊的换热管，以实现降低成本的目的。
因此，应综合考虑工艺条件和机械设计的要求，正确选择合适的换热器型式来有效地减少工艺过程的能量消耗。
对工程技术人员而言，在设计换热器时，对于型式的合理选择、经济运行和降低成本等方面应有足够的重视，必要时，还得通过计算来进行技术经济指标分析、投资和操作费用对比，从而使设计达到该具体条件下的最佳设计。
3.1管壳式换热器管壳式换热器的应用范围很广，适应性很强，其允许压力可以从高真空到41.5MPa，温度可以从-100°C以下到 1100°C高温。
管壳式换热器设计和选型
管壳式换热器设计和选型首先，管壳式换热器的设计需要根据具体的换热要求来确定，主要包括换热量、换热介质、流体流量和温度等参数。
根据设计要求，可以确定壳程和管程的尺寸、管道布置、换热面积等参数。
在设计过程中，需要考虑以下几个方面：1.热力计算：根据热源和热负荷的温度和流量要求，进行热力计算，确定所需的换热面积。
2.材料选择：根据工作介质的性质和工作条件，选择合适的材料，如不锈钢、铜合金等，以确保换热器的耐腐蚀性和耐高温性。
3.管道布置：根据介质的流态和流速等因素，确定管道的布置方式，如串流、并流、交叉流等，以实现最佳的换热效果。
4.换热面积：根据设计要求和换热性能，确定所需的换热面积，以满足换热要求。
5.清洗和维护：在设计过程中，要考虑到换热器的清洗和维护，选择合适的结构和材料，以方便换热器的维护和清洗。
在选型过程中，需要考虑以下几个因素：1.流体性质：选型时需要考虑流体的性质，包括流体的物理性质、压力和温度范围、粘度等。
不同的流体对换热器的要求不同，需要选择适合的换热器类型和材料。
2.温度和压力：根据工作条件确定换热器的温度和压力范围，选择符合要求的换热器。
3.环境限制：考虑到环境因素，如空间限制、气候条件等，选择适合的换热器尺寸和类型。
4.经济效益：综合考虑设备造价、运行费用、维护保养成本等因素，选择经济、高效的换热器。
5.供应商选择：选择有经验和信誉良好的供应商，确保提供优质的产品和服务。
总之，管壳式换热器的设计和选型需要根据具体的应用要求和工艺条件来确定，需要综合考虑热力计算、材料选择、管道布置、换热面积、清洗和维护等因素，并在选型过程中考虑流体性质、温度和压力、环境限制、经济效益和供应商选择等因素，以确保设计符合要求，选型合理可靠，并能够实现高效换热。
换热器的选型和设计指南全
换热器的选型和设计指南全
1.温度和压力要求：在进行换热器选型和设计之前，需要明确设备所
需的温度和压力要求。
根据这些要求，可以选择合适的材料和换热器类型。
2.热交换面积计算：根据需要传递的热量和温度差，可以计算得到所
需的热交换面积。
热交换面积的计算是选择换热器类型和尺寸的基础。
3.材料选择：换热器的材料选择要考虑到介质的化学性质、腐蚀性以
及温度和压力要求。
常用的材料包括不锈钢、铜合金、钛合金等。
4.流体流动方式：流体可以采用并行流、逆流或交叉流方式通过换热器。
在选择流体流动方式时，需要考虑换热效率和压降等因素。
5.清洁程度要求：根据介质的清洁程度，可以选择适当的换热器类型。
尽量选择结构简单、易于清洁的换热器，以保证长期稳定的换热效果。
6.管束和散热面积：根据热量传递的需要，可以选择合适的管束形式
和散热面积。
管束的选择要考虑到介质的流速和传热系数等因素。
7.防堵塞设计：在换热器设计中要考虑到防止堵塞的问题。
可以采用
增加管道直径、添加过滤装置等措施来减少堵塞的风险。
8.设备布局和管道设计：在进行换热器的设计时，需要考虑到设备的
布局和管道的连接。
合理布局可以减少管道阻力和热量损失。
9.热媒选择：热媒的选择要根据介质的性质以及工艺流程的要求来进行。
常用的热媒有水、蒸汽、有机液体等。
10.清洗和维护考虑：在进行换热器设计时，要考虑到清洗和维护的
便捷性。
合理的设计可以降低维护成本和停机时间。
换热器的选型和设计指南
换热器的选型和设计指南
热交换器选型与设计指南
一、热换器的选型
1、热换器类型
根据热换器工作的原理和结构特征，热换器可以分为流体直接交换器（Direct-Fluid Exchangers）、保温热换器（Heat-Preserving Exchangers）、热管（Heat Pipes）和热泵（Heat Pump）。
（1）流体直接交换器
流体直接交换器是最普遍的热换器类型，它是由连接在同一个容器内两个不同流体进行直接交换的，可以分为板式热换器（Plate Heat Exchanger）、管式热换器（Tube Heat Exchanger）、管壳式热换器（Tube-shell Heat Exchanger）、换热器（Exchanger）、板管式换热器（Plate-Tube Exchanger）等几种。
（2）保温热换器
保温热换器是通过在热换器内部设置一层隔热材料，使得一个流体和另一个流体不能直接接触，而是通过隔热材料进行热量交换的热换器，它包括直管保温器（Straight-TubeHeatPreservingExchanger）、折管保温器（Folded-TubeHeatPreservingExchanger）以及缠绕管保温器（Coil-TubeHeatPreservingExchanger）等几种。
（3）热管
热管是一种将热能以流体的形式进行输送的装置，它是由一段密封的
金属管束和一段或多段的循环管组成，通常将其称为柔性热管
（ Flexible Heat Pipes），也可以称为硬性热管（Rigid Heat Pipes）。
（4）热泵。
换热器的选型和设计指南
换热器的选型和设计指南换热器是一种常见的工业设备，用于传递热量。
在选型和设计换热器时，有几个关键因素需要考虑，包括换热器的类型、工作条件、热介质性质、热量传递要求以及材料选择等。
本文将探讨这些因素，并提供选型和设计换热器的指南。
1.换热器类型选择换热器的类型多种多样，包括壳管式换热器、板式换热器、管束式换热器等。
在选择换热器类型时，需要考虑以下几个方面：-热量传递效率：不同类型的换热器有不同的热量传递效率，需要根据具体的热量传递要求选择。
-空间限制：不同类型的换热器对空间的要求也不同，需要考虑设备安装的实际情况。
-清洁维护：不同类型的换热器在清洁和维护方面也不同，这也需要考虑到。
2.工作条件考虑换热器的工作条件包括温度、压力和流量。
这些条件会对选型和设计产生影响，并需要根据不同的工况选择合适的换热器。
对于高温、高压或高流量的情况，需要选择能够承受这些条件的换热器，并进行合理的设计。
3.热介质性质分析热介质的物理性质对换热器的选型和设计也有影响。
例如，不同的热介质对应不同的热导率、比热容和粘度等物理特性，这些特性会对换热器的热量传递效果产生影响。
需要根据热介质的性质选择合适的换热器和传热方式。
4.热量传递要求根据具体的热量传递要求，选择合适的热量交换方式。
换热器可以采用对流、辐射或传导等方式进行热量传递。
不同的传热方式在热量传递效率和能耗方面也有差异，需要根据具体要求进行选择。
5.材料选择换热器的材料选择对其性能和使用寿命起着重要作用。
一些常用的换热器材料包括不锈钢、铜、铝和钛等。
需要根据热介质的特性、工作条件和预算等因素选择合适的材料。
此外，还需要考虑材料的耐腐蚀性能、尺寸稳定性和可焊性等因素。
在设计换热器时-设计热传导面积：根据热量传递要求和热介质的特性，设计合适的热传导面积，确保达到所需的热传递效果。
-流体力学分析：对流动的流体进行流体力学分析，考虑流体的流速、压降以及流体在换热器中的流动模式等，以确保热量传递效果和系统的稳定性。
管壳式换热器设计选型
管壳式换热器设计选型
一、换热器选型的基础
在管壳式换热器结构形式中，设计和选型的主要因素有：换热器的负
荷率、传热效率、凝结物沉积、对管壳换热器热性能的影响因素、管壳型
号和规格、在换热器抗冲击性能的影响、铭牌设计性能和管壳强度要求等。
1.关于管壳式换热器的负荷率
在计算换热器的负荷率时，需要考虑换热器的负荷率与介质流量温度
有关，当流量温度越大，换热器的负荷率越大，但流量温度比较低时，换
热器的负荷率就较低。
在负荷率计算中，还需要考虑其他因素如液体的粘度、流体压力、换热面积、单位传热面积等。
2.关于管壳式换热器的传热效率
换热器的传热效率主要取决于换热器的几何结构，以及内、外管壳间
的接触面积大小，而内、外管壳间的接触面积的大小，又是由管壳结构型
号和规格参数决定的，所以，选择管壳型号和规格参数时，必须考虑到换
热器的传热效率。
3.凝结物沉积
凝结物沉积是管壳式换热器热性能的一个重要因素，它包括水铁、水铝、水锡等，这些凝结物会影响换热器的传热效率，严重影响换热器的使
用寿命。
管壳式换热器的设计及选型指导
管壳式换热器的设计及选型指导
首先，设计管壳式换热器时需要确定换热器的传热负荷。
传热负荷是
根据换热介质的热容、进出口温度差以及流量等参数计算得出的。
对于不
同的工况和换热介质，传热负荷不同，因此需要根据具体情况进行计算。
其次，设计时需要确定管道的结构形式。
常见的管壳式换热器结构形
式有单通道、多通道和多分流型。
单通道结构适用于流量较小的换热介质，多通道和多分流型适用于流量较大的换热介质。
在确定结构形式时，需要
考虑换热效果、流体流动状态以及材料成本等因素。
然后，设计时需要选择合适的材料和密封方式。
管壳式换热器常用的
材料有碳钢、不锈钢、铜合金等。
材料的选择需要考虑介质的特性，如酸
碱性、腐蚀性等。
密封方式有悬挂式、焊接式、密封垫等，需要根据具体
工况选择合适的密封方式。
最后，进行选型时需要综合考虑换热器的性能和经济性。
性能指的是
换热器的传热效率、耐压能力、防腐性等。
经济性则包括材料成本、维护
费用等因素。
在选型时，需要根据实际情况进行权衡，选择最合适的换热器。
总之，管壳式换热器的设计和选型需要考虑传热负荷、结构形式、材
料选择、密封方式以及性能和经济性等因素。
通过合理的设计和选型，可
以使换热器的性能得到最大发挥。
同时，还需要注意换热器的安装、调试
和维护等工作，以确保其安全、可靠地运行。
换热器的选型和设计指南
换热器的选型和设计指南换热器是一种用于传递热量的设备，广泛应用于各个行业和领域，包括化工、石油、电力、食品等。
换热器的选型和设计至关重要，直接影响设备的热效率和工作效果。
本文将从选型和设计的角度，提供一些指南和建议。
一、换热器的选型指南1.确定换热器的功能：在选择换热器之前，需要明确所需的热交换功能，例如加热、冷却、蒸发、凝结等。
同时还需考虑所需的传热方式，如对流传热、辐射传热等。
2.确定换热器的工作参数：根据具体的应用需求，确定换热器的工作参数，包括流体的温度、压力、流量等。
这些参数将直接影响换热器的尺寸、型号和材料选择。
3.选择适当的换热器类型：根据应用需求和流体性质，选择合适的换热器类型，包括壳管式换热器、板式换热器、管束式换热器等。
每种类型都有其适用的特点和限制，需要根据具体场景进行选择。
4.评估换热器的热性能：除了换热器类型，还需评估不同换热器的热性能，包括传热系数、压降、能耗等。
通过对不同类型和厂家的换热器性能进行比较，选择性能最佳的产品。
5.考虑维护和清洁：换热器在使用过程中需要进行维护和清洁，因此需要选择易于维护和清洁的换热器类型和结构。
同时还需考虑清洗液的使用、清洗方法等。
二、换热器的设计指南1.确定换热面积：根据流体的热交换需求和换热器的热传递特性，计算和确定所需的换热面积。
换热面积的大小将直接影响换热器的尺寸和材料成本。
2.确定流体流动方式：根据流体的性质和热交换需求，确定流体的流动方式，包括并流、逆流等。
不同的流动方式将影响换热器的传热效果和压降。
3.选择合适的材料：根据工作环境和流体的性质，选择合适的材料，包括换热管的材料、壳体材料等。
需要考虑材料的耐腐蚀性、强度和耐高温性能。
4.考虑换热器的安全性：换热器设计时需考虑安全因素，包括避免流体泄漏、冲击和爆炸等。
需要确保换热器的结构强度和密封性能，以及安装和使用过程中的安全措施。
5.优化换热器设计：通过计算和模拟，优化换热器的设计，包括优化流体流动路径、调整管束布置、增加换热面积等，以提高换热器的热效率和运行性能。
板式换热器性能参数及选型手册
板式换热器性能参数及选型手册
覆盖换热器：
换热器性能参数及选型
一、换热器的性能参数
1、膨胀性能
换热器具有良好的膨胀性能，膨胀及收缩系数较大，容易扩大换热器
的换热面积，以有效地提高换热效率。
2、换热系数
换热器具有良好的换热系数，能有效提高热交换的效率，以节省能源。
3、耐腐蚀性
换热器的表面具有良好的耐腐蚀性，可以有效防止腐蚀对换热器造成
的损坏。
4、密封性
换热器具有良好的密封性，能够有效地防止介质漏出，延长换热器的
使用寿命。
5、易维修性
换热器具有良好的易维修性，可以快速维修和清洗，以避免占用大量
的维修时间。
二、换热器的选型
1、传热系数
传热系数是换热器的重要指标，一般选择换热器的时候需要确定传热系数，以有效地提高换热效率。
2、换热器的参数及尺寸
一般选择换热器的时候需要确定换热器的参数和尺寸，以获得最佳运行效果。
3、结构类型
在选择换热器的时候，也需要考虑换热器的结构类型。
一般来说，换热器的结构类型可以分为盘式换热器、链式换热器、槽式换热器等几种。
需根据实际工况情况进行选择。
管壳式换热器的设计及选型指导
N
B
3.5
2B D
fs
u02 2
45.7kPa
s 1.0at ，可行
传热面积校核
查表，取 Ri 0.00021m2 C W， R0 0.00018m 2 C W
K计
1
1 0.00021 0.0025 0.00018
1
685W m2 C
2317
45
1717
A计
Q
Ktm
9.54105 4186.8 685 3600 0.97 43.7
①流向的选择 一般逆流优于并流
②确定冷却介质出口温度 t2，求对数平均推动力
tm逆
T1
t1 T2
ln T1 t1
t2
T2 t2
③对 tm逆 进行 修正
R T1 T2 t1 t2
P t2 t1 T2 t1
查图得到
tm tm逆
Ⅲ.根据经验估计传热系数 K，估 计算传热面积 A qm1Cp1 T1 T2 K估 A估tm逆
f0 : 壳程流体摩擦系数
Ps P允 可增大挡板间距
Ⅵ.计算传热系数 校核传热面积
根据流体的性质选择适当的 垢层热阻 R
1 1 R 1
K估 i
0
Q
A计 Ktm
A NTd0l
A A计 1.10 ~ 1.20
否则重新估计 K估 ，重复以上计算
• 冷却介质的选择是一个经济上的权衡问题，按设 备费用和操作费用的最低原则确定冷却介质的最优出 口温度 t2opt
38.2m 2
根据所选换热器 A NTd0l 124 3.14 0.025 4.5 43.8m2
∴
A 43.8 1.15
A计 38.2
板式换热器的选型及应用
板式换热器的选型及应用板式换热器是一种常见的换热设备，广泛应用于化工、石油、冶金、食品等工业领域。
它通过板与板之间的换热传导，将热量从一种介质传递给另一种介质，实现热量的传递和节能效果。
本文将从板式换热器的选型和应用两个方面进行详细介绍。
一、板式换热器的选型1. 确定换热需求：在选型之前，首先要确定换热器的换热需求，包括需要传热的介质、流量、温度、压力等参数。
通过对这些参数的分析，可以确定板式换热器需要具备的换热面积、板间距、板材质量等参数。
2. 选择合适的板式换热器类型：根据换热需求和工艺要求选择不同类型的板式换热器，例如传统的平板式换热器、波纹式换热器、焊接板式换热器等。
不同类型的板式换热器适用于不同的工艺条件和介质特性，需要结合实际情况进行选择。
3. 确定板式换热器的材质：板式换热器的主要材质有不锈钢、碳钢、钛合金等，根据介质的化学性质和温度压力要求选择合适的材质。
一般情况下，不锈钢板式换热器适用于腐蚀性介质的换热，碳钢板式换热器适用于一般介质的换热，钛合金板式换热器适用于高温高压和腐蚀介质的换热。
4. 确定板式换热器的换热面积：换热器的换热面积是根据介质的热量传递需求来确定的，根据介质的流量、温度差等参数计算出所需的换热面积，并选择合适的板式换热器规格。
5. 确定板式换热器的流体分布方式：板式换热器的流体分布方式有多种，包括并流式、逆流式、交叉流式等。
根据介质的物性和传热效果选择合适的流体分布方式，确保换热效果最大化。
6. 考虑维护和清洗便捷性：在选型时还需要考虑板式换热器的维护和清洗便捷性，选择具有方便的维护通道和清洗设施的换热器，可以减少设备运行中的维护成本和维护时间，提高设备的使用寿命。
1. 化工行业：板式换热器在化工行业中被广泛应用，用于各种化工生产过程中的热能传递和控制，如蒸发器、冷凝器、加热器等设备中。
2. 石油行业：石油行业是板式换热器的另一个主要应用领域，用于炼油生产过程中的蒸馏、净化、加热等环节，实现油品的生产和处理。
换热器选型
换热器选型引言：换热器是工业生产过程中常用的设备之一，用于传递热量并实现热能的转换。
在工业生产中，换热器的选型非常重要，它直接影响到设备的性能和能效。
本文将从换热器的类型、工作原理、选型依据等方面进行介绍和分析，以帮助读者更好地进行换热器的选型。
一、换热器的类型常见的换热器类型包括壳管式换热器、板式换热器、螺旋板式换热器等。
壳管式换热器是一种结构简单、传热效果较好的换热器，适用于高温高压、粘稠液体等工况。
板式换热器由多个平行板组成，具有传热效率高、占用空间小的特点，适用于低温低压、腐蚀性液体等工况。
螺旋板式换热器则是将螺旋板卷曲而成，形成多个螺旋通道，具有较大的传热面积和流体的强迫对流，适用于流量大、传热效果要求高的工况。
二、换热器的工作原理换热器的工作原理是通过两种流体之间的热传导来实现热量的转移。
在壳管式换热器中，热源流体通过管道中流动，被换热的流体则在壳体中流动，通过管壁的传导实现热量的交换。
在板式换热器中，两种流体分别通过平行板的流道中流动，通过板间的传导和对流来实现热量的转移。
螺旋板式换热器则是利用螺旋通道中的流体强迫对流以及壁面的传导来实现热量的传递。
三、换热器的选型依据换热器的选型依据包括工况参数、换热面积、传热系数等。
首先需要明确工况参数，包括流体的流量、温度、压力等。
根据工况参数，可以计算出所需的传热量和传热面积。
换热器的选型还需要考虑传热系数，传热系数高意味着单位面积内的传热量大，换热器体积相对较小。
此外，还需要考虑流体的物性、流动方式等因素，以保证选型的准确性和可靠性。
四、换热器选型的注意事项在进行换热器选型时，需要注意以下几点。
首先，要充分了解工况参数，包括流体的性质、流量、温度等，以便确定换热器的类型和规格。
其次，要考虑换热器的传热效果和能耗，选择传热系数高、能效好的换热器。
同时，还要考虑换热器的材质和耐腐蚀性能，以适应不同的工况要求。
最后，要根据实际情况进行经济性分析，综合考虑选型的成本和效益。
换热器的选型和设计
换热器的选型和设计换热器是一种常见的设备，用于在工业过程中传递热量。
选择和设计换热器需要考虑多个因素，包括传热效率、流体流动特性、设备尺寸和重量、材料成本等。
在本文中，将详细介绍换热器的选型和设计过程。
首先，换热器的选型应考虑传热效率。
传热效率是指换热器传递的热量与传入热量之间的比率。
传热效率取决于热源和冷源的温度差、换热介质的流速和传热表面的设计。
为了提高传热效率，可以增加传热表面的面积，提高换热系数或增加流体的流速。
因此，在选型时应根据具体的工况条件来确定传热效率的要求。
其次，流体流动特性是选型的关键因素之一、流体流动的特性在一定程度上决定了换热器的结构形式。
流体可以是单相流动，也可以是多相流动，如气体-气体、液体-气体或液体-液体。
不同的流动特性需要不同的换热器类型，如管壳式换热器、板式换热器或螺旋板式换热器。
因此，应根据流体的性质和流动特性来选择适合的换热器。
第三，设备尺寸和重量也是选型的关键考虑因素。
换热器的尺寸和重量直接影响设备的成本和安装要求。
在选型时，需要根据工程的空间限制和设备的重量承受能力来确定换热器的尺寸和重量。
此外，还应考虑设备的清洁和维护的方便性，以及与其他设备的配合情况。
最后，材料成本也是选型的重要方面。
换热器的材料成本取决于设备的材质、尺寸和制造工艺。
常见的换热器材料包括不锈钢、碳钢和铜合金等。
在选型时，应根据材料的成本和性能来选择最经济合理的材料。
换热器的设计过程包括热量计算、流体力学分析和结构参数确定等。
热量计算是根据工程要求计算换热器的传热面积和传热量，以满足工艺流程的热平衡。
流体力学分析是根据流体的流动特性和传热现象来确定换热器的流道尺寸、流速和压降等参数。
结构参数确定是根据设备的尺寸和重量要求来确定换热器的结构形式和材料选择。
在换热器的设计过程中，需要综合考虑以上多个因素，并根据具体的工程要求和设备性能来进行合理的选择和设计。
只有在选型和设计过程中充分考虑到各种因素，才能确保换热器的性能和经济效益最优化。
板式换热器的选型及应用
板式换热器的选型及应用板式换热器是一种高效节能的换热设备，广泛用于化工、石油、电力、钢铁、食品、制药等行业的生产过程中。
它具有结构简单、安装方便、运行稳定等特点，被广泛应用于各种工业生产中。
本文将对板式换热器的选型及应用进行详细介绍。
一、板式换热器的选型1. 流体性质选择板式换热器时，首先需要考虑待处理流体的性质，包括流体的粘度、比热、密度等参数。
根据这些参数来选择不同材质的板式换热器，以确保其能够正常运行并且达到预期的换热效果。
2. 温度和压力待处理流体的温度和压力也是选择板式换热器的重要考虑因素。
不同类型的板式换热器适用于不同的温度和压力范围，因此需要根据实际情况来选择合适的板式换热器。
3. 换热面积换热面积是影响板式换热器换热效果的重要参数。
在选型时需要考虑待处理流体的流量、温差以及换热要求，从而确定合适的换热面积。
4. 清洗和维护清洗和维护对于板式换热器的运行和寿命都至关重要。
因此在选型时需要考虑板式换热器的清洗和维护情况，选择易于清洗和维护的设备。
5. 应用场景不同的工业生产过程对板式换热器的要求也不同，因此在选型时需要考虑实际的应用场景，确保选择的板式换热器能够适应实际的生产需求。
1. 化工行业在化工行业，板式换热器被广泛应用于各种生产过程中，如蒸发、结晶、干燥、洗涤等环节。
其结构紧凑、换热效率高的特点使其成为化工行业不可或缺的换热设备。
2. 石油行业在石油行业，板式换热器通常用于原油加热、石蜡生产、炼油等工艺中。
其高效换热的特点能够帮助石油行业提高生产效率和降低能耗。
3. 电力行业在电力行业，板式换热器通常用于锅炉的余热回收、燃气循环等环节。
通过板式换热器的应用，能够有效利用余热资源，提高发电效率。
4. 食品行业在食品行业，板式换热器通常用于高温短时间灭菌、蒸煮等工艺中。
其快速、高效的换热特点使其在食品行业得到广泛应用。
换热器设计和选型指南
换热器设计和选型指南换热器是一种用于传递热量的设备，广泛应用于各个行业中。
在换热器的设计和选型过程中，有一些关键的要素需要考虑，本文将详细介绍换热器设计和选型的指导原则。
首先，在进行换热器设计和选型时，我们需要考虑到的第一个要素是换热负荷。
换热负荷是指单位时间内需要传递的热量大小，决定了换热器的尺寸和能力。
根据所需的换热负荷大小，我们可以选择合适的换热器类型和规格。
其次，在换热器的设计和选型过程中，我们还需要考虑到的要素是介质的物理性质。
各种介质的物理性质（如密度、热容、导热系数等）对换热器的设计和选型都有一定的影响。
在选择换热器时，需要充分考虑介质的物理性质，以确保热量能够有效地传递。
此外，在进行换热器设计和选型时，我们还需要考虑到的要素是工作条件。
换热器的工作条件包括温度、压力、流速等因素。
不同的工作条件可能对换热器的材料选择、结构设计等方面都有一定的要求。
因此，在进行换热器设计和选型时，需要充分考虑到工作条件的要求。
在换热器的设计和选型过程中，还需要考虑到的要素是换热器的效能。
换热器的效能指的是单位时间内传递的热量与单位时间内消耗的能量之比，是评价换热器性能优劣的重要指标。
在选择换热器时，需要充分考虑效能的要求，以确保换热器能够满足实际应用的需要。
此外，在进行换热器设计和选型时，还需要考虑到的要素是换热器的维护和清洁。
换热器的长期运行离不开定期的维护和清洁工作。
因此，在选择换热器时，需要充分考虑到维护和清洁的难易程度，以便能够方便地进行维护和清洁。
最后，在进行换热器设计和选型时，我们还需要考虑到的要素是经济性和环保性。
换热器的经济性主要包括设备造价、运行费用、能源消耗等因素，而环保性主要包括设备对环境的影响等方面。
在选择换热器时，需要充分考虑经济性和环保性的要求，以确保换热器能够在经济和环保的前提下进行工作。
综上所述，换热器设计和选型是一个复杂的过程，需要考虑到多个关键的要素。
在进行换热器设计和选型时，需要充分考虑到换热负荷、介质的物理性质、工作条件、效能、维护和清洁、经济性和环保性等因素。
管壳式换热器的设计和选型
管壳式换热器的设计和选型管壳式换热器是一种传统的标准换热设备，它具有制造方便、选材面广、适应性强、处理量大、清洗方便、运行可靠、能承受高温、高压等优点，在许多工业部门中大量使用，尤其是在石油、化工、热能、动力等工业部门所使用的换热器中，管壳式换热器居主导地位。
为此，本节将对管壳式换热器的设计和选型予以讨论。
（一）管壳式换热器的型号与系列标准鉴于管壳式换热器应用极广，为便于设计、制造、安装和使用，有关部门已制定了管壳式换热器系列标准。
1．管壳式换热器的基本参数和型号表示方法（1）基本参数管壳式换热器的基本参数包括：①公称换热面积；②公称直径；③公称压力；④换热器管长度；⑤换热管规格；⑥管程数。
（2）型号表示方法管壳式换热器的型号由五部分组成：1──换热器代号2──公称直径DN，mm；3──管程数：ⅠⅡⅣⅥ；4──公称压力PN，MPa；5──公称换热面积SN，m2。
例如800mm、0.6MPa的单管程、换热面积为110m2的固定管板式换热器的型号为：G800 I-0.6-110G──固定管板式换热器的代号。
2．管壳式换热器的系列标准固定管板式换热器及浮头式换热器的系列标准列于附录中，其它形式的管壳式换热器的系列标准可参考有关手册。
（二）管壳式换热器的设计与选型换热器的设计是通过计算，确定经济合理的传热面积及换热器的其它有关尺寸，以完成生产中所要求的传热任务。
1．设计的基本原则（1）流体流径的选择流体流径的选择是指在管程和壳程各走哪一种流体，此问题受多方面因素的制约，下面以固定管板式换热器为例，介绍一些选择的原则。
①不洁净和易结垢的流体宜走管程，因为管程清洗比较方便。
②腐蚀性的流体宜走管程，以免管子和壳体同时被腐蚀，且管程便于检修与更换。
③压力高的流体宜走管程，以免壳体受压，可节省壳体金属消耗量。
④被冷却的流体宜走壳程，可利用壳体对外的散热作用，增强冷却效果。
⑤饱和蒸汽宜走壳程，以便于及时排除冷凝液，且蒸汽较洁净，一般不需清洗。
