项目船舶轴系安装尾轴管

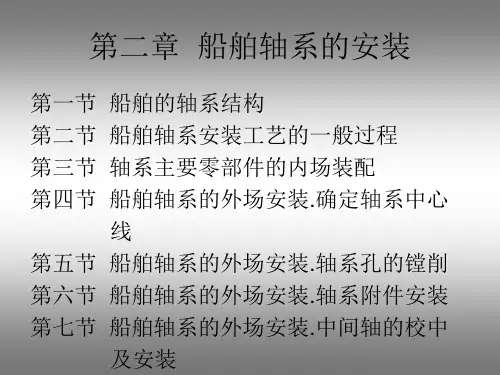

船舶轴系安装
吊 钩； 吊 环； 尾 轴； 木 墩； 螺旋桨；
卡箍
下降，插入锥孔内，然后再吊起尾轴。此时为防止螺旋桨与尾轴一起被吊起，应用大锤敲击
螺旋桨，使之与锥体易于脱开。
根据螺旋桨锥孔沾油情况刮磨锥孔，可用风砂轮刮磨，使锥孔与锥体贴合基本均匀，然
后可用刮刀进一步按技术要求刮磨。当刮配至贴合面积达到 左右时，将尾轴上的假键换
行刮配。通常只刮削锥孔而不刮削锥体（但对于大直径低速运转的尾轴，也可适当刮削其锥
体），所以一般在螺旋桨锥孔上留有刮削余量。
螺旋桨锥孔 与尾轴锥体刮配 后， 应保证其接合面在全长上均匀贴合，在销键装配后检查
时，贴合面积要求达到总接触面积的 以上，并用涂色检查，要求在
面积内不
少于
点。为不使尾轴小端负荷集中，螺旋桨锥孔与尾轴配合的大端，其接触情况应较
法兰如用圆柱形连接螺栓时，
其紧配螺栓数目应不少于连接螺栓
总数的 ， 但 至 少 为 只，并要
求松紧螺栓间隔排列。紧配螺栓与
螺栓孔的配合加工精度应按规定要
求，其不柱度方向应为顺锥（顺着
安装的方向），螺栓只准进口端
小，螺栓孔只准进口端大。
螺栓在装配后，应有拧紧余量
，其值为
，如图 所
示。螺栓头或螺母的支撑面与法兰
部分所代替。单轴系的轴系中线常布置在船 舶的中线面上，并与船体基线成水平。双轴 系的轴系中线一般对称地布置在两舷，且向 船尾与基线有一定的纵向倾斜角度，而某些 快艇或小艇其轴系中线则有较大的倾斜角。
图
轴系简图
主 机； 推力轴 推力轴承； 中间轴 隔
舱 壁 填 料 函； 中间轴承； 尾 轴； 尾轴 毂 ；
对于大型螺旋桨采用液压套合安装时，则螺旋桨锥孔与尾轴锥孔无需刮配，只需按技术
船舶尾轴管
⒊铁梨木尾轴承
木质坚韧，耐海水腐蚀，在海水中与铜合金之间的磨擦系数
很小，不伤铜套。但价格昂贵。其次，当在轴承与轴套间进 入砂粒时，磨损速度显著增加，因此不适用于近海工作。 铁梨木在尾管衬套中的布置多采用桶形排列，板条厚度为 15～ 25mm ，宽度为 60～80mm 。板条宽度基本相同，镶嵌 紧密。纵向接缝在一条直线上，在85％的板条长度应插不进 0.10mm 塞尺。板条背面与衬套内孔也应紧密贴合，其不贴 合区不可超过总面积的 20％，且不应集中一处。板条间应装 有青铜或黄铜止动条 (2～ 3根)。止动条长度等于轴承全长， 径向厚度约为铁梨木厚度的 60％，且不应大于铁梨木允许极 限间隙时的板条厚度。 铁梨木板条之间开有冷却水槽（除轴承下部60°范围内）。 板条总长度应使板条在轴向留有2～8mm的膨胀间隙。 在加工、安装和修理过程中应使铁梨木处于湿润状态，以免 干裂。
⒈白合金尾轴承
⑴结构：内河船舶的衬套材料常用青铜或黄铜，海
船大多采用钢、铸铁或球墨铸铁。采用铸铁或球墨 铸铁材料时，应先将衬套的内表面进行电化学阳极 腐蚀特殊处理(去石墨处理)，然后浇铸白合金。为不 使白合金脱落，在轴承衬套上开有纵向和横向的燕 尾槽。沿轴线方向开有油槽，使滑油能够均匀分布。 滑油孔开在衬套不受压力一边，供半圆形油槽注油， 并与轴向油槽相通。 ⑵特点：白合金轴承耐磨性很好，不伤轴颈；抗压 强度相当高；散热好，极少发生因摩擦发热而烧轴 的事故，寿命长，锡基合金的使用寿命相对较长。 白合金轴承的缺点是制造、修理复杂，而且价格昂 贵。
⑶白合金轴承的一些问题
①白合金尾轴承衬套的外圆在安装时应与尾管紧密配
合；前衬套的前端做成凸肩，使其与尾管紧密配合并 用止动螺钉与尾管紧固；后衬套的后端往往具有法兰， 以螺柱紧固于尾管上，否则衬套可能会随轴转动，发 热甚至烧毁。 ②白合金轴承长度应满足有关要求。 ③白合金尾轴承的安装间隙与允许极限间隙可参照表 2－25，也可按经验公式计算： △＝0.001d+0.50 mm 式中d为轴颈直径，mm ④轴承衬套厚度用下式计算： m＝(0.06～0.11)d mm 式中d为轴颈直径，mm
浅谈船舶轴系的安装与校中
浅谈船舶轴系的安装与校中作者：赵晓东来源：《中国科技纵横》2020年第04期摘要：船舶轴系是船舶动力装置中重要组成部分之一。
其作用是将主机发出的功率传递给螺旋桨;并将螺旋桨产生的推力通过轴系和推力轴承传递给船体，进而推动船舶前进或后退。
轴系的组成主要包括：推力轴、中间轴、尾轴及各轴承，尾轴管及密封装置等。
海船的轴系重量大，长度长，对轴系的制造、校中与安装有较高的技术要求，本文通过理论知识和船厂的实践并选择实例对轴系安装、校中等进行分析。
关键词：船舶;轴系镗孔;安装;校中0引言船舶轴系是船舶推进装置中的核心組成部分之一。
在船舶建造、修理过程中，轴系的安装、校中极为重要，其质量的好坏将导致船舶推进系统能否正常运行，甚至影响到船舶航行的安全性与可靠性，因此对轴系的安装、校中尤其重要。
1 实船案例概况本文以3676KW拖轮为例，概述了船舶轴系的安装、校中技术等。
该船轴系的布置如下（如图1）：本船采用双机双轴系设计，机舱在船舶中部，发动机与尾轴之间以中间轴连接。
此轴系装置中，尾轴、中间轴及主机曲轴之间用法兰联轴节连成一体。
中间轴有两个滑动轴承支撑，尾轴装于尾轴管中。
尾轴管的前端固定在横舱壁上，尾部固定在船体尾柱孔中。
该船采用新泻ZP全回转式舵桨。
2 轴系的安装与校中在拖轮建造过程中，轴系的安装工作步骤如下：首先是在造船船体中确定其轴系和舵系的中心线位置（俗称轴、舵系拉线），然后进行轴系的镗孔作业，对相关零部件的加工和车间装配，然后是在船台现场对轴系及附件的安装和配对，最后进行轴系校中和装配。
2.1 轴、舵系拉线进行轴、舵系拉线工作的前提是：造船进度已经推进到船体大合拢结束之后，船体在船台上的各支撑良好可靠;在船舶轴、舵系布置区域内，主甲板以下的焊接和矫正工作已结束，船上所有冲击性和振动性的作业施工已停止;船体的各辅助拉攀与支撑也已拆除;所有的舱室及油水柜都已经经焊缝检验及水密实验合格;施工和质检人员熟悉有关轴技术文件和工艺，并准备好各种施工工具和测量工具。
项目船舶轴系安装校中概述
⑹轴承衬的允许比压见教材； ⑺轴系中任一轴承的最小允许负荷，应不小于相邻
两跨上轴的自重和外载荷等所有重量的20％； ⑻推力轴前、后两支撑轴承上的负荷应尽可能地相 等，若有负荷差通常也应小于两支撑轴承跨距间的 自重及推力盘重量之和的20％。 ⑼减速器大齿轮轴前后两轴承的负荷应尽可能相等， 允许的负荷差一般应由制造厂规定。在没有规定值 时，取不超过两轴承跨距问轴的重量及大齿轮重量 之和的20％。
⑶船体变形的影响 船体的纵中变形所引起的轴系弯曲不大，这种弯曲
在轴承上所造成的附加负荷及在轴内造成的弯曲应 力亦不大，故对轴系校中质量影响不大； 船舶下水前后由于船体变形所造成的轴系弯曲变形 在一般情况下并不太严重，故有可能在船台上将轴 系校中好； 船体局部变形会造成轴系不允许的弯曲，故力求避 免； 船体由于温差所引起的变形在早晨８时半左右为最 稳定，且变形量为最小，因此轴系排正的检查应在 上午9. 00前或阴雨天或晚上进行并要求尽可能连续 完成，报检时也不可以分两次检验。

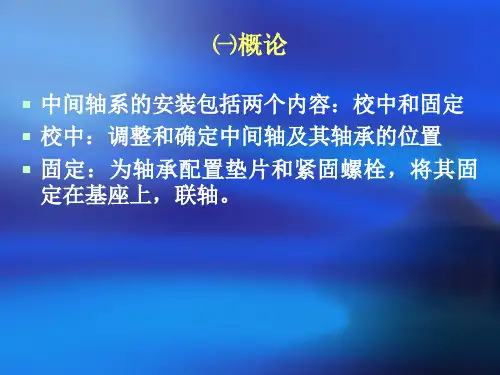

㈠概论
中间轴系的安装包括两个内容：校中和固定
校中：调整和确定中间轴及其轴承的位置 固定：为轴承配置垫片和紧固螺栓，将其固
定在基座上，联轴。
⒈轴系校中前的准备工作
⑴轴系零部件的加工及装配完成后方可上船安装； ⑵轴系各设备基座的位置和面板的高度应符合图纸
要求； ⑶基座的固定垫片要焊接并加工完毕，为了刮削活 动垫的需要，可把固定垫加工成1∶100的斜度； ⑷对于中间轴仅有一个中间轴承时，应设置临时轴 承，以便使中间轴具有两个支承点，临时轴承的位 置应当在轴长的 0.18 ～ 0.22 倍范围内，以防止端部 因自重下垂而影响校中的准确度； ⑸轴系校中时船舶浮态尽量符合船舶运行时的状态， 一般要求船体尾部吃水高于轴系中心线 0.5m以上即 可
船舶轴系的加工与安装工艺流程中心线与舵系中心线的指交度
目录1、船舶轴系的加工与安装工艺流程----------------22、船舶轴系找中----------------------------------------43、轴系安装工艺----------------------------------------64、舵系及螺旋桨安装工艺----------------------------75、主机安装工艺----------------------------------------8船舶轴系的加工与安装工艺流程1.配合船体在后分段焊接艉柱时的拉线，（由船体拉线），目的复核尾轴管长度，以及控制轴系中心线与舵系中心线的指交度。
2.初步拉线、船体建造后的第一次拉线，目的（1）检查轴系中心线与舵系中心线的相交度；（2）检查确定主机座、齿轮箱座位置；（3）确定重磅厚度估计中间轴承座高度；（4）估计垫块厚度，主机齿轮箱等底脚螺丝的预制尺寸与基线偏差。
3.找中复核，（由轮机拉线、质管部、船研所到场）目的决定尾管中心线镗削位置，安排镗排的基准。
4、镗孔5.复线：镗孔后的拉线，目的（1）向船检师及船主提交轴系与舵系的相交度；（2）制定尾轴系样棒；（3）提供尾轴管的具体尺寸。
6.复测：在复线基础上较为准确地测量，目的是正确决定主机在机座上的左右、前后位置。
7.艉轴管安装。
8.尾轴安装步骤：a.尾轴安装b.装尾轴油封（检查渗漏）c.安装螺旋桨及舵系d.安装中间轴9.机座重磅板定位焊接、拂磨10.离合器、主机进舱，临时固定11.下水后，按平轴法安装中间轴12.齿轮箱定位13.主机定位14.拂垫块15.钻孔16.非定位螺钉紧固17.绞定位螺栓孔配置定位螺栓18.安装完毕检验，向船验师提交轴系安装数据船舶轴系找中轴系是船舶动力装置重要组成部分，轴系的好坏直接关系到船舶航行安全及使用寿命，船舶的建造对轴系的要求提高到特别重要地位。
