识别发动机的点火系和起动系
汽车发动机启动原理
汽车发动机启动原理
汽车发动机是汽车的心脏,它的启动原理是汽车能否正常行驶的关键。
发动机
启动原理主要包括点火系统、供油系统和起动系统三个方面。
首先,点火系统是发动机启动的第一步。
点火系统的作用是在气缸内形成高压
电火花,点燃混合气,使发动机工作。
点火系统由点火线圈、火花塞、点火线圈和点火开关等组成。
当点火开关打开时,电流通过点火线圈,产生高压电流,通过火花塞产生火花点燃混合气。
点火系统的正常工作对发动机的启动至关重要。
其次,供油系统是发动机启动的第二步。
供油系统的作用是将汽油喷入气缸内,与空气混合,形成可燃混合气。
供油系统由油泵、喷油嘴、燃油滤清器和燃油压力调节器等组成。
当启动汽车时,油泵会将汽油送入喷油嘴,喷油嘴将汽油喷入气缸内,与空气混合,形成可燃混合气。
供油系统的正常工作对发动机的启动至关重要。
最后,起动系统是发动机启动的第三步。
起动系统的作用是使发动机转动起来,使点火系统和供油系统正常工作。
起动系统由起动电机、电磁开关、齿轮和电池等组成。
当启动汽车时,起动电机通过电磁开关将电能转化为机械能,使发动机转动起来。
起动系统的正常工作对发动机的启动至关重要。
综上所述,汽车发动机的启动原理主要包括点火系统、供油系统和起动系统三
个方面。
只有这三个系统正常工作,汽车才能够启动。
因此,保持这三个系统的正常工作状态对汽车的正常行驶至关重要。
汽车电器设备与维修课件-4-1点火系
01
02
03
确保安全
在进行点火系维修时,应 确保工作环境安全,关闭 发动机,断开电瓶负极, 避免意外触电。
使用专用工具Biblioteka 使用专用的点火线圈拔出 器和火花塞套筒等工具, 避免损坏相关部件。
遵循操作步骤
按照规定的操作步骤进行 维修,不要随意更改或省 略步骤。
点火线圈更换步骤
拔出点火线圈
使用点火线圈拔出器, 将点火线圈从气缸盖上
汽车电器设备与维修课件 -4-1点火系
• 点火系概述 • 点火系部件详解 • 点火系常见故障与诊断 • 点火系维修与保养
01
点火系概述
点火系的定义与作用
定义
点火系是汽车发动机中用于产生 和传递电火花的电气系统。
作用
点火系的主要作用是将低电压的 直流电源转换为高电压的脉冲电 流,以点燃气缸内的可燃混合气 ,使发动机正常运转。
找到火花塞
找到发动机上的火花塞,并确 保周围干净无杂物。
清理积碳
用清洁的布或纸巾清理火花塞 座孔处的积碳。
检查工作状况
启动发动机,检查新火花塞的 工作状况是否正常。
分电器拆装步骤
断开电瓶负极
首先确保工作环境安全,断开电 瓶负极。
拆下分电器连接线
断开分电器上的各缸高压线,并 将分电器从汽车中取出。
拆下分电器固定螺栓
点火系的组成与工作原理
组成
点火系通常由电源、点火线圈、分电器(包括配电器和断电器)、火花塞等部 分组成。
工作原理
当点火线圈的初级线圈接通电源时,电流通过线圈产生磁场,当断电器触点闭 合时,磁场迅速消失,产生高电压的脉冲电流,该电流通过火花塞的电极间隙, 产生电火花,点燃气缸内的可燃混合气。
发动机的五大系统
发动机的五大系统.一、起动系统如果要使发动机从静止状态变为工作状态,首先需要借用外力转动发动机的曲轴,使活塞能够作重复运动,气缸内的可燃混合气燃烧膨胀作功,推动活塞向下运动使曲轴旋转。
发动才能自行运转,工作循环才能自行进行。
因此,曲轴在外力作用下开始转动到发动机开始自动地怠速运转的全过程,被称为发动机的起动,完成起动过程中所需的装置,称为发动机的起动系。
起动条件:能够使曲转旋转的最低转矩称为启动转矩。
、启动转矩1起动转矩必须克服压缩阻力和内磨擦阻力矩。
起动阻力矩与发动机压缩比、温度、机油粘度有关。
起动转速:能使发动机起动的曲轴最低转速称为起动转速。
2、。
30~40r/min,柴油机的起动转速为150~300r/min0~20在℃时,汽油机的起动转速为起动方式:起动最为简单,只须将起动手摇柄端头的横销嵌入发动机曲轴前端的起、人力起动1 动爪内,以人力转动曲轴。
:电动机起动是用电动机作为机械动力,当将电动机轴上的齿轮与发动、2电动机起动机飞轮周缘的齿圈啮合时,动力就传到飞轮和曲轴,使之旋转。
电动机本身又用蓄电池作为电源。
起动系统主要组成部件.起动机是起动系统的核心部件。
起动机由直流串励电动机、传·动机构和控制装置三大部分组成。
1-电磁开关,2-触点,3-蓄电池接线柱,4-动触点,5-前端盖,6-电刷弹簧,7-换向器,8-电刷,9-机壳,10-磁极,11-电枢,12-磁场绕组,13-导向环,14-止推环,15-单向离合器,16-电枢轴,17-驱动齿轮,18-传动机构,19-制动盘,20-啮合弹簧,21-拨叉,22-活动铁心,23-复位弹簧,24-电磁开关起动系统中的分类在起动机的三个组成部分中,电动机部分一般没有本质的差别,按照所用直流电动机的形式可分为普通起动机和永磁起动机;控制装置和传动机构则有很大差异,因此一般是按控制装置和传动机构的不同来分类的。
(1)按控制装置分类①直接操纵式起动机它是由脚踏或手拉杠杆联动机构直接控制起动机的主电路开关来接通或切断主电路,也称机械式起动机。

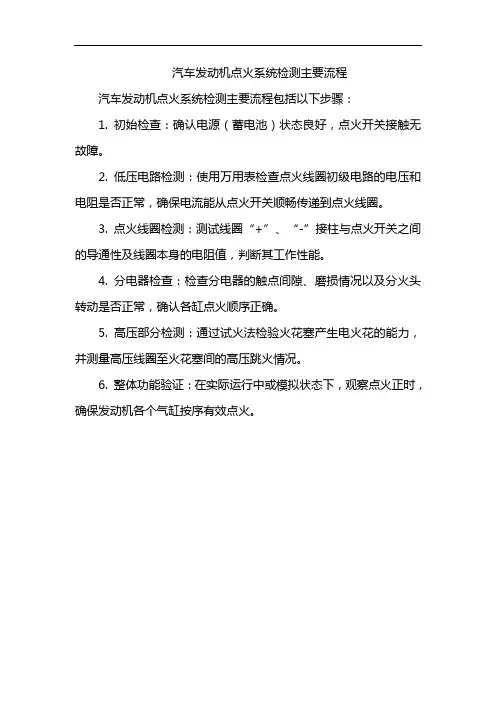

汽车发动机点火系统检测主要流程
汽车发动机点火系统检测主要流程
汽车发动机点火系统检测主要流程包括以下步骤:
1. 初始检查:确认电源(蓄电池)状态良好,点火开关接触无故障。
2. 低压电路检测:使用万用表检查点火线圈初级电路的电压和电阻是否正常,确保电流能从点火开关顺畅传递到点火线圈。
3. 点火线圈检测:测试线圈“+”、“-”接柱与点火开关之间的导通性及线圈本身的电阻值,判断其工作性能。
4. 分电器检查:检查分电器的触点间隙、磨损情况以及分火头转动是否正常,确认各缸点火顺序正确。
5. 高压部分检测:通过试火法检验火花塞产生电火花的能力,并测量高压线圈至火花塞间的高压跳火情况。
6. 整体功能验证:在实际运行中或模拟状态下,观察点火正时,确保发动机各个气缸按序有效点火。
发动机点火系名词解释
发动机点火系名词解释
发动机点火系统是指在内燃机工作时,用来点燃混合气的设备和系统。
它的主要作用是在气缸内的压缩空气和燃料混合物达到最佳点火时机,点燃燃料从而引发爆炸,推动活塞做功,驱动发动机工作。
点火系统通常由点火线圈、点火开关、分电器、火花塞和高压线等组成。
点火系统的工作原理是利用点火线圈将低电压的电流通过磁场感应转换为高电压,然后通过高压线传递到火花塞,产生高温高压的火花点燃混合气。
点火系统的点火时机和点火顺序是由分电器和点火开关来控制的,以确保每个气缸在正确的时间点火。
此外,现代发动机点火系统还包括了电子控制单元(ECU)和传感器,用来监测发动机转速、负荷情况、进气温度等参数,以实现精确的点火控制,提高燃烧效率和降低排放。
在高性能发动机中,还会采用可变点火正时技术,根据发动机工况实时调整点火时机,以提高动力输出和燃油经济性。
总的来说,发动机点火系统在内燃机工作中扮演着至关重要的
角色,它的性能和稳定性直接影响着发动机的动力输出、燃油经济性和排放性能。
汽车论文__启动系统
汽车论文__启动系统汽车点火系统是点燃式发动机为了正常工作,用于提供点火能量和控制各个气缸点火顺序、点火时刻的装置。
早期的机械式有触点点火系统、无触点晶体管点火系统,目前已经发展为先进的电子控制点火系统。
机械式点火系统工作过程是由曲轴带动分电器轴转动,分电器轴上的凸轮转动,使点火线圈次级触点接通与闭合而产生高压电。
这个点火高压电通过分电器轴上的分火头,根据发动机工作要求按顺序送到各个气缸的火花塞上,火花塞发出电火花点燃燃烧室内的气体。
分电器壳体可以手动转动来调节基本的点火提前角(即怠速运转时的点火提前角),同时还有真空提前装置,它根据进气管内真空度的变化提供不同的提前角。
电子点火系统与机械式点火系统完全不同,它有一个点火用电子控制装置,内部有发动机在各种工况下所需的点火控制曲线图。
通过一系列传感器如发动机转速传感器、进气管真空度传感器(发动机负荷传感器)、节气门位置传感器、曲轴位置传感器等来判断发动机的工作状态,在map图上找出发动机在此工作状态下所需的点火提前角,按此要求进行点火。
然后根据爆震传感器信号对上述点火要求进行修正,使发动机工作在最佳点火时刻。
电子点火系统也有闭环控制与开环控制之分:带有爆震传感器,能根据发动机是否发生爆震及时修正点火提前角的电控系统称为闭环控制系统;不带爆震传感器,点火提前控制仅根据电控单元内设定的程序控制的称为开环控制系统。
祈艾特电子科技有限公司是目前国内最大的点火系统组件生产厂家之一。
所开发生产的产品以汽车点火系统的混合集成电路(hic)、点火模块、点火线圈、点火分电器为主。
1.能产生足以击穿火花塞间隙的电压火花塞电极击穿而产生火花时所需要的电压称为击穿电压。
点火系产生的次级电压必须高于击穿电压,才能使火花塞跳火。
击穿电压的大小受很多因素影响,其中主要有:(1)火花塞电极间隙和形状火花塞电极的间隙越大,击穿电压就越高;电极的尖端棱角分明,所需的击穿电压低。
(2)气缸内混合气体的压力和温度混合气的压力越大,温度越低,击穿电压就越高,(3)电极的温度火花塞电极的温度越高,电极周围的气体密度越小,击穿电压就越低。
起动系统的构造与识别
起动系统的构造与识别一、起动系统的组成现代汽车发动机的启动普遍采用电磁控制式起动系统来完成。
电磁控制式起动系统是由起动机、起动继电器和点火起动开关等组成。
起动机由直流电动机、传动装置和控制装置三部分组成。
直流电动机是以蓄电池为动力电源,电源动力在点火启动开关和电磁开关的控制下,通过传动装置将转矩传递给发动机。
二、起动机的类型起动机是起动系统核心装置,其技术状态好坏,直接影响汽车的机动性。
汽车用起动机种类繁多,其分类方法如下:1.按总体结构不同,起动机可分为:①普通起动机:无特殊结构和装置,如东风EQ2102型汽车配用的24V 4.5kW起动机、解放CA1121J型汽车配用的QD261型、24V5kW起动机以及桑塔纳轿车配用的QD1225型等起动机均为普通起动机。
②永磁起动机:电动机磁极用永磁材料(铁氧体或钕铁硼等)制成。
如切诺基吉普车和奥迪100型轿车配用的起动机。
③减速起动机:传动机构设有减速装置的起动机。
电动机可采用高速、小型、低转矩电动机,质量和体积比普通起动机可减小30%~35%。
如切诺基吉普车配用的DW1.4型永磁式减速型起动机以及南京依维柯采用的QDJ1317型12V2.5kW起动机。
2.按传动机构啮入方式不同,起动机可分为:①强制啮合式:依靠电磁力拉动杠杆机构,拨动驱动齿轮强制啮入飞轮齿圈。
工作可靠性高,现代汽车广泛采用。
②电枢移动式:依靠磁极磁通的电磁力使电枢产生轴向移动,从而将驱动齿轮啮入飞轮齿圈。
结构比较复杂,东欧国家采用较多,如太脱拉T111、T138、斯柯达706R、却贝尔D250、D420、D450等汽车。
③齿轮移动式:依靠电磁开关推动电枢轴孔内的啮合推杆,使驱动齿轮啮入飞轮齿圈。
如延安SX1290型汽车采用的QD2608、QD2745型24V5.5kW起动机。
三、起动机的型号1.起动机的型号根据我国汽车行业推荐标准QC/T73-1993《汽车电气设备产品型号编制方法》规定,汽车起动机的型号组成如下:产品代号(1)产品代号:有QD、QDJ、QDY三种,分别表示普通起动机、减速起动机、永磁起动机或永磁减速起动机。
汽车启动系统课件
V2X智能车联启动
总结词
通过车联网(V2X)技术实现智能启动,提高行车安全和舒适度。
详细描述
通过车联网(Vehicle to Everything,V2X)技术,实现车辆与其他道路参与者(如其他车辆、行人、交通信号 灯等)的智能交互和信息共享,从而提高行车安全和舒适度。智能车联启动可以实现远程解锁、自动泊车、碰撞 预警等功能。
指纹识别启动
总结词
通过指纹识别技术实现快速、安全、便捷的启动方式。
详细描述
通过指纹识别技术,实现快速、安全、便捷的启动方式。用户只需将手指放在指纹识别传感器上,即 可快速启动车辆,提高用车体验和安全性。
CHAPTER 04
汽车启动系统的维护与保养
定期更换电池
总结词
汽车电池是汽车启动系统的重要组成部 分,随着使用时间的增长,电池的电量 和寿命会逐渐降低,因此需要定期更换 电池以确保汽车的正常启动。
无线充电技术应用
要点一
总结词
无线充电技术是一种新兴的充电方式,通过使用无线电能 传输技术实现电能的无线传输和充电。
要点二
详细描述
无线充电技术主要分为电磁感应式、磁共振式和无线电波 式三种类型。其中,电磁感应式是目前应用最广泛的一种 方式,其原理是利用电磁感应原理,将电能从充电设备传 输到接收设备。磁共振式则可以实现更远距离的充电,而 无线电波式则可以实现更高效的充电。无线充电技术的应 用将为电动汽车等需要频繁充电的设备带来更大的便利。
优点:可以在进入车辆之前先启动车辆,提高舒适性和便利性。
缺点:需要使用遥控器,如果遥控器电量不足或信号不好,则无法启动车辆。同时,也存在被盗的风险 。
CHAPTER 03
智能汽车启动系统
手机APP远程启动
汽车构造上下册知识点。
一、发动机的工作原理和总体构造1、汽车发动机通常是由哪些机构与系统组成的?它们各有什么功用?答:汽车发动机通常是由两个机构和五个系统组成的。
其中包括:机体组、曲柄连杆机构,配气机构、供给系、点火系、冷却系、润滑系和启动系。
通常把机体组列入曲柄连杆机构。
曲柄连杆机构是将活塞的直线往复运动变为曲轴的旋转运动并输出动力的机构。
配气机构是使可燃烧气体及时充入气缸并及时从气缸排出废气。
供给系是把汽油和空气混合成成分合适的可燃混合气供入气缸,以供燃烧,并将燃烧生成的废气排除发动机。
点火系是把受热机件的热量散到大气中去,以保证发动机正常工作。
润滑系是将润滑油供给作相对运动的零件,以减少它们之间的摩擦阻力,减轻机件的磨损,并部分的冷却摩擦表面。
启动系用以使静止的发动机启动并转入自行运转。
3、四冲程汽油机和柴油机在总体构造上有和异同?答: 四冲程汽油机采用点火式的点火方式所以汽油机上装有分电器,点火线圈与火花塞等点火机构。
柴油机采用压燃式的点火方式而汽油机采用化油器而柴油机用喷油泵和喷油器进行喷油。
这是它们的根本不同。
4 、C-A488汽油机有4个气缸,汽缸直径87。
5mm,活塞冲程92mm,压为缩比8。
1,试计算其气缸工作容积、燃烧室容积及发动机排量(容积以L为单位)。
解: 发动机排量: VL=3。
14D*D/(4*1000000)*S*i=2。
21(L) 气缸工作容积: Va=2。
21/4=0。
553(L) 燃烧室容积: Y=Va/Vc=8。
1 Vc=0。
069(L).二、曲柄连杆机构2、曲柄连杆机构的功用和组成是什么?答: 曲柄连杆机构的功用是把燃气作用在活塞顶的力转变为曲轴的转矩,从而工作机械输出机械能。
其组成可分为三部分:机体组,活塞连杆组,曲轴飞轮组。
三、配气机构2、为什么一般在发动机的配气机构中要保留气门间隙?气门间隙过大或过小有何危害?**********************答:发动机工作时,气门将因温度的升高要膨胀。
汽车电气系统的组成与特点
电气一、汽车电气系统的组成现代汽车所装备的电气系统,按其用途可大致归纳并划分为下面四部分:1.电源系统电源系统包括蓄电池、发电机及其调节器;前两者是并联工作,发电机是主电源,蓄电池是辅助电源;发电机配有调节器的作用是在发电机转速升高时,自动调节发电机的输出电压使之保持稳定;2.用电系统汽车上用电系统大致可分为以下几类:1起动系:主要机件是启动机,其任务是起动发动机;2点火系:它是汽油发动机的组成部分,包括电子点火系统或传统点火系统的全部组件;其任务是产生高压电火花,按发动机的工作顺序点燃气缸内的可燃混合气;3照明系统:包括车内外各种照明灯以及保证夜间安全行车所必须的灯光,其中以前照明灯最为重要;军用车辆还增设了防空照明;4信号系统:包括电喇叭、蜂鸣器、闪光器及各种信号灯等,主要用来保证安全行车所必要的信号;5电子控制系统:主要指由微机控制的装置,包括:电子控制点火装置、电子控制燃油喷射装置、电子控制防抱死制动装置、电子控制自动变速装置等,分别用来提高汽车的动力性、经济性、安全性、排气净化和操纵自动化等性能;6辅助电器:包括电动刮水器、低温起动预热装置、空调器、收录机、点烟器、防盗装置、玻璃升降器、座椅调节器等;辅助电器有日益增多的趋势,主要向舒适、娱乐、保障安全方面发展;3.检测系统包括各种检测仪表如电压表、电流表、水温表、油压表、燃油表、车速里程表、发动机转速表和各种报警灯,用来监测发动机和其它装置的工作情况;4.配电系统配电系统包括中央接线盒、电路开关、保险装置、插接件和导线等,以保证线路工作的可靠性和安全性;二、汽车电气系统电系的特点汽车电气系统具有以下四个特点:1.低压汽车电系的额定电压有12伏V、24V两种,汽油车普遍采用12V电系,而柴油车多采用24V电系;电器产品额定运行端电压,对发电装置12V 电系为14V;对24V电系为28V;对用电设备电压在~倍额定电压范围内变动时应能正常工作;2.直流汽车电系采用直流是因为起动发动机的启动机,为直流串激式电动机,其工作时必须由蓄电池供电,而蓄电池消耗电能后又必须用直流电来充电;3.单线制是指从电源到用电设备只用一根电线连接,而另一根导线则由金属部分如车体、发动机等代替作为电器回路的接线方式,具有节省导线、简化线路、方便安装检修、电器元件不需与车体绝缘等优点而得到广泛采用;但在个别情况下,也采用双线制;4.负极搭铁采用单线制时,蓄电池的负极必须用导线接到车体上,称为负极搭铁,这是国家标准规定的,也是交流发电机正常工作的必要条件;第二节蓄电池的构造与识别一、蓄电池的与类型一功用蓄电池是一种可逆的低压直流电源,是汽车电源的重要组成部分;蓄电池既能将化学能转换为电能,也能将电能转换为化学能;它的作用是:1.起动发动机时,供给起动机大电流,故称为起动型蓄电池;2.在发电机不发电或电压较低的情况下向用电设备供电;3.当用电设备短时间耗电超过发电机供电能力时,协助发电机向用电设备供电;4.蓄电池存电不足,而发电机负载又较小时,它可将发电机的电能转变为化学能储存起来即充电;另外,蓄电池相当于一个大电容器,它可随时将发电机产生的过电压吸收掉,起到保护晶体管、延长其使用寿命的作用;二类型按其外部结构可分为:橡胶槽和塑料槽蓄电池;按其性能可分为:湿荷电、干荷电和免维护蓄电池等;目前汽车上广泛采用干荷电、免维护塑料槽的铅酸蓄电池;二、蓄电池的结构和识别铅酸蓄电池的构造如图4-1所示;它主要有极板、隔板、电解液和外壳等部分组成;1.极板极板分正极板和负极板,每片极板均由栅架和活性物质构成;制成正极板上的活性物质为二氧化铅,呈棕红色;负极板上的活性物质为海绵状纯铅,呈青灰色;为了增大蓄电池的容量,需要把正、负极板分别焊成极板组,且负极板组比正极板组多一片;图4-1干荷电蓄电池的结构1-外壳 2-正极板 3-加液孔螺塞 4-电池盖 5-负极柱 6-负极板组7-正极板组 8-隔板9-负极板 10-正极板2.隔板隔板通常用木质、微孔橡胶、微孔塑料或玻璃纤维制成;隔板安装在正负极板之间,防止正负极板相碰而短路;隔板一面制有沟槽,装配时有沟槽面应竖直面向正极板;3.电解液电解液由纯净硫酸与蒸馏水按一定比例配制而成;其密度大小可用密度计测量,一般为~1.30g/cm3之间;4.外壳蓄电池外壳用橡胶或塑料制成整体,用以储存电解液和支承极板;相邻两单格之间有隔壁,把每个外壳分成三个或六个单格;5.极柱与穿壁式联条每个单格电池都有正、负两个极柱,分别连接正、负极板组,连接正极板组的叫正极柱,连接负极板组的叫负极柱;正极柱接起动机开关接柱,负极柱接车架接铁;穿壁式联条用来连接相邻单格电池的正、负极柱,使单格电池相互串联成多伏的电池;如一只12V 的蓄电池由6个单格电池串联而成;三、蓄电池的型号标志根据原机械工业部标准JB2599-1985铅蓄电池产品型号编制方法规定,蓄电池型号由三部分组成,各部分之间用破折号分开,其内容及排列如下:1串联单格电池数;指一个整体壳体内所包含的单格电池数目,用阿拉伯数字表示;2电池类型;根据蓄电池主要用途划分;启动型蓄电池用“Q ”表示,代号“Q ”是汉字“起”的第一个拼音字母;3电池特征;为附加部分,仅在同类用途的产品具有某种特征,而在型号中又必须加以区别时采用;如用干荷电蓄电池,则用汉字“干”的第二个拼音字母“A ”表示;如为无需免维护蓄电池,则用“无”字的第一个拼音字母“W ”来表示;当产品同时具有两种特征时,原则上应按表4-11串联单格电 池 数 2 蓄电池类 型 3 蓄电池类 型 4 额 定 容 量 5 特 殊性 能顺序用两个代号并列表示;4额定容量;是指20h率额定容量,用阿拉伯数字表示,单位为安培·小时A·h,在型号中可略去不写;蓄电池容量通常以正极板的片数n来估算,每片标准正极板额定容量Cs 为15 Ah,则蓄电池额定容量C20 = Cs·n;5特殊性能;在产品具有某些特殊性能时,可用相应的代号加在型号末尾表示;如“G”表示薄型极板的高启动率电池,“S”表示采用工程塑料外壳与热封合工艺的蓄电池;表4-1 蓄电池产品特征代号例1:东风EQ2102型越野汽车用6-QW-180型蓄电池:表示由6个单格电池组成,额定电压为12V,额定容量为180A·h的启动型免维护蓄电池;例2:解放CQ1121J载货汽车用6-QAW-180型蓄电池:表示由6个单格电池组成,额定电压为12V,额定容量为180A·h的启动型干荷电免维护蓄电池;例3:北京BJ2020型吉普车用6-QA-60型蓄电池:表示由6个单格电池组成,额定电压为12V,额定容量为60A·h的启动型干荷电蓄电池;四、铅酸蓄电池工作原理铅酸蓄电池的充、放电是由正极板上的活性物质二氧化铅PbO2和负极板上的活性物质海绵状的纯铅Pb与电解液中的硫酸H2SO4发生化学反应来完成的;一电动势的建立当正、负极板浸入电解液后,在单格蓄电池的正负极柱间产生电动势;在正极板处,少量PbO2溶入电解液,与水H2O生成PbOH4,再分解成四价铅离子Pb4+和氢氧根离子OH-;即:PbO2+2H2O→PbOH4 PbOH4 Pb4++4OH-Pb4+沉附于极板的表面,OH-留在电解液中,使正极板相对于电解液具有正电位;当达到平衡时,约为+;在负极板处金属铅受到两方面的作用,一方面它有溶解于电解液的倾向,因而有少量铅进入溶解,生成二价铅离子Pb2+,在极板上留下两个电子2e,使极板带负电;另一方面,由于正、负电荷的吸引,Pb2+有沉附于极板表面的倾向;当两者达到平衡时,溶解便停止,负极板相对于电解液具有负电位,约为-;因此,在外电路未接通,反应达到相对平衡状态时,蓄电池的电动势为:--=这是单格蓄电池正负极间的电动势,对于6个单格串联而成的一块蓄电池,则其电动势为×6=;二放电过程将蓄电池的化学能转换为电能的过程称为放电过程,如图4-2a所示;图4-2 蓄电池充放电过程a放电过程 b放电终了 c充电过程蓄电池接上负载,在电动势的作用下,电流从正极经过负载流向负极即电子从负极流向正极,使正极电位降低,负极电位升高,破坏了原有的平衡;电解液中H2SO4的电离过程为:H2SO4 2H++SO24-在正极板处,Pb4+与电子结合变成Pb2+,Pb2+与电解液中的硫酸根离子SO24-结合生成PbSO4沉附于极板上,即:Pb4++2e→Pb2+;Pb2++SO24-→PbSO4;在负极板处,Pb2+与电解液中的SO24-结合也生成PbSO4沉附于负极板上,而极板上的金属铅继续溶解,生成Pb2+和电子,即:Pb-2e→Pb2+;Pb2++SO24-→PbSO4;在电解液中,H-和OH-结合生成水,即:4H-+4OH-→2H2O;如果电路不中断,上述的化学反应继续进行,使正极板上的PbO2和负极板上的Pb都逐渐转变为PbSO4,电解液中的H2SO4含量逐渐减少而水含量增多,故电解液的相对密度下降;同时因PbSO4的导电性比PbO2和Pb 差,随其含量的逐渐增加其内阻增大,使供电能力下降;蓄电池在放电过程中总的化学反应方程式为:PbO2+2H2SO4+Pb=2PbSO4+2H2O三充电过程将电能转换成蓄电池的化学能的过程称为充电过程,如图4-2c所示;充电时,蓄电池应接直流电源,蓄电池的正极接电源正极,蓄电池负极接到电源负极;当电源电压高于蓄电池的电动势时,在电场力作用下,电流从蓄电池的正极流入,负极流出即驱使电子从正极经外电路流入负极;这时在正负极发生的化学反应正好与放电过程相反;在电场力的作用下,正、负极板上的硫酸铅和电解液中的水均发生电离;即:PbSO4⇔Pb2++SO24-;H2O⇔H-+OH-在正极板处,Pb2+失去两个电子2e变成Pb4+,与电解液中的OH-结合生成PbOH4;它又分解为PbO2和H2O,PbO2附着在正极板上,即:Pb2+-2e→Pb4+;Pb4++4OH-→PbOH4;PbOH4⇔PbO2+H2O;在负极板处,Pb2+在电场力的作用下获得两个电子2e变成金属铅,并附着在负极板上;即:Pb2++2e→Pb;在电解液中,H-和SO24-结合生成PbSO4,即:2H-+SO24-→H2SO4;可见,在充电过程中,正、负极板上的PbSO4将逐渐恢复为PbO2和Pb,电解液中的硫酸含量逐渐增多,水含量逐渐减少;当PbSO4已基本还原成PbO2和Pb时,充电电流主要用来电解水,即2H2O→2H2↑+O2↑,使正极冒出氧气O2,负极冒出氢气H2;充电电流越大,则冒气越多,极易使极板上的活性物质脱落;故在充电末期,充电电流以小为宜;蓄电池充电和放电过程是可逆的电化学反应过程,内部导电靠离子运动实现;如略去中间的化学反应过程可用下式表示:。
启动和点火系统工作原理
启动和点火系统工作原理
启动和点火系统是汽车发动机正常运转所必需的两个关键系统。
以下是它们的工作原理:
1. 启动系统:
- 工作原理:启动系统的主要作用是通过电动机将电池的电能转化为机械能,带动发动机曲轴旋转,使发动机能够自行运转。
- 具体过程:当驾驶员转动钥匙时,启动电路被激活,电流从电池流向启动电机。
启动电机开始旋转,并通过齿轮传动将动力传递给发动机曲轴。
当曲轴达到一定转速时,发动机的燃油系统开始喷油,点火系统开始点火,发动机开始自行运转。
2. 点火系统:
- 工作原理:点火系统的主要作用是在适当的时刻提供高电压火花,点燃发动机气缸内的混合气,使发动机能够正常工作。
- 具体过程:当发动机运转时,曲轴带动分电器旋转,分电器中的凸轮控制点火线圈的开闭。
当点火线圈闭合时,电流通过线圈产生磁场,当磁场消失时,线圈中会产生高电压,通过火花塞放电,点燃气缸内的混合气。
点火系统需要根据发动机的转速和负荷来调整点火时机,以保证发动机的正常运转。
综上所述,启动系统和点火系统是汽车发动机正常运转所必需的两个关键系统。
启动系统负责启动发动机,点火系统则负责在适当的时刻点燃混合气,使发动机能够正常工作。
这两个系统的协同工作,保证了汽车的正常行驶。
汽车发动机基本构造
c.缓和不平路面对车身造成的冲击,衰减汽车行驶中的振动,保持行驶的平顺性。
d.与转向系配合,保证汽车操纵稳定性。
3.转向系:汽车上用来改变或恢复其行驶方向的专设机构称为汽车转向系统。
转向系统的基本组成a.转向操纵机构,主要由转向盘、转向轴和转向管柱等组成。
b.转向器,将转向盘的转动变为转向摇臂的摆动或齿条轴的直线往复运动,并对转向操纵力进行放大的机构。
转向器一般固定在汽车车架或车身上,转向操纵力通过转向器后一般还会改变传动方向。
c.转向传动机构将转向器输出的力和运动传给车轮(转向节),并使左右车轮按一定关系进行偏转的机构。
4.制动系:汽车上用以使外界(主要是路面)在汽车某些部分(主要是车轮)施加一定的力,从而对其进行一定程度的强制制动的一系列专门装置统称为制动系统。
其作用是:使行驶中的汽车按照驾驶员的要求进行强制减速甚至停车;使已停驶的汽车在各种道路条件下(包括在坡道上)稳定驻车;使下坡行驶的汽车速度保持稳定。
制动系分类:a. 按制动系统的作用制动系统可分为行车制动系统、驻车制动系统、应急制动系统及辅助制动系统等。
用以使行驶中的汽车降低速度甚至停车的制动系统称为行车制动系统;用以使已停驶的汽车驻留原地不动的制动系统则称为驻车制动系统;在行车制动系统失效的情况下,保证汽车仍能实现减速或停车的制动系统称为应急制动系统;在行车过程中,辅助行车制动系统降低车速或保持车速稳定,但不能将车辆紧急制停的制动系统称为辅助制动系统。
上述各制动系统中,行车制动系统和驻车制动系统是每一辆汽车都必须具备的。
b.按制动操纵能源制动系统可分为人力制动系统、动力制动系统和伺服制动系统等。
以驾驶员的肌体作为唯一制动能源的制动系统称为人力制动系统;完全靠由发动机的动力转化而成的气压或液压形式的势能进行制动的系统称为动力制动系统;兼用人力和发动机动力进行制动的制动系统称为伺服制动系统或助力制动系统。
c.按制动能量的传输方式制动系统可分为机械式、液压式、气压式和电磁式等。
汽车电气系统的组成与特点
汽车电气系统的组成与特点汽车电气系统是汽车的重要组成部分之一,其性能好坏直接影响汽车的动力性、经济性、可靠性,安全性、舒适性以及排放等性能。
汽车电气系统是现代汽车发展水平的一个重要标志,其科技含量已成为衡量现代汽车档次的重要指标之一。
随着科技的发展,集成电路和微型电子计算机在汽车上的广泛应用,电器的数量在增加、功率在增大,产品的质量、性能在提高,结构更趋于完善。
汽车维修材料工应了解和掌握电气系统的构造、配件识别及原理,对其正确收发与保管是十分必要的。
一、汽车电气系统的组成现代汽车所装备的电气系统,按其用途可大致归纳并划分为下面四部分:1.电源系统电源系统包括蓄电池、发电机及其调节器。
前两者是并联工作,发电机是主电源,蓄电池是辅助电源。
发电机配有调节器的作用是在发电机转速升高时,自动调节发电机的输出电压使之保持稳定。
2.用电系统汽车上用电系统大致可分为以下几类:(1)起动系:主要机件是启动机,其任务是起动发动机。
(2)点火系:它是汽油发动机的组成部分,包括电子点火系统或传统点火系统的全部组件。
其任务是产生高压电火花,按发动机的工作顺序点燃气缸内的可燃混合气。
(3)照明系统:包括车内外各种照明灯以及保证夜间安全行车所必须的灯光,其中以前照明灯最为重要。
军用车辆还增设了防空照明。
(4)信号系统:包括电喇叭、蜂鸣器、闪光器及各种信号灯等,主要用来保证安全行车所必要的信号。
(5)电子控制系统:主要指由微机控制的装置,包括:电子控制点火装置、电子控制燃油喷射装置、电子控制防抱死制动装置、电子控制自动变速装置等,分别用来提高汽车的动力性、经济性、安全性、排气净化和操纵自动化等性能。
(6)辅助电器:包括电动刮水器、低温起动预热装置、空调器、收录机、点烟器、防盗装置、玻璃升降器、座椅调节器等。
辅助电器有日益增多的趋势,主要向舒适、娱乐、保障安全方面发展。
3.检测系统包括各种检测仪表如电压表、电流表、水温表、油压表、燃油表、车速里程表、发动机转速表和各种报警灯,用来监测发动机和其它装置的工作情况。
发动机点火系统
发动机点火系统概述发动机点火方式有炽热点火、压缩着火和电火花点火三种,柴油机用压缩着火,汽油机一般采用电火花点火。
1、对点火系统的要求点火系统应在发动机各种工况和使用条件下,保证可靠而准确的点火。
为此,点火装置应满足下列三个基本要求1.能产生足以击穿火花塞电极间隙的高压电实践证明,汽车发动机在满负荷低速时需8~10kV的高压,启动时则常需9~17kV的高压,正常点火一般在15kV以上,为了保证点火可靠,考虑各种不同因素的影响,点火高电压必须有一定的储量,所以点火装置产生的电压一般在15~20kV之间,而且高电压的升值要快。
2.火花塞应具有足够的能量要使混合气可靠点燃,火花塞产生的火花应具有一定的能量,发动机正常工作时,由于混合气压缩终了的温度已接近其自燃温度,因此所需的火花能量很小(1~5MJ)。
蓄电池点火系统能发出15~50町的火花能量,足以点燃混合气。
但在发动机启动、怠速运转以及节气门急剧打开时,则需较高的火花能量。
启动时,由于混合气雾化不良,废气稀释严重,电极温度低,故所需的点火能量最高。
另外,为了提高发动机的经济性,当采用空燃比a=1.2~1.25的稀混合气时,由于稀混合气难于点燃,也需增加火花能量。
考虑上述情况,为了保证可靠点火,火花塞一般应保证有50~80MJ的点火能量,启动时应产生大于100MJ的火花能量。
3.点火时刻应适应发动机的工作情况因为混合气在发动机的气缸内从开始点火到完全燃烧需要一定的时间(千分之几秒),所以要使发动机产生最大的功率,就不能在压缩行程终了活塞行至上止点才点火,而是需要适当提前一些。
因为发动机气缸的多少,负荷的大小,转速的变化,燃油品质的不同,即是同一发动机由于工况和使用条件的不同等等,都直接影响气缸内混合气的点火时间,为了使发动机能发出最大工功率,点火装置必需适应上述情况的变化实现最佳点火。
2、点火系统的分类按照点火系统的组成和产生高压的方式不同,发动机的点火系统分为:传统点火系统、半导体点火系统、微机控制点火系统以及磁电机点火系统。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
磁感应式电子点火系的组成 1—蓄电池 2—点火线圈 3—点火控制器 4—火花塞 5—分电器 6—信号发生器 7—点火开关
霍尔式电子点火系由内装霍尔信号发生器的分电器、点火控
制器、火花塞、点火线圈等组成,如图所示。
上海桑塔纳轿车点火系的组成 1—蓄电池 2—点火开关 3—点火线圈 4—点火控制器 5—霍尔发生器 6—分电器 7—火花塞
火花塞的作用是将高压电引进发动机燃烧室,在电极间形成火
花,以点燃可燃混合气。火花塞拧装于气缸盖的火花塞孔内,下端 电极伸入燃烧室。上端连接分缸高压线。火花塞是点火系中工作条 件最恶劣、要求高和易损坏部件。
高压线的阻值是一个重要的参数:火花塞高压线插头电阻:
5±0.1kΩ;防干扰头电阻:1±0.4kΩ;高压线整体电阻:中心电阻为 O-2.8kΩ,分火线电阻为0.6-7.4kΩ。
点火系:能够按时在火花塞电极间产生电火花的全部设备,称为发动
机点火系。为了适应发动机的工作,要求点火系能按照发动机的点火次序 ,在一定的时刻,供给火花塞以足够能量的高压电,使其两极间产生电火 花,点燃混合气,使发动机作功。
传统点火系主要由电源、点火开关、点火线圈、分电
器、火花塞、高压导线、附加电阻等组成,如图所示。
回答下列问题
1.回答传动点火系统与普通电子点火系统的区别。 _________________________________________ _________________________________________ _________________________________________ _________________________________________ ____________________________________ 2.回答微机控制点火系统的组成及特点。 _________________________________________ _________________________________________ _________________________________________ _________________________________________ ________________________________________
微机控制点火系主要由传感器、电子控制器、点火控制
器、分电器、点火线圈、火花塞等组成,如图所示。
1—燃油箱 2—燃油泵 3—燃油滤清器 4—燃油压力调节器 5—点火控制模块 6—进气歧管绝对压力传感器 7—喷油器 8—凸轮轴位置传感器 9—氧传感器 10—空调离合器 11—空调压力开关 12—曲轴位置传感器 13—爆燃传感器 14—冷却液温度传感器 15—节气门位置传感器 16—怠速空气控制阀 17—废气再循环阀 18—催化转化器 19—进气温度传感器 20—故障指示灯 21—车速表 22—活性炭罐 23—炭罐电磁阀 24—二次空气喷射泵 25—组合电磁阀 26—电磁真空开关阀 27—发动机控制模块 28—排气温度传感器
3.回答发动机起动系统的作用。 _________________________________________ _________________________________________ _________________________________________ _________________________________________ ____________________________________
起动系统是协同起动发动机的机、电部分的结合。起动机的作用是从
蓄电池中获取电能,然后把所获能量转化为机械能,并通过驱动机构传递 给发动机飞轮,让发动机曲轴旋转。
起动系统主要包括以下部件:蓄电池、电缆和导线、
点火开关、起动机电磁开关(或继电器)、起动机、起动机 的起动机构和飞轮齿圈,如图所示。
1—蓄电池 2—搭铁电缆 3—起动机电缆 4—起动机 5—飞轮 6—点火开关 7—起动继电器
完成下列任务
1、到汽车实训场所,确认发动机点火系统部件名称及作用,完成 下表。
车辆型号: 序号 部件名称 发动机型号: 安装位置 点火系统类型: 数量 主要作用
2、到汽车实训场所,在实车上确认发动机起动系部件名称及作用,完成下 表。
车辆型号: 序号
发动机型号: 安装位置
起动机类型: 主要作用
部件名称
永磁齿轮式减速起动机 1—永久磁铁 2—起动机构 3—行星齿轮减速器总成 4—滚柱轴承 5—超越离合器 6—经过平衡的电枢 7—长寿命碳刷 8—焊接的连接 9—密封的滚珠轴承 10—气体保护焊连接 11—镀硬铬的活动铁心 12—行星齿轮架 13—电枢 14—太阳轮 15—不动的齿环 16—DR—115型起动机构
起动机的作用是从蓄电池中取电能,然后把所获能
量转化为机械能,并通过驱动机构传递给发动机,让发 动机旋转。
1—活动铁心 2—电磁开关 3—复位弹簧 4—螺旋槽 5、11—滑动轴承 6—小齿轮挡圈 7—超越离合器 8—辅助弹簧 9—激磁绕组 10—电枢 12—绝缘孔圈 13—接触盘 14—绝缘的炭刷架 15—炭刷弹簧 16—搭铁的炭刷架 17—炭刷
分电器的作用是接通或断开初级电路;将点火线圈产生的高压
电按照发动机分配给各缸火花塞;根据发动机转速和负荷自动调 节点火时刻。分别由断电器、配电器、点火提前调节装置完成。
配电器装于信号发生器的上部,由分电器盖、分火
头组成。其作用是将高压电按点火顺序分配至火花塞。
点火线圈的作用是将电源的低压电转变为高压电。
电子点火系主要由电源、点火开关、点火线圈、分电器(信号发
生器)、点火控制器、火花塞、高压阻尼线等组成,如图所示。
普通电子点火系的组成 1—蓄电池 2—点火开关 3—起动继电器 4—点火线圈 5—点火控制器 6—信号发生器 7—配电器 8—火花塞
磁感应式电子点火系由磁感应式分电器(内装磁感应式点火信
4.常见起动系统的组成部件有哪些。 _________________________________________ _________________________________________ _________________________________________ _________________________________________ _______________________________________
光电式无触点电子点火系是应用光电效应的原理,以发光元
件、光敏元件和遮光盘组成光电脉冲信号发生器来产生脉冲信号电压, 并经放大电路放大后,推动大功率管工作,控制点火线圈一次绕组电路 的通断,使二次绕组产生高压电,实现点火的,如图所示。
1—点火控制器 2—点火开关 3—点火线圈 4—信号发生器 5—分火头 6—信号转子(遮光盘) 7—分电器 8—火花塞
齿轮减速式起动机 1—电磁开关 2—活动铁心 3—传动叉 4—起动小齿轮 5—超越离合器 6—小齿 轮轴 7—减速齿轮 8—外壳 9—电枢 10—磁场绕组 11—极靴 12—蓄电池接线柱
强制啮合式起动机 1—轴销 2—保持绕组 3—驱动杠杆 4—驱动杠杆复位弹簧 5—起动小齿轮 6—超越离合器 7—搭铁的触点 8—起动绕组 9—可动极靴
识别发动机的点火系和起动系
学习目标 通过本活动的学习,应获得发动机的点火系和 起动系方面的知识和能力,其具体如下:
1)正确识别磁感应式电子点火系统的结构组成及特点。 2)正确识别霍尔式电子点火系统的结构组成及特点。 3)正确识别光电式电子点火系统的结构组成及特点 4)正确识别微机控制式点火系统的结构组成及特点。 5)正确识别发动机起动系统的类型及特点。 6)正确识别发动机起动系统的结构组成及特点。
