CE46A6八代索纳塔安装手册
CE46B3起亚K5安装指南
用撬刀拆下中控台的左侧盖
将图中所示的两颗螺钉拆下
拆下固定在装饰面壳的两颗螺钉
将装饰面壳拆下拔掉上面所有插头
拆下固定在装饰条上的两颗螺钉并取出装饰条
拆掉固定在空调出风口边缘的五颗螺钉并将其取出
拆下控制面板、拔掉上面的所有插头
拆下固定在原车音响支架上的四颗螺钉
取出原车音响、拔掉上面的插头
所用工具和注意事项
1、所需工具:“十字”螺丝刀、20号 梅花批、塑料胶刀、电工绝缘胶布、捆 扎线、保护垫布; 2、两对接的线组、多余裸露的金属端子 需用绝缘胶布包扎好; 3、安装过程中需用防护布及鞋套,以保 证原车的清洁及外观,安装完成后需做 好清理工作。
原车中控台效果图
用撬刀撬开装饰条并将其取出
将接原车音响插头与改装音响的专用线束对接
将所有线束插入改装音响的相应位置
将改装音响装置在原车音响位置并用螺钉固定
将控制面板还原
将空调出风口还原
将装饰条还原
将装饰面壳还原
打上原固定装饰面壳的螺钉
打上装饰面壳的边缘螺钉
Байду номын сангаас
将左侧板还原
还原装饰条
改装音响安装好后的整体中控效果图
安装好改装音响后测试音响所有功 能以及原车功能

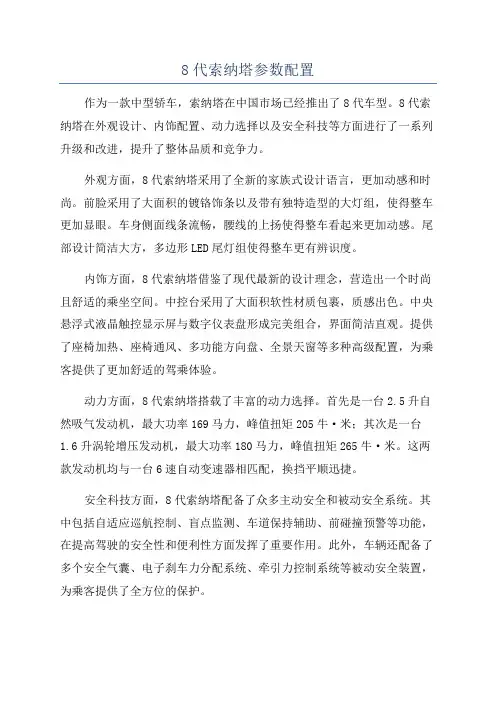

8代索纳塔参数配置
8代索纳塔参数配置作为一款中型轿车,索纳塔在中国市场已经推出了8代车型。
8代索纳塔在外观设计、内饰配置、动力选择以及安全科技等方面进行了一系列升级和改进,提升了整体品质和竞争力。
外观方面,8代索纳塔采用了全新的家族式设计语言,更加动感和时尚。
前脸采用了大面积的镀铬饰条以及带有独特造型的大灯组,使得整车更加显眼。
车身侧面线条流畅,腰线的上扬使得整车看起来更加动感。
尾部设计简洁大方,多边形LED尾灯组使得整车更有辨识度。
内饰方面,8代索纳塔借鉴了现代最新的设计理念,营造出一个时尚且舒适的乘坐空间。
中控台采用了大面积软性材质包裹,质感出色。
中央悬浮式液晶触控显示屏与数字仪表盘形成完美组合,界面简洁直观。
提供了座椅加热、座椅通风、多功能方向盘、全景天窗等多种高级配置,为乘客提供了更加舒适的驾乘体验。
动力方面,8代索纳塔搭载了丰富的动力选择。
首先是一台2.5升自然吸气发动机,最大功率169马力,峰值扭矩205牛·米;其次是一台1.6升涡轮增压发动机,最大功率180马力,峰值扭矩265牛·米。
这两款发动机均与一台6速自动变速器相匹配,换挡平顺迅捷。
安全科技方面,8代索纳塔配备了众多主动安全和被动安全系统。
其中包括自适应巡航控制、盲点监测、车道保持辅助、前碰撞预警等功能,在提高驾驶的安全性和便利性方面发挥了重要作用。
此外,车辆还配备了多个安全气囊、电子刹车力分配系统、牵引力控制系统等被动安全装置,为乘客提供了全方位的保护。
总的来说,8代索纳塔以其前卫的外观设计、舒适豪华的内饰配置、丰富多样的动力选择以及全面的安全科技,成为了一款备受关注的中型轿车。
无论是日常驾驶还是长途旅行,8代索纳塔都能够满足消费者对舒适性、安全性和驾驶性能的需求,是一个不可忽视的选择。
北京现代索纳塔维修手册_0081-0120
图 2-163 检查推杆长度
ldjauto@;ldjauto126@;013809031422
北京现代轿车维修手册-李东江汽车工作室
④检查自动张紧器时,如图 2-164 所示,要水平夹住自动张紧器。为防止自动张紧器的 损坏,应用软垫夹住自动张紧器推入推杆,如果伸缩自如,则应更换张紧器。好的张紧器在 推入推杆时应有适当的阻力。
in 段)
皮磨损、颜色变白、结构不 ⑧皮带侧面严重磨损
室 s 明确)
东江汽车;工ldj作auto126@ ⑤齿条严重磨损(最后阶 受 负 荷 时 齿 条 磨 损 剥 皮 ( 齿
李 om 段)
条宽度减小)
126.c ⑨皮带侧面产生裂纹
ldjauto@
三、正时皮带及附件的安装 ①如图 2-166 所示安装曲轴正时齿轮 B,安装时应注意发兰盘方向不正确时有可能 使皮带受损。 ②垫外侧加一层机油后安装在右侧时:应确认平衡轴是否如图 2-167 所示的方向安 装。
图 2-179 对准曲轴正时齿轮正时标记
ldjauto@;ldjauto126@;013809031422
北京现代轿车维修手册-李东江汽车工作室
图 2-180 对准机油泵正时齿轮正时标记 (17)张紧轮和曲轴正时齿轮上安装正时皮带并用左手抓紧张紧轮上的正时皮带。 (18)用右手拉正时皮带,将皮带安装在机油泵正时齿轮上。 (19)将正时皮带安装在惰轮上。 (20)将正时皮带安装在进气正时齿轮上。 (21)旋转进排气凸轮轴正时齿轮对准正时标记。 (22)在张紧轮上带上皮带后拔出自动张紧器固定销。 (23)如图 2-181 所示,旋转曲轴确认正时标记是否正确。 (24)拆卸自动张紧器定位销。 (25)曲轴顺时针方向旋转两周,等待 15min 后检查“A”间隙,如图 2-182 所示(张

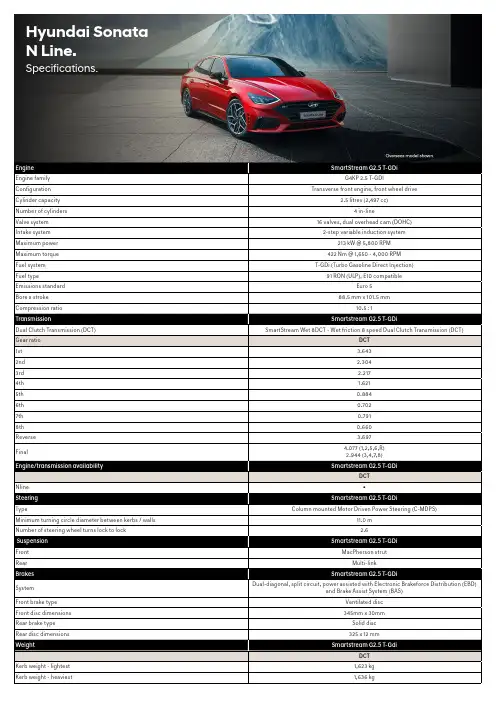

现代索纳塔N线规格表说明书
Gross Vehicle Mass (GVM)2,055 kgTowing capacity Smartstream G2.5 T-GDiDCTBraked1400 kgUnbraked700 kgMaximum towball weight70 kgFuel consumption*Smartstream G2.5 T-GDiDCTCombined (L/100km)8.1Urban (L/100km)11.5Extra Urban (L/100km) 6.1- combined (g/km)188.0CO2Fuel tank volume60L*Source: Australian Design Rule 81/02 static laboratory combined average city and highway cycle test. Real world fuel consumption will vary depending on a combination of driving habits, the condition of the vehicle, and other factors such as road, traffic and weather conditions. ADR 81/02 test results are meant for comparison purposes only.Dimensions N LineExteriorLength4900 mmWidth1860 mmHeight1445 mmWheelbase2840 mmWheel track - front / rear1610 mm / 1617 mmMinimum ground clearance (based on kerb weight) 135 mmInteriorHead room front / rear 975 mm / 950 mmHip room front / rear1386 mm / 1382 mmLeg room front / rear1170 mm / 885 mmShoulder room front / rear 1470 mm / 1425 mmCargo area - VDA510 LWheels & tyres N LineWheel type AlloyWheel dimensions19 x 8.0J +55Tyre dimensions245/40 R19 98Y(Continental PremiumContact™ 6)Spare wheel type Space saverDriving convenience N LineElectronic Parking Brake (EPB) (with auto hold function)●One touch turn signal - 3, 5, or 7 flashes●Rain sensing wipers●Smart Key with push button start●Steering wheel mounted controls - audio, phone, cruise control, LFA , & trip computer●Tilt & telescopic steering column●Driving engagement N LineDrive Mode - 4 settings (Custom, Sport, Sport+ , Normal)●Launch control●Active sound design ●Performance guages on cluster●Shift by Wire Transmission control (SBW)●Paddle shifters●Active safety N LineElectronic Stability Control (ESC) including;Anti-lock Braking System (ABS)●Brake Assist System (BAS)●Electronic Brakeforce Distribution (EBD)●Hill-start Assist Control (HAC)●Traction Control System (TCS)●Vehicle Stability Management (VSM) ●Hyundai SmartSense ™ including;Blind-Spot Collision-Avoidance Assist (BCA)●Blind-Spot View Monitor (BVM)●Driver Attention Warning (DAW)●Forward Collision-Avoidance Assist (FCA) - camera and radar type, including:●- Car/Pedestrian/Cyclist detection- City/Urban/Interurban operational speeds - Junction Turning (FCA-JT) functionality High Beam Assist (HBA)● Lane Keeping Assist - Line (LKA-Line / Road Edge)● Lane Following Assist (LFA)● Leading Vehicle Departure Alert (LVDA)● Manual Speed Limit assist (MSLA)● Rear Cross-Traffic Collision-Avoidance Assist (RCCA)● Smart Cruise control (SCC) with Stop and Go ● Safe Exit Assist (SEA)● Surround View Monitor (SVM)● Other featuresEmergency Stop Signal (ESS)● Park Assist System (PAS) - front and rear (4 sensors, with guidance display)● Rear view camera with dynamic guide lines ● Passive safety N Line AirbagsFront airbags - driver & front passenger ● Side (thorax) airbags - driver & front passenger ● Side curtain airbags - 1st & 2nd rows ● DoorsImpact sensing auto door unlock ● Power Rear door child safety locks ● SeatbeltsPretensioners, load limiters & height adjustable upper mounts on front seat belts ● Seat belt reminder - front & rear seatbelts ● SeatingHeight adjustable front head restraints with tilt function ● Height adjustable rear head restraints● ISOFIX child restraint anchors (rear outboard seats)● Top tether child restraint anchors (rear) - 3 anchors ● Security N Line Security systemActive lock/unlock operation (user configurable)● Anti-theft alarm ● Central locking ● Engine immobiliser ● RemotesSmart Key remote - 2x ● Multimedia system N Line FunctionsApple CarPlay 2 & Android Auto 3 compatibility ● Bluetooth phone connectivity ● Satellite navigation ● Live Traffic Updates● Touch screen - 10.25” display ● SpeakersBose™ premium audio system - 12 speakers with external amplifier ● Audio/media sources AM / FM radio ● Digital radio (DAB+)● Radio Data System (RDS)● USB multimedia input ● Bluetooth audio streaming● Occupant comfort & convenience N Line Upholstery/trimSuede and Nappa Leather 1 appointed seats ● Leather 1 appointed steering wheel●Front seatsDriver’s seat - height adjustable● Driver’s seat - power adjustable - 12 -way (including lumbar support and bolster adjust-ments) ● Driver Seat - Lumbar support (2-way )● Driver Seat - Aircell type Bolster adjustment (2-way) ● Passenger’s seat - power adjustable - 4 -way ● Integrated Memory System (IMS) on driver’s seat and exterior mirrors● Front centre console armrest● Front centre console - 1 x 12V power outlet ● Front centre console - 1x USB multimedia outlet● Front centre console - 1x USB power outlet● Front centre console - wireless charging pad (Qi standard)4● Grip handles - 1x (passenger)● Rear seatsCentre fold down armrest with cupholders● Grip handles - 2x● Rear of centre console - 1 x USB power outlet● Windows/shadesPanoramic glass sunroof - dual panel with tilt and slide front panel and power sunblind● Power windows - front & rear● One touch window up & down function with anti-pinching safety feature - front ● Rear door curtains (manual type)● Power Backlite curtains● Doors/boot/tailgateSmart Boot (hands-free opening)● Vision & sight N Line Interior mirrorElectro-chromatic Mirror (ECM) - auto-dimming ● Exterior mirrorsHeated● Power adjustable ● Power folding with auto fold function● Instrument cluster/driving displaysHead-Up Display (HUD)● Supervision cluster - 12.3” High- Resolution TFT colour LCD with trip computer & digitalspeedometer● Ventilation & heating N Line Air conditioningClimate control - dual zone with auto defog function● Cabin air filter ● Cooling/heating vents - rear centre console● Cooling/heating ducts - rear floor● Front seatsAir ventilated front seats● Heated front seats● Heated rear seats● Other featuresHeated steering wheel● Heated rear windshield● Exterior styling N Line FrontFront grille - N Line dedicated design● Front grille - Glossy Black● SideDoor frame & beltline moulding - chrome ● Exterior door handles - body colour● Mirror caps - Glossy Black● RearDual Twin exhaust tips - chrome ● Interior Styling N Line TreatmentsDark Grey headlining●Dark Chrome finish (door handles)●Dark Chrome finish inserts (air vents, audio and ventilation controls)●Lighting N LineExterior lighting - frontDaytime Running Lights (DRL) - LED ●Headlight functions - automatic dusk sensing with escort and welcome●Headlight type - LED (low/high beam)●Headlight type - projector beam●Positioning lights - LED●Exterior lighting - rearHigh mount stop light (HMSL) - LED●Rear combination lights - LED (bulb indicator and reverse lights)●Exterior lighting - othersCourtesy lights - LED, in front door handles●Safety reflectors - integrated in bumper (rear)●Side repeaters - LED, integrated into side mirrors●Interior lighting - frontFront room lights and map lights - LED●Vanity mirror lights ●Interior lighting - rearRear room lights and map lights (outboard) - LED●Interior lighting - othersCargo area light●Interior light fade-out delay●Storage Solutions N LineFront seatsCentre console - deluxe type ●Cup holders - centre console ●Front seat back pockets●Glovebox compartment●Ticket holders - sunvisors (driver and front passenger)●Rear seatsCoat hooks - 2 x●Cup holders - armrest●Rear seating split folding - 60:40●OthersDoors - map pockets and bottle bulges (front and rear)●Notes:1. Finishes specified as leather may contain elements of genuine leather, polyurethane leather (leather substitute) or man-made materials, or a combination thereof.2. Apple CarPlay requires iPhone 5 or subsequent model (lightning cable) in order to operate.3. Android Auto requires a device with Android 5.0 operating system or subsequent version in order to operate.4. Wireless charging requires a Qi-enabled smartphone or adapter in order to operate.Key:● = Feature is available on trim- = Feature is not available on trim。
现代索纳塔八操作流程
现代索纳塔八操作流程一、索纳塔八的简介索纳塔八是一款由现代汽车公司推出的中高端车型,它将豪华与运动融合在一起,拥有卓越的性能和舒适的驾驶体验。
这款车型在设计上融入了现代汽车最新的家族式设计语言,具有时尚的外观和精致的内饰,是一款颇具竞争力的中型车型。
二、索纳塔八的操作流程1. 开启车辆首先,确保车辆处于停车状态,将车钥匙插入点火开关,并转动至启动位置。
等待发动机启动,确保引擎正常运转后松开钥匙。
同时,检查一下各项仪表盘的指示灯是否正常,有无故障报警提示。
2. 车辆的启动与熄火启动车辆时,踩下离合器踏板(手动挡),或刹车踏板(自动挡),然后转动钥匙或按下启动按键。
发动机启动后,设置适当的转速,待稍微松开刹车或离合器,车辆即可缓慢行驶。
熄火时,将车辆停在安全的地方,拉起手刹,将变速杆置于空档位,然后关闭发动机。
3. 换挡操作在行车过程中,需要不断变换车速时,必须进行换挡操作。
在加速时,踏下油门踏板,然后放开油门踏板,然后迅速换入下一档位,确保平稳的加速过程。
减速或停车时,同样需要换挡,操作方法与加速时相反。
换挡时,一定要在合适的转速下进行,避免发动机过转或间歇。
4. 车辆导航系统的使用现代索纳塔八配备了先进的导航系统,便于驾驶员在陌生的道路上快速找到目的地。
打开导航系统后,输入目的地的地址或关键词,系统会为您计算最佳的行车路线,并提供导航指引。
在导航过程中,注意留意屏幕上的指引信息和语音提示,确保行车安全。
5. 定速巡航系统的使用如果长时间行驶或在高速公路上行驶时,可以使用定速巡航系统来保持车速稳定。
打开系统后,设置期望的速度,系统会自动调整油门踏板的位置,保持车速稳定。
在使用定速巡航系统时,一定要注意前方道路情况,时刻准备刹车和变道,确保安全行车。
6. 倒车辅助系统的使用索纳塔八配备了倒车辅助系统,可以帮助驾驶员更轻松地进行倒车操作。
在倒车时,系统会自动检测后方障碍物,并提供声音和图像提示,方便驾驶员掌握车辆位置和距离。

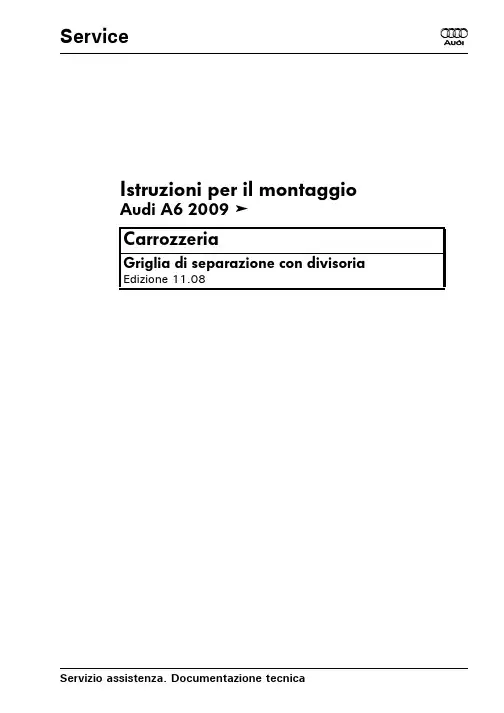

Audi A6 2009 车身-分隔网与分隔栏安装说明书
