酒精浓度检测仪设计(中北大学)

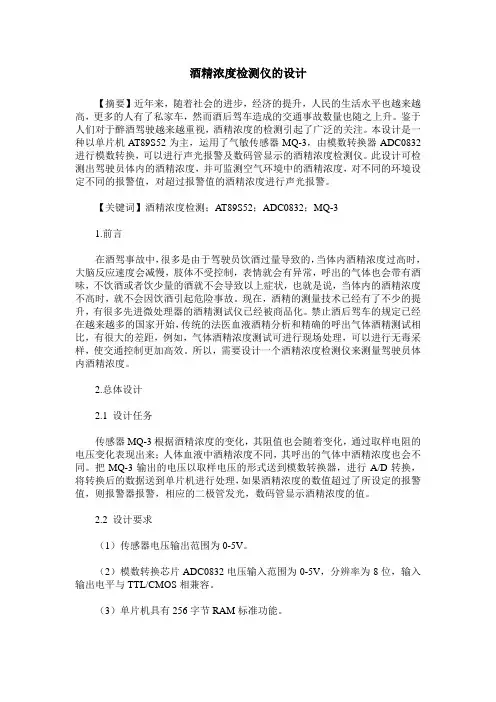

酒精浓度检测仪的设计
酒精浓度检测仪的设计【摘要】近年来，随着社会的进步，经济的提升，人民的生活水平也越来越高，更多的人有了私家车，然而酒后驾车造成的交通事故数量也随之上升。
鉴于人们对于醉酒驾驶越来越重视，酒精浓度的检测引起了广泛的关注。
本设计是一种以单片机AT89S52为主，运用了气敏传感器MQ-3，由模数转换器ADC0832进行模数转换，可以进行声光报警及数码管显示的酒精浓度检测仪。
此设计可检测出驾驶员体内的酒精浓度，并可监测空气环境中的酒精浓度，对不同的环境设定不同的报警值，对超过报警值的酒精浓度进行声光报警。
【关键词】酒精浓度检测；AT89S52；ADC0832；MQ-31.前言在酒驾事故中，很多是由于驾驶员饮酒过量导致的，当体内酒精浓度过高时，大脑反应速度会减慢，肢体不受控制，表情就会有异常，呼出的气体也会带有酒味，不饮酒或者饮少量的酒就不会导致以上症状，也就是说，当体内的酒精浓度不高时，就不会因饮酒引起危险事故。
现在，酒精的测量技术已经有了不少的提升，有很多先进微处理器的酒精测试仪已经被商品化。
禁止酒后驾车的规定已经在越来越多的国家开始，传统的法医血液酒精分析和精确的呼出气体酒精测试相比，有很大的差距，例如，气体酒精浓度测试可进行现场处理，可以进行无毒采样，使交通控制更加高效。
所以，需要设计一个酒精浓度检测仪来测量驾驶员体内酒精浓度。
2.总体设计2.1 设计任务传感器MQ-3根据酒精浓度的变化，其阻值也会随着变化，通过取样电阻的电压变化表现出来；人体血液中酒精浓度不同，其呼出的气体中酒精浓度也会不同。
把MQ-3输出的电压以取样电压的形式送到模数转换器，进行A/D转换，将转换后的数据送到单片机进行处理，如果酒精浓度的数值超过了所设定的报警值，则报警器报警，相应的二极管发光，数码管显示酒精浓度的值。
2.2 设计要求（1）传感器电压输出范围为0-5V。
（2）模数转换芯片ADC0832电压输入范围为0-5V，分辨率为8位，输入输出电平与TTL/CMOS相兼容。
酒精浓度检测仪设计
酒精浓度检测仪设计酒精浓度检测仪设计随着科技的不断发展，现代人对生活品质的要求越来越高，但同时人们也面临着种种安全隐患。
酒后驾驶是其中的一种，为了减少酒后驾驶对社会的负面影响，酒精浓度检测仪的应用越来越广泛。
本文将介绍酒精浓度检测仪的设计。
一、需求分析在设计酒精浓度检测仪前，我们需要充分了解需求。
酒精浓度检测仪的主要需求有：1. 精度高：酒精浓度检测仪需要能够准确地检测出饮酒者的酒精浓度，避免误判。
2. 稳定性好：由于酒精浓度检测仪需要长时间的使用，因此需要具有较好的稳定性，能够在长期使用中保持准确度和精度。
3. 操作简便：酒精浓度检测仪是为了能够让饮酒者自我检测的产品，所以需要操作简单，方便饮酒者使用。
4. 可靠性高：作为一款安全检测产品，酒精浓度检测仪需要具有高可靠性，能够准确地检测出饮酒者的酒精浓度，避免误判和漏判。
5. 成本低廉：为方便大众使用，酒精浓度检测仪需要具有成本低廉的优点，这样才能得到更为广泛的应用。
二、设计方案基本原理：汽车用酒精检测器是利用酒精传感器感受饮酒者呼出的气体中的酒精含量来判断其是否饮酒过量，从而达到节约油耗、防范酒驾的目的。
方案设计：1. 酒精传感器的选择：酒精传感器是整个酒精浓度检测仪的核心。
在选择传感器的时候，需要考虑其精确度、响应时间、稳定性、抗干扰能力等指标。
2. 电路设计：酒精浓度检测仪的电路设计需要考虑到传感器的输出信号处理、滤波、放大、数字转换等。
同时，根据要求可设计LED指示灯，显示红色表示饮酒超标，绿色表示饮酒未超标。
3. 软件设计：软件需要能够将传感器所采集到的数据转换成酒精浓度，根据酒驾限制法规进行酒精浓度限制，达到报警的目的。
4. 机械设计：考虑到饮酒者在呼出气体时需要将口对准酒精浓度检测仪的传感器，因此机械设计需要能够让传感器对溢气口进行自然吸附。
三、结构设计酒精浓度检测仪采用带显示屏的手持式结构，传感器置于机身顶部，运作过程中，饮酒者将吐气口对准传感器位置进行检测，通过屏幕显示酒精含量。
酒精浓度测试仪的设计
酒精浓度测试仪的设计随着现代人生活水平的提高，人们的需求也越来越高，包括对健康和安全的关注程度也越来越高。
在一些场合，饮酒后驾车已经被有关部门明确的禁止了，因为酒后驾车不仅对自己的身体和生命存在着极大的危害，同时也会给周围的人带来生命危险。
为了保障驾驶员的健康和安全，提高行车安全，尤其是在酒驾检测方面，酒精浓度测试仪的出现已经成为了一种非常有效的手段。
酒精浓度测试仪的原理酒精浓度测试仪的原理非常简单，它通过检测酒精在空气中的浓度，来确定被测者是否超出驾车安全的标准值。
由于人体吸入酒精的时间和方式不同，因此酒精浓度测试仪还分为呼气式和样品式两种，下面我们分别介绍一下。
呼气式酒精浓度测试仪呼气式酒精浓度测试仪是非接触式的，被测试者只需要将嘴巴对准呼气嘴，吸入口中的空气即可。
测试仪会将吸入的空气经过分析，确定酒精的浓度，然后显示在仪器的屏幕上。
这种方法的优点是测量速度快，非常方便，可以在任何时间、任何场合进行测量，而且精度大，误差非常小。
但是，呼气式酒精浓度测试仪需要花费一定的时间来清洁呼气嘴口罩，防止交叉感染。
样品式酒精浓度测试仪样品式酒精浓度测试仪是需要取样后才能进行测试的，它需要将被测试者的体液（通常是唾液或血液）或者被测试物（比如饮品）放到测试仪的吸孔中，然后进行测试。
这种方法的优点是能够更准确地测量酒精浓度，而且测试仪本身不用进行清洁，非常便于管理。
但是这种方法的缺点也很明显，需要取样，因此非常不方便，而且需要专业的技术人员才能进行操作。
酒精浓度测试仪的设计与制造为了能够更好地测量酒精浓度，酒精浓度测试仪需要具备精密的设计和制造技术。
具体而言，它需要考虑以下几个方面：1.反应器的材料应该使用高精度的金属材料，以确保仪器的精度和稳定性。
2.检测酒精浓度需要用到传感器，传感器需要非常精细，以能够在不同的环境下测量到准确的浓度值。
3.为了防止误操作，测试仪需要进行密码保护，只有特定的人员才能够进行操作。
酒精浓度测试仪的设计

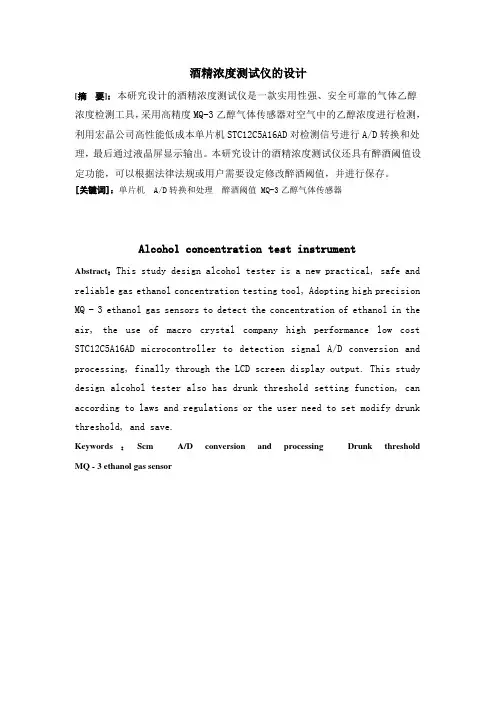

酒精浓度测试仪的设计[摘要]：本研究设计的酒精浓度测试仪是一款实用性强、安全可靠的气体乙醇浓度检测工具，采用高精度MQ-3乙醇气体传感器对空气中的乙醇浓度进行检测，利用宏晶公司高性能低成本单片机STC12C5A16AD对检测信号进行A/D转换和处理，最后通过液晶屏显示输出。
本研究设计的酒精浓度测试仪还具有醉酒阈值设定功能，可以根据法律法规或用户需要设定修改醉酒阈值，并进行保存。
[关键词]：单片机 A/D转换和处理醉酒阈值 MQ-3乙醇气体传感器Alcohol concentration test instrumentAbstract：This study design alcohol tester is a new practical, safe and reliable gas ethanol concentration testing tool, Adopting high precision MQ - 3 ethanol gas sensors to detect the concentration of ethanol in the air, the use of macro crystal company high performance low cost STC12C5A16AD microcontroller to detection signal A/D conversion and processing, finally through the LCD screen display output. This study design alcohol tester also has drunk threshold setting function, can according to laws and regulations or the user need to set modify drunk threshold, and save.Keywords：Scm A/D conversion and processing Drunk threshold MQ - 3 ethanol gas sensor目录第一章绪论 01.1本课题的研究的背景以及现实意义 01.2关于本课题的简介 01.3课题论述总体结构安排 (1)第二章硬件设计 (2)2.1设计框图 (2)2.2乙醇信号检测及调理电路 (2)2.3单片机电路 (5)2.4显示电路 (7)2.5阈值存储 (8)2.6供电及程序下载电路 (9)第三章 Protel硬件开发软件 (10)3.1 Protel软件组成 (10)3.2 PCB板设计 (11)第四章软件编程 (14)4.1软件流程图 (14)4.2主程序 (14)第五章酒精浓度测试仪的安装与调试 (22)5.1酒精浓度测试仪的注意事项 (22)5.1.1 手工焊接的基本概述 (22)5.1.2 元件清单 (22)5.2 酒精浓度测试仪的实物调试 (23)5.2.1 USB转串口驱动安装 (23)5.2.2下载程序 (23)5.2.3调试说明 (25)设计总结 (27)致谢 (28)参考文献 (29)附录 (30)第一章绪论1.1本课题的研究的背景以及现实意义自《刑法修正案(八)》和修改后的《道路交通安全法》正式实施，“醉酒驾驶”正式入刑。
酒精浓度探测仪的设计毕业设计
（2）软件方面，标准的确信是该部份要做的要紧工作。因为原始的采样值是一个间接的负载分压值，需要将它转化为被测酒精浓度值。通过量个样品的测量确信多个浓度区间的转换标准，并将每一个区间的转换关系近似线性化处置，然后通过软件编程的方式来实现。
附录B实物图23
附录c程序24
我国传感器市场的增加率超过15%，2003年销售额为186亿元人民币，2006年销售额为283亿元人民币，估量2007年为325亿元人民币，2020年为374亿元人民币。我国传感器4大类中，工业和汽车电子产品占市场份额的33.5%。最近几年来，传感器正处于传统型向新型传感器转型的进展时期，新型传感器的特点是微型化、数字化、智能化、多功能化、系统化、网络化，它将不仅增进系统产业的改造，而且可致使成立新型工业和军事变革，是21世纪新的经济增加点[1]。
作者签名：日 期：
学位论文原创性声明
本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究功效。除文中专门加以标注引用的内容外，本论文不包括任何其他个人或集体已经发表或撰写的功效作品。对本文的研究做出重要奉献的个人和集体，均已在文中以明确方式标明。本人完全意识到本声明的法律后果由本人承担。
涉密论文按学校规定处置。
作者签名：日期： 年 月 日
导师签名：日期： 年 月 日
摘
本设计实现了对不同浓度酒精的检测和显示，通过适当改良能够用于检测酒后驾车。本文用STC12C5A16AD单片机与MQ-3型气体传感器实现了对酒精浓度的测量，并对测量数据进行显示。
酒精含量检测仪课程设计
酒精含量检测仪课程设计一、课程目标知识目标：1. 学生能理解酒精含量检测仪的基本原理和化学知识，掌握相关术语和概念；2. 学生能描述酒精含量检测仪的组成部分及各部分功能；3. 学生了解酒精对人体健康的危害，以及酒驾的法律责任。
技能目标：1. 学生能正确操作酒精含量检测仪，进行模拟酒精检测；2. 学生通过实验活动，培养观察、记录和分析数据的能力；3. 学生能够运用所学知识，分析实际生活中的酒精相关问题，并提出解决策略。
情感态度价值观目标：1. 学生培养对科学实验的兴趣和好奇心，提高探索精神和创新意识；2. 学生通过学习酒精含量检测知识，树立法治观念，增强社会责任感和道德观念；3. 学生认识到酒驾的危害，培养自觉遵守交通法规，关爱生命、远离酒驾的良好品质。
二、教学内容1. 理论知识：- 酒精的基本性质、分类及在体内的代谢过程；- 酒精含量检测仪的工作原理、仪器构造及其操作方法；- 酒精对人体健康的危害，特别是对青少年身体健康的影响；- 酒驾的法律责任和交通安全知识。
2. 实践操作：- 酒精含量检测仪的操作演示与模拟实验；- 学生分组操作酒精含量检测仪，进行实验数据记录与分析；- 结合实验结果，讨论酒精含量与人体健康、交通安全的关系。
3. 教学进度安排：- 第一课时：介绍酒精的基本性质、分类及在体内的代谢过程，讲解酒精含量检测仪的工作原理；- 第二课时：分析酒精对人体健康的危害，讲解酒驾法律责任及交通安全知识；- 第三课时：演示酒精含量检测仪的操作方法，学生分组进行实践操作；- 第四课时：分析实验数据，讨论酒精含量与人体健康、交通安全的关系，总结课程内容。
教材章节关联：教学内容与教材中有关酒精的性质、作用及其检测方法的章节紧密相关，旨在帮助学生将理论知识与实践操作相结合，提高学生的科学素养和实际操作能力。
三、教学方法为了提高学生的学习兴趣和主动性，本章节将采用以下多样化的教学方法：1. 讲授法：- 在讲解酒精的基本性质、分类、代谢过程以及酒精含量检测仪的工作原理等理论知识时，采用讲授法进行教学；- 通过生动的语言和实例，激发学生对知识的兴趣，引导学生关注酒精相关问题。
酒精测试仪总体方案设计
酒精测试仪总体方案设计一、要求1.1、基本要求（1）使用乙醇传感器检测酒精浓度。
（2）当酒精浓度高于35mg/100ml时用绿色指示灯提示饮酒。
（3）当酒精浓度高于80mg/100ml时用绿色指示灯熄灭红色指示灯点亮并响蜂鸣器报警提示醉酒。
1.2、发挥部分（1）利用单片机进行控制。
（2）通过LCD或者数码管进行显示当前酒精浓度。
（3）通过按键能够修改饮酒或醉酒标准。
二、酒精浓度检测仪设计方案2.1 酒精浓度检测仪设计要求分析设计的酒精浓度测试仪应具有如下特点:(1)数据采集系统以单片机为控制核心,外围电路带有LED显示以及键盘响应电路,无需要其他计算机,用户就可以与之进行交互工作,完成数据的采集､存储､计算､分析等过程｡(2)系统具有低功耗､小型化､高性价比等特点｡(3)从便携式的角度出发,系统成功使用了数码管显示器以及小键盘｡由单片机系统控制键盘和LED显示来实现人机交互操作,界面友好｡(4)软件设计简单易懂｡2.2 酒精浓度检测仪设计方案设计时,考虑酒精浓度是由传感器把非电量转换为电量,传感器输出的是0-5伏的电压值且电压值稳定,外部干扰小等｡因此,可以直接把传感器输出电压值经过A/D转换器转换得到数据送入单片机进行处理｡此外,还需接人LED显示,4*4键盘,报警电路等｡其总体框图如图2-1所示｡图2-1系统设计方框图单片机酒精浓度测试仪用MQ3酒精传感器采集气体信号,并通过数模转换器将模拟信号转换成数字信号送至单片机,单片机对数字信号进行分析处理,并将所得的结果显示出来,可以通过键盘设置不同环境下酒精浓度的不同阀值,如果所检测出的酒精浓度超过了所设定的阀值,那么单片机就能控制蜂鸣器发出声音报警｡键盘采用3个独立键盘进行数据输入设定;显示部分用4个数码管显示当前数据,数码管分别用4个74LS47锁存器控制段选和位选｡三、酒精测试仪的硬件设计3.1 单片机模块电路的设计本硬件由五部分组成:单片机模块,模数转换模块,酒精传感器模块｡本系统由单片机AT89C51控制,其直接控制三个模块:数转换模块将酒精传感器采集到模拟电压信号转换成输送到单片机控制处理,LCD显示模块可以将经过单片机处理过的酒精气体浓度的具体量化值显示｡单片机是一种集成电路芯片,采用超大规模技术把具有数据处理能力(如算术运算,逻辑运算､数据传送､中断处理)的微处理器(CPU),随机存取数据存储器(RAM),只读程序存储器(ROM),输入输出电路(I/O口),可能还包括定时计数器,串行通信口(SCI),显示驱动电路(LCD或LED驱动电路),脉宽调制电路(PWM),模拟多路转换器及A/D转换器等电路集成到一块单块芯片上,构成一个虽小然而完善的计算机系统｡这些电路能在软件的控制下准确､迅速､高效地完成程序设计者事先规定的任务｡3.1.1 单片机片内结构51单片机的片内结构如图3-1所示｡它把那些作为控制应用所必需的基本内容都集成在一个尺寸有限的集成电路芯片上｡按功能划分,它有如下功能部件组成:（1）微处理器(CPU)｡（2）数据存储器(RAM)｡（3）程序存储器(ROM/EPROM)｡（4）4个8位并行I/O口(P0口､P1口､P2口､P3口)｡（5）一个串行口｡（6）2个16位定时器､计数器｡（7）中断系统｡（8）特殊功能寄存器(SFR)｡图3-1系统硬件设计原理图3.1.2单片机的选择AT89S51是低功耗､高性能､采用CMOS工艺的8位单片机,其片内具有8KB的可在线编程的Flash 存储器｡该单片机采用了ATMEL公司的高密度､非易失性存储器技术,与工业标准型80C51单片机的指令系统和引脚完全兼容;片内的Flash存储器可在线重新编程,或者使用通用的非易失性存储器编程;通用的8位CPU与在线可编程Flash集成在一块芯片上,从而使AT89S52 功能更加完善,应用更加灵活;具有较高的性能价格比,使其在嵌入式控制系统中有着广泛的应用前景｡掌握MCS-51单片机,应首先了解MCS-51的引脚,熟悉并牢记各引脚的功能,MCS-51系列中各种型号芯片的引脚是互相兼容的｡制作工艺为HMOS的MCS-51的单片机都采用40只引脚的双列直插封装方式,如图3-2所示｡P1.0P1.1P1.2P1.3P1.4P1.5P1.6P1.7RST(TXD) P3.1 (INT0) P3.2 (INT1) P3.3 T0 P3.4 T1 P3.5 (WR) P3.6 (RD) P3.7XTAL1XTAL2GNDVccP0.0 (AD0)P0.1 (AD1)P0.2 (AD2)P0.3 (AD3)P0.4 (AD4)P0.5 (AD5)P0.6 (AD6)P0.7 (AD7)EA/VPPPSENP2.7 (A15)P2.6 (A14)P2.5 (A13)P2.4 (A12)P2.3 (A11)P2.2 (A10)P2.1 (A9)P2.0 (A8) PDIP(RXD) P3.0ALE/PROG图3-2 AT89C51芯片管脚图40只引脚按其功能来分,可分为如下3类:(1)电源及时钟引脚:Vcc､Vss､XTAL1､XTAL2｡电源引脚接入单片机的工作电源｡Vcc接+5V电源,Vss接地｡时钟引脚XTAL1､XTAL2外接晶体与片内的反相放大器构成了1个晶体振荡器,它为单片机提供了时钟控制信号｡2个时钟引脚也可外接独立的晶体振荡器｡XTAL1接外部的一个引脚｡该引脚内部是一个反相放大器的输入端｡这个反相放大器构成了片内振荡器｡如果采用外接晶体振荡器时,此引脚接地｡XTAL2接外部晶体的另一端,在该引脚内部接至内部反相放大器的输出端｡若采用外部时钟振荡器时,该引脚接受时钟振荡器的信号,即把此信号直接接到内部时钟发生器的输入端｡(2)控制引脚:PSEN､ALE､EA､RESET(RST)｡此类引脚提供控制信号,有的还具有复用功能｡①RST/VPD引脚:RESET(RST)是复位信号输入端,高电平有效｡当单片机运行时,在此引脚加上持续时间大于2个机器周期(24个振荡周期)的高电平时,就可以完成复位操作｡在单片机工作时,此引脚应为≤0.5V低电平｡VPD为本引脚的第二功能,即备用电源的输入｡当主电源发生故障,降低到某一规定值的低电平时,将+5V电源自动接入RST端,为内部RAM提供备用电源,以保证片内RAM的信息不丢失,从而使单片机在复位后能正常进行｡② ALE/PROG引脚:ALE引脚输出为地址锁存允许信号,当单片机上电正常工作后ALE引脚不断输出正脉冲信号｡当单片机访问外部存储器时,ALE输出信号的负跳沿用于单片机发出的低8位地址经外部锁存器锁存的锁存控制信号｡即使不访问外部锁存器,ALE端仍有正脉冲信号输出,此频率为时钟振荡器频率的1/6｡PROG为该引脚的第二功能｡在对片内EPROM型单片机编程写入时,此引脚作为编程脉冲输入端｡③PSEN引脚:程序存储器允许输出控制端｡在单片机访问外部程序存储器时,此引脚输出脉冲负跳沿作为读外部程序存储器的选通信号｡此引脚接外部程序存储器的OE(输出允许端)｡④EA/VPP引脚:EA功能为片内程序存储器选择控制端｡当EA引脚为高电平时,单片机访问片内程序存储器,但在PC值超过0FFFH时,即超出片内程序存储器的4KB地址范围时将自动转向执行外部程序存储器内的程序｡当EA引脚为低时,单片机只访问外部程序存储器,不论是否有内部程序存储器｡(3)I/O口引脚:P0､P1､P2､P3,为四个8位I/O口的外部引脚｡P0口､P1口､P2口､P3口是3个8位准双向的I/O口,各口线在片内均有固定的上拉电阻｡当这3个准双向I/O口作输入口使用时,要向该口先写1,另外准双向口I/O口无高阻的“浮空”状态｡由于单片机具有体积小､质量轻､价格便宜､耗电少等突出特点,所以本系统采用89C51单片机,硬件设计电路图如图1所示｡89C51内部有4KB的EPROM,128字节的RAM,所以一般都要根据所需存储容量的大小来扩展ROM和RAM ｡本电路EA接高电平,没有扩展片外ROM和RAM｡MCS单片机都采用40引脚的双列直插封装方式｡40条引脚说明如下:主电源引脚Vss和Vcc(1)Vss接地(2)Vcc正常操作时为+5伏电源外接晶振引脚XTAL1和XTAL2(1)XTAL1内部振荡电路反相放大器的输入端,是外接晶体的一个引脚｡当采用外部振荡器时,此引脚接地｡(2)XTAL2内部振荡电路反相放大器的输出端｡是外接晶体的另一端｡当采用外部振荡器时,此引脚接外部振荡源｡控制或与其它电源复用引脚RST/VPD,ALE/和/Vpp(1)RST/VPD 当振荡器运行时,在此引脚上出现两个机器周期的高电平(由低到高跳变),将使单片机复位在Vcc掉电期间,此引脚可接下图8051引脚排列图上备用电源,由VPD向内部提供备用电源,以保持内部RAM中的数据｡(2) ALE/正常操作时为ALE功能(允许地址锁存)提供把地址的低字节锁存到外部锁存器,ALE 引脚以不变的频率(振荡器频率的)周期性地发出正脉冲信号｡因此,它可用作对外输出的时钟,或用于定时目的｡但要注意,每当访问外部数据存储器时,将跳过一个ALE脉冲,ALE 端可以驱动(吸收或输出电流)八个LSTTL 电路｡对于EPROM型单片机,在EPROM编程期间,此引脚接收编程脉冲(功能)｡(3)外部程序存储器读选通信号输出端,在从外部程序存储取指令(或数据)期间, 在每个机器周期内两次有效, 同样可以驱动八LSTTL输入｡(4)/Vpp ､/Vpp为内部程序存储器和外部程序存储器选择端｡当 /Vpp为高电平时,访问内部程序存储器,当/Vpp为低电平时,则访问外部程序存储器｡对于EPROM型单片机,在EPROM编程期间,此引脚上加21伏EPROM编程电源(Vpp)｡输入/输出引脚P0.0 - P0.7,P1.0 - P1.7,P2.0 - P2.7,P3.0 - P3.7｡(1)P0口(P0.0 - P0.7)是一个8位漏极开路型双向I/O口,在访问外部存储器时,它是分时传送的低字节地址和数据总线,P0口能以吸收电流的方式驱动八个LSTTL负载｡(2)P1口(P1.0 - P1.7)是一个带有内部提升电阻的8位准双向I/O口｡能驱动(吸收或输出电流)四个LSTTL负载｡(3)P2口(P2.0 - P2.7)是一个带有内部提升电阻的8位准双向I/O口,在访问外部存储器时,它输出高8位地址｡P2口可以驱动(吸收或输出电流)四个LSTTL负载｡(4)P3口(P3.0 - P3.7)是一个带有内部提升电阻的8位准双向I/O口｡能驱动(吸收或输出电流)四个LSTTL负载｡3.1.3单片机最小系统的实现单片机主要擅长系统控制,而不适合做复杂的数据处理,在设计单片机最小系统时通常选用AT89C5l､AT89C52､AT89S51､AT89S52(S系列芯片支持ISP功能)等型号的8位DIP-40封装的单片机作为MCU,一个典型的单片机最小系统一般由时钟电路､复位电路､键盘电路､显示电路部分组成,有时也外扩片外RAM 和ROM以及外部扩展接口等电路｡3.1.3.1系统时钟电路单片机内部具有一个高增益反相放大器,用于构成振荡器｡通常在引脚XTALl和XTAL2跨接石英晶体和两个补偿电容构成自激振荡器,系统时钟电路结构如图2所示,可以根据情况选择6MHz､8MHz或12MHz等频率的石英晶体,补偿电容通常选择20-30pF左右的瓷片电容｡3.1.3.2复位电路单片机小系统采用上电自动复位和手动按键复位两种方式实现系统的复位操作｡上电复位要求接通电源后,自动实现复位操作｡手动复位要求在电源接通的条件下,在单片机运行期间,用按钮开关操作使单片机复位｡上电自动复位通过电容C3充电来实现｡手动按键复位是通过按键将电阻R2与VCC接通来实现｡3.1.3.3键盘电路系统利用P1口的P1.0-P1.3设置了4个独立按键S2~S5,当键按下时,P1口相应的引脚置为低电平,且与此键相连的发光二极管点亮｡此外,通过8279键盘显示控制芯片还可以扩展编码键盘和显示,利用8279扩展的一个2×8=16键编码键盘及 8个LED电路｡3.1.3.4显示电路系统设置了8个共阳极LED数码管LED1-LED2,单片机P0口提供段码信号,低电平有效,P0口输出端通过限流电阻R00~R07与数码管的段码数据线相连,用来送出LED数码管的段码数据信号｡单片机P2口提供位选信号,当P2口某位输出低电平时,与此相连的开关三极管导通,对应的数码管点亮,使用三极管用来增强信号的驱动能力｡此外,为了扩展LCD显示,系统设置了两个LCD 接口,如图7,一个用于40点矩阵LCD显示,一个用于128×64点阵式LCD 显示｡3.2酒精传感器模块的选择与设计3.2.1气敏传感器工作原理气敏电阻是一种半导体敏感器件,它是利用气体的吸附而使半导体本身的电导率发生变化这一机理来进行检测的｡人们发现某些氧化物半导体材料如SnO2､ZnO､Fe2O3､MgO､NiO､BaTiO3等都具有气敏效应｡气敏传感器是一种检测特定气体的传感器｡它主要包括半导体气敏传感器､接触燃烧式气敏传感器和电化学气敏传感器等,其中用的最多的是半导体气敏传感器｡它的应用主要有:一氧化碳气体的检测､瓦斯气体的检测､煤气的检测､氟利昂(R11､R12)的检测､呼气中乙醇的检测､人体口腔口臭的检测等等｡它将气体种类及其与浓度有关的信息转换成电信号,根据这些电信号的强弱就可以获得与待测气体在环境中的存在情况有关的信息,从而可以进行检测､监控､报警;还可以通过接口电路与计算机组成自动检测､控制和报警系统｡半导体气敏传感器对于低浓度气体具有很高的灵敏度,具有嗅觉功能,能自动检测瓦斯浓度｡一旦瓦斯超限,气敏传感器即可自动报警,然后采取先抽后采的原则,即可防止瓦斯爆炸事故的发生｡半导体气敏传感器是利用待测气体在半导体表面的氧化和还原反应导致敏感元件阻值变化来检测气体的种类和浓度的｡当半导体器件被加热到稳定状态,在气体接触半导体表面而被吸附时,被吸附的分子首先在表面自由扩散,失去运动能量,一部分分子被蒸发掉,另一部分残留分子产生热分解而固定在吸附处时,如果半导体的功函数大于吸附分子的离解能,吸附分子将向器件释放电子,而形成正离子吸附｡如H2､CO､碳氢化合物等,被称为还原型气体｡当还原型气体吸附到N型半导体上时,载流子增多,使半导体电阻值下降｡3.2.2气敏传感器简介气敏传感器是酒精检测系统的核心,通常安装在探测头内｡从本质上讲气敏传感器是一种将某种气体的体积分数转化成对应电信号的转换器｡探测头通过气敏传感器对气体样品进行调理,通常包括滤除杂质和干扰气体､干燥或制冷处理､样品抽吸,甚至对样品进行化学处理,以便化学传感器进行更快速的测量｡目前普遍使用的气敏传感器有燃料电池型(电化学型)和半导体型两种｡他们能够制造便携型呼气酒精浓度测试器,适合于现场使用｡与半导体传感器相比,燃料电池酒精传感器具有稳定性好､精度高､抗干扰性好等优点｡由于燃料电池酒精传感器的结构要求很精密,制造难度大,目前世界上只有美国､德国､英国等少数几个国家能够生产｡本测试器采用MQK2酒精浓度传感器,检测人体呼出气体中酒精浓度并且输出电压信号｡MQK2酒精浓度传感器主要由气敏元件和电阻丝组成, MQK2传感器外接+5V电压时,能将电阻丝加热到270℃~300℃｡,电路将MQK2传感器的阻值变化转化成输出电压的变化,从而可以通过A/D转换成数字量供单片机处理｡根据分析,乙醇浓度增加时元件电阻R减小反之异亦反,所以呼出气体中的气态乙醇逐渐扩散后元件电阻R敏感的变化｡在应用方面,目前最广泛的是可燃性气体气敏元件传感器,已普及应用于气体泄漏检测和监控,从工厂企业到居民家庭,应用十分广泛｡一是气体传感器向低功耗､多功能､集成化方向发展国外气体传感器发展很快｡二是增强可靠性,实现元件和应用电路集成化,多功能化,发展MEMS技术,发展现场适用的变送器和智能型传感器｡3.2.3 气体传感器向低功耗､多功能､集成化方向发展国外气体传感器发展很快,一方面是由于人们安全意识增强,对环境安全性和生活舒适性要求提高;另一方面是由于传感器市场增长受到政府安全法规的推动｡因此,国外气体传感器技术得到了较快发展,据有关统计猜测,美国1996年—2002年气体传感器年均增长率为(27~30)%｡目前,气体传感器的发展趋势集中表现为:一是提高灵敏度和工作性能,降低功耗和成本,缩小尺寸,简化电路,与应用整机相结合,这也是气体传感器一直追求的目标｡如日本费加罗公司推出了检测(0.1~10)×10-6硫化氢低功耗气体传感器,美国IST提供了寿命达10年以上的气体传感器,美国FirstAlert公司推出了生物模拟型(光化反应型)低功耗CO气体传感器等｡二是增强可靠性,实现元件和应用电路集成化,多功能化,发展MEMS技术,发展现场适用的变送器和智能型传感器｡如美国GeneralMonitors公司在传感器中嵌入微处理器,使气体传感器具有控制校准和监视故障状况功能,实现了智能化;还有前已涉及的美国IST 公司的具有微处理器的“MegaGas”传感器实现了智能化､多功能化｡3.2.4传感器的选择传感器千差万别,即便对于相同种类的测定量也可采用不同工作原理的传感器,因此,要根据需要选用最适宜的传感器｡(1)测量条件如果误选传感器,就会降低系统的可靠性｡为此,要从系统总体考虑,明确使用的目的以及采用传感器的必要性,绝对不要采用不适宜的传感器与不必要的传感器｡测量条件列举如下,即测量目的,测量量的选定,测量的范围,输入信号的带宽,要求的精度,测量所需要的时间,过输入发生的频繁程度｡(2) 传感器的性能选用传感器时,要考虑传感器的下述性能,即精度,稳定性,响应速度,模拟信号或者数字信号,输出量及其电平,被测对象特性的影响,校准周期,过输人保护｡(3) 传感器的使用条件传感器的使用条件即为设置的场所,环境(湿度､温度､振动等),测量的时间,与显示器之间的信号传输距离,与外设的连接方式,供电电源容量｡根据被检测气体的不同,气敏传感器可分为以下三类:(1)可燃性气体气敏传感器｡目前该类气敏传感器需求量最大,包含各种无机和有机类气体检测,主要用于抽油烟机､泄露报警器和空气清新剂等方面,并已经形成生产规模,在油田､矿区､化工､企业及家庭等生产和生活领域广泛用作气体泄露报普,特别是用于家庭气体泄露报警,需求量不断增加,使该类传感器有着广泛的发展空间｡(2)CO和H2气敏传感器｡CO气敏元件可用于工业生产､环保､汽车､家庭等CO泄露和不完全燃烧检测报警;H2气敏元件除应用于工业等领域外,主要用于家庭管道煤气泄露报警｡由于我国管道煤气中H2含量很高,而氢敏元件较氧化碳元件价格低,灵敏度高,因此,用氢敏元件做城市管道煤气泄露报警更为适宜｡(3)毒性气体传感器｡毒性气体传感器又称为环境有毒有害气体传感器,主要用于检测烟气､尾气､废气等环境污染气体,虽然SnO2气敏传感器对CO,H2S等有毒有害气体敏感,但应用最多的仍是电解式化学传感器｡传感器的分类方式有很多种,以上是根据被检测气体的性质进行的分类,也有根据元件的物理特性进行分类的｡一个新型的气体检测系统应该包括:(1)基于一种或几种传感技术的气体传感器｡(2)组合了气体传感器和采样调理电路的探头｡(3)配有人机接口软件的中心监测和控制系统｡(4)在一些应用中,与其它安全系统和仪器的接口｡本设计中的酒精气体传感器采用河南汉威电子有限公司的MQ-3型,它属于MQ系列气敏元件的一种｡如图3-3所示:图3-3 MQ-3外形特点:检测范围为10ppm~2000ppm ;灵敏度高,输出信号为伏特级;响应速度快,小于10秒;功耗小于0.75W,尺寸:D17*H10｡MQ-3型气敏传感器的敏感部分是由金属氧化物(二氧化锡)的N型半导体微晶烧结层构成｡当其表面吸附有被测气体酒精分子时,表面导电电子比例就会发生变化,从而其表面电阻会随着被测气体浓度的变化而变化｡由于这种变化是可逆的,所以能重复使用｡本系统直接测量的是呼气中的酒精浓度,再转换为血液中的酒精含量浓度,故采用气敏传感器｡考虑到周围空气中的气体成分可能影响传感器测量的准确性,所以传感器只能对酒精气体敏感,对其他气体不敏感,故选用MQ-3型气敏传感器｡其有很高的灵敏度､良好的选择性､长期的使用寿命和可靠的稳定性｡MQ-3型气敏传感器由微型Al2O3,陶瓷管和SnO2敏感层､测量电极和加热器构成的敏感元件固定在塑料或不锈钢的腔体内,加热器为气敏元件的工作提供了必要的工作条件｡传感器的标准回路有两部分组成｡其一为加热回路,其二为信号输出回路,它可以准确反映传感器表面电阻值的变化｡传感器的表面电阻RS的变化,是通过与其串联的负载电阻RL上的有效电压信号VRL输出面获得的｡负载电阻RL可调为0.5-200K｡加热电压Uh为5v｡上述这些参数使得传感器输出电压为0-5V｡MQ-3型气敏传感器的结构和外形､标准回路､传感器阻值变化率与酒精浓度､外界温度的关系图如图3-4所示｡图3-4 MQ3 原理图MQ-3的灵敏度特性曲线如图3-5所示:灵敏度特性曲线图3-5灵敏度特性曲线3.2.5 MQ-3的检测如图 3-6所示,当电源开关S断开时,传感器加热电流为零,实测A,B之间电阻>20M欧｡S接通,则f,f之间电流由开始时155mA降至153mA而稳定｡加热开始几秒钟后A,B之间电阻迅速下降至1M欧以下,然后又逐渐上升至20M欧以上后并保持着｡此时如果将内盛酒精棉花的小瓶瓶口靠近传感器,我们立即可以看到数字万用表显示值马上由原来大于20M欧降至1M欧以下｡移开小瓶过15-40s 后,A,B之间电阻恢复至大于20M欧｡这种反应可以重复试验,但要注意使空气恢复到洁净状态｡图3-6 MQ-3检测图3.3酒精传感器的工作原理3.3.1传感器性能分析QM3气体传感器的敏感材料是金属氧化物,最具代表性的是SnO2｡金属氧化物晶体如SnO2在空气中被加热到一定高的温度时,氧被吸附在的带一个负电荷的晶体表面｡然后,晶体表面的供与电子被转移到吸附的氧上,结果在一个空间电荷层留下正电荷｡这样,表面势能形成一个势垒,从而阻碍电子流动｡在传感器的内部,电流流过SnO2微晶的结合部位(晶粒边界)｡在晶粒边界,吸附的氧形成一个势垒阻止载流子自由移动,传感器的电阻即缘于这种势垒｡还原性气体出现时,带有负电荷的氧的表面浓度降低,导致晶粒边界的势垒降低｡降低了的势垒使传感器的阻值减小了｡传感器阻值和还原性气体浓度之间的关系可由下面的一定范围气体浓度方程表示:Rs=A[C]-α这里:Rs=传感器电阻 A=常数 [C]=气体浓度α=Rs曲线的斜率费加罗气体传感器的气敏素子,使用在清洁空气中电导率低的SnO2｡当存在检知对象气体时,传感器的电导率随空气中气体浓度增加而增大｡使用简单的电路即可将电导率的变化,转换为与该气体浓度相对应的输出信号｡TGS822 传感器对酒精､有机溶剂灵敏度高,在酒精检测器等方面得到广泛使用｡相同特性的 TGS823,采用了陶瓷底座,可以在200℃的高温气氛中使用｡表3-1 QM3性能参数一览表。
酒精浓度检测仪设计
酒精浓度检测仪设计酒精浓度检测仪是一种用于检测人体内酒精含量的仪器。
在出现酒后驾车、酗酒等问题的情况下，酒精浓度检测仪成为保证公共安全、减少交通事故发生的重要装备。
因此，设计一种高精度、可靠性强、使用便捷的酒精浓度检测仪对于社会和个人都有着深远的意义。
酒精浓度检测仪的设计首先需要考虑的是检测原理。
目前常用的检测原理有两种：呼出气体分析法和皮肤透气气体分析法。
呼出气体分析法是通过检测呼出气体中酒精的浓度来确定人体内酒精含量的方法，这种方法准确度高、稳定性好，因此在实际应用中被广泛使用。
皮肤透气气体分析法则是通过检测皮肤表面蒸气中酒精的浓度来确定人体内酒精含量的方法，但由于环境因素的影响较大，目前使用较少。
其次，酒精浓度检测仪的设计需要考虑的是测量范围。
不同国家和地区对于酒精浓度的限制均不尽相同，因此酒精浓度检测仪的设计应该考虑到不同的测量范围。
例如，在中国，酒后驾车的刑事责任标准为血液中酒精含量达80mg/100ml及以上或呼气中酒精含量达350μg/100ml及以上，因此酒精浓度检测仪的测量范围应该涵盖这两个数据。
另外，酒精浓度检测仪的设计还需要考虑到使用便捷与易懂。
在实际应用中，酒精浓度检测仪应该是一个便携式的设备，使用者能够轻松进行携带和操作，并能够在短时间内快速获得检测结果。
同时，在检测结果上，酒精浓度检测仪的设计应该以数字形式展示，便于使用者快速判断和理解。
此外，酒精浓度检测仪的设计应该还考虑到防伪性和数据管理。
在实际应用中，酒精浓度检测仪被广泛应用于交通管理、公共场所管理等领域，因此酒精浓度检测仪的设计应该具备一定的防伪性能，以防止造假现象的发生。
同时，酒精浓度检测仪还应该具备数据管理的功能，能够存储、归档检测结果以及使用者信息等数据，以便于后续管理和统计。
综上所述，酒精浓度检测仪是一个与公共安全息息相关的仪器，其设计应该具备高精度、可靠性强、使用便捷、测量范围广、数据管理功能齐全等特点。
智能酒精浓度检测仪的设计
智能酒精浓度检测仪的设计智能酒精浓度检测仪的设计摘要：随着社会发展和人们生活水平的提高，酒驾事故频发，为了保障交通安全，智能酒精浓度检测仪应运而生。
本文设计了一种基于单片机的智能酒精浓度检测仪，该仪器集成了传感器、处理器、存储器等组件，能够实现对人体酒精浓度的准确检测。
关键词：酒精浓度，检测仪，单片机，传感器第一章绪论1.1 研究背景和意义随着经济的发展和人们生活水平的提高，酒精饮料已成为人们日常生活中不可缺少的一部分，在各类社交场合中都能看到品酒的身影。
但是，同时也伴随着醉酒驾车、打架斗殴等一系列社会问题。
根据最新的统计数据显示，酒驾事故已成为公路安全的头号杀手，其频繁发生给人们的生命财产安全带来了极大的威胁。
为了提高交通安全水平，制止酒驾等违法行为的发生，需要开发一种酒精浓度检测仪器，此类仪器能够准确、快捷地检测人体酒精浓度，实现智能化监控。
1.2 国内外研究现状目前，国内外均存在较为成熟的酒精浓度检测技术，如恒泽科技推出的基于红外线的酒精检测仪、韦尔股份的基于生物传感的酒精浓度检测仪等。
然而，这些智能酒精检测仪器价格昂贵，不适合在普通用户中使用。
因此，如何设计一款价格合理、性能优异的智能酒精浓度检测仪，成为了当前的研究热点。
第二章设计方案2.1 系统架构本文设计的智能酒精浓度检测仪主要由传感器、AD转换器、单片机、液晶显示屏、存储器等部分组成。
2.2 传感器设计本文采用的传感器为MQ-3型乙醇气体传感器，其测量精度高、响应速度快、价格低廉，因此在实际应用中被广泛采用。
工作原理为，当乙醇气体浓度达到一定值时，传感器输出的电压值发生变化。
2.3 AD转换器设计由于传感器的电信号输出为模拟信号，需要将其转化为数字信号，本文设计的智能酒精浓度检测仪采用的为MCP3208型AD转换器，该器件精度高、速度快、体积小巧，可以满足本文的需求。
2.4 单片机设计本文采用STC89C52单片机作为主控芯片，其具有存储空间大、工作速度快、价格低廉等优点。
酒精浓度检测仪的设计
毕业论文酒精浓度检测仪的设计摘要本文研究设计了一种用于公共场所具有检测及超限报警功能的酒精浓度智能测试仪。
其设计方案基于89C51单片机，MQ3酒精浓度传感器。
系统将传感器输出信号通过A/D转换电路调理后，经由单片机进行数据处理，最后由LCD 显示酒精浓度值。
从而让驾车的人知道自己该在什么情况下可以开车，这是一个在现代生活很实用。
经过大量的验证，基于单片机的酒精浓度监测仪检测仪比传统的机械检测仪或酒精计灵敏，监测精度高，准确方便，可靠性好，扩展简单，控制功能强大。
对超出阀值进行声光报警，直观准确。
所以基于单片机的酒精浓度监测仪的研究具有一定的价值。
关键词：酒精浓度传感器；单片机；数模转换；硬件设计；数码管显示Alcohol concentration detector designAbstractThis paper studies has been designed for public inspection and overrun alarm function with the alcohol concentration intelligent tester. Its design scheme based on 89C51, MQ3 alcohol concentration sensor. System will sensor output signal through the A/D circuit recuperation, data processing by MCU, finally by LCD display alcohol chroma value. So let the people know what oneself should drive in what circumstances can drive, this is a very practical in modern life.After a great deal of verification, based on SCM alcohol concentration monitor detector than traditional mechanical detector or alcohol plans, monitoring high precision, sensitivity, good dependability, precise convenient extended simple, control powerful functions. Beyond the value of acousto-optic alarm, intuitive accurate. So based on SCM alcohol concentration monitor research has certain value.Keywords：Alcoho concentration sensor; microcontroller; digital-to-analog;hardware design; digital pipe display目录摘要...................................................................................................................... I- 2 - Abstract (II)第1章绪论 (1)1.1酒精浓度检测仪的背景 (1)1.2酒精浓度检测仪现状及发展趋势 (1)1.3本课题实现目标 (1)1.4本章小结 (1)第2章设计方案和元器件选择 (2)2.1设计方案 (2)2.2元器件选择 (2)2.2.1单片机的选择 (2)2.2.2传感器 (2)2.2.3数模转换器 (2)2.2.4 AT24C02存储器 (2)2.2.5 LCD显示 (2)2.3本章小结 (2)第3章硬件设计 (3)3.1硬件设计原理 (3)3.2硬件设计的外围电路 (3)3.2.1晶振电路 (3)3.2.2复位电路 (3)3.2.3报警设计........................................................................................ - 16 -3.2.4电源电路 (3)3.2.5信号调制电路................................................................................ - 18 -3.2.6 A/D转换设计 (3)3.2.7外围扩充存储器电路 (3)3.3本章小结 (3)第4章系统软件的设计 (4)4.1主程序 (4)4.2 A/D转换模块程序流程图 (4)4.3液晶显示程序流程图 (4)4.4本章小结 (4)第5章本设计总结与展望 (5)参考文献 (6)致谢 (7)附录A (8)附录B (9)第1章绪论检测仪向更迅速更快捷发展，方便携带等要求发展。
酒精浓度检测仪的设计
Transitional Page
设计精浓度检测仪的框图
Your Topic Goes Here 设计精浓度检测仪的原理图
酒精浓度检测仪的设计
酒精浓度测试仪应用到两种传感器：
气敏传感器 变式电阻传感器
气敏传感器是一种检测特定气体的传感器。它主要包括半 导体气敏传感器、接触燃烧式气敏传感器和电化学气敏传 感器等，其中用的最多的是半导体气敏传感器。它的应用 主要有：一氧化碳气体的检测、瓦斯气体的检测、煤气的 检测、氟利昂（R11、R12）的检测、呼气中乙醇的检测、 人体口腔口臭的检测等等
简述气敏电阻传感器的工作原理 :
气敏电阻是一种半导体敏感器件，它是利用气体的吸附而使半导体 本身的电导率发生变化这一机理来进行检测的。Your Topic Fra bibliotekoes Here
Your subtopic goes here
简述应变式电阻传感器的工作原理
电阻应变式传感器以电阻应变计为转换元件的电阻式传感器。电阻应变式 传感器由弹性敏感元件、电阻应变计、补偿电阻和外壳组成，可根据具体 测量要求设计成多种结构形式。弹性敏感元件受到所测量的力而产生变形 并使附着其上的电阻应变计一起变形。电阻应变计再将变形转换为电阻值 的变化，从而可以测量力压力、扭矩、位移、加速度和温度等多种物理量
中北大学测控电路课程设计酒精测试仪
测控电路设计专 业：业：班 级：级：姓 名：名：学 号号:有什么问题可以在我的百度空间里留言，另外本设计硬件电路有一个错误，相信聪明的你可以找的滴空间地址：/%C1%D6%D0%A1%D8%A366/ihome/ihom efeed目录 摘要4Abstract4第1章 方案设计51.1 设计要求51.2总体设计方案51.2.1硬件部分51.2.2软件部分51.3 可行性分析5第2章 单元电路设计62.1酒精传感器部分62.1.1 气敏传感器的选择与介绍62.1.2传感器检测模块电路72.1.3传感器检测模块电路原理8 2.2数据采集部分82.2.1数据采集器的选择与介绍82.2.2 ADC采集电路92.3数据处理（单片机）部分102.3.1单片机的选择与介绍102.3.2单片机系统电路122.4显示部分122.4.1数码管电路连接132.4.2数码管显示的原理13第3章 软件设计143.1 程序流程图14附录14附录1：整体原理电路图15附录2：总程序16致谢21参考文献21摘要近年来，随着我国经济的高速发展，人民的生活水平迅速提高，越来越多的人有了自己的私家车，而酒后驾车造成的交通事故也频频发生。
酒后驾车引起的交通事故是由于司机的过量饮酒造成人体内酒精浓度过高，麻痹神经，造成大脑反应迟缓，肢体不受控制等症状。
少量饮酒并不会有上述症状，即人体内酒精浓度比较低时，而人体内酒精超过某一个值时就会引起危险。
为此，需要设计一智能仪器能够监测驾驶员体内酒精含量。
目前全世界绝大多数国家都采用呼气酒精测试仪对驾驶人员进行现场检测，以确定被测量者体内酒精含量的多少，以确保驾驶员的生命财产安全。
此外，酒精测试仪也可应用于食品加工、酿酒等需要监控空气中酒精浓度的场合。
由此可见，酒精测试仪具有巨大的潜在用户群，市场前景十分广阔。
的潜在用户群，市场前景十分广阔。
酒精浓度检测仪主要是用来检测酒精浓度的，它主要由酒精传感器、模数转换器、单片机、转换器、单片机、LED LED显示构成。
酒精浓度测试仪的设计
目录1 引言 (1)1.1 本课题设计的目的和意义 (1)1.2 国内外发展现状 (1)1.3 酒精浓度测试仪科技新动向 (2)2.1 酒精浓度检测仪的原理说明 (4)2.1.1 酒精浓度检测仪构成部分 (4)2.1.2 酒精浓度检测仪原理 (4)2.1.3 呼出气体的测量方法 (4)2.1.4 数据的显示方法 (5)2.1.5 关于气体收集测量方法不同造成的影响 (5)2.2 酒精浓度监测仪的硬件电路设计 (5)2.2.1 传感器 (6)2.2.2 A/D转换电路 (8)2.2.3 ADC0809的引脚及功能 (9)2.2.4 AT89S52单片机 (11)2.2.5 LCD显示 (15)2.2.6 键盘 (15)2.2.7 声光报警 (17)3.1 主程序流程图 (18)3.1.1 数据采集子程序 (18)3.1.2 数据处理子程序 (19)3.1.3 键盘扫描子程序 (20)3.1.4 提示界面键盘子程序 (20)3.1.5 键盘阈值设定子程序 (20)3.1.6 显示子程序 (20)3.1.7 报警子程序 (21)3.2 调试分析 (22)3.2.1 硬件调试 (22)3.2.2 软件调试 (23)3.3 软件与硬件结合调试 (23)3.4 调试故障及原因分析 (23)4 结论 (24)参考文献 (25)致谢 (26)1 引言1.1 本课题设计的目的和意义酒后驾车是导致交通事故的一个主要因素，为了防止机动车辆驾驶人员酒后驾车，现场测试人体呼气中酒精含量已经受到重视，所以酒精浓度测试仪正在慢慢的得到广泛的关注与应用。
当酒精在人体血液内达到一定浓度时，就会麻痹神经，造成大脑反应迟缓，肢体不受控制等症状。
人对外界的反应能力及控制能力就会下降，处理紧急情况的能力也随之下降。
对于酒后驾车者而言，其血液中酒精含量越高，发生撞车的几率越大。
根据世界组织的事故调查，大约50%—69%的交通事故与酒后驾驶有关，酒后驾驶已经被列为车祸致死的主要原因[1]。
酒精浓度检测仪的设计
摘要本课题研究的是一种以MQ-3酒精传感器和PIC16F873A单片机为主，检测汽车驾驶员是否酒后驾车，并具有声光报警功能及LED显示功能的酒精浓度检测仪。
能够通过呼吸来测试驾驶员的血液酒精浓度值，既方便又省时。
本论文首先阐述了酒精浓度检测仪的意义和发展前景，设计了总体电路其中包括酒精传感器电路，显示电路，蜂鸣器报警电路等。
利用软件实现酒精浓度单位PPM与mg/L互换，音响提示，重复显示结果以及恢复显示。
论文还完成了酒精浓度检测电路的软件仿真、硬件焊接和调试的内容。
该电路通过LED数码管显示所测得的酒精浓度值，超过所设值后能够进行报警提示，在如今经济发展迅速的时代，随着私家车的增加，酒精浓度检测仪将成为交通等部门一种不可缺少的智能仪器。
关键词：MQ-3酒精传感器；PIC16F873A单片机；蜂鸣器；LED数码管IAbstractThis research is a MQ-3 alcohol sensor and PIC16F873A-based single-chip, testing whether the driver drunk and have sound and light alarm function and LED display the concentration of the alcohol detector. Through the driver's breathing to test the blood alcohol concentration value, a convenient and time-saving. In this paper, first of all, the alcohol concentration on the significance of detectors and development prospects of the overall circuit design including alcohol sensor circuit, display circuit, buzzer alarm circuit. The use of software units of alcohol concentration PPM and mg / L exchange, audio prompts to repeat the result will be displayed, as well as the restoration of show. Papers also completed alcohol concentration detection circuit simulation software, hardware and debug the contents of welding. The circuit through the LED digital display of the measured alcohol concentration value exceeds the set alarm value can be suggested that in today's era of rapid economic development, with the increase of private cars, alcohol concentration detector transport sector will become an indispensable instrument of intelligence.Key words: MQ-3 alcohol sensor; PIC16F873A microcontroller; Buzzer; LED digitaltubeII目录摘要 (I)Abstract ·····································································································I I第1章绪论 (1)1.1本文研究的目的和意义 (1)1.2国内外的发展现状 (1)1.3本文的设计内容 (2)第2章基本元器件的简介 (3)2.1酒精传感器简介 (3)2.1.1酒精传感器的结构和外形 (3)2.1.2酒精传感器的工作环境 (4)2.1.3酒精传感器的特性 (4)2.2 PIC16F873A芯片简介 (6)2.2.1 PIC16F873A芯片的引脚功能 (6)2.2.2 PIC16F873A单片机的核心区 (7)2.2.3 PIC16F873A单片机的外围区 (8)2.3本章小结 (9)第3章总体硬件电路设计 (10)3.1总体电路设计 (10)3.2传感器电路 (10)3.3 LED数码管电路 (11)3.4 蜂鸣器电路 (13)3.5 A/D转换电路 (13)3.6本章小结 (14)第4章总体软件设计 (15)4.1软件流程图 (15)4.1.1主程序 (15)4.1.2 A/D转换子程序 (17)4.1.3蜂鸣器报警子程序 (18)4.2模糊算法的基本原理 (18)4.3本章小结 (19)第5章软件仿真与系统实物 (20)III。
(完整版)酒精浓度测试仪设计详解
酒精浓度测试仪设计报告目录酒精浓度测试仪设计报告 (1)一、设计意义 (3)二、硬件设计 (3)1、设计框图 (3)2、乙醇信号检测及调理电路 (4)3、单片机电路 (7)4、显示电路 (8)5、供电及程序下载电路 (9)三、Protel硬件开发软件 (10)1．Protel软件组成 (10)2．PCB板设计 (11)四、软件编程 (13)1、软件流程图 (13)2、主程序 (14)五、下载与调试 (20)1、USB转串口驱动安装 (20)2、下载程序 (21)参考文献 (22)程序 (22)一、设计意义自《刑法修正案(八)》和修改后的《道路交通安全法》正式实施，“醉酒驾驶”正式入刑。
不仅交警部门，而且很多车主都期盼能够有便携仪器方便地测量气体酒精浓度，为安全驾驶提供保障，有效减少重大交通事故的发生。
本研究设计的酒精浓度测试仪是一款实用性强、安全可靠的气体乙醇浓度检测工具，采用高精度MQ-3乙醇气体传感器对空气中的乙醇浓度进行检测，利用宏晶公司高性能低成本单片机STC89C52对检测信号进行A/D转换和处理，最后通过液晶屏显示输出。
本研究设计的酒精浓度测试仪还具有醉酒阈值设定功能，可以根据法律法规或用户需要设定修改醉酒阈值，并进行保存。
二、硬件设计1、设计框图本研究设计的酒精浓度测试仪框图如图1所示。
MQ-3乙醇气体传感器输出信号经信号调理电路处理，输出随乙醇浓度变化的电压信号，该电压信号送入单片机系统，经AD转换，与设定的醉酒阈值进行比较，并显示或报警。
图1 酒精浓度测试仪方框图2、乙醇信号检测及调理电路MQ-3乙醇气体传感器可以应用用于机动车驾驶人员及其他严禁酒后作业人员的现场检测，也用于其他场所乙醇蒸汽的检测。
其技术特点为：●对乙醇蒸汽有很高的灵敏度和良好的选择性●快速的响应恢复特性●长期的寿命和可靠的稳定性●简单的驱动回路主要技术指标：MQ-3乙醇气体传感器灵敏度曲线如图2所示，其传感原理为气敏电阻的输出阻值随乙醇气体等浓度变化而变化。
基于机器学习的酒精浓度测试仪设计毕业设计
基于机器学习的酒精浓度测试仪设计毕业
设计
1. 简介
本文档旨在介绍一份基于机器研究的酒精浓度测试仪设计的毕业设计。
该设计旨在利用机器研究算法来确保酒精测试的准确性和可靠性。
2. 设计目标
本设计的主要目标有以下几点：
- 开发一种能够在简单操作下进行酒精浓度测试的测试仪；
- 利用机器研究算法提高测试准确性，并尽量排除测试仪带来的误差；
- 设计一个可靠的系统，确保测量结果的可信度；
- 实现数据的实时收集和分析。
3. 设计步骤
以下是设计步骤的概述：
1. 确定测试仪的硬件需求，如传感器、数据采集装置等；
2. 开发一个酒精浓度测试算法，通过机器研究对测量数据进行处理和分析；
3. 设计一个用户友好的界面，供用户操作和读取结果；
4. 开发一个实时数据收集和存储系统，以便后续数据分析和处理。
4. 设计实施
在实施设计时，可以按照以下步骤进行：
1. 确定测试仪的整体结构和组件需求；
2. 购买所需的硬件设备，并进行组装和连接；
3. 开发测试算法，并使用机器研究方法进行优化；
4. 设计并实现用户界面，包括操作按钮和结果显示；
5. 搭建实时数据收集和存储系统，确保数据可靠性和实时性；
6. 进行测试和调试，并不断优化系统性能；
7. 编写毕业设计报告，记录设计过程、结果和总结。
5. 结论
通过基于机器研究的酒精浓度测试仪设计，可以提高测试准确性和可靠性，为酒精浓度测试提供一种有效的工具。
同时，该设计
过程还能够培养学生的硬件设计、算法优化和系统开发能力，达到毕业设计的目标。
以上是关于基于机器学习的酒精浓度测试仪设计毕业设计的文档内容。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
测控电路课程设计专业：测控电路与仪器班级：12050342姓名：李天照学号：1205034219目录一、前言 (4)二、酒精测试仪总体方案设计 (4)2.1 酒精浓度检测仪设计要求分析 (4)2.2 酒精浓度检测仪设计方案 (4)三、硬件设计 ....................................................... ..53.1 传感器的选择 ............................................... .. 53.2 A/D转换电路 (6)3.3 89C51单片机系统 (9)3.4 LED显示电路 (12)3.5 报警电路 (13)四、软件设计 (14)4.1 主程序框图 (14)4.2 数据采集子程序程序框图 (15)4.3 报警子程序程序框图 (15)五、课程设计系的心得体会 (17)六、参考文献 (17)附图整体电路图 (18)酒精浓度检测仪的设计一、前言近年来，我国越来越多的人有了自己的私家车，而酒后驾车造成的交通事故也频繁发生。
为此，我国将酒驾列入刑法范围内，所以需要设计一智能仪器能够检测驾驶员体内酒精含量。
本课程设计研究的是一种以气敏传感器和单片机A/D转换器为主，检测驾驶员呼出气体的酒精浓度，并具有声光报警功能的空气酒精浓度监测仪。
其可检测出空气环境中酒精浓度值，并可根据不同的环境设定不同的阈值，对超过的阈值进行声光报警来提示危害。
本课题分为两部分：硬件设计部分和软件设计部分。
硬件部分为利用MQ3气敏传感器测量空气中酒精浓度，并转换为电压信号，经A/D转换器转换成数字信号后传给单片机系统，由单片机及其相应外围电路进行信号的处理，显示酒精浓度值以及超阈值声光报警。
程序采用模块化设计思想，各个子程序的功能相对独立，便于调试和修改。
而硬件电路又大体可分为单片机小系统电路、A/D转换电路、声光报警电路、LED显示电路，，各部分电路的设计及原理将会在硬件电路设计部分详细介绍。
二、酒精测试仪总体方案设计2.1 酒精浓度检测仪设计要求分析设计的酒精浓度测试仪应具有如下特点：（1）数据采集系统以单片机为控制核心，外围电路带有LED显示电路，无需要其他计算机，用户就可以与之进行交互工作，完成数据的采集、存储、计算、分析等过程。
（2）系统具有低功耗、小型化、高性价比等特点。
（3）从便携式的角度出发，系统成功使用了数码管显示器。
由单片机系统控制LED 显示来实现人机交互操作，界面友好。
（4）软件设计简单易懂。
2.2 酒精浓度检测仪设计方案设计时，考虑酒精浓度是由传感器把非电量转换为电量，传感器输出的是0-5伏的电压值且电压值稳定，外部干扰小等。
因此，可以直接把传感器输出电压值经过A/D转换器转换得到数据送入单片机进行处理。
此外，还需接人LED显示，报警电路等。
其总体框图如图2-1所示。
图2-1 基本工作原理图三、硬件设计3.1 传感器的选择本系统直接测量的是呼气中的酒精浓度，再转换为血液中的酒精含量浓度，故采用气敏传感器。
考虑到周围空气中的气体成分可能影响传感器测量的准确性，所以传感器只能对酒精气体敏感，对其他气体不敏感，故选用MQ3型气敏传感器。
其有很高的灵敏度、良好的选择性、长期的使用寿命和可靠的稳定性。
MQ3型气敏传感器由微型Al2O3，陶瓷管和SnO2敏感层、测量电极和加热器构成的敏感元件固定在塑料或不锈钢的腔体内，加热器为气敏元件的工作提供了必要的工作条件。
传感器的标准回路有两部分组成。
其一为加热回路，其二为信号输出回路，它可以准确反映传感器表面电阻值的变化。
传感器的表面电阻RS的变化，是通过与其串联的负载电阻RL上的有效电压信号VRL输出面获得的。
负载电阻RL可调为0．5-200K。
加热电压Uh为5v。
上述这些参数使得传感器输出电压为0-5V。
MQ3型气敏传感器的结构和外形、标准回路、传感器阻值变化率与酒精浓度、外界温度的关系图如图3-3所示。
为了使测量的精度达到最高，误差最小，需要找到合适的温度，一般在测量前需将传感器预热5分钟。
MQ-3型气敏传感器的敏感部分是由金属氧化物（二氧化锡）的N型半导体微晶烧结层构成。
当其表面吸附有被测气体酒精分子时，表面导电电子比例就会发生变化，从而其表面电阻会随着被测气体浓度的变化而变化。
由于这种变化是可逆的，所以能重复使用。
图3-1 MQ3 结构和外形图3-2 MQ3 结构图图3-3 传感器阻值变化率与酒精浓度、外界温度之间的关系在系统电路调试正确以后，要作改进工作，使数码管上正确显示所测的酒精气体浓度值。
之前显示的是酒精浓度值与电压的对应关系，所以要显示酒精浓度值，需要找到电压与浓度之间的关系，然后才能建立酒精浓度值与显示的映射关系。
测量用的酒精溶液是用无水乙醇和纯净水按体积比来配制的，单位mL/mL表示的是1mL酒精溶液中含酒精的体积。
准备多个不同浓度的酒精气体样品，最小为100ppm，依次增加300ppm，再依次用气敏传感器检测，记录对应的电压值，记录样品的浓度和电压值之间的关系，根据曲线图的走向可以看出传感器的酒精浓度检测大致范围，然后根据这个范围选择11个合适的浓度值，多次测量电压值，再取平均值作为最后电压值，把10个标准区间范围定下来，如表1。
档位酒精浓度C1 C2 C3C0 100ppm1 400ppm2 700ppm3 1000ppm4 1300ppm5 1600ppm6 1900ppm7 2200ppm8 2500ppm9 2700ppm表1根据表所对应的关系，修改数据处理程序部分，建立酒精浓度和电压之间的关系。
使最终显示的数据为酒精浓度值。
3.2 A/D转换电路在单片机应用系统中，被测量对象的有关变化量，如温度、压力、流量、速度等非电物理量，须经传感器转换成连续变化的模拟电信号（电压或电流），这些模拟电信号必须转换成数字量后才能在单片机中用软件进行处理。
实现模拟量转换成数字量的器件称为A/D转换器（ADC）。
A/D转换器大致分有三类：一是双积分A/D转换器，优点是精度高，抗干扰性好，价格便宜，但速度慢；二是逐次逼近型A/D转换器，精度、速度、价格适中；三是∑-△A/D转换器。
该设计中选用的是ADC0809属第二类，是8位A/D转换器。
0809具有8路模拟信号输入端口，地址线（23-25脚）可决定那一路模拟信号进行A/D转换。
22脚为地址锁存控制，当输入为高电平时，对地址信号进行锁存。
6脚为测试控制，当输入一个2μs 的高电平脉冲时，就开始A/D转换。
7引脚为A/D转换结束标志，当A/D转换结束时，7脚输出高电平。
9脚为A/D转换数据输出允许端，当OE脚为高电平时，A/D转换数据输出。
10脚为0809的时钟输入端。
3.2.1 ADC0809的引脚及功能逐次比较型A/D转换器在精度、速度、和价格上都适中，是最常用的A/D转换器件。
芯片采用的是ADC0809，以下介绍ADC0809的引脚及功能。
芯片如图3-4所示。
图3-4 ADC0809的引脚ADC0809是一种逐次比较式8路模拟输入、8位数字量输出的A/D转换器。
由图可见，ADC0809共有28个引脚，采用双列直插式封装。
主要引脚功能如下：⑴ IN0-IN7是8路模拟信号输入端。
⑵ D0-D7是8位数字量输入端。
⑶ A、B、C与ALE控制8路模拟通道的切换，A、B、C分别与3根地址线或数据线相连，3位编码对应8个通道地址端口。
需要注意的是：ADC0809虽然有8路模拟通道可以同时输入8路模拟信号，但每个瞬间只能换1路，共用一个A/D转换器进行转换，各路之间的切换由软件改变C、A、B 引脚上的代码来实现。
地址锁存与译码电路完成对 A、B、C 3个地址位进行锁存和译码，其译码输出用于通道选择，其转换结果通过三态输出锁存器存放、输出，因此可以直接与系统数据总线相连，图3-5为通道选择表。
图3-5 通道选择表⑷ OE、START、CLK为控制信号端，OE为输出允许端，START为启动信号输入端，CLK为时钟信号输入端。
⑸ VR (+)和VR(-)为参考电压输入端。
3.2.2 ADC0809的结构及转换原理ADC0809的结构框图如图3-6。
ADC0809采用逐次比较的方法完成A/D转换的，由单一的+5V电源供电。
片内有锁存功能的8路选1的模拟开关，由C、B、A引脚的功能来决定所选的通道。
0809完成一次转换需100μs左右，输出具有TTL三态锁存缓冲器，可直接连接到MCS-51的数据总线上。
通过适当的外接电路，0809可对0-5V的模拟信号进行转换。
图3-6 ADC0809的结构框图3.2.3 ADC0809连线图ADC0809与单片机的连线图如图3-7：START CLKOEV R (+) V R (－) V CC GNDEOCD0 . . . D7三态输出锁存器8位A/D 转换器地址锁存与密码C B A ALE8 路模拟量开 关IN7 …. IN0图3-7 ADC0809的连线图3.3 89C51单片机系统单片机是一种集成电路芯片，采用超大规模技术把具有数据处理能力(如算术运算，逻辑运算、数据传送、中断处理)的微处理器(CPU)，随机存取数据存储器(RAM)，只读程序存储器(ROM)，输入输出电路(I/O口)，可能还包括定时计数器，串行通信口(SCI)，显示驱动电路(LCD或LED驱动电路)，脉宽调制电路(PWM)，模拟多路转换器及A/D转换器等电路集成到一块单块芯片上，构成一个虽小然而完善的计算机系统。
这些电路能在软件的控制下准确、迅速、高效地完成程序设计者事先规定的任务。
3.3.1 单片机片内结构51单片机的片内结构如图3-8所示。
它把那些作为控制应用所必需的基本内容都集成在一个尺寸有限的集成电路芯片上。
按功能划分，它有如下功能部件组成：⑴微处理器（CPU）。
⑵数据存储器(RAM)。
⑶程序存储器（ROM/EPROM）。
⑷ 4个8位并行I/O口（P0口、P1口、P2口、P3口）。
⑸一个串行口。
⑹ 2个16位定时器、计数器。
⑹ 2个16位定时器、计数器。
⑺ 中断系统。
⑻ 特殊功能寄存器（SFR ）。
图3-8 51单片机片内结构 上述功能部件都是通过片内单一总线连接而成，其基本结构依旧是CPU 加上外围芯片的传统结构模式。
但CPU 对各种功能部件的控制是采用特殊功能寄存器的集中控制方式。
从硬件角度来看，与MCS-51指令完全兼容的新一代AT89CXX 系列机，比在片外加EPROM 才能相当的8031单片机抗干扰性能强，与87C51单片机技能相当，但功耗小。
程序修改直接用+5V 或+12V 电源擦除，更显方便、而且其工作电压放宽至2.7V-6V ，因而受电压波动的影响更小，而且4K 的程序存储器完全能满足单片机系统的软件要求，故AT89C51单片机是构造本检测系统的更理想的选择。
