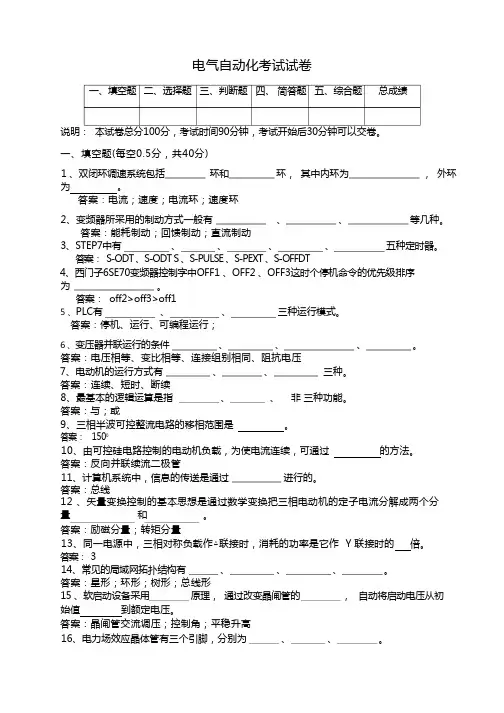

电气自动化考试试卷
一、填空题（每空0.5分，共40分）
1、双闭环调速系统包括环和环，其中内环为，外环为。

答案：电流；速度；电流环；速度环
2、变频器所采用的制动方式一般有、、等几种。

答案：能耗制动；回馈制动；直流制动
3、STEP7中有、、、、五种定时器。

答案：S-ODT、S-ODT S、S-PULSE、S-PEXT、S-OFFDT
4、西门子6SE70变频器控制字中OFF1、OFF2、OFF3这时个停机命令的优先级排序为。

答案：off2>off3>off1
5、PLC有、、三种运行模式。

答案：停机、运行、可编程运行；
6、变压器并联运行的条件、、、。

答案：电压相等、变比相等、连接组别相同、阻抗电压
7、电动机的运行方式有、、三种。

答案：连续、短时、断续
8、最基本的逻辑运算是指、、非三种功能。

答案：与；或
9、三相半波可控整流电路的移相范围是。

答案：1500
10、由可控硅电路控制的电动机负载，为使电流连续，可通过的方法。

答案：反向并联续流二极管
11、计算机系统中，信息的传送是通过进行的。

答案：总线
12、矢量变换控制的基本思想是通过数学变换把三相电动机的定子电流分解成两个分量和。

答案：励磁分量；转矩分量
13、同一电源中，三相对称负载作△联接时，消耗的功率是它作Y联接时的倍。

答案：3
14、常见的局域网拓扑结构有、、、。

答案：星形；环形；树形；总线形
15、软启动设备采用原理，通过改变晶闸管的，自动将启动电压从初始值到额定电压。

答案：晶闸管交流调压；控制角；平稳升高
16、电力场效应晶体管有三个引脚，分别为、、。

答案：源极S；栅极G；漏极D
17、PLC内部有许多辅助继电器，其作用相当于继电接触控制系统中的
答案：中间继电器
18、自动控制系统的动态性能指标有、、。

答案：最大超调量、调整时间、振荡次数
19、PLC容量的选择包括和用户程序两方面参数。

答案：I/O点数、存储容量
20、根据变频器的不同，变频调速可以分为变频调速和变频调速两种。

答案：交—交、交—直—交
21、在自动调速系统中按有无反馈回路分为开环控制系统和系统。

答案：闭环控制
22、交变电流在导体内趋于导体表面流动的现象称为。

答案：趋肤效应
23、灯泡A的标称值为“220V、100W ”，灯泡B的标称值为“220V 25W”。

若将它们串联接在220V电压上，则灯A的端电压是V，灯B的端电压是V。

灯B消耗的功率是灯A的倍。

答案：44V；176V；4倍；
24、表示交流电大小的三个物理量分别是__________、__________和__________。

答案：最大值；平均值；有效值；
25、变压器短路试验的目的是为了测定其________ 、________ 和________ 。

答案：短路损耗；短路阻抗；阻抗电压；
26、一段导线电阻为R，如果将它从中间对折后，并为一段新的导线，则新电阻值
为Ω。

答案：R/4；
27、内部过电压包括：、、。

答案：操作过电压；电弧接地过电压；谐振过电压；
28、可编程序控制器采用的工作方式。

答案：循环扫描；
29、二进制数1110转换成十进制数是___________。

答案：14
30、直流电动机的调速方法有改变电枢回路电阻、改变励磁回路电阻和________________三种。

答案：改变电枢电压
31、计算机通常有总线、总线和控制总线。

答案：地址；数据
32、IGBT是表示。

答案：绝缘栅双极型晶体管
33、在安装功率表时，必须保证电流线圈与负载相联，而电压线圈与负载相联。

答案：串；并
34、有一个表头，满偏电流I g=100uA，内阻r g=1KΩ。

若要将其改装成量程为1A的电流表，需要并联的分流电阻。

答案：0.1Ω
35、母线相序的色别规定U、V、W依次为、、色。

答案：黄、绿、红
36、在许多电源共同作用的电路中，任何一个支路中的电流等于各个电源单独作用时，在这个支路产生的电流的代数和这种方法称为。

答案：叠加原理
37、正弦交流电的“三要素”分别为最大值、频率和。

答案：初相位
38、低压电器触头的常见故障有____________、___________和触头熔焊三方面表现。

答案：触头过热；触头磨损；
二、选择题（每题0.5分，共10分）
1、三相异步电动机的三个接线端的首端与电源三根火线的三个尾端毗连成一点，称为(）
A :单相联接
B:三角形连接
C:星形连接
D:不确定
答案:C
2、一个电热器接到10Ｖ的直流电源上，产生必然的热功率，把它改接到互换电源上，便产生的热功率是直流时的一半，则交流电压的最大值应是
A :7.07Ｖ；
B:5Ｖ；
C:14Ｖ；
D:10Ｖ。

答案:D
3、R1和R2为两个串联电阻器，已知阻值R1=4R2若电阻器R1上消耗的功率为1W则电阻器R2上消耗的功率为（
A :5W
B:20W
D:400W
答案:C
4、三相异步电动机的起动电流是指
A :定子绕组的线电流
B:定子绕组的相电流
C:转子电流
D:以上都不是
答案:B
5、电路中，任一瞬间流入节点的电流之和等于流出该节点的电流之和，这称为
A :回路电压定律
B:楞次定律
C:节点电流定律
D:欧姆定律
答案:C
6、三相异步电动机运行中，一相熔断器熔丝烧断，则该电动机将
A :立即停转
B:还是运转
C:转速降低，电流增大，甚至烧坏
D:转速忽大忽小，最后遏制
答案:C
7、电源中性点不接地系统中将设备外壳接地，保护人身保险，这属于
B:工作接地
C:保护接零
D:频频接地
答案:A
8、一台他励直流电动机在带恒转矩负载运行中，若其他条件稳定，只降低电枢电压，则在重新稳定运行后，其电枢电流将
A :稳定
B:降低
C:回升
D:升降不一定
答案:A
9、将直流电动机电枢绕组的动能转变成电能消耗在电阻上称为
A :反接制动
B:回馈制动
C:能耗制动
D:机械制动
答案:B
10、正弦交流电的分解式I=Imsinωt+φ)中，φ表示
A :频次
B:相位
C:初相位
答案:C
11、变频调速系统在基速以下一般采用（）的控制方式。

A.恒磁通调速
B.恒功率调速
C.变阻调速
D.调压调速
答案：A
12、在晶间管--电动机调速系统中，为了补偿电动机端电压降落，应采取( )。

A．电流正反馈
B．电流负反馈
C．电压正反馈
D．电压负反馈
答案：D
13、一台三相异步电动机，其铭牌上标明额定电压为220/380V，其接法应是（）。

A.Y/△
B.△/Y
C.△/△
D.Y/Y
答案：B
14、SIMATIC S7-300的工作存储器是集成的（），用来存储程序处理需要的那一部分程序。

A.RAM
B.ROM
C.FEPROM
D.EPROM
答案：A
15、要改变直流电动机的旋转方向，则下列说法正确的是（）。

A.改变电源极性
B.改变电源相序
C.改变电枢电流和励磁电流的方向
D.改变电枢电流或者和励磁电流的方向
答案：D
16、在梯形图编程中，传送指令（MOV）的功能是（）。

A.将源通道内容传送给目的通道，源通道内容清零
B.将源通道内容传送给目的通道，源通道内容不变
C.将目的通道内容传送给源通道，目的通道内容清零
D.将目的通道内容传送给源通道，目的通道内容不变答案：B
17、多芯导线中规定用作保护零线的颜色是（）
A.红色
B.白色
C.黑色
D.黄绿相间
答案：D
18、在PC中，可以通过编程器修改或增删的是（）
A.系统程序
B.用户程序
C.工作程序
D.任何程序
答案：B
19、变频调速中的变频器( )。

A.只具有调压的功能
B.只具有调频的功能
C.都具有调压和调流的功能
D.都具有调压和调频的功能
答案：D
20、在下述仪表中，不能交直流两用的是（）仪表。

A．磁电系
B．电磁系
C．电动系
D．数字系
答案：A
三、判断题（每题1分，共10分）
1、电流互感器二次侧不允许开路，电压互感器二次侧不允许短路。

√
2、可以用热继电器对设备进行短路保护。

X
3、可以使用试电笔检测690V电压等级电源。

X
4、变频装置带电机运行，正常情况下电机加速时变频装置电流会增大，减速时变频装置中间直流回路电压会升高。

√
5、大的电机、变压器（包括自耦变压器）在断开电源后，维护前要对绕组其进行接地放电。

√
6、在进行设备电源接线的时候一般先接电源侧，再接设备侧。

X
7、24VDC电源如果M端接地，则24V+端电位为+24V，如果24V+端接地，则M端电位为-24V，如果两端都接地，会烧坏24V电源。

√
8、中性点不接地系统允许短时间单相接地运行。

√
9、万用表在进行电阻测量的时候必须停电进行，对于DP电缆检查时需要将相关从站停电检查。

√
10、在用手接触控制电路板前需要将手对地放电，确保身体不带静电，防止损坏电路板。

必要时佩戴防静电腕带。

四、简答题（每题4分，共20分）
1、接触器与中间继电器有何不同？
答案：接触器主要用于控制主回路，触头容量大，具有很强的灭弧能力，操作频率高，寿命长。

而中间继电器触头容量小，没有灭弧室，不能用于控制主回路，只能作为控制回路的控制信号。

只有当容量低于5A以下的主回路，可用中间继电器代替。

2、运行中的变压器应做哪些巡视检查？
答案：①声音是否正常；
②检查变压器有无渗油、漏油现象、油的颜色及油位是否正常；
③变压器的电流和温度是否超过允许值；
④变压器套管是否清洁，有无破损裂纹和放电痕迹；
⑤变压器接地是否良好。

3、6SE70变频器报警A3
4、A43应该如何处理？
答：目前这两种报警的出现都是因为速度反馈编码器信号出现问题，检查编码器电缆连接是否有松
动，编码器连轴器连接是否有松动。

在P100参数改为3（无速度反馈矢量控制方式）下，A34、A43报警依然存在，如果需要消除可以将参数P130由11改为10，则不会再出现报警A34、A43。

4、西门子PLC“SM 321 DI16XDC24V”模块型号的含义？
答案:DI：数字量输入模块
16：输入接口16点（位）
DC24：工作电压直流24V
5、说明PROFIBUS DP的访问机制？
答案：连接在PROFIBUS网络上的站点，按照它们的地址顺序组成一个逻辑令牌环，令牌从低站地址到高站地址传递，如果传递到最高站地址126，则跳回到最低站地址重新开始。

获得令牌的主站可以在拥有令牌期间，对属于它的从站进行发送或读取数据的操作，令牌只在主动站点间进行传递，PROFIBUS DP从站通常为被动站点，不能得到令牌。

PROFIBUS DP通常为一主多从，主站轮询从站，以保证通讯的实时性。

五、综合题（第1题5分，第2题15分，共20分）
1、画出电机正反装启动的电路图。

2、上题中电机正反转，如果采用PLC控制，自己设计一个PLC系统的设计，选型采用西门子s7-300系列，将硬件配置、I/o点数、点号表及梯形逻辑图画出。

<当您做完这些题的时候，如果您有什么想法，请写在下面，O(∩_∩)O谢谢>。
