水电图纸识图技巧总结

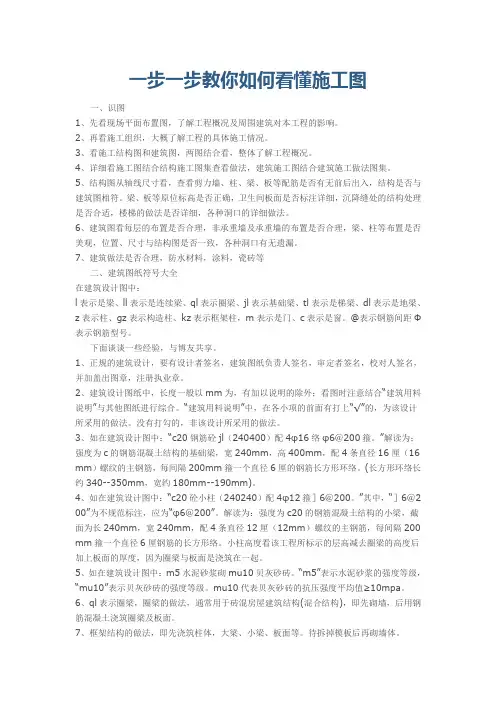

如何看懂水电施工图,一步一步教会看
一步一步教你如何看懂施工图一、识图1、先看现场平面布置图，了解工程概况及周围建筑对本工程的影响。
2、再看施工组织，大概了解工程的具体施工情况。
3、看施工结构图和建筑图，两图结合看，整体了解工程概况。
4、详细看施工图结合结构施工图集查看做法，建筑施工图结合建筑施工做法图集。
5、结构图从轴线尺寸看，查看剪力墙、柱、梁、板等配筋是否有无前后出入，结构是否与建筑图相符。
梁、板等原位标高是否正确，卫生间板面是否标注详细，沉降缝处的结构处理是否合适，楼梯的做法是否详细，各种洞口的详细做法。
6、建筑图看每层的布置是否合理，非承重墙及承重墙的布置是否合理，梁、柱等布置是否美观，位置、尺寸与结构图是否一致，各种洞口有无遗漏。
7、建筑做法是否合理，防水材料，涂料，瓷砖等二、建筑图纸符号大全在建筑设计图中：l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁、z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗。
@表示钢筋间距Φ表示钢筋型号。
下面谈谈一些经验，与博友共享。
1、正规的建筑设计，要有设计者签名，建筑图纸负责人签名，审定者签名，校对人签名，并加盖出图章，注册执业章。
2、建筑设计图纸中，长度一般以mm为，有加以说明的除外；看图时注意结合“建筑用料说明”与其他图纸进行综合。
“建筑用料说明”中，在各小项的前面有打上“√”的，为该设计所采用的做法。
没有打勾的，非该设计所采用的做法。
3、如在建筑设计图中：“c20钢筋砼jl（240400）配4φ16络φ6＠200箍。
”解读为：强度为c的钢筋混凝土结构的基础梁，宽240mm，高400mm，配4条直径16厘（16mm）螺纹的主钢筋，每间隔200mm箍一个直径6厘的钢筋长方形环络。
(长方形环络长约340--350mm，宽约180mm--190mm)。
4、如在建筑设计图中：“c20砼小柱（240240）配4φ12箍］6＠200。
如何看懂水电施工图,一步一步教会看
一步一步教你如何看懂施工图一、识图1、先看现场平面布置图，了解工程概况及周围建筑对本工程的影响。
2、再看施工组织，大概了解工程的具体施工情况。
3、看施工结构图和建筑图，两图结合看，整体了解工程概况。
4、详细看施工图结合结构施工图集查看做法，建筑施工图结合建筑施工做法图集。
5、结构图从轴线尺寸看，查看剪力墙、柱、梁、板等配筋是否有无前后出入，结构是否与建筑图相符。
梁、板等原位标高是否正确，卫生间板面是否标注详细，沉降缝处的结构处理是否合适，楼梯的做法是否详细，各种洞口的详细做法。
6、建筑图看每层的布置是否合理，非承重墙及承重墙的布置是否合理，梁、柱等布置是否美观，位置、尺寸与结构图是否一致，各种洞口有无遗漏。
7、建筑做法是否合理，防水材料，涂料，瓷砖等二、建筑图纸符号大全在建筑设计图中：l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁、z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗。
@表示钢筋间距Φ表示钢筋型号。
下面谈谈一些经验，与博友共享。
1、正规的建筑设计，要有设计者签名，建筑图纸负责人签名，审定者签名，校对人签名，并加盖出图章，注册执业章。
2、建筑设计图纸中，长度一般以mm为，有加以说明的除外；看图时注意结合“建筑用料说明”与其他图纸进行综合。
“建筑用料说明”中，在各小项的前面有打上“√”的，为该设计所采用的做法。
没有打勾的，非该设计所采用的做法。
3、如在建筑设计图中：“c20钢筋砼jl（240400）配4φ16络φ6＠200箍。
”解读为：强度为c的钢筋混凝土结构的基础梁，宽240mm，高400mm，配4条直径16厘（16 mm）螺纹的主钢筋，每间隔200mm箍一个直径6厘的钢筋长方形环络。
(长方形环络长约340--350mm，宽约180mm--190mm)。
4、如在建筑设计图中：“c20砼小柱（240240）配4φ12箍］6＠200。
水电安装图纸怎么看
水电安装图纸怎么看
要使家中的水电安装的完美实用，首先要学会看懂图纸，这样才方便与工人进行水电结构的沟通，也方便最后的水电验收，那么水电安装图纸怎么看呢？想要了解的朋友不妨和小编一起来看看吧！
一、水电安装图纸怎么看
想要看懂水电图纸，首先要对图纸上的符号进行大概的了解：
①SC：焊接钢管、②PC：PVC聚乙烯阻燃性塑料管、③CT：桥架、④MR：金属线槽、⑤PR：塑制线槽、⑥WC：沿墙暗敷设、⑦WS(WE)：沿墙明敷设、⑧CC：沿顶板暗敷设、F：暗敷在地板内、⑩CE：沿顶板明敷、⑪SCE：吊顶内、⑫YJV：电缆、⑬SYV：电视线、⑭PE：接地(黄绿相兼)、PEN：接零(蓝色)、3相线(火线)：A项(黄)、B项(绿)、C项(红)、KV：(电压)千伏、BV：聚氯乙烯单层塑料电线、BVV：聚氯乙烯双层塑料电线、⑮MEB：总等电位、⑯LEB：局部等电位。
2、线路敷设方式代号
①代号PVC：用阻燃塑料管敷设、②代号PA：暗设在屋面、③代号VXG：用塑制线槽敷设、④代号GXG：用金属线槽敷设、⑤代号LA：暗设在梁内。
3、对水电的符号大概有了了解之后，先要看水电图纸上主要的整体结构，然后比对室内与图纸的每一个符号，并标记在图纸上。
由此一来，看水电图纸就容易多了。
小编总结：以上就是小编为大家分享的水电安装图纸怎么看，看完以上的分享之后是不是对水电的符号有了相应的了解了呢!希望以上的分享能够帮助到大家，如需了解更多相关信息，请继续关注齐家网网站。

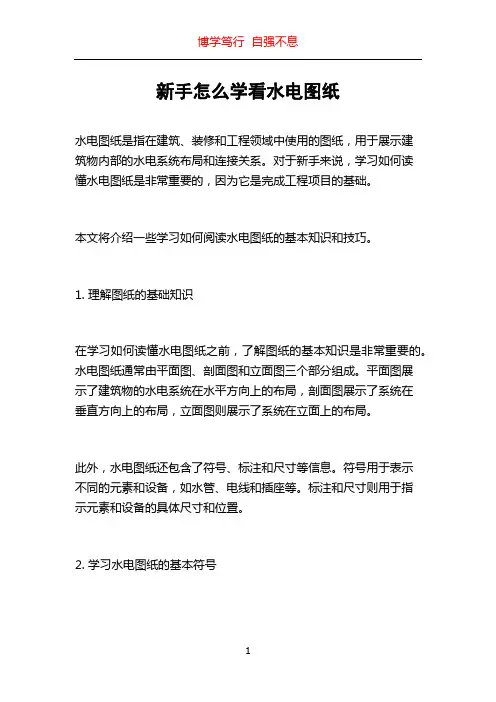

新手怎么学看水电图纸
新手怎么学看水电图纸水电图纸是指在建筑、装修和工程领域中使用的图纸，用于展示建筑物内部的水电系统布局和连接关系。
对于新手来说，学习如何读懂水电图纸是非常重要的，因为它是完成工程项目的基础。
本文将介绍一些学习如何阅读水电图纸的基本知识和技巧。
1. 理解图纸的基础知识在学习如何读懂水电图纸之前，了解图纸的基本知识是非常重要的。
水电图纸通常由平面图、剖面图和立面图三个部分组成。
平面图展示了建筑物的水电系统在水平方向上的布局，剖面图展示了系统在垂直方向上的布局，立面图则展示了系统在立面上的布局。
此外，水电图纸还包含了符号、标注和尺寸等信息。
符号用于表示不同的元素和设备，如水管、电线和插座等。
标注和尺寸则用于指示元素和设备的具体尺寸和位置。
2. 学习水电图纸的基本符号理解水电图纸中使用的符号是学习如何阅读图纸的关键。
每种符号都代表着一种特定的元素或设备。
例如，一个图上的小圆表示一个插座，一个带箭头的线表示电线，一个直线表示水管，等等。
为了更好地理解和记忆这些符号，可以通过参考水电图纸相关的书籍、教程和在线资源来学习。
这些资源通常提供了详细的符号图解和说明，帮助新手了解每个符号的含义和用途。
3. 学习水电系统的基本原理在学习如何阅读水电图纸之前，了解水电系统的基本原理也是非常重要的。
了解水电系统的工作原理可以帮助新手更好地理解图纸中的布局和连接关系。
例如，了解水管的布置原理可以帮助新手分析图纸中的水管走向和连接方式。
可以通过阅读相关的教材和参加培训课程来学习水电系统的基本知识。
此外，实际参与工程项目可以提供宝贵的经验和实践机会，帮助新手更好地理解水电系统的运行和设计原理。
4. 分析图纸的布局和连接关系一旦掌握了图纸的基础知识和水电系统的基本原理，新手就可以开始分析图纸的布局和连接关系了。
首先，可以先进行整体观察，了解水电系统的全貌和主要组成部分。
然后，可以逐步深入分析各个细节，例如水管和电线的连接方式、布置位置和路径等。
如何看水电图纸
如何看水电图纸一、水电图纸1.看图纸包含的哪些内容，做到对整套图纸的大致了解，包括封皮、目录、设计说明、系统图、照明平面图、弱电平面图、管井详图2.看目录，记住每一项的内容，包括设计说明，相对应的图号，以便于施工3.看设计说明，仔细阅读，并且要记住，这是施工需要的很多数据，比如电缆的规格型号，管道的敷设，还有使用的材料等都在说明中4.看系统图，系统图是整个供电系统或者是供水系统详解，供电、配电箱电柜配置、电表配置、入户线配置等系统图例，要从前往后看，逐个弄明白，供水系统也是一样5.看强弱电平面图，就是从户箱开始，逐个回路看，包括照明、插座、网络插座、有线插座等内容，必须弄清楚，方便施工6.看管井详图，关系到电缆分支的做法，比如穿刺，T接等二、图纸符号1.明敷常用符号LM一沿屋架或者是屋架下沿敷设ZM一沿柱敷设QM一沿墙敷设pL一沿顶棚敷设2.暗敷符号LA一暗敷在梁内ZA一暗敷在柱内QA一暗敷在墙内PA一暗敷在顶棚内DA一暗敷在地面内pNA一暗敷在不能进入吊顶内3.线管敷设符号pvC一阻燃塑料管敷设DGL一电工钢管敷设VXG一塑制线管敷设GXG一金属线管敷设KRG一可绕型塑管敷设三、看图注意事项1.水路施工图①看水施工图将平面图和系统图对照，才知道管道的走向，在什么地方分配水电，以及配水管子的标高，考虑给水和排水措施，用水设施是合理②一般来说给水标高距完成地面一米一，还有洗衣机有没有排水地漏，是不是专用洗衣机地漏，存水弯有没有，位置是否合理，依据图纸和经验施工2.电路图纸①插座安装高度是多少，配电箱装什么位置，空间是否合理，卫生间的等电位，还有接地的效果等，防雷接地就看引下线位置《接地图》与《防雷图》引下线位置是否对应，几级防雷，避雷网大小的规范范围等3.各类型水电符号代表的意思。

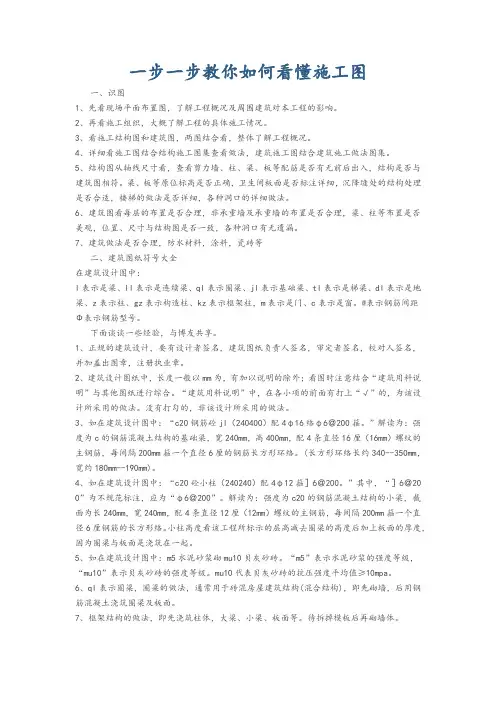

如何看懂水电施工图,一步一步教会看
一步一步教你如何看懂施工图一、识图1、先看现场平面布置图，了解工程概况及周围建筑对本工程的影响。
2、再看施工组织，大概了解工程的具体施工情况。
3、看施工结构图和建筑图，两图结合看，整体了解工程概况。
4、详细看施工图结合结构施工图集查看做法，建筑施工图结合建筑施工做法图集。
5、结构图从轴线尺寸看，查看剪力墙、柱、梁、板等配筋是否有无前后出入，结构是否与建筑图相符。
梁、板等原位标高是否正确，卫生间板面是否标注详细，沉降缝处的结构处理是否合适，楼梯的做法是否详细，各种洞口的详细做法。
6、建筑图看每层的布置是否合理，非承重墙及承重墙的布置是否合理，梁、柱等布置是否美观，位置、尺寸与结构图是否一致，各种洞口有无遗漏。
7、建筑做法是否合理，防水材料，涂料，瓷砖等二、建筑图纸符号大全在建筑设计图中：l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁、z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗。
@表示钢筋间距Φ表示钢筋型号。
下面谈谈一些经验，与博友共享。
1、正规的建筑设计，要有设计者签名，建筑图纸负责人签名，审定者签名，校对人签名，并加盖出图章，注册执业章。
2、建筑设计图纸中，长度一般以mm为，有加以说明的除外；看图时注意结合“建筑用料说明”与其他图纸进行综合。
“建筑用料说明”中，在各小项的前面有打上“√”的，为该设计所采用的做法。
没有打勾的，非该设计所采用的做法。
3、如在建筑设计图中：“c20钢筋砼jl（240400）配4φ16络φ6＠200箍。
”解读为：强度为c的钢筋混凝土结构的基础梁，宽240mm，高400mm，配4条直径16厘（16mm）螺纹的主钢筋，每间隔200mm箍一个直径6厘的钢筋长方形环络。
(长方形环络长约340--350mm，宽约180mm--190mm)。
4、如在建筑设计图中：“c20砼小柱（240240）配4φ12箍］6＠200。
如何看懂水电施工图,一步一步教会看
一步一步教你如何看懂施工图一、识图1、先看现场平面布置图，了解工程概况及周围建筑对本工程的影响。
2、再看施工组织,大概了解工程的具体施工情况。
3、看施工结构图和建筑图，两图结合看，整体了解工程概况.4、详细看施工图结合结构施工图集查看做法，建筑施工图结合建筑施工做法图集。
5、结构图从轴线尺寸看，查看剪力墙、柱、梁、板等配筋是否有无前后出入，结构是否与建筑图相符。
梁、板等原位标高是否正确，卫生间板面是否标注详细,沉降缝处的结构处理是否合适，楼梯的做法是否详细，各种洞口的详细做法。
6、建筑图看每层的布置是否合理，非承重墙及承重墙的布置是否合理，梁、柱等布置是否美观，位置、尺寸与结构图是否一致，各种洞口有无遗漏.7、建筑做法是否合理,防水材料,涂料,瓷砖等二、建筑图纸符号大全在建筑设计图中：l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁、z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗。
＠表示钢筋间距Φ表示钢筋型号.下面谈谈一些经验，与博友共享。
1、正规的建筑设计,要有设计者签名，建筑图纸负责人签名，审定者签名，校对人签名，并加盖出图章,注册执业章.2、建筑设计图纸中，长度一般以mm为，有加以说明的除外；看图时注意结合“建筑用料说明"与其他图纸进行综合.“建筑用料说明”中，在各小项的前面有打上“√”的，为该设计所采用的做法.没有打勾的，非该设计所采用的做法。
3、如在建筑设计图中：“c20钢筋砼jl（240400）配4φ16络φ6＠200箍.”解读为：强度为c的钢筋混凝土结构的基础梁,宽240mm,高400mm，配4条直径16厘(16mm）螺纹的主钢筋，每间隔200mm箍一个直径6厘的钢筋长方形环络.(长方形环络长约340—-350mm，宽约180mm--190mm)。
4、如在建筑设计图中：“c20砼小柱（240240)配4φ12箍］6＠200。
如何看懂水电建筑施工图一步一步教会看精修订
如何看懂水电建筑施工图一步一步教会看标准化管理部编码-[99968T-6889628-J68568-1689N]一步一步教你如何看懂施工图一、识图1、先看现场平面布置图，了解工程概况及周围建筑对本工程的影响。
2、再看施工组织，大概了解工程的具体施工情况。
3、看施工结构图和建筑图，两图结合看，整体了解工程概况。
4、详细看施工图结合结构施工图集查看做法，建筑施工图结合建筑施工做法图集。
5、结构图从轴线尺寸看，查看剪力墙、柱、梁、板等配筋是否有无前后出入，结构是否与建筑图相符。
梁、板等原位标高是否正确，卫生间板面是否标注详细，沉降缝处的结构处理是否合适，楼梯的做法是否详细，各种洞口的详细做法。
6、建筑图看每层的布置是否合理，非承重墙及承重墙的布置是否合理，梁、柱等布置是否美观，位置、尺寸与结构图是否一致，各种洞口有无遗漏。
7、建筑做法是否合理，防水材料，涂料，瓷砖等二、建筑图纸符号大全在建筑设计图中：l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl 表示是梯梁、dl表示是地梁、z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗。
@表示钢筋间距Φ表示钢筋型号。
下面谈谈一些经验，与博友共享。
1、正规的建筑设计，要有设计者签名，建筑图纸负责人签名，审定者签名，校对人签名，并加盖出图章，注册执业章。
2、建筑设计图纸中，长度一般以mm为，有加以说明的除外；看图时注意结合“建筑用料说明”与其他图纸进行综合。
“建筑用料说明”中，在各小项的前面有打上“√”的，为该设计所采用的做法。
没有打勾的，非该设计所采用的做法。
3、如在建筑设计图中：“c20钢筋砼jl （240400）配4φ16络φ6＠200箍。
”解读为：强度为c的钢筋混凝土结构的基础梁，宽240mm，高400mm，配4条直径16厘（16mm）螺纹的主钢筋，每间隔200mm箍一个直径6厘的钢筋长方形环络。
(长方形环络长约340--350mm，宽约180mm--190mm)。
水电安装识图要领教学总结
水电安装识图要领看,这样才知道管道是在什么地方转弯,在什么地方变径,在什么地方分配水点,配水点标高是多少,而且在看给水的时候要看看有没有相应的排水措施和用水设施,再考虑给水点和排水措施、用水设施搭配是否合理，如有设计有洗衣机给水点，一般情况下给水点标高距完成地面1.1m（具体看设计），再看有没有洗衣机的排水地漏，是不是专用的洗衣机地漏，有没有存水弯，这些都有了再看有没有洗衣机的电源插座，位置是否合理，插座安全高度、安全措施有没有。
看水施图一定要有很强的空间立体感，要达到感觉自己就站在房间里，在跟着管道走。
看电施图就先看说明，插座安装高度是多少，高度达的到安全要求否，配电箱安装位置什么地方，负荷是多少，合理否，空开大小合理否，出线的保护管是多大，电线的搭配合理否，电线与用电设备的搭配是否合理，线管敷设方式是怎么样的，在防雷接地上就看引下线位置《接地图》与《防雷图》引下线位置是否对应，如不对应那又在什么地方转换，防雷属几级防雷，避雷网大小是否在规范范围内，引下线材质，大小、钢筋搭接材料材质、规格，更要紧的是高层有没有防侧击雷的均压环，卫生间局部等电位，还有接地土壤的接地效果，当地水位，地质状况。
虽然这些很多设计要考虑，但你要看水电图，看深化就得反着考察设计的合理性和实用性。
看水电图还要结合土建看，看结构梁的大小，预埋套管大小是否合理，建筑标高是多少，水电设施安装后房间使用高度有没有影响。
房间尺寸，墙身尺寸，筏板厚度，找平层厚度，保温属内保温还是外保温，保温层厚度，内外墙装饰层厚度，当这些数据都有了之后才能准确的进行预埋、预留、制作加工。
电气安装符号表示方法一、电线穿线管一般有：PVC管：PC20、焊接钢管：SC20、扣压式镀锌薄壁电线管：KBG20、紧定式镀锌薄壁电线管：JDG20、二、电气设计施工图中常用线路敷设方式：SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FC土建与水电全套计算规则一、土建计算规则一、平整场地：建筑物场地厚度在±30cm以内的挖、填、运、找平。
水电图纸识图技巧总结
水电图纸识图技巧总结一、水路施工图怎么看！看水施图一定要将平面图和系统图对着看,这样才知道管道是在什么地方转弯,在什么地方变径,在什么地方分配水点,配水点标高是多少,而且在看给水的时候要看看有没有相应的排水措施和用水设施,再考虑给水点和排水措施、用水设施搭配是否合理，如有设计有洗衣机给水点，一般情况下给水点标高距完成地面1.1m（具体看设计）。
再看有没有洗衣机的排水地漏，是不是专用的洗衣机地漏，有没有存水弯，这些都有了再看有没有洗衣机的电源插座，位置是否合理，插座安全高度、安全措施有没有。
看水施图一定要有很强的空间立体感，要达到感觉自己就站在房间里，在跟着管道走。
二、电路施工图怎么看！看电施图就先看说明，插座安装高度是多少，高度达的到安全要求否，配电箱安装位置什么地方，负荷是多少，合理否，空开大小合理否，出线的保护管是多大，电线的搭配合理否，电线与用电设备的搭配是否合理，线管敷设方式是怎么样的。
在防雷接地上就看引下线位置《接地图》与《防雷图》引下线位置是否对应，如不对应那又在什么地方转换，防雷属几级防雷，避雷网大小是否在规范范围内，引下线材质，大小、钢筋搭接材料材质、规格，更要紧的是高层有没有防侧击雷的均压环，卫生间局部等电位，还有接地土壤的接地效果，当地水位，地质状况。
虽然这些很多设计要考虑，但你要看水电图，看深化就得反着考察设计的合理性和实用性。
看家装水电施工图还要结合土建看，看结构梁的大小，预埋套管大小是否合理，建筑标高是多少，水电设施安装后房间使用高度有没有影响。
房间尺寸，墙身尺寸，筏板厚度，找平层厚度，保温属内保温还是外保温，保温层厚度，内外墙装饰层厚度，当这些数据都有了之后才能准确的进行预埋、预留、制作加工。
各类型符号代表的意义1、线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设2、线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设3、线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内同一个图纸的线宽种类应妥善分类，不宜过多。
如何看水电图纸
如何看水电图纸新房装修水电改造项目是一项非常重要的施工项目，水电改造的好坏对于我们的日后生活有非常重要的关系，对于我们装修时自己学会看懂水电施工图纸是很有必要的，那么我们该如何看水电图纸呢？对于一些特殊符号是代表什么意思呢？今天我就详细介绍一下如何看水电图纸和了解符号。
一、装修新手如何看懂电路改造施工图纸：1、看水电施工图纸说明：其实在我们正式看一份水电施工图纸之前对于图纸的说明我们必须是要看清楚和了解的，就比如说配电箱在室内的什么位置，设计位置是否合理；插座安装高度设计多少，高度是否在安全标准内；出现的线管是多大尺寸的；线管敷设方式是怎么样的？电线的搭配是否合理？电线与用电设备的符合是否匹配等。
2、结合室内土建看图纸：我们在看一份水电施工图纸的时候我们也要结合土建去看，比如说我们要看房间的大小和尺寸，墙体厚度，找平层的厚度，保温层厚度，保温层的位置等，水电改造施工后对我们房间用电正常使用有没有影响，预埋管大小是否合理，建筑的标高都是什么，了解清楚这些之后我们才能进行电源水位的预留和预埋。
二、装修新手如何看懂水路改造施工图纸：1、结合室内的系统图纸和平面图纸看：在我们看水路改造图纸的时候我们一定要结合室内的系统图纸和平面图纸一起看，这样的话我们看到的图纸才会更详细，知道室内的分水点在那，管路的外道在那，变径在那，每个位置的水位预留高度是多少，而且我们还要注意的是用水设备和排水系统是否匹配，考虑好其搭配是否合理。
2、看洗衣机预留位置：其实对于我们房间装修来说，在看水路改造图纸的时候我们最需要注意的是洗衣机预留位置，洗衣机的给水点一般距离地面1.1米，而且旁边必须有洗衣机排水地漏，而且要看是不是洗衣机专用的排水地漏，涉不涉及有存水弯，看图纸的时候我们心里一定能与房间融合到一起，走到那个位置可以联想出相关的东西，跟着管道走。
三、各类水电符号代表什么：1、线路明敷相关符号：LM-沿屋架或者是屋架下沿敷设；ZM-沿柱敷设；QM-沿墙敷设；PL-沿顶棚敷设；2、线路暗敷相关符号：LA-暗敷在梁内；ZA-暗敷在柱内；QA-暗敷在墙内；PA-暗敷在顶棚内；DA-暗敷在地面内；PNA-暗敷在不能进入的吊顶内；3、线管敷设方式符号：PVC-阻燃塑料线管敷设；DGL-电工钢管敷设；VXG-塑制线管敷设；GXG-金属线管敷设；KRG-可绕型塑制管敷设；在看水电安装图纸时，要注意的几个方面：一、看水电安装图的时候，还要结合土建看。
如何看懂水电建筑施工图,一步一步教会看
建建筑图纸审查要点：
工程开工之前，需识图、审图，再进行图纸会审工作。如果有识图、审图经验，掌握一些要点，则事半功倍。现谈谈本人的识图、审图经验，供参考。
识图、审图的程序是：熟悉拟建工程的功能、熟悉、审查工程平面尺寸、熟悉、审查工程立面尺寸、检查施工图中容易出错的部位有无出错、检查有无改进的地方。
4、如在建筑设计图中：“c20砼小柱（240240）配4φ12箍］6＠200。”其中，“］6＠200”为不规范标注，应为“φ6＠200”。解读为：强度为c20的钢筋混凝土结构的小梁，截面为长240mm，宽240mm，配4条直径12厘（12mm）螺纹的主钢筋，每间隔200mm箍一个直径6厘钢筋的长方形络。小柱高度看该工程所标示的层高减去圈梁的高度后加上板面的厚度，因为圈梁与板面是浇筑在一起。
③当柱截面尺寸随楼层的升高而逐步减小时，若柱突出外墙成为立面装饰线条时，为使该线条上下宽窄一致，建议对突出部位的柱截面不缩小。
④当柱布置在建筑平面砖墙的转角位，而砖墙转角少于900，若结构设计仍采用方形柱，可建议根据建筑平面将方形改为多边形柱，以免柱角突出墙外，影响使用和美观。
三维建筑网⑤当电梯大堂（前室）左边有一框架柱突出墙面10～20cm时，检查右边柱是否出突出相同尺寸，若不是，建议修改成左右对称。
9、检查室内出露台的门上是否设计有雨蓬，检查结构平面上雨蓬中心是否与建施图上门的中心线重合。
10、当设计要求与施工验收规范有无不同。如柱表中常说明：柱筋每侧少于4根可在同一截面搭接。但施工验收规范要求，同一截面钢筋搭接面积不得超过50%。
11、检查结构说明与结构平面、大样、梁柱表中内容以及与建施说明有无存在相矛盾之处。
如何看懂水电施工图,一步一步教会看
一步一步教你如何看懂施工图一、识图1、先看现场平面布置图，了解工程概况及周围建筑对本工程的影响。
2、再看施工组织，大概了解工程的具体施工情况。
3、看施工结构图和建筑图，两图结合看，整体了解工程概况。
4、详细看施工图结合结构施工图集查看做法，建筑施工图结合建筑施工做法图集。
5、结构图从轴线尺寸看，查看剪力墙、柱、梁、板等配筋是否有无前后出入，结构是否与建筑图相符。
梁、板等原位标高是否正确，卫生间板面是否标注详细，沉降缝处的结构处理是否合适，楼梯的做法是否详细，各种洞口的详细做法。
6、建筑图看每层的布置是否合理，非承重墙及承重墙的布置是否合理，梁、柱等布置是否美观，位置、尺寸与结构图是否一致，各种洞口有无遗漏。
7、建筑做法是否合理，防水材料，涂料，瓷砖等二、建筑图纸符号大全在建筑设计图中：l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁、z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗。
@表示钢筋间距Φ表示钢筋型号。
下面谈谈一些经验，与博友共享。
1、正规的建筑设计，要有设计者签名，建筑图纸负责人签名，审定者签名，校对人签名，并加盖出图章，注册执业章。
2、建筑设计图纸中，长度一般以mm为，有加以说明的除外；看图时注意结合“建筑用料说明”与其他图纸进行综合。
“建筑用料说明”中，在各小项的前面有打上“√”的，为该设计所采用的做法。
没有打勾的，非该设计所采用的做法。
3、如在建筑设计图中：“c20钢筋砼jl（240400）配4φ16络φ6＠200箍。
”解读为：强度为c的钢筋混凝土结构的基础梁，宽240mm，高400mm，配4条直径16厘（16mm）螺纹的主钢筋，每间隔200mm箍一个直径6厘的钢筋长方形环络。
(长方形环络长约340--350mm，宽约180mm--190mm)。
4、如在建筑设计图中：“c20砼小柱（240240）配4φ12箍］6＠200。
看给排水系统图纸口诀
看给排水系统图纸口诀给排水系统图纸是建筑工程设计过程中的重要组成部分，它直接影响着建筑物的供水和排水效果。
为了更好地理解和阅读给排水系统图纸，我们可以遵循一些简单的口诀，以便在图纸阅读过程中能够更加准确地理解其含义。
下面是一个常用的给排水系统图纸口诀，帮助您理解图纸中各种元素的意义。
1. 管线分布一目了然，用线表示，清晰明亮。
给水管道用蓝色，排水管道用黑色，其他管道则用不同颜色。
2. 管道直线为天然，弯曲需有标示。
弯头用“T”表示，弯管用“L”表示，弯管角度根据具体设计确定。
3. 水池、水泵要标明，位置与尺寸不能忽略。
水池用虚线表示，水泵则用实线表示，标注出它们的具体位置和尺寸尤为重要。
4. 水表、阀门标明清晰，供需水源有法律。
水表用实线表示，阀门用实线和图案标示，清晰地标明其位置以及开关状态。
5. 管道连接处要注明，图中体现接缝。
管道连接处用虚线或者特定的图案表示，准确地标明每个连接处的位置和连接方式。
6. 符号规范勿马虎，统一使用标准的符号。
给排水系统图纸中使用的符号应该符合相关的标准，遵循一致性原则，以便读者能够快速有效地理解图纸中的信息。
7. 水平爬升箭头画，角度标注要得当。
水平爬升箭头用特定的图案表示，角度标注需要准确地表示管道的倾斜程度或者水平爬升的高度。
8. 排水设计要合理，污水管不交叉。
排水管道的设计应该合理，避免污水管道之间的交叉，确保排水的顺畅性和卫生性。
9. 排气减压要有标志，保持管道的正常运行。
在给排水系统的图纸中应该标注排气和减压的装置，以确保管道运行时能够正常排气和减压。
10. 室内外管道要分明，用不同线型和颜色标注。
室内外管道应该用不同的线型和颜色标注，以便区分室内和室外的管道系统。
以上是一个简单的给排水系统图纸口诀，帮助您理解图纸中的各种元素的含义。
在实际的工程设计过程中，还需要结合相关的标准和规范进行理解和解读。
阅读给排水系统图纸时，需要耐心细致地查看各个部分，理解图纸中的每个符号和标志的含义，并将其与设计要求相结合，以便准确地理解和应用给排水系统图纸。
如何看懂水电施工图,一步一步教会看
一步一步教你如何看懂施工图一、识图1、先看现场平面布置图，了解工程概况及周围建筑对本工程的影响.2、再看施工组织，大概了解工程的具体施工情况。
3、看施工结构图和建筑图，两图结合看,整体了解工程概况。
4、详细看施工图结合结构施工图集查看做法,建筑施工图结合建筑施工做法图集。
5、结构图从轴线尺寸看,查看剪力墙、柱、梁、板等配筋是否有无前后出入，结构是否与建筑图相符。
梁、板等原位标高是否正确，卫生间板面是否标注详细，沉降缝处的结构处理是否合适，楼梯的做法是否详细,各种洞口的详细做法。
6、建筑图看每层的布置是否合理，非承重墙及承重墙的布置是否合理，梁、柱等布置是否美观,位置、尺寸与结构图是否一致,各种洞口有无遗漏。
7、建筑做法是否合理，防水材料，涂料，瓷砖等二、建筑图纸符号大全在建筑设计图中:l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁、z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗。
@表示钢筋间距Φ表示钢筋型号。
下面谈谈一些经验，与博友共享。
1、正规的建筑设计，要有设计者签名，建筑图纸负责人签名，审定者签名,校对人签名,并加盖出图章，注册执业章。
2、建筑设计图纸中，长度一般以mm为，有加以说明的除外；看图时注意结合“建筑用料说明"与其他图纸进行综合.“建筑用料说明"中，在各小项的前面有打上“√”的，为该设计所采用的做法.没有打勾的,非该设计所采用的做法.3、如在建筑设计图中：“c20钢筋砼jl（240400）配4φ16络φ6@200箍。
”解读为：强度为c的钢筋混凝土结构的基础梁,宽240mm，高400mm，配4条直径16厘（16m m）螺纹的主钢筋，每间隔200mm箍一个直径6厘的钢筋长方形环络。
（长方形环络长约340——350mm,宽约180mm—-190mm）。
4、如在建筑设计图中：“c20砼小柱（240240）配4φ12箍]6@200。
水电图纸不会看？水电图纸上各种符号的意义详解，看完全懂了！
水电图纸不会看？水电图纸上各种符号的意义详解，看完全懂
了！
很多人为了追求住的舒适，开始注重装修设计这款，而水电施工恰好是装修设计的最重要的一项。
为了装修的更加漂亮，美观。
很多人都会请专业的人士来设计水电图纸，怎么才能看懂图纸？今天小编就来教大家如何识图。
一、水电图如何看？
水施工图：在进行读图的时候，我们可以按照引入管—水表井—干管—支管—水设备这个顺序来进行。
对于电气图纸我们可以：配电箱—电线回路—用电设备这个顺序来进行查看，这样不用懵圈。
平面图和系统图结合来看，这样更好了解图纸哪里该转弯、那你是接口，什么地方进行变径等。
有没有对应的给水和排水，增加你看图的空间感。
二、看图工具
一般施工人员拿到的是已经打印好的图纸，但是难免有时候会出差或者忘记带图纸，我们该如何来查看图纸？我们可以利用迅捷CAD 看图在手机上快速实现看图，不论多大的图纸文件，它都能做到秒打开。
三、水电图常用符号
除了了解如何看图之外，我们还需要了解一下图纸上那些烦人的水电符号，这样我们在看起图来才能事半功倍！
四、注重练习
纸上谈兵永远是空话，所以我们在没事的时候或者到施工现场，对着上边小编所分享的理论，对照的进行学习，积累经验。
记得在看图的是时候一定要细心，有可能你的错误会影响施工进程。
以上就是小编所要分享的全部内容，希望能够帮助到你们，想要了解更多建筑装修方面的知识，别忘点击关注小编哦！。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水电图纸识图技巧总结
一、水路施工图怎么看！
看水施图一定要将平面图和系统图对着看，这样才知道管道是在什么地方转弯，在什么地方变径,在什么地方分配水点，配水点标高是多少，而且在看给水的时候要看看有没有相应的排水措施和用水设施，再考虑给水点和排水措施、用水设施搭配是否合理，如有设计有洗衣机给水点，一般情况下给水点标高距完成地面1.1m （具体看设计）。
再看有没有洗衣机的排水地漏，是不是专用的洗衣机地漏，有没有存水弯，这些都有了再看有没有洗衣机的电源插座，位置是否合理，插座安全高度、安全措施有没有。
看水施图一定要有很强的空间立体感，要达到感觉自己就站在房间里，在跟着管道走。
二、电路施工图怎么看！
看电施图就先看说明，插座安装高度是多少，高度达的到安全要求否，配电箱安装位置什么地方，负荷是多少，合理否，空开大小合理否，出线的保护管是多大，电线的搭配合理否，电线与用电设备的搭配是否合理，线管敷设方式是怎么样的。
在防雷接地上就看引下线位置《接地图》与《防雷图》引下线位置是否对应，如不对应那又在什么地方转换，防雷属几级防雷，避雷网大小是否在规范范围内，引下线材质，大小、钢筋搭接材料材质、规格，更要紧的是高层有没有防侧击雷的均压环，卫生间局部等电位，还有接地土壤的接地效果，当地水位，地质状况。
虽然这些很多设计要考虑，但你要看水电图，看深化就得反着考察设计的合理性和实用性。
看家装水电施工图还要结合土建看，看结构梁的大小，预埋套管大小是否合理，建筑标高是多少，水电设施安装后房间使用高度有没有影响。
房间尺寸，
墙身尺寸，筏板厚度，找平层厚度，保温属内保温还是外保温，保温层厚度，内外墙装饰层厚度，当这些数据都有了之后才能准确的进行预埋、预留、制作加工。
各类型符号代表的意义
1、线路敷设方式代号
PVC——用阻燃塑料管敷设
DGL——用电工钢管敷设
VXG——用塑制线槽敷设
GXG——用金属线槽敷设
KRG——用可挠型塑制管敷设
2、线路明敷部位代号
LM一沿屋架或屋架下弦敷设
ZM——沿柱敷设
QM——沿墙敷设
PL——沿天棚敷设
3、线路暗敷部位代号
LA暗设在梁内
ZA一暗设在柱内
QA一暗设在墙内
PA——暗设在屋面内或顶棚内
DA——暗设在地面或地板内
PNA一暗设在不能进入的吊顶内
同一个图纸的线宽种类应妥善分类，不宜过多。
根据不同的用途，线型可分为以下6种：
⑴ 粗实线：电气线路，一次线路等主要内容用线，可见轮廓线、图框线等。
⑵中实线：电气施工图的干线、支线、电缆线、架空线等均用中实线画。
例如电话线中间加字母F，广播线中间加字母S。
⑶细实线：二次线路，一般线路。
电气施工图的底图线:即建筑平面图）要用细实线，以突出用中实线画的电气线路。
⑷点划线：用于轴线、中心线等，如电气设备安装大样图的中心线。
⑸虚线：适用辅助线，屏蔽线、机械连接线，不可见轮廓线、不可见导线、计划扩展内容用线等。
⑹折断线：用在被断开部分的边界线。
此外，电气专业常用的线型还有电话线、接地母线、电视天线、避雷线等多种特殊形式。
在图线上加上限定符号或文字符号，表示用途，形成新的图线符号。
例如:
--- M -- 表示为母线槽；
--- L -- 表示为电缆桥架
B 表示为广播线；
--- R -- 表示为电视线
A 表示为消防线；
--- F -- 表示为电话线
4.字体和尺寸标注
(1)墨线图应采取直体长仿宋字。
图中书写的各种字母和数字，可采用向右倾斜与水平成75°角的斜体字。
当与汉字混合书写时，可采用直体字，但物理符号推荐采用斜体字。
汉字的笔划粗细约为字高的1/15。
各种文种字母和数字的笔划粗细约为字高的1/7或1/8。
各种字体应从左往右，排列整齐，笔划清晰。
不得滥用不规范的简化字和繁体字。
值得一提的是：工程图纸不宜使用许多字体，尽管有的字体很漂亮。
工程设计中规范化的要求胜过对美观的要求，我们应该遵照国家制图标准，而不要以个人的喜好而随心所欲。
(2)工程图纸上标注的尺寸通常采用毫米(mm)为单位，只有总平面图或特大设备图用米(m)为单位，所以电气图纸一般不用标注尺寸。
5.比例图纸上图形尺寸与实物实际尺寸的比值称为比例。
电气接线图和系统图都是不按比例绘制示意图。
但平面布置图等一般是按比例绘制的。
电气工程图的图形比例应遵守国家制图标准绘制。
平面图多采用1：100的比例，特殊情况下，也可使用1：50或1：200。
这个标准序列为：1：10、1：20、1：50、1：100、1：150、1：200、1：400、1：500、1：1000、1：2000。
大样图可适当放大比例。
复制图纸不得改变原样比例。
制图规定的比例有：与实物相同1:1缩小的比例1:1.5,1:2,1:2.5,1:3,1:4,1:5,1:10n,1:1.5X10n,1:2 X10n,1:25 X10n,1:2 X10n 放大的比例2:1 2.5:1 4:1 5:1（10Xn）:1 6.方位图纸中的方位按国际惯例通常是上北下南，左西右东表示设备或构筑物的位置和朝向。
有时为了使图面布局更加合理也有可能采用其他方位，但必须用方位标记（指北针）表示其朝向。
方位标记如图所示，其箭头方向表示正北方向（N）。
为了表示设备安装地区一年四季风向情况，在电气布置图上往往还标有风向频率标记。
它是根据某一地区多年平均统计的各个方向吹风次数的百分值，按一定比例绘制而成的。
风向频率标记形似一朵玫瑰花，故又称为风玫瑰图。
图3-1指北针7.标高标高有绝对标高和相对标高两种表示方法。
室外电气安装工程常用绝对标高，这是以中国青岛市外海平面为零点而确定的高度尺寸，又称海拔高度。
例如北京某室外电力变压器台面绝对标高是46.88m。
建筑图纸中的标高通常是相对标高。
一般将士0.00设定在建筑物首层室内地平，往上为正值，往下为负值。
电气图纸中设备的安装标高是以各层地面为基准的，例如暗装照明配电箱的安装高度是下口距地1.4m、明装1.2m,都是以各层地面为准的。
8.图例为了简化作图，国家有关标准和一些设计单位有针对性地将常见的材料构件、施工方法等规定了一些固定的画法式样，有的还附有文字符号标注。
要看懂电气安装施工图，就要明白图上这些符号的含义。
电气图纸中的图例如果是由国家统一规定的称为国标符号，由有关部委颁布的称为部标符号。
另外一些大的设计院还有其内部的补充规定，即所谓院标，或称之为习惯标注符号。
电气符号的种类很多，与电气设计有关的供电、照明、减灾、信息系统等，本书仅介绍建筑工程电气施工图中常用的一些符号，见附录三。
国际上通用的图
形符号标准是IEC（国际电工委员会）标准。
我国新的国家标准图形符号（GB）
理论上和IEC标准是一致的，国标序号为GB4728。
符合标准的通用电气符号在施工图中就不再重复介绍它们的含义了。
电气设计图纸里如果采用了非标准符号，那么应列出图例表。
水电安装图纸分析---看水电施图一定要有很强的空间立体感，要有身临其境的感受跟着管道走。
①平面图&系统图:看水安装图纸的时候，一定要将平面图和系统图对着看，这样才知道管道是在什么地方转弯、在什么地方变径、在什么地方分配水点、配水点标高是多少；
②排水&用水设施：在看给水的时候要看看有没有相应的排水措施和用水设施，再考虑给水点和排水措施、用水设施搭配是否合理；
③洗衣机给水点：如有设计有洗衣机给水点，一般情况下给水点标高距完成地面1.1m （具体看设计），再看有没有洗衣机的排水地漏，是不是专用的洗衣机地漏，有没有存水弯，这些都有了再看有没有洗衣机的电源插座，位置是否合理，插座安全高度、安全措施有没有。
水电安装图纸注意事项
结合土建图：看水电安装图的时候，还要结合土建看。
结构梁的大小、预埋套管大小、建筑标高等，水电设施安装后房间使用高度有没有影响。
房间尺寸、墙身尺寸、筏板厚度、找平层厚度、保温属内保温还是外保温、保温层厚度、内外墙装饰层厚度，当这些数据都有了之后才能准确的进行预埋、预留、制作加工。
熟悉设计说明：所以要先看得懂图例,熟悉设计说明，然后，对照图纸给的图例来看图，读图时，可按引入管--水表井--干管--支管--用水设备的顺序进行，这样读图能省时准确，对电的也是这个道理，配电箱-电线回路--用电设备等，说白了就是
源头--连接--设备，这样你看的时候才不至头晕,找不着关键点，按这个方法看懂每个图纸。
