CO VI 风速风向检测器

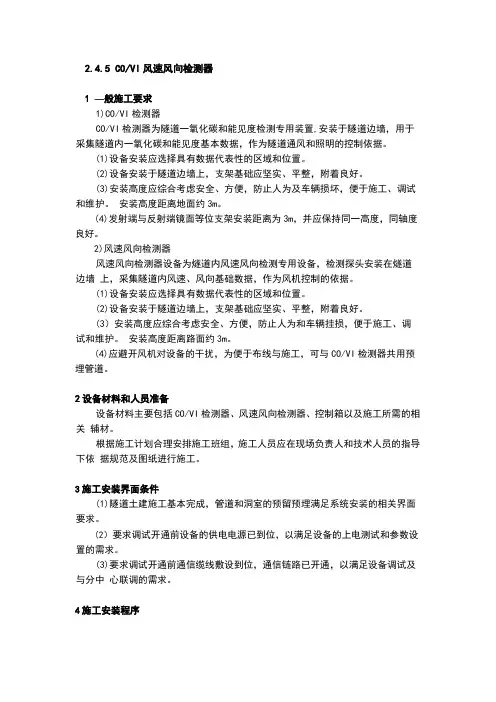

CO VI  风速风向检测器

2.4.5 CO/VI风速风向检测器1 —般施工要求1)CO/VI检测器CO/VI检测器为隧道一氧化碳和能见度检测专用装置,安装于隧道边墙,用于采集隧道内一氧化碳和能见度基本数据,作为隧道通风和照明的控制依据。

(1)设备安装应选择具有数据代表性的区域和位置。

(2)设备安装于隧道边墙上,支架基础应坚实、平整,附着良好。

(3)安装高度应综合考虑安全、方便,防止人为及车辆损坏,便于施工、调试和维护。

安装高度距离地面约3m。

(4)发射端与反射端镜面等位支架安装距离为3m,并应保持同一高度,同轴度良好。

2)风速风向检测器风速风向检测器设备为燧道内风速风向检测专用设备,检测探头安装在燧道边墙上,采集隧道内风速、风向基础数据,作为风机控制的依据。

(1)设备安装应选择具有数据代表性的区域和位置。

(2)设备安装于隧道边墙上,支架基础应坚实、平整,附着良好。

(3)安装高度应综合考虑安全、方便,防止人为和车辆挂损,便于施工、调试和维护。

安装高度距离路面约3m。

(4)应避开风机对设备的干扰,为便于布线与施工,可与CO/VI检测器共用预埋管道。

2设备材料和人员准备设备材料主要包括CO/VI检测器、风速风向检测器、控制箱以及施工所需的相关辅材。

根据施工计划合理安排施工班组,施工人员应在现场负责人和技术人员的指导下依据规范及图纸进行施工。

3施工安装界面条件(1)隧道土建施工基本完成,管道和洞室的预留预埋满足系统安装的相关界面要求。

(2)要求调试开通前设备的供电电源已到位,以满足设备的上电测试和参数设置的需求。

(3)要求调试开通前通信缆线敷设到位,通信链路已开通,以满足设备调试及与分中心联调的需求。

4施工安装程序1)CO/VI检测器安装程序CO/VI 检测器施工工艺流程图CO/VI 检测器施工工艺流程图(1)安装施工前应进行必要的交通管制或部分管制,并充分做好安全防护工作。

(2)按照施工安装图中所示的位置确定设备安装的位置。

(3)按照施工安装图要求确定电源线和数据线的走向及电源箱的安装位置。

隧道通风监控系统的研究

隧道通风监控系统的研究

隧道通风监控系统的研究作者:张金萍张建军陈光景来源:《电子世界》2013年第03期【摘要】介绍了隧道通风监控系统的结构,分析了隧道通风监控系统应该实现的功能。

在此基础上,利用力控Forcecontrol 6.1组态软件开发界面,下位机用PLC采集数据和本地控制,实现了数据显示、风机控制、异常报警、历史数据查询等功能。

该监控系统达到了预期要求,并取得了良好的监控效果。

【关键词】隧道;通风监控;组态软件;PLC隧道是一个相对封闭的区域,自然风和交通风无法完成隧道内空气的转换。

当CO浓度很大时,会危及人的身体;烟雾粉尘则会给驾驶员的视野造成障碍,增大了交通事故的发生概率。

所以必须采取机械通风方式,有效及时地排出隧道内的有害物质,降低空气的污染程度。

尤其在隧道内发生交通事故或者火灾的特殊情况下,机械通风就越发显得重要。

因此在隧道中建立通风监控系统意义十分重大。

1.通风监控系统的组成隧道通风监控系统主要由监控中心计算机、CO/VI检测器、风向风速检测器、风机和区域控制器等组成。

1.1 监控中心上位机此隧道监控系统软件的上位机系统是利用北京三维力控公司的Forcecontrol 6.1组态软件进行设计。

上位机可以发出指令给区域控制器,以便来控制隧道内的机电设备,也可以接受区域控制器的数据来分析和处理。

1.2 CO/VI检测器CO/VI检测器由一氧化碳/能见度检测探头、评价控制单元、安装支架、连接电缆等部分组成。

一氧化碳检测采用的是非扩散检测红外波段中的一定波长对非对称分子吸收能力的变化值(即δ值),再变换成电流的变量,把这一变量又用数字信号传至隧道监控室中心计算机并显示出来[1]。

能见度测量是通过另一分离通道,由发射/接收单元发射光波,通过10米测量通道到达反射单元,反射光再经原来的10米测量路径反射到发射/接受单元,光束经过衰减,得到的信号经过评价控制单元处理为测量值,就是能见度检测值。

1.3 风速风向检测器风速风向检测器采用超声波的原理测量隧道的环境温度和风速风向,由二个超声波发射/接受单元、数据处理评价单元、安装支架、连接电缆等部分组成,具有现场显示功能。

高速公路隧道机电系统培训

高速公路隧道机电系统培训
加强照明供电: 照明变压器→低压进线柜→补偿柜→抽屉柜出线→隧道内加强照 明配电箱→分成单相多路空开→加强照明灯具
洞口引导路灯供电: 照明变压器→低压进线柜→补偿柜→抽屉柜出线→引导路灯
贵州新思维科技有限责任公司
二.1 照明灯具设备
LED灯 隧道照明灯具有:
高杆路灯,LED灯,高压钠灯(注:目前隧道多数采用LED灯具)
高压线:一般为10KV高压专线,采用三相三线制,三条线分 别代表A,B,C三相。经变电所旁电线杆上的跌落保险后引 进高压进线柜,经过计量柜计量后,出线进入出线柜,最后 从出线柜接入变压器。
一般高压室里高压柜上能找到三相 指示电压表,通过该电压表,可以 判断外线高压是否缺相;
贵州新思维科技有限责任公司
贵州新思维科技有限责任公司
五、 计算机网络系统
火灾主机
火灾自动探测器 广播火喇灾叭主设机备
计算机网络系统 组成:
由光缆、光纤收发器、 光端机、网线、交换 机、服务器、网卡、 工作站等组成 计算机网络系统重要 级别高级,是隧道8大 系统正常运行的重要 一环
贵州新思维科技有限责任公司
六、消防系统
供水系统:
贵州新思维科技有限责任公司
三.1 风机硬件设备
流射风机
隧道射流风机有: 单向射流风机、双向射流风 机。双向射流风机有电子式 和机械式。可在30秒钟内正 反转切换到风机额定转速。 对于噪声要求高场合,可增 加消声器来减少其噪声。产 品特点:外壳由美国进口专 用机床旋压翻边成形、叶轮 段内壁经精加工, 耐腐蚀、 可靠性、经济性, 也可增加 消声器来减少其噪声。直联 驱动,维护工作量小
简介 高速公路隧道机电系统的介绍,高速公 路隧道机电系统主要由八大子系统组成, 本篇介绍高速公路隧道八大子系统的基

2024年信息监控中心隧道监控信息工作管理办法(3篇)

2024年信息监控中心隧道监控信息工作管理办法(3篇)

2024年信息监控中心隧道监控信息工作管理办法第一章总则第一条根据国家法律法规和相关部门的管理要求,制定本办法,规范和管理2024年信息监控中心隧道监控信息工作,保障交通运输安全和社会稳定。

第二条本办法适用于2024年信息监控中心隧道监控信息工作,包括隧道监控设备的安装、维护、管理、数据采集、数据分析等工作。

第三条信息监控中心是指负责隧道监控设备运行状态监测与预警、数据采集与分析、交通信息发布等工作的机构。

第四条隧道监控信息工作是指对隧道内的监控设备进行管理、维护,并利用监控设备获取隧道内的交通信息,及时采取措施确保交通运输安全。

第五条隧道监控设备是指在隧道内设置的摄像头、传感器、监测设备等设备,用于监测隧道内的交通运输状况,发现异常情况并及时采取措施。

第六条隧道监控数据是指通过监控设备获取的隧道内交通运输状态、报警信息等相关数据。

第七条隧道监控信息工作的目标是保障隧道内的交通安全,及时发现并处置隧道内的安全隐患,确保交通运输的顺利进行。

第八条信息监控中心应当建立健全隧道监控信息工作的组织架构和职责分工,并定期进行评估和调整。

第二章隧道监控设备的安装第九条隧道监控设备的安装应当符合国家有关标准和规范,保证设备的稳定运行和可靠性。

第十条隧道监控设备的布置应当考虑隧道的特殊环境和结构特点,保证监控设备的视野和监测范围,确保对隧道内交通运输情况的全面监测。

第十一条隧道监控设备的安装应当由具备相关资质和经验的单位进行,安装过程中应当加强施工管理,确保安装质量。

第十二条隧道监控设备安装完成后,应当进行测试和调试,确保设备运行正常,并进行验收。

第十三条隧道监控设备安装完成后,应当编制设备明细表,并建立设备档案,记录设备的安装情况和技术参数等。

第十四条隧道监控设备的更新和升级应当根据设备的技术状况和实际需要进行,及时更新设备和软件,确保设备的功能完善和安全可靠。

第三章隧道监控设备的维护管理第十五条隧道监控设备的维护管理工作应当由专门机构负责,建立健全维护管理制度。

2022-2023年一级建造师之一建公路工程实务综合检测试卷B卷含答案

2022-2023年一级建造师之一建公路工程实务综合检测试卷B卷含答案

2022-2023年一级建造师之一建公路工程实务综合检测试卷B卷含答案单选题(共60题)1、(2020年真题)下列交通安全设施作用中,不属于防撞筒的作用的是()。

A.警示B.缓冲C.诱导视线D.指示【答案】 D2、属于半开级配沥青混合料的是()。

A.沥青玛碲脂碎石B.改性沥青稳定碎石C.沥青混凝土D.排水式沥青磨耗层混合料【答案】 B3、沥青路面结构中垫层的主要作用是()。

A.承重、排水、隔水、透水B.排水、隔水、防冻、防污C.承重、耐磨、排水、隔水D.耐磨、防热、排水、透水【答案】 B4、填隙碎石底基层,拟采用干法施工,为使摊铺好的骨料稳定就位,初压时宜选用的压路机为()。

A.两轮压路机B.三轮压路机C.羊足碾D.胶轮压路机【答案】 A5、(2011年真题)连续刚构桥悬臂拼装施工的主要工艺顺序正确的是()。

A.块件预制→预应力张拉→移运→整修→施工接缝处理→吊装定位B.块件预制→移运→整修→吊装定位→预应力张拉→施工接缝处理C.块件预制→预应力张拉→施工接缝处理→移运→整修→吊装定位D.块件预制→移运→整修→预应力张拉→吊装定位→施工接缝处理【答案】 B6、不属于间接防护的是()。

A.护坝B.石笼C.丁坝D.改移河道【答案】 B7、沥青贯入碎石基层施工工艺流程顺序正确是的()。

A.初压→撒布嵌缝料→浇洒沥青→撒布封层料→撒布主层集料B.撒布主层集料→撒布嵌缝料→浇洒沥青→撒布封层料→初压C.撒布主层集料→初压→浇洒沥青→撒布嵌缝料→撒布封层料D.撒布主层集料→初压→撒布嵌缝料→浇洒沥青→撒布封层料【答案】 C8、悬索桥主缆施工的主要工序包括:①主缆架设;②猫道架设;③索夹安装与吊索架设;④紧缆;⑤牵引系统施工。

其正确的施工工序为()。

A.①→②→③→④→⑤B.⑤→②→①→④→③C.②→⑤→④→①→③D.⑤→③→①→④→②【答案】 B9、不能用作旧沥青混凝土路面现场冷再生胶粘剂是()。

A.乳化沥青B.水泥C.石灰D.泡沫沥青【答案】 C10、某隧道工程施工作业面内,因大量的水和流砂涌入,引起隧道部分结构损坏及周边地区地面沉降,防汛墙局部塌陷并引发管涌,该事故造成直接经济损失约合6000 万元,依据我国《生产安全事故报告和调查处理条例》规定,该事故属于()。

隧道PLC接线表

隧道PLC接线表
摩天岭隧道PLC接线表
设备名称 CO/VI 风向风速检测器 车道指示器Z19LS 车道指示器Z20LS 车道指示器Z17LS 车道指示器Z18LS 1#车行横通道门 CO/VI 风向风速检测器 车道指示器Z15LS 车道指示器Z16LS 2#车行横通道门 车道指示器Z13LS 车道指示器Z14LS 3#车行横通道门 CO/VI 风向风速检测器 4#车行横通道门 车道指示器Z11LS 车道指示器Z12LS 车道指示器Z9S 车道指示器Z10S 5#车行横通道门 车道指示器Z7S 车道指示器Z8S 6#车行横通道门 CO/VI 风向风速检测器 车道指示器Z5LS 车道指示器Z6LS 7#车行横通道门 车道指示器Z3LS 车道指示器Z4LS 8#车行横通道门 车道指示器Z1LS 车道指示器Z2LS 交通信号灯 亮度检测仪 左隧道1组射流风机甲 左隧道1组射流风机乙 左隧道2组射流风机甲 左隧道2组射流风机乙 左隧道3组射流风机甲 左隧道3组射流风机乙 左隧道4组射流风机甲 左隧道4组射流风机乙 左隧道5组射流风机甲 左隧道5组射流风机乙 左隧道6组射流风机甲 左隧道6组射流风机乙 右隧道1组射流风机甲 右隧道1组射流风机乙 右隧道2组射流风机甲 右隧道2组射流风机乙 右隧道3组射流风机甲 右隧道3组射流风机乙 右隧道4组射流风机甲 右隧道4组射流风机乙 右隧道5组射流风机甲 右隧道5组射流风机乙 右隧道6组射流风机甲 右隧道6组射流风机乙 左线加强照明ZJQ1 起点位置 ZK42+675 ZK42+685 ZK42+875 ZK42+875 ZK43+720 ZK43+720 ZK43+315 ZK44+103 ZK44+113 ZK44+550 ZK44+550 ZK44+128 ZK45+353 ZK45+353 ZK44+950 ZK45+965 ZK45+975 ZK45+753 ZK46+170 ZK46+170 ZK46+980 ZK46+980 ZK46+568.5 ZK47+803 ZK47+803 ZK47+384 ZK48+209 ZK48+219 ZK48+620 ZK48+620 ZK48+203 ZK49+405 ZK49+405 ZK49+053 ZK49+753 ZK49+753 ZK51+040 ZK49+830 端口类型 模拟量输入/开关量输入 模拟量输入/开关量输入 开关量输入/开关量输出 开关量输入/开关量输出 开关量输入/开关量输出 开关量输入/开关量输出 开关量输入/开关量输出 模拟量输入/开关量输入 模拟量输入/开关量输入 开关量输入/开关量输出 开关量输入/开关量输出 开关量输入/开关量输出 开关量输入/开关量输出 开关量输入/开关量输出 开关量输入/开关量输出 模拟量输入/开关量输入 模拟量输入/开关量输入 开关量输入/开关量输出 开关量输入/开关量输出 开关量输入/开关量输出 开关量输入/开关量输出 开关量输入/开关量输出 开关量输入/开关量输出 开关量输入/开关量输出 开关量输入/开关量输出 开关量输入/开关量输出 模拟量输入/开关量输入 模拟量输入/开关量输入 开关量输入/开关量输出 开关量输入/开关量输出 开关量输入/开关量输出 开关量输入/开关量输出 开关量输入/开关量输出 开关量输入/开关量输出 开关量输入/开关量输出 开关量输入/开关量输出 串口通信 RS485 模拟量输入 开关量输入/输出/模拟量输入 开关量输入/输出/模拟量输入 开关量输入/输出/模拟量输入 开关量输入/输出/模拟量输入 开关量输入/输出/模拟量输入 开关量输入/输出/模拟量输入 开关量输入/输出/模拟量输入 开关量输入/输出/模拟量输入 开关量输入/输出/模拟量输入 开关量输入/输出/模拟量输入 开关量输入/输出/模拟量输入 开关量输入/输出/模拟量输入 开关量输入/输出/模拟量输入 开关量输入/输出/模拟量输入 开关量输入/输出/模拟量输入 开关量输入/输出/模拟量输入 开关量输入/输出/模拟量输入 开关量输入/输出/模拟量输入 开关量输入/输出/模拟量输入 开关量输入/输出/模拟量输入 开关量输入/输出/模拟量输入 开关量输入/输出/模拟量输入 开关量输入/输出/模拟量输入 开关量输入/输出/模拟量输入 开关量输入/输出/模拟量输入 传输线缆 ZR-KVVP-8×2.5 ZR-KVVP-8×2.5 ZR-KVV-12×2.5 ZR-KVV-12×2.5 ZR-KVV-12×2.5 ZR-KVV-12×2.5 ZR-KVV-8×2.5 ZR-KVVP -8×2.5 ZR-KVVP -8×2.5 ZR-KVV-12×2.5 ZR-KVV-12×2.5 ZR-KVV-8×2.5 ZR-KVV-12×2.5 ZR-KVV-12×2.5 ZR-KVV-8×2.5 ZR-KVVP -8×2.5 ZR-KVVP -8×2.5 ZR-KVV-8×2.5 ZR-KVV-12×2.5 ZR-KVV-12×2.5 ZR-KVV-12×2.5 ZR-KVV-12×2.5 ZR-KVV-8×2.5 ZR-KVV-12×2.5 ZR-KVV-12×2.5 ZR-KVV-8×2.5 ZR-KVVP -8×2.5 ZR-KVVP -8×2.5 ZR-KVV-12×2.5 ZR-KVV-12×2.5 ZR-KVV-8×2.5 ZR-KVV-12×2.5 ZR-KVV-12×2.5 ZR-KVV-8×2.5 ZR-KVV-12×2.5 ZR-KVV-12×2.5 GYTA-4B1 ZR-KVV-8×2.5 ZR-KVV-16×1.5 ZR-KVV-16×1.5 ZR-KVV-16×1.5 ZR-KVV-16×1.5 ZR-KVV-16×1.5 ZR-KVV-16×1.5 ZR-KVV-16×1.5 ZR-KVV-16×1.5 ZR-KVV-16×1.5 ZR-KVV-16×1.5 ZR-KVV-16×1.5 ZR-KVV-16×1.5 ZR-KVV-16×1.5 ZR-KVV-16×1.5 ZR-KVV-16×1.5 ZR-KVV-16×1.5 ZR-KVV-16×1.5 ZR-KVV-16×1.5 ZR-KVV-16×1.5 ZR-KVV-16×1.5 ZR-KVV-16×1.5 ZR-KVV-16×1.5 ZR-KVV-16×1.5 ZR-KVV-16×1.5 ZR-KVV-16×1.5 长度 220 220 30 30 30 30 60 30 30 30 30 60 30 30 60 240 240 60 30 30 30 30 60 30 30 60 35 35 30 30 60 30 30 60 30 30 100 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 途经设备 PLC-1 端口类型2 RJ45 传输线缆4 UTP5 长度5 1 途经设备或终点设备 工业以太网交换机1

采购计划表

采购计划表
高速公路机电工程JD1 高速公路机电工程JD1标设备采购计划表 JD
编号
设备名称
采购品牌
采购时间
采购周期
到货时间
备注
一、监控系统 (一 监控分中心设备 ) 1 计算机设备 2 3 4 5 交换机 视频设备 硬盘录像机 大屏幕投影
HP 华为 英飞拓、英沙、 MYWAY等 海康威视 广东威创
8月26日 8月26日 8月26日 8月16日 8月6日
30 天 30 天 25 天 20 天 45 天
9月25日 9月25日 9月20日 9月5日 9月20日
含服务器、客户机 含收费用交换机 矩阵、视频分配器、 监视器(分配器已 到) 已到 到货时间根据现场房 建情况调整,直接进 分中心机房。 含收费、通信用UPS, 到货时间根据现场房 建情况调整,直接进 机房。 根据现场房建情况, 调整采购及到货时间 打印服务器、打印机 含收费用机柜
高速公路机电工程JD1 高速公路机电工程JD1标设备采购计划表 JD
编号 5
设备名称 稳压电源
采购品牌 扬州爱克赛
采购时间 8月31日
采购周期 20 天
到货时间 9月20日
备注 到货时间根据现场房 建情况调整,直接进 机房。
英飞拓 定制 英飞拓 8月21日 8月26日 20 天 25 天 9月10日 9月20日 已到 镜头已到
定制 autoscope JVC
8月21日 8月17日 8月22日
20 天 45 天 25 天 天
9月10日 10月1日 9月16日
已到 已到 镜头已到
深圳同洲 深圳同洲
8月11日 8月11日
45 天 50 天
编号 4 5 6 7 8 9
设备名称 光强检测器 瓦斯检测传感器 信号灯、车道控制 标志、标志灯箱 火灾报警子系统 光电诱导标志 黑白枪式固定摄像 机

高速公路监控系统施工安装实践

高速公路监控系统施工安装实践

高速公路监控系统施工安装实践摘要:随着经济快速发展,高速公路建设日益增多,车辆往来不断。

交通拥堵及意外出现的情况时有发生。

为确保交通顺畅及人生、财产安全,安装高速公路监控系统显得尤为重要。

文章笔者结合多年工作实践,对高速公路监控系统安装施工、调试等进行深入探讨,供同行借鉴。

关键词:监控系统;施工安装;调试;高速公路前言高速公路的发展,有力促进了交通运输、群众出行,对社会经济发展起着重要作用。

高速公路路网密、过往车辆多、车速快,容易导致交通安全隐患。

为有效遏制交通安全事故发生,借助现代化高科技技术,实现对高速公路进行安全监控,已成为高速公路安全管理的有效措施之一,在高速公路安装监系统,能保障公路交通畅顺,车辆安全行驶,有效减少事故发生。

做好高速公路监控系统的施工安装、调试及质量控制工作,是保证监控系统发挥作用的关键。

一、高速公路监控系统功能及组成1、系统功能高速公路监控系统对高速公路的实时监控,是通过信息的采集、处理与传递实现。

信息采集。

监控系统要连续实时观察道路情况,采集相关信息。

信息内容比较多,包括:实时路况、路段流量、天气、交通异常情况等。

信息处理。

对路况实时情况进行判断;异常情况或意外事件影响程度,以及对受影响的交通状况进行评估及预测;并作出解决办法及措施等。

信息提供。

对正在行驶的车主提供实时路况信息,并根据交通情况对车主提供建议性或执行操作指令,使车主按指令进行行驶。

2、系统组成作为智能交通系统,监控系统由信息采集子系统、信息提供子系统和监控中心组成。

其中,信息采集子系统是完成信息采集工作的设备,它通过对天气状况、道路情况、意外事件等原始数据进行预处理,进而筛选出系统需要的数据。

信息提供子系统是提供所获得道路信息和诱导控制指令的配备,除此之外还要承担向相关部门或人员提供求救指令和道路信息。

监控中心是前述两子系统的中间环节,同时也是整个系统的核心部分。

它由计算机系统、室内显示设备和监控系统控制台组成,从而达到对信息的筛选分析处理传递,进行简单的管理辅助。

高速公路机电工程联合设计方案优化

高速公路机电工程联合设计方案优化

关键词]机电工程;联合设计;优化设计1工程概况本文选取天津市取消高速公路省界收费站项目作为具体研究对象,考虑到该项目对工期要求较高、勘查设计周期较短,加之技术因素的限制,部分项目只能选用较为原始勘测方式,这也导致项目单位在勘测过程中易出现疏漏,造成设计方案不完善,对后续施工将产生影响。

由此可见,设计之后的服务工作也属于勘查设计的工作范畴,影响着项目单位后续施工的开展,且与项目质量、工程造价、投资利润等也密切相关。

2高速公路机电联合设计形式及存在的问题2.1高速公路机电项目概述高速公路机电项目工程包含在交通工程范畴之内。

其由6大系统组成,包括通信、监控、收费、低压配电、照明及隧道机电系统。

而在项目建设及后续使用过程中,前三者可同时开展,相互配合发展;供配电系统却须作为一个独立的系统,承担服务工作,服务所有其他系统,维系整体系统的工作。

2.2当前高速公路机电项目设计中存在的问题高速公路机电项目是一类交通项目,是交通项目极为关键的组成部分之一,机电项目质量高低的影响因素较多,其中包含安全设备、管理设备等[1]。

此外,机电项目质量好坏会影响着后续服务质量的好坏。

所以,为使该项目技术水平达到设计标准,设计者须立足于设计形式展开深入研究。

这主要是因为已有的管理程序具有其自身的特殊性。

除此之外,机电设备技术要想得到提升也与项目单位控制形式密切相关,而要健全控制形式除了要找出设计方案中的问题所在,还需尽量将这些风险爆发时产生的危害控制到最低,从而最大限度地发挥出已有设计体系的作用[2]。

对设计进行深化过程中,设计人员应对招标文件和相关合同进行仔细研究,确保对设计的深化过程是合乎规定的,并最终使深化结果与设计图的相关规定相符。

3高速公路机电工程联合设计方案的具体优化措施3.1优化监控设计方案在本段高速公路内有一段隧道占比较高的公路,隧道长度与总长度之比为6∶7。

隧道以桥隧向量为主,因此呈现出分布密集的特征。

若是隧道分布极为密集,那么施工也必然存在极大的安全风险。

例谈隧道风机PLC控制

例谈隧道风机PLC控制

例谈隧道风机PLC控制一、项目背景本文以重庆酉沿高速酉阳1号隧道为研究对象,设计了一套将隧道风机PLC 控制与电力监控控制结合的控制方案。

酉阳1号隧道全长3.8公里,整個隧道设置32台37KW单向射流风机,通过PLC控制接触器实现隧道内风机的开启,同时供电回路配置电力监控设备监控风机运行,通过两套系统的融合,提高了隧道风机运行稳定性和隧道的安全性同时降低运行成本。

通风控制系统通过PLC模拟量输入模块采集分布在隧道内的CO检测器和烟雾透过率检测器检测到的CO/VI值,将隧道内当前的污染浓度(CO/VI值)与控制目标值相比较,以不超过目标值为原则,经计算处理后,再对比电力监控获取的风机供电回路用电数据,判定风机运行情况,通过PLC的开关量输出模块程序控制变频器并由接触器实现控制隧道内风机的开启,以使各项空气指标符合安全行车标准。

这样就实现了风机运行的实时监控,达到了既保障安全行车、同时节约能源的目的。

二、系统设备构成酉阳1号隧道通风系统构成如下:1、风机机组酉阳1号隧道安装32台37KW单向射流风机,其中左洞9组18台,右洞7组14台。

2、本地启动回路风机采用就地软启动方式,将一组风机的两个软启动器装在就地控制的配电柜内,当远程供电回路收到风机启动信号后经软启动器及配套设施实现风机软启。

3、变电所内配电柜风机供电及控制回路通过安装在隧道变电所内的GCS配电柜给风机回路供电,配电柜内安装LSA1430测控仪表实现电力监控,同时通过接收PLC发出启停信号经接触器实现风机的启停。

4、PLC系统PLC通过模拟量输入模块采集分布在隧道内的CO/VI检测器检测到的CO/VI 值,将隧道内当前的污染浓度(CO/VI值)与控制目标值相比较,以不超过目标值为原则,经计算处理后,发出信号至配电柜内风机供电回路,实现风机启动。

5、电力监控系统通过LSA1430测控模块将采集的供电数据传送至电力监控通信管理机LSA1200,同时电力监控管理机可以通过下达控制指令至LSA1430实现对风机控制。

隧道监测所需要的一些仪器总结归纳

隧道监测所需要的一些仪器总结归纳

隧道分类:按照隧道所处的地质条件分类:分为土质隧道和石质隧道;按照隧道的长度分类:分为短隧道铁路隧道规定<500m、中长隧道铁路隧道规定<3000m、长隧道铁路隧道规定<10000m和特长隧道;按照隧道位置分类:山岭隧道,水底隧道和城市隧道;隧道施工监测内容:1.周边位移量测收敛计:量测断面间距及测点数量根据围岩类别、隧道埋深、开挖方法等确定量测断面间距及测点数量 , 收敛测线的布置形式, 可采用一条基线或两条水平基线.2.拱顶下沉量测水准仪,全站仪:对于深埋隧道, 可在拱顶布设固定测点, 将钢尺或收敛计挂在拱顶测点上, 读钢尺读数, 后视点可设在稳定衬砌上, 读标尺读数, 用水平仪进行观测.3.隧道结构健康监测多点位移计,测缝仪,应变计新奥法建设的隧道, 并不是单纯的钢筋混凝土结构, 在本质上是围岩和支护结构的综合体.因此, 在进行隧道结构健康监测时, 要同时监测围岩与支护结构的变形以及相互作用亮个方面.1围岩内部位移监测多点位移计2裂纹监测测缝仪: 裂纹监测, 是对隧道裂纹的发展变化进行观测.根据隧道裂纹调查资料, 结合隧道实际情况, 在隧道布置合适数量的裂纹计对有发展迹象的裂纹进行监测.3初衬钢拱架应变监测应变计: 初衬钢拱架作为隧道主要的承重结构, 测量其应变,可以掌握隧道围岩的稳定性.4二衬结构内应力监测应变计:二衬钢筋铺设完毕未浇注混凝土前截断待测位置的钢筋,将传感器串联在钢筋上,作相关防护并将线路引出即可.5锚杆轴力监测应变计:在安设锚杆前将锚杆截断,将轴力计串联焊接在距离锚杆孔口0.5~1.0m处,用砂浆锚固装有轴力计的锚杆.4.地质预报地质雷达5.地表下沉水准仪6.隧道环境条件监测CO/VI检测仪,瓦斯传感器,温度传感器,风速风向传感器,光亮度检测仪,噪声传感器,湿度传感器,气压监测仪1 空气质量监测CO/VI检测仪2 瓦斯浓度监测主要用于附近有煤炭区的隧道瓦斯传感器3 温度监测温度传感器4 通风监测风速风向传感器: 测点应根据隧道实际情况, 但至少应满足在隧道两端、中间、人行横道、车行横道、应急停车带和风井等位置安装风速风向传感器.5 亮度监测光亮度检测仪: 根据5公路隧道通风照明设计规范6, 应至少在洞口、入口段、过渡段、中间段、出口段、应急停车带和连接通道等处设置光亮度检测仪.6 噪声监测噪声传感器: 测点布设根据实际情况, 但至少在隧道两端、中间和风机安设处布设噪声监测点.7 湿度和气压监测湿度传感器,气压监测仪隧道运营期间监控内容浓度传感器,温度传感器,湿度传感器,阳梯级系统:1 隧道结构侵蚀监测CO2浓度传感器,温度传感器,湿度传感器1 混凝土炭化侵蚀监测CO22 CI-侵蚀监测通过预埋在靠近混凝土表面的腐蚀传感器如:阳梯级系统来实现3 SO, Mg2+等侵蚀监测含量一般不超标,可以不监测42 隧道结构变形监测全站仪,光学光栅变形计,电水平尺,静力水准仪,巴塞特收敛环,接缝位移计:3 隧道结构内力监测应力计,孔隙水压力计:1钢筋应力应变;2螺栓应力应变:3管片外土压力;4管片外孔隙水压力.4 隧道环境情况监测同施工阶段的环境条件监测.。

高速公路路产赔(补)偿收费标准表

高速公路路产赔(补)偿收费标准表

高速公路路产赔(补)偿收费标准
22 隔离水码隔离水码个690
23
防撞桶防撞桶(塑料
600*820)
个600
24 防撞筒(玻璃钢
920*980)
个770
25 防撞筒(玻璃钢
600*820)
个720
26 防撞垫防撞垫套14210
27
护栏旋转护栏米2360
28 迷你护栏米
730
29 牛角护栏(SA级)米870
30 两波护栏板米270
31 三波护栏板米360
32 护栏弯头(D--2型端
头)
套2650
33 护栏弯头(三角带、
中央分隔带)
套2930
34 中央开口活动栅栏延米1080
35 A级组合式加强型活
动护栏
延米750
36 缆索护栏米480
37 钢筋砼防撞护栏延米1210
38 钢管防撞护栏(每
根)
延米270
39
托架护栏托架(双波栏
板)
个100
40 护栏托架(三波栏
板)
个130
41
防眩板金属防眩板(含支
架)
片210
42 塑料防眩板(玻璃
钢防眩板)(含支
架)
片180
43 锥标锥标个70
44
立柱弹性立柱根250
45 圆形防撞立柱(防撞
钢管立柱
140*4.5*2500,含基
础)
根1480
46 护栏立柱(含基础)根1420。

CODEL设备技术要求

CODEL设备技术要求

205.3主要设备及技术指标能见度检测器(选用CODEL MCSVS-3型能见度检测器)传感器技术要求:——能见度测量范围:10m~2000m;——能见度测量精度:±10%;——通信接口:RS232/RS485;——工作温度:-40 度至+55 度——工作湿度:0-100%RH——防护等级:IP65——能对雾、雨、雪等各种天气状况进行能见度检测;——对光学镜头上的污染可被检测到;——校正工作应简单、方便,并提供用来校准测量精度的设备;——维修方便,一般因雾化引起的镜头污染应可通过内部加热来清洁镜头。

微处理器要求:——微处理器能对探头检测的数据进行采集,并进行预处理和存储,然后经传输设备上传。

——微处理器在通信线路出现故障时,至少应能存储48 小时的气象信息。

——微处理器应能对设备状态(正常和故障)进行监视,并在检测器故障时进行报警。

——微处理器应至少具有两个通信接口,一个用于向监控分中心传输,另一个用于便携计算机使用。

——设备应配有过电压和大电流保护装置,在雷击时设备应不受影响,做到在本路使用环境下均能保证设备正常工作。

——设备电源中断恢复后应可自动恢复运行。

路面状况检测器(选用CODEL mcir型路面状态检测器)——检测温度:-40℃~+60℃,±0.2℃——检测湿度:0.8~100%,±2%——路面状态:干燥、潮、湿、残盐、结冰、黑冰、积雪等——通信接口:RS232/RS485——防护等级:IP65气象检测器各类传感器的测量范围和精度要求如下:——温度:-40℃~+60℃,±0.2℃——湿度:0.8~100%,±2%——雨量:0~4mm/min,±0.4mm——路面状态:干燥、潮、湿、残盐、结冰、黑冰、积雪等——风速:0.3~60m/s,±0.3m/s——风向:0~360 度,±5 度——能见度:10m~2000m,±10%——通信接口:RS232/RS485——防护等级:IP65微处理器的要求:——微处理器能对各种传感器检测的数据进行采集,并进行预处理和存储,然后经传输设备上传。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

2.4.5 CO/VI风速风向检测器
1 —般施工要求
1)CO/VI检测器
CO/VI检测器为隧道一氧化碳和能见度检测专用装置,安装于隧道边墙,用于采集隧道内一氧化碳和能见度基本数据,作为隧道通风和照明的控制依据。

(1)设备安装应选择具有数据代表性的区域和位置。

(2)设备安装于隧道边墙上,支架基础应坚实、平整,附着良好。

(3)安装高度应综合考虑安全、方便,防止人为及车辆损坏,便于施工、调试和维护。

安装高度距离地面约3m。

(4)发射端与反射端镜面等位支架安装距离为3m,并应保持同一高度,同轴度良好。

2)风速风向检测器
风速风向检测器设备为燧道内风速风向检测专用设备,检测探头安装在燧道边墙上,采集隧道内风速、风向基础数据,作为风机控制的依据。

(1)设备安装应选择具有数据代表性的区域和位置。

(2)设备安装于隧道边墙上,支架基础应坚实、平整,附着良好。

(3)安装高度应综合考虑安全、方便,防止人为和车辆挂损,便于施工、调试和维护。

安装高度距离路面约3m。

(4)应避开风机对设备的干扰,为便于布线与施工,可与CO/VI检测器共用预埋管道。

2设备材料和人员准备
设备材料主要包括CO/VI检测器、风速风向检测器、控制箱以及施工所需的相关辅材。

根据施工计划合理安排施工班组,施工人员应在现场负责人和技术人员的指导下依据规范及图纸进行施工。

3施工安装界面条件
(1)隧道土建施工基本完成,管道和洞室的预留预埋满足系统安装的相关界面要求。

(2)要求调试开通前设备的供电电源已到位,以满足设备的上电测试和参数设置的需求。

(3)要求调试开通前通信缆线敷设到位,通信链路已开通,以满足设备调试及与分中心联调的需求。

4施工安装程序
1)CO/VI检测器安装程序
CO/VI 检测器施工工艺流程图
CO/VI 检测器施工工艺流程图
(1)安装施工前应进行必要的交通管制或部分管制,并充分做好安全防护工作。

(2)按照施工安装图中所示的位置确定设备安装的位置。

(3)按照施工安装图要求确定电源线和数据线的走向及电源箱的安装位置。

(4)设备支架在安装前应对安装位置进行充分定位,要求安装高度距离路面3m,两个支架之间的距离为3m,且在同一个水平面上。

用冲击钻和钢膨胀螺栓对支架进行固定。

根据安装支架上4个φ10.5mm,孔位置的实际尺寸,在安装墙壁上配打M10不锈钢膨胀螺栓的位置孔(φ12mm),选用长度为100mm的不锈钢膨胀螺栓,留出有效长度16mm。

(5)用冲击钻和钢膨胀螺栓将电源控制箱与隧道预留洞进行固定安装。

(6)根据电源控制箱上4个耳板小φ9mm孔位置的实际尺寸,在安装壁上配打电源箱上4个耳板M8不锈钢膨胀螺栓的位置孔(φ12mm),选用长度为100mm的不锈钢膨胀螺栓,留出有效长度160mm。

(7)将支架及电源控制箱定位紧固,分别对电源线和数据线进行敷设。

(8)安装检测器发射端和反射镜,要求保证发射端和反射镜的同轴性。

(9)分别将电源线和数据线与发射端连接。

将发射端上的电源线、数据线与电源控制箱连接;将电源控制箱中端子上的电源线与外电源连接;将电源控制箱中端子上的数据线与本地控制器连接,数据线缆应为1.0~1.5mm2的屏蔽线缆。

(10)有接地要求的必须接地,并适当紧固,防止虚接。

(11)设备安装与接线完成后,做好各种线缆的标签、标识及进线孔洞的封堵,设备接线图应放置于电源控制箱内,便于后期维护。

2)风速风向检测器安装程序
风速风向检测器施工工艺流程图
风速风向检测器安装工艺流程图
(1)安装施工前应进行必要的交通管制或部分管制,并充分做好安全防护工作。

(2)按照施工安装图确定设备安装的位置,接收端应与地面平行。

(3)按照施工安装图确定电源线和数据线的走向及电源箱的安装位置。

(4)分别根据安装板(支架)上4个φ8.5mm孔位置的实际尺寸,在安装墙壁上配M8不锈钢膨胀螺栓的位置孔(φ12mm),选用长度为120mm的不锈钢膨胀螺栓,留出有效长度30mm。

(5)根据电源控制箱上4个耳板φ12mm孔位置的实际尺寸,在安装壁上配打电源箱上4个耳板M8不锈钢膨胀螺栓的位置孔(φ12mm),选用长度为100mm的不锈钢膨胀螺栓,留出有效长度16mm。

(6)将风速风向测量仪及电源箱定位紧固,分别对电源线和数据线进行敷设。

(7)分别将电源线和数据线与风速风向测量仪连接。

将风速风向测量仪上的电源线、数据线与电源控制箱连接;将电源控制箱中端子上的电源线与外电源连接;将电源控制箱中端子上的数据线与本地控制器连接,数据线缆应为1~1.5mm2的屏蔽线缆。

(8)用电器上有接地要求的必须接地,并适当紧固,防止虚接。

(9)设备安装与接线完成后,做好各种线缆的标签、标识及进线孔洞的封堵,设备接线图应放置于电源控制箱内,便于后期维护。

5设备参数配置
1)CO/VI参数配置
测量范围:CO为0 ~400ppm,VI为K=0 ~ 35x10-3/m。

平均时间:30s。

模拟量输出:4~20mA。

2)风速仪参数配置
测量范围:-30~+30m/s。

平均时间:30s。

模拟量输出:4~20mA电流隔离输出。

开关量输出:正反风向输出。

6设备调试
1)CO/VI检测器调试
安装工作完成后,必须对设备进行全面调试,确保系统的正常工作以及数据采集的准确性。

(1)接通电源,检查设备运行指示灯及主板部件工作指示灯是否正常。

(2)通过调试接口将设备与便携计算机连接,运行调试软件,查看运行状态。

(3
)通过数值显示调节发射端与接收端的平正关系,调节数字化增益,调节电容增益。

(4)调整部分工作参数配置,检查工作状态,测量电流输出,记录调试日志。

(5)本地设备调试完成后,设备通过本地控制器将测量数据传人分中心上位机软件,为隧道通行提供可靠数据。

2)风速风向检测器调试
安装工作完成后,必须对设备进行全面调试,确保系统的正常工作以及数据采集的准确性。

(1)接通电源,检查设备运行指示灯及主板部件工作指示灯是否正常。

(2)通过调试接口将设备与便携计算机连接,运行调试软件,查看运行状态。

(3)调整部分工作参数配置,检查工作状态,测量电流输出,记录调试日志。

(4)本地设备调试完成后,设备通过本地控制器将测量数据传入分中心上位机软件,为隧道通行提供可靠数据。

(注:专业文档是经验性极强的领域,无法思考和涵盖全面,素材和资料部分来自网络,供参考。

可复制、编制,期待你的好评与关注)。

相关文档
最新文档
