CXemc配置管理手册版
EMC磁盘阵列配置指导书
#!/bin/sh for i in ‘cfgadm |grep fc-fabric|awk ’{print $1}’‘;do dev="‘cfgadm -lv $i|grep devices |awk ’{print $NF}’‘" wwn=grep ’Host Bus’|awk’{print $4}’‘" echo "$i: $wwn" done
1.2 组成
电源
EMC CX 3-20 磁盘阵列由电源、控制器、磁盘柜三大模块组成。
电源模块的前视图如图 1-1 所示,有 A0、A1、B0、B1 四个部分。 图1-1 电源模块前视图
控制器
EMC CX 3-20 磁盘阵列有 2 个控制器,控制器后视图如图 1-2 所示。
文档版本 03 (2006-03-01)
屏幕显示信息中第 1 列的 c1、c3、c4 表示 HBA 控制器。 步骤 4 配置 HBA。
文档版本 03 (2006-03-01)
华为技术有限公司
2-1
插图目录
# cfgadm -c configure c1
# cfgadm -c configure c3
# cfgadm -c configure c4 步骤 5 注册 HBA。
SmartAX MA5100 故障处理
目录
目录
1 产品介绍.......................................................................................................................................1-1
EMC cx4-120安装维护手册

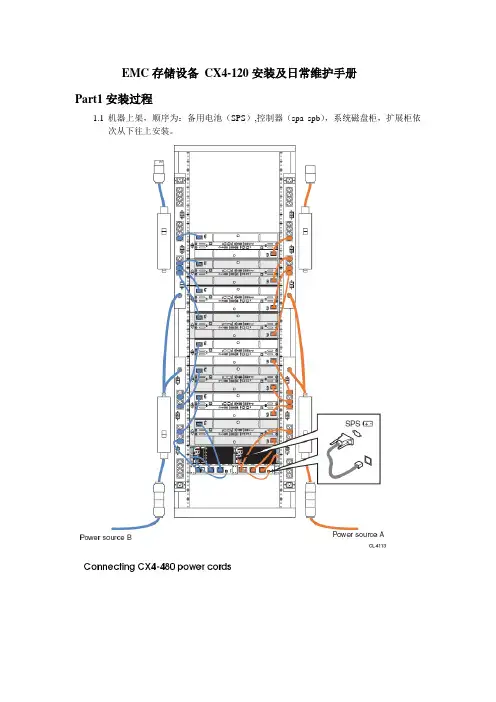

EMC存储设备CX4-120安装及日常维护手册Part1安装过程1.1机器上架,顺序为:备用电池(SPS),控制器(spa spb),系统磁盘柜,扩展柜依次从下往上安装。
1.2 登陆管理界面环境要求:登陆机器需事先安装好JA V A工具,推荐1.5.0版本及以上方法:将本机ip配成跟阵列控制器同一网段后,在浏览器中直接输入已连接阵列控制器的IP,如spa的ip 192.168.37.40(另一个192.168.37.41),用户名:admin 密码:password展开阵列及属性项如下图:2. 2 创建raid组(本存储采用raid5,有热备)右击Raid Group选择Create Raid Group.选择要添加的磁盘创建hotspare(热备盘),具体过程如下。
单击”OK”按钮。
绑定LUN右击Raid Group,选择bind lun,填上lunID,大小以及归属控制器创建Storage Group右击storage group,选create storage group加入LUN将要加入组的主机移至右边,按APLLYPart2 日常维护1.登陆管理界面:直接输入阵列的其中一个ip,如spa的ip 192.168.37.40,用户名admin,密码:password 正常状态如下图所示:若有错误,会有“F”标志出现在存储的最上一级目录,逐级追踪到出错目录,据此可以找到系统故障位置。
向EMC的800-819-0009电话报修时,需要提供存储CK号,在控制器前面板左侧位置,另外还有报错的具体位置的PN号,SN号。
2.阵列刷新:登陆管理界面后,右键CK号,选update now即可3.查看路径状况:右键选connectivity status 即可看到连接到阵列的链路。
4.日常在机房巡视时,正常情况下阵列的前后面板的所有指示灯都应该是绿灯或者蓝灯,不应该有黄灯或橙色灯的出现,该情况出现时,应及时登陆到管理界面察看报错情况,能解决这解决,不能解决就拨打80-819-0009电话报修。
EMC CX3 配置文档
EMC存储配置一.进入管理界面 (2)二,创建RAID组: (2)三,主机连接: (6)四,建立Staroage Group (7)五,主机识盘: (9)六.LUN的删除 (10)一.进入管理界面1.在windows系列的操作系统上安装JRE1.5以上的版本2. 将管理机的IP地址与阵列SPA/SPB的IP设在同一个网段3. 在浏览器上输入SPA/SPB的IP地址,SPA的IP:10.51.51.100 SPB的IP为10.51.51.1014.Username:adminPassword:password二,创建RAID组:1,创建RAID GROUP组2,在”Supported RAID Type”选择Raid 5单击”Manual”进行手工选盘。
3,选择好后,点击“OK”4,配置HotSpare(热备盘)将每个DAE的最后一个盘作为热备盘,划为单独的一个Ra i dGroup。
在”bindLun”的过程中,将”Raid Type”选择为”Hot Spare”就可以。
5,绑定LUN6,设置LUN大小(在LUN Size处),LUN号,设置好后点击“Apply”三,主机连接:1,连接状态确认Storage Connectivity Status确认盘阵和主机连接是否都正常,确保每一条链路的“Logged In”和“Registered”状态都是“Yes”,只要主机Agent 软件安装好,链路通,就能找到所有路径。
本例中有2条路径,为DELL4400服务器上的两个HBA卡直连到存储上,并且所有路径状态都是“Yes”,如果有链路没有找到,需要检查光纤线连接,主机Agent 软件是否启动。
2 设置Failover for PowerPath通过Connectivity Status 中的“Info”可以检查每台主机的Failover 设置是否正确,通常情况下默认设置都是正确的,但需要检查,如果不正确通过Tools Failover Setup Wizard 进行设置,请参考CPG 文档,例如db1 的failover 满足CPG 的要求CPG 要求实际Info 信息四,建立Staroage Group选择LUN 时,注意选择Not in other Storage Groups选择Server 时,注意选择Not connected注意:一台主机只能加到一个Storage Group 中1,设置主机和LUN的连接,建立Storage Group.输入名称2,在建立好的Stoarge Group上面点击鼠标右键,然后选择属性:3,选择需要加入这个Stoarge Group的LUN:勾选要加的LUN,然后点击OK4,选择需要键入Stoarge Group的主机:将主机移到右边的方框中,确认五,主机识盘:1,主机端软件安装:1.1Windows主机安装NaviAgent软件✓使用Administrator或相同权限的用户登录Windows;✓检查该主机是否安装过其他版本的Agent软件,如果已经安装则需将原有软件卸载;✓将NaviAgent软件上传至主机并安装;✓安装完成后,确认安装过程中没有错误发生;1.3 Windows主机安装PowerPath软件✓将PowerPath软件上传至主机✓安装PowerPath软件包✓检查安装结果是否为finish✓PowerPath软件在安装过程中需要输入License Key注册。
EMCCX600光纤存储阵列简单安装手册
EMC CX600 光纤存储阵列简单安装手册一.硬件安装1. CX600 需要配置双控制器;2. 每控制器提供4个2GB LC接口,连接主机;3. DAE2 磁盘柜至少需要5块硬盘,插在ID0-ID4 。
4. 连接光纤线到SAN 交换机,也可以直接连接主机。
5. 连接RS232线到串口,连接网线。
6. 如果有添加的DAE 磁盘柜,需要连接光纤线到SP;设置每个DAE 的ID 号7. 连接SPS线缆至SP。
二.Array 初始化1. 设置PPP连接选择网络邻居,创建新的直接连接。
使用Guest帐号,选择COM 端口。
使用115200速率,硬件流控。
登陆帐号是"Clariion@clarrion!" 。
2.SP设置首先连接串口线至SPA,打开PPP连接。
在IE 中输入“ Http://192.168.1.1/setup 默”认(的SPIP Address。
修改SP 的IP Address,Hostname,Subnet Mask重; 要的Peer Ip Address(SPB的IP Address;默认的端口号。
然后选择“ Apply Settings ”;重SP启A。
连接串口线到SPB,打开PPP连接。
在IE 中输入“ Http://192.168.1.1/setup 默”认(的SPIP Address。
修改SP 的IP Address,Hostname,Subnet Mask重; 要的Peer Ip Address(SPA的IP Address;默认的端口号。
然后选择“ Apply Settings ”;重SP启B。
连接串口线至SPA,打开PPP连接。
在IE中输入“Http://192.168.1.1/setup选择“”R,estart Managerment Serve确r 认”重, 启“CIMOM”。
3.Service UI可以使用Service UI连接,在“Management UI目”录下查找“index.html文”件,然后执行。
EMC设备配置操作说明
EMC设备配置操作说明EMC系统操作手册EMC光纤交换机、磁盘阵列操作手册设备型号:DS_300B&EMC CX-4 240承建单位:宁夏希望信息产业有限公司监理单位:深圳市东方天成管理顾问有限公司建设单位:宁夏医科大学附属医院编写日期:二零一零年一月目录1.1 EMC DS_300B_A (5)1.2 定义zone (6)2.1 EMC DS_300B_B (10)2.2 定义zone (11)3.1 EMC B300_B 配置信息 (15)4.1 EMC CX-4 240 配置信息 (20)4.2 初始化阵列系统 (20)4.3 阵列的设置 (27)4.4 主机软件安装和配置 (36)5.1 端口对照表 (50)1.1 EMC DS_300B_A在浏览器的地址栏里输入EMC DS_300B 的默认ip地址10.77.77.77,用户名admin,密码password,定义本机的管理地址为10.0.11.63,管理机器名称为DS_300B_A,定义完毕后信息如下根据Manufacturer serial number ALJ0634E06B;Supplier serial number BRCALJ0634E06B;上网注册得到的License ID,激活8-15端口。
由图中可以看出,前面16个端口为深灰色可用状态。
1.2 定义zone定义zone,在zone admin 界面下定义Zone1,根据DS_300B_A端口对照表,将交换机的0,1,2端口加入到zone1当中,然后保存启动zone1,配置信息如下将交换机的0,1,3端口加入到zone2当中,然后保存启动zone2将交换机的0,1,4端口加入到zone3当中,然后保存启动zone3。
在交换机名称定义里,填入DS_300B_A,交换机信息如下修改交换机的默认管理地址为10.0.11.63,网关定义为10.0.11.1,以方便在网络中进行管理。
EMC CLARiiON CX480安装配置文档
XXXXXXXXEMC CLARiiON CX480安装配置文档2009.12.21目录一、初始化EMC CLARiiON CX480磁盘阵列 (1)二、EMC CLARiiON CX480存储空间配置 (3)1、创建RAID Group (3)2、创建LUN (8)3、创建MetaLUN (11)4、创建Hot Spare盘 (19)三、光纤交换机划Zone (22)四、安装Navisphere和PowerPath软件 (22)1、安装Navisphere Agent和CLI软件 (22)2、安装PowerPath多路径软件 (23)五、EMC CLARiiON CX480创建Storage Group并映射主机 (23)六、主机识别EMC CLARiiONCX480存储空间 (27)七、EMC CLARiiON SnapView BCV配置 (32)1、将Clone LUN映射给主机BJWMPA01 (32)2、创建安全信任账号 (34)3、创建Clone Private LUN (34)4、创建Clone Group (36)5、Clone Group添加LUN并初始化Clone LUN (39)6、编写脚本执行BCV同步 (44)7、主机挂载Clone LUN (45)一、初始化EMC CLARiiON CX480磁盘阵列首先在一台笔记本电脑或台式机安装EMC CLARiiON磁盘阵列初始化工具Navisphere Array Initialization Tool(NSI)。
将CX480的SPA和SPB的网络端口和笔记本电脑通过HUB连接在一起,如下图以Windows平台为例,完成初始化工作,首先从开始菜单启动NSI,如下图然后点击“Next”开始扫描当前可用的磁盘阵列显示发现磁盘阵列,设备名称为FCNCX094700030,然后点击“Next”继续下一步设置SPA的IP地址为“109.10.1.184”,名称为“CX480-SPA”,设置SPB的IP地址为“109.10.1.185”,名称为“CX480-SPB”,另外设置子网掩码为“255.255.255.0”,网关为“109.10.1.1”,然后点击“Next”继续最后提示设置登录Navisphere Manager的用户名为“admin”,密码为“password”,设置完毕,磁盘阵列重新reboot,重启完毕,完成磁盘阵列初始化工作。
EMC CX系列存储日常管理维护和故障排除手册.
一、Clariion CX系列产品硬件介绍1.Clariion CX系列产品的基本构成构成:由SPS,DPE/SPE和DAE三部分组成示例:CX4-960(图1-0)名词解释: SPS:Standby Power Supply,接DPE或者SPE+DAE OS,对Write Cache提供后备电源保护SPE:Storage Processor Enclosure,包含两个全冗余的存储控制器 DPE:Disk Processor Enclosure,SPE和DAE OS在同一个EnclosureDAE:Disk Array Enclosure,磁盘柜,包含15个硬盘槽位,磁盘ID从左至右为0-14 DAE_OS:包含控制器系统(OS)的DAE,占用DAE从左至右前五块硬盘注:Clariion系列中采用DPE架构的有CX200/300/400/500,而CX600/700,3和4系列均为SPE 架构2. CX600 / CX700 基本部件及状态灯介绍2.1 CX600 / CX700 Storage Processor Enclosure (SPE)--前视图(图1-1)(1) 3个热插拔风扇模块(2) 风扇模块错误灯(黄灯亮表示有错误,在前面板上看不见,需拆下前面板才能看见) (3) SPE 电源指示灯(绿灯) SPE 错误指示灯 (黄灯)2.2 CX600 / CX700 Storage Processor Enclosure (SPE)--后视图(图1-2)(1) Storage Processors A(2) Storage Processors B(3) 2个热拔插电源模块 (active/active, 1+1)2.3 CX600 / CX700 Storage Processor (SP)—细节图(图1-2)(1) 4 个前端(连主机)2Gb FC 端口(每个 Storage Processor )(2) 4个后端(连扩展DAE)2Gb FC端口(每个 Storage Processor )(3) 10/100 局域网管理端口(4) SP Status LEDs--用于SP启动检测和检查SP的健康状态(5) Port80h Card--在SP主板上,用与开机自检,(6) SPS Monitoring Port--连接SPS的串口,用于SP与SPS之间的通讯和控制(7) Serial/PPP Port--获取动态IP地址进行维护或也可通过HyperTerminal软件检测SP的启动3. CX200 / 300 / 400 / 500 基本部件及状态灯介绍3.1 CX200 / 300 / 400 / 500 Disk Processor Enclosure (DPE)(四款产品均为DPE架构,除 SP的前端和后端端口数量有差别外,基本一样,下图为CX500的DPE)(图1-4)(1) BE0 –后端总线端口0(HSSDC)--连接DPE和DAE(2) BE1 –后端总线端口1(HSSDC)--连接DPE和DAE(3) 两个前端 2Gb 端口(FC) 每个Storage Processor(4) Enclosure 状态灯--绿色(电源灯),黄灯(错误灯或可用于检测启动过程)(5) 10/100 以太网管理端口(6) Serial Mgmt Port (RJ-45)--获取动态IP地址进行维护或也可通过HyperTerminal软件检测SP的启动(7) SPS Monitoring Port--连接SPS的串口,用于SP与SPS之间的通讯和控制4. CX3-10 / 3-20 / 3-40基本部件及状态灯介绍4.1 CX3-10 / 3-20 / 3-40 Storage Processor Enclosure (SPE)--前视图(图1-5)(A) 四个热插拔电源模块,从左至右依次为PS_A0 A1 B0 B1(B) 电源模块故障指示灯,故障时亮黄色(C) 系统电源指示灯:绿色,常亮系统故障指示灯:黄色,系统故障时亮4.2 CX3-10 / 3-20 / 3-40 Storage Processor Enclosure (SPE)—后视图(图1-6)4.3 CX3-10 / 3-20 / 3-40 Storage Processor (SP)—细节图(三款产品均为SPE架构,除 SP 前端和后端端口数量有差别外,基本一样,下图为CX3-40的SP)(图1-7)A:SPS监控端口B:管理串口C:电源指示灯:绿色,常亮D:故障指示灯:黄色,故障时亮E:服务管理网口F:客户管理网口G:后端扩展端口H:前端光纤端口5. CX3-80基本部件及状态灯介绍5.1 CX3-80 Storage Processor Enclosure (SPE)—前视图(图1-8)A:电源模块,上有黄色故障指示灯,故障时亮B:冷却风扇模块,上有黄色故障指示灯,故障时亮C:系统故障指示灯:黄色,故障时亮D:系统电源指示灯:绿色,常亮5.2 CX3-80 Storage Processor Enclosure (SPE)—后视图(图1-9)A:电源模块B:SAN Management ModuleC:I/O 模块电源模块5.3 CX3-80 Storage Processor (SP)—细节图(图1-10)A:SP控制器工作状态指示灯B:I/O Module5.4 CX3-80 I/O Module --细节图(图1-11)A:后端端口工作状态LEDB:后端端口C:前端端口D:前端端口工作状态LEDE:I/O模块电源与故障指示灯,黄色灯亮表示有故障5.5 CX3-80 SAN Management Module --细节图A:电源指示灯B:故障指示灯C:用户管理网络端口D:服务管理网络端口,仅限于EMC服务人员使用E:管理串口F:SPS监控端口(图1-12)6. CX4-120 / 240 / 480 基本部件及状态灯介绍6.1 CX4-120 / 240 / 480 Storage Processor Enclosure (SPE)—前视图(图1-13)A0:电源模块A1:电源模块B0:电源模块B1:电源模块C:CPU模块AD:CPU模块BE:CPU模块A电源和故障指示灯F:CPU模块B电源和故障指示灯G:存储系统电源和故障指示灯6.2 CX4-120 / 240 / 480 Storage Processor Enclosure (SPE)—后视图(图1-14)A:Management Module(管理模块)B:I/O Module(I/O模块)C:Power / Fault LED(电源/故障指示灯)6.3 CX4-120 / 240 / 480 Storage Processor (SP)—细节图(图1-15)A:Management Module(管理模块)B:Back End Port on I/O Module(I/O模块上的后端端口,连接DAE)C:FC Front End Port on I/O Module(I/O模块上的前端光纤端口,连接主机)D:iSCSI Front End Port on I/O Module(I/O模块上的前端iSCSI端口,连接主机)6.4 CX4-120 / 240 / 480 Management Module—细节图A:Service LAN Port(服务端口,仅限于EMC服务使用)B:Management LAN Port(用户管理端口)C:SPS Port(SPS监控端口)D:Communications Port(管理端口)E:NMI(系统维护用,勿触动)(图1-16)7. CX4-960基本部件及状态灯介绍7.1 CX4-960 Storage Processor Enclosure (SPE)—前视图(图1-17)A1:Power Supply A(电源模块A)A2:Power Supply B(电源模块B)B1-B4:Blowers / Fans(风扇模块)C:Enclosure Fault LED(系统故障指示灯)D:Power LED(系统电源指示灯)7.2 CX4-960 Storage Processor Enclosure (SPE)—后视图(图1-18)A:Power Supply B(电源模块B)B:Power Supply A(电源模块A)C:Management Module(管理模块)D:Management Module(管理模块)E:I/O Annex(I/O扩展模块)7.3 CX4-960 Storage Processor (SP)—细节图(图1-19)A:Power LED(电源指示灯)B:Fault LED(故障指示灯)C:Unsafe to Remove LED D1-D4:I/O Module(I/O模块)7.4 CX4-960 Management Module—细节图A:Fault LED(故障指示灯)B:Power LED(电源指示灯)C:USBD:Management LAN Port(以太网管理端口)E:Service LAN Port(以太网服务端口,仅限于EMC服务人员)F:NMI ButtonG:Communications Port(服务端口)H:SPS Port(SPS 监控端口)(图1-20)8. Disk Array Enclosure (DAE)基本部件及状态灯介绍8.1 Disk Array Enclosure (DAE) --前视图(图1-21)(10) 硬盘状态灯--绿灯表示连接状态,绿灯闪烁表示磁盘活动状态,黄灯亮表示磁盘报错 (11) 盘柜状态灯--绿灯表示供电正常,黄灯亮表示盘柜有错误(12) Slot0-4 ,共5块DAE-OS Vault Drives (仅限于DAE_OS),从左至右,Slot 0--Slot4 8.2 Disk Array Enclosure (DAE) --后视图(图1-22)Two Link Control Card (LCC)(1) LCC 状态灯--绿色表示电源,黄色表示有错误(2) Expansion 端口(HSSDC)--灯亮表示有信号(3) 光纤环路ID指示灯( Loop ID LED)--0,1,2,3, 表示后端连接的光纤换路(Loop) ID (4) Primary 端口(HSSDC)--灯亮表示有信号 Two DAE电源模块(5) 两个集成了风扇的电源模块(6) 风扇错误灯(黄色)(7) 电源状态灯(绿色--有电,黄色--有错)(8) 交流电源输入开关,对DAE-OS,DPE或SPE关电,应使用此开关(9) Enclosure 地址开关-如是DAE-OS的Enclosure,则其必须被设置为08.3 Disk Array Enclosure 2P/3P (DAE 2P/3P) --后视图(图1-23)A:电源模块,下面电源模块为PS A,上面为PS BB:LCC模块,下为LCC A,上为LCC BC:PRI端口,连接SP Back End端口或者上级DAE EXP端口D:EXP端口,连接下级DAE PRI端口E:Enclosure ID LED F:Loop ID LEDG:电源与故障指示灯9. Standby Power Supply (SPS) 基本部件及状态灯介绍9.1 1 KW I U SPS(图1-24)(1) 电源开关(2) 交流电源输入(3) SPE & 启动盘所在DAE的交流输出(4) SPS 监测端口--连接SP的串口,用于SP与SPS之间的通讯和控制(5) 状态灯 (从下至上)内部监测灯—亮黄色表示SPS内部监测出错更换SPS指示灯—亮黄色表示电池寿命已到或者自检出错电池供电指示灯--当SPS给SP或DAE OS供电时亮黄色电源灯--当SPS充满电后亮常绿,当SPS电池被充电时闪绿色9.2 2.2KW 2U SPS(图1-25)A:交流输入B:交流输出C:电源开关D:SPS监测端口--连接SP的串口,用于SP与SPS之间的通讯和控制E:状态灯(从下至上)内部监测灯—亮黄色表示SPS内部监测出错更换SPS指示灯—亮黄色表示电池寿命已到或者自检出错电池供电指示灯--当SPS给SP或DAE OS供电时亮黄色电源灯--当SPS充满电后亮常绿,当SPS电池被充电时闪绿色二、如何用 Navisphere看存储的状态在 Navisphere 中,除正常状态以外,CX 磁盘阵列的四种常见状态T:一个或者多个部件处于Transition状态,比如LUN正在Rebuilding,SPS正在充电 F:一个或者多个部件出现故障,注意,存储刚加电,由于SPS充电,也会出现F状态X:存储系统不可访问,比如网络连接断开等情况?:当前Navishper版本不支持对该存储系统进行管理举例如下:Array in TransitionArray FaultedArray Inaccessible如在 Navisphere 发现有报错,检查 CX磁盘阵列错误的简单方法1、右击存储,选择fault,会显示具体报错信息2、展开Physical项,可以定位具体故障部件3、Clariion每个部件都有独立的故障指示灯,在Navishpere发现错误后,可以观察存储故障部件的错误指示灯进一步确认三、客户发现 Clariion出现问题,应如何报修?(注:如客户已装了 dial-out或者Call-home, 存储会让管理工作站自动拨号并报修,若无,需客户自己发现并报修)1.获取 Clariion CX系列阵列的序列号有以下五种方法:方法一:EMC 工程师在存储安装时会在存储贴上写有序列号的白色标签,标签上会注明客户EMC报修电话、Site ID 、存储序列号等信息,参见下图:方法二:如安装工程师漏贴标签,注意必须查SPE或DPE上的标签(DPE架构的从机柜后面查看上图所示位置)(SPE架构的从机柜正面拆下SPE挡板,查看上图所示位置)方法三:通过serialization tag查看(仅适用于Clariion 4系列产品) CX4-120/240/480请查看存储SPE后部的黑色标签,上面有产品的PN(型号),SN(序列号)CX4-960 和CX4-120/240/480差不多,也是在SPE后部有一个黑色标签,只是位置不同方法四:通过 Navisphere命令查看 CX存储的序列号:(红色字体)C:\Program Files\EMC\Navisphere CLI>navicli -h 192.168.2.164 getagentName: K10 Desc:Node: A-CK200072300124Physical Node: K10Signature: 1912950Peer Signature: 1912955SCSI Id: 0SP Identifier: ARevision: 3.26.40.5.016Model: CX3-40cModel Type: RackmountProm Rev: 3.58.00SP Memory: 4096Serial No: CK200072300124Cabinet: SPE3 C:\Program Files\EMC\Navisphere CLI>方法五:通过 Navisphere图形界面查看 CX存储的序列号右击存储,选择Properties,在弹出窗口General选项卡中的Serial Number一项2.拔打 EMC 全球响应中心 800电话报修如用固定电话报修,请拔打 8008190009如用手机报修,请拔打4006700009 请依照语音提示进行报修注意:必须事先准备好序列号,报修时需提供存储序列号( CX系列的序列号格式基本都是 CK2000开头,后跟 8位数字),同时请提供具体的故障描述,如果部件故障,最好能提供故障部件的Part Number(PN),特别是硬盘的PN,以便于服务人员准确准备备件四、EMC Clariion CX系列开关机注意事项及详细步骤开机前注意事项:1. 磁盘阵列在加电前,为确保磁盘柜散热和工作正常,请确认所有磁盘柜的每个槽位都已经插上硬盘和挡风板2. 开机前需确保――SPE或 DPE至少要有一个正常工作的 SP,每个 DAE都至少要一块正常工作的 LCC1. 检查所有供电线路联接是否正常,是否有松动或改动并改正2. 从机柜顶部开始,由上至下打开所有 DAE磁盘机箱的电源。
EMC CX3-10C 安装配置手册
EMC CX3-10C 安装配置手册目录第一部分、系统实施拓扑图 (3)第二部分、MC CX3-10C设备安装 (3)2.1、设备上架 (3)2.2、数据线的连接 (4)2.3、电源线的连接 (5)第三部分、服务器及存储SP IP地址 (5)第四部分、服务器安装 (6)4.1、服务器操作系统升级 (6)4.2、安装HBA卡及驱动 (6)4.3、安装N A VISPHERE SERVER UTILITY (7)4.3、安装P OWERPATH (13)第五部分、EMC CX3-10C配置 (14)5.1、安装初始化工具 (14)5.2、初始化CX3-10C存储系统 (20)5.3、配置CX3-10C存储系统 (26)5.3.1、设置Hot Spare (29)5.3.2、创建RAID Group (34)5.3.3、在RAID Group创建LUN (39)5.3.4、创建Storage Groups 并连接主机 (45)第一部分、系统实施拓扑图XXX网站社区版服务器及存储系统实施拓扑图如下:第二部分、MC CX3-10c设备安装2.1、设备上架EMC CX3-10c的上架安装参见:“附件:CX3-10 现场安装指南”。
第三部分、服务器及存储SP IP地址第四部分、服务器安装4.1、服务器操作系统升级各个服务器安装最新补丁,确保EMC软件能够进行安装。
Windows Server 2003至少需要sp1补丁。
4.2、安装HBA卡及驱动安装顺序如下:安装操作系统Windows server 2003 打SP1补丁(至少),关机后,安装HBA卡,装完开机如图:可以找到HBA卡,安装HBA卡驱动后如下图:4.3、安装Navisphere server utility 双击“Navisphere Server Utility (Windows)”点击“Next”点击“Next”按默认,点击“Next”点击“”Next点击“Next”点击“Install”点击“No”不安装iscsi initiator点击“Done”4.3、安装Powerpath选择否在安装最后一步输入License。
EMC_CX系列磁阵安装手册V1.2-cx3-20c-linux
二 使用 Manager 在 RAID 组里创建 LUN
1. 依据 CCPF 来决定您需要在任何一个 RAID group 中需要创建的 LUNs 数量. 2. 在环境下,在 Enterprise Storage 对话栏里, 右击 storage-system 标志, 再 点 击 Bind LUN. 3. 在 RAID Type 里, 选择你想为新的 LUN 创建的 RAID 类型. 4. 在 RAID Group for new LUN 菜单下, 点击 RAID Group 的 ID 号,以便区分 您将在哪个 RAID 组上创建 LUNs. RAID 组的 ID 号的范围 从 0 到 243. 1. 在 LUN Properties 下, 右 LUN ID 菜单, 为这个新的 LUN 赋予一个 ID. 在 LUN Properties 中 , 对以下参数保持默认值 : Element Size, Rebuild Priority,Verify Priority. 设置 Enable Auto Assign 一栏为 No. a. 在 Default Owner 中, 选择点击 SP A, SP B, 或者 Auto,目的是为了给新的 LUN 分 配一个归属的 SP. 在 Number of LUNs to Bind 菜 单 下 , 点 击 你 想 创 建 的 RAID 类 型 和 属 性 的 LUNs. b. 选择 LUN 大小时, 可以按以下步骤进行: 点击 MB 表示选择 Mbytes, 点击 GB 表示选择 Gbytes, 此大小为所选 LUN 单元的大小,接下来在 LUN Size 一栏里 , 选择此 LUN 的大小 (可以 手写输入) .
b. 选择一个端口点击 Properites 进行配置
Copy of EMC CX4-120C使用及维护手册
E M C C X4-120C使用及维护手册(v1.0)文档信息标题EMC CX4-120C使用及维护手册创建日期2009-4-8打印日期文件名EMC CX4-120C使用及维护手册.doc存放目录所有者作者修订记录日期描述作者2009-4-8 初稿郇振目录1CX4-120C存储现有配置信息 (4)2CX4-120C存储分配规则 (5)3CX4-120C存储分配操作步骤 (6)4CX4-120C日常维护 (13)1CX4-120C存储现有配置信息➢CX4-120C存储全局信息注:每种颜色代表一组RAID Group➢SP端口WWN号码50:06:01:60:3C:E0:16:3C CHA A0 CX4-120C50:06:01:68:3C:E0:16:3C CHB B0 CX4-120C2CX4-120C存储分配规则➢尽量把LUN分散到多个Raid Group中;➢尽量分配同一容量的LUN,对于同一机器的不同属性的应用(DB/FS),可分配不同容量的LUN;➢所分配的LUN分散到不同的SP上;3CX4-120C存储分配操作步骤➢通过CX4-120C管理界面Navisphere的Connectivity Status上可以看到主机相应的注册、登陆信息;详细步骤如下所示:✧在浏览器的地址栏敲入CX4-120C的管理地址(172.10.11.100或者172.10.11.101),然后进行登陆动作(用户名为admin,密码password)。
登陆系统后,可以看到以下界面。
在存储系统名CX4-120C处点击右键,选择Connectivity Status。
在弹出的界面中,可以看到各个与CX4-120C相连主机的WWN号及主机名,WWN前面的绿色图标表示该主机已分配并使用存储,虚图标表示该主机已经与CX4-120C存储连接,但未分配或未使用存储。
在对新机器进行存储划分时,如果Naviagent安装正确,zone划分正确,就可以在Connectivity Status里面看到该主机的相关信息。
EMC--CX系列安装及配置
• Special characters such as dots, spaces, or underscores are
• not allowed. Examples: Array1-A, Array1-B.
• IP Address _______________ _______________
• Subnet Mask _______________ ______________
EMC CLARiiON安装与配置 5
Step 1 Gather Network Information
SP-A
SP-B
• Hostname _______________ _______________
• Up to 15 alphanumeric characters. Dashes are acceptable.
• Gateway _______________ ______________
EMC CLARiiON安装与配置 6
Step 2 Verify Power Supply Setting
1. Remove the disk drive fan pack. 2. Confirm that the power switch on each power supply behind the
EMC CLARiiON安装与配置 4
Before You Start
5. Have the network administrator at your facility set up IP addresses for the FC4700
6. Make sure that the latest revisions of Navisphere Manager and Event Monitor are installed on the Windows 2000 or Windows NT host you will use as the Navisphere management station.
EMC CX系列安装及配置
• not allowed. Examples: Array1-A, Array1-B.
• IP Address _______________ _______________
• Subnet Mask _______________ ______________
• Gateway _______________ ______________
EMC CLARiiON 安装及配置
CLARiiON安装配置
1. Gather Network Information 2. Verify Power Supply Settings 3. Confirm the Standby Power Supply(SPS) Connections 4. Start The FC4700 5. Initialize the FC4700 6. Connect a Management Station 7. Configure The t Connections 9. Setup The Hosts 10. Creat The FC4700 Storage Group 11. Complete The Host Setup 12. Setup SnapView And MirrorView SoftWare 13. Setup Event Monitor
4. Verify that the Standby Power Supplies (SPSs), Disk Processor Enclosure (DPE), and any optional Disk Array Enclosures(DAEs) are installed in your cabinet. If necessary, refer to the appropriate cabinet, rail, or device hardware installation documentation you received with your system.
CX3_20(emc)配置管理手册
CX3-20配置管理手册1.登录由于所有的阵列管理软件都已在阵列上安装完毕,并且EMC管理软件的管理方式是基于浏览器的,所以用户打开管理软件Navisphere Manager非常方便,只需在客户端安装JAVA运行环境---j2sdk-1_4_1_01-windows-i586.exe(4.1版本以上),然后在IE浏览器中输入阵列的其中一个IP地址即可,如下图,输入172.30.18.9/10 回车即可弹出登录提示框后输入用户名和密码,初始设置为admin/password(用户可自行修改),登陆后进入主管理界面,如下图,3.监控、浏览硬件状态打开管理界面后,用户可详细地了解到阵列上的硬件配置以及他们的状态信息,这其中的硬件包括硬盘、风扇、电源模块、电池、处理单元等等,如下图,打开Physical的树状节点即可。
4.添加、删除、修改用户和密码EMC在用户管理这一块提供了多种角色,主要分为Administrator 和Monitor,Administrator 有权利对阵列进行配置、属性修改等活动,而Monitor只能对阵列进行监控浏览。
用户可根据需要创建不同的用户。
如下图打开用户管理界面打开以后,如下图,进行用户的添加如下图,进行用户密码的修改修改完毕后退出重新登陆即可。
5.浏览、修改阵列属性阵列上有几个Cache参数由于涉及到性能问题,而且同客户的应用息息相关,所以,有必要在属性端调整一下读写Cache的大小,如下图,打开CX3-20的属性页在改变Cache的大小前先将SPA、SPB的读写Cache置成disable,如下图根据应用对读写的要求重新分配读写Cache的大小,如下图修改完以后,重新在将SPA、SPB的读写Cache置成enable,如下图6.浏览阵列于主机的连接信息在阵列连接主机前,我们有必要先观察一下主机的HBA卡是否已经注册到阵列端,一般主机在安装完HBA卡驱动,并安装好Navisphere Agent后,HBA卡信息会自动注册到阵列上,如下图打开连接状态页面如下图,察看连接状况其中Login属性,表示物理连接正常,Register属性表示注册成功。
EMC CX系列存储日常管理维护和故障排除手册.
一、Clariion CX系列产品硬件介绍1.Clariion CX系列产品的基本构成构成:由SPS,DPE/SPE和DAE三部分组成示例:CX4-960(图1-0)名词解释: SPS:Standby Power Supply,接DPE或者SPE+DAE OS,对Write Cache提供后备电源保护SPE:Storage Processor Enclosure,包含两个全冗余的存储控制器 DPE:Disk Processor Enclosure,SPE和DAE OS在同一个EnclosureDAE:Disk Array Enclosure,磁盘柜,包含15个硬盘槽位,磁盘ID从左至右为0-14 DAE_OS:包含控制器系统(OS)的DAE,占用DAE从左至右前五块硬盘注:Clariion系列中采用DPE架构的有CX200/300/400/500,而CX600/700,3和4系列均为SPE 架构2. CX600 / CX700 基本部件及状态灯介绍2.1 CX600 / CX700 Storage Processor Enclosure (SPE)--前视图(图1-1)(1) 3个热插拔风扇模块(2) 风扇模块错误灯(黄灯亮表示有错误,在前面板上看不见,需拆下前面板才能看见) (3) SPE 电源指示灯(绿灯) SPE 错误指示灯 (黄灯)2.2 CX600 / CX700 Storage Processor Enclosure (SPE)--后视图(图1-2)(1) Storage Processors A(2) Storage Processors B(3) 2个热拔插电源模块 (active/active, 1+1)2.3 CX600 / CX700 Storage Processor (SP)—细节图(图1-2)(1) 4 个前端(连主机)2Gb FC 端口(每个 Storage Processor )(2) 4个后端(连扩展DAE)2Gb FC端口(每个 Storage Processor )(3) 10/100 局域网管理端口(4) SP Status LEDs--用于SP启动检测和检查SP的健康状态(5) Port80h Card--在SP主板上,用与开机自检,(6) SPS Monitoring Port--连接SPS的串口,用于SP与SPS之间的通讯和控制(7) Serial/PPP Port--获取动态IP地址进行维护或也可通过HyperTerminal软件检测SP的启动3. CX200 / 300 / 400 / 500 基本部件及状态灯介绍3.1 CX200 / 300 / 400 / 500 Disk Processor Enclosure (DPE)(四款产品均为DPE架构,除 SP的前端和后端端口数量有差别外,基本一样,下图为CX500的DPE)(图1-4)(1) BE0 –后端总线端口0(HSSDC)--连接DPE和DAE(2) BE1 –后端总线端口1(HSSDC)--连接DPE和DAE(3) 两个前端 2Gb 端口(FC) 每个Storage Processor(4) Enclosure 状态灯--绿色(电源灯),黄灯(错误灯或可用于检测启动过程)(5) 10/100 以太网管理端口(6) Serial Mgmt Port (RJ-45)--获取动态IP地址进行维护或也可通过HyperTerminal软件检测SP的启动(7) SPS Monitoring Port--连接SPS的串口,用于SP与SPS之间的通讯和控制4. CX3-10 / 3-20 / 3-40基本部件及状态灯介绍4.1 CX3-10 / 3-20 / 3-40 Storage Processor Enclosure (SPE)--前视图(图1-5)(A) 四个热插拔电源模块,从左至右依次为PS_A0 A1 B0 B1(B) 电源模块故障指示灯,故障时亮黄色(C) 系统电源指示灯:绿色,常亮系统故障指示灯:黄色,系统故障时亮4.2 CX3-10 / 3-20 / 3-40 Storage Processor Enclosure (SPE)—后视图(图1-6)4.3 CX3-10 / 3-20 / 3-40 Storage Processor (SP)—细节图(三款产品均为SPE架构,除 SP 前端和后端端口数量有差别外,基本一样,下图为CX3-40的SP)(图1-7)A:SPS监控端口B:管理串口C:电源指示灯:绿色,常亮D:故障指示灯:黄色,故障时亮E:服务管理网口F:客户管理网口G:后端扩展端口H:前端光纤端口5. CX3-80基本部件及状态灯介绍5.1 CX3-80 Storage Processor Enclosure (SPE)—前视图(图1-8)A:电源模块,上有黄色故障指示灯,故障时亮B:冷却风扇模块,上有黄色故障指示灯,故障时亮C:系统故障指示灯:黄色,故障时亮D:系统电源指示灯:绿色,常亮5.2 CX3-80 Storage Processor Enclosure (SPE)—后视图(图1-9)A:电源模块B:SAN Management ModuleC:I/O 模块电源模块5.3 CX3-80 Storage Processor (SP)—细节图(图1-10)A:SP控制器工作状态指示灯B:I/O Module5.4 CX3-80 I/O Module --细节图(图1-11)A:后端端口工作状态LEDB:后端端口C:前端端口D:前端端口工作状态LEDE:I/O模块电源与故障指示灯,黄色灯亮表示有故障5.5 CX3-80 SAN Management Module --细节图A:电源指示灯B:故障指示灯C:用户管理网络端口D:服务管理网络端口,仅限于EMC服务人员使用E:管理串口F:SPS监控端口(图1-12)6. CX4-120 / 240 / 480 基本部件及状态灯介绍6.1 CX4-120 / 240 / 480 Storage Processor Enclosure (SPE)—前视图(图1-13)A0:电源模块A1:电源模块B0:电源模块B1:电源模块C:CPU模块AD:CPU模块BE:CPU模块A电源和故障指示灯F:CPU模块B电源和故障指示灯G:存储系统电源和故障指示灯6.2 CX4-120 / 240 / 480 Storage Processor Enclosure (SPE)—后视图(图1-14)A:Management Module(管理模块)B:I/O Module(I/O模块)C:Power / Fault LED(电源/故障指示灯)6.3 CX4-120 / 240 / 480 Storage Processor (SP)—细节图(图1-15)A:Management Module(管理模块)B:Back End Port on I/O Module(I/O模块上的后端端口,连接DAE)C:FC Front End Port on I/O Module(I/O模块上的前端光纤端口,连接主机)D:iSCSI Front End Port on I/O Module(I/O模块上的前端iSCSI端口,连接主机)6.4 CX4-120 / 240 / 480 Management Module—细节图A:Service LAN Port(服务端口,仅限于EMC服务使用)B:Management LAN Port(用户管理端口)C:SPS Port(SPS监控端口)D:Communications Port(管理端口)E:NMI(系统维护用,勿触动)(图1-16)7. CX4-960基本部件及状态灯介绍7.1 CX4-960 Storage Processor Enclosure (SPE)—前视图(图1-17)A1:Power Supply A(电源模块A)A2:Power Supply B(电源模块B)B1-B4:Blowers / Fans(风扇模块)C:Enclosure Fault LED(系统故障指示灯)D:Power LED(系统电源指示灯)7.2 CX4-960 Storage Processor Enclosure (SPE)—后视图(图1-18)A:Power Supply B(电源模块B)B:Power Supply A(电源模块A)C:Management Module(管理模块)D:Management Module(管理模块)E:I/O Annex(I/O扩展模块)7.3 CX4-960 Storage Processor (SP)—细节图(图1-19)A:Power LED(电源指示灯)B:Fault LED(故障指示灯)C:Unsafe to Remove LED D1-D4:I/O Module(I/O模块)7.4 CX4-960 Management Module—细节图A:Fault LED(故障指示灯)B:Power LED(电源指示灯)C:USBD:Management LAN Port(以太网管理端口)E:Service LAN Port(以太网服务端口,仅限于EMC服务人员)F:NMI ButtonG:Communications Port(服务端口)H:SPS Port(SPS 监控端口)(图1-20)8. Disk Array Enclosure (DAE)基本部件及状态灯介绍8.1 Disk Array Enclosure (DAE) --前视图(图1-21)(10) 硬盘状态灯--绿灯表示连接状态,绿灯闪烁表示磁盘活动状态,黄灯亮表示磁盘报错 (11) 盘柜状态灯--绿灯表示供电正常,黄灯亮表示盘柜有错误(12) Slot0-4 ,共5块DAE-OS Vault Drives (仅限于DAE_OS),从左至右,Slot 0--Slot4 8.2 Disk Array Enclosure (DAE) --后视图(图1-22)Two Link Control Card (LCC)(1) LCC 状态灯--绿色表示电源,黄色表示有错误(2) Expansion 端口(HSSDC)--灯亮表示有信号(3) 光纤环路ID指示灯( Loop ID LED)--0,1,2,3, 表示后端连接的光纤换路(Loop) ID (4) Primary 端口(HSSDC)--灯亮表示有信号 Two DAE电源模块(5) 两个集成了风扇的电源模块(6) 风扇错误灯(黄色)(7) 电源状态灯(绿色--有电,黄色--有错)(8) 交流电源输入开关,对DAE-OS,DPE或SPE关电,应使用此开关(9) Enclosure 地址开关-如是DAE-OS的Enclosure,则其必须被设置为08.3 Disk Array Enclosure 2P/3P (DAE 2P/3P) --后视图(图1-23)A:电源模块,下面电源模块为PS A,上面为PS BB:LCC模块,下为LCC A,上为LCC BC:PRI端口,连接SP Back End端口或者上级DAE EXP端口D:EXP端口,连接下级DAE PRI端口E:Enclosure ID LED F:Loop ID LEDG:电源与故障指示灯9. Standby Power Supply (SPS) 基本部件及状态灯介绍9.1 1 KW I U SPS(图1-24)(1) 电源开关(2) 交流电源输入(3) SPE & 启动盘所在DAE的交流输出(4) SPS 监测端口--连接SP的串口,用于SP与SPS之间的通讯和控制(5) 状态灯 (从下至上)内部监测灯—亮黄色表示SPS内部监测出错更换SPS指示灯—亮黄色表示电池寿命已到或者自检出错电池供电指示灯--当SPS给SP或DAE OS供电时亮黄色电源灯--当SPS充满电后亮常绿,当SPS电池被充电时闪绿色9.2 2.2KW 2U SPS(图1-25)A:交流输入B:交流输出C:电源开关D:SPS监测端口--连接SP的串口,用于SP与SPS之间的通讯和控制E:状态灯(从下至上)内部监测灯—亮黄色表示SPS内部监测出错更换SPS指示灯—亮黄色表示电池寿命已到或者自检出错电池供电指示灯--当SPS给SP或DAE OS供电时亮黄色电源灯--当SPS充满电后亮常绿,当SPS电池被充电时闪绿色二、如何用 Navisphere看存储的状态在 Navisphere 中,除正常状态以外,CX 磁盘阵列的四种常见状态T:一个或者多个部件处于Transition状态,比如LUN正在Rebuilding,SPS正在充电 F:一个或者多个部件出现故障,注意,存储刚加电,由于SPS充电,也会出现F状态X:存储系统不可访问,比如网络连接断开等情况?:当前Navishper版本不支持对该存储系统进行管理举例如下:Array in TransitionArray FaultedArray Inaccessible如在 Navisphere 发现有报错,检查 CX磁盘阵列错误的简单方法1、右击存储,选择fault,会显示具体报错信息2、展开Physical项,可以定位具体故障部件3、Clariion每个部件都有独立的故障指示灯,在Navishpere发现错误后,可以观察存储故障部件的错误指示灯进一步确认三、客户发现 Clariion出现问题,应如何报修?(注:如客户已装了 dial-out或者Call-home, 存储会让管理工作站自动拨号并报修,若无,需客户自己发现并报修)1.获取 Clariion CX系列阵列的序列号有以下五种方法:方法一:EMC 工程师在存储安装时会在存储贴上写有序列号的白色标签,标签上会注明客户EMC报修电话、Site ID 、存储序列号等信息,参见下图:方法二:如安装工程师漏贴标签,注意必须查SPE或DPE上的标签(DPE架构的从机柜后面查看上图所示位置)(SPE架构的从机柜正面拆下SPE挡板,查看上图所示位置)方法三:通过serialization tag查看(仅适用于Clariion 4系列产品) CX4-120/240/480请查看存储SPE后部的黑色标签,上面有产品的PN(型号),SN(序列号)CX4-960 和CX4-120/240/480差不多,也是在SPE后部有一个黑色标签,只是位置不同方法四:通过 Navisphere命令查看 CX存储的序列号:(红色字体)C:\Program Files\EMC\Navisphere CLI>navicli -h 192.168.2.164 getagentName: K10 Desc:Node: A-CK200072300124Physical Node: K10Signature: 1912950Peer Signature: 1912955SCSI Id: 0SP Identifier: ARevision: 3.26.40.5.016Model: CX3-40cModel Type: RackmountProm Rev: 3.58.00SP Memory: 4096Serial No: CK200072300124Cabinet: SPE3 C:\Program Files\EMC\Navisphere CLI>方法五:通过 Navisphere图形界面查看 CX存储的序列号右击存储,选择Properties,在弹出窗口General选项卡中的Serial Number一项2.拔打 EMC 全球响应中心 800电话报修如用固定电话报修,请拔打 8008190009如用手机报修,请拔打4006700009 请依照语音提示进行报修注意:必须事先准备好序列号,报修时需提供存储序列号( CX系列的序列号格式基本都是 CK2000开头,后跟 8位数字),同时请提供具体的故障描述,如果部件故障,最好能提供故障部件的Part Number(PN),特别是硬盘的PN,以便于服务人员准确准备备件四、EMC Clariion CX系列开关机注意事项及详细步骤开机前注意事项:1. 磁盘阵列在加电前,为确保磁盘柜散热和工作正常,请确认所有磁盘柜的每个槽位都已经插上硬盘和挡风板2. 开机前需确保――SPE或 DPE至少要有一个正常工作的 SP,每个 DAE都至少要一块正常工作的 LCC1. 检查所有供电线路联接是否正常,是否有松动或改动并改正2. 从机柜顶部开始,由上至下打开所有 DAE磁盘机箱的电源。
EMC和CX380实施文档
X XE M C C L A R i i O N存储系统实施文档f.点击 Apply Settings。
g.稍作等待后,确认屏幕出现,并提示重启SP A(必须在SP A 重启结束后才能继续),h.在上面的窗口选择Create New Account,出现另外一个窗口,输入用户名和密码。
(admin/password)i.随后可以用笔记本电脑连接CX3-80的SPA管理端口或者SPB管理端口,使用设置好的IP地址,通过浏览器登陆Navisphere Manager对磁盘阵列进行管理。
c.将会出现管理界面如下图,在Enterprise Storage 栏右击Storage System图标,然后点击 Create RAID Groups。
d.打开的页面如下图,在RAID Groups ID中,点击新RAID Groups的ID。
e.在Advanced中,选择Automatically Destroy…选择对话框保证最后的LUN 自由后RAID Groups的自动断开,或者不选择该对话框使自动断开不能b.在RAID Type中,为新LUN选择RAID类型;在RAID Groups for new LUN 表中,为希望Bind的新LUN点击RAID Group的ID。
如下图绿框所示。
c.LUN Properties,在LUN ID表中,点击新LUN的ID。
如下图蓝框所示。
d.在default owner中,为该LUN分配一个存储处理器SP(原则上是由使用者定义SPA和SPB负载大致相同数量的LUN为标准,不用Auto项)。
如下图黄框所示。
e.在LUN Size中根据需要为LUN分配空间,可分配的空间大小参照RAID Group中的Free Capacity。
如下图红框所示。
f.点击Apply 来Bind LUN,然后关闭对话框。
c.可以由管理者输入其他名称,替代默认Storage Group名称。
d.输入要创建的名字,点击Apply 继续创建RAID groups 或 OK 关闭对话框。
EMC CX系列磁盘阵列配置
目录1、安装光纤通道卡及其驱动 (2)2、安装服务器主机代理软件 (2)2.1 Linux系统 (2)2.1.1 将Agent软件上传到linux主机中 (2)2.1.2 安装Agent软件 (2)2.1.3 修改Agent配置文件 (2)2.1.4 启动Agent服务 (3)2.2 Windows系统 (3)2.2.1 软件包 (3)2.2.2 软件包安装 (3)3、安装Powerpath多路径管理软件 (6)3.1 Liunx 系统 (6)3.1.1 将Powerpath软件上传到linux主机中 (6)3.1.2 安装Powerpath软件 (6)3.1.3 Powerpath软件注册 (7)3.1.4 系统重启查看状态 (7)3.2 Windows 系统 (8)3.2.1 软件包 (8)3.2.2 软件包安装 (8)4、光纤交换机管理 (11)4.1 光纤交换机基本配置 (11)4.2 光纤交换机基本命令行管理 (12)4.3 光纤交换机连接拓扑 (15)4.4 光纤交换机图形化配置(WEB UI) (15)5、磁盘阵列配置 (17)5.1 磁盘阵列基本管理 (17)5.2 LUN建立 (18)5.3 建立存储组 (19)5.4 主机注册 (20)5.5 建立主机与LUN关联(主机挂载磁盘) (21)1、安装光纤通道卡及其驱动在服务器上安装好光纤通道卡,建议安装新版本的驱动。
驱动程序查看HBA卡芯片后,去相关网站可以下载到对应操作系统的驱动程序。
2、安装服务器主机代理软件2.1 Linux系统2.1.1 将Agent软件上传到linux主机中上传的文件为”naviagentcli-6.26.30.0.99-1.noarch.rpm”2.1.2 安装Agent软件[root@DB01 ~]# rpm –ivh naviagentcli-6.26.30.0.99-1.noarch.rpm Preparing... ########################################### [100%]1:NaviHostAgent-Linux-########################################### [100%]2.1.3 修改Agent配置文件[root@DB01 ~]# emcsoft]# vi /etc/Navisphere/agent.config############################ Navisphere agent.config###########################user system@172.16.0.251 /需要添加的user system@172.16.0.252 /需要添加的注意:地址为磁盘阵列的两个控制器的管理地址2.1.4 启动Agent服务/etc/init.d/naviagent start注:可以等安装完多路径管理软件后一起重启系统。
EMC CX3-80磁盘阵列配置指南
EMC CX3-80磁盘阵列配置指南目录1EMC CX3-80产品描述 (1)2NA VISPHERE 管理套件 (2)2.1基础配置介绍 (2)2.1.1.1Cache (2)2.1.1.2RAID GROUP (3)2.1.1.3LUN (3)2.1.1.4STORAGE GROUP (3)2.2配置实例 (3)2.2.1IE浏览器进入Navisphere管理界面 (3)2.2.2Navisphere管理界面 (4)2.2.3Cache设定 (5)2.2.4RAID GROUP (7)2.2.5BIND LUN (9)2.2.6Connectivity status (11)2.2.7STORAGE GROUP (12)2.3安全设置 (14)2.4性能分析设置 (15)1EMC CX3-80产品描述EMC CLARiiON CX3 机型80 是世界上最大、处理能力最强的中端网络存储阵列。
CLARiiON CX3 机型 80 基于 CLARiiON CX3 UltraScale 体系结构,它提供了高性能、高容量的网络存储,使您能够处理数据最密集的工作负载和大型整合项目。
使用 CX3 机型 80,您可以满足当前的需求,并可以方便地将容量扩展到 353 TB 以适应未来的增长。
获得业务所需的“五个9”的可用性(99.999%)。
向导驱动的软件功能使日常管理更容易。
高级功能可保护您的数据。
EMC CLARiiON CX3 机型 80 提供了:特性好处UltraScale 体系结构通过一流的技术和端到端4 Gb/s 带宽获得优化的性能、可扩展性和更高的自我恢复能力。
分层存储混合高性能和低成本/高容量驱动器以满足您的需要和预算要求。
光纤通道连接利用八个4 Gb/s 光纤通道端口和最多256 个高可用、双连接主机。
MetaLUN 技术通过在线LUN 扩展提高性能和容量利用率。
虚拟LUN 技术通过在阵列内无中断迁移数据,方便地管理分层存储部署。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
CX3-20配置管理手册
9.创建 Storage Group
建完LUN以后,需要建立主机和LUN之间的对应关系,使主机能访问到相应的LUN如下图, 创建一个Storage Group,
打开以后,填写相应的Storage Group名,一般以主机名来识别点击0K即可
如下图,Strage Group创建以后创建Storage Group后,将主机和相应的lun划入到同一个Storage Group中如下图,将左边的lun加入到右边的框中
如下图,将左边的主机加入到右边的框中配置完以后,如下图,相应的主机就只能访问到该
StorageGroup下对应的LUN
11.察看阵列日志
如下图,察看sp的日志信息打开以后,可浏览事件,也可保存下来,如下图
10.一些日常问题的解决
a.日常点检主要为:
EMC勺日志信息--见CX3-20配置管理手册光纤通道交换机的状态信息---见光纤通
道交换机配置手册
b.如有硬盘发生故障,硬盘灯亮橘黄色的灯时,只须及时通知我们,请勿关闭阵列或
插拔硬盘。
c.若某个光纤模块发生故障,光纤模块灯亮橘黄色的灯,只需要将该模块上的光纤线
移到该交换机上空闲的模块上,然后通知我们进行模块的保修,整个过程不会影响
应用和数据的读写访问。
d.若CX3-20上映射到主机上的硬盘突然访问不到,请切断应用,然后环境允许的话重
启主机,然后通知我们,进行故障的诊断。
