单层厂房柱及柱间支撑设计
国家级精品课程—钢结构设计第23讲重型单层工业厂房支撑体系
屋盖支撑：上弦横向水平支撑、下弦横向水平支撑、 下弦纵向水平支撑、竖向支撑、系杆。
屋架下弦系杆
垂 直 支 撑
上弦横向 水平支撑
下弦纵向水平支撑
下弦横向水平支撑
国家级精品课程—钢结构设计
第23讲 重型单层工业厂房支撑体系（1）
屋盖支撑
不设屋盖支撑时： 上弦有可能向同一方向以半波形式发生平面外失稳， 当侧向无联系时，会引起下弦较大的水平振动和变位， 仅靠端部屋架的弦杆来承受和传递端墙传来的风荷载是不够的。
和中央的垂直支撑则与屋架竖杆组成竖向桁架，都有一定的侧向抗弯 刚度。
国家级精品课程—钢结构设计
第23讲 重型单层工业厂房支撑体系（1）
屋盖支撑 3）为弦杆提供适当的侧向支撑点。
减少受压弦杆的计算长度，限制受拉弦杆的过度振动。
4）承受和传递屋盖的纵向水平荷载。
作用于山墙的风荷载、悬挂吊车的纵向刹车力及纵向地震荷载 通过屋盖的支撑传给厂房的下部支承结构。
温度区段的长度L1
支撑间距L0
国家级精品课程—钢结构设计
第23讲 重型单层工业厂房支撑体系（1）
屋盖支撑 2. 屋盖支撑的布置
下弦横向水平支撑布置： 屋架跨度大于等于18m； 屋架下弦设有悬挂吊车，厂房内 有吨位较大的桥式吊车或有振动设备时； 端部抗风柱支撑于屋架下弦时； 屋架下弦设有通长的纵向水平支撑时。
国家级精品课程—钢结构设计
第23讲 重型单层工业厂房支撑体系（1）
支撑体系★
在单层厂房结构中，支撑虽然不是主要的承重构件，
但却是连接主要承重结构组成整体结构的重要组成部分。
恰当地布置支撑体系，使厂房具有足够的强度、刚度和稳 定性。
1 屋盖支撑 2 柱间支撑
钢筋混凝土单层厂房结构设计
钢筋混凝土单层厂房结构设计在现代工业建筑中，钢筋混凝土单层厂房因其结构简单、施工方便、空间利用率高等优点，被广泛应用于各类工厂、仓库等场所。
钢筋混凝土单层厂房的结构设计是一项复杂而重要的工作，需要综合考虑多方面的因素，以确保厂房的安全性、适用性和经济性。
一、设计前的准备工作在进行钢筋混凝土单层厂房结构设计之前，需要进行充分的准备工作。
首先，要收集相关的设计资料，包括厂房的工艺要求、使用功能、地质条件、气象资料等。
工艺要求决定了厂房的跨度、柱距、高度等基本参数；使用功能影响着厂房的荷载取值；地质条件和气象资料则对基础设计和屋面设计有着重要的影响。
其次，要根据收集到的资料，确定厂房的结构形式。
常见的钢筋混凝土单层厂房结构形式有排架结构和刚架结构。
排架结构由屋架、柱和基础组成，具有受力明确、计算简单的优点；刚架结构则由横梁和柱组成刚架，具有结构刚度大、节省材料的特点。
选择结构形式时，需要综合考虑厂房的跨度、高度、吊车起重量等因素。
二、结构布置结构布置是钢筋混凝土单层厂房结构设计的关键环节。
合理的结构布置不仅能够保证厂房的结构安全，还能够提高厂房的使用空间和经济性。
1、柱网布置柱网布置应根据厂房的工艺要求和使用功能确定，同时要考虑结构的合理性和经济性。
常见的柱距有 6m、9m、12m 等，跨度则根据工艺要求和吊车跨度确定，一般在 12m 至 36m 之间。
柱网布置应尽量规则、整齐，以方便施工和使用。
2、屋盖结构布置屋盖结构一般采用有檩体系或无檩体系。
有檩体系由屋架、檩条和屋面板组成，适用于小型厂房；无檩体系由屋面板直接搁置在屋架上，适用于大中型厂房。
屋盖结构的布置应考虑屋面排水、保温隔热等要求。
3、吊车梁布置吊车梁的布置应根据吊车的起重量、工作级别和跨度确定。
吊车梁一般沿厂房纵向布置，其两端支撑在柱的牛腿上。
4、支撑系统布置支撑系统包括屋盖支撑和柱间支撑。
屋盖支撑包括上弦横向水平支撑、下弦横向水平支撑、纵向水平支撑、垂直支撑和系杆等，其作用是保证屋盖结构的空间稳定性。
混凝土结构设计课件-单层厂房排架柱设计
3.6 柱 的 设 计
第三章 单层厂房结构
破坏阶段 ：随a/h0值的不同，牛腿主要有以下几种破坏形态： 弯压破坏 斜压破坏 剪切破坏
牛腿的破坏形态
3.6 柱 的 设 计
弯压破坏 （a图） 当1＞a /h0＞0.75时，且纵向钢筋配筋率较低时， 随着荷载增加斜裂缝②向受压区延伸，纵向钢筋应力 不断增加最终受拉钢筋屈服，牛腿下部与柱相交的受 压区砼压碎。 斜压破坏 （b、c图） 当a /h0=0.1~0.75时，随着荷载增加，斜裂缝②外 侧整个压杆范围内出现大量短小斜裂缝，最终形成一 条通长斜裂缝而破坏，此时受拉钢筋达到屈服强度。 剪切破坏 （d、e图） 当a /h0＜0.1时，牛腿与下柱的交接面上出现一 系列短而细的斜裂缝，最后牛腿沿此裂缝从柱上切下 而破坏。
(3 )水平箍筋的直径宜为 6～ 12 mm ,间距宜为 100～ 150 mm ,且在上部 2 h0/ 3范围内的水平箍筋总截面面积不 宜小于承受竖向力的受拉钢筋截面面积的 1/ 2 ,如图 12．29b所示。 (4 )弯起钢筋宜采用 HRB335级或 HRB400级钢筋 ,并 宜使其与集中荷载作用点到牛腿斜边下端点连线的交点位 于牛腿上部 l/ 6～ l/ 2之间的范围内( l为该连线的长度 ) ,如 6 2 (l , 图 12．29b所示。其截面面积不宜小于承受竖向力的受拉 钢筋截面面积的 1/ 2 ,根数不宜少于 2根 ,直径不宜小于 12 mm ,并不得采用纵向受力钢筋兼作弯起钢筋。
2. 牛腿截面尺寸的确定 牛腿的宽度与柱同宽； 牛腿的高度先假设，按下式验算确定截面高度；
FVK = β (1 - 0.5 f bh Fhk ) tk 0 FVK 0.5 + a h0
Fvk , Fhk
β
单层工业厂房柱间支撑设计的探讨
单层工业厂房柱间支撑设计的探讨作者：许长沙来源：《城市建设理论研究》2013年第22期摘要：厂房柱间支撑主要是在厂房使用的过程中发挥抗侧力的作用，保证整个房屋的结构稳定。
因此，厂房柱间设计的效果直接关系着房屋建筑的质量，具有非常重要的作用。
尤其是在我国近几年的几次大地震之后，对单层厂房的支撑设计就提出了更高的要求，其设计必须要综合考虑各个方面，计算每一个结构规范和要求，尽可能的提高柱间支撑的刚度，以保证单层工业厂房的质量。
本文就单层工业厂房柱间支撑设计进行简单地探讨。
关键字：单层工业厂房；柱间支撑设计；建筑；质量中图分类号：TB482.2 文献标识码：A 文章编号：1柱间支撑在工业厂房中的作用柱间支撑是单层工业厂房中的一个重要组成部分，它的作用主要是用于纵向抗侧力。
众所周知，厂房的设计要综合考虑其水平作用和纵向侧力，其水平作用主要依靠排架柱和屋盖。
而排架内吊车会在有震动的时候同时产生水平力和纵向力量，这部分纵向力量就需要柱间支撑来协调。
与此同时，柱间支撑的设置协调了排架平面内刚度与平面外刚度，提高了整个厂房的抗扭能力，使厂房在遇到暴风、地震等自然灾害的时候更具稳定性，不会发生变形。
因此，柱间支撑的设置对于单层厂房有着至关重要的作用。
目前我国出台的《50017-2003钢结构设计规范》对单层工业厂房柱间支撑设计规范和要求作出了明确的规定，在该项规范中对设计过程中的各项计算、构造、结构刚度等每一项细节都做出了明确的要求。
2 单层工业厂房柱间支撑设计1）柱间支撑的设计简图，在进行柱间支撑设计之前，首先要画一张计算简图，在计算简图中标注各布置支撑埋件位置、柱宽以及两者的关系，还有下柱支撑与柱脚处的关系等等。
在《05G 336柱间支撑》中埋件位置通常取250或200，但这是在比较规范的情况下，在实际设计中会受到各方面的影响，其取值应做相应的调整。
而往往在实际设计中，很多设计师为了减少设计时间而在套用图集中的尺寸，也没有先验算支撑埋件。
浅析单层钢结构厂房的柱间支撑体系

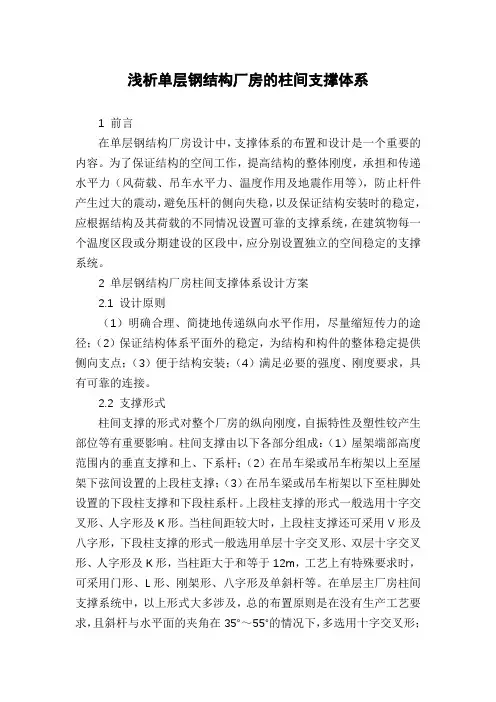

浅析单层钢结构厂房的柱间支撑体系1 前言在单层钢结构厂房设计中，支撑体系的布置和设计是一个重要的内容。
为了保证结构的空间工作，提高结构的整体刚度，承担和传递水平力（风荷载、吊车水平力、温度作用及地震作用等），防止杆件产生过大的震动，避免压杆的侧向失稳，以及保证结构安装时的稳定，应根据结构及其荷载的不同情况设置可靠的支撑系统，在建筑物每一个温度区段或分期建设的区段中，应分别设置独立的空间稳定的支撑系统。
2 单层钢结构厂房柱间支撑体系设计方案2.1 设计原则（1）明确合理、简捷地传递纵向水平作用，尽量缩短传力的途径；（2）保证结构体系平面外的稳定，为结构和构件的整体稳定提供侧向支点；（3）便于结构安装；（4）满足必要的强度、刚度要求，具有可靠的连接。
2.2 支撑形式柱间支撑的形式对整个厂房的纵向刚度，自振特性及塑性铰产生部位等有重要影响。
柱间支撑由以下各部分组成：（1）屋架端部高度范围内的垂直支撑和上、下系杆；（2）在吊车梁或吊车桁架以上至屋架下弦间设置的上段柱支撑；（3）在吊车梁或吊车桁架以下至柱脚处设置的下段柱支撑和下段柱系杆。
上段柱支撑的形式一般选用十字交叉形、人字形及K形。
当柱间距较大时，上段柱支撑还可采用V形及八字形，下段柱支撑的形式一般选用单层十字交叉形、双层十字交叉形、人字形及K形，当柱距大于和等于12m，工艺上有特殊要求时，可采用门形、L形、刚架形、八字形及单斜杆等。
在单层主厂房柱间支撑系统中，以上形式大多涉及，总的布置原则是在没有生产工艺要求，且斜杆与水平面的夹角在35°～55°的情况下，多选用十字交叉形；如遇跨度与高度相差较大时，就可选用人字形及K形或八字形；当跨度不大，柱边又必须布置设备时，可选用Y形，当跨度较大，而Y形在刚度上又无法满足要求时，就必须选用L形；刚架形下柱支撑一般仅在特殊情况下采用；当下柱较高时，还可采用多种形式的组合。
十字交叉形支撑由于构造简单、传力直接、用料节省，所以使用最为普遍。
单层工业厂房课程设计(附内力表,图纸)
《单层工业厂房》课程设计预制混凝土牛腿柱设计姓名：--------------学号：-------------班级：-------------指导教师：----------单层工业厂房预制混凝土牛腿柱课程设计一、设计任务本工程为某单层单跨工业产房，无抗震设防要求。
跨度为27m，长度为90m，柱距为15 m。
选用二台20/5t软钩吊车，起重机总质量30.5t的A5工作级别桥式吊车，吊车轨顶标高为9.000m，厂房柱采用钢筋混凝土结构，混凝土强度等级为C30，采用HRB335级钢筋。
恒载部分：仅计入屋盖自重设计值（6 m=300kN、9 m=450 kN、12 m=600kN、15m=750 kN）、吊车梁自重（轨道及零件重标准值为0.8 kN/m）、柱自重。
纵向维护墙为支撑在基础梁上的自承重空心砖砌体墙，厚240mm，双面粉刷，排架柱外侧伸出拉结筋与其相连。
二、柱截面尺寸与高度的确定基础采用单独杯形基础，已知轨顶标高为+9.000m，拟室内标高为相对标高零点，室外地坪标高为—0.100m，基础顶面标高-1.100m，柱子插入杯口深度为900mm。
吊车梁采用图12-64（b），高为1.2m，取轨道顶面至吊车梁顶面距离为0.2m，屋架下弦至吊车顶距离0.2m。
查附录12，吊车轨顶至吊车顶部高度为2.3m，柱子尺寸：（1）、柱子高度：从基础顶面算起柱高=11.5+1.1=12.6m；上柱高H U=11.5-7.6=3.9m下柱高H L=12.6-3.9=8.7m柱总高=12.6+0.9=13.5m；（2）、柱截面形式和尺寸：上柱采用矩形截面b x h=400mm x400mm下柱采用I形截面b f x h x b x h f=400x900x100x150.三、柱网及计算单元（1）定位轴线B1：由附表12可查得轨道中心线至吊车端部距离为260mm；B2：吊车桥架至上柱内边缘距离，一般取B2大于80mm；B3：封闭的纵向定位轴线至上柱内边缘的距离，为400mm;B1+B2+B3=740mm<750mm，满足要求；厂房全长90m，小于所要求的最小变形缝间距100m，无抗震设计要求，结合实际，可不设变形缝。
单层工业厂房柱间支撑计算
单层工业厂房柱间支撑计算1.十字交叉柱间支撑1.1 规范规定《抗规》9.2.10规定：本人对这条规定一直理解不透，难道单层工业厂房X形支撑在抗震设计时都要按压杆设计吗？但实际工程的设计明明是可以按拉杆控制长细比的。
再仔细思考，此处的“拉压杆共同作用”并不等同于按压杆设计。
本条仅仅提供了一个柱间支撑设计的方法：规定了任意X形支撑都应考虑拉压杆作用，而设计时可按拉杆设计，受压杆屈曲后可保证拉杆正常工作即可，长细比仅作为提高厂房刚度的构造方法。
如何考虑拉压作用呢？具体方法如下：这就说明，按拉杆还是按压杆设计，并没有强制规定，规范认为均可按拉杆设计。
这样规定，就方便了设计人员可以通过手算来进行柱间支撑的设计。
1.2 如何设计《钢结构设计手册》第599页：这一规定比《抗规》更加严格，必须借助计算软件实现柱间支撑的设计。
具体方法如下：1.3个人设计习惯1.4小结机算拉压杆是最精确的，但在以往设计中，柱间支撑往往通过手算按拉杆并限制长细比范围来实现，这种手算方法《抗规》也是认可的（仅限于单层工业厂房）。
故两种方法均可。
2.人字形支撑和K形支撑在往复水平力作用下，一端受拉一端受压，通常均按压杆设计。
也可按拉杆设计，但此横杆将承受来自拉杆的附加弯矩，截面会很大。
3.V形和人形支撑组合支撑3.1 情况1：杆5、6按轴心受压杆设计，杆1~4按轴心拉杆设计。
受力情况如下图：由上图受力分析：十字交叉的斜撑一根受拉而另一根受压退出工作，中间水平横杆仅传递水平荷载F到两边的柱上。
机算验证：令F=10kN，假定杆1、2受压退出工作，模型及计算结果如下：杆3、4均为拉杆且受力相同，杆5、6受压。
柱间支撑杆1、2、3、4仍可按面内0.5倍节间斜长、面外按节间斜长按单拉杆设计，但框架柱承受杆5、6传来的弯矩。
桁架单元受力结果梁单元所受弯矩结果3.2 情况2：杆5、6按受压弯构件设计，杆1~4按轴心拉杆设计。
受力情况如下图：桁架单元受力结果梁单元所受弯矩结果机算验证：令F=10kN，假定杆1、2受压退出工作，模型及计算结果如下：杆3、4均为拉杆且受力不相同，杆5、6承受压和弯矩。
钢结构厂房柱间支撑设计要点及实例
河南建材12018年第3期钢结构厂房柱间支撑设计要点及实例祝玉斌1胡钟2张博11中国核电工程有限公司郑州分公司（450000）2华龙国际核电技术有限公司（450000）摘要:文章主要介绍了钢结构厂房柱间支撑体系的设计，着重对柱间支撑的设计原则、形式、刚度、强度进行了描述，整理了设计过程中的注意要点，并结合实际工程举例说明荷载、内力的计算方法及支撑杆件长细比的控制原则，为以后类似的设计提供参考。
关键词:柱间支撑；长细比；刚度钢结构目前广泛应用于厂房、仓库等建筑中。
其结构形式主要为刚架或排架,结构体系主要包括钢柱、钢梁、屋面水平支撑、柱间支撑、吊车梁等。
在该类厂房的设计中,为确保承重结构的正常工作,提高结构的整体刚度,承担和传递纵向水平力(风荷载、吊车刹车荷载等),应根据结构及其荷载的不同情况设置可靠的支撑系统。
1柱间支撑设计要点1.1设计原则1)明确合理、简捷地传递纵向水平力,尽量缩短传力的途径。
2)可为结构和构件的整体稳定提供平面外侧向支点,减少构件平面外的计算长度。
3)满足必要的强度、刚度要求,确保连接具有可靠性。
4)便于安装,并保证安装过程中结构的稳定。
1.2柱间支撑形式及布置原则柱间支撑一般有三部分组成:1)在吊车梁或吊车桁架以下至柱脚处设置的下段柱支撑和下段柱系杆。
2)在吊车梁或吊车桁架以上至屋架下弦间设置的上段柱支撑。
3)屋架端部高度范围内的垂直支撑和上、下系杆。
上段柱支撑的形式一般选用十字交叉形、人字形、八字形等;下段柱支撑的形式一般选用十字交叉形、人字形等。
下段柱柱间支撑位置应尽量设置在温度区段的中间位置,上段柱支撑除了在有下段柱柱间支撑的柱距间布置外,还应在温度区段的两端设置上段柱柱间支撑。
1.3柱间支撑截面形式和计算1.3.1截面形式选择柱间支撑分为单片支撑和双片支撑,截面选择的越好,支撑杆件的稳定性越高。
当采用单片支撑时,一般采用单个不等边角钢,短边与柱相连,或采用两个角钢组成T形截面。
05G336 柱间支撑
