第一节 工业建 筑概述
一、工业建筑的特点
工业建筑（一般称厂房）是指为从事各类工业生产及 直接为工业生产需要服务而建造的各类工业房屋，包 括主要工业生产用房以及为生产提供动力和服务的其 他附属用房。这些厂房和所需的辅助建筑及设施有机 组织在一起构成完整厂房。工业建筑在设计原则、建 筑技术、建筑材料方面与民用建筑相比具有以下特点：
上一页
返回
第四节 骨架承 重结构的单层
工业建筑
单层工业建筑的结构类型通常多采用骨架承重结构。
骨架承重结构简称骨架结构，系由柱子、屋架或屋面大梁
（或其他屋盖结构）等承重构件组成。在骨架结构中，内外
墙一般不承重，只起围护或分隔作用。
骨架结构的优越性在于：①便于提供高大通敞的厂房室内空
间，有利于生产工艺及其设备的布置。②有利于生产工艺的
划分，才可能使用较少的标准构件来建造。如果定
位轴线划分得不合适，必然导致构、配件搭接凌乱，
甚至无法安装。
确定厂房定位轴线时，为满足工业化的需要，应使
主要构件标准化和系列化，必须符合《厂房建筑模
数协调标准》（GBJ 6-1986）的有关规定。
厂房的定位轴线分为横向和纵向两种，与横向排架
平面平行的称为横向定位轴线，与横向排架平面垂
下一页 返回
第三节 厂房内 部起重运输设
备
单层工业厂房设计方案
单层工业厂房设计方案单层工业厂房设计方案一、设计概述本工业厂房设计方案旨在满足工业生产的需要，提供一个舒适、安全、高效的生产环境。
本厂房设计方案采用单层结构，将生产车间、办公区、仓储区等功能区域合理布置。
二、场地选址本厂房设计方案选址于郊区，地理位置便于物流运输，附近设有铁路、主干道等交通便利设施。
场地面积为10000平方米，选择了空旷的场地以适应厂房建设的需要。
三、建筑布局本厂房设计方案将整体工厂分为生产车间、办公区、仓储区等多个区域，并合理布置。
1. 生产车间：设计了车间面积为6000平方米，可容纳4条生产线。
为了适应不同生产需求，每条生产线的工作间隔较大，方便机械设备安装与维护。
2. 办公区：设计了办公楼，占地面积为1000平方米，分为办公室、会议室、休息室等。
办公室紧邻车间，方便生产管理和工作协调。
3. 仓储区：设计了占地面积为2000平方米的仓储区，分为原材料仓和成品仓。
原材料仓位于生产车间附近，便于取料；成品仓则位于场地边缘，便于物流运输。
四、建筑结构本厂房设计方案采用钢结构建筑，具备较好的承载力、防火性能和稳定性。
1. 墙体：采用夹芯板墙体，内外包覆防火、隔音保温材料，具有较好的保温性能和防火性能。
2. 屋面：使用彩钢瓦作为屋面材料，具备较强的耐腐蚀性和防水性能。
3. 地面：车间地面采用防尘地坪，具备耐磨、防滑等特点。
五、设备安装本厂房设计方案在车间内设立了合理的设备安装区域，以确保生产设备的正常运行。
1. 设备选用：根据生产需求，选用了符合国家标准的机械设备，确保质量可靠、效率高。
2. 设备布局：根据生产流程和安全要求，合理布置生产设备，同时预留了维修通道和安全通道。
3. 设备配套：为了保证设备正常运行，设计了适当的配套设备，包括排风系统、照明系统、电力系统等。
六、环境控制本厂房设计方案重视环境控制，保证生产环境的舒适和安全。
1. 空气质量控制：车间内设置了空气净化设备，保证空气质量符合国家标准。
车间单层工业厂房结构设计

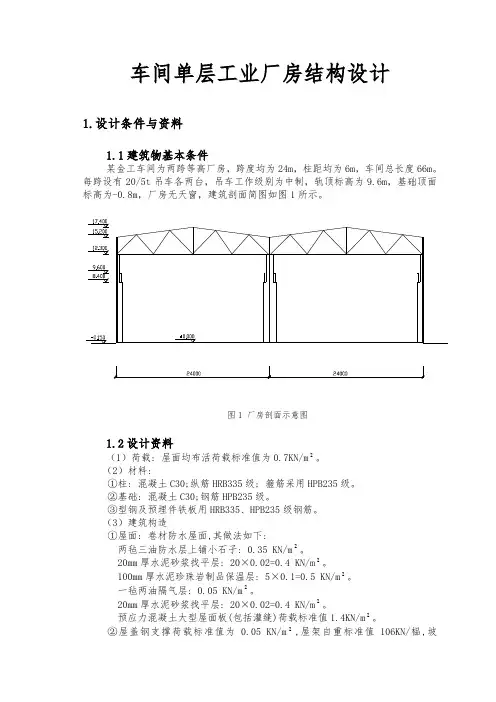

车间单层工业厂房结构设计1.设计条件与资料1.1建筑物基本条件某金工车间为两跨等高厂房，跨度均为24m，柱距均为6m，车间总长度66m。
每跨设有20/5t吊车各两台，吊车工作级别为中制，轨顶标高为9.6m，基础顶面标高为-0.8m，厂房无天窗，建筑剖面简图如图1所示。
图1 厂房剖面示意图1.2设计资料（1）荷载: 屋面均布活荷载标准值为0.7KN/m2。
（2）材料:①柱: 混凝土C30;纵筋HRB335级; 箍筋采用HPB235级。
②基础: 混凝土C30;钢筋HPB235级。
③型钢及预埋件铁板用HRB335、HPB235级钢筋。
（3）建筑构造①屋面: 卷材防水屋面,其做法如下:两毡三油防水层上铺小石子: 0.35 KN/m2。
20mm厚水泥砂浆找平层: 20×0.02=0.4 KN/m2。
100mm厚水泥珍珠岩制品保温层: 5×0.1=0.5 KN/m2。
一毡两油隔气层: 0.05 KN/m2。
20mm厚水泥砂浆找平层: 20×0.02=0.4 KN/m2。
预应力混凝土大型屋面板(包括灌缝)荷载标准值1.4KN/m2。
②屋盖钢支撑荷载标准值为0.05 KN/m2,屋架自重标准值106KN/榀,坡度:1:6。
③墙体用240mm 厚双面清水维护砖墙;钢窗宽度3.6m,纵墙上窗洞高2400mm 。
④地面:室素混凝土地面,室外高差150mm 。
（4）吊车: t 5/20=Q 桥式吊车,软钩,中级工作制。
吊车梁:先法预应力混凝土吊车梁,梁高1.2m, 自重个kN 2.44。
吊车轨道联结:轨道及连接件自重1 KN/m 2。
吊车荷载:最大轮压p k max=215KN 。
最小轮压pk min=45KN 。
小车总重g=75KN 。
大车宽B=5550mm 。
轮距K=4400mm 。
（5）工程地质及水文条件该场地地面粗糙度为B 类，地形平整,无滑坡,无液化土层等不良地质现象。
单层工业厂房设计要求
单层工业厂房设计要求学习目标和要求：1、了解单层厂房平面设计的基本内容掌握生产工艺、运输设备与平面设计的关系。
2、着重掌握厂房高度确定的原则和方法，了解各种采光天窗的主要特点。
3、了解厂房使用功能对厂房立面的影响以及单层厂房立面处理常采用的手法。
第一节单层厂房平面设计一、总平面对平面设计的影响：1、厂区人流、货流组织对平面设计的影响：厂区人流、货流组织具体表现为原材料，成品和半成品的运输及人流进出厂路线的组织。
合理的设计布局不仅方便使用，而且可以大大提高劳动生产率，减少工人的劳动强度，降低工伤事故的发生率。
厂区人流、货流组织会直接影响厂房平面设计中门的位置、数量、尺寸等。
2、地形的影响：厂区地形对厂房平面形式有着直接的影响，特别是在山区建厂，为了减少土石方工程量，节约投资，加快施工进度，只要工艺条件允许，厂房平面形式应根据地形条件做适当调整。
3、气象条件的影响：厂区所在地区的气象条件对厂房的平面形式和朝向有很大的影响。
在炎热地区，为使厂房有良好的自然通风，并且避免室内受阳光照射，厂房宽度不宜过大，最好采用长条形平面，朝向接近南北向，厂房长轴与夏季主导风向垂直或大于45°。
П形、Щ形平面的开口应朝向迎风面。
并在侧墙上开设窗子和大门，大门在组织穿堂风中有良好作用。
若朝向与主导风向有矛盾时，应根据主要要求进行选择。
寒冷地区，为避免风对室内气温的影响，厂房的长边应平行冬季主导风向，并在迎风面的墙面上尽量少开门窗。
二、平面设计与生产工艺的关系：1、生产工艺流程的影响：(1)、直线布置：这种布置方式适用于规模不大，吊车负荷较轻的车间。
采用这种布置的厂房平面可全部为平行跨，具有建筑结构简单，扩建方便的优点。
但当跨数较少时，会形成窄条状平面，厂房外墙面大，土建投资不够经济。
(2)、平行布置：这种布置方式常用于汽车、拖拉机等装配车间，平面也全为平行跨，同样具有建筑结构简单，便于扩建等优点。
(3)、垂直布置：这种厂房平面虽因跨间互相垂直，建筑结构较为复杂，但在大、中型车间中由于工艺布置和生产运输有其优越性，故应用也颇广泛。
工业建筑——单层工业厂房结构设计
设计任务书1.1 设计题目广州镇泰机械制造厂金工装配车间单跨工业厂房.1.2 设计任务1.2.1 单层厂房结构布置.1.2.2 选用标准构件.1.2.3 排架柱及柱下基础设计.1.3 设计内容1.3.1 确定上、下柱的高度及截面尺寸1.3.2 选用屋面板，天窗架，屋架，基础梁，吊车梁及轨道车接件1.3.3 计算排架所承受的各项荷载（两台吊车参与组合）1.3.4 计算各种荷载作用下排架的内力1.3.5 柱及牛腿的设计，柱下单独基础设计1.3.6 绘制施工图⑴结构布置图（屋架，天窗架，屋面板，屋盖支撑布置，吊车梁，柱及柱间支撑，墙体布置）⑵基础施工图（基础平面图及配筋图）⑶柱施工图（柱模板图，柱配筋图）1.4 设计资料1.4.1 金工装配车间该车间为单跨有天窗厂房，柱距为12m，车间总长为120m，中部60m设一条伸缩缝，缝宽110mm,厂房跨度为36m。
1.4.2 吊车每跨设二台中级工作制软钩桥式吊车，吊车起重量及轨顶标高参考相关手册。
1.4.3 建设地点广州市白云区（基本风压为0.50KN/㎡。
抗震设防烈度为7度）。
1.4.4 工程地质及水文地质条件该厂址为二级场地，地形平坦，厂区地层自上而下为耕土层粘土，中砂，软石，基岩，其中耕土层厚约0.5m，粘土层厚约3m，地基承载力标准值f=180 KN/k㎡，可作持力层，厂区地层地下水位较低，且无腐蚀性。
1.4.5 建筑材料供应条件建设厂房使用的钢材，水泥，砖，砂石，石灰等材料均可按设计要求供应。
主要材料有：⑴钢材钢筋混凝土结构和预应力混凝土结构所有的钢筋种类，型钢及钢板可保证供应并具备有各种规格。
⑵水泥普通硅酸盐水泥，可配制C10—C40级混凝土。
⑶砖普通粘土砖MU7.5。
⑷其他如砂石，石灰等地方材料均能按设计要求供应，柱子，屋架可在现场预制，其他预制件均在预制厂制作，预制构件安装架设由该地机械化施工公司负责施工，该项目的施工单位有较高的施工水平，如设计采用国家标准图及普通做法，其施工质量均能达到设计及施工验收规范的要求。
单层工业厂房设计(全部)PPT课件
.
3
二、生产条件的要求 不同的生产条件，往往对厂房的结构剖面和构造提出不同的要求。例如，
多跨厂房有时要求设置天窗，或做成高低跨结构，形成高侧窗以保证厂房中 部的采光需要；厂房内生产设备的埋深，有时会决定厂房结构基础的设置深 度。又如，纺织厂因织布过程中不允许阳光直射，适宜采用朝北的锯齿形剖 面等。
荷载，如山墙上
的风荷载、吊车
纵向制动力等，
均是通过它传给
地基的。纵向平
面排架结构上主
要荷载的传力途
.
径如下：
24
纵向吊车制动力和纵向风荷载的传递路线图：
吊车纵向水平荷载
吊车梁
纵向风荷载
天窗端壁 天窗架 屋架
山墙、墙梁 抗风柱
柱 基础
地基
.
25
总 结：
本节课主要讲解了单层工业厂房的 结构形式和荷载的传力途径。在了解单 层工业厂房的结构形式的基础上，应重 点掌握单层工业厂房荷载的传力途径。 本节知识是后续单层工业厂房结构设计 的基础。
.
