桥梁工程临时结构计算内容
桥梁工程施工临时结构设计及案例分析
![桥梁工程施工临时结构设计及案例分析](https://img.taocdn.com/s3/m/3836e5364b7302768e9951e79b89680203d86bad.png)
桥梁工程施工临时结构设计及案例分析模板1:科技风格1.引言本文档是关于桥梁工程施工临时结构设计及案例分析的详细文档。
旨在提供相关领域的技术指导,并通过案例分析来展示施工临时结构设计的实际应用。
2.背景介绍桥梁工程施工临时结构设计的背景和意义。
包括为确保施工期间的安全性和效率而采取临时结构设计的必要性。
3.施工临时结构设计原则详细介绍桥梁工程施工临时结构设计的原则。
包括安全性、可靠性、经济性、施工性等多个方面的考虑。
4.施工临时结构设计过程详细阐述桥梁工程施工临时结构设计的具体过程。
包括设计需求确定、结构选型、荷载计算、结构分析等多个步骤。
5.施工临时结构案例分析通过实际案例,分析不同类型桥梁工程施工临时结构的设计方案。
包括临时支撑结构、承重架设等多个方面的案例分析。
6.影响因素分析对施工临时结构设计中的影响因素进行分析。
包括地质条件、施工环境、设计要求等多个因素的影响。
7.施工临时结构安全管理介绍桥梁工程施工临时结构安全管理的重要性和方法。
包括临时结构监测、隐患排查、紧急预案等多个方面的安全管理措施。
8.结论总结桥梁工程施工临时结构设计及案例分析的关键点。
强调安全性和可靠性在施工过程中的重要性。
附件:本文档附带的相关附件包括设计图纸、分析报告等。
法律名词及注释:1.施工临时结构设计:指桥梁工程施工中为保证施工期间的安全性和效率而采取的临时性支撑、承重等结构的设计。
2.安全管理:指对施工临时结构进行监测、隐患排查等措施,确保施工过程中的安全性和可靠性。
模板2:正式风格1.介绍本文档是关于桥梁工程施工临时结构设计及案例分析的详细文档,旨在提供相关领域的技术指导,并通过案例分析来展示施工临时结构设计的实际应用。
2.背景及意义2.1 背景桥梁工程施工期间需要采取临时结构来支撑和承载工程施工的荷载,确保施工安全和施工效率。
2.2 意义施工临时结构设计的正确性和可靠性对于保障施工期间的安全和顺利进行具有重要意义。
连续梁桥0号块临时固结设计与检算

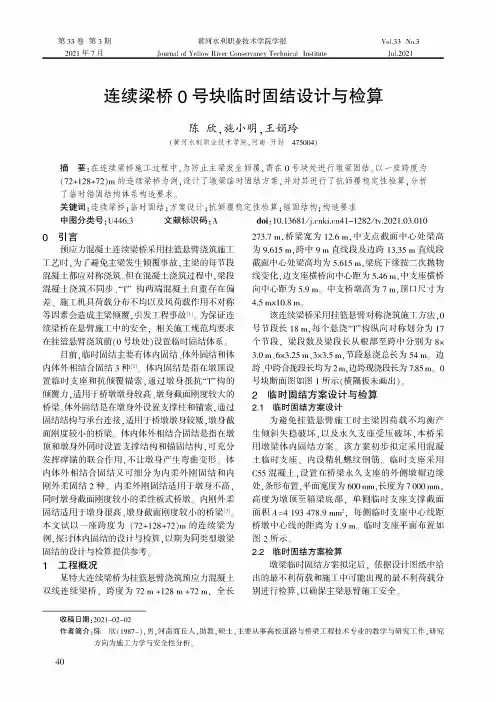

![连续梁桥0号块临时固结设计与检算](https://img.taocdn.com/s3/m/875adbc0f71fb7360b4c2e3f5727a5e9856a2783.png)
文献标识码:A
doi:10.13681/41-1282/tv.2021.03.010
0引言
预应力混凝土连续梁桥采用挂篮悬臂浇筑施工 工艺时,为了避免主梁发生倾覆事故,主梁的每节段 混凝土都应对称浇筑。但在混凝土浇筑过程中,梁段 混凝土浇筑不同步、“T”构两端混凝土自重存在偏 差、施工机具荷载分布不均以及风荷载作用不对称 等因素会造成主梁倾覆,引发工程事故[1]°为保证连 续梁桥在悬臂施工中的安全,相关施工规范均要求 在挂篮悬臂浇筑前(0号块处)设置临时固结体系。
I =占伊7 000x [4 4003-(4 400-2x600)3 ] =3.057 5x
1013 mm4,临时支座边缘处最大及最小应力滓min =
87 610x1 000 依 119949xl06<2200 =|滓-=19-08 MPa
2x4193 478.9 依 3.057 6x1013 =滓=i82MP °
max
°'m1n
二 =
8 166.93x1 000 2x4 193 478.9
土
180 581.955xl06x2 200 3.057 6x1013
滓max 越22.73 MPa 。考虑抗
滓””越-3.26 MPa
临时支座的内力°
I] ^ = r rb n
LRb二M 倾+LR粤
⑴
将 L=1.9 m、N=87 610 kN、M 倾=119 949 kN ・m
带入式(1),求得 R粤=12 239.5 1<N,Rb=75 370.5 kN°
计算结果表示,临时支座均受压,不需要设置抗拔钢
筋°
临时支座支撑截面对称纵向桥墩中心惯性矩
临时支座边缘处最大压应力为19.08 MPa°《铁 路预应力混凝土连续梁(钢构)悬臂浇筑施工技术指 南》(TZ324-2010冤中要求临时支座抗倾覆稳定系数 不小于1.5咱4暂°据此规定,抗倾覆稳定系数取1.5°因 此临时支座混凝土抗压强度标准值应大于 1.5x 19.08=28.62 MPa,而C55混凝土抗压强度标准值为 35.5 MPa,满足要求冈。 2.2.2用施工中可能出现的最不利荷载进行检算
桥梁工程计算书
![桥梁工程计算书](https://img.taocdn.com/s3/m/00a7183e84254b35effd349d.png)
一、设计资料1.1、桥面净空净—7+2×1.0m人行道1.2主梁跨径和全长主梁:标准跨径:L=25mb计算跨径:L=24.50m预制长度:L’=24。
95m横隔梁5根,肋宽15cm。
1.3材料1。
4、结构尺寸(如图1-1,图1—2,图1—3所示)图1-1 桥梁横断面图(单位:cm)图1-2 T型梁尺寸图(单位:cm)图1-3 桥梁纵断面图(单位:cm)二、行车道板的内力计算2。
1、恒载及其内力(按纵向1m宽的板条计算)结构尺寸(见图2—1)图2-1 铰接悬臂板计算图示(单位:cm)2。
1.1、每延米板条上恒载g的计算C30混凝土桥面铺装1g :1g =0.1×1。
0×25= 2.5/kN mC25混凝土T 形梁翼板自重2g :2g =(0。
105+0。
13)/2×1×24=2。
82/kN m 每延米板条上恒载g:g=i g ∑=1g +2g =2。
5+2。
82=5。
32/kN m 2。
1。
2、每延米板条的恒载内力计算 每米宽板的恒载弯矩min,g M :min,g M =221118002005.32() 1.7022221000gl --=-⨯⨯=-⨯/kN m 每米板宽的恒载剪力Ag V :018002005.32 4.25621000Ag V gl KN -==⨯=⨯2.2、车辆荷载产生的内力将车辆荷载的后轮作用于铰缝轴线上(见图2—1所示),后轴作用力标准值为P=140kN ,轮压分布宽度如图2-2所示,后轮着地宽度为20.6b m =。
着地长度为20.2a m =,则m H a a 4.01.0220.0221=⨯+=+= m H b b 8.01.0260.0221=⨯+=+=0218002001600 1.6l mm m =-==2-2 车辆荷载的计算图式(尺寸单位:mm )荷载对于悬臂根部的有效分布宽度为:1020.4 1.4 1.6 3.4a a d l m =++=++=由规范可知:汽车荷载的局部加载及在T 梁,箱梁悬臂板上的冲击系数采用1.3。
建筑施工临时结构的设计及计算,建议收藏!
![建筑施工临时结构的设计及计算,建议收藏!](https://img.taocdn.com/s3/m/346778f4f121dd36a32d828a.png)
1.简述几种大临结构的设计计算1.1简述几种大临结构的设计计算1.2大临结构设计计算思路(1)定初步方案:•定布置形式•定尺寸•定材料•定截面等(2)分析计算:•传力路径•概念性分析判断•简化成计算简图•手算•电算(3)优化方案:•整体布置是否需要优化•细节处理是否合理•材料性能是否充分利用目的:1.3支架设计计算概述(1)支架的设计计算的一般过程:•1.对上部结构进行分析•2.纵向布置•3.横向布置•4.支架地基基础布置•5.初步选择钢材型号及材料•6.手算初步方案是否合理•7.电算各构件受力情况•8.不断优化确定方案(2)支架设计荷载•钢筋砼自重取25-26kn/m3,竹胶板取1.0kpa,钢模取2kpa,施工活载取2.5kpa,振捣砼产生的荷载取2kpa.(3)荷载组合分项系数•永久荷载取1.2,活荷载取1.4.(4)材料强度•依据《混凝土结构设计规范》和《钢结构设计规范》相关规定取值(5)支架各构件允许长细比•主要受压构件取150,次要受压构件取200.(6)支架各构件最大变形限值•支架受载后挠曲的杆件,其弹性挠度为相应结构计算跨度的1/4001.4挂篮计算概述(1)挂篮主要组成构件•主桁架:主要受力结构,由桁架片构成两组,可用贝雷钢架、万能杆件或大型型钢等拼成•悬吊系统:将荷载从底模传到主桁上,常采用钻有销孔的钢带或精轧螺纹钢。
•锚固系统与平衡重:防止挂篮行走和浇筑砼时倾覆失稳,稳定性系数不小于2。
•行走系统•工作平台•底模架(2)挂篮的设计要求•挂篮长度和横截面:长度应按悬臂浇筑最大的分段长度决定。
横截面布置由桥梁宽度和截面形式决定。
•挂篮要满足强度、刚度、稳定性的要求。
•挂篮与悬浇梁段砼的重量比<0.5,挂篮的最大变形<20mm(一般轻型挂篮比较难做到)。
()(3)计算围堰时一般需要考虑的荷载•水土压力:砂土地基采用水土分算,粘土或粉土地基采用水土合算。
•水流力、波浪力•其他作用力:施工车辆荷载、基坑周边的超载、风荷载等1.5围堰计算概述2.简介midas有限元程序2.1Midas/Civil软件介绍2.3Midas/Civil帮助文件Midas系列软件是以有限元为理论基础开发的分析和设计软件。
桥梁工程第二篇第6章 主梁内力计算
![桥梁工程第二篇第6章 主梁内力计算](https://img.taocdn.com/s3/m/5475d5dee518964bce847c2f.png)
计算主梁支点或靠近支点截面的剪力时,荷载横向 分布系数在这一区段内是变化的。
当
时 , 为负值,这意味着剪力反而减小了
2 .计算示例 已知:五梁式桥,计算跨径 19.5m 。 荷载:公路 — Ⅱ级,人群: 3.0kN/m2 求:跨中最大弯矩和最大剪力,支点截面最大剪力
解: ( 1 )公路 — Ⅱ级车道荷载标准值计算 ( 2 )冲击系数: 《桥规》:
第六章 简支梁桥的计算
桥梁工程计算的内容
内力计算——桥梁工程、基础工程课解决 截面计算——混凝土结构原理、预应力混凝
土结构课程解决 变形计算
简支梁桥的计算构件
上部结构——主梁、横梁、桥面板 支座 下部结构——桥墩、桥台
计算过程
开始 拟定尺寸 内力计算 截面配筋验算
否
是否通过 是
计算结束
2、作用在横梁上的计算荷载Ps
1)集中荷载 当一个集中荷载P作用在跨中时, Ps=2P/l 2) 均布荷载
全跨布满荷载q时, Ps=4q/
第三节 桥面板计算
行车道板的作用——直接承受车轮荷载、 把荷载传递给主梁
一.行车道板的类型
板支承在纵梁和横梁上,按支承情况和板尺寸,从力学计算 角度分为以下几类:
wa wb Pala3 Pblb3 48EIa 48EIb
如
Ia Ib
Pb Pa
la lb
3
二、车轮荷载在板上分布 轮压一般作为分布荷载处理,以力求精确
车轮着地面积:a2×b2
桥面板荷载压力面:a1×b1 荷载在铺装层内按45°扩散。 沿纵向:a1=a2 +2H 沿横向:b1=b2+2H 桥面板的轮压局部分布荷载
横梁的作用与受力特点
桥梁施工交流材料-大临结构设计检算
![桥梁施工交流材料-大临结构设计检算](https://img.taocdn.com/s3/m/0a1861fe5022aaea998f0fcf.png)
四、midas civil 在大临结构检算中的应用及计算书编写
1、软件介绍
用户界面
15
四、midas civil 在大临结构检算中的应用及计算书编写
2、操作步骤演示
以“万能杆件塔架结构稳定性分析”为例介绍该 软件的应用。
16
四、midas civil 在大临结构检算中的应用及计算书编写
3、计算书编写
1、软件介绍(有些内容是我的体会)
1 midas civil 是一款结构计算软件,它主要用于计算梁单元和杆单
元,若要建细部结构模型,计算实体单元必须有辅助建模软件配合。对 于桩基础检算、基坑开挖支护验算等与岩土相关的结构计算使用非常不 便,需要先算出土压力或水压力加到钢板桩或围护桩上,而且桩端约束 需设弹簧约束,赋予一定的约束力来模拟弹性地基约束,似乎大部分问 题都是不确定的,因此不如用手算。 midas civil 计算软件用户界面操作方便,结果察看可通过钝化、消
7
三、临时结构设计过程
3、结构选形
结构选型即根据现场踏勘情况及大临结构的适用范围确定临时设施的形式。
桥梁施工常见大临结构及适用范围 分 类 大临结构 名 称
水上工作平台
分类 形 式
固定式工作平台 浮式工作平台 筑岛围堰 钢板桩围堰
适用范围
水中施工 围堰
钢套箱 钢吊箱 钢筋混凝土围堰 双壁钢围堰8三、临 Nhomakorabea结构设计过程
桥梁施工交流材料
主要大临结构设计检算
主讲:王亚美
1
桥梁施工交流材料
目
录
一、桥梁施工大临结构所包含的范围
二、 大临结构设计依据及原则 三、 临时结构设计过程
桥梁工程六大类临时结构计算知识
![桥梁工程六大类临时结构计算知识](https://img.taocdn.com/s3/m/5f618efcab00b52acfc789eb172ded630b1c98b8.png)
桥梁工程六大类临时结构计算知识第一篇范本:1. 桥梁工程六大类临时结构计算知识1.1 背景介绍在桥梁工程中,临时结构扮演着重要的角色。
本文将介绍桥梁工程中的六大类临时结构及其计算知识。
1.2 基础知识1.2.1 桥梁临时支撑结构介绍桥梁临时支撑结构的类型、常用材料、设计原则和计算方法。
1.2.2 桥梁临时施工平台介绍桥梁临时施工平台的种类、搭设要求、安全措施和计算方法。
1.2.3 桥梁临时栈桥介绍桥梁临时栈桥的构造形式、施工工艺、计算方法和监测要点。
1.2.4 桥梁临时浮船介绍桥梁临时浮船的种类、设计要求、安全措施和计算方法。
1.2.5 桥梁临时浮动式工作平台介绍桥梁临时浮动式工作平台的构造形式、使用范围、设计要求和计算方法。
1.2.6 桥梁临时装配式支撑体系介绍桥梁临时装配式支撑体系的组成、施工方法、安全要求和计算方法。
1.3 法律名词及注释1.3.1 施工许可证指由国家有关部门或地方政府颁发的施工许可证书,用于批准施工单位的施工资质。
1.3.2 监理单位指由建设项目的业主聘请的具有相应资质的监理机构,负责对施工过程进行监督、检查和评估。
1.3.3 施工图设计指依据设计文件和规范要求所编制的工程施工设计图纸,用于指导施工过程。
1.4 附件本文档涉及的附件包括临时结构设计图纸、计算表格和相关材料说明。
第二篇范本:1. 桥梁工程六大类临时结构计算知识1.1 引言桥梁工程是水利工程的重要组成部分,临时结构的设计和计算是确保桥梁施工顺利进行的重要环节。
本文将介绍桥梁工程中的六大类临时结构计算知识,以供工程师参考和学习。
1.2 桥梁临时支撑结构计算1.2.1 支撑类型介绍桥梁临时支撑结构的常见类型,如简支梁、连续梁等。
1.2.2 材料选择介绍桥梁临时支撑结构中常用的材料选择和性能要求。
1.2.3 设计原则详细阐述了桥梁临时支撑结构设计时应考虑的原则和要点。
1.2.4 计算方法介绍了桥梁临时支撑结构的计算方法和常用计算软件的使用。
桥梁工程六大类临时结构计算知识(汇总).ppt
![桥梁工程六大类临时结构计算知识(汇总).ppt](https://img.taocdn.com/s3/m/d44a99b75727a5e9856a618a.png)
400
415
440
精心整理
9
10
精心整理
11
精心整理
12
精心整理
13
精心整理
14
精心整理
15
精心整理
16
精心整理
17
精心整理
18
精心整理
19
精心整理
20
精心整理
21
精心整理
22
精心整理
序号 布置形式
1
井字形集中式 布置
2 脚撑体系布置
3
边桁架
4 圆形环梁布置
n
S SGk SQ1k Sci Qik i2
精心整理
6
7
精心整理
8
精心整理
钢材
牌号
厚度或直径
抗拉、抗压和 抗弯f
≤16
215
Q235钢
>16~40
205
(A3钢)
>40~60
200
>60~100
190
≤16
310
Q345钢
>16~35
295
(16Mn钢)
>35~50
265
>50~100
1)造价经济,方便土方开挖和主体工程施工; 2)只适用于周围场地具有拉设锚锭的环境和地质条件。
1)造价经济,方便土方开挖和土方工程施工; 2)只适用于周围场地具有拉设锚杆的环境和地质条件。
根据基坑开挖方法,工程特点和基坑平面形状,将以上 各种支撑布置形式因地制宜搭配布置。
精心整理
23
安全等级 一级 二级 三级
破坏后果
支护结构破坏、土体失稳或过大变形对基坑周边 环境及地下结构施工影响很严重。
桥梁临时结构安全检算
![桥梁临时结构安全检算](https://img.taocdn.com/s3/m/18a1b2ab192e45361166f515.png)
2)支护结构的整体失稳破坏和土的隆起破坏 根据不同的支护型式特点,其整体失稳的破坏形
式为: (1)当桩墙—锚杆结构滑动面向外延伸发展时,使
2.1 土压力计算公式 朗金主动土压力计算公式:
朗金被动土压力计算公式:
此外还有库伦土压力计算公式,在使用中注意各 种土质情况下计算理论及公式的不同。
在计算中,注意基坑顶荷载(静载、活载)、土 体的比重(水土结合、水土分离等)计算。
2.2深基坑工程设计计算 基坑侧壁安全等级及重要性系数如下:
基坑支护结构采用以分项系数表示的极限状态设计法进行 设计。
容许应力设计应用简便,是工程结构中的一种 传统设计方法,目前在公路、铁路工程设计中仍 在应用。它的主要缺点是由于单一安全系数是一 个笼统的经验系数,因之给定的容许应力不能保 证各种结构具有比较一致的安全水平,也未考虑 荷载增大的不同比率或具有异号荷载效应情况对 结构安全的影响。
1.2荷载取值及荷载组合 1)结构上的荷载分类 (1)永久荷载,例如结构自重、土压力、预应力等。 (2)可变荷载,例如人群荷载、混凝土倾倒荷载、捣固荷载、
吊车荷载、风荷载、雪荷载等。 (3)偶然荷载,例如爆炸力、撞击力等。 2)分项系数 (1)永久荷载 在普通结构检算中,一般取1.2; (2)可变荷载 在普通结构检算中,一般取1.4; (3)偶然荷载 偶然荷载的代表值不乘分项系数。 3)荷载组合ቤተ መጻሕፍቲ ባይዱ通过不同的分项系数,对所有荷载进行组合,取最不利状态进行
1、临时结构安全检算概述 2、基坑工程 3、支架工程 4、模板工程 5、结束语
作为施工中安全管理者及负责人,我们不需要 对临时结构工程进行详细计算,但需要在方案审 查及施工检查中能指出方案计算及施工中的不足 和不满足规范要求的地方。
桥梁工程计算
![桥梁工程计算](https://img.taocdn.com/s3/m/0197c06f0b1c59eef8c7b4c3.png)
桥梁工程
2010
北京工业大学建筑工程学院
• 一个加重车后轮(轴重为P)作用于桥面板上的局部 分布荷载为: P p 2a1b1
单向板
跨中弯矩mx呈曲线, 车轮荷载产生的跨中总弯矩为:
《04桥规》对单向板荷载有效工作宽度的规定
(a)荷载在跨径中间 • 单独一个荷载 l l 2 a a1 a2 2 H l 3 3 3 • 几个相邻荷载
l l a a1 d a2 2 H d 3 3
桥梁工程
2010
北京工业大学建筑工程学院
(b)荷载在板的支承处
桥梁工程 2010
北京工业大学建筑工程学院
计算过程
开始 拟定尺寸 内力计算 否
截面配筋验算
是否通过
是 计算结束
桥梁工程
2010
北京工业大学建筑工程学院
第二节 行车道板计算 一、桥面板的分类
• 行车道板:直接承受车辆轮压,与主梁梁肋和横隔梁 联结,保证梁的整体作用并将活载传给主梁。 • 行车道板从结构形式上看都是周边支承的板。 • 结构形式:具有主梁和横隔梁的简单梁格系(图a) , 具有主梁、横梁和内纵梁的复杂梁格系(图b),其桥 面板实际上都是周边支承的板。 • 荷载的双向传递:周边支承的板,若长边/短边大于2, 荷载即往短边传递。
• 工程实践中最常见的行车道板受力图式:单向板,悬 臂板,铰接悬臂板
桥梁工程
2010
北京工业大学建筑工程学院
二、车辆在板上的分布
行 车 方 向
车辆荷载在板面上的分布
桥梁结构电算--第1讲
![桥梁结构电算--第1讲](https://img.taocdn.com/s3/m/7437555a3b3567ec102d8a81.png)
桥梁结构电算桥梁结构计算的特点结构形式多样大型桥梁超静定次数高荷载形式复杂最终受力状态与施工方法和施工过程有关结构力学的研究内容研究结构的组成和合理形式,确定合理的计算简图研究结构内力和变形的计算方法研究结构的稳定性和动力效应结构分析的基本特点运用计算机和有限元方法进行结构内力、位移、稳定性和动力特性的研究。
方法:有限元工具:计算机本课程的基本内容1 桥梁结构受力特征及分析方法;2 重力影响的计算方法;3 活载影响的计算方法;4 其它荷载影响的计算方法;5 软件BSAS的原理和使用方法。
第一部分基本原理和方法1 1 概概述本课程的性质、特点、基本内容(1)本课程性质、特点:本课程属于专业课,旨在把学过的计算机语言、程序设计、桥梁、力学等知识结构起来,用于桥梁结构分析。
特点是既强调基本概念,又重视实际操作,基本原理与软件使用结合(结合软件“桥梁结构分析系统BSAS”教学版的使用)。
本课程的性质、特点、基本内容(2)基本内容:基本原理部分:(a)桥梁结构受力特征及分析方法;(b)重力影响的计算方法;(c)活载影响的计算方法;(d)其它荷载影响的计算方法;(e)软件BSAS的原理和使用方法。
上机操作部分(约占60%课时)主要讲解和练习软件“桥梁结构分析系统BSAS forWindows”教学版的原理和使用方法。
本课程所要求的先修课程和知识1.算法语言和程序设计(C、C++、或Fortran);2.材料力学、结构力学、结构设计原理; 3.桥梁结构工程;4.微机操作。
第一部分基本原理和方法2 结构分析的基本方法分析方法(1)解析法建立精确的数学-物理模型,通过数学方程求解。
是一种对于模型精确求解的方法。
(2)数值法基于解析法的一种近似分析方法,包括:有限元,有限差分法,有限体积法,边界元法等有限元分析的基本概念有限元属于力学分析中的数值法,起源于航空工程中的矩阵分析,它是把一个连续的介质(或构件)看成是由有限数目的单元组成的集合体,在各单元内假定具有一定的理想化的位移和应力分布模式,各单元间通过节点相连接,并藉以实现应力的传递,各单元之间的交接面要求位移协调,通过力的平衡条件,建立一套线性方程组,求解这些方程组,便可得到各单元和结点的位移、应力。
桥梁工程计算书
![桥梁工程计算书](https://img.taocdn.com/s3/m/4e2859204b73f242336c5f58.png)
钢筋混凝土简支T形梁桥设计计算书一、基本设计资料1.跨度和桥面宽度(1)标准跨径:20m(桥墩中心距离)(2)计算跨径:19.5m(3)主梁全长:19.96m(4)桥面宽度(桥面净空):净7..0m(行车道)+2X0.75m(人行道)2.技术标准设计荷载:公路——I级,人行道和栏杆自重线密度按照单侧7.06KN/m计算,人群荷载为3 KN/m2环境标准:I类环境设计安全等级:二级3.主要材料(1)混凝土:混凝土简支T形梁及横梁采用C40混凝土;桥面铺装上层采用0.02m沥青混凝土,下层为后0.09m的C30混凝土,沥青混凝土重度按23KN/m3计,混凝土重度按25KN/m3计。
(2)钢材:采用R235钢筋,HRB335钢筋。
4.构造形式及截面尺寸(如下图)如图所示,全桥共由五片T形梁组成,单片T形梁高为1.3m,宽1.6m,桥上横坡为双向2%,坡度由C30混凝土桥面铺装控制;设有5根横梁。
201301415810x主梁抗弯及抗扭惯性矩计算图示二、主梁的计算2.1 主梁荷载横向分布系数计算1.跨中荷载横向分布系数如前所述,桥跨内设有五道横隔梁,具有可靠的横向联系,且承重结构的宽跨比为:B/L=8.5/19.5=0.436<0.5,故可以按修正的刚性横梁法来绘制横向影响线和计算横向分布系数m c 。
(1)计算主梁的抗弯及抗扭惯性矩I 和TI1)求主梁截面的重兴位置x翼缘板厚度按平均厚度计算,其平均板厚为 ()112h =10+14c m =12c m ⨯ 则,()()1302121602012+130202160-2012+13020x=cm=42.04cm -⨯⨯⨯⨯⨯⨯2)抗弯惯性矩为()()()()23311211221244213021602012160201242.042013035513912013042.04I cm cm ⎡⎤⨯-⨯+-⨯⨯-+⨯⨯⎢⎥==⎢⎥+⨯⨯-⎣⎦对于T 形梁截面,抗扭惯性矩可近似按下式计算:31MT i i i i I c b t ==∑式中,i i b t -、单个矩形截面的宽度和高度i c -矩形截面抗扭刚度系数m -梁截面划分为单个矩形截面的个数T I 计算过程及结果见下表。
桥梁临时施工结构设计与计算
![桥梁临时施工结构设计与计算](https://img.taocdn.com/s3/m/a62481ed2b160b4e777fcf1e.png)
3
1、满堂支架计算
支架可以拆卸反复使用,节省部分费用。 就地浇注是在支架上安装模板、绑扎及安装钢筋 骨架、预留孔道,并在现场浇注混凝土与施加预 应力的施工方法。近年来由于临时钢构件及万能 杆件的大量使用,在一些弯桥、变宽桥等异形桥 梁,或是一些边远地区的中小跨径桥梁中广泛使 用。
上层枕木计算
18
19
弯矩图
剪力图
20
21
22
梁中部下枕木计算
分配梁采用I20工字钢,中心距40cm;分配梁顶铺 12cm×10cm方木,中心距60cm;方木顶搭设满堂支架(横 向60cm×纵向90cm×竖向60cm)。详见右图。
23
梁端部下枕木计算
分配梁采用I20工字钢,中心距40cm;分配梁顶铺12cm×10cm方木,中心距60cm;梁 端部方木顶搭设满堂支架(横向60cm×纵向60cm×竖向60cm)。
单片压应力最大值为 181.5Mpa<f=310Mpa 强度 满足要求。
腹杆最大应力 180.3MPa<f=310Mpa 强 度满足要求。
横向联系斜杆最大应力 为23.9MPa<f=310Mpa 强 度满足要求。
28
贝雷梁上下弦杆应力图 腹杆最大应力在处为180.3Mpa<f=310Mpa强度满足要求。
24
纵、横梁及钢管桩计算
计算模型说明 根据现浇箱梁概图及模板、贝雷梁纵梁、I56工字钢纵梁布
置情况,设现浇箱梁荷载均匀分布到I20工字钢分配梁上,再 传递到贝雷梁或I56工字钢上。先进行横向分析建立荷载横向 分配计算模型,以获得各纵梁所受荷载情况,再对贝雷梁、 I56工字钢纵梁及其各自下部结构建立整体计算模型。 分配梁工字钢分布横梁计算
《桥梁结构计算》课件
![《桥梁结构计算》课件](https://img.taocdn.com/s3/m/9b834aad6394dd88d0d233d4b14e852458fb39c6.png)
悬索桥
以悬索为主要承重结构 的桥梁,包括主缆、吊
索和索塔等。
斜拉桥
以斜拉索为主要承重结 构的桥梁,包括拉索和
塔柱等。
桥梁设计要素
荷载
包括恒载、活载、风载、地震 等作用力。
稳定性
确保桥梁在各种工况下的稳定 性,防止发生失稳或倾覆。
强度
确保桥梁结构在各种荷载作用 下不会发生破坏或过大的变形 。
加强实践经验的积累
建议学生多参与实际工程项目的计算和分析 ,积累实践经验,提高解决实际问题的能力 。
THANKS 感谢观看
《桥梁结构计算》PPT课件
• 引言 • 桥梁结构基础知识 • 桥梁结构分析 • 桥梁设计计算 • 案例分析 • 课程总结与展望
01 引言
课程背景
桥梁作为交通基础设施的重要组 成部分,其安全性和稳定性至关
重要。
随着科技的发展和工程实践的积 累,桥梁结构计算理论和方法不
断完善。
为了培养具备专业知识和技能的 桥梁工程师,开展《桥梁结构计 算》课程具有重要的实际意义。
06 课ห้องสมุดไป่ตู้总结与展望
本课程主要内容回顾
桥梁结构计算的基本原理
桥梁设计中的力学问题
介绍了桥梁结构计算的基本概念、原理和 方法,包括静力学、动力学、稳定性等方 面的计算。
探讨了桥梁设计中的各种力学问题,如弯 曲、剪切、扭转等,以及如何运用计算方 法解决这些问题。
桥梁结构的稳定性分析
实际案例分析
讲解了如何进行桥梁结构的稳定性分析, 包括线性与非线性分析方法,以及如何评 估桥梁的稳定性。
某大桥设计计算
总结词:动态分析
详细描述:为了确保大桥在各种环境下的稳定性,设计团队进行了动态分析,模拟了风、雨、地震等 多种自然灾害对桥梁的影响,为后续的施工和运营提供了有力保障。
桥梁工程六大类临时结构计算知识
![桥梁工程六大类临时结构计算知识](https://img.taocdn.com/s3/m/0c414398b4daa58da1114a1c.png)
•
加强交通建设管理,确保工程建设质 量。09: 59:1009 :59:100 9:59Tuesday, October 27, 2020
•
安全在于心细,事故出在麻痹。20.10. 2720.1 0.2709: 59:1009 :59:10 October 27, 2020
•
踏实肯干,努力奋斗。2020年10月27 日上午9 时59分 20.10.2 720.10. 27
作业标准记得牢,驾轻就熟除烦恼。2 020年1 0月27 日星期 二9时59 分10秒 09:59:1 027 October 2020
•
好的事情马上就会到来,一切都是最 好的安 排。上 午9时59 分10秒 上午9 时59分0 9:59:10 20.10.2 7
•
专注今天,好好努力,剩下的交给时 间。20. 10.2720 .10.270 9:5909: 59:100 9:59:10 Oct-20
eaik ajk Kai 2cik Kai
K ai
tg 20k 1k
rk mj z j
rk mh zh
epik pjk K pi 2cik K pi
K pi
tg 2 (45
ik 2
)
pjk mj z j
•
追求至善凭技术开拓市场,凭管理增 创效益 ,凭服 务树立 形象。2 020年1 0月27 日星期 二上午9 时59分 10秒09 :59:102 0.10.27
•
严格把控质量关,让生产更加有保障 。2020 年10月 上午9时 59分20 .10.270 9:59October 27, 2020
•
桥梁工程 临时结构计算内容
公路桥涵设计通用规范(JTG D60-2004)
工地常用临时结构设施计算手册
![工地常用临时结构设施计算手册](https://img.taocdn.com/s3/m/55fe72f40975f46527d3e181.png)
目录一前言 (1)二路基工程 (2)1 浅孔爆破计算 (2)1.1 爆破特征 (2)1.2 计算简图 (2)1.3 计算参数 (2)1.4 爆破药量计算 (2)1.5 计算实例 (4)2 深孔爆破计算 (5)2.1 爆破特征 (5)2.2 计算简图 (5)2.3 计算参数 (5)2.4 爆破药量计算 (5)2.5 计算实例 (5)3 控制爆破计算 (7)3.1 爆破特点 (7)3.2 爆破参数 (7)3.3 单个炮孔的装药量 (7)3.4 一次爆破药量 (8)3.5 计算实例 (8)三桥梁工程 (10)1 模板计算 (10)1.1 模板荷载及其组合 (10)1.3 荷载的标准值 (11)1.4 35m预应力T梁模板(侧模)计算 (16)1.5 大模板计算 (22)2 脚手架计算 (34)2.1 碗扣式脚手架 (34)2.2 扣件式脚手架 (48)3 无支架现浇盖梁 (57)3.1 预埋钢棒现浇盖梁 (57)3.2 抱箍现浇盖梁 (59)4 先张法张拉台座 (64)4.1 预应力墩式偏心台座计算 (64)4.2 预应力墩式轴心台座计算 (71)5 基坑开挖支护计算 (77)5.1 土压力计算 (77)5.2 土体直立壁最大开挖高度的计算 (88)5.3 连续水平板或支撑的计算 (89)5.4 连续水平板或支撑的计算 (93)5.5 抗滑桩设计 (95)6 钢板桩围堰 (99)6.1 工程概况 (99)6.2 钢板桩围堰布置 (99)6.3 钢板桩围堰验算 (99)7 吊装(预埋螺栓、吊环) (106)7.1 设计原则 (106)7.2 吊环计算 (106)8 龙门吊、架桥机(采用贝雷桁架) (109)8.1 贝雷桁架构件设计参数 (109)8.2 龙门吊的设计与检算 (111)8.3 架桥机的设计与检算 (115)8.3 架桥机的设计与检算 (115)四隧道工程 (124)1 隧道控制爆破 (124)1.1 控制爆破分类 (124)1.2 爆破原理 (124)1.3 爆破主要参数的确定 (124)2 通风设计 (125)2.1 压缩空气供应 (125)2.2 通风 (127)3 高压供水设计 (133)3.1 水池位置 (133)3.2 水池容积 (134)3.3 水泵扬程 (134)一前言目前我国铁路和公路建设取得了前所未有的发展,随着科学技术的不断进步,新技术、新工艺层出不穷,极大地提高了工程建设的整体水平。
桥梁工程 梁桥计算PPT课件
![桥梁工程 梁桥计算PPT课件](https://img.taocdn.com/s3/m/fa86c32008a1284ac950433d.png)
二、活载内力计算
在使用阶段,结构已成为最终体系,此时主梁在 纵向、横向都联成了整体,因此呈现空间结构的 受力特性,即荷载在结构的纵向和横向都有传递, 精确计算是复杂的。为此,引入横向分布系数 m(各片主梁在横向对荷载的分配)的概念,把一 个空间结构的力学计算问题简化成平面问题。
第20页/共73页
简支梁二期恒载自重内力SG2 近似计算公式:
任意截面的弯矩:
Mg2
1 2
g2 x l
x
任意截面的剪力:
Qg2
1 2
g2
l
2x
第7页/共73页
计算举例
已知:五梁式桥,计算跨径 19.5m ,由5片主梁组成 的装配式钢筋混凝土简支梁桥。每侧栏杆及人行道重 5kN/m 。钢筋混凝土、沥青混凝土和混凝土的重力密度 分别为 25KN/m3、 23 KN/m3和 24 KN/m3。求:边主梁恒 载内力。
单向板悬臂板铰接悬臂板横截面横梁翼缘板自由键铰接键二车轮荷载在板上的分布作用在桥面上的车轮压力通过桥面铺装层扩散分布在钢筋混凝土板面上由于板的计算跨径相对于轮压的分布宽度来说相差不是很大故计算时应较精确地将轮压作为分布荷载来处理既避免了较大的计算误差又能节约桥面板的材料用量
第三章 梁桥计算
第一节 概述 第二节 主梁结构内力计算 第三节 预应力束计算 第四节 桥面板计算 第五节 结构挠度及预拱度计算 第六节 牛腿计算
b
l
c d
1 ab/l b/l a/l
d/l
RA影响线
(l+d)/l RB影响线
MC影响线 ad/l
d/l
QC影响线
c
MD影响线
l
QD影响线
第28页/共73页
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
• ⑴ 基坑围护结构多数是临时的,安全储备较小,具有较大风险性。 • ⑵ 基坑工程具有很强的区域性,不同的地区工程地质条件和水文地质条件不 同,且差别较大。 • ⑶ 基坑工程综合性很强,它不只是一个岩土工程问题,还涉及到结构工程、 材料工程、工程地质、材料力学及施工技术等诸多领域。 • ⑷ 基坑围护结构设计时土压力的确定是最基本的,在开挖过程中它是一个变 量,随着开挖深度、宽度、墙体横向和纵向位移、地下水情况而变。
分节预制吊装的混凝土构件分节长度计算;
•2、混凝土结构计算内容:
•
⑴ 混凝土结构的形式、尺寸;
•
⑵ 混凝土板、梁构件的受压区计算、纵向受力钢筋配筋以及箍筋、弯起钢
筋配筋;(受弯构件)
•
⑶ 计算受压构件的长细比和承压能力。
•深基坑的定义
• “基坑”是指为进行建筑物(包括构筑物)基础与地下室的施工而开挖的地面以 下的空间,基坑工程界一般将开挖深度大于或等于5m的基坑称为深基坑。 • 根据我局“中铁四技[2008]360号”文规定,深基坑支护结构的设计、施工属 工艺设施设计范畴,大于5m深的基坑支护设计属重要工艺设施设计,由项目工程部 长负责工艺的设计和计算,项目总工程师进行复核,或委托有资质的外部单位进行 设计,子(分)公司技术管理部门进行审核,子(分)公司总工程师进行批准实施 。
•常用结构设计中的荷载效应组合
• 1、支架设计
•
⑴ 模板、支架自重;
•
⑵ 新浇混凝头、钢筋混凝土自重;
•
⑶ 施工人员、机具堆放或运输荷载;
•
⑷ 倾倒、振捣混凝土产生的荷载;
•
⑸ 支架预压荷载;
•
⑹ 风荷载等其他可能产生的荷载。
•2、栈桥设计
•
⑴ 栈桥自重;
•
⑵ 栈桥施工、使用期间最大车辆、设备荷载;
•支护结构按材料种类可分为现浇钢筋混凝土支撑体系和钢支撑体系两类:
• 现浇钢筋混凝土支撑体系:混凝土等强后刚度大,变形小,强度的安全可靠性 强,施工方便,但支撑浇制和养护时间长,围护结构处于无支撑的暴露状态的时间 长,软土中被动区土体位移大,如对控制变形有较高要求时,需对被动区软土加固 ,施工工期长,拆除困难,爆破拆除对周围环境有影响。
•
⑷ 计算连接螺栓的强度。
•4、围堰结构设计
•
⑴ 分工况计算围堰体和支撑体系的受力和变形情况;
•
⑵ 计算各构件的强度、刚度;
•
⑶ 计算围堰的整体稳定性和抗倾覆稳定性;
•
⑷ 对基坑底进行抗隆起和抗管涌验算。
•5、挂篮设计
•
⑴ 计算底、内、侧模的强度和刚度;
•
⑵ 分浇筑和走行工况计算吊杆、前后主横梁的强度和刚度;
•
⑶ 计算主桁架的强度和刚度;
•
⑷ 计算结构各连接部位和前后支点的强度;
•
⑸ 分浇筑和走行状态计算挂篮整体抗倾覆稳定性。
•混凝土结构设计
•1、对于施工单位来讲,混凝土结构设计主要用于:
•
⑴ 对于施工用临时混凝土构件的结构设计,如桥梁支架基础、栈桥混凝土
桥面板;
•
⑵ 对混凝土结构承载能力的验算,如梁上运梁时对梁体承载能力计算,对
•
⑶ 围堰周围车辆荷载;
•
⑷ 其他可能影响围堰的荷载。
•5、挂篮设计
•
⑴ 挂篮及模板自重;
•
⑵ 新浇混凝头、钢筋混凝土自重或对侧面模板的侧压力;
•
⑶ 施工人员、机具堆放或运输荷载;
•
⑷ 倾倒、振捣混凝土产生的竖向或水平荷载;
•
⑸ 挂篮预压荷载;
•
⑹ 风荷载等其他可能产生的荷载。
•结构设计计算内容
•深基坑支护的类型
• 设计坑支护形式设计中需考虑的几个方面的因素: • ⑴ 基坑开挖深度;(根据设计标高确定) • ⑵ 边坡允许坡度;(根据土质情况确定) • ⑶ 坑壁土体物理力学性质;(查设计文件) • ⑷ 地下水位情况;(查设计文件或现场试验勘察) • ⑸ 坑边地表超载范围及大小;(调查周边建筑、道路、机械设备情况) • ⑹ 周围环境(周边建筑物及管线情况); • ⑺ 基坑允许变形;(确定基坑安全等级) • ⑻ 施工因素(施工单位技术水平和设备状况等); • ⑼ 因地制宜合理选定支撑材料和支撑体系布置形式; • ⑽ 支撑体系受力明确,充分协调发挥各杆件的力学性能; • ⑾ 支撑体系布置能在安全可靠的前提下,最大限度的方便土方开挖和主体结 构的快速施工要求。
• 钢支撑体系:安装、拆除施工方便,可周转使用,支撑中可加预应力,可调整 轴力而有效控制围护墙变形。 施工工艺要求较高,如节点和支撑ห้องสมุดไป่ตู้构处理不当,施 工支撑不及时不准确,会造成失稳。
•深基坑设计原则
• 1、基坑支护结构应采用以分项系数表示的极限状态设计表达式进行设计。
•
⑶ 风荷载,流水、流冰压力或船只、漂浮物撞击力。
•3、模板设计
•
⑴ 模板自重;
•
⑵ 新浇混凝头、钢筋混凝土自重或对侧面模板的侧压力;
•
⑶ 施工人员、机具堆放或运输荷载;
•
⑷ 倾倒、振捣混凝土产生的竖向或水平荷载;
•
⑸ 风荷载等其他可能产生的荷载。
•4、围堰结构设计
•
⑴ 围堰自重;
•
⑵ 围堰周围土压力,流水、流冰压力或船只、漂浮物撞击力;
桥梁工程临时结构计算 内容
2020年4月28日星期二
•公路桥涵设计通用规范(JTG D60-2004)
•结构设计的总体顺序
• 1、确定需设计的结构形式、材料及施工顺序。 • 2、确定设计计算方法,容许应力法或极限状态法; • 3、确定施工工况,分工况确定荷载及效应组合; • 4、按照工况、荷载传递顺序对结构进行设计及检算; • 5、进一步细化设计图纸,完善计算书,编制施工方案。
•
⑴ 计算桥面板、横纵向分配梁的强度和刚度;
•
⑵ 计算桥梁主纵梁及梁下分配梁的强度及刚度;
•
⑶ 计算栈桥扩大基础的强度或者桩基础的整体稳定性、强度;
•
⑷ 验算扩大基础的地基承载力或桩基础的单桩承载能力。
•3、模板设计
•
⑴ 计算模板面板的强度和刚度;
•
⑵ 计算模板大小楞的强度和刚度;
•
⑶ 计算模板对拉杆或支撑体系的强度和刚度;
•1、支架设计
•
⑴ 计算侧模面板、大小楞、对拉杆的强度和刚度;
•
⑵ 计算底模面板、横纵向分配梁的强度和刚度;
•
⑶ 计算支架整体稳定性及强度(满堂支架);
•
⑷ 计算主纵横梁的强度和刚度,支架立柱的稳定性及强度(少支点支架)
;
•
⑸ 验算支架基础的地基承载力或桩基础的整体稳定性、强度和单桩承载能
力。
•2、栈桥设计
